Проект дымоудаления в жилом доме. Автоматизация противодымной вентиляции. Проектирование, монтажные работы, обслуживание. Особенности монтажа и техобслуживания автоматики

Противопожарные клапаны занимают одно из самых важных мест в противопожарной защите зданий. Основные требования, выдвигаемые к противопожарным клапанам, — это своевременное удаление продуктов горения из путей эвакуации и блокирование распространения огня по воздуховодам между помещениями.
Противопожарные клапаны по функциональному назначению делятся на огнезадерживающие и дымовые. Первые устанавливаются в каналах общеобменной вентиляции, вторые используются в противодымной вентиляции. Корпус клапана устанавливается непосредственно в проёме и крепится к ограждающим строительным конструкциям. Заслонка клапана – подвижный элемент, расположенный в корпусе и перекрывающий его проходное сечение. Привод клапана – механизм для перемещения заслонки. У клапанов существует два состояния, зависящие от положения заслонки, – исходное и рабочее. Для дымовых клапанов исходное состояние закрытое, а для огнезадерживающих клапанов – открытое. Управление противопожарными клапанами сводится к управлению приводами и осуществляется коммутацией напряжения переменного тока 220 В или напряжения постоянного/переменного тока 24 В на соответствующих клеммах привода. Алгоритм управления противопожарными клапанами определяется заданием на проектирование и, как правило, учитывает следующую хронологическую последовательность: при обнаружении пожара отключается общеобменная вентиляция, закрываются огнезадерживающие клапаны, открываются дымовые клапаны и запускаются вентиляторы вытяжной, а затем через 20–30 сек – приточной противодымной вентиляции.

«ШВР» визуально отображают и передают на БПК состояния основного и резервного вводов питания.

Автоматизация дымоудаления – это технология обеспечения зданий и помещений воздухом, которая не требует значительных финансовых затрат. Сегодня данная система вызывает немало споров у строителей и проектировщиков жилых, производственных и общественных зданий и сооружений. Однако, все они сходятся во мнении, что принцип автоматизации является наиболее эффективным средством контроля вентиляционной системы и ее отдельных элементов (фильтр, воздуховод, шумоглушитель и т.д.). Благодаря ей, человеку не нужно вести наблюдение за каждой частью вентиляции, так как данную функцию выполняет компьютер. Это позволяет сократить штат сотрудников предприятия и свести траты на заработную плату до необходимого минимума. Профилактика аварий и чрезвычайных происшествий также производится за счет автоматизации дамоудаления.

Главное преимущество автоматического дымоудаления заключается в возможности непрерывного контроля над температурой и влажностью воздуха внутри помещения. Кроме того, система предусматривает режим ручного управления, когда отсутствует возможность работы на «автопилоте». Еще одно достоинство касается возможности управления производительностью вентиляционных систем с учетом конкретных параметров и факторов окружающей среды. Примером тому служит наличие людей внутри вентилируемого помещения, время суток или время года.

Система автоматизированного дымоудаления может иметь конструкцию любой сложности: от простых приточных систем до ультрасовременных инновационных комплексов распределения воздушного потока. Последние способны даже отслеживать заданные оператором параметры и поддерживать их на определенном уровне.

Самые простые системы дымоудаления строятся на основе блоков управления, которые совмещаются с общей сетью коммуникаций или внедряются в существующие системы мониторинга и диспетчеризации. Цена их невысока, что обусловливает их быструю окупаемость и популярность среди проектировщиков.

Более сложные распределительные дымоулавливающие установки способны обрабатывать огромное количество сигналов с помощью специальных программируемых датчиков и модулей для сбора информации. Потребительский интерфейс и программное обеспечение разрабатываются с учетом потребностей каждого конкретного заказчика. Такие системы имеют функцию постоянного мониторинга параметров температуры и влажности воздуха, в них также предусмотрена возможность автоматического включения и выключения вентиляционной системы, что позволяет в значительной степени экономить энергоресурсы.

Благодаря использованию автоматики дымоудаления в одном помещении могут быть установлены сразу несколько типов вентиляции. Это особенно важно для производственных, промышленных строений, крупный офисных или торгово-развлекательных комплексов. Постоянный контроль за всеми элементами системы производится компьютером, который может среагировать на малейшие изменения показателей воздушного потока. Это не только не вызывает особенных трудностей со стороны персонала, но и предполагает значительную экономию средств на оплате энергоресурсов.

Рабочий проект системы автоматизации дымоудаления

Предлагаю Вам реальный проект системы автоматизации дымоудаления административного здания.

Схема 1: Проект автоматизации дымоудаления
Схема 2: Проект автоматизации дымоудаления

Система противодымной вентиляции (дымоудаления ) предназначена для удаления продуктов горения и тепла, и подачи чистого воздуха в здание при пожаре. Система обеспечивает безопасное нахождение людей на путях эвакуации, в зонах пожарной безопасности, в местах работы подразделений пожарной охраны, и иных местах, определенных разделом ППМ — противопожарные мероприятия.

Правила проектирования систем противодымной защиты регламентируются разделом 7 — «противодымная вентиляция» СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности», на основе которого технологами разрабатываются противопожарные мероприятия и задания на автоматизацию этих систем.

Системы приточно-вытяжной противодымной вентиляции зданий (далее — противодымной вентиляции) должны обеспечивать блокирование и (или) ограничение распространения продуктов горения в помещения безопасных зон и по путям эвакуации людей, в том числе с целью создания необходимых условий пожарным подразделениям для выполнения работ по спасанию людей, обнаружению и локализации очага пожара в здании.

Системы противодымной вентиляции должны быть автономными для каждого пожарного отсека, кроме систем приточной противодымной вентиляции, предназначенных для защиты лестничных клеток и лифтовых шахт, сообщающихся с различными пожарными отсеками, и систем вытяжной противодымной вентиляции, предназначенных для защиты атриумов и пассажей, не имеющих конструктивного разделения на пожарные отсеки. Системы приточной противодымной вентиляции должны применяться только в необходимом сочетании с системами вытяжной противодымной вентиляции. Обособленное применение систем приточной противодымной вентиляции без устройства соответствующих систем вытяжной противодымной вентиляции не допускается.

Выполнение требований норматива, особенно в распределенных системах, часто невозможно без применения автоматических систем управления, при реализации которых на объекте обеспечивается эффективная работа системы дымоудаления.

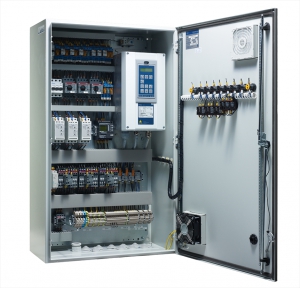

В качестве оборудования управления применяются котроллеры вентиляционных систем, удовлетворяющие критериям пожарной безопасности (ФЗ-123, ст.2 п.33 «прибор управления пожарный — техническое средство, предназначенное для включения исполнительных установок систем противодымной защиты»).

Т.о. цель автоматизации систем противодымной вентиляции заключается в том, чтобы повысить эффективность ее работы, в автоматическом режиме, исключив влияние человеческого фактора, предотвратить распространение дымовых масс от очага возгорания по всему здания.

Алгоритм работы и требования к системе автоматизации дымоудаления

При поступлении сигнала о пожаре от панели системы пожарной сигнализации, система автоматизации дымоудаления должна обеспечить исполнение определенного алгоритма, включающего в себя следующие действия:

• Включить вентилятор дымоудаления;
• Открыть соответствующие данной зоне клапаны дымоудаления;
• Закрыть огнезадерживающие клапаны;
• Отправить отчет на пульт управления по каждому из пунктов (выполнено/не выполнено/авария).

В период ожидания (который может длится все время жизни системы), производится автоматическая диагностика состояния устройств и линий связи, а случае выхода из строя этих устройств система передает аварийное сообщение на диспетчерский пульт.

Исполнение данного алгоритма обеспечивает безопасность и жизнь людей, поэтому автоматика дымоудаления должна работать без сбоев. К ней предъявляются специфические требования, такие как:

• Не допускается применение устройств автоматического отключения в цепях электроснабжения исполнительных элементов оборудования систем противодымной вентиляции (обеспечивается непрерывность электроснабжения);
• Используется только оборудование и кабельная продукция с заданным пределом огнестойкости;
• Электроснабжение систем противодымной вентиляции должно соответствовать I-й категории надежности.

Проектами предусматривается и ручное управление системами дымоудаления . Такая система способна функционировать в комплексе с центральной системой пожарной безопасности или независимо от нее. Управление может быть частично совмещено с системой управления естественной вентиляций, при условии соблюдения противопожарных нормативов.

Основные составляющие системы управления дымоудалением

Основные составные части системы дымоудаления:

Автоматика противодымной защиты включает в себя устройства, которые могут управлять следующими узлами:

• Двигатели вытяжных вентиляторов дымоудаления . Наиболее часто, работают в режиме вкл./выкл., управление режимами работы, по аналогии с системами вытяжной вентиляции обычно не применяется;
• Двигатели вентиляторов подпора , так же работают в режиме вкл./выкл.;
• Приводы огнезадерживающих клапанов — управляют положением открыто/закрыто;
• Приводы дымовых клапанов — так же управляются положениями открыто/закрыто.

Устройства активируются автоматически, по сигналу «Пожар», по факту сработки или не сработки оператор получает отчет о работе устройства. Методы контроля работоспособности устройств могут быть различными, в зависимости от производителя и исполнения.

Система диспетчеризации дымоудаления

Обеспечение пожарного диспетчера достоверной информацией о работе системы противодымной вентиляции является одним из факторов, который обеспечит спасение жизни людей, попавших в зону чрезвычайной ситуации.

В зависимости от размера системы дымоудаления, система диспетчеризации (отображения информации) может быть реализована и как индикаторное табло и как полноценный пульт оператора , с привязкой расположения устройств к мнемосхеме объекта и возможностью ручного удаленного управления через ПК.

Небольшие системы состоят из элементов, совмещенных в единой типовой панели управления, в качестве примера можно привести на базе контроллеров Орион производства Болид.

Системы с большим количеством элементов разрабатывают на основе индивидуальных систем автоматизации, в составе которых применятся свободнопрограмируемые контроллеры.

В больших системах, пульт пожарной охраны представляет собой полноценный диспетчерский пульт, предоставляющий информацию в графическом, удобной для восприятия режиме.

Проектирование систем автоматизации дымоудаления

Требования к системе аналогичны требованиям к другим противопожарным системам, определяются Федеральным законом №123-ФЗ Технический регламент о требованиях пожарной безопасности. В связи с этим на начальном этапе необходимо учитывать степень огнестойкости оборудования, контроль линий питания и связи, контроль включения/выключения/аварии оборудования.

Разработка системы автоматизации противодымной вентиляции основывается на алгоритмах (технологии) работы системы. В голой теории, проектировщику системы автоматизации не обязательно посещать объект, ему достаточно описания технологии. Эта информация приведена с целью понимания важности получения корректного ТЗ на автоматизацию от технологов.

Так же из этого следует, что проект автоматизации дымоудаления изначально разрабатывается с некоторой задержкой от основного проекта.

В остальном, стадии разработки проекта не отличаются от другой слаботочной система, например, система автоматической пожарной сигнализации:

• Получение предварительного задания на проектирование системы;
• Получение технологии работы системы;
• Уточнение места положения поста пожарной охраны и количества подконтрольных зон. Уточнение требований заказчика, определение размера системы и необходимости интеграции или вывода на удаленный пуль пожарной охраны, выбор основного оборудования автоматизации;
• Разработка и согласование задания на проектирования;
• Разработка стадии «П» и защита в экспертизе (обязательный раздел);
• Разработка стадии «Р» и сметной документации;
• Далее производятся и .

Оборудование выпускается с учетом требований нормативных отраслевых актов и государственных стандартов. Производством занимаются ответственные компании, имеющие в своем составе современное оборудование и штат профессиональных сотрудников.

• ЗАО НПФ «Агрострой» . На рынке с 1991 года, занимается проектированием, изготовлением и монтажом электротехнической и электронной продукции. Выпускает программируемые контроллеры, дистанционные и местные пульты управления, датчики контроля различных параметров, аппаратуру управления системами дымоудаления и пожаротушения, щиты автоматизации, фильтросимметрирующие устройства, ящики управления электрическими приводами и т. д.
• ЮНИТЕСТ . Более 20 лет занимается собственной разработкой и производством автоматических систем противопожарной безопасности, продукция по техническим параметрам отвечает мировых аналогам. Реализует системы адресно-аналоговой сигнализации «ЮНИТРОНИК», «МИНИТРОНИК» с автоматическим программированием, извещатель дыма «ОДИН ДОМА», учитывает требования к системе дымоудаления в многоэтажном доме.
• НПО «Сибирский Арсенал» продукция на рынке представлена с 1992 года, проектирует и выпускает полный спектр оборудования для противопожарных и охранных сигнализаций, товары отвечают международным требованиям ISO 9001. Изготавливает извещатели и приемо-контрольные приборы, оборудование автоматического срабатывания пожаротушения, проводные и беспроводные извещатели, электромонтажные и контрольно-пусковые шкафы.
• НВП «БОЛИД» . За годы существования освоило выпуск более 150 приборов и оборудования для систем вентиляции, пожарной безопасности, видеонаблюдения и управления инженерными коммуникациями зданий. Перспективные разработки осуществляются инженерами и программистами высочайшей квалификации.

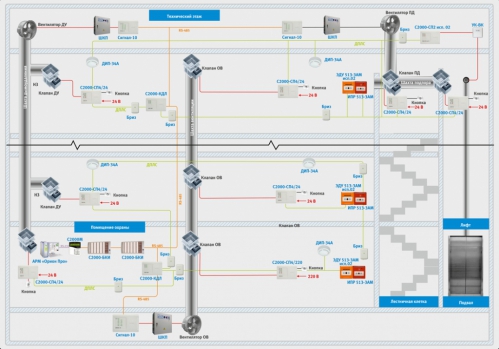

Система дымоудаления компании НВП Болид

• ООО ЕвроВентГруп . Занимается проектированием, изготовлением и монтажом систем вентиляции зданий различного назначения.
• СВОК . Имеет собственный конструкторский отдел и современные производственные мощности, разрабатывает и изготавливает комплекс оборудования для вентиляционных систем.
• ООО НЭМЗ «ТАЙРА» . Более 500 профессиональных сотрудников, имеет представительства в зарубежных странах. Производит как комплексные системы, так и отдельное оборудование и автоматику к монтажу воздуховодов.

Самые известные системы дымоудаления

Все современные системы являются интегрированными, т.е. существуют совместно с другими системами безопасности: пожарной и охранной сигнализации. Наиболее часто применимыми будут уже выше перечисленные системы Болид С2000, Гранит от НПО “Сибирского Арсенала” и другие. Однако в виду сложности модернизации такого оборудования в “старых” домах можно так же встретить следующие виды:

1. ИУК-31 . Универсальный контроллер от компании Агрострой, может применяться не только для удаления опасного дыма из помещения, но и других инженерных систем. Имеет сертификат пожарной безопасности и поддерживает популярный сетевой протокол ModBUS.
2. Юнитроник 496 . Является адресно-аналоговым приемо-контрольным устройством и применяется для охранной и пожарной сигнализации, а так же управлением пожарной автоматикой. На базе Юнитроника 496 можно собрать охранную и пожарную сигнализацию, систему дымоудаления, настроить звуковое и световое оповещение и контроль загазованности на парковке.
3. ГАПУ-2 . Устанавливается в сооружениях высотой 14–25 этажей, может управляться в ручном или автоматическом режимах (при получении сигнала от двух датчиков). Дополнительно сигналы направляются на пульт диспетчера и механизмы опускания лифтов с верхних на первый этаж. Секции дома имеют отельный шкаф, на этажах монтируются заслонки, клапаны и тепловые датчики.
4. ОПЖР . Для высотных зданий, имеет несколько модификаций. Может функционировать автоматически или управляться диспетчером. В состав системы входят датчики, пакетные переключатели, кнопки управления и сигнализации, клапаны или заслонки.
5. ШПС-МВ . Автоматически или вручную запускает воздушные вентиляторы, перекрывает противодымные клапаны. Для высотных зданий, имеет полный комплект контрольных датчиков и арматуры управления.
6. ППСДУ-32А . Универсальный пробор контроля и управления противодымными системами, может выполнять автоматический анализ технического состояния и предупреждать о выявленных неисправностях системы.
7. УСПП-48 . Сигнально-пусковое противопожарное устройство, подключается к дымоудалению из зданий различной высотности. Контролирует состояние до 48 отдельных шлейфов сигнализации с извещателями и оборудованием управления.

Схема ААПК Юнитроник 496

Во всех современных торговых центрах, моллах, спортивных площадках, бизнес-центрах и других мест с большим прибыванием в них людей, часто можно встретить системы дымоудаления построенные на оборудовании таких производителей как – Honeywell, Sauter, JCI, Siemens, TAC и прочих.

Технические требования к системе и клапанам дымоудаления

Требования к системам прописаны в ФЗ № 123-ФЗ и положениях отраслевых нормативных документов. Технические характеристики оборудования, управления и функционирования должны обеспечивать:

• Эффективность дымоудаления из помещений, коридоров, лифтов, шахт и иных путей эвакуации людей, если таковые предусматриваются планом здания. Главные требования к системам – безопасная эвакуация людей, локализация или ликвидация очага возгорания, сохранение материальных ценностей и имущества. В зависимости от исходных расчетных данных подбирается количество, тип и мощность вентиляторов.
• Обеспечение функциональности в случае отключения стационарного питания.
• Возможность подключение дополнительного оборудования в случае модернизации или расширение зон действия систем. Новое оборудование должно подключаться к дымоудалению с минимальными потерями времени и финансовых средств.

Вентиляция и дымоудаление должно обеспечивать не только безопасную эвакуацию людей, но и создавать условия для ликвидации пожара специальными службами.

Требования к клапанам систем прописаны в СНиП 41. 01-2001. По степени устойчивости механизмы должны отвечать параметрам:

• EI 45 – для помещений, в которых они непосредственно установлены;
• EI 30 – ели воздуховоды систем вентиляции используются в качестве ответвлений от магистральных или непосредственно в технологических шахтах.

Клапаны должны обеспечивать удаление дыма как из очага возгорания, так и из смежных с ними помещений, понижать подсос воздушного потока в каналы с других этажей или помещений и обеспечивать требуемое количество подачи свежего воздуха. Могут быть квадратного и круглого сечения, металлическими или пластиковыми. Управляются автоматически или вручную. Дежурное положение может быть постоянно закрытым или открытым, конкретный параметр зависит от места монтажа и особенностей системы.

Автоматизация дымоудаления – это технология обеспечения зданий и помещений воздухом, которая не требует значительных финансовых затрат. Сегодня данная система вызывает немало споров у строителей и проектировщиков жилых, производственных и общественных зданий и сооружений. Однако, все они сходятся во мнении, что принцип автоматизации является наиболее эффективным средством контроля вентиляционной системы и ее отдельных элементов (фильтр, воздуховод, шумоглушитель и т.д.). Благодаря ей, человеку не нужно вести наблюдение за каждой частью вентиляции, так как данную функцию выполняет компьютер. Это позволяет сократить штат сотрудников предприятия и свести траты на заработную плату до необходимого минимума. Профилактика аварий и чрезвычайных происшествий также производится за счет автоматизации дамоудаления.

Главное преимущество автоматического дымоудаления заключается в возможности непрерывного контроля над температурой и влажностью воздуха внутри помещения. Кроме того, система предусматривает режим ручного управления, когда отсутствует возможность работы на «автопилоте». Еще одно достоинство касается возможности управления производительностью вентиляционных систем с учетом конкретных параметров и факторов окружающей среды. Примером тому служит наличие людей внутри вентилируемого помещения, время суток или время года.

Система автоматизированного дымоудаления может иметь конструкцию любой сложности: от простых приточных систем до ультрасовременных инновационных комплексов распределения воздушного потока. Последние способны даже отслеживать заданные оператором параметры и поддерживать их на определенном уровне.

Самые простые системы дымоудаления строятся на основе блоков управления, которые совмещаются с общей сетью коммуникаций или внедряются в существующие системы мониторинга и диспетчеризации. Цена их невысока, что обусловливает их быструю окупаемость и популярность среди проектировщиков.

Более сложные распределительные дымоулавливающие установки способны обрабатывать огромное количество сигналов с помощью специальных программируемых датчиков и модулей для сбора информации. Потребительский интерфейс и программное обеспечение разрабатываются с учетом потребностей каждого конкретного заказчика. Такие системы имеют функцию постоянного мониторинга параметров температуры и влажности воздуха, в них также предусмотрена возможность автоматического включения и выключения вентиляционной системы, что позволяет в значительной степени экономить энергоресурсы.

Благодаря использованию автоматики дымоудаления в одном помещении могут быть установлены сразу несколько типов вентиляции. Это особенно важно для производственных, промышленных строений, крупный офисных или торгово-развлекательных комплексов. Постоянный контроль за всеми элементами системы производится компьютером, который может среагировать на малейшие изменения показателей воздушного потока. Это не только не вызывает особенных трудностей со стороны персонала, но и предполагает значительную экономию средств на оплате энергоресурсов.

Рабочий проект системы автоматизации дымоудаления

Предлагаю Вам реальный проект системы автоматизации дымоудаления административного здания.

Схема 1: Проект автоматизации дымоудаления
Схема 2: Проект автоматизации дымоудаления

Автоматизация дымоудаления

Во время пожара в помещении образуется большое количество дыма. Согласно статистике, большинство жертв пожаров погибают от сильного задымления и отравления угарным газом. Поэтому противопожарные мероприятия предусматривают установку автоматики дымоудаления.

Разновидности систем автоматизации дымоудаления

Во время пожара автоматика оперативно борется с задымлением помещений, что позволяет без паники эвакуировать людей и создавать условия для работы пожарных.

Автоматизированная система дымоудаления бывает автоматической и полуавтоматической. В автоматической сигнал от датчиков дыма напрямую запускает системный алгоритм. В полуавтоматической запуск производится ответственным за пожарную безопасность сотрудником.

Технические требования к системе и клапанам дымоудаления

Если система не будет правильно функционировать, то это создаст прямую угрозу жизни и здоровью людей. Поэтому к системе и клапанам предъявляются весьма точные технические требования:

• наличие технических расчетов под каждое помещение;
• должны быть установлены все элементы, которые смогут обеспечить вытяжку и приток необходимого объема воздуха, согласно расчетным нормативам;
• система должна быть герметична, чтобы избежать потерь воздуха;
• длина прямых участков воздуховодов не должна превышать 2,5 м;
• материалы, из которых изготавливаются комплектующие, должны обладать огнеупорными свойствами. Так, например, вентиляторы должны работать в течение 2 часов при температуре до 400°С, а датчики — в течение получаса;
• автоматизация дымоудаления должна немедленно начинать работу после срабатывания датчиков дыма;
• клапаны должны быть на каждом этаже шахты лифта, через которую будет уходить токсичный газ.

В целом система должна обеспечивать удаление дыма из коридоров и лестничных площадок здания.

Составляющие автоматических систем дымоудаления и принцип их работы

Монтаж и принцип работы напрямую связан с планом эвакуации. Автоматизация дымоудаления имеет следующие составляющие:

• клапаны дымоудаления. Устройства для вывода дыма и токсичного газа из помещения. Когда срабатывает датчик дыма, автоматически открывается клапан;
• вентилятор дымоудаления. Одновременно с открыванием клапана, включается вентилятор, который вытягивает воздух вместе с дымом из помещения;
• вентиляторы подпора воздуха. Для работы вытяжки, нужен напор воздуха в это самое помещение, с эти справляется вентилятор подпора воздуха. Плюс он подает свежий воздух на лестничные клетки тем, кто эвакуируется.

Все эти действия выполняются за счет специального контролера, на который приходит сигнал от датчиков дыма.

Особенности монтажа и техобслуживания автоматики автоматического управления

Монтажом и техобслуживанием автоматики занимаются только специалисты, с лицензией от МЧС. Только полностью отлаженная и правильно установленная автоматика сможет обеспечить безопасную эвакуацию при возгорании.

Монтаж автоматики производится уже после установки всех элементов конструкции вентиляции. Когда установлены все вентиляторы и клапана, специалисты подсоединяют их к контроллеру, после чего производят наладку и испытания.

Техобслуживанием занимается та же организация, которая производила монтаж. Проверка автоматического управления происходит каждые три месяца, которое сводится к внешнему осмотру, проверке источников питания, рабочего положения выключателей и индикаторов. После чего проводится тестирование с устранением всех замечаний.

Алгоритм работы и требования к системе автоматизации дымоудаления

Главное требование — бесперебойное выполнение заданного алгоритма действий. Так, при срабатывании датчиков, автоматика должна:

• включить вентиляторы на вытяжку и приток;
• открыть клапаны в зоне возгорания;
• закрыть смежные с эпицентром огнезадерживающие задвижки;
• отправить сигнал о задымлении на главный пожарный пульт.

Как видно, автоматизация противодымной вентиляции имеет явное преимущество перед ручным управлением. Благодаря быстрому выполнению алгоритма, в кратчайшие сроки начинается удаление токсичного газа из помещений, а время в противопожарной практике ценный ресурс.
