Системы дымоудаления

В случае возникновения пожара, особенно на начальной его стадии, максимальная опасность для человека представляется не от огня и увеличенной температуры, а от дыма. Быстрое задымление помещений может вызывать панику в людей, которые в таком случае теряют возможность ориентации в пространстве, что приводит к еще большей опасности травматизма и летальных исходов. Кроме этого, наличие дыма с большой концентрацией смога и прочих ядовитых для человека веществ, может привести к его удушью и потере сознания, что в большинстве случаев заканчивается сильным отравлением или смертельным исходом. Чтобы минимизировать опасность для человека со стороны дыма на объектах устанавливается специальная система дымоудаления (СДУ). Наличие таких систем позволяет локализировать области с задымленностью и угарным газом, а также эффективно удалять дым и прочие продукты горения.

Как работает система дымоудаления?

Системы дымоудаления при пожаре представляют собой специальные аварийные комплексы приточно-вытяжной вентиляции, которые обеспечивают качественное удаление дыма и газообразных продуктов горения, создавая условия для безопасного спасения людей в случае возникновения пожара. СДУ являются обязательными в общей системе пожаробезопасности, которая должна быть на каждом объекте, независимо от его функционального предназначения.

Основные функции систем дымоудаления

Установленная на объекте СДУ должна обеспечивать выполнение следующих задач:

• минимизировать задымленность на эвакуационных путях;
• предотвращать возможность распространения очагов пламени с места начала пожара;
• поддержка оптимальных микроклиматических условий за пределами области пожара для безопасной работы пожарников;
• обеспечивать снижение температуры воздуха в помещениях, которые охвачены пожаром;
• контролировать величину задымленности помещений и своевременно оповещать о начавшемся пожаре;
• автоматически переводить в рабочий режим соответствующие люки, вытяжки, окна, через которые может осуществляться удаление продуктов горения и проветривание зданий;
• поддерживать минимально необходимую концентрацию кислорода в помещениях для безопасной эвакуации людей.

Система управления дымоудалением работает по известным законам физики, в соответствии с которыми теплый воздух поднимается вверх, а холодный опускается вниз, создавая, таким образом, естественную тягу воздушных масс. При необходимости увеличения мощности тяги могут использоваться специальные вентиляторы, которые будут поддерживать процесс выведения дыма и подачи чистого воздуха в определенные места.

Автоматическая система дымоудаления включается самостоятельно при срабатывании пожарной сигнализации. При переходе в рабочий режим она обеспечивает быстрое удаление газообразных продуктов горения и дыма из помещений, а также препятствует их дальнейшему распространению в другие места. Входящие в состав СДУ вентиляторы подпора распределяют чистый воздух к эвакуационным выходам, лифтам и к прочим местам, по которым осуществляется спасение, пребывающих в здании, людей.

Условно этапы работы СДУ можно разделить на следующие:

1. при возникновении возгорания и появления областей задымленности срабатывает соответствующий дымовой датчик;
2. сигнал от этого датчика передается на пульт управления системами пожаробезопасности;
3. система вентиляции объекта выключается, а имеющиеся клапаны огнезащиты закрываются;
4. в областях возгорания происходит открывание клапанов дымоудаления;
5. параллельно с этим начинают работать вентиляторы, удаляющие дым, а также обеспечивающие воздушный подпор.

Виды СДУ

Система дымоудаления, входящая в состав противопожарных комплексов объектов, может быть двух типов:

• статические;
• динамические.

Статические СДУ

В случае использования статических СДУ выполняется экстренное отключение обычных систем вентиляции здания. В этом случае исключается проникновение дыма и продуктов горения в другие помещения объекта – он, как бы, локализируется в одном месте. Такого рода системы наиболее дешевые, но малоэффективные, поскольку не обеспечивают должного отвода дыма вне зоны объекта.

Динамические системы

СДУ этого типа позволяют эффективно удалять накопившийся дым, гарь и прочие продукты горения из помещений, а также обеспечивать приток воздуха в определенные зоны объекта. Функционирование такого рода систем базируется на применении специальных вентиляторов, которые способствуют вытягиванию дыма за пределы здания, а также обеспечивают приток воздуха извне. Монтаж систем дымоудаления может осуществляться с применением одного вентилятора, который поочередно функционирует в 2-х направлениях – на отвод дыма и последующую подкачку воздушных потоков или с использованием разных вентиляторов, каждый из которых по отдельности выполняет перечисленные функции.

Выбор того или иного типа системы дымоудаления зависит от конструкционных и архитектурных особенностей объекта.

Компоненты и составляющие СДУ

Процедура дымоудаления осуществляется с использованием существующих на объекте шахт вентиляции, на внутреннюю поверхность которых в обязательном порядке наносится специальный огнезащитный состав. Оптимальным же вариантом является раздельная система дымоудаления, когда в процессе проектирования здания были заложены и сделаны отдельные противопожарные коммуникации, оснащенные отдельными воздухопроводами и вентиляторами.

К ключевым элементам, которые обеспечивают функционирование динамических СДУ, относятся следующие.

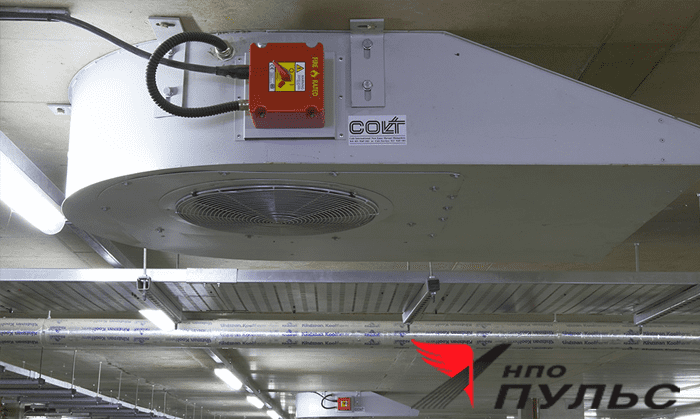

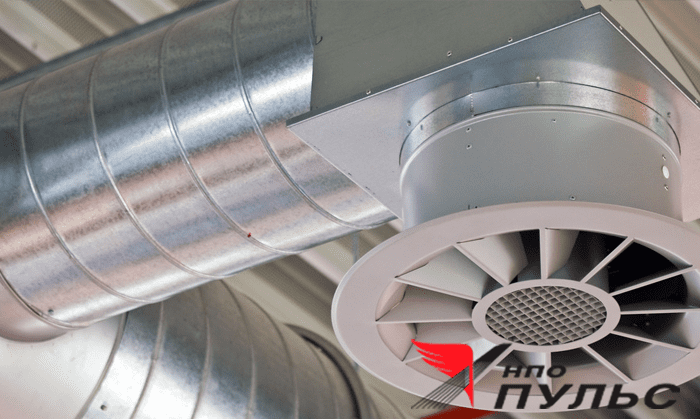

Вентилятор дымоудаления. Это специальный агрегат, с повышенной рабочей мощностью, который обеспечивает эффективное удаление дыма и продуктов горения, а также поддерживает работу приточной вентиляции. Отличительной чертой этого оборудования является то, что оно способно отказоустойчиво функционировать при очень высоких температурах, обеспечивая минимальный расход воздуха 20 тыс. м3/час.

Вентиляторы систем СДУ устанавливаются на крышах здания. Некоторые из моделей могут поддерживать две функции – удаления дыма и подачи чистого воздуха.

Вентилятор воздушного подпора. Эти устройства применяются с целью того, чтобы создать требуемый перепад избыточного давления, что позволит исключить задымление и загрязнение продуктами пожара шахт лифтов, на лестничных клетках, тамбуров и шлюзов.

1. Нормально-открытые огне задерживающие клапаны. Они устанавливаются внутри общей вентиляционной системы, в каналах кондиционирования и отопления. В нормальных условиях эксплуатации они находятся в открытом состоянии, а при возгорании происходит их автоматическое закрывание, что препятствует переносу продуктов горения в разные зоны объекта.
2. Дымовые клапаны. Работа системы дымоудаления с этими устройствами нацелена на перенаправление дыма в соответствующие шахты для его вывода за пределы здания.
3. Нормально-закрытые клапаны. Эти узлы устанавливаются внутри систем противодымной приточной вентиляции. Изначально клапаны являются закрытыми, а при возникновении пожара происходит их автоматическое открытие, обеспечивая выведение дыма.
4. Клапаны двойного воздействия. Эти узлы устанавливаются внутри основной вентиляционной системы. В процессе пожара они закрыты и играют роль огне задерживающего устройства, а после прекращения горения открываются, для удаления дыма и продуктов горения из здания.

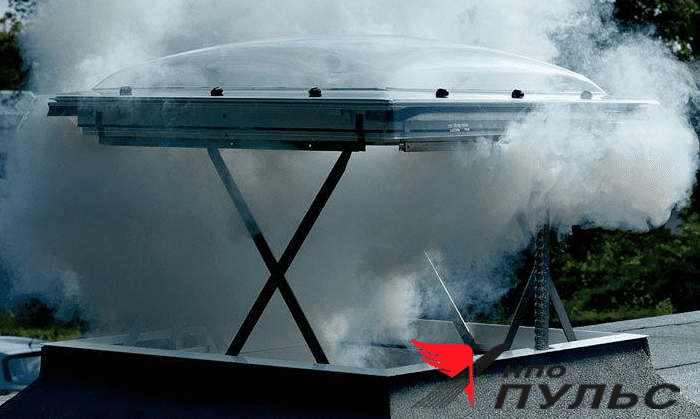

Люки дымоудаления. Эти приспособления располагаются на крышах зданий и в случае возникновения пожара они самостоятельно открываются, обеспечивая эффективный дымоотвод. Роль таких люков могут выполнять обычные зенитные фонари, используемые на объектах для освещения и вентиляции помещений.

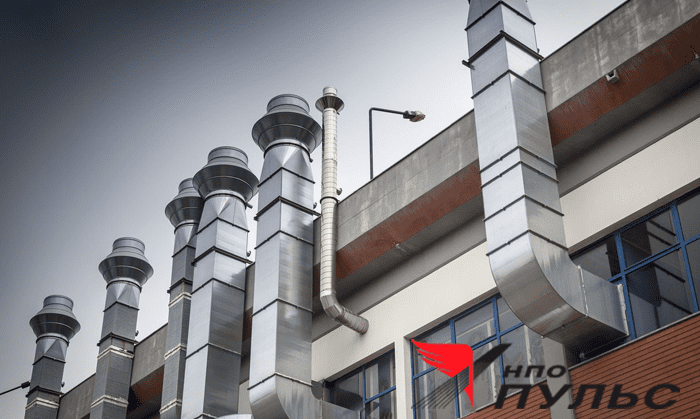

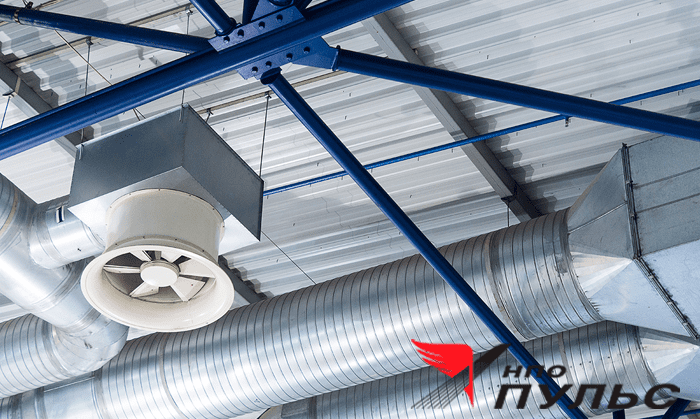

Вентиляционные каналы. Они представляют собой стальные воздуховоды с большим сечением. Которые обеспечивают вывод разогретого дыма и газообразных продуктов горения.

Система дымоудаления в многоэтажном доме

Главное назначение защиты многоэтажных зданий от дыма, в том, что дымоудаление должно обеспечить безопасную эвакуацию жителей на лестничные клетки и исключать распространение дыма в шахтах лифтов. Удаление дыма организовывается из всех коридоров без возможности естественного вентилирования и для всех коридоров, если высота жилого здания превышает 28 метров. Нормы и правила регламентируются положениями СП 7. 13130-2013.

Незадымленные лестничные клетки могут быть трех типов:

1. Вход на лестничные клетки возможен снаружи по лоджиям, балконам и открытым переходам.
2. Отсутствие дыма обеспечивается за счет поступления наружного воздуха в большом объеме и создания зоны повышенного давления.
3. Отсутствие дыма обеспечивается за счет поступления свежего воздуха в тамбур-шлюза, расположенный спереди лестничной клетки. Подпор давления воздуха создается в шахтах лифтов, ведущих из подземных этажей.

Приямки для дымоудаления предусматриваются в подвалах многоэтажных зданий, объем конструктивных элементов учитывает этажность. Для высасывания ядовитых газов может предусматриваться подключение принудительного дымоудаления.

Государственные стандарты требуют выполнять расчеты систем вентиляции и дымоудаления по наиболее сложным критериям:

1. Очаг возгорания располагается на первом этаже многоэтажного дома. Пожар может распространиться на всю высоту здания.
2. Окна в загоревшемся помещении расположены с наветренной стороны, а входная дверь и воздухозаборы на заветренной. Такое расположение усиливает тягу и увеличивает скорость распространения дыма по помещениям здания. Система призвана обеспечивать требуемую эффективность в сложных условиях.
3. Кабины лифтов имеют открытые двери. Образуются сквозняки, за счет перепада давления и естественной тяги дым быстро распространяется по шахтам лифтов.

С учетом исходных данных расчеты выполняются таким образом, чтобы вентиляция и дымоудаление выполнялись с учетом нормативных данных. После завершения монтажных работ стандарты требуют обязательной проверки работоспособности системы, на основании полученных данных составляется акт приема в эксплуатацию. К проведению испытаний допускаются только лицензированные компании, работы должны выполняться в присутствии заказчика и представителя пожарной инспекции.

Шкаф управления дымоудалением — виды, обслуживание, работа

1. Работа системы дымоудаления
2. Когда нужно дымоудаление?
3. Приточная система противодымной вентиляции
4. Вытяжная система противодымной вентиляции
5. Естественное дымоудаление
6. Механическая система дымоудаления
7. Как избежать установки системы дымоудаления?
8. Алгоритм запуска системы дымоудаления
9. Проектирование дымоудаления

Как работает система дымоудаления?

Системы дымоудаления при пожаре представляют собой специальные аварийные комплексы приточно-вытяжной вентиляции, которые обеспечивают качественное удаление дыма и газообразных продуктов горения, создавая условия для безопасного спасения людей в случае возникновения пожара. СДУ являются обязательными в общей системе пожаробезопасности, которая должна быть на каждом объекте, независимо от его функционального предназначения.

Схема стандартной системы дымоудаления

Основные функции систем дымоудаления

Установленная на объекте СДУ должна обеспечивать выполнение следующих задач:

• минимизировать задымленность на эвакуационных путях;
• предотвращать возможность распространения очагов пламени с места начала пожара;
• поддержка оптимальных микроклиматических условий за пределами области пожара для безопасной работы пожарников;
• обеспечивать снижение температуры воздуха в помещениях, которые охвачены пожаром;
• контролировать величину задымленности помещений и своевременно оповещать о начавшемся пожаре;
• автоматически переводить в рабочий режим соответствующие люки, вытяжки, окна, через которые может осуществляться удаление продуктов горения и проветривание зданий;
• поддерживать минимально необходимую концентрацию кислорода в помещениях для безопасной эвакуации людей.

Система управления дымоудалением работает по известным законам физики, в соответствии с которыми теплый воздух поднимается вверх, а холодный опускается вниз, создавая, таким образом, естественную тягу воздушных масс. При необходимости увеличения мощности тяги могут использоваться специальные вентиляторы, которые будут поддерживать процесс выведения дыма и подачи чистого воздуха в определенные места.

Автоматическая система дымоудаления включается самостоятельно при срабатывании пожарной сигнализации. При переходе в рабочий режим она обеспечивает быстрое удаление газообразных продуктов горения и дыма из помещений, а также препятствует их дальнейшему распространению в другие места. Входящие в состав СДУ вентиляторы подпора распределяют чистый воздух к эвакуационным выходам, лифтам и к прочим местам, по которым осуществляется спасение, пребывающих в здании, людей.

Условно этапы работы СДУ можно разделить на следующие:

1. при возникновении возгорания и появления областей задымленности срабатывает соответствующий дымовой датчик;
2. сигнал от этого датчика передается на пульт управления системами пожаробезопасности;
3. система вентиляции объекта выключается, а имеющиеся клапаны огнезащиты закрываются;
4. в областях возгорания происходит открывание клапанов дымоудаления;
5. параллельно с этим начинают работать вентиляторы, удаляющие дым, а также обеспечивающие воздушный подпор.

Рабочие функции ШДУ

Шкаф управления системой дымоудаления обеспечивает продуктивную работу установленной автоматизации. Среди рабочих функций оборудования стоит выделить следующие: • Управление, как дистанционное, так и местное. При дистанционном режиме работа вентилятора дымоудаления проходит по сигналу, который поступил с ШДУ. В случае с местным режимом управления устройство активируется путем перевода переключателя во включенное положение вручную со шкафа управления.

• Функция световых сигналов. На двери ШДУ отображается информация о получении сигнала о возникновении огня, активизации роботы вентиляторов дымоудаления, обеспечивающх устранение дыма и продуктов горения. Также сигнализируется наличие такого напряжения электропитания, как380 В 50 Гц.
• Сигналы информационного характера. Оборудование обеспечивает выдачу различных информационных сигналов, которые передают данные об управлении фазами сети, подаче питания на вентиляторный двигатель, управлении огнезадерживающими клапанами , отвечающими за дымоудаление, и предварительное их открытие и т.д.

Стоит отметить, что управление ШДУ осуществляется строго по тем параметрам, которые были заданы компанией-производителем оборудования. Устройства могут обладать не только стандартным набором функций, но и расширенным. Установив шкаф управления противодымной системой, можно будет с легкостью фиксировать температурные показатели контактов вентиляционных двигателей и при необходимости проводить их регуляцию. ШДУ также обеспечивает подачу сигналов при фильтровом загрязнении, возникновении аварийной ситуации. Оборудование позволяет замедлять время остановки для вентиляционных устройств приточного воздухообмена и выполнять других важные задачи.

Принцип работы

Принцип работы блока управления системы дымоудаления достаточно прост. Получив от автоматического комплекса пожаротушения сигнал, блок управления дымоудалением закрывает противопожарные клапаны и запускает вентилятор. Щит управления может быть активирован как в автоматическом режиме, так и в ручном.

Согласно современным стандартам пожарной безопасности, к блокам дымоудаления предъявляются следующие требования:

• высокая производительность;
• термоустойчивость;
• высокие аэродинамические показатели;
• высокая скорость и четкость срабатывания системы противопожарных клапанов;
• функциональность. Хорошие эксплуатационные характеристики, хорошо продуманная компоновка шкафа позволяет легко получать доступ к узлам и агрегатам;
• низкий уровень шума и вибраций;
• надежность и долговечность.

Расположение щита в проекте систем дымоудаления

Задача всех противопожарных систем – это максимальное сохранение жизни и здоровья людей во время эвакуации с места возгорания. Поэтому крайне важно, при проектировке, расположить блоку управления в доступных местах с удобным подходом.

Согласно правилам противопожарной безопасности, утвержденные постановлением от 25.04.2012 г., при проектировании системы необходимо строго следовать нормативам.

Это же касается и размещения блоков управления, которыми, в соответствие с регламентом должны быть оборудованы:

1. Цокольные, подземные этажи зданий и подвалы, находящиеся в непосредственной эксплуатации.
2. Коридоры, проходные помещения, в которых нет возможности естественного дневного освещения.
3. Подобные торговые, подсобные, гаражные, складские и другие здания или постройки.

При установке щитов обязательно требуйте у сервисной компании сертификаты на оборудование и наличие специальной маркировки соединительного кабеля, подтверждающей его огнестойкость.

Проектировка системы дымоудаления должна учитывать:

• параметры и площадь имеющихся помещений;
• ширину и продолжительность эвакуационного пути;
• статистические данные о средней посещаемости здания или отдельных помещений;
• плотности потока людей в походных местах и т.д.

Монтажные работы по установке противопожарной системы выполняются в несколько этапов.

Перво-наперво проводится разметка необходимых отверстий в местах, указанных в проектной документации. Затем отверстия высверливаются и через полученные доступы, воздуховоды пропитываются специальным огнезащитным составом (качество которого должно подтверждаться в лабораториях органов пожарной безопасности) или обшиваются огнеупорным материалом (также обязательно сертифицированным соответствующей организацией).

На следующем этапе проводят крепление составляющих элементов, устанавливаются клапаны, монтируются дымоудаляющие люки, вентиляторы, решетки, прокладываются кабельные линии. И только когда вся система собрана, начинают устанавливать щит управления дымоудалением. После его подключения проверяют функциональность полученной противопожарной вентиляции.

Система пожарной сигнализации

После технической проверки работы системы важно проверить ее работоспособность на практике. Для этого в помещении имитируют очаг возгорания и контролируют комплексное реагирование системы. О качестве и надежности оборудования говорит мгновенное срабатывание автоматики, активизирующей запуски вентиляторов и срабатывание необходимых клапанов. Подключение к работе поочередно всех элементов системы должно отражаться индикаторами на передней панели блока управления.

Схема устройства ШДУ

На сегодняшний день существует широкое разнообразие щитов управления дымоудалением. Подобрать подходящий ШДУ, учитывая тип и особенности всех компонентов противодымной защиты, не составит труда. Большинство представленных моделей – это устройства стандартного типа, которые состоят из контроллеров и рубильников, преобразователей частоты и контакторов. Также схема управления вентилятором дымоудаления и других компонентом вентиляционной системы включает в себя пускатели и выключатели, реле и защитные элементы вместе со световыми индикаторами разнообразных режимов.

Исправность каждого компонента играет важную роль в эффективной и надежной работе всего ШДУ. Преобразователи частоты позволяют изменять показатели скоростей вращения лопастей вентилятора, что обеспечивает запуск механизмов в щадящем режиме с отсутствием резких перепадов и рывков в работе. Это гарантирует существенное уменьшение уровня потребления электроэнергии и возможных перегрузок. Одновременно увеличивается безопасность работы противодымной защиты вместе с продлением общего эксплуатационного срока. Контролеры помогают быстро реагировать на любые отклонения от нормы, даже самые малейшие, а также своевременно исправить их. Стоит отметить, что они разделяются на аналоговые и дискретные. По желанию заказчика стандартная схема шкафа управления дымоудалением может быть дополнена другими необходимыми компонентами.

Монтаж системы дымоудаления

Требования к монтажу ЩДУ предъявляются в зависимости от типа помещения, где оно устанавливается. Во главе установки стоит соответствие всем нормам использования данного оборудования.

• На подготовительном этапе осуществляется точная разметка и просверливание необходимых отверстий. Проверка наличия всех необходимых для работы элементов.
• Все воздуховоды пропитываются огнезащитным составом или огнеупорным материалом.
• Крепление всех элементов конструкции воздуховода и системы в целом.
• Устанавливаются вентиляторы, клапаны и решетки.
• После монтажа основных составляющих противодымной системы, устанавливается автоматика. Ее предназначение заключается в обнаружении и своевременном оповещении о пожарной ситуации.
• Осуществление проверки рабочего состояния данной установки.

Все элементы установлены и настроены

Воздушные ходы противодымной системы подвергаются специальной обработке составами, противостоящими возгоранию с предъявлением соответствующего лабораторного документа в органы пожарной безопасности. Возможен вариант использования для этих целей изолирующего материала, с таким же предъявлением на него сертификата качества органам пожарной безопасности.

В период, перед тем, как готовый объект с установленной в нем системой дымоудаления, готов к сдаче в эксплуатацию, проводится комплексное испытание с имитацией настоящей пожарной ситуации. Результатом чего должно стать безусловное срабатывание системы щита автоматики дымоудаления, вводящей в режим работы вентиляторы и противопожарные клапаны. Индикация на панели щита обязана отражать все происходящее в надлежащем качестве.

Система приточной противодымной вентиляции

Приточная система противодымной вентиляции — система компенсации.
Основная цель – обеспечить свободное открытие эвакуационных дверей. Подача воздуха такой системы осуществляется в нижнюю часть помещения, т.е. в часть помещения ниже верхней отсечки дверного проема.

В качестве притока для компенсации систем механической противодымной вентиляции могут быть использованы:

• наружные окна в нижних частях помещения с автоматическими приводами;
• проемы в наружных стенах и шахты с клапанами;
• механический подпор (с помощью вентилятора).

Проем в наружной стене для компенсации дымоудаления

Первый способ используется крайне редко по той причине, что создает возможность «выгодного недопонимания» со стороны проверяющих органов.

Второй способ применяется чаще, но имеет одну сложность – огромные габариты шахты. В зарубежных нормативах размер шахты дымоудаления рассчитывается от скорости воздуха не более 1,5 м/с, а в российских – допускается 5-6 м/с. В случае использования такой шахты, например, на компенсацию дымоудаления из коридора, мы получаем размер воздуховода, как минимум, 1000х600 мм. Высота воздуховода, прокладываемого под потолком, а именно 600 мм затруднит прокладку смежных коммуникаций и сильно опустит чистовой потолок.

Варианты приточной противодымной вентиляции. Слева -механический подпор (вентилятор). Справа — естественная шахта для притока

Третий способ – механический подпор с помощью вентилятора — более удобный, но и немногого затратный.

Крышной осевой вентилятор приточной противодымной вентиляции без конфузора.

Размеры воздуховоды в таком случае будет существенно меньше, скажем 800х400 мм. Никаких ограничений по скорости воздуха в механических системах противодымной вентиляции нет и быть не может. Система работает только в случае пожара, поэтому не учитывается в общем балансе электропотребления.

В случае механического подпора нам придется докупать вентилятор, оборудовать его шкафом автоматизации и частотным пребразователем согласно ГОСТ Р 53302-2009, но это более надежный вариант, чем все остальные.

Нельзя использовать в качестве притока открывание наружных дверей и ворот, т.к. эвакуационные двери должны оборудоваться устройствами самозакрывания. Данное отступление возможно только в случае атриумов и пассажей.

Можно использовать в качестве компенсации обычную общеобменную вентиляцию, но на практике это не удобно. Во-первых, объемы приточного воздуха в общеобменной и противодымной вентиляции на порядок отличаются, что приводит к удорожанию вентиляционного оборудования. Во-вторых, требования к системе вентиляции ужесточаются и должны соответствовать требованиям системы противодымной вентиляции.
Дешевле сделать две отдельные независимые системы.

Смотрите видео ниже.

Вытяжная система противодымной вентиляции

Выбор системы напрямую зависит от этажности здания. В одноэтажных зданиях допускается проектировать систему естественного дымоудаления т.е. самооткрывающиеся клапаны в кровле и фрамуги. В зданиях более 1 этажа – система механической противодымной вентиляции.

Необходимо конструктивно разделять помещение на дымовые зоны, площадью до 3000 м2 каждая. На каждую зону — своя отдельная система. В противном случае дым растекается по потолку такого огромного помещения. Температура дыма снижается, а следовательно снижается и гравитационное давление. Норма обсуждению не подлежит.

Рекомендованный алгоритм управления системой

• включение тревожных сигналов предупреждения, отключение общеобменной вентиляции и опускание на первый этаж лифтов;
• через 10 секунд после тревожного сигнала открываются противодымные и закрываются противопожарные клапаны;
• через 5 секунд после срабатывания клапанов включаются вентиляторы дымоудаления, через 10 секунд включаются вентиляторы подпора воздуха.

Естественное дымоудаление

В естественной системе дымоудаления, как в любой естественной инженерной системе есть один большой минус и один большой плюс. Плюс в том, что система пассивная, т.е. не требует больших капитальных затрат, не потребляет электроэнергию и имеет минимум рабочих механизмов, которые следует проверять и обслуживать. А минус – в обеспечении стабильной работы такой системы.

Нормы обязывают нас обеспечить защиту от ветра для таких кровельных клапанов и фрамуг, чего мы совершенно не можем гарантировать.

Естественное дымоудаление не требует системы компенсации. Расчет системы естественного дымоудаления выполняется в зависимости от формы помещения, вида пожарной нагрузки (что именно горит), площади и возможного расположения очага пожара.

Люк естественного дымоудаления на крыше складского комплекса Люк естественного дымоудаления в рабочем режиме с зубчато — реечным приводом

Система естественного дымоудаления используется только в одноэтажных зданиях: складах, торговых центрах складского типа, производственных цехах. Оборудование такой системы в зданиях этажностью более одного – запрещено.

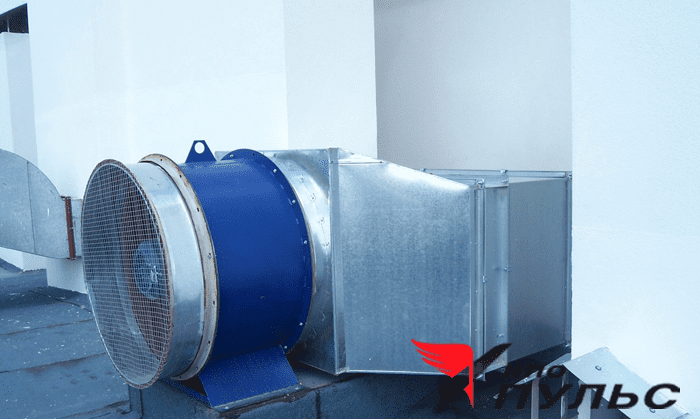

Механическая система дымоудаления (крышной вентилятор и пристенный вентилятор)

Механическая система дымоудаления работает от вытяжного вентилятора. Обычно вентиляторы дымоудаления бывают 2 типов — крышной и пристенный. Оба вентилятора выполнять одинаковую роль, но совершенно в разных ситуациях.

Крышной вентилятор дымоудаления устанавливается поверх шахты дымоудаления на кровле и удаляет дым из всех этажей здания, выбрасывая вертикально вверх. Сложность установки такого вентилятора заключается в сложности конструкции монтажной рамы. Долгое время готовых монтажных рам для подобных вентиляторов не производилось и приходилось разрабатывать дополнительный раздел проектной документации, в котором рассчитывались размеры подобной конструкции. Вторая сложность в типе вентиляторов.

Крышной вентилятор механического дымоудаления с вертикальным выросом на монтажном стакане.

Крышной вентилятор предназначен для установки на шахту и должен располагаться на высоте 2 метра от кровли, либо на меньшей высоте, но в таком случае необходимо выполнять кровлю только из негорючих материалов.

Самым простым решением для размещения вентиляторов дымоудаления на кровле, считаю, осевые крышные вентиляторы, либо канальные вентиляторы дымоудаления. Они никак не влияют на гидроизоляцию кровли. Не требует установки дополнительных шахт и рам.

Воздуховоды систем противодымной вентиляции можно выполнять из любого вида стали, но с огнезащитным покрытием. Можно использовать как сварные, так фальцевые и спирально-навивные воздуховоды с единственным требованием: толщина листа стали не менее 0,8 мм.

Пристенный вентилятор, в отличии от крышного, является локальным, т.е. может работать на конкретный этаж, и выбрасывать продукты горения через решетку на фасаде здания. Это позволяет не прокладывать воздуховоды через все этажи на кровлю и не оборудовать вытяжную шахту. Вентилятор размещается на наружной стене этажа, либо с улицы, либо внутри помещения.

Пристенный вентилятор дымоудаления (снаружи здания) с выпускным патрубком, обеспечивающий скорость струи не менее 20 м/с . (СП7 пункт.7.11 г) Пристенный вентилятор дымоудаления (внутри здания). Двигатель в термоизолированном кожухе с дополнительным каналом для охлаждения.

Для дымоудаления с парковок, больших торговых площадей, пристенные вентиляторы скорее всего не подойдут. Максимальный расход удаляемого воздуха составляется 35 000- 38 000 м3/ч. Но для дымоудаления из коридоров, небольших офисных и торговых помещений – отличная идея.

Как избежать установки системы дымоудаления?

Основная проблема системы – её размер и стоимость. Минимальное сечение воздуховода дымоудаления 800х500 мм или 1000х300 мм, причем оба размера встречаются крайне редко. Существует ряд мер, которые в законном порядке компенсируют систему дымоудаления, т.е. исключают требования по её установке.

− Общее решение. Обосновать отсутствие дымоудаления расчетом пожарных рисков. Расчет не распространяется на многоквартирные дома, детские учреждения и медицинские стационары.
− Для любых помещений до 200 м2. Оборудовать систему автоматического пожаротушения. В том числе возможно оборудование модульной системой, что менее затратно и практично.
− Для торговых залов, офисов и коридоров более 15 м. Добавить в помещение рекреакции с наружными открывающимися окнами.
− Для помещений выставок, архивов, мастерских и книгохранилищ (если не подходит пункт 2) – обосновать отказ от системы дымоудаления отсутствием постоянных рабочих мест согласно проекту архитектурных решений.

Проектирование систем дымоудаления

Для обеспечения условий эвакуации людей в зданиях и сооружениях монтируются системы дымоудаления, которые представляют собой комплекс огнестойких воздуховодов, автоматических клапанов на путях эвакуации и вытяжных вентиляторов с пределом огнестойкости, позволяющим эвакуироваться людям до возникновения опасных факторов пожара.

Составной частью противодымной вентиляции является система огнезадерживающих клапанов (ОЗК). Система ОЗК обеспечивает предотвращение распространения дыма по системе приточно-вытяжной вентиляции, в случае задымления клапаны автоматически закрываются, перекрывая доступ дыма в смежные помещения.

Для выполнения этих функций должно быть выполнено проектирование системы дымоудаления СП 7.13130.2013. Указанный свод правил обязателен к выполнению для вновь строящихся и реконструируемых зданий и сооружений. Соблюдение требований нормативно-правового акта при разработке проекта является обязательным условием обеспечения пожарной безопасности объекта – жилых, производственных или общественных зданий.

Этапы проектирования системы дымоудаления

Система дымоудаления представляет собой комплекс организационных мероприятий, объемно-планировочных решений, инженерных систем, а также средств контроля и управления. Все вышеперечисленное указывается в проекте системы дымоудаления, разработка которого осуществляется специализированными организациями и происходит в несколько стадий.

• Выбор помещений, где должен быть произведен монтаж элементов системы дымоудаления (это могут быть коридоры, лестничные клетки, лифтовые шахты).
• Проверка действующих вентиляционных шахт на способность эффективного дымоудаления.
• Расчет системы дымоудаления для установки вентиляционных установок.
• Предоставление заказчику чертежей, спецификаций, перечня оборудования и материалов для согласования.

Если речь идет о гражданских помещениях, то дымоудаление на таких объектах может быть организовано при помощи автоматических оконных открывателей.

Требования при проектировании

Независимо от типа объекта при разработке проекта должны учитываться требования, которые приводятся в следующих нормативно-правовых актах:

• СП 12.13130.2009;
• СП 7.13130.2013;
• НПБ 239-97;
• НПБ 241-97;
• НПБ 253-98.

В обязательном порядке должны учитываться методические рекомендации к СП 7.13130.2013, а также действующие нормы СНиП и другие требования, разработанные ВНИИПО. Неукоснительно соблюдать требования могут только высококлассные специалисты, поэтому разработкой проекта должна заниматься лицензированная организация в сфере пожарной безопасности.

Сроки проектирования

Сдать строительный объект без системы дымоудаления не представляется возможным, поэтому скорость разработки проекта является критически важным параметром. Сроки создания полного пакета документов зависят от нескольких факторов:

• полноты предоставленной заказчиком информации;
• точности техзадания;
• степени готовности объекта (проект может разрабатываться для строящегося здания или уже готового объекта, который проходит ремонт или реконструкцию);
• согласованности проектных решений с архитектором, дизайнером и другими смежными инженерными разделами.

Сроки разработки проекта зависят еще от объема работ, а также от уровня квалификации и опыта исполнителя.

Особенности проектирования системы дымоудаления

Для обеспечения высокой эффективности при разработке системы дымоудаления нужно учесть несколько нюансов, а именно:

• места установки огнеупорных перегородок в общей схеме вентиляции;
• целостность дымонепроницаемых конструкций;
• возможность проверки работоспособности системы «холодным» дымом;
• сейсмические нагрузки (этот фактор обязательно учитывается при разработке проекта для объектов, которые находятся в сейсмоопасных регионах).

Документация для проекта дымоудаления

Для разработки проекта такой системы заказчик должен предоставить исполнителю следующий набор документов:

• техзадание на проектирование (оно может разрабатываться совместно с исполнителем);
• характеристики защищаемого объекта (функциональное назначение, этажность и конструктивные особенности сооружения);
• поэтажные планы здания и другие архитектурно-строительные чертежи с указанием размеров и геометрии помещений;
• документ, определяющий месторасположение пожарного поста;
• проектная документация на существующие инженерные коммуникации.

Узнать полный перечень можно непосредственно у проектировочной организации, которая будет разрабатывать систему дымоудаления.

Внимание! Помимо полностью автоматизированных систем, существуют аналоги, работающие в полуавтоматическом режиме. В этом случае команду на активацию оборудования дает оператор с пожарного пульта. Этот вариант менее эффективен, поэтому при проектировании систем дымоудаления предпочтение лучше отдавать автоматизированным системам, которые интегрированы с системами пожаротушения и аварийного оповещения.

Выбор определенного типа системы зависит от конструктивных особенностей объекта, возможности исполнения в нем того или иного проекта.

Что вы получите в результате проектирования с НПО «Пульс»?

Специалисты НПО «Пульс» готовы справиться с задачей любой сложности, при этом проект будет полностью отвечать требованиям закона. Работы выполняются в самые сжатые сроки, стоимость проектирования приятно удивит заказчиков. Для уточнения деталей свяжитесь с нашим представителем по телефону или оставьте заявку на обратный звонок на сайте.

Источник https://www.promklimat.ru/Sistemy-dymoudaleniya.htm

Источник https://vladyka23.ru/stati/shema-schita-upravleniya-dymoudaleniem.html

Источник https://www.npopuls.ru/services/sistemy_bezopasnosti/proektirovanie-sistem-dymoudaleniya/
