Фитинги для пвх труб водопровода

ПВХ трубы и фитинги для водопровода и канализации сегодня применяются практически повсеместно. Этот материал является предпочтительным для использования начинающими мастерами, поскольку его обработка не представляет особых сложностей, а герметичное соединение может осуществляться множеством способов.

Ниже мы опишем особенности таких изделий, а также проанализируем их положительные и отрицательные качества.

Анализ фитингов

Материал

Фитингом называют деталь трубопровода, которая используется для соединения прямых труб, а также формирования трубной разводки путем обустройства поворотов, ответвлений, монтажа запорной арматуры и т.д.

Для изготовления фитингов применяются самые разные полимерные материалы, и поливинилхлорид является одним из наиболее распространенных.

В состав ПВХ входят такие компоненты:

Основа — поливиниловая масса, обладающая высокой пластичностью. Благодаря ее эксплуатационным характеристикам фитинг приобретает устойчивость к деформациям, возникающим при его использовании в системе.

Обратите внимание! Также в состав поливинилхлорида могут вводиться пигменты, но и трубы, и фитинги обычно выпускают в нейтральном сером цвете. Впрочем, есть и исключения, особенно среди брендовых изделий.

Ключевые разновидности

Благодаря таким характеристикам материала инструкция предусматривает возможность нескольких вариантов обустройства соединения «труба – фитинг».

По этому параметру все детали делятся на:

• Клеевые – переходники для различных труб, которые обеспечивают неразъемную фиксацию с использованием специального клея. При условии изготовления по стандартам детали входят друг в друга с минимальным зазором, а применение молекулярных клеев позволяет сделать область контакта абсолютно герметичной. Максимально допустимым для подобных фитингов считается давление в 160 – 170 бар (величина зависит от температуры воды и диаметра труб).
• Резьбовые – соединяются с помощью патрубка с наружной резьбой и гайки (металлической или поливинилхлоридной). Обычно производятся из более жесткого ПВХ с меньшим коэффициентом эластичности, за счет чего поддерживается высокая плотность резьбового соединения.

• Комбинированные – подразумевают как использование накидной гайки на резьбе, так и проклеивание патрубка. Используются там, где необходимо обеспечить максимальную механическую прочность и повысить герметичность.
• Разъемные – стыкуются с трубами с помощью эластичных резиновых муфт. Такие соединения не выдерживают высокого давления, потому их чаще всего применяют при обустройстве систем самотечной (безнапорной) канализации.

Фитинги для ПВХ труб водопровода также могут иметь самую разную конфигурацию. Примеры наиболее часто используемых деталей приводятся в таблице ниже:

Впрочем, в ряде случаев могут использоваться и другие конфигурации фитингов, благо, их ассортимент постоянно расширяется.

Особенности использования

Преимущества

Популярность деталей из ПВХ объясняется тем, что для них характерны вполне ощутимые плюсы.

Среди достоинств поливинилхлоридных фитингов можно выделить следующие:

• Устойчивость к химическим воздействиям. Детали не подвергаются коррозии, поливинилхлорид долгое время сохраняет эластичность, обеспечивая герметичность соединения.
• Небольшая масса. Трубная разводка оказывает минимальную нагрузку на несущие конструкции, что позволяет крепить ее практически где угодно.

• Разнообразие моделей. Без труда можно найти фитинг для любого диаметра труб и для любой конфигурации разводки.
• Простой монтаж своими руками. Пластик легко обрабатывается, а для соединения не требуются сложные инструменты: достаточно напильника для зачистки краев и поливинилхлоридного клея.
• Доступная цена.

Недостатки

Что касается минусов, то они тоже присутствуют.

И хоть фатальными их нельзя назвать, помнить о них нужно обязательно:

• Во-первых, для ПВХ характерна сравнительно низкая устойчивость к ударным нагрузкам. При сильном воздействии и труба, и фитинг могут треснуть, что приведет к образованию протечки.

Обратите внимание! Хрупкость поливинилхлорида возрастает при снижении температуры, потому наружные трубопроводы обязательно требуют утепления.

• Во-вторых, высокая эластичность материала может стать причиной нарушения герметичности стыка фитинга с трубой. Чтобы этого не произошло, нужно жестко зафиксировать все детали на несущих конструкциях (проще всего это сделать с помощью кронштейнов) и исключить изгибающие нагрузки.

Впрочем, если учесть эти моменты, то неприятных последствий вполне можно избежать.

Вывод

Трубы и фитинги из ПВХ можно по праву считать расходным материалом:

• они недороги;
• просты в обработке;
• но при этом обеспечивают требуемое качество прокладки коммуникаций.

Конечно, чтобы результат получился таким, какой нам нужен, стоит строго соблюдать правила соединения деталей, но в этом нам помогут советы, приведенные в тексте, а также на видео в этой статье.

ПВХ трубы и фитинги для водопровода — лучшая помощь при соединении устройств

В современном строительстве для обустройства водопроводов, канализации и кабель-каналов для прокладки различных коммуникаций, применяются исключительно пластиковые изделия. Они выгодно отличаются от уходящих в прошлое стальных и чугунных аналогов, которые были очень тяжелыми, сложными в сборке и недолговечными.

Еще больше упрощают сборку трубопроводов специальные детали, называемые фитингами. Фитинги для пластиковых трубок — это изделия из пластика различного состава, которые предназначены для соединения между собой отдельных секций трубопровода и конечных устройств.

Читателю предлагается ознакомиться с достоинствами фитингов для ПВХ труб, их разновидностями, назначением и особенностями установки.

Достоинства фитингов для пластиковых труб

После того, как десятилетиями люди имели возможность «наслаждаться» проблемами, связанными с установкой и эксплуатацией чугунных и стальных магистралей, появление пластика позволило ощутить, насколько практичны изготовленные из него изделия.

ПВХ трубы и фитинги для водопровода и канализации обладают такими достоинствами:

1. Легкость. Это качество позволяет проводить работы с длинными секциями большого диаметра без использования подъемной техники.
2. Простота сборки. Для обустройства магистралей нет необходимости применять дорогостоящее сварочное оборудование. Стыковка деталей проводится исключительно вручную.
3. Упругость. Подобное свойство очень полезно, так как здания подвергаются осадке, а магистрали — давлению и ударам. Секции из ПВХ могут гнуться и прогибаться. На их эксплуатационные качества это не оказывает никакого влияния.
4. Экологическая чистота. Фитинги для ПВХ трубок совершенно безвредны для людей, животных и окружающей среды. Их можно устанавливать в любых помещениях. Фитинги для пластиковых труб можно утилизировать без загрязнения атмосферы.
5. Возможность резки и распила простыми домашними инструментами. Для этого достаточно ножовки по металлу или специальных ножниц.
6. Гладкая внутренняя поверхность. Это позволяет жидкости и проводам беспрепятственно проходить все изгибы на пути магистрали. На внутренних стенках не скапливаются отложения, что было характерно для металлических аналогов.
7. Долговечность. Производители обычных и компрессионных фитингов для пластиковых труб гарантируют 50 лет службы этих деталей в условиях активной эксплуатации.
8. Стойкость к влаге. Поливинилхлорид не подвержен коррозии. Он не восприимчив к химически активным жидкостям, моющим средствам и маслам. На стенках изделий не заводится грибок и плесень.
9. Доступная цена. Это позволяет значительно снизить общую смету строительства или ремонта зданий и сооружений.
10. Хорошие диэлектрические свойства. Данное качество используется при прокладке силовых кабелей внутри помещений и на внешних стенах.

Преимущества сантехники из пластиковых труб с фитингами из ПВХ оценены, не только в масштабном строительстве, но и в частном секторе. Стенки магистрали поглощают шум воды, на их внешних стенках не образуется конденсат.

Разновидности пластиковых фитингов

В зависимости от поставленных задач, трубопроводы могут иметь различную конфигурацию. Чтобы построить многофункциональную систему канализации или водоснабжения, приходится использовать множество фитингов различного назначения, формы и устройства. Необходимо провести разводку воды по потребителям, предусмотреть возможность установки различной арматуры.

Для организации отвода стоков нужно учесть такие источники слива воды, как ванна, мойка, умывальник, унитаз, посудомоечная и стиральная машина. Соединение труб ПВХ фитингами позволяет все это сделать быстро и надежно. Герметичность всех соединений будет гарантирована.

В строительных магазинах можно приобрести такие виды фитингов для пластиковых труб:

1. Муфты. Применяются для соединения секций одного диаметра на прямом участке магистрали.
2. Переходники. Соединяют вместе фрагменты разного диаметра.
3. Тройники. Служат для введения/отведения двух труб в одну. Имеют различные углы ввода/вывода (45, 66 и 90 градусов).
4. Ревизии. Специальные фитинги для канализационных ПВХ труб с крышкой на резьбе. Используются для чистки трубопровода в случае засорения.
5. Обводы. Сантехнические фитинги для пластиковых труб, которые используют в качестве вставок в ровный участок для плавного обхода вертикальных стояков.
6. Заглушки. Это пробки, которые закрывают конечную точку магистрали или резервное отверстия. Могут быть резьбового или раструбного типа.
7. Обратные клапаны. Специальные устройства, которые предотвращают сток вниз чистой воды или движению вверх сточных вод.
8. Крестовины. Служат для соединения воедино нескольких линий.
9. Зажимы и хомуты. Предназначены для крепления водопровода и канализации на несущей поверхности.

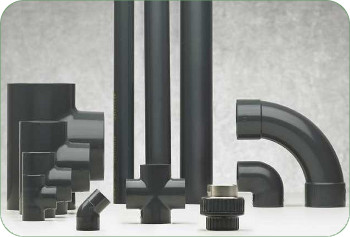

Фото ПВХ труб и фитингов для водопровода и канализации позволяет понять, насколько продуманы все нюансы, которые могут возникнуть при сборке различных конструкций. Предусмотрено абсолютно все, в том числе фитинги для соединения пластиковых труб с металлическими.

Особенности эксплуатации пластиковых изделий

Размеры пластиковых канализационных труб и фитингов довольно разнообразны. Их диаметр может быть от нескольких сантиметров до метра и более. В зависимости от назначения магистрали, ее отдельные участки могут стыковаться различными способами.

Соединение пластиковых труб с помощью фитинговых изделий может осуществляться с использованием таких типов изделий:

1. ПВХ трубы и фитинги под клей. Применяются для сборки кабель-каналов для коммуникаций и для трубопроводов холодной воды. Обеспечивают надежную фиксацию деталей и герметичность стыков.
2. Цанговый фитинг для пластиковых трубок различного размера. Это изделие служит для совмещения стальных и пластиковых труб без использования сварки и клея. Стыковка осуществляется вручную.
3. Раструбные. Соединение труб ПВХ фитингами проводится путем помещения одной секции в утолщенный конец другой. Прочность фиксации достигается за счет использования уплотнительного резинового кольца, размещенного в углублении раструба.

Для сборки отопительных и водопроводных систем может применяться специальное сварочное оборудование. На фото фитингов для пластиковых труб видны различия между отдельными группами этих изделий.

В зависимости от вариантов прокладки трубопровода секции и соединительные элементы для них подразделяются на категории, предназначенные для внутренних и внешних работ. Внешние изделия могут быть окрашены в оранжевый или в белый цвет. Внутренние линии имеют больший диапазон колеров.

На заметку. В продаже можно найти серые, белые и черные модификации. Работа с черными пластиковыми трубами и фитингами ничем не отличается от процесса сборки изделий другого цвета.

Особенности сборки трубопроводов

Соединение методом пайки

При сборке магистралей для подачи воды или отвода стоков, применяются разные методики соединения отдельных фрагментов.

Особенности различных способов сборки таковы:

1. Клеевая фиксация. Перед приклеиванием нужно убедиться в том, что детали подходят друг к другу. Затем их нужно очистить от мусора и обезжирить. Потом смазать клеем и соединить. После застывания промазать клеем место стыка.
2. Раструбная сборка. Это наиболее простой и быстрый процесс. Перед стыковкой нужно смазать поверхности деталей мыльным раствором. Аккуратно проталкивая и поворачивая фрагменты, соединить их воедино.
3. Цанговое соединение. Процесс состоит в том, что концы труб вставляются в цанговое устройство и зажимаются в нем вручную или с помощью гаечного ключа.
4. Сварка системы. Используется для создания систем отопления и водопроводов с различным объемом подачи воды. Для монтажа квартирного трубопровода используется специальный паяльник, который нагревает стыковочные концы до нужной температуры. После стыковки и остывания два фрагмента становятся единым монолитным узлом.

Обучающее видео соединения пластиковых труб фитингами будет отличным подспорьем для начинающих мастеров.

Видео про клеевое соединение фитинговых элементов с трубами

Фитинги для водопроводных труб ПВХ

ТМ РАСКО реализует фитинги для водопроводных систем из поливинилхлорида производства InstalPlast (Польша) и Мпласт (Украина).

• безукоризненным качеством
• высокой надежностью
• долговечностью.

Фасонные ПВХ изделия предназначены для соединения труб из непластифицированного поливинилхлорида в напорных системах питьевого водоснабжения.

Технические характеристики ПВХ фитингов для систем водоснабжения

ПВХ фитинги для водопроводных труб позволяют осуществлять надежный монтаж систем водоснабжения без применения сварки и специального оборудования.

В ассортименте нашей компании представлены ПВХ фитинги:

• муфты (d 90-400 мм)
• колени (d 90-400 мм)
• патрубки (фланец/гладкий конец) (d 90-315 мм)
• патрубки (фланец/раструб) (d 90-315 мм).

Фасонные изделия из поливинилхлорида для напорных водопроводных систем имеют серый цвет и пригодны для применения в водопроводах с рабочим давлением 6 атм. и 10 атм.

ТМ РАСКО осуществляет продажи и поставки ПВХ фитингов для водопроводных труб по всей Украине. Мы обеспечиваем своим клиентам оптимальные цены и гибкую систему скидок.

Сделать заказ и купить ПВХ фитинги можно, перезвонив нам по указанному на сайте телефону или заполнив форму обратной связи.

Виды фитингов для водопроводных труб

Фитинги для водопроводных труб – это основные элементы внутреннего водопровода, по средствам которых соединяются между собой трубы и другие элементы.

Также осуществляется переход с одного диаметра на другой, с одного типа соединения на другой, включая переходы на разные типы резьбы и так далее.

Фитинги приобретают вместе с трубами, так как для определенного вида труб существует свой вид фитингов. По типу соединения существуют следующие виды фитингов:

• компрессионные фитинги
• пресс-фитинги
• резьбовые фитинги
• сварные фитинги
• клеевые фитинги
• фитинги с закладными нагревателями.

Этот перечень вмещает в себе виды фитингов для полипропиленовых труб, виды фитингов для металлопластиковых труб, виды фитингов для пластиковых труб а также виды фитингов для металлических труб.

Компрессионные фитинги предназначены для монтажа ручным инструментом (гаечным ключом), который при повороте затягивает специальное обжимное кольцом внутри него, что приводит к фиксации его к водопроводной трубе.

Такие фитинги имеют недостаток: они не являются надежными и периодически могут ослабевать, что требует подтягивания фитинга.

Таким образом, водопровод с такими соединениями не может быть выполнен закрытым способом, или же нужно сделать специальные люки во всех местах таких соединений водопровода. Предназначение – устройство соединения металлопластиковых труб, труб из сшитого полиэтилена.

Пресс-фитинги являются наиболее надежными, так как соединения производятся за счет деформации (уменьшения диаметра) самой зоны фитинга, которая состыкована с трубой.

Это достигается путем применения ручного пневматического или электропневматического зажимного пресса инструмента.

В результате происходит прочное и надежное защемление трубы в нем, которое не ослабевает от перепадов давления воды, вибрации и других факторов. Применение – устройство водопроводов закрытого типа с металлопластиковыми/полиэтиленовыми трубами, а также медными трубами.

Резьбовые фитинги в современном водопроводе, особенно внутри дома практически не применяются, так как не рассчитаны на современные виды труб.

Такие фитинги имеют резьбу (внутреннюю или наружную) и на металлической трубе нарезается резьба, далее происходит соединение с применением сантехнической пакли и пасты.

Соединения являются прочными, что дает возможность применять их для устройства скрытых водопроводов однако они довольно трудоемкими в монтаже. Применение – устройство водопроводов с металлическими трубами (стальными, чугунными, медными), а также соединение различных видов труб с приборами-потребителями, счетчиками и водонагревателями.

Сварные фитинги в советские времена производились для соединения разных видов металлических труб (труб из черных и цветных металлов).

Они не имели резьбы, представлялись в виде металлических болванок с отверстиями для закладки труб с последующей фиксацией их по средствам электрической дуговой или газопламенной сварки.

Современные сварные фитинги же предназначены для устройства водопроводов из полипропиленовых труб и некоторых разновидностей металлопластиковых, сами они выполнены также из полипропилена/пластика.

Сварка (если это можно так назвать) происходит при помощи специального паяльника, который одновременно плавит внутреннюю часть фитинга и наружную часть трубы, после чего они состыковываются, образуя монолитное (цельное) соединение.

Такие соединения могут применятся для монтажа водопровода закрытым способом, и не требовать обслуживания вовсе.

Клеевые фитинги являются одними из наиболее надежных разновидностей и применяются для пластиковых ПВХ труб.

Суть их заключается в том, чтобы по средствам склеивания специальным составом зафиксировать трубу внутри фитинга.

При этом стоит заметить, что не просто склеивая, а расплавляя поверхность пластика, клеевой состав действует подобно сварке, производя надежное монолитное (цельное) соединение. Можно их применять для устройства скрытого водопровода, но чаще всего их применяют, например, в системах автоматов минеральных вод.

Фитинги с закладными нагревателями являются подразделением сварных фитингов, но преимущество их состоит в том, что сварной аппарат не нужен, так как нагревательный элемент, который плавит и фитинг и трубу, расположен внутри него.

Процесс монтажа выглядит так: трубы вставляются в фитинг, фитинг с помощью контактов, расположенных на нем, подсоединяется к специальному трансформатору, происходит расплавление и спаивание трубы внутри фитинга и самого фитинга.

Итак, в данной статье мы рассмотрели фитинги для пластиковых труб нового поколения, а также фитинги для стальных труб, которые уже мало применяются по причине трудоемкости монтажа, да и дороговизне в придачу. Также рассмотрели фитинги для медных труб, которые используются в основном в водонагревателях.

Но кроме этого, чтобы полностью раскрыть представление о соединениях водопроводных труб, можно в разделе «Сантехнические работы » ознакомиться с другой, опубликованной для Вас информацией.

Источники: http://pvhspec.ru/truby/pvkh-truby-i-fitingi-dlya-vodoprovoda/, http://www.rasko.ua/fitingi-pvh-vodoprovod, http://mastery-of-building.org/vidy-fitingov-dlya-vodoprovodnyx-trub/

Комментариев пока нет!

Поделитесь своим мнением

Канализационные системы из поливинилхлорида

Относительно недавно при обустройстве канализации в собственных и многоэтажных домах задействовали чугунную продукцию и металлические фитинги. Для проведения монтажных работ необходимо было применять разную сварку, в основном это была электросварка.

Но сегодня при создании наружных и внутренних канализационных сетей берут ПВХ трубы и фитинги для канализации (как они выглядят видно на фото). Использование комплектующих изделий, изготовленных из полимерных материалов, способствует решению многих задач по созданию инженерных коммуникаций и трубопроводов (прочитайте также: «Трубы ПВХ для канализации — технические характеристики и варианты монтажа»). Также их применение значительно удешевило обустройство канализационной системы.

Современные канализационные трубы ПВХ и фитинги имеют следующие преимущества:

• небольшой вес – этот нюанс имеет большое значение при планировании прокладки канализационных систем. Легкие изделия существенно облегчают процесс доставки продукции и проведение монтажных работ;
• долговечность – в среднем канализационные комплектующие изделия, в том числе фитинги для ПВХ труб канализации, способны прослужить 30-40 лет. Правда некоторые производители утверждают, что их продукция имеет полувековой срок эксплуатации. Дело в том, что эти трубы и фитинги устойчивы к воздействию ультрафиолета, повышенной влажности, воздействию разных агрессивных сред, изменениям температуры. Внутренняя поверхность этих изделий не зарастает отложениями и не покрывается коррозией;
• простота монтажа — все элементы канализационной системы приходится собирать в единую конструкцию вручную. Не требуется применение электрической и/или газовой сварки. Между собой ПВХ канализационные трубы и фитинги соединяют по аналогии с конструктором. Выполнить монтаж можно своими руками, без проведения специальной подготовки;
• большой ассортимент – сейчас производители выпускают фитинги для канализационных труб ПВХ в различных вариациях, и это позволяет выполнить установку канализационной системы наивысшего уровня сложности;
• доступная стоимость продукции.

Что представляют собой канализационные фитинги

Современные фитинги для канализационных труб – это обязательные элементы канализационных трубопроводов.

Они предназначаются:

• для соединения в единую конструкцию комплектующих изделий при обустройстве канализации в доме или квартире;
• для присоединения сантехнического оборудования к главной магистрали, отводящей стоки.

Область применения фитингов для канализационных труб

В настоящее время канализационные трубы и фитинги пластиковые чаще всего задействуют при обустройстве внутренней канализации в зданиях и строениях разного назначения:

• для постоянного отвода канализационных стоков при условии, что температура жидкости не превышает 80 градусов;
• для кратковременного отвода сточных вод (на протяжении не более одной минуты), температура которых составляет не более 95 градусов.

Трубы и фитинги для канализации из поливинилхлорида также разрешается использовать для перемещения химических стоков, если их pH равен от 2 (кислая среда) до 12 (среда щелочная). Если канализационная система будет использоваться для отвода промышленных стоков, не прошедших очистку, необходимо убедиться в ее устойчивости к влиянию химических реагентов.

Разновидности фитингов для канализации

Фитинги для канализационных труб ПВХ в зависимости от типа канализационной системы бывают предназначены:

• для монтажа во внутренних системах;
• для применения во внешних сетях.

В зависимости от способа соединения фитинги и трубы делятся на:

• изделия, соединяющиеся «под резиновое кольцо»;
• элементы под клеевой способ соединения без применения уплотнительных колец.

Фитинги «под резиновое кольцо» для внутренней канализации из ПВХ

Для обустройства внутренней канализации производители выпускают такие фитинги для пластиковых канализационных труб «под резиновое кольцо»:

1. Муфта. В продаже имеется несколько ее разновидностей — ремонтная полнопроходная и с упором.
2. Редукция. Ее используют, когда размеры канализационных труб и фитингов не совпадают и при переходе с чугунной трубы на пластиковое изделие.
3. Ревизия с крышкой – нужна для выполнения очистных мероприятий.
4. Тройник. Может иметь угол 45°, 67° или 90°.
5. Двухплоскостная крестовина. Бывает с углом 45° и 90°. Ее используют при раструбах разного диаметра.
6. Одноплоскостная крестовина. Может иметь угол 45° и 90°.
7. Отвод. Производится с углом 30°, 45° и 90°.
8. Заглушка.
9. Патрубок компенсационный.

Фитинги «под резиновое кольцо» для наружной канализации

Когда создается наружная канализация — трубы и фитинги соединяют «под резиновое кольцо» с применением следующих элементов:

1. Муфта.
2. Отвод. Может иметь угол, равный 15°, 30°, 45°, 67° и 90°.
3. Двухраструбный отвод (90°). У него с двух сторон присутствуют резиновые кольца.
4. Тройник. Продается с углом 45°, 67° или 90°.
5. Трехраструбный тройник с углом 90°.
6. Редукция. Ее применяют для перехода с трубы одного диаметра на изделие с другим диаметром.
7. Заглушка.
8. Одноплоскостная крестовина. Может иметь угол 90°.
9. Ревизия с крышкой.
10. Клапан обратный. Его устанавливают на трубопровод, проложенный горизонтально с уклоном 2 сантиметра на один метр.
11. Двухколенный сифон.

Фитинги под клеевой способ для канализации

Для соединения элементов канализации клеевым способом используют фитинги для канализационных труб ПВХ, которые одинаковы как для внутренней, так и для наружной сети:

1. Муфта.
2. Отвод. Может иметь угол 30°, 45°, 87° и 90°.
3. Тройник. Производится с углом 45°, 67° и 90°.
4. Ревизия с крышкой.
5. Редукция (переходник).
6. Заглушка.
7. Двухплоскостная крестовина. Может быть с углом 45° и 90°.
8. Седелка под клей с раструбом с углом 90°.
9. Седелка под клей, имеющая гладкий конец. Угол 90°. Этот элемент служит для врезки в стояки канализации.

Советы по выполнению монтажных работ

Когда монтируют фитинги для труб ПВХ для канализации необходимо придерживаться таких рекомендаций:

• резать ПВХ изделия нужно при помощи пилы с мелкими зубьями, поскольку именно данный инструмент оставляет на месте спила самые меньшие задиры. Также для резки можно брать отрезок троса, оснащенный двумя ручками;
• затем следует обработать получившуюся кромку на спиле. Удаление шероховатостей и неровностей предотвратит образование засоров и создаст плотное соединение между элементами;
• зачистку и склеивание производят насухо;
• при образовании на участке соединения пустот их нужно обработать клеем, нанеся его кистью.

При условии правильного проведения монтажных работ трубы и фитинги для прокладки канализационной сети прослужат указанный производителем срок. Читайте также: «Заглушка на канализационную трубу должникам — как её устанавливают, как убрать самостоятельно».

Технические характеристики

Эксплуатационные свойства ПВХ фитингов:

• легкий вес изделий;
• устойчивость к коррозии;
• высокие прочностные характеристики;
• несложный процесс монтажных работ;
• большой ассортимент;
• длительный срок эксплуатации;
• доступные цены.

По способу соединения труб, фитинги подразделяются:

• клеевые фитинги;
• под специальный резиновый уплотнительный сальник;
• резьбовые фитинги (используются в основном для присоединения сифона).

Размеры канализационных фитингов пвх: диаметры соединительных элементов для сборки внутренней канализации могут быть от 25 мм до 110 мм, толщина стенок изделий 3,2 мм; диаметры соединительных элементов для сборки наружной канализации могут быть от 110 мм до 630 мм, толщина стенок изделий от 3,2 мм до 15 мм.

Виды фитингов для ПВХ канализации

Внутренняя канализация собирается из пвх труб диаметром 25 мм, 40 мм, 50 мм, 110 мм. Трубы диаметром 25 мм, 40 мм используются для присоединения выпуска раковин и ванн к системе канализации. Трубы диаметром 50 мм. используются для водоотвода от сантехники (душевые кабины, умывальники и т.д.) до центрального стояка канализации. Трубы диаметром 110 мм. используются для сборки центрального стояка канализации и общего внутридомового трубопровода.

Фитинги НПВХ для внутренней канализации:

• Муфта, используется для соединения труб;
• Тройник, обеспечивает герметичное присоединение к центральному трубопроводу периферийных ответвлений;
• Отвод, используется для изменения направления трубопровода;
• Заглушка, используется для закрытия тупиковых ответвлений трубопровода.
• Переход, используется для соединения труб разного диаметра, или для перехода с трубы из чугуна на трубу из ПВХ;
• Ревизия с крышкой, обеспечивает доступ в трубопровод, с целью его прочистки;
• Крестовина, используется для присоединения к основному трубопроводу одновременно двух дополнительных;
• Патрубок, устанавливается для предотвращения деформации труб, при линейном тепловом расширении;
• Зонд вентиляционный, используется для вывода фанового стояка наружу.
• Напорные системы НПВХ используются в качестве подземных трубопроводов питьевой воды, а также напорной канализации. Соединение НПВХ труб производится посредством муфт, фланцевых адаптеров, тройников, отводов. Диаметр НПВХ напорных фитингов – от 110 мм. до 400 мм.
• Конфигурации фитингов ПВХ для наружной канализации и их функциональное назначение аналогичны, конфигурациям и функциональному назначению фитингов для внутренней канализации (муфты, тройники, отводы, заглушки и т.д.). Диаметры изделий могут быть от 110 мм. до 630 мм.
• Резьбовые фитинги ПВХ (ниппели, угольники, муфты, тройники, заглушки, шланговые переходники) применяются для соединения труб малого диаметра.
• Вентиляционные фитинги ПВХ (зонд вентиляционный), предназначены для вывода стояка канализации через крышу дома на улицу, для предотвращения появления неприятных запахов в помещениях. Фитинг имеет конфигурацию грибка (для предотвращения попадания осадков в канализационный стояк).
• Отличие ПВХ клеевых фитингов только в типе соединения, не в раструб под «резиновое кольцо», а при помощи клеевых составов.

ПВХ трубы и фитинги для водопровода

ПВХ трубы отличаются легкостью, негорючестью, устойчивостью к воздействию ультрафиолетовых лучей. Для сборки водопровода соединение ПВХ труб осуществляется посредством фитингов методом склеивания.

Соединение труб

Соединение труб ПВХ фитингами в основном осуществляется путем склеивания или установкой в раструб с уплотнительным резиновым кольцом.

Специальный клеящий состав наносится на соединяемые части фитинга и трубы. Под его воздействием стенки изделий размягчаются и можно их соединять.

Соединение ПВХ труб в раструб под резиновое уплотнительное кольцо на вертикальных участках трубопровода, всегда осуществляется раструбом вверх против движения жидкости.

Стоимость ПВХ труб и фитингов для канализации

Стоимость ПВХ труб для внутренней канализации колеблется в зависимости от длины и диаметра (диаметр от 40 мм до 110 мм) изделия, от 25 руб./шт. до 300 руб./шт.

Стоимость фитингов для внутренней канализации:

Муфта – от 20 руб./шт. до 50 руб./шт;

Тройник – от 30 руб./шт. до 70 руб./шт;

Отвод – от 15 руб./шт. до 40 руб./шт;

Заглушка — от 8 руб./шт. до 10 руб./шт;

Переход с чугуна – 25 руб./шт;

Переход эксцентрический – 30 руб./шт;

Ревизия с крышкой — от 30 руб./шт. до 70 руб./шт;

Крестовина — от 45 руб./шт. до 150 руб./шт;

Патрубок — от 25 руб./шт. до 55 руб./шт;

Зонд вентиляционный – от 35 руб./шт. до 80 руб./шт.

Стоимость ПВХ труб для наружной канализации колеблется в зависимости от длины, диаметра (диаметр от 110 мм до 630 мм) и толщины стенок изделия, от 60 руб./шт. до 11 500 руб./шт.

Стоимость фитингов для наружной канализации:

Муфта – от 100 руб./шт. до 8 500 руб./шт;

Тройник – от 300 руб./шт. до 37 000 руб./шт;

Отвод – от 120 руб./шт. до 20 000 руб./шт;

Заглушка — от 60 руб./шт. до 6 800 руб./шт;

Переход эксцентрический — от 130 руб./шт. до 7 500 руб./шт;

Ревизия с крышкой — от 200 руб./шт. до 2 500 руб./шт;

Обратный клапан — от 1 250 руб./шт. до 10 500 руб./шт.

Видео

Смотрите на видео монтаж канализационной трубы ПВХ клеем:

Преимущества оборудования системы канализации посредством соединения ПВХ труб и фитингов очевидны. И если трубопровод был смонтирован по всем несложным правилам, то прослужит такая канализационная система долгий срок без перебоев и аварийных ситуаций.

Трубы и фитинги ПВХ

Трубы из поливинилхлорида (ПВХ) очень востребованы в странах Запада и постепенно набирают популярность на российском рынке. Эти изделия используются в основном в канализациях и системах водоснабжения. Они превосходят полиэтиленовые и полипропиленовые аналоги по надежности и долговечности. Данный материал отличается высокой стойкостью к термической деструкции и способен выдерживать резкие перепады температур без потери эксплуатационных характеристик. А по сравнению с чугунными и стальными изделиями они обладают намного меньшим весом и совершенно не подвержены коррозии.

Разновидности ПВХ труб

Существует несколько типов ПВХ труб. Они различаются характеристиками и областью применения. Две основные разновидности – водопроводные и канализационные (последние, в свою очередь, могут быть жесткими или гофрированными). Кроме того, в зависимости от рабочего давления различают напорные и безнапорные трубоизделия из поливинилхлорида.

Канализационные изготавливают в соответствии со стандартом ГОСТ Р 51613-2000. Они имеют диаметр от 110 до 630 мм. Как правило, для небольших частных домов достаточно изделий диаметром 110 мм. По классу жесткости они бывают легкого, среднего и тяжелого типа. Они способны выдерживать давление 2, 4 и 8 атм. соответственно. Благодаря способности выдерживать низкие температуры, их можно использовать в системах не только внутренней, но и наружной канализации.

Во внутренних канализационных сетях применяют жесткие ПВХ трубы серого цвета. Изделия, предназначенные для использования вне зданий, имеют оранжевый цвет. Отдельной разновидностью является гофрированный трубопроводдля наружной канализации. Эти изделия обладают особой прочностью и могут эксплуатироваться при температуре от -40 до +45 град. Их используют в дренажных трубопроводах, в дождевых, санитарных и обычных системах канализации.

Водопроводные разновидности способны выдерживать давление до 10 атм. и температуру до 60 град. Их диаметр составляет 12-630 мм. Чаще используются изделия диаметром от 90 мм.

Напорные ПВХ трубы используются для транспортировки воды и жидкости в трубопроводах с давлением до 16 атм.

Монтаж труб ПВХ

Трубы из поливинилхлорида соединяют между собой при помощи фасонных изделий (фитингов). Фитинги бывают различных видов: уголки, муфты, заглушки, вентили и т.п. Они используются во внешних и во внутренних канализациях и позволяют без труда создать трубопровод требуемой конфигурации, формируя повороты, разветвления и прямые участки любой длины.

Соединение отрезков труб и фасонных изделий осуществляется, как правило, при помощи холодной сварки (клея). Для большего удобства монтажа и обеспечения максимальной герметичности трубопровода также применяют раструбные соединения с резиновыми уплотнителями. Таким образом, монтаж трубоизделий в домашних условиях легко осуществляется и производится вручную без особых сложностей. Однако при недостатке соответствующего опыта все же разумнее обратиться к профессионалам, поскольку в этом случае трубопровод будет более надежным.

Как выбрать трубу – советы покупателю

Чтобы купить трубу ПВХ надлежащего качества, которая прослужит долгое время, нужно подойти к вопросу приобретения серьезно и внимательно. К сожалению, не все компании реализуют действительно качественную продукцию. Особенно должна насторожить покупателя чрезмерно низкая цена. В этом случае высок риск приобрести товар с дефектами, который прослужит недолго и повлечет за собой ряд дополнительных расходов.

Главное – проверить целостность поверхности. Она должна быть гладкой, без сколов, деформаций и других повреждений. Цвет изделия должен быть однородным по всей поверхности: без пятен, вкраплений и пр. У водонапорных изделий уплотнительное кольцо должно плотно прилегать к внутренней поверхности. Это важный момент, который свидетельствует о надежности продукции.

Трубы из поливинилхлорида (ПВХ)

От продукции из полиэтилена и полипропилена трубы из поливинилхлорида (PVC) отличает стойкость к плавлению, а также термодеструкция. Трубы ПВХ обладают повышенной жесткостью (Е=3000 МПа), что позволяет использовать их для производства канализационных стояков больших диаметров.

Трубы и фитинги из ПВХ могут эксплуатироваться при температуре жидкости до 60ºС. Трубы не горючие и обладают более низким коэффициентом линейного теплового расширения по сравнению с трубами из полиэтилена и полипропилена.

Самозатухающая композиция поливинилхлорида исключает возможное возгорание кабеля от короткого замыкания и распространение пламени по трубе и кабелю, и является дополнительным изолятором. Труба ПВХ обладает высокими электроизоляционными свойствами. Диэлектрическая постоянная и коэффициент потерь низки и изменение влажности, и частоты влияют на эти показатели незначительно.

Трубы и фитинги ПВХ обладают следующими свойствами:

• ударопрочность;
• устойчивость к деформации;
• стойкость к химическому воздействию (материал стоек к действию большинства кислот, щелочей, растворов солей и водорастворимых органических соединений, но не стоек к действию ароматических и хлорированных углеводородов);
• стойкость к ультрафиолету и старению;
• трубы НПВХ обладают малым сопротивлением току воды;
• отсутствие электрохимической коррозии;
• плотность соединений клеевых фитингов и труб ПВХ.

Поливинилхлорид является светостойким и химически стойким, инертным материалом, имеющим высокую жесткость и очень низкую шероховатость поверхности.

Недостатки трубопроводов из непластифицированного поливинилхлорида (НПВХ)

Важным недостатком трубопроводов из ПВХ (PVC) является то, что при горении поливинилхлорид выделяет вредные для человека вещества (хлор и диоксины). Однако подобное происходит только при температуре свыше + 400 °С и в очень малых количествах. Кроме того, в некоторых случаях существенно повлиять на выбор материала может сложность переработки в сравнении с полипропиленовыми и полиэтиленовыми трубами.

Элементы трубопроводов из непластифицированного поливинилхлорида (фитинги и трубы НПВХ) не являются высокотеплостойкими. Технологически улучшить теплостойкость трубопроводов можно за счет увеличения хлора в материале с 57% до 65%. Однако, повышенное содержание хлора накладывает дополнительные ограничения на применение подобного вида труб, особенно в трубопроводах питьевого водоснабжения.

ПРОИЗВОДИТЕЛИ

ТРУБЫ НПВХ

Напорные трубы ПВХ и клеевые фитинги

Трубы ПВХ для напорных трубопроводов различного применения (канализация, водоснабжение, промышленные трубопроводы) отличаются от безнапрорных толщиной стенки и, соответсвенно, общей прочностью трубы.

Напорные трубы НПВХ выпускаются классами PN7,5, PN10, PN12,5, PN16 и способны выдерживать давление до 16 атмосфер.

Фитинги ПВХ для напорных трубопроводов, как правило, выпускаются классом PN16 для малых диаметров и классами PN10 и PN16 для средних и больших диаметров. Наибольшее распространение получили трубы и фитинги ПВХ класса PN10, которые имееют достаточную, в большинстве случаев, прочность и оптимальную стоимость.

Виды напорной трубы ПВХ:

• гладкие трубы под клеевое соединение
• напорные трубы с раструбом под клеевое соединение
• напорные трубы с раструбом под резиновое уплотнение

Раструбные трубы с резиновым уплотнением рекомендуется использовать в тех случаях, когда конструктивно необходима механическая прочность трубы, но действительное давление в трубе не будет превышать 6 атмосфер, что является целесообразным ограничением для надежности резинового уплотнения.

Во всех остальных случаях проектирования напорных трубопроводов из ПВХ рекомендуется использовать клеевые трубы и фитинги ПВХ. Клеевое соединение обеспечивает должную надежность трубопровода.

Монтаж напорных труб и фитингов из поливинилхлорида

1. Нанесение клея на трубу и фитинг

2. Соединение трубопровода

3. Готовое клеевое соединение


Источник http://otoplenie.site/kanalizatsiya/truby/fitingi-dlya-pvh-trub-vodoprovoda.html

Источник http://metalloprokat-staleron.ru/catalog/truby-i-fitingi-pvh/

Источник http://www.poliron.ru/%D0%BF%D0%B2%D1%85
