Фитинги для стальных труб – резьбовые, обжимные и т.д.

Фитинги для металлических труб. Виды, размеры и способы использования

Для того чтобы обеспечить разъемное соединение труб или направить общую магистраль при прокладке, для замены некоторых компонентов трубопроводов используют фитинги для металлических труб (с резьбой). Сегодня в продаже существует множество конусообразных и прямых соединений. Выполняются они из различных материалов с никелевым, хромовым или цинковым покрытием.

Как правило, соединения с резьбой используются на трубах, которые имеют сечение до 50 миллиметров. Для труб большим диаметром применяются фланцевые крепления. По функциональным возможностям и формам они ничем не отличаются, разве что разнятся параметры. Для производства применяется высококачественный чугун или сталь.

Если учесть место монтажа, установки фитингов, то изделия с резьбой для металлических труб классифицируются по следующим конструктивным параметрам:

• тройники – для соединения труб разных или одного диаметров;
• угольники – для изменения направления трубопровода;
• муфты – позволяют соединять неподвижные конструкции;
• отводы – используются для отклонения в вертикальном или горизонтальном положении магистрали под углом от 30 до 180 градусов;
• заглушки – герметизируют магистраль;
• ниппель – меняет давление в системе;
• штуцер – упрощает очистку, обслуживание магистрали.

Изготавливают вышеперечисленные изделия из таких материалов, как чугун, латунь, сталь, медь, нержавейка, бронза.

Существует метрическая и трубная резьба. Разница заключается только в шаге резьбы. Если прокладывается водопроводная или отопительная магистраль, то используется трубная или дюймовая резьба.

Для того чтобы соединить патрубки обогревателей, водонагревательных систем, фильтры, счетчики применяется также трубная резьба. Кроме того, данный вид резьбы используется при цилиндрических резьбовых соединениях.

Толщина стенок труб определяется на основании давления, под которым будет эксплуатироваться система.

Для редукторов или манометров используется метрическая резьба. Бывает внешняя и внутренняя резьба. Внутренняя резьба обычно встречается на гайках, а внешняя – на штуцерах.

Также будет полезным видео: Диаметры труб: 1/4, 3/8, 1/2, 3/4 и т. д. Дюймы и миллиметры

Резьбовые параметры

На каждом приборе имеется свой диаметр резьбы. Единицей измерения считается миллиметр или дюйм. Важно отметить, что сечение на любом резьбовом соединении из металла измеряется внутри.

Сечение креплений и труб из полипропилена измеряется с наружной части. Например, если сечение труб из пластика – 2 сантиметра, то аналогом из металла можно считать трубу с диаметром 1,5 сантиметра.

Точно так обстоят дела с фитингами.

Направление резьбы

Если деталь имеет правую резьбу для соединения, то ее накручивают по часовой стрелке, а левая резьба – наоборот. Иначе говоря, если резьба поднимается в левом направлении, то она – левая. В процессе монтажа водопровода обычно применяют правую резьбу.

Левая резьба преимущественно встречается при присоединении к батареям патрубков. С правой стороны радиатора находится правая резьба, и наоборот. Чтобы сделать переход на правую резьбу или же контур, необходимо иметь комплект из четырех футорок (две с левой резьбой и две – с правой).

Понадобятся также уплотнители из резины, спускные, воздушные клапана и заглушки.

Фитинги для металлических труб (резьбовые) каталог:

Латунные соединения

Латунные изделия обычно применяются при соединении труб из меди, латуни. Внутри соединения есть обжимное кольцо, которое обеспечивает хорошую прочность самого крепления. Устанавливается латунное соединение с помощью гаечного ключа. С его помощью закручивается гайка, затягивается до определенного уровня. Чтобы не было течи, нужно аккуратно закручивать гайку, чтобы не скрутить резьбу.

Крепления из меди

Коррозия и температурные перепады не страшны фитингам из меди. С их помощью можно соединять изделия из любых материалов. В то же время применение различных комбинаций может повлиять эксплуатационный срок магистрали. Не соединяется медь с оцинкованной нелегированной сталью. В противном случае быстро начнет развиваться коррозия, в результате чего края трубопровода будут разрушаться.

Чугунные соединения

Фитинги из чугуна – это соединения цилиндрической формы с резьбой на концах. Чугун отлично применяется в качестве материала для отводов, муфт, тройников, а также крестовин.

Для частой эксплуатации необходимо закладывать водостойкий материал. Чугун стоит не дорого.

Прочность материала и антикоррозионные свойства – отличные, но в некоторых случаях – даже их недостаточно для обеспечения высокой степени прочности магистрали.

Соединительные фитинги из стали

Стальные конструкции отлично зарекомендовали себя за счет высокой степени прочности, надежности, однако не стоит забывать о том, что качественное соединение будет только с фум-лентой или паклей. На основании материала, фитинги могут иметь резьбу разной длины. Основное предназначение стальных фитингов – соединение двух и более контуров разного сечения.

Фитинги из нержавейки применяются в разных соединениях. Преимуществом материала заключается в том, что нержавейку можно использовать многократно. Крепления можно сколько угодно собирать и разбирать – без потери качества.

Трубные сгоны

Сгоны – это патрубки, которые имеют резьбу на обоих концах (бочата, соединители стержневые). На одной стороне имеется короткая резьба на 5-6 нитей, а с другой – удлиненная – 20-30 нитей. С помощью сгона удается соединять две неподвижные трубы.

Смотрите видео: как работать со сгоном для труб

В фитинг или армирующий элемент вкручивается сгон, а с другой стороны устанавливается гайка, муфта. На конец трубы наматывают лен, покрывается уплотнителем. Муфту накручивают на конец трубы, подсоединяют к сгону. Между гайкой и муфтой закладывают лен, прижимая к муфте гайкой.

Трубные отводы

Отводы применяются для того, чтобы скорректировать направление трубопровода в горизонтальном или вертикальном направлении под углом 30, 45, 60, 90 или 180 градусов. Отводы имеют гладкий внутренний шар, который предотвращает появление на трубах налета.

Также ознакомьтесь с фитингами для врезки в трубопроводы Раветти.

По конструктивным особенностям трубные отводы бывают гнутыми и крутоизогнутыми, шовными и бесшовными. Популярностью пользуются отводы с углом 90 градусов. Чтобы выполнить гнутый отвод, используется труба с диаметром, который определяет способ производства конструкций:

• холодногнутых – от 15 м;
• горячо гнутых – с радиусом от 1,5 до 15 м.

Крутоизогнутые фитинги имеют небольшой угол сгиба, что упрощает компоновку всей магистрали. Однако из-за небольших параметров они не обеспечивают компенсацию теплового расширения труб, например, в системе отопления.

Чтобы создать отвод, применяется водо или газопроводная труба, а также бесшовные конструкции из стали с сечением 15-50 миллиметров.

Если изготавливаются крутоизогнутые трубы методом горячей протяжки или штамповки, то производитель ориентируется на температуру эксплуатации фитинга до 450 градусов.

Резьбовые тройники

Чтобы объединить трубы в сложную конструкцию, используют тройники. Они предназначены для фиксации бокового отвода к главной магистрали. Так удается обеспечить смену направления трубопровода под углом 90 градусов.

Выпускаются тройники переходные и ровные. Ровные переходники имеют одинаковое сечение на всех ответвлениях. Переходной тройник может иметь разные сечения отверстий.

Штампованные или бесшовные тройники могут использоваться под давлением до 16 МПа, а также при температуре до 450 градусов.

Резьбовые муфты

С помощью муфт можно соединять трубы без сварочного аппарата. При установке труб можно выполнять подключение с разными диаметрами труб, из разных материалов. Муфты классифицируются по таким параметрам:

• по местонахождению резьбы – снаружи или внутри. Первый вариант применяется при креплении элементов, которые имеют разную жесткость. Второй вариант применяется при соединении элементов одинаковой жесткости;
• по способу соединения – равнопроходный, который соединяет трубы одинакового сечения и переходной – для соединения труб, имеющих разные диаметры;
• разъемные или цельные муфты. Так, разъемные муфты упрощают монтаж, за счет чего можно отдельно фиксировать элементы муфты на трубах, а потом – выполняется соединение закрепленного к частям муфты трубопровода.

Заглушки на трубы

Заглушки применяются там, где невозможно постоянно перекрывать поток в одном или нескольких концах магистрали. Заглушки работают по тому же принципу, что и фланцевые соединения. Круглые стальные диски с отверстиями для продевания болтов или шпилек, с помощью которых выполняется фиксация.

Температура рабочей среды при заглушке может достигать 500 градусов. Фланцевые заглушки используют соответственно с фланцами. Конструкция – практически такая же, как и у фланца, только центрального отверстия нет. Изготавливают конструкции с помощью метода горячей штамповки.

Поворотные заглушки – это своего рода задвижки, которые герметизируют концы труб при наладочных, а также при проверочных работах. Используются заглушки при укладке основных ответвлений или трубопроводов. Давление в системе может быть от 0,35 до 38 МПа.

Выпускаются заглушки диаметром от 23 до 1420 миллиметров.

Резьбовые штуцеры

Штуцеры и гайки для труб служат для крепления амортизирующих компонентов. Несколько аппаратов обеспечивают эффективное использование при достаточной герметичности арматуры.

Если есть течь, значит давление в системе падает.

Чтобы защитить армирующие элементы, а также достичь максимального уровня гигиеничности оборудования, используются уплотнительные элементы, которые устанавливаются у головок гаек.

Также штуцерами называют патрубки для выпуска из магистрали жидкости или газа. Трубные резьбовые переходники имеют с двух сторон наружную резьбу, которая соответствует размерам муфты.

Если выполняется постоянное соединение трубопровода, то ниппель служит параллельно механической (силовой фиксацией).

Так, радиаторный ниппель помогает соединять секции батарей, а подбор нужно делать с левой или правой резьбой.

Также смотрите видео: Уплотнительные материалы. Лен, нить , клей герметик

Какие бывают ниппели

Встречаются ниппели в форме бочонка. Есть ниппели в виде шестигранника (между резьбой находится шестигранник, который упрощает монтаж).
Для пользователей мы предлагаем каталог фитингов с ценами.

Выбирая то или иное изделие, нужно учесть отрицательные стороны разъемного соединения. Прежде всего, будет соединяться множество деталей, а это – расходы на обеспечение герметичности магистрали.

Кроме того, нужно постоянно затягивать фитинги, если система ослабляется.

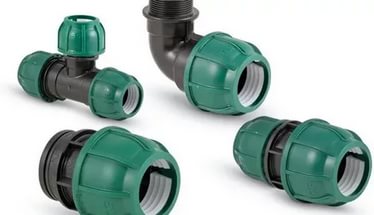

Обжимные фитинги для стальных труб: виды, классификация, размеры и маркировка компрессионных муфт

Здравствуйте, уважаемый читатель! Мы привыкли к тому, что монтаж и соединительный ремонт металлических стояков и отводов сопровождается такой малопривлекательной операцией, как сварка. Оказывается, можно обойтись без неё, применив обжимные фитинги для стальных труб. Рассмотрим подробнее эти устройства, плюсы и минусы, как и где лучше применять.

Что собой представляют и для чего они нужны

Изделия востребованы для совмещения железных труб. Они необходимы, когда нет возможности провести резьбонарезные или сварочные работы.

Элементы свободно надеваются на торец одного канала и крепятся с помощью прижимной гайки, а с другой стороны детали применяются различные варианты присоединения: резьбовые, такая же накидная гайка, угловая конструкция (на фото) и т.д.

Обжимными изделия называют из-за наличия обжимного кольца (или двух), посредством которого совершается процесс обжима трубы. Сухарь, как его именуют мастера, обжимает трубу под давлением гайки, накручиваемой на штуцер соединителя.

В результате получается соединение без применения сварки или резьбы. Подобные кольца называют ещё цангой. Материалом для этого важного и выдерживающего основательную нагрузку элемента служит чаще всего разрезное латунное кольцо, а иногда специально разрезная втулка.

Область применения

Компрессионный (ещё одно название прижимного фитинга) соединитель применяется в коммуникациях различного назначения:

• частном доме;
• многоэтажной застройке;
• коммунальных сетях;
• промышленных трубопроводах.

Им удобно монтировать стыки в угловых поворотах, на ответвлениях, при стыковке каналов разных диаметров. Устройство незаменимо при ремонте трубопроводов, когда в соединениях сгнивает резьба, а нарезать её заново нет возможности.

С помощью прижимных элементов монтируются не только металлические, но и металлопластиковые каналы. Соединители выдерживают любую рабочую среду: горячий пар, воду, газы, нефтепродукты.

Об устройстве и монтаже обжимных устройств рассказывается в этом видео:

Технические характеристики

Рабочие параметры фитингов действуют следующие:

• внутренний диаметр или условный проход;
• рабочий диапазон температур транспортируемой среды;
• давление в трубопроводе, которое способно выдержать устройство.

Как правило, большинство из них, в зависимости от материала изготовления, работают при температурах от -50° до +250°, давлении 1,6 Мпа, с проходным диаметром до 100 мм.

Строение и принцип работы

Конструкция изделия представляет собой муфту со штуцерами и резиновыми прокладками на них, прижимное кольцо (или два), накидные гайки.

Цанга, или прижимное кольцо, надеваются на торец трубы. Соединение происходит за счет прижимного действия накручиваемой гайки на обжимное кольцо и уплотнительную прокладку (на фото). Затягивается гайка с помощью разводного ключа.

По конфигурации прижимные фитинги выпускаются в следующих видах:

• угловых конструкций;
• тройников;
• переходов для стыковок при различных диаметрах труб;
• штуцеров;
• заглушек.

Преимущества и недостатки

Перечислим основные достоинства обжимных соединителей:

• возможность быстрой сборки-разборки соединения;
• простота и высокая скорость установки, что имеет значение в аварийных ситуациях;
• герметичность стыковочного узла;
• широкий выбор изделий по конфигурации и в разных диаметрах.

Вместе с тем прижимные элементы имеют особенности:

• они не любят механических воздействий: достаточно слабого удара и узел может потерять герметичность;
• не рассчитаны на высокое давление;
• резиновые прокладки быстро теряют характерные качества при высоких температурах, что неизбежно вызывает протечки;
• механизм соединения прижимной муфты со временем ослабевает, требуется регулярно подтягивать крепления.

Советы по выбору

Выбирая нужный фитинг, важно знать особенности трубопровода, в котором он будет использован. Так, для состыковки труб одинакового диаметра подбирают прямые муфты, при разных диаметрах – переходники.

Изделия с одним прижимным кольцом подойдут для металлических водопроводов, оснащенные двумя латунными втулками – для ремонта напорных магистралей.

Подбирают соединители по условному проходу и внешнему диаметру трубы, показателям давления и температуры рабочей среды. Эти данные можно увидеть на маркировке детали, которая должна быть отчетливо нанесена и содержать как можно больше сведений.

Примерная цена

Стоимость изделий меняется в зависимости от выбранных параметров (сечения, материала изготовления, типа устройства), бренда производителя.

Так, муфту компрессионную 20×½” с внутренней трубной резьбой для перехода с металлической трубы на ПНД можно приобрести за 47 рублей.

Латунный компрессионный фитинг для медных труб 15×½” итальянской фабрики Tiemme обойдется в 114 рублей, а обжимная муфта этого же производителя 20×½” – в 210 рублей.

Монтаж обжимных фитингов для стальных труб

К установке компрессионного соединения прибегают, когда для состыковки труб нет смысла нарезать резьбу или делать сварку, или невозможно произвести эти виды работ.

Главное – подобрать необходимый по параметрам фитинг и подготовить набор инструментов.

Поскольку состыковка производится разъемным средством, замуровывать соединение в стену или бетонную стяжку нельзя.

Необходимые инструменты и материалы

Из инструмента понадобится гаечный ключ необходимого размера или разводной.

Для среза и обработки трубы нужно иметь болгарку с диском и напильник.

Материалом служит сам фитинг. Как правило, пакля для накручивания гайки не нужна.

Технология монтажа

Важно правильно выбрать место состыковки труб. Возможно, предстоит срезать какую-то часть. Все это необходимо рассчитать до приобретения фитинга.

Суть обжимного метода соединения каналов заключается в правильном и последовательном выполнении операций надевания элементов устройства.

С практикой применения и монтажа рассматриваемых фитингов вы можете познакомиться, посмотрев данное видео

Ход работ

Последовательность выполнения монтажных работ такая.

1. Зачищают торец трубы, убирая заусеницы и неровности, остатки краски.
2. Располагают каналы строго по одной осевой линии.
3. На отвод одевают большую гайку.
4. Затем насаживают прижимное кольцо.
5. Последним надевается основание фитинга.
6. Гайку накручивают большим разводным ключом.
7. Она стягивает узел и получается надежное соединение.

Особенности установки

Обычно не рекомендуется ставить фитинги из материалов, отличных от тех, из которых произведен трубопровод. Но практика показала, что, например, латунные соединители прекрасно сочетаются с медными отводами, а медные соединители подходят для труб из любого сырья.

А вот соединения медными элементами оцинкованных отводов чревато быстрым проявлением ржавчины, что ведет к протечкам.

Заключение

Мы рассмотрели основные вопросы, связанные с применением и монтажом обжимных фитингов. Надеемся, что информация будет для вас полезной и пригодится на практике. Желаем вам успехов в ремонтных делах, подписывайтесь на наши статьи, делитесь опытом в социальных сетях.

(Пока оценок нет)
Загрузка…

Обзор фитингов для металлических труб: цена и размеры

Резьбовые фитинги служат для обеспечения разъемного способа соединения или смены направления общей магистрали во время монтажа и замены отдельных элементов трубопровода.

Виды покрытия фитингов:

• цинковым;
• хромовым;
• никелевым.

Резьбовые соединения чаще используются при работе с трубами сечением до 50 мм. Для контуров от 50 мм применяются фланцевые крепления. По форме и функциональным особенностям они ничем, кроме параметров и типа соединения не отличаются, для изготовления используется сталь и высокопрочный чугун (ВЧШГ).

Исходя из места установки и назначения, фитинги для металлических труб классифицируются по своим конструктивным особенностям:

• Угольники – для смены направления труб.
• Тройники – для подсоединения труб одного или разных диаметров.
• Муфты – для стыковки неподвижных конструкций.
• Отводы – для отклонения магистрали (в вертикальном или горизонтальном направлении) под углом 30-180 гр.
• Заглушки – для герметизации магистралей.
• Ниппели – для смены давления.
• Штуцеры – для упрощения очистки, обслуживания или замены сглаживающих поток элементов.

Изготовление конструкций производится с использованием разных материалов:

• нержавеющие;
• латунные;
• медные
• чугунные;
• бронзовые.

Виды резьбовых креплений

Различают трубную и метрическую резьбу. Основная разница заключается в ее шаге. При подводе отопительных и водопроводных магистралей чаще применяется дюймовая (трубная) резьба. Для присоединения патрубков водонагревательных систем, обогревателей, системы фильтрации, счетчиков, насосных аппаратов также служит трубная резьба.

Трубная резьба используется в цилиндрических резьбовых креплениях и в соединениях внутренней цилиндрической резьбы с внешней конической резьбой. Толщина стенок труб определяется предполагаемым давлением.

Метрическая резьба используется для манометров или редукторов. Она бывает внутренней и наружной. Первый варрант чаще встречается под названием гайки, а второй – штуцера.

Параметры резьбы

Все приборы обладают своим диаметром резьбы. За единицу измерения берется дюйм или мм. Важно понимать, что сечение всех резьбовых креплений, созданных из металла, замеряют внутри.

Сечение труб и креплений из полипропилена измеряется снаружи. Так, если сечение ПП труб составляет 2 см, то это выступает аналогом труб из металла сечением 15 мм, аналогичная ситуация и с фитингами.

Направление резьбовых нитей

Соединительные детали с правой резьбой вкручивают или накручивают по часовой стрелке, левые — наоборот. Другими словами, если резьбовые нити поднимаются в левом направлении, соответственно резьба левая.

При укладке водопроводной системы обычно используется правая резьба. Левая часто встречается при подключении патрубков к батареям. С правой стороны радиаторов находится правая резьба и наоборот.

Для перехода на правую резьбу и контур, предусмотренный к подсоединению, потребуется специальная комплектация из 4 футорок (2 с левой резьбой, и 2 с правой), резиновых уплотнителей, заглушек и спускных воздушных клапанов.

Соединения из латуни

Латунная комплектация хорошо применяется для фиксации медных труб. Обжимное кольцо, имеющееся внутри соединения, обеспечивает повышенную прочность крепления. Его размещение производится с помощью гаечного ключа. Он позволяет закрутить гайку, затянув ее до заданного уровня. Важно не свернуть резьбу, что приведет к течи.

К недостаткам относится необходимость в своевременном обслуживании, исключающем разбалтывание системы и низкий предел допустимого давления.

Медные крепления

Медные фитинги устойчивы к температурным перепадам и коррозии. Они позволяют соединять изделия из разных материалов. Однако использование разных комбинаций влияет на снижение эксплуатационного срока. Не рекомендуется соединять медь с оцинкованной нелегированной сталью. Это вызовет быстрое возникновение коррозийных процессов, приводящих к скорому разрушению фитинга и края трубопровода.

Соединения из чугуна

Чугунные фитинги являют собой соединения с цилиндрической резьбой на окончаниях. Этот материал удачно служит для создания муфт, отводов, крестовин и тройников.

Для многократного использования требуется размещение водостойкого материала.

Невысокой стоимости и прочности конструкций уступает низкий уровень антикоррозийной устойчивости, что заставляет производителей использовать более стойкие материалы.

Стальные соединения

Стальные конструкции хорошо зарекомендовали себя, благодаря прочным и надежным характеристикам, но не стоит забывать о прокладке фум-ленты или пакли для более качественного соединения. Исходя от материалов и параметров конструкций, фитинги могут обладать разной длиной резьбы. Основное предназначение фитингов выступает соединение двух или нескольких контуров одного и разного сечения.

Хорошо пользуются спросом нержавеющие конструкции, обладающие цилиндрической резьбой со специальным уплотнением. Основное преимущество заключается в многократном использовании. Например, при необходимости проведения ремонтных работ, эти крепления можно разбирать и монтировать снова без потери качества.

Сгоны для труб

Сгоны представлены патрубками с трубной резьбой на обоих концах. С одной стороны короткая (5-6 нитей) резьба, с другой – удлиненная (20….30 нитей). Сгоны обеспечивают соединение двух неподвижных труб.

В армирующий элемент или фитинг вкручивается сгон, с другой стороны ставится гайка и муфта, на конец трубы с коротким резьбовым витком наматывается лен и покрывается уплотнителем, затем совмещается с окончанием сгона. Муфта накручивается на конец трубы и подсоединяется к сгону.

Между муфтой и гайкой размещается лен и прижимается гайка к муфте.

Отводы для труб

Отводы используются для корректировки смены направления трубопровода в вертикальном и горизонтальном положении под углом в 30°, 45°, 60°, 90° и 180°. Они отличаются гладким внутренним шаром, предотвращающим образование налета на трубах.

По своим конструктивным особенностям отводы делятся на крутоизогнутые и гнутые, шовные и бесшовные. Особой популярностью пользуются отводы с углом поворота 90°.

Для изготовления гнутых отводов применяется труба с диаметром, определяющим способ изготовления конструкций:

• холодногнутых, от 15м.R;
• горячегнутых, с радиусом в 1,5-15м.

Служат для транспортировки воды, газа, неагрессивных жидкостей при максимальном нагреве до 175 С.

Крутоизогнутые изделия характеризуются небольшим углом сгиба, упрощающим компоновку магистрали.

Но из-за своих малых параметров они не обеспечивают компенсацию теплового расширения труб, например в отопительной системе.

Для разработки отводов используется водо- газопроводная труба (ГОСТ 326275) или бесшовные стальные конструкции сечением 15 – 50 мм. Бесшовные изделия с большим диаметром представлены в диапазоне:

При изготовлении крутоизогнутых труб методом штамповки или горячей протяжки, производители ориентируются на ГОСТ 17375.2001 и предусматривают эксплуатацию при температуре до +450 С.

Тройники резьбовые

Для объединения труб их в сложные конструкции служат тройники, предназначенные для фиксации бокового отвода к основной магистрали, что обеспечивает смену направления под углом 90°.

Тройники выпускаются в двух исполнениях: ровных и переходных. Первый вариант характеризуется одинаковым сечением всех ответвлений. Во втором случае предусмотрены разные сечения отверстий.

Применение штампованных и бесшовных тройников допускается при температуре -70С…+450С, давлении до 16 МПа.

Муфты резьбовые

Муфты позволяют обеспечить соединение труб без использования сварочного аппарата. В процессе монтажа допускается подключение трубопровода с разным размером и материалом.

Муфты классифицируются по следующим параметрам:

1. Способ соединения – равнопроходной, соединяющий трубы с одинаковым сечением и переходной для стыковки труб с разным диаметром.
2. Месторасположение резьбы – внутри и снаружи. Первый вариант используется при фиксации элементов трубопровода с идентичной жесткостью. Второй вариант применяется для крепления элементов с разной жесткостью или подключения гибких элементов.
3. Цельные и разъемные. Последние упрощают технологию монтажа, благодаря возможности отдельной фиксации элементов муфты на трубах, с дальнейшим подсоединением уже закрепленного к частям муфты трубопровода.

Заглушки для труб

Заглушки актуальны там, где требуется временное или постоянное перекрытие потока жидкости в одном или нескольких концах магистрали. Принцип действия заглушек схож с фланцевыми соединениями – круглые стальные диски с отверстиями для продевания болтов или шпилек для фиксации. Температура рабочей среды достигает до +500 гр.

Фланцевые заглушки применяются вместе с фланцем. Конструктивно они схожи с фланцами, но исключают наличие центрального отверстия. Изготовление конструкций осуществляется методом горячей штамповки.

Эллиптические конструкции представлены металлической пластиной в форме половинки эллипса. Они присоединяются к трубе и служат для ее герметизации. Для изготовления также используется метод штамповки.

Поворотные заглушки выступают в роли задвижек, и герметизируют окончания труб в процессе наладочной и проверочной работы. Заглушки применяются при укладке основных трубопроводов и ответвлений. Рабочее давление варьирует в диапазоне 0,25 – 38 МПа, а размеры – от 23 до 1420 мм.

Штуцеры резьбовые

Гайки и штуцеры для труб служат для крепления армирующих элементов. Ряд аппаратов обеспечивает эффективную эксплуатацию при достаточной герметичности арматуры. В случае протечки снижается давление в системе. Для защиты армирующих элементов и достижения максимальной гигиеничности оборудования, применяются уплотнительные элементы, размещаемые у головок гаек.

Штуцерами также называют патрубки для выпуска газа или жидкости из магистрали, в том числе для измерения давления. Ниже можно рассмотреть прямые и конические штуцеры редукционные.

Ниппели или бочонки

Трубные резьбовые переходники, оснащенные двусторонней наружной резьбой, соответствующей размерам муфты. При постоянном соединении трубопроводных линий, ниппель попутно служит для механической (силовой) фиксации. Например, радиаторный ниппель служит для соединения между собой секций батарей и подбирается с левой или правой резьбой.

Виды ниппелей:

• Бочонок.
• С шестигранником, (между резьбой размещается шестигранник для удобного монтажа).

Для удобства пользователей ниже представлен каталог с ценами на резьбовые фитинги. При выборе интересующего изделия, следует учесть отрицательные стороны разъемного соединения. Они включают большое количество деталей и затраты времени на обеспечение непромокаемой обмотки. Также требуется обеспечить регулярное затягивание в случае ослабления системы.

Каталог фитингов

Видео

Пресс фитинг под сварку

Главная » Статьи » Пресс фитинг под сварку

Фитинги для стальных труб – это соединительные элементы, играющие очень важную роль. В переводе с английского фитинг означает – монтаж, сборка. Трубопрокатный сортамент из стали применяют очень давно, его можно встретить в водо- и газо- проводных, обогревательных и сливных сетях.

Подверженность стальных трубопроводов к коррозийным образованиям привела к росту популярности изделий из пластика, но, тем не менее, от стальных магистралей отказываться не стали. Их высокая прочность и надежность позволяет трубопроводу выдержать высокое давление, низкие и высокие температуры.

Несомненно, преимущество полипропиленовых систем в системах отопления или водоснабжения, заключается в простоте монтажа, но показатель герметичности в этом случае остается под вопросом. А вот фитинги для трубопроката из стали позволяют полностью решить проблему герметизации, только их необходимо правильно выбрать и установить.

Что касается вопроса о стоимости стальных магистралей, то она не намного выше, если сравнить с пластиковым аналогом. Но, длительность срока использования даже не идет в равнение. Системы из стали, протянутые еще 50 лет назад, успешно функционируют до этого времени, а вот сможет ли такой период простоять пластик, никто не ответит.

При устройстве магистралей из пластика применяют крепежы, которые потом нельзя снимать во время ремонта, а в стальном трубопроводе любой отдельно взятый участок можно легко разобрать, и это благодаря фитингам.

Многие оправданно называют существенным недостатком стальных магистралей трудоемкий монтаж. Но такие трудности полностью компенсирует надежность и прочность созданной конструкции.

Детали, которые используют при строительстве стальной сети, могут быть разъемными и неразъемными. Неразъемные варианты предполагают сварку, а разъемные варианты предусматривают участие крепежных элементов на резьбе – фитингов.

Используемые механизмы могут иметь такие виды:

• крестовина;
• уголок;
• муфта;
• тройник;
• контргайка;
• переходник;
• заглушка;
• штуцер.

Стальные трубопрокатные материалы скрепляют посредством уже готовой резьбы, если таковая отсутствует, то ее можно нарезать специальными инструментами. Материал, который применяют для производства данных изделий это:

• чугун;
• черный метал;
• латунь;
• медь;
• нержавейка.

По способу соединения с металлической трубой они бывают:

• резьбовые;
• обжимные;
• фланцевые;
• сварные.

Сварные детали

Фитинги для стальных трубопрокатов под сварку называют самыми прочными среди аналогичных деталей. Планируемые для сварки детали отличаются гладким концом.

Сварные крепительные детали являются неразборной системой, это означает, что последующей разборке с вторичным использованием они не подлежат. Швы, которые производят посредством сварки не сильно заметно на трубе.

Система выбора таких деталей основана не только на сходстве объема крепительного элемента и самой трубы, но и на аналогичности свойств. Обязательным критерием при выборе должны быть показатели переносимости давления среды, которые предусмотрены ГОСТом, и этому требованию арматура обязана отвечать.

Варианты под сварку используют в системах, их помещают внутрь конструкции. Замена таких деталей не предусмотрена в течение очень длительного срока.

Резьбовые варианты

Резьбовые фитинги для металлических труб называют самыми популярными и универсальными для состыковки трубопрокатных материалов. Наиболее высокую популярность среди данных соединительных деталей завоевала их разновидность – «американка».

Это муфта с накидной гайкой. Соединение посредством этого элемента выполняется простым вращением гайки. Демонтаж соединения можно выполнять любое количество раз, и все остальные узлы при этом разбирать не нужно. В данном случае минимальное время на выполнение работы, невысокая стоимость и отличная ремонтопригодность.

Резьбовые механизмы – это практичный вид для тех, кто хочет установить комплектующие высокой надежности по доступной цене.

Резьбовые конструкции позволяют соединить трубы из стали разного диаметра.

Отличительные характеристики и преимущества данных деталей:

1. незначительная подверженность коррозийным процессам;
2. высокая устойчивость к влиянию агрессивной среды;
3. длительный срок использования;
4. надежность стыка;
5. удобный способ для соединения труб больших диаметров;
6. легкость применения и возможность демонтажа.

Обжимные фитинги

Обжимные фитинги для труб из стали являются универсальными соединительными деталями. Их можно использовать многократно. Они дают возможность изгиба трубопровода в любую сторону.

Состыковать трубы из стали посредством этих деталей можно без применения сварки и нарезки резьбы. Герметичность соединения при этом находится на высоком уровне.

Производят их из материалов, которые отличаются долговечностью, износостойкостью. При этом есть большая возможность выбора разных конфигураций конструкций.

Такие механизмы оснащены одним или двумя кольцами. Принцип функционирования основан на применении уплотнения из полимера. Под влиянием внешнего давления данный материал сжимается. При этом он плотно обхватывает внешнюю часть трубы, которую в него вставляют. В итоге получается соединение высокой герметичности.

Компрессионные (обжимные) фитинги для стальных труб не нужно монтировать посредством специнструментов. Устанавливать их просто и быстро.

Но, эти механизмы имеют существенный недостаток. У них невысокая устойчивость к механическому влиянию. При ударах и вибрации такая конструкция может дать протечку.

ВАЖНО! Перед тем, как применять обжимные (компрессионные) фитинги вторично без потери герметичности и прочности, рекомендуют поменять уплотнительное кольцо и прокладку из резины.

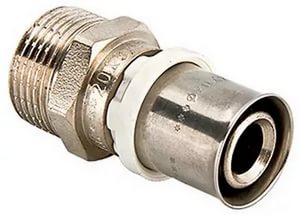

Пресс – фитинги

Пресс фитинг для стальной трубы это вид обжимных фитингов. Они позволяют создать полностью неразъемное соединение. Такое свойство относят к минусам, ведь использовать повторно их невозможно. В случае протечки такие крепления необходимо менять.

Что касается обжимных конструкций, то у них этого недостатка нет. Главным минусом обжимных и пресс – фитингов является не очень высокая надежность соединения. По этим причинам такие детали в процессе эксплуатации часто нужно подтягивать.

Главная область применения – это проведение строительных и ремонтных работ, где нужно выполнять состыковку трубопрокатных материалов, с внешним объемом не выше 6 см.

Удобные и не дорогостоящие обжимные детали почти не имеют недостатков, и во время эксплуатации не создают дополнительных проблем.

Чугунные фитинги

Чугунные фитинги для труб из стали относят к виду соединительной арматуры, которая применяется при прокладке трубопроводных разных диаметров.

Ковкий чугун, применяемый при производстве – это безоговорочная гарантия практичности и оптимального соотношения приемлемой стоимости и качества.

Изделия из чугуна оснащены внутренней и наружной резьбой, по этим причинам их можно использовать в любых условиях монтажных работ.

Бесспорным преимуществом в данной ситуации является то, что эти детали легко монтируются и снимаются. Все эти работы можно запросто выполнить своими руками.

Еще один плюс этих изделий это их длительный срок службы. Используя их можно быть уверенным, что они выдержат температуру до 175 градусов и давление в 16МПа.

Все чугунные изделия изготовляют в соответствии к стандартам ГОСТа.

Обширные возможности выбора, их доступная цена и быстрая доставка делают приобретение удобным и простым.

Оцинкованные соединительные элементы

Оцинкованные фитинги для стальных трубопрокатов являются состыковочными элементами для отдельных трубопрокатных изделий. Они пользуются самой высокой популярностью. Все дело в том, что оцинковка существенно повышает антикоррозийные возможности механизма, в результате он может прослужить больше 50 лет.

А в этой статье описан подробно процесс сварки оцинкованных трубопроводов.

Оцинкованные варианты арматуры применяют для стыков разного вида, поэтому они подразделяются на:

1. угольник;
2. муфта;
3. переходник;
4. крестовина.

Как и остальные аналоги, оцинкованные изделия соединяют несколькими методами. При этом работа с данными деталями имеет некоторые особенности. Например, сварка может повредить оцинковку.

Из всех методов наиболее предпочтительным является резьбовое соединение. Оцинкованные резьбовые изделия дают возможность сделать герметичный и надежный стык. При необходимости эти детали можно применить вторично.

Размеры

Размеры соединительных элементов для стальных труб играют важную роль. Ведь их применяют для магистралей с большим количеством ответвлений и для прокладки прямого трубопровода.

При правильном подборе размеров соединительных деталей можно надежно скрепить трубопровод и отопительные аппараты с разной резьбой и из разных материалов.

Диаметры выпускаемых фитингов соответствуют диаметру производимых труб, поэтому их выбор не составляет труда. Для правильного выбора необходимо точно знать размеры, взятых для работы трубопрокатных материалов. Размеры крепительной арматуры колеблются в рамках от 16 до 110 мм.

Варианты с небольшим диаметром (до 63 мм) используют для сетей, подводящих воду, подающих тепло с давлением до 16 атмосфер. А элементы большого объема можно поставить в систему, работающую при давлении почти в 10 атмосфер.

Фитинги «GEBO»

Фитинги Gebo для труб предназначаются для состыковки без резьбы и сварных работ в процессе укладки и ремонта различных магистралей. Они скрепляют эти элементы посредством уплотнительных колец и цанговых зажимов.

• Соединение без наличия резьбовой нарезки и необходимости сварных работ.
• Мгновенное устранение протечки без сварки и специнструментов.

Особо пригодные товары «Gebo» для:

• плохо доступных и корродированных участков магистрали;
• трубопрокатных материалов нестандартных габаритов;
• для трубопрокатного сортамента из несвариваемых материалов;

Основные преимущества элементов «Gebo»:

• монтаж разъемных соединений;
• короткий срок установки;
• нет необходимости в подрезании, пайке, поклейке трубопрокатного сортамента;
• запускать сеть можно непосредственно после монтажа;

Товары «Gebo» являются представителями линейки высочайшего качества, это подтверждают большое количество технических разрешений. Самым главным подтверждением является разрешение на установку в сети, транспортирующей питьевую воду.

Фитинги для стальных труб приобрести не сложно. Если возникают дополнительные вопросы по цене и характеристикам, то их можно уточнить у менеджера. Он поможет подобрать товар, полностью отвечающий пожеланиям клиента.

Фитинги для металлических труб резьбовые — каталог, размеры, ассортимент

Использование трубопроводов из металлов в бытовом хозяйстве, несмотря на активное вытеснение полимерами, до сих пор не утратило своей актуальности. Помимо сварки, для их соединения используют фитинги для металлических труб резьбовые, каталог которых предоставляют покупателю все фирмы-производители качественного товара.

Перед тем, как выбрать резьбовое соединение собираемой трубопроводной магистрали из металла, пользователю приходится рассматривать и сравнивать предназначенные для этих целей фитинги от широкого ряда как отечественных, так и зарубежных производителей. При этом помимо ценовой политики фирм из-за отличающихся материалов изготовления фитинговых соединителей, возможны различные варианты принятия решений от самых бюджетных до наиболее затратных.

Рис. 1 Примеры фитинговых соединений

Резьбовые фитинги для труб – материалы изготовления

Общепринято, что посредством резьб производят соединения в металлических трубопроводах диаметрами до 50 мм (2 дюйма). Для этих целей используют фитинги, выполненные из следующих металлов:

Сталь. Для производства фитингов по общепринятой технологии берут отрезки прута цилиндрического сечения, который формуют методом горячей штамповки. После этого в заготовках прорезают резьбовую насечку.

Многие частные компании-производители при изготовлении прямолинейных элементов (сгонов, бочонков, удлинителей) используют водогазопроводные трубы. Их условный проход, примерно равный внутреннему диаметру трубного проходного канала, для бытового использования соответствует цифровому ряду 10, 15, 20, 25, 32, 40, 50 мм и полностью соотносится с дюймовыми размерами.

Материалом для водогазопроводных труб являются углеродистые стали обыкновенного качества марок от Ст0 до Ст6 со степенью раскисления (по ГОСТ 380-2005): кипящая (кп), полуспокойная (пс) и спокойная (сп). Также для фитингов могут быть использованы нелегированные качественные и специальные марки конструкционных сталей от Ст8 до Ст60 (по ГОСТ 1050-2013).

Для защиты стальных деталей от коррозии, повышения эстетичности внешнего вида, их нередко покрывают цинком.

Рис. 2 Типоразмеры и масса водогазопроводных труб по ГОСТ 3262-75

Чугун. Данный тип фитингов получают после отливки и термообработки мягкого, вязкого и пластичного белого чугуна. Изделия могут выпускаться черного цвета без обработки или с цинковым напылением, повышающим их антикоррозионные свойства и придающим серебристую окраску. Главное преимущество чугуна — невысокая стоимость, лучшая, чем у сталей, коррозионная стойкость и в связи с этим более длительный эксплуатационный срок.

Нержавейка. Нержавеющую сталь с высоким сопротивлением коррозии получают добавлением в сплав не менее 13% хрома. Основные виды нержавейки для производства фитингов — марки 12Х18Н10т (18% хрома Х и 10% никеля Н), AISI 304 (аналог 08Х18Н10), AISI 316 (316L по ГОСТ – 03Х17Н14М3, 08Х17Н13М2, 316Ti – 10Х17Н13М2Т). Чаще всего их изготавливают из недорогой нержавеющий стали AISI 304, если требуются большая прочность и термостойкость, используют сплав с добавлением молибдена (М) AISI 316.

В отличие от AISI 304, обладающими некоторыми магнитными свойствами, сплав AISI 316 не магнитится.

Хотя нержавейка дешевле латуни, она превосходит ее по прочностным характеристикам, обладает большей термостойкостью. Прямолинейные фитинги из нержавейки в зависимости от сложности формы получают путем обработки цилиндрического прутка на токарных или с числовым программным управлением станках. Заготовкам более сложного конструктивного исполнения придают форму методом горячей штамповки, после чего на станках прорезают резьбовой профиль.

Рис. 3 Физические и механические параметры хромоникелевой нержавейки AISI 304

Латунь. Это самый популярный сантехнический материал, из которого выпускают подавляющее количество трубопроводной арматуры, представляет собой сплав меди и цинка, нередко с добавлением небольшого количества свинца. Для производства трубных фитингов используются деформируемые латуни с содержанием цинка 37 — 42% (например, ЛС59-1, зарубежный аналог CW617N). Металл обладает высокой пластичностью, антифрикционными и антикоррозионными свойствами, не намагничивается.

Латунные фитинги выпускают из прутка цилиндрической формы, его нарезают на фрагменты нужной длины и формуют методом горячей штамповки. Второй этап изготовления фитингов — нанесение на штампованные гладкостенные заготовки резьбовой насечки. Если детали имеют прямолинейную форму, этап формующей штамповки пропускают и в фрагменте прутка после протачивания канала просто нарезают наружную и внутреннюю резьбы.

Для повышения эстетичности внешнего вида латунные фитинги иногда покрывают хромом, а для увеличения срока службы используют никелевое напыление. Также дополнительные покрытия из различных металлов препятствует вымыванию вредного для здоровья цинка из латуни.

Рис. 4 Физические характеристики литейных латуней

Статья по теме:

Фитинги для полипропиленовых труб — ассортимент и варианты соединений. Возможно, также будет интересно узнать, какие бывают фитинги для полипропиленовых труб. Каталог, ассортимент, размеры и варианты переходов и соединенияй.

Бронза. Хотя резьбовые фитинги из бронзы, являющейся сплавом меди с оловом, не как часто встречаются в торговой сети, их выпускают довольно известные зарубежные компании (немецкий концерн Viega). Преимущества бронзовых сплавов перед латунными помимо их отличной коррозионной стойкости — более высокие жесткость, прочность и износостойкость.

Также бронза намного более коррозионно устойчива в сравнении с латунью при эксплуатации в соленой морской воде.

Существуют два основных класса бронз в зависимости от процентного содержания в них олова — безоловянные и оловянные. Для изготовления трубопроводной арматуры используют как оловянные марки бронз Бр.ОЦ, Бр.ОС, так и безоловянные Бр.АМ, Бр.АЖ.

Основные типы резьбовых соединений в фитингах

Потребителю полезно знать, что существует метрическая и дюймовая резьбы. При задании размерных параметров труб и их соединителей используют дюймы (или их числовой показатель в миллиметрах), выраженные в целых числах и дробных долях.

Так как типоразмеры металлических труб задают по диаметру их проходного канала (Ду, DN), их наружный радиус больше внутреннего сечения на толщину стенки. Один дюйм принимают равным 25,4 мм, наименьшая кратная размерная величина большинства фитингов равна 1/4 дюйма. Для специальных целей могут использоваться и другие типоразмеры резьбовых соединений в 1/8 и 1/16 дюйма.

Любая фирма-производитель обычно выпускает широкий товарный ряд своей продукции в диапазоне размеров от 1/2 до 2 дюймов.

Рис. 5 Главные типы и наименования фитингов на примере нержавейки

Несмотря на обширный ассортимент фитинговой продукции, по типу участков нанесения резьб их можно разбить на следующие четыре группы наименований:

Ниппель. Ниппелем или соединительной трубкой называют трубный отрезок, имеющий с двух сторон наружный резьбовой профиль. Его основное назначение — стыковка трубопроводных участков между собой или другими патрубками. Трубный отрезок может иметь двухстороннюю резьбу разных диаметров для перехода на отличные размеры трубопроводов (переходные ниппели).

Также для завинчивания ключом их центральная часть имеет шестигранный профиль. Сами трубопроводы для соединения с ниппелем должны иметь внутренние резьбы.

Муфта. Это короткий цилиндрический отрезок из металла с внутренней резьбой. Муфта предназначена для стыковки трубопроводных участков с внешней резьбовой насечкой. Если размеры внутренних стенок у муфт различны, их называют переходными, изогнутые разновидности — это отводы (углы, колена).

Изделия могут иметь сочетания муфтового внутреннего (В) и наружного (Н) резьбовых профилей.

Футорка. Короткий переходник, имеющий внешнюю резьбу большого диаметра и внутреннюю меньшего.

Переходник. Деталь, антипод футорки (иногда ее называют обратная футорка) с внешней резьбой малого диаметра и внутренней большого.

Это основные четыре типа резьбовых соединений, которые встречаются практически во всех фитингах.

Отдельно можно выделить американку — единственный соединительный элемент, где присутствует свободно вращающаяся вокруг развальцованного трубного торца накидная гайка с резиновым уплотнительным кольцом. Благодаря этому с ее помощью намного легче соединять резьбой неподвижные торцы трубопроводов (заменяет морально устаревший сгон).

Рис. 6 Каталог и стоимость цилиндрических фитингов Ду 20, Ду 25 и Ду 32 мм, гаек для сгонов из стали

Фитинги для металлических труб резьбовые — каталог

Фитинги металлические резьбовые поставляют на рынок широкий ряд российских предприятий и фирм, китайских, европейских компаний. Подавляющее большинство изделий выполнены из латуни и практически ничем не отличаются по внешнему виду у разных производителей. При выборе фитинговых соединителей потребитель может столкнуться с различными типами металлов их изготовления, также придется покупать товар, сравнивая цены и качество продукции от разных производителей.

Изделий из стали

Стальные фитинги находят применение при прокладке трубопроводов из аналогичного материала. Так как сталь давно утратила свою привлекательность для бытового использования, их в основном применяют для подключения новых радиаторных теплообменников к старым трубопроводам, проведения ремонтных работ. Стальные изделия отличает высокая температурная стойкость, прочность, для защиты от коррозии многие фитинги покрывают цинком.

Стальные муфты с цилиндрической резьбой без и с цинковым покрытием изготавливают по ГОСТ 8966-75. Они рассчитаны на давление в системе до 16 бар и температурные параметры рабочей среды не выше 175 °С.

Сгоны, бочонки выпускают из отрезков водогазопроводных труб по ГОСТ 8969-75.

Рис. 7 ГОСТ 8969-75 и 8966-75 на типоразмеры стальных сгонов и муфт

Статья по теме:

Какими бывают фитинги для металлопластиковых труб, особенности монтажа. В статье рассказывается про варианты соединения металлопластиковых труб, виды фитингов, обзор лидирующих производителей и инструкция по монтажу.

Каталог резьбовые фитинги для стальных труб одного из их производителей и продавцов (компания Проконсим) состоит из следующих позиций:

• Сгоны с двухсторонней резьбой (одна из сторон имеет большую длину витков) из обычной черной оцинкованной стали. Сгоны предназначены для соединения двух неподвижных трубопроводов.
• Цилиндрические бочонки из черной и оцинкованной стали с двухсторонней наружной резьбовой насечкой.
• Бочонки с односторонней резьбой под приварку.
• Муфты отличных типоразмеров для наружной стыковки трубопроводов.

Стоит отметить, что фитинги стальные резьбовые не так часто можно встретить в продаже, да и их ассортимент довольно узок. В основном это изделия из трубных отрезков с нанесенной резьбой, которые изготавливают мелкие фирмы полукустарным способом без применения высокотехнологичного оборудования.

Рис. 8 Ассортимент китайских фитингов из AISI 304

Фитингов из нержавейки

Фитинги для труб из нержавейки в силу ряда причин практически не изготавливают крупные фирмы с общеизвестными брендовыми названиями. Чаще всего подобная продукция попадает на отечественный рынок из Китая. Для изготовления фитингов в основном используется недорогая разновидность нержавейки марки AISI 304.

Ассортимент фитингов из AISI 304 довольно широк, к примеру, представленный на платформе Alibaba каталог товара может содержать несколько десятков наименований.

Изделий из чугуна

Та же компания Проконсим, представленный к продаже товар которой рассматривался выше, реализует фитинги из чугуна в следующем ассортименте:

• Короткие и длинные муфты без и с оцинкованным покрытием.
• Переходные муфты.
• Отводы (колено, угольник) под 90 градусов с двухсторонней внутренней резьбой без и с оцинковкой.
• Отводы с наружным и внутренним резьбовыми профилями.
• Переходные угольники с внутренней резьбой различных диаметров.
• Тройники с одинаковыми патрубками и переходные с отводом меньшего диаметра с оцинковкой и без оцинковки.
• Крестовины с одинаковыми размерами патрубков и переходные.
• Ниппели, переходники и футорки с оцинковкой и без нее.
• Американки простые и с цинковым напылением.

Стоит отметить, что ассортимент фитингов из чугуна намного шире, чем у аналогичных изделий из сталей. Их производят многие отечественные и китайские предприятия.

Рис. 9 Разновидности чугунных фитингов Ду 25 мм и их стоимость

Латунных фитингов

Латунные фитинги относят к универсальной арматуре – с их помощью монтируют все полимерные, медные, из нержавейки трубопроводные коммуникации за исключением черных сталей – эти материалы относят к несовместимым.

Фитинги из латуни выпускают все всемирно известные производители трубопроводной арматуры, передовые отечественные и китайские компании с хорошо зарекомендовавшими себя брендами.

Среди поставщиков высококачественного товара можно выделить ряд следующих фирм-производителей:

Valtec. Совместная российско-итальянская компания выпускает длинную линейку разнообразных фитингов с никелевым и хромированным напылением. Довольно большую группу составляют изделия для подключения гибких поливочных шлангов. Основная товарная группа от Валтек состоит из удлинителей, бочонков, футорок, муфт, отводов, тройников, прямых и угловых сгонов, ниппелей, переходников, американок, заглушек. Трубный диаметр всех элементов не превышает 2-х дюймов.

Рис. 10 Ассортиментный перечень продукции Stout

Stout — бренд итальянской компании, выпускающей аналогичную с Valtek товарную группу латунных фитингов. Товар изготавливается из высококачественного пищевого латунного сплава в основном без никелевого и хромового напыления. Отличительная особенность продукции STOUT помимо отличного качества (обработка деталей на современных высокотехнологичных станках с ЧПУ) — очень широкий ассортимент из более чем 300 наименований товара.

MPF — латунные фитинги российской компании-производителя MasterProf, выпускаемые с никелевым покрытием. MasterProf поставляет на рынок довольно длинную линейку фитинговых соединителей размерами не более двух дюймов.

Millennium — фитинги китайского производства с брендовым названием, связанным с Россией. Изделия марки Миллениум выпускают из латуни марки CW617N без наружного покрытия. Они рассчитаны на эксплуатацию при температурах рабочей среды до 120 °С ее давление не более 16 бар.

Изделий из бронзы

Пожалуй, единственная фирма-производитель широкого ряда бронзовых фитингов для металлических труб — немецкий концерн Viega, являющийся крупнейшим европейским поставщиком сантехнического оборудования и арматуры.

Ассортиментный перечень бронзовых изделий от Viega полностью совпадает с каталогами латунных, линейка товара состоит из более чем 200 позиций.

Рис. 11 Ассортиментный перечень бронзовых фитингов от Viega

Основным материалом изготовления практически все резьбовой фитинговой арматуры является чистая или с никелевым, хромированным покрытием латунь. Латунные фитинги выпускают большинство отечественных, китайских и европейских производителей. Остальные материалы, которыми являются углеродистая сталь, нержавейка, чугун и бронза намного менее востребованы при изготовлении фитинговых соединителей. Товар из них выпускается единичными компаниями или как более дешевая альтернатива латунным изделиям.

Фитинги для подключения. Фитинги для монтажа трубопроводов

Фитинги — это устройства, необходимые для соединения отдельных частей трубопровода в единую систему. Для разных трубопроводов используются различные аксессуары. При этом для обустройства одной системы, они могут быть нескольких видов.

Правильно подобранные фитинги для водоснабжения своего дома – гарантия надежной эксплуатации трубопровода. А как это сделать, подскажет статья.

Виды фитингов

Для монтажа труб водопровода используются такие типы фитингов:

• Муфты, служат для соединения отдельных частей трубопровода.
• Уголки, используются для изменения направления прокладки труб.
• Тройники и кресты, предназначены для разветвления трубопровода.
• Сгоны, соединяют уже проложенные трубы.
• Переходники.

Совет: В местах, где трубопровод изгибается, нужно использовать гибкие трубы, или специальные фитинги.

Основные виды элементов для соединения водопроводных труб представлены в таблице:

Устанавливаются при соединении различных участков водопровода, рукавов, шлангов, без изменения направления укладки труб.

Диаметры и материал деталей соответствуют диаметрам и материалам соединяемых труб.

Основной функцией элемента является обеспечение герметичного соединения ровных участков водопровода.

Материалы для фитингов

Все соединительные элементы для водопроводной сети классифицируются по материалам изготовления.

• Фитинги медные для водоснабжения.

Преимущества использования таких изделий:

1. При эксплуатации медных изделий температурный диапазон может составлять от (-200° C) до (+250° C).
2. От воздействия низких температур пластичность и прочность меди не снижаются, а возрастают, в отличие от других материалов.
3. Устойчивость к образованию коррозии, вредному воздействию ультрафиолета. Не подвержены разрушительным действиям многих агрессивных химических соединений.
4. Легкий монтаж медных элементов.
5. Низкий коэффициент шероховатости.
6. Экологически чистый материал.
7. Красивый внешний вид позволяет не маскировать фитинги, а выбирать открытую прокладку, сделав их элементами дизайна.

К недостаткам можно отнести:

1. Высокую стоимость.
2. Несовместимость с другими видами металлов, например: при соединении со стальными трубами происходит электролитическая реакция, что приводит к коррозии металла.

Совет: Чтобы избежать коррозии, следует использовать специальные переходники.

• Пластиковые.

Использование пластиковых изделий – оптимальный вариант для водопроводной системы, особенно если фитинги компрессионные.

1. Легкий монтаж.
2. Относительно небольшая цена.
3. Не образуется коррозия. Реагируют лишь на щелочь и прочие агрессивные химические реагенты.
4. Выпускаются самых разных вариантов и модификаций, включая компрессионные фитинги, которые позволяют выполнять соединение в узлах под углом.
5. Использовать можно пластиковые фитинги для питьевого водоснабжения, отопления, отвода воды.

1. Неустойчивость к ультрафиолетовым лучам.
2. Низкая прочность к механическим воздействиям.
3. Не всегда возможен отвод сточных вод, особенно при расположении канализации в холодном климате.

• Из поливинилхлорида – ПВХ.

• Полиэтиленовые – ПНД.

• Полипропиленовые – PPR.

Использование фитингов из поливинилхлорида, полиэтилена и полипропилена — очень практичное решение, в котором разумное соотношение качества и цены, по сравнению с изделиями, изготовленных из других материалов.

Отличаются длительным сроком эксплуатации и экологической безопасностью. Выдерживают высокие температуры и большие перепады давления внутри системы.

• Латунные.

Используются чаще всего домашними мастерами при сборке своими руками самых разных трубопроводов. Ассортимент таких изделий превосходит наборы фитингов из любых других материалов.

• Чугунные – тройники, повороты, отводы.

Применяются такие изделия достаточно редко, но относительная дешевизна удерживает их на рынке деталей для трубопроводов. Это твердые, но достаточно хрупкие детали, боятся сильных ударных нагрузок, особенно в системах с наличием гидроударов — резких скачков давления в трубопроводах с наличием в них жидкости.

• Стальные.

Их ассортимент аналогичен чугунным деталям, но чаще изделия выполняются без резьбы, под сварку, включая для трубопроводов, изготовленных из нержавеющей стали.

Выбор фитингов для системы водоснабжения

Прежде, чем приобретать аксессуары для водоснабжения стоит познакомиться с некоторыми рекомендациями специалистов:

• Для стыковки полимерных труб, применяются компрессионные фитинги: муфты, тройники, переходники.
• При установке на полимерные трубы резьбовых фитингов, необходимо обеспечить легкий доступ к ним для быстрого устранения протечки.
• Резьбовые фитинги для полимерных труб следует подбирать такие, чтобы они надевались на трубы с некоторым усилием, что предотвратит течь системы.
• Если не удается избежать в пластиковых трубах резьбового соединения, для надежности лучше применять фитинги «американка».
• Скреплять металлополимерные трубы лучше металлическими или пресс-фитингами и армированными комбинированными резьбовыми обжимными деталями.
• Выпускаются металлополимерные трубы, монтаж которых выполняется сваркой. Это улучшает надежность соединения и увеличивает сопротивление системы к восприятию нагрузок.
• Металлические трубы соединяются резьбовыми металлическими фитингами, изготовленными из аналогичных материалов (см. ). Однако, бывают исключения. Например, латунные фитинги можно использовать на стальных или чугунных трубах — они довольно прочные и не подвергаются деформации и коррозии. Для медных труб должны применяться только медные фитинги – элементы системы соединяются пайкой.

Совет: В многоквартирных домах использовать самодельные фитинги нельзя. Возможные гидроудары, способные вырывать из батарей даже чугунные пробки.

Для частных домов или загородных дач такое решение вполне приемлемо. Самодельный примитивный фитинг представляет собой отрезок обычной полипропиленовой трубы, на которую плашкой нарезана резьба.

Это позволяет монтировать деталь без использования паяльника, как обычные латунные резьбовые фитинги. Испытание таких систем под давлением показали, что они свободно могут выдерживать давление в 16 атм. Но не стоит такие системы нагружать давлением превышающим 4 атм, что вполне приемлемо для частного дома или дачи.

Соединение полиэтиленовых труб

Качественное соединение трубопроводов из ПЭ выполняется двумя способами:

• Разъемным . При этом соединении происходит обжим изделий компрессионными фитингами, или с использованием стальных фланцев. Для выполнения процесса правильно, существует специально разработанная инструкция.
• Неразъемным . Этот процесс выполняется сваркой встык или муфтовой сваркой. Для соединения деталей с трубопроводом применяются сварные фитинги, которые называются сегментными, и состоят они из отдельных секций . Сварные фитинги используются для соединения труб в местах их разветвления. Трубопроводы с сегментными фитингами, применяются для транспортировки воды, и других жидких, и газообразных составов.

Муфтовая сварка производится с электросварными фитингами, образец которых можно видеть на фото.

Технология «электроплавлением», при которой используются электросварные фитинги, самый распространенный способ сварки полиэтиленовых труб. Электросварные муфты устойчивы к коррозии, к воздействию вредных химических веществ, ударопрочные, имеют большой срок службы.

Как правильно стыковать трубы с электросварным фитингом, показывает видео в этой статье.

Соединение чугунных и полипропиленовых трубопроводов

Полипропиленовые трубы — это отличная замена чугунных и стальных изделий в системах водоснабжения горячей и холодной воды и отопления.

Соединения ПП изделий выполняется двумя способами:

• С применением компрессионных фитингов, которые позволяют соединить ПП трубы без сварки. Монтаж выполняется при помощи обжимного и резинового уплотнительного колец, что создает высокую герметичность соединения всех узлов.
• Диффузной сваркой. Это выполняется в раструб или встык, что более эффективно.

Чугунные аксессуары изготавливаются литьем по соответствующим ГОСТам, и используются для соединения водо- и газопроводных систем. Чугунные узлы используются при монтаже отопительных систем, бытовой техники. Соединяются чугунные элементы раструбным, или безраструбным способами.

Организация водопровода в частном доме, начинается с выбора качественных водопроводных труб, и подбираются фитинги для внутреннего водоснабжения. Затем выполняются работы с ними, склеивание или сварка, монтаж водопровода, чтобы обеспечить качественную подачу воды.

Материалы, для сооружения системы водопровода, следует выбирать так, чтобы с ними было легче справиться самостоятельно.

Cкидку уточняйте у менеджера

Артикул	d, мм.	P, бар.	l, мм.	Упаковка, м.	Ед. изм.	Цена с НДС, Руб./Ед
1023045	16	6+10	300	2	шт	1340,00
1023046	20	6+10	300	2	шт	1451,00
1023047	16	6+10	1100	2	шт	2665,00

Изготавливается из никелированной медной трубки 15 х 1 мм. Подлключение медной трубки 15 х 1 мм к радиаторному узлу 3/4″НР Евроконус необходимо выполнять резьбовым адаптером Uponor 15Cu (арт. 1013830)

Cкидку уточняйте у менеджера

Зажимной адаптер Uponor 15Cu-3/4″ВР Евроконус
Для подключения медной трубки 15 х 1 мм. тройников и уголков Uponor Q&E RC и Uponor MLC 15Cu к радиаторным узлам 3/4″НР Евроконус. Внутренняя резьба 3/4″ВР Евроконус. Состав: покрытая латунная гайка, встроенное латунное зажимное кольцо и уплотнительный конус EPDM.

Cкидку уточняйте у менеджера

Ниппель переходной RC Uponor 15Cu-3/4″ВР Евроконус
Изготавливается из покрытой латуни, самоуплотняющийся. Предназначен для радиаторных узлов с внутренней 1/2″ВР, служит переходом с внутренне резьбы 1/2″ВР на наружную резьбу 3/4″НР Евроконус, совместим с резьбовым адаптером 15Cu.
Оребренная гайка под гаечный ключ 30.

Cкидку уточняйте у менеджера

Зажимной адаптер Uponor PE-Xa 3/4″ВР Евроконус S3,2

Cкидку уточняйте у менеджера

Артикул	d, мм	ВР, дюйм	s, мм	P, бар	SW, мм	Упаковка, м.	Ед. изм.	Цена с НДС, Руб./Ед
1057441	16	3/4	1,8/2,0	6	30	10	шт	558,00
1057442	20	3/4	1,9/2,0	6	30	10	шт	558,00

Зажимной адаптер Uponor PE-Xa 3/4″ВР Евроконус S5
Изготавливается из покрытой латуни. Внутренняя резьба трубная цилиндрическая 3/4″Евроконус. Для присоединения труб Uponor PEX к радиаторным узлам и коллекторам с наружной резьбой 3/4″НР Евроконус.

Cкидку уточняйте у менеджера

Узел нижнего подключения радиатора Uponor Smart Radi
Узел для подключения к радиатору с нижней подводкой.
Варианты исполнения: прямое, угловое, с байпасом, без байпаса. Имеет встроенный запорный шаровый клапан.
Материал — покрытая латунь.

Какие фитинги нужны для подключения радиатора отопления, изготовленного из чугуна или алюминия? Нужно ли комплектовать отопительный прибор какой-либо запорной или регулирующей арматурой? В нашей статье мы постараемся дать читателю советы по выбору оптимального набора оборудования и по его монтажу.

Сгоны и американки

Что это такое

Начнем с небольшого экскурса в историю.

Совсем недавно по историческим меркам — какие-то двадцать-двадцать пять лет назад — в нашей стране массово продавались и использовались всего три типа отопительных приборов:

• Конвекторы, представлявшие собой с напрессованными на нее для увеличения теплоотдачи стальными же пластинами.

Уточним: опционально в их конструкции могли присутствовать декоративный экран и жалюзи для регулировки теплоотдачи.

• Пластинчатые радиаторы — две штампованные стальные пластины, проваренные по периметру. Теплоноситель передвигался по лабиринту пазов между ними.
• Чугунные секционные радиаторы. Они, думается, не нуждаются в представлении, поскольку и сейчас установлены в большинстве квартир.

Способа крепления предусматривалось всего два:

1. Сварка . Приваривались к подводкам исключительно конвектора: их механическая прочность и срок службы, как минимум не уступающий продолжительности эксплуатации стояков и подводок, не предполагали демонтажа для ремонта или замены.
2. Сгоны . Муфта (в случае конвектора или пластинчатого прибора) или радиаторная пробка (в случае секционного радиатора) сгонялась по длинной резьбе на подводке, одновременно наворачиваясь на резьбу прибора или вкручиваясь в нее. Затем соединение герметизировалось подмотанной контргайкой.

Первые алюминиевые радиаторы монтировались по старинке — на сгонах. Однако через несколько лет массово распространились простенькие фитинги — американки, включавшие разъемные соединения с накидной гайкой и резиновым уплотнителем. Их главным достоинством стал простой и быстрый демонтаж прибора: операция, ранее занимавшая до получаса, теперь отнимала не более минуты и не требовала больших усилий.

Справка: чугунная радиаторная пробка из нового радиатора может быть выкручена газовым ключом номер 2.
Чтобы справиться со старой прикипевшей пробкой, его приходится удлинять рычагом или использовать ключ номер 4.
При этом пробка нередко не выкручивается, а в буквальном смысле слова разрывается пополам, лишаясь резьбы.

Есть ли у американки недостатки? В сущности, недостаток лишь один: прочность соединения ограничена качеством резинового уплотнителя и плотностью его прижима. При большом давлении в контуре (например, при гидроударе) именно уплотнитель и сравнительно тонкая накидная гайка американки оказываются слабым звеном.

• В системах центрального отопления с характерной для них большой вероятностью превышения штатного давления лучше использовать привычные резьбовые сгоны.

• Американки желательно применять в автономных системах.

Набор фитингов

Теперь давайте выясним, каким будет комплект фитингов для радиаторов в том и в другом случае.

Подключение на сгонах

Для классического в многоквартирном доме бокового подключения радиатор комплектуется следующим набором:

На верхних этажах домов с нижним розливом комплектация дополняется краном Маевского, который устанавливается в расточенную под него верхнюю глухую пробку. Размеры фитингов для радиаторов определяются диаметром подводок; как правило, он соответствует ДУ20 (3/4 дюйма). Сгоны (длинные резьбы) обычно бывают нарезаны непосредственно на подводке.

Полезно: лучшие резьбовые фитинги для чугунных радиаторов традиционно изготавливаются из того же чугуна.
Радиаторных пробок под чугунные радиаторы из стали или латуни в продаже, в общем-то, и не найти; контргайки из латуни слишком хрупки, а стальные со временем намертво прикипают к стальному сгону и не поддаются разборке.

Подключение на американках

В этом случае единственные фитинги для подключения радиаторов отопления — это сами американки в количестве двух штук. Одна из их резьб вворачивается в проходную пробку радиатора, вторая — в муфту или элемент запорно-регулирующей арматуры.

Для соединения крана в радиаторной пробкой используются американки с резьбами «папа-папа».

При монтаже отопления своими руками полезно знать несколько тонкостей.

• При большом количестве секций радиатора предпочтительно не боковое подключение, а диагональное или снизу вниз. В этом случае для соединения с фитингом вам потребуются одна проходная пробка с правой резьбой и одна — с левой.
• Диаметр резьб в пробках алюминиевых и биметаллических радиаторов в большинстве случае составляет 1/2 дюйма (ДУ15). Однако при количестве секций более 10 желательно использовать подводки размером ДУ20.
• Американками нередко комплектуются уже упомянутые элементы запорно-регулирующей арматуры. Комбинированные с фитингами краны и дроссели более компактны, чем два изделия порознь, при этом их цена часто оказывается ниже суммарной стоимости фитинга и крана.

Монтаж

Сгоны

Вот инструкция по подключению чугунной батареи на сгонах.

1. Сгоняем на длинные резьбы подводки до упора контргайки и проходную пробки.
2. Навешиваем радиатор, заведя резьбы подводки в первую секцию на 1-3 сантиметра.

Обратите внимание: отопительный прибор вывешивается строго горизонтально, по уровню.
При уклоне в сторону подводки в нем будет собираться воздух.

1. Подматываем пробку по резьбе пучком сантехнического льна с краской или .
2. Заворачиваем ее в радиатор до упора с умеренным усилием.
3. Сгоняем к пробке контргайку, оставив между ними зазор в 5 — 10 мм.
4. Наматываем в оставшийся зазор по ходу резьбы пучок льна (опять-таки с краской или герметиком).
5. Подтягиваем контргайку.

Американки

Здесь процедура заметно проще:

1. Разбираем американки;
2. Вворачиваем части фитингов с накидной гайкой в муфту, кран или дроссель, а элементы с прокладкой — в радиаторные пробки. Для подмотки используем тот же лен с краской или полимерную нить — герметик.
3. Навешиваем радиатор на кронштейны.
4. Наворачиваем накидные гайки американок от руки и осторожно, без лишних усилий подтягиваем их рожковым или разводным ключом.

Арматура

Какие элементы арматуры могут использоваться в обвязке радиатора?

Важный момент: перед дросселирующими и запорными устройствами в любой системе отопления должен присутствовать байпас.
Иначе вентиля и дроссели будут регулировать проходимость всего контура.

Заключение

Разумеется, этот материал не претендует на истину в последней инстанции; какой способ подключения лучше выбрать — решать читателю. Дополнительную информацию к размышлению ему предоставит видео в этой статье. Успехов!

Для подключения водяного полотенцесушителя к сети отопления или водоснабжения используют специальные фитинги. Они различаются конструкцией, способом крепления к трубопроводу и материалом, который применяется для изготовления соединительных элементов.

Виды и назначение фитингов

В зависимости от назначения и нюансов конструкции фитинги для подключения полотенцесушителя бывают:

Прямые. Они фиксируют отрезки труб одного диаметра.

Угловые. Такие фитинги предназначены для отводов и углов, и позволяют менять направление расположения труб. Изменяемый угол составляет 45°, 90° и 120°.

Помимо особенностей конструкции важным параметром фитингов для установки и подключения полотенцесушителей является способ крепления труб и отдельных элементов сантехнического оснащения. В продаже представлены следующие виды соединительных деталей:

Наибольшей популярностью пользуются недорогие фитинги с резьбовым соединением, которые отличаются простотой монтажа и легко заменяются при повреждении новыми фиксирующими элементами. Для обеспечения герметичности мест крепления используют уплотнительную ленту или специальную нить.

Особенности выбора

Какие нужны фитинги и комплектующие для монтажа полотенцесушителя в ванной комнате? Чтобы правильно подобрать и купить нужный набор комплектующих соединительных элементов, следует учитывать:

Способ подключения. Сантехническое оснащение для сушки полотенец имеет разную конфигурацию и особенности монтажа. Для моделей в форме лесенки рекомендуется диагональное подключение, а для «М-образных » или «П-образных » — боковое.

Материал изготовления. Для производства фитингов обычно используют латунь или нержавейку, на которые затем наносят защитное покрытие в виде слоя хрома. Хромированные соединительные элементы устойчивы к появлению коррозии, выдерживают воздействие высокой температуры и отличаются привлекательным видом за счет полировки поверхности.

Не менее важным является и качество фитингов, определяющее их долговечность и функциональность. Наш интернет-магазин «Сантехкомплект» в Москве предлагает комплектующие детали для монтажа полотенцесушителей российского производства по приемлемым ценам. У нас можно приобрести фитинги разного назначения, изготовленные в Казани и СПб и соответствующие установленным стандартам.

Угольники, тройники и муфты — применяются на прямых участках труб для изменения направления потока жидкости на угол от 45° до 105°. Существуют равнопроходные и редукционные элементы;

— коллекторные и насосные группы — позволяют осуществлять горизонтальную разводку из общего холла по квартирам и поддерживать расчетное давление в системе для должной теплоотдачи приборов и других нагревательных поверхностей;

Заглушки, пробки — используются для обеспечения герметичности системы трубопроводов на концах труб и коллекторов;

Краны, терморегулирующие вентили, а также различные клапаны и фильтры — необходимы для контроля и регулировки давления и температуры внутри системы. Подобные элементы запорно-регулирующей арматуры призваны обеспечивать комфорт при эксплуатации.

Переходники (сгоны, ниппели, футорки, «американки», муфты) и другие универсальные элементы служат для герметичного соединения труб разного диаметра. Штуцер представляет собой элемент для слива воды или спуска воздуха и используется для соединений металлических деталей с гибким шлангом.

Способ монтажа фитингов напрямую зависит от того, какие именно трубы предполагается соединить. В настоящее время широкое применение получили трубы из полимерных материалов . Трубы БИР ПЕКС, выполненные из сшитого полиэтилена PE-Xb, соединяются при помощи специальных латунных фитингов. Для труб из полиэтилена повышенной термостойкости PE-RT применяются инновационные фитинги из литьевого полиэтилена ПЭ-сс и фитинги компрессионные латунные. Во время монтажа трубы марки «БИР ПЕКС» не требуется калибровать, паять или склеивать. Это позволяет снизить стоимость монтажных работ и сэкономить время.

Существует три типа соединения трубы и фитинга:

— компрессионное (цанговое) — разборное соединение со штуцером и разрезным кольцом;

— напрессовочное (неразборное) — соединение с целой гильзой, натягиваемой прессом;

— обжимное (неразборное) — соединение с использованием свойства молекулярной памяти полимерного материала.

Компрессионные и напрессовочные фитинги выпускаются по чертежам конструкторов корпорации БИР ПЕКС совместно с компанией SCE-Hardware (Гонконг) под торговой маркой EAGLE-BYRPEX. Фасонные детали изготавливаются из пищевой, стойкой к обесцинкиванию, латуни методом горячей штамповки, что делает их исключительно прочными и долговечными.

Фитинги для труб из полиэтилена повышенной термостойкости производятся корпорацией БИР ПЕКС из модифицированного сшитого полиэтилена с помощью термопластавтоматов.

Отличительной чертой фитингов марки «БИР ПЕКС» является отсутствие уплотнительных резиновых колец, клеевых прослоек и закладных (сварных) элементов из разнородных материалов. Это позволяет исключить дефекты и гарантировать длительный срок службы трубопроводной системы.

Большой ассортимент редукционных фитингов позволяет обходиться без лишних соединений и вести быстрый, высококачественный монтаж. Использование разных вариантов концевых подводок позволяет смонтировать систему, отвечающую высочайшим требованиям качества и эстетики. Лишь незначительные части системы остаются незамурованными. Все концевые элементы хромированы или имеют декоративное покрытие.

Источник http://museblog.ru/truby/fitingi-dlia-stalnyh-tryb-rezbovye-objimnye-i-t-d/

Источник http://montagtrub.ru/fitingi-dlya-metallicheskih-trub-rezbovye-katalog-razmery-assortiment/

Источник http://icaev.ru/fitingi-dlya-podklyucheniya-fitingi-dlya-montazha-truboprovodov-podklyuchenie-na-sgonah/
