Металлические фитинги для стальных труб. Виды фитингов для металлических труб – варианты соединений. Особенности стальных трубопроводов

Трубопровод – неотъемлемая часть большинства инженерных сооружений, будь это система отопления, канализация или водопровод. Еще не так давно стальная труба активно использовалась для обустройства всех этих коммуникаций. Однако с появлением пластиковых деталей, отличающихся неподверженностью коррозии и простотой монтажа, ее стали использовать намного реже. Новые технологии позволяют выпускать модернизированные стальные изделия, которые меньше подвержены коррозии. Наличие специальных фитингов позволяет монтировать трубопроводы самой разной конфигурации без использования сварки. Все это существенно увеличило спрос на стальные детали, в разнообразии которых мы и будем разбираться.

Сортамент изделий из стали

Трубы из стали – это общий термин, объединяющий обширную группу изделий. Существует несколько классификаций деталей.

Сечение стальных труб может быть самой разной формы. Кроме традиционных круглых изделий можно найти в продаже прямоугольные, шести и восьмиугольные, овальные, квадратные и другие элементы

Типы труб по линейным размерам

Исходя из этого признака, выделяют несколько видов элементов:

  • По наружному диаметру все трубы делятся на изделия среднего диаметра (102-426 мм), малого диаметра (5-102 мм) и капиллярные (0,3-4,8 мм).
  • По геометрии сечения выделяют квадратные, овальные, круглые, сегментные, ребристые, восьми- и шестигранные, прямоугольные детали и др.
  • Исходя из отношения наружного диаметра к ширине стенки, выпускаются особо тонкостенные, тонкостенные, нормальные, толстостенные и особо толстостенные изделия.
  • По классу обработки. Первый класс предполагает обрезку краев трубы и снятие заусениц. Второй класс – только резка деталей.
  • Элементы различаются по длине, которая бывает краткой, мерной и немерной.

Виды изделий по способу производства

Все стальные изделия могут быть произведены одним из двух способов: с использованием сварки либо без нее. Соответственно, и детали могут быть как со сварным швом, так и без него. В первом случае стальной лист сворачивается различными способами, после чего сваривается в инертном газе вольфрамовыми электродами. Это так называемая TIG-сварка. Или же используется метод сваривания током высокой частоты или HF-сварка.

Стальная лента может быть либо свернута в трубку вальцами, тогда получается прямой шов, либо навита по спирали, в результате чего получаются спиралешовные изделия. Водогазонапорные и профильные трубы производятся только сварным методом.

Стальные трубы могут быть изготовлены с использованием сварки или же без него. Профильные и водогазонапорные трубы всегда имеют шов

Бесшовные детали изготавливают из стальных стержней методом высверливания, холодного или горячего деформирования и литья. В первом случае стальной цилиндр высверливается, в последнем – в форму, внутри которой установлен стержень, заливается расплавленный металл. Однако наиболее часто для производства используют методы деформации. При горячем способе штанга разогревается в печи до пластичного состояния и отправляется в вальцы, где ее доводят до необходимой длины и диаметра.

Холодное деформирование предполагает, что перед обработкой в вальцах заготовка остужается, но перед началом финальной калибровки отжигается. Таким способом производятся толстостенные трубы. Исходя из способа производства, сортамент стальных труб выглядит следующим образом. Электросварные подразделяются на:

  • спиралешовные;
  • прямошовные;
  • профильные;
  • водогазонапорные.

Соответственно, бесшовные делятся на холоднодеформированные и горячедеформированные.

Классификация по типу антикоррозийного покрытия

Защита от коррозии может осуществляться различными способами. Для этих целей используются различные покрытия: экструдированный полиэтилен, цементно-песчаная смесь, полиэтилен, уложенный в один, два или же три слоя, эпоксидно-битумная смесь или цинк. В последнем случае используется холодное или же горячее цинкование.

Преимущества и недостатки стальных деталей

Трубы из стали отличаются множеством достоинств:

  • Широкий диапазон эксплуатационных температур. Прочностные характеристики металл утрачивает при температурах выше 500°, таким образом, значения в 100° и даже в 200° труба выдерживает без проблем. При этом в таком режиме трубопровод может эксплуатироваться годами.
  • Доступность материала. Стандартные изделия из конструкционной стали, а так же трубы, изготовленные из нержавеющей стали, можно приобрести практически везде.
  • Высокая прочность и сопротивляемость продольным и поперечным нагрузкам. Максимальное давление для магистралей из стали может измеряться десятками атмосфер. Корме того фитинги и трубы крайне сложно повредить.

Трубопровод из стали очень прочен и надежен, однако он не лишен и недостатков. Так детали из стали прогреваются очень быстро. Это очень хорошо для отопительных систем и плохо для транспортировки жидкостных и газовых сред, которая должна осуществляться в режиме стабилизированной температуры. В последнем случае носитель довольно быстро остывает, труба остывает еще быстрее. При отрицательных температурах деталь может лопнуть, не справившись с расширением остывающей жидкости. Чтобы предотвратить это явление трубы из стали обычно защищают с помощью систем подогрева или .

Также, без защиты сталь покрывается тонким слоем ржавчины уже через несколько часов эксплуатации. Это не страшно для ее прочности, но качество транспортируемой воды ухудшается. Ее невозможно использовать в качестве питьевой, кроме того возрастает риск образования илистых отложений, которые легко накладываются на рыхлую ржавчину. Эксплуатационные характеристики изделия необратимо ухудшаются. Для предотвращения этих неприятных явлений требуется специальная защита.

Трубы из стали обладают недостаточной устойчивостью к коррозии. Уже через несколько часов эксплуатации внутренние стенки изделия покрываются слоем ржавчины

Изначально стальные трубы соединялись только при помощи сварки. Это наиболее сложный и трудоемкий вариант монтажа. Сегодня у него появились альтернативы: или на цангу. Это более простые методы, но даже они требуют наличия у исполнителей хотя бы минимальных знаний и навыков слесарного дела. Кроме того изделия массивны, что усложняет и без того непростой монтаж.

Виды и классификация фитингов

Для сборки трубопроводов различных конфигураций используются фитинги. Они надежны, конструктивно просты и не создают дополнительных проблем в эксплуатации. В продаже можно найти детали, позволяющие работать с трубами различных диаметров: от 16 и до 110 мм. Нужно помнить, что:

  • Элементы диаметром от 16 и до 63 мм могут использоваться только для систем, предельное давление в которых – 16 атм.
  • Детали размером от 75 и до 110 мм предназначены для конструкций, максимальное давление в которых не превышает 10 атм.

Фитинги при необходимости позволяют соединять детали, выполненные из разных материалов, но с аналогичной резьбой, а так же конструкции с различными диаметрами.

Выпускается несколько разновидностей фитингов для стальных труб. Среди них крестовины, тройники, муфты и другие детали

Назначение соединительных элементов для труб из стали указывается в маркировке деталей. Различают несколько типов фитингов:

  • Крестовины. Предназначены для выполнения разветвления четырех труб. Отличаются наличием расположенных под углом друг к другу четырех выходов. Чаще всего они располагаются под прямым углом друг к другу.
  • Угольники. Используются для изменения направления магистрали в горизонтальной или же вертикальной плоскости. Угол уклона варьируется от 45° и до 90°.
  • Тройники. Деталь аналогична крестовине, но имеет только три выхода. Выпускаются модели для деталей с равнозначными, а так же для изделий с разными диаметрами.

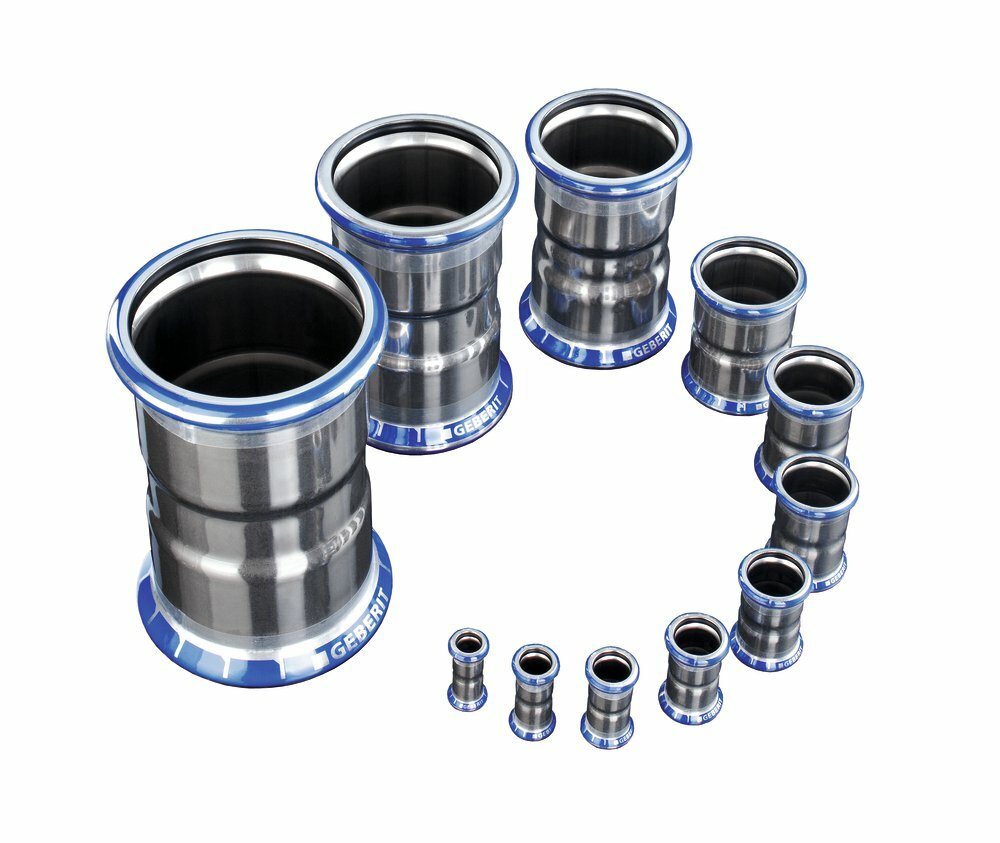

  • Муфты. Соединительные элементы, предназначенные для монтажа прямых участков магистралей. Выпускаются изделия с равнозначными выходами, а так же с различающимися по диаметру патрубками.

Существует две классификации деталей. Одна из них основывается на габаритах труб и предполагает деление сортамента изделий на множество типоразмеров. Вторая предполагает выделение нескольких типов по способу монтажа соединительных элементов.

Фитинги под монтаж на сварку

Отличительной особенностью таких элементов является наличие хотя бы одного «чистого» торца, на котором нет ни резьбы, ни каких-либо других креплений. Он предназначен для нанесения сварного шва. Для закрепления элемента выполняются следующие операции:

  • Детали укладываются на сварочный стол и точно совмещаются. После чего они «прихватываются» двумя точечными швами.
  • Фитинг выравнивается относительно центральной оси трубы. Для этого используется специальное приспособление – калибр.
  • Разделка между трубой и фитингом заполняется сварочным швом, который выполняется перемещением электрода по линии стыка.

Подробнее про сварку читайте в других статьях на нашем сайте.

Фитинги, предназначенные для монтажа под сварку, имеют хотя бы один гладкий торец, который будет закрепляться к трубе с помощью сварки

Резьбовые элементы

Такие фитинги отличаются наличием внутренней резьбы, диаметр и стандартный шаг которой определяется по специальному ГОСТу. Монтаж деталей выполняется поэтапно:

  • Торцовая часть трубы оснащается резьбой. Процедуру можно выполнить двумя способами: либо приварить резьбовой сгон, либо просто нарезать нужное количество витков.
  • Затем следует подобрать контргайку нужного размера и накрутить элемент на сгон трубы.
  • Сгон оборачивается полимерной уплотнительной лентой ФУМ, после чего на него накручивается фитинг.
  • Стык поджимается контргайкой.

Использование резьбовых элементов – оптимальный способ обустройства разъемного соединения. Если предполагается транспортировка агрессивной жидкости, лучше выбирать фитинги, выполненные из нержавеющей стали.

Использование резьбовых фитингов — лучший способ обустроить разъемное соединение на участке стального трубопровода

Обжимные фитинги

Это изделия, сходные с обжимными элементами для пластиковых трубопроводов. Детали используются для обустройства разборного соединения участков магистрали с внешним диаметром менее 60 мм. Установка изделия проводится следующим образом:

  • Монтаж начинают с разборки фитинга. Прижимная гайка откручивается и из корпуса вынимается зажимное кольцо, уплотнитель и шайба.
  • Проводятся замеры трубы, после чего она отрезается под углом 90°. С торца обязательно снимается фаска.
  • Уплотнитель устанавливается в корпус изделия. На трубу надевается прижимная гайка, кольцо и шайба.
  • Точным движением труба вдавливается в фитинг. При этом она проходит через уплотнитель, который поджимается гайкой.
  • К участку фиксации сдвигается цанговое кольцо, и вся система прочно фиксируется прижимной гайкой. Она давит на кольцо, обеспечивая герметичность соединения.

Монтаж трубопровода с помощью обжимных фитингов можно считать наиболее простым и быстрым в исполнении вариантом. Однако высокую прочность такого соединения гарантировать нельзя.

Обжимные фитинги для стальных труб по своей конструкции аналогичны элементам, использующимся для пластиковых изделий. Нужно понимать, что соединение, выполненное с их помощью, отличается невысокой прочностью

Стальные трубы – отличное решение для обустройства коммуникаций. Еще не так давно они считались непопулярными. Однако сегодня часть из присущих им недостатков с успехом нивелируется. Современные изделия защищены от коррозии. Кроме того их можно соединять с помощью разнообразных фитингов, что существенно упрощает и ускоряет процесс монтажа. Таким образом, используя стальные изделия можно достаточно легко обустроить надежный и прочный трубопровод, который будет беспроблемно функционировать в течение многих лет.

Каждый человек, который хоть раз в жизни занимался установкой или ремонтом труб, прекрасно понимает, что качество каждой детали в таком процессе играет достаточно важную роль для всей конструкции. Кроме того, в начале подобного процесса вы непременно искали помощи у знакомых, советовались, а также обращались за информацией в сети интернета с помощью поисковых запросов по типу «Фитинги для металлопластиковых и металлических труб». Это достаточно важно, ведь начинать вышеуказанные действия без определенной информации очень рискованно.

Необходимо заметить, фитинги для полипропиленовых труб и указанные детали для иных вариантов представляют очень важную деталь – соединитель конструкций всей системы. Эта часть должна быть установлена в тех местах, где существуют повороты, а также моменты расхождения труб в разные стороны. Кроме того, их необходимо устанавливать и в том случае, если в той или другой части происходит переход на другой диаметр. Очень часто фитинги для металлопластиковых труб устанавливают именно в тех местах, где нужно часто разбирать трубу, что очень удобно.

Важно понимать, что вышеуказанные детали служат не только в качестве соединительной части, но еще и эффективным герметическим средством покрытия, что еще раз подтверждает необходимость их установки.

Виды фитингов

Если рассматривать указанные детали в зависимости от того, какой диаметр они скрепляют, стоит отметить:

  1. прямые;
  2. переходные.

Итак, первый вариант представляет собой деталь, которая скрепляет конструкции одинакового размера. Второй же вариант объединяет трубы с разными, по диаметру, размерами.

Более того, фитинги можно различать еще и от их назначения:

  • углы, а также отводы (применяются с целью изменить направление труб);
  • коллекторы, тройники (с их помощью осуществляется расхождение конструкции в определенном направлении);
  • крестовины (благодаря такой детали, можно обеспечить ответвление, которое можно сделать в двух направлениях);
  • муфты (такой деталью сцепляют абсолютно одинаковые конструкции труб);
  • колпаки, заглушки (используются, чтобы осуществить герметическую заделку того или другого конца трубы);
  • переходники (можно соединить разные типы конструкций);
  • штуцеры (в большинстве случаев используются, чтобы соединить гибкие трубы).
  • другие варианты.

Фитинги, которые изготовлены из настоящего металла тоже можно, поделить на несколько видов:

  • резьбовые;
  • обжимные;
  • сварные;
  • фланцевые.

Фитинги для металлических труб резьбовые, каталог которых можно найти на страницах интернета, отличаются между собой.

Итак, фитинги для металлических труб резьбовые, в большинстве случаев, применяются при работах с газопроводными конструкциями из стали, и при установке водопроводных элементов. Такие экземпляры производятся со специальной резьбой в форме цилиндра. Чтобы обеспечить хорошее герметическое соединение, специалисты используют специальную льняную нить, которая предварительно смочена суриком. Более того, эффективность герметического действия обеспечивается использованием уникальной уплотняющей нитки.

Фитинги для металлических труб каталог показывает нам не только варианты таких конструкций, но еще и описание к каждой из них. Стоит отметить тот факт, что данные элементы, которые предназначены для использования с газопроводными конструкциями, изготавливаются из такого материала, как сталь, а так же чугун. Их поверхность, что строго контролируется при изготовлении, не должна характеризоваться любыми инородными включениями, а также теми или другими раковинами. Торцовые стороны фитинга обязательно перпендикулярны к осям проходов.

Теперь рассмотрим такой вариант, как обжимный.

Данный вариант фитинга позволяет скрепить трубы, а при этом не использовать сварки, а также резьбы, что достаточно удобно. Такие элементы могут характеризоваться одним, или же двумя кольцами, благодаря которым осуществляется уплотнение. При использовании этого варианта, вы можете быть уверенными в том, что герметизация, а также обхват труб газа в полной надежности. А еще данные фитинги пользуются своей популярностью благодаря тому, что их монтаж, а также разборка, осуществляется достаточно быстро и легко. Очень часто такие детали используются при обвязке тех или других приборов КИПиА, а также в работе метрологов. Их можно уверенно использовать с системами, которые находятся под давлением высокого уровня.

Третий вариант представляет собой детали, которые характеризуются гладкими концами, а также используются исключительно при сварочных работах.

Фитинги для металлопластиковых труб: характеристика

Фитинги для металлопластиковых труб отличаются тем, что при стыковке труб необходимо использовать специальное – цанговое соединение. Кроме того, данные детали могут быть с переходом от одного соединения к другому.

Важно знать, что одним из самых распространённых и надежных вариантов соединения, является пресс – соединение. Такое сцепление характеризуется высокой надежностью, ведь осуществляется благодаря уникальному обжиму той или другой трубы вокруг штуцера этого элемента. Более того, такой обжим делается с помощью гильзы из нержавеющего материала. Каждый производитель указанных элементов имеет собственный профиль, по которому он делает обжим. Среди инструментов для такого процесса (обжима) используется или тот инструмент, который был рекомендован производителем, или же другой вариант, который имеет специальные клещи.

Далее, рассмотрим компрессионные варианты фитингов. Такие детали используются в том случае, если необходимо соединить трубы тех или других систем отопления, а также водоснабжения, вариантом открытой проводки. Такая система обслуживается достаточно легко, но ее нельзя использовать в тех случаях, если проводка закрытая. Данный вариант отличается удобностью монтажа, ведь можно использовать только несколько простых разводных ключей.

Еще один вариант элементов соединения конструкций – фитинги для полипропиленовых труб, фото которых вы найдете на страницах поисковых сетей.

Предназначение таких деталей не изменяется, а стоит отметить их общую характеристику. Дело в том, что при использовании этих элементов, в частности, при соединении с трубами, применяется исключительно метод пайки. Такой процесс, в большинстве случаев, осуществляется специальным устройством, с помощью которого поверхности, что нужно соединить, доводятся до определенного разогрева.

Огромной популярностью пользуются фитинги для полиэтиленовых труб, которые тоже характеризуются высоким доверием покупателей.

Необходимо заметить, что в случае использования фитингов для медных труб водоснабжения, которыми оснащена система подачи воды, стоит отметить те элементы, что скрепляются методом пайки.

Среди продукции современного рынка можно найти достаточно большое количество разных вариантов деталей, которые используются при установке водопровода, а также определенных систем того или другого отопления. Необходимо понимать, что трубы и фитинги для отопления бывают разные, и следует знать некоторую информацию, которая поможет в таком выборе.

Итак, самым усовершенствованным вариантом на сегодняшний день можно уверенно назвать полипропиленовые трубы, которые являются самым надежным типом пластиковых представителей. Эти экземпляры отличаются от других хорошей устойчивостью к действию самых разных кислот, а также других агрессивных сред и повышенных температур. Более того, они сделаны так, что могут выдерживать даже несколько циклов замерзания, а оттаивание происходит без вреда и разрушения. Данные трубы характеризуются повышенным сроком службы, что составляет до 50 лет.

Полимерные трубы и фитинги для водопровода характеризуются большим количеством своих уникальных преимуществ, среди которых мы выделим:

  1. возможность использования труб малого диаметра (дело в том, что такие трубы сделаны с гладкой поверхностью, с помощью чего можно уверенно использовать достаточно малый диаметр и при этом экономить пространство);
  2. на протяжении долгого времени использования конструкций, пропускная способность не уменьшается;

Данный фактор говорит о том, что стойкость достаточно высокая, и коррозия не проявляется. На обычных конструкциях уже через пару лет можно увидеть проявления ржавчины, что уменьшает способность пропускать и ухудшает качество воды, что подается по трубам.

  • высокий период использования еще раз подтверждает качественность. Действительно, отсутствие момента появления коррозийных элементов дает возможность быть уверенным в том, что конструкция прослужит долго даже в проводках скрытых вариантов. Простые трубы, в подобных ситуациях, требуют специальной обработки, а также покрытия определенными материалами.
  • современные варианты труб характеризуются экологичностью и их свойства подтверждают все требования, что установлены нормами гигиене;
  • простота установки. Стоит заметить, что установка этих труб, благодаря маленькому весу и прекрасной эластичности, позволяет самостоятельно установить конструкции. В иной ситуации, чтобы установить трубы, необходим квалифицированный специалист со специальными навыками.

Представим вашему вниманию сравнительную характеристику конструкций:

В этом случае требуется отметить, что максимальной устойчивостью характеризуются именно металлопластиковые варианты, в результате чего они самые распространенные конструкции при установке систем отопления. Кроме этого, с помощью эластичности их можно легко, а так же уверенно сгибать в тех направлениях, которые вам нужны.

Среди достоинств вышеуказанных конструкций полиэтиленового ряда нужно отметить термоустойчивость, а также прочность каждого соединения. Но такие трубы часто используют при скрытых проводках. На такой момент важно обратить внимание.

Итак, при анализе всей вышеуказанной информации важно понимать, что каждый сможет выбрать для себя именно тот вариант конструкций, который подходит для него по всем свойствам и параметрам. Следует детально изучить информацию, характеристики конструкций, их применение. Кроме того, главным критерием при выборе труб является момент соответствия условий эксплуатации свойствам тех или других труб. В том или другом случае опытные специалисты смогут профессионально подойти к решению данного вопроса и подобрать вам именно те системы, которые отвечают вашему конкретному случаю.

В статье мы разберемся, какими способами могут соединяться стальные трубы и фитинги.

Уделим мы внимание и особенностям стали в качестве материала для трубопроводов.

Особенности стальных трубопроводов

Как и у любого другого материала, у стали есть плюсы и минусы.

Достоинства

  • доступны и дешевы . Их можно купить или просто найти в самой глухой провинции; цены на стальные трубы без антикоррозионного покрытия не покажутся разорительными при самом скромном бюджете.
    Оцинковка, впрочем, стоит несколько дороже.
  • У стальных труб нет ограничений по температуре: если пластики и композитные трубы могут работать при температуре не выше 95 С, то сталь не побоится и двухсот .
    Заметьте, не из-за собственных ограничений: стальные трубы плавятся при полутора тысячах градусов. При двух сотнях может быть нарушена герметичность соединений.
  • Трубопроводы из стали имеют значительную механическую прочность . Вы не использовали в детстве газовую трубу в качестве перекладины? Автор статьи грешил этим, и труба никак не выразила своего огорчения.

Недостатки

  • Главный недостаток стальной неоцинкованной трубы, ставящий на ней в качестве материала для водопровода жирный крест: она ржавеет .
    Все стоящие на холодной воде трубы из черной стали нуждаются в замене. На горячей воде и отоплении картина ненамного лучше.

Впрочем, в качестве газовой трубы этот материал вполне годится. Особняком стоит оцинковка: это исключительно достойный материал.

  • Стальные трубы на холодной воде зарастают . Комбинация ржавчины и минеральных отложений за несколько лет снижает просвет трубы вдвое. Проблема опять-таки не затрагивает оцинкованные трубы.

  • Стальные трубопроводы сравнительно трудоемки в монтаже . Сравните с металлопластиком или полиэтиленом с его компрессионными фитингами.

Обратите внимание: оцинковка является однозначно лучшим, практически безальтернативным материалом для выполнения ввода в частный дом с теплотрассы.

Температура на подающем трубопроводе зимой не позволяет использовать здесь полимеры или металлополимерные трубы; медь же слишком легко деформируется, чтобы ее спокойно можно было прокладывать по улице.

Виды фитингов

Однако мало выбрать материал для трубопровода, нужно еще и смонтировать его в готовую инженерную сеть. Как это сделать со стальными трубами?

Самый очевидный способ — сварка. Однако она не всегда есть под рукой; да и варить герметичные швы умеет не так чтобы каждый сварщик. Остаются, очевидно, фитинги.

Просто чтобы ничего не упустить: в природе существуют и стальные фитинги под сварку. Однако будем реалистами: при наличии сварки и сварщика тройники и крестовины заменяются сварными соединениями, а реально применяющиеся отводы и приварыши с резьбами можно назвать фитингами лишь с очень большой натяжкой .

Исключение — нефтегазовая промышленность, где к соблюдения стандартов, в том числе схем монтажа труб, относятся крайне строго.

Что остается в сухом остатке?

Резьбовые фитинги

Трубы стальные и фитинги соединяются резьбами уже не первый век. Больше того: собранные на резьбах из оцинкованной и стояки отопления и через полвека эксплуатации находятся в прекрасном состоянии.

Совет: для герметизации резьбы больше всего подходит дедовский способ — лен, пропитанный олифой или краской.

Про синтетические средства герметизации вроде ленты ФУМ при сборке водопровода лучше забыть. Даже незначительный обратный ход резьбы, что не редкость при сборке, приведет к течи.

Фитинги знакомы всем и предельно просты: это уголки, крестовины, тройники, муфты, контргайки, переходники между разными диаметрами, заглушки и штуцера, которые делаются из чугуна, латуни (иногда с хромовым покрытием) и из нержавеющей стали.

Резьбовые фитинги для труб стальных подразумевают резьбы на трубах; нарезать их можно ручным инструментом или на токарном станке.

Область применения резьбовых фитингов — трубопроводы диаметром до 50 мм.

http://www.ru.all.biz/img/ru/catalog/362128.jpeg
Наиболее надежны (в первую очередь по отношению к механическим воздействиям) резьбовые фитинги из нержавейки

Фланцевые фитинги

Трубы и фитинги стальные диаметром больше 50 мм соединяются, как правило, фланцами.

С точки зрения форм и функций они ничем, кроме размеров и способов соединения, не отличаются от резьбовых фитингов: те же тройники, крестовины и уголки (точнее, отводы). Изготавливаются они из стали и высокопрочного чугуна (ВЧШГ).

Простейший фланцевый фитинг — заглушка

В реальном мире, однако, куда чаще нужный фитинг… просто сваривается по месту из трубы, а на его торцы навариваются фланцы.

Почему просто не сварить трубы вместе? Потому, что кроме соединений между собой, трубы соединяются с задвижками, обратными клапанами, водо- и газосчетчиками и кучей другой арматуры.

Обжимные фитинги

Фитинги обжимные для стальных труб появились сравнительно недавно и пока не завоевали особой популярности. Чтобы понять причины этого, нужно вначале представить себе такой фитинг .

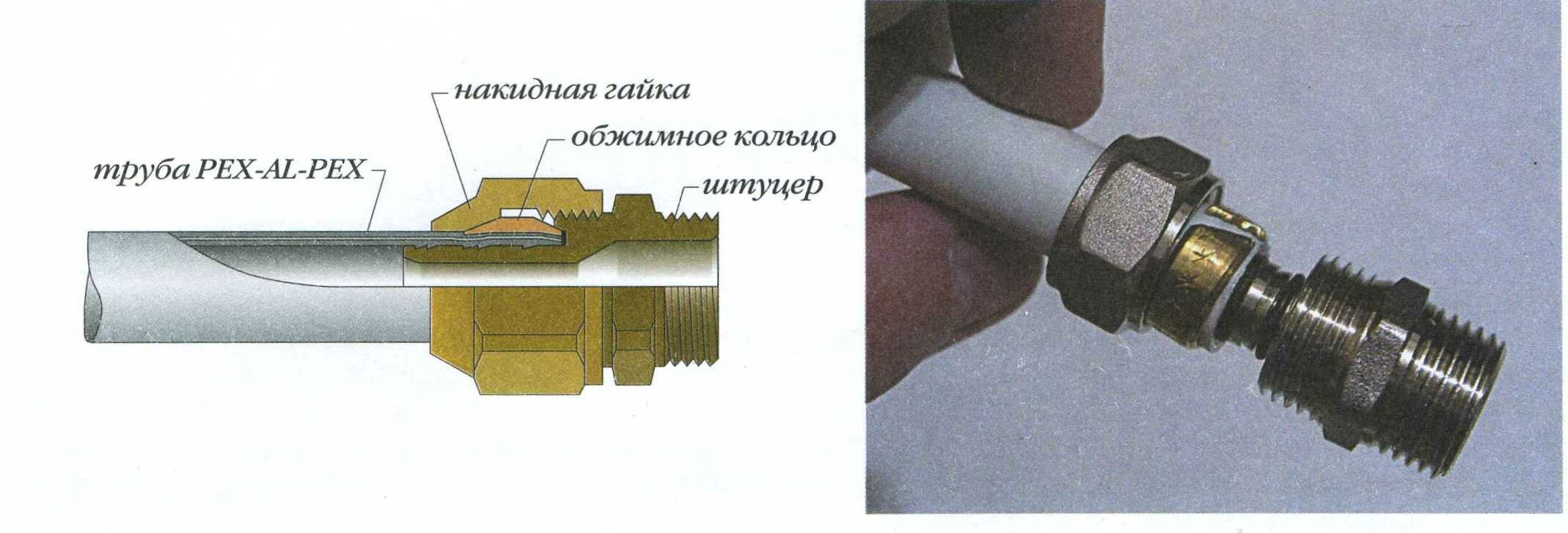

В общем-то, они практически идентичны компрессионным . Накидная гайка, заходя на резьбу, прижимает к фитингу и трубе резиновую прокладку, за счет чего и обеспечивается герметичность соединения. Кстати, фитинги GEBO, к примеру, универсальны — они подходят и для черной стали, и для оцинковки, и для полиэтилена.

Так вот, основная проблема такого фитинга — в том, что трубу из него можно вырвать. Герметичность может быть нарушена простым механическим воздействием.

Стальные и оцинкованные трубы сейчас применяются именно там, где нужна особая надежность, в том числе и механическая. Некоторый диссонанс между этим требованием и устройством обжимного фитинга, не находите?

Кроме того, резиновый уплотнитель сводит на нет еще одно достоинство стальной трубы — устойчивость к температуре. Обжимной фитинг в лучшем случае рассчитан на те же 95 С, что и полипропилен.

Выводы

А выводы очевидны: если уж вам понадобилась разводка именно из стальных труб, то:

  1. Выберите оцинкованные трубы;
  2. Соедините их старыми добрыми резьбами, используя резьбовые фитинги из нержавейки и уплотнение резьб льном с олифой.

В этом случае водо-, газопровод или система отопления доживут до свадьбы ваших внуков в первозданном виде.

Наиболее подходящим вариантом в условиях высокого рабочего давления становятся чугунные резьбовые фитинги. Изделия выполняются преимущественно российскими промышленными заводами, поэтому полностью соответствуют эксплуатационным нормам и требованиям.

Особенности изделий

Чугунные фитинги для металлических труб обладают высокими показателями теплоотдачи, что позволяет использовать их как в отопительных системах, так и для соединения труб в ванных комнатах. Купить или заказать данный тип изделий можно по выгодной цене. Чугун — довольно недорогой металл, легко обрабатывающийся на современном оборудовании. По этой причине стоят недорого.

Однако отсутствие оцинковки отрицательно влияет на внешний вид изделия. Поэтому их установка в видимых местах снижает эстетичность. В таких случаях рекомендуется использовать . Они не только выглядят лучше, но также имеют высокую сопротивляемость коррозии.

Продажа таких изделий широко распространена как в интернет магазинах, так и в розничной сети. Прибрести резьбовые фитинги для труб в Москве можно у нас. Каталог AQUANEGA располагает большим количеством товаров по низкой стоимости. Это позволит подобрать оборудование для любых труб, и оптимально распределить бюджет.

латунные фитинги в москве

Латунные фитинги представляют собой обширную группу резьбовых фитингов с широкой сферой применения: они могут использоваться в самых различных системах инженерных коммуникаций, в частности, в отопительных и водопроводных сетях. Совместимы эти фитинги с медными, стальными и другими металлическими трубами.

Латунные фитинги могут быть жёлтыми, не имеющими специального покрытия, а могут быть оцинкованными, белого металлического цвета. В ассортименте нашего Интернет-магазина инженерной сантехники Вы найдёте как первую, так и вторую разновидность латунных фитингов.

Использование фитингов из латуни позволяет смонтировать водопроводы или отопительные сети самых различных и сложных конфигураций. Заглушки, крестовины, муфты, ниппели, переходники, сгоны, соединения, тройники, уголки, футорки и штуцеры, представленные в этом разделе нашего каталога – это фитинги, выпускаемые хорошо зарекомендовавшими себя производителями, имеющие сертификаты соответствия. Использование этих фитингов позволяет создать надёжные герметичные соединения труб между собой и с различными водопотребляющими приборами.

Латунные фитинги относятся к резьбовым, поэтому следует отметить две черты, характерные для них. Во-первых, соединения, создаваемые на их основе, являются разъёмными, то есть фитинг может использоваться повторно после демонтажа. Во-вторых, как и все резьбовые соединения, соединения труб с латунными фитингами необходимо уплотнять, для чего может использоваться

Обжимные фитинги для стальных труб

Популярность пластиковых трубных изделий все же не вытеснила до конца трубы из стали. Это прочные и надежные изделия, способные выдерживать работу под давлением, им не страшна высокая или слишком низкая температура. Трубопровод из стали не лопнет и не расплавится под воздействием этих факторов. Чтобы из труб смонтировать магистраль необходимы специальные детали, с помощью которых отдельные трубы соединяются в трубопроводную систему.

Универсальным вариантом соединения считается применение обжимных фитингов для стальных труб, посредством которых можно выполнить изгиб трубопровода под любым углом, при этом соединение можно легко разобрать и собрать повторно.

Плюсы и минусы обжимных деталей

Традиционно стальные трубы соединяли методом сварки или с помощью нарезания резьбы. Фитинги обжимные для монтажа стальных трубных изделий появились совсем недавно, и пока завоевать популярность им так и не удалось. И причина здесь не только в том, что для полноценной оценки качества детали требуется много времени.

У них довольно много плюсов:

  • Выполнить стыковку труб с помощью обжимных фитингов можно без применения нарезки резьбы или сварки, что значительно упрощает работу.
  • Они подходят для магистралей для транспортировки не только воды, но и газа, масел, растворителей и др.
  • Обжимные фитинги очень просто устанавливаются, не требуя применения специальных инструментов.
  • Детали чаще применяют на непрямых участках для выполнения поворотов, угловых изгибов, а также для соединения отрезков с разным сечением, или выполненных из разных материалов, что до их появления приходилось осуществлять с помощью сварки.

Причина недостаточной востребованности лежит в самой конструкции детали.

Конструктивные особенности обжимных элементов

По строению обжимной фитинг для труб из стали похож на компрессионный фитинг для трубных изделий из полиэтилена, в которых резиновая прокладка прижимается накидной гайкой, тем самым обеспечивая герметичное соединение. Обжимная деталь по аналогии оснащена одним или двумя кольцами. Материалы, из которых изготавливают эти кольца, бывают разными, но они должны быть достаточно прочными, чтобы выдержать вибрации и давление в системе.

Соединение отрезков трубы осуществляется с применением полимерного уплотнителя. Под воздействием внешнего давления уплотнитель сжимается, обхватывая конец вставленной в отверстие фитинга трубы, образуя герметичную стыковку частей стального трубопровода.

Но такое соединение нельзя назвать очень прочным, поскольку под механическим воздействием (при ударе или длительной вибрации) трубу может просто вырвать, что сводит на все достоинства детали. Кроме того, уплотнитель выполнен из полимера, следовательно, он может расплавиться под воздействием высокой температуры.

Главное достоинство — возможность демонтажа участка и применение детали для выполнения соединения неоднократно.

Это важно! Для использования обжимных фитингов повторно, следует поменять уплотнитель, чтобы герметичность соединения оставалась высокой.

Разновидности обжимных фитингов

Разнообразие деталей для монтажа позволяют выполнять соединение стальных трубопроводов без применения сварки и другого оборудования, что значительно упрощает сборку магистрали.

Фитинги для стальных трубопроводов различают по назначению и строению:

  • Угловые детали применяются для выполнения поворотов в магистрали.
  • Прямые фитинги предназначены для соединения двух участков труб, муфта также может использоваться для состыковки трубы с приборами измерительного оборудования и для монтажа труб разного диаметра или труб, выполненных из разнородных материалов.
  • Тройники применяют для удобной разводки труб, при этом это могут быть участки и с одинаковыми, и с разными сечениями труб.

Крестовины соединяют четыре трубы, отверстия для них расположены под углом 90°.

Что нужно учитывать при выборе обжимных фитингов для стальных труб

Когда необходимо выбрать обжимные фитинги для стальных труб, учитываются параметры коммуникаций, а также соединительных элементов. Такой способ монтажа отличается надежностью, используется в случаях, когда нет возможности произвести сварочные работы. Правильный выбор соединительных элементов позволит увеличить продолжительность службы трубопровода.

Обжимной фитинг для стальных труб

Типы фитингов

Изделия делятся на 2 группы:

К первой относятся резьбовые обжимные соединительные элементы. Вторая группа объединяет сварные, фланцевые, пресс-фитинги. Отличаются по способу монтажа, например, разъемные элементы можно демонтировать.

Изделия с резьбой устанавливаются без использования специального оборудования. Однако при длительной эксплуатации трубопровода есть риск появления коррозии в местах соединения, что станет причиной затруднений при демонтаже резьбовых фитингов для металлических труб.

Обжимные (компрессионные) соединительные элементы оснащаются кольцами (1 или 2 шт.), накидными гайками, имеют корпус, иногда — резьбу. Они стягиваются, что позволяет надежно стыковать трубы. Резьбовое соединение используется для повышения плотности: обжимная гайка фиксируется на корпусе фитинга после установки на трубу. Герметичность обеспечивается благодаря уплотнительному кольцу, которое подвергается сжатию под воздействием нарастающего давления при стягивании обжимными гайками.

Компрессионные фитинги для металлических труб отличаются средней надежностью при эксплуатации. Они используются на открытых участках. Это обусловлено тем, что вероятность протечек при их установке достаточно высока, т.к. данные элементы образуют разъемное соединение. Для сравнения, пресс-фитинги не демонтируются, их срезают вместе с участком трубы.

Сварные изделия предназначены для установки на коммуникации, подверженные воздействию высокой нагрузки. Такой метод соединения отличается надежностью. Недостатком считается вероятность деформации шва, если в процессе монтажа была нарушена технология выполнения сварочных работ. Усовершенствованной версией сварных фитингов являются фланцевые аналоги. Они привариваются к трубам, а шовное соединение дополнительно закрывается фланцем.

Такие элементы делятся на виды в зависимости от материала изготовления:

При монтаже трубопровода из стальных труб чаще используют фитинги, изготовленные из такого же материала. Существуют разные по конфигурации элементы для соединения коммуникаций: уголки, тройники, переходники, заглушки, крестовины, отводы, штуцеры и колпаки.

Особенности и технические параметры

Обжимные фитинги (компрессионные) с одной стороны всегда имеют накидную гайку. С другой стороны может располагаться такой же элемент. Но встречается еще один вариант конструкции обжимных фитингов: на одном конце предусматривается резьба. Соединительные изделия из чугуна или стали чаще устанавливаются как временная мера, например, при выполнении ремонтных работ.

Основные параметры, учитываемые для соединительных элементов данного вида:

  • внутренний диаметр фитинга;
  • наружный диаметр стальной трубы;
  • условия эксплуатации, т.е. температура окружающей и транспортируемой среды;
  • давление, создаваемое внутри коммуникаций.

Обжимные фитинги устанавливаются на трубы с проходным диаметром до 100 мм. Такое ограничение обусловлено тем, что данный вид соединения не выдержит более высокого давления внутри трубопровода. Температура эксплуатации фитинга обжимного типа: -50…+250°С. Однако значение данного параметра может варьироваться в зависимости от материала, из которого изготовлен соединительный элемент и, в частности, внутреннее обжимное кольцо.

Применение

Область использования достаточно широкая. Изделия рассматриваемого вида могут устанавливаться на разных объектах: частных и промышленных. Монтируются они при прокладке трубопровода в многоэтажных постройках, частных домах, коммунальных сетях. Транспортируемая среда может быть разной:

  • вода (при монтаже системы отопления, водоотведения, водопровода);
  • газообразные вещества, в т.ч. пар;
  • нефтепродукты.

Применение обжимных изделий оправдано при монтаже трубопровода с разными характеристиками. Так, их можно устанавливать на угловых участках, при переходе с одного диаметра коммуникаций на другой и т. д.

Как выбирать?

Компрессионные фитинги для металлической трубы следует приобретать, руководствуясь основными параметрами (проходная способность, выдерживаемое давление, температура транспортируемой среды). Благодаря этому повышается надежность соединения. Также рекомендуется обращать внимание на следующие факторы:

  • материал, из которого изготавливаются фитинги — стальные изделия стоят дешевле, но служат меньше чугунных;
  • материал, из которого производят обжимные кольца — это может быть металл (относительно гибкий, что позволит ему деформироваться при стяжке под воздействием накидных гаек), полимерный материал, но такие изделия служат меньше, т. к. сильнее подвержены негативному воздействию высоких и низких температур (предельной для данных элементов является температура до +95°С);
  • условия эксплуатации: важно обращать внимание не только на показатели транспортируемой жидкости или газа, но и на параметры окружающей среды, т. к. не все разновидности соединительных элементов могут сохранять свойства под воздействием предельно низких и высоких температур;
  • возможность доступа к участку трубопровода, где планируется монтаж обжимных элементов соединения — нужно помнить, что такой вид изделий можно устанавливать только на коммуникации с возможностью дальнейшего обслуживания;
  • конфигурация участка трубопровода, на котором планируется монтаж рассматриваемого фитинга, что позволит подобрать изделие подходящей формы: крестовина, угловой элемент и т. д.

Достоинства

Положительные качества продукции данного вида:

  • возможность создать герметичное соединение;
  • простота установки;
  • нет необходимости в применении специального инструмента и оборудования, как, например, при монтаже фланцевых или сварочных аналогов;
  • не требуется наличие опыта выполнения подобных работ;
  • возможность установки на участках, которые характеризуются сложной конфигурацией;
  • несколько разновидностей элементов: односторонние, двусторонние и т. д.

Недостатки

Муфта обжимная служит недолго. Такой вид изделий сравнительно быстро деформируется, что обусловлено постоянным давлением на недостаточно прочное соединение. В результате уплотнительное кольцо начинает пропускать жидкость, образуется течь. Если для системы водопровода характерны частые гидравлические удары или вибрация, то фитинг выйдет из строя еще быстрее, чем при эксплуатации в более щадящих условиях.

Другим существенным недостатком является низкая термостойкость, если речь идет об изделиях с полимерным уплотнительным кольцом. В данном случае материал быстрее теряет свойства, т. к. постоянно подвергается воздействию перепадов температур.

Монтаж муфт обжимных для стальных труб

Обжимной фитинг для стальных труб устанавливается по инструкции:

  1. Необходимо зачистить края соединяемых коммуникаций.
  2. На одну трубу надевается накидная гайка, на вторую — обжимное уплотнительное кольцо, затем — корпус фитинга.
  3. На последнем этапе выполняется крепление элементов: трубы соединяют, накидная гайка навинчивается на резьбу фитинга.

Монтаж обжимных муфт не занимает много времени. Для фиксации накидной гайки потребуется разводной ключ.

Что нужно учитывать при выборе обжимных фитингов для стальных труб Ссылка на основную публикацию

Фитинги для стальных труб – резьбовые, обжимные и т.д. — Трубы

Для того чтобы обеспечить разъемное соединение труб или направить общую магистраль при прокладке, для замены некоторых компонентов трубопроводов используют фитинги для металлических труб (с резьбой). Сегодня в продаже существует множество конусообразных и прямых соединений. Выполняются они из различных материалов с никелевым, хромовым или цинковым покрытием.

Как правило, соединения с резьбой используются на трубах, которые имеют сечение до 50 миллиметров. Для труб большим диаметром применяются фланцевые крепления. По функциональным возможностям и формам они ничем не отличаются, разве что разнятся параметры. Для производства применяется высококачественный чугун или сталь.

Если учесть место монтажа, установки фитингов, то изделия с резьбой для металлических труб классифицируются по следующим конструктивным параметрам:

  • тройники – для соединения труб разных или одного диаметров;
  • угольники – для изменения направления трубопровода;
  • муфты – позволяют соединять неподвижные конструкции;
  • отводы – используются для отклонения в вертикальном или горизонтальном положении магистрали под углом от 30 до 180 градусов;
  • заглушки – герметизируют магистраль;
  • ниппель – меняет давление в системе;
  • штуцер – упрощает очистку, обслуживание магистрали.

Изготавливают вышеперечисленные изделия из таких материалов, как чугун, латунь, сталь, медь, нержавейка, бронза.

Существует метрическая и трубная резьба. Разница заключается только в шаге резьбы. Если прокладывается водопроводная или отопительная магистраль, то используется трубная или дюймовая резьба.

Для того чтобы соединить патрубки обогревателей, водонагревательных систем, фильтры, счетчики применяется также трубная резьба. Кроме того, данный вид резьбы используется при цилиндрических резьбовых соединениях.

Толщина стенок труб определяется на основании давления, под которым будет эксплуатироваться система.

Для редукторов или манометров используется метрическая резьба. Бывает внешняя и внутренняя резьба. Внутренняя резьба обычно встречается на гайках, а внешняя – на штуцерах.

Также будет полезным видео: Диаметры труб: 1/4, 3/8, 1/2, 3/4 и т. д. Дюймы и миллиметры

На каждом приборе имеется свой диаметр резьбы. Единицей измерения считается миллиметр или дюйм. Важно отметить, что сечение на любом резьбовом соединении из металла измеряется внутри.

Сечение креплений и труб из полипропилена измеряется с наружной части. Например, если сечение труб из пластика – 2 сантиметра, то аналогом из металла можно считать трубу с диаметром 1,5 сантиметра.

Точно так обстоят дела с фитингами.

Если деталь имеет правую резьбу для соединения, то ее накручивают по часовой стрелке, а левая резьба – наоборот. Иначе говоря, если резьба поднимается в левом направлении, то она – левая. В процессе монтажа водопровода обычно применяют правую резьбу.

Левая резьба преимущественно встречается при присоединении к батареям патрубков. С правой стороны радиатора находится правая резьба, и наоборот. Чтобы сделать переход на правую резьбу или же контур, необходимо иметь комплект из четырех футорок (две с левой резьбой и две – с правой).

Понадобятся также уплотнители из резины, спускные, воздушные клапана и заглушки.

Фитинги для металлических труб (резьбовые) каталог:

Латунные изделия обычно применяются при соединении труб из меди, латуни. Внутри соединения есть обжимное кольцо, которое обеспечивает хорошую прочность самого крепления. Устанавливается латунное соединение с помощью гаечного ключа. С его помощью закручивается гайка, затягивается до определенного уровня. Чтобы не было течи, нужно аккуратно закручивать гайку, чтобы не скрутить резьбу.

Крепления из меди

Коррозия и температурные перепады не страшны фитингам из меди. С их помощью можно соединять изделия из любых материалов. В то же время применение различных комбинаций может повлиять эксплуатационный срок магистрали. Не соединяется медь с оцинкованной нелегированной сталью. В противном случае быстро начнет развиваться коррозия, в результате чего края трубопровода будут разрушаться.

Фитинги из чугуна – это соединения цилиндрической формы с резьбой на концах. Чугун отлично применяется в качестве материала для отводов, муфт, тройников, а также крестовин.

Для частой эксплуатации необходимо закладывать водостойкий материал. Чугун стоит не дорого.

Прочность материала и антикоррозионные свойства – отличные, но в некоторых случаях – даже их недостаточно для обеспечения высокой степени прочности магистрали.

Соединительные фитинги из стали

Стальные конструкции отлично зарекомендовали себя за счет высокой степени прочности, надежности, однако не стоит забывать о том, что качественное соединение будет только с фум-лентой или паклей. На основании материала, фитинги могут иметь резьбу разной длины. Основное предназначение стальных фитингов – соединение двух и более контуров разного сечения.

Фитинги из нержавейки применяются в разных соединениях. Преимуществом материала заключается в том, что нержавейку можно использовать многократно. Крепления можно сколько угодно собирать и разбирать – без потери качества.

Сгоны – это патрубки, которые имеют резьбу на обоих концах (бочата, соединители стержневые). На одной стороне имеется короткая резьба на 5-6 нитей, а с другой – удлиненная – 20-30 нитей. С помощью сгона удается соединять две неподвижные трубы.

Смотрите видео: как работать со сгоном для труб

В фитинг или армирующий элемент вкручивается сгон, а с другой стороны устанавливается гайка, муфта. На конец трубы наматывают лен, покрывается уплотнителем. Муфту накручивают на конец трубы, подсоединяют к сгону. Между гайкой и муфтой закладывают лен, прижимая к муфте гайкой.

Отводы применяются для того, чтобы скорректировать направление трубопровода в горизонтальном или вертикальном направлении под углом 30, 45, 60, 90 или 180 градусов. Отводы имеют гладкий внутренний шар, который предотвращает появление на трубах налета.

Также ознакомьтесь с фитингами для врезки в трубопроводы Раветти.

По конструктивным особенностям трубные отводы бывают гнутыми и крутоизогнутыми, шовными и бесшовными. Популярностью пользуются отводы с углом 90 градусов. Чтобы выполнить гнутый отвод, используется труба с диаметром, который определяет способ производства конструкций:

  • холодногнутых – от 15 м;
  • горячо гнутых – с радиусом от 1,5 до 15 м.

Крутоизогнутые фитинги имеют небольшой угол сгиба, что упрощает компоновку всей магистрали. Однако из-за небольших параметров они не обеспечивают компенсацию теплового расширения труб, например, в системе отопления.

Чтобы создать отвод, применяется водо или газопроводная труба, а также бесшовные конструкции из стали с сечением 15-50 миллиметров.

Если изготавливаются крутоизогнутые трубы методом горячей протяжки или штамповки, то производитель ориентируется на температуру эксплуатации фитинга до 450 градусов.

Чтобы объединить трубы в сложную конструкцию, используют тройники. Они предназначены для фиксации бокового отвода к главной магистрали. Так удается обеспечить смену направления трубопровода под углом 90 градусов.

Выпускаются тройники переходные и ровные. Ровные переходники имеют одинаковое сечение на всех ответвлениях. Переходной тройник может иметь разные сечения отверстий.

Штампованные или бесшовные тройники могут использоваться под давлением до 16 МПа, а также при температуре до 450 градусов.

С помощью муфт можно соединять трубы без сварочного аппарата. При установке труб можно выполнять подключение с разными диаметрами труб, из разных материалов. Муфты классифицируются по таким параметрам:

  • по местонахождению резьбы – снаружи или внутри. Первый вариант применяется при креплении элементов, которые имеют разную жесткость. Второй вариант применяется при соединении элементов одинаковой жесткости;
  • по способу соединения – равнопроходный, который соединяет трубы одинакового сечения и переходной – для соединения труб, имеющих разные диаметры;
  • разъемные или цельные муфты. Так, разъемные муфты упрощают монтаж, за счет чего можно отдельно фиксировать элементы муфты на трубах, а потом – выполняется соединение закрепленного к частям муфты трубопровода.

Заглушки на трубы

Заглушки применяются там, где невозможно постоянно перекрывать поток в одном или нескольких концах магистрали. Заглушки работают по тому же принципу, что и фланцевые соединения. Круглые стальные диски с отверстиями для продевания болтов или шпилек, с помощью которых выполняется фиксация.

Температура рабочей среды при заглушке может достигать 500 градусов. Фланцевые заглушки используют соответственно с фланцами. Конструкция – практически такая же, как и у фланца, только центрального отверстия нет. Изготавливают конструкции с помощью метода горячей штамповки.

Поворотные заглушки – это своего рода задвижки, которые герметизируют концы труб при наладочных, а также при проверочных работах. Используются заглушки при укладке основных ответвлений или трубопроводов. Давление в системе может быть от 0,35 до 38 МПа.

Выпускаются заглушки диаметром от 23 до 1420 миллиметров.

Штуцеры и гайки для труб служат для крепления амортизирующих компонентов. Несколько аппаратов обеспечивают эффективное использование при достаточной герметичности арматуры.

Если есть течь, значит давление в системе падает.

Читайте также: Ручной труборез для медных труб

Чтобы защитить армирующие элементы, а также достичь максимального уровня гигиеничности оборудования, используются уплотнительные элементы, которые устанавливаются у головок гаек.

Также штуцерами называют патрубки для выпуска из магистрали жидкости или газа. Трубные резьбовые переходники имеют с двух сторон наружную резьбу, которая соответствует размерам муфты.

Если выполняется постоянное соединение трубопровода, то ниппель служит параллельно механической (силовой фиксацией).

Так, радиаторный ниппель помогает соединять секции батарей, а подбор нужно делать с левой или правой резьбой.

Также смотрите видео: Уплотнительные материалы. Лен, нить , клей герметик

Какие бывают ниппели

Встречаются ниппели в форме бочонка. Есть ниппели в виде шестигранника (между резьбой находится шестигранник, который упрощает монтаж).Для пользователей мы предлагаем каталог фитингов с ценами.

Выбирая то или иное изделие, нужно учесть отрицательные стороны разъемного соединения. Прежде всего, будет соединяться множество деталей, а это – расходы на обеспечение герметичности магистрали.

Кроме того, нужно постоянно затягивать фитинги, если система ослабляется.

Обжимные фитинги для стальных труб: виды, классификация, размеры и маркировка компрессионных муфт

Здравствуйте, уважаемый читатель! Мы привыкли к тому, что монтаж и соединительный ремонт металлических стояков и отводов сопровождается такой малопривлекательной операцией, как сварка. Оказывается, можно обойтись без неё, применив обжимные фитинги для стальных труб. Рассмотрим подробнее эти устройства, плюсы и минусы, как и где лучше применять.

Что собой представляют и для чего они нужны

Изделия востребованы для совмещения железных труб. Они необходимы, когда нет возможности провести резьбонарезные или сварочные работы.

Элементы свободно надеваются на торец одного канала и крепятся с помощью прижимной гайки, а с другой стороны детали применяются различные варианты присоединения: резьбовые, такая же накидная гайка, угловая конструкция (на фото) и т.д.

Обжимными изделия называют из-за наличия обжимного кольца (или двух), посредством которого совершается процесс обжима трубы. Сухарь, как его именуют мастера, обжимает трубу под давлением гайки, накручиваемой на штуцер соединителя.

В результате получается соединение без применения сварки или резьбы. Подобные кольца называют ещё цангой. Материалом для этого важного и выдерживающего основательную нагрузку элемента служит чаще всего разрезное латунное кольцо, а иногда специально разрезная втулка.

Область применения

Компрессионный (ещё одно название прижимного фитинга) соединитель применяется в коммуникациях различного назначения:

  • частном доме;
  • многоэтажной застройке;
  • коммунальных сетях;
  • промышленных трубопроводах.

Им удобно монтировать стыки в угловых поворотах, на ответвлениях, при стыковке каналов разных диаметров. Устройство незаменимо при ремонте трубопроводов, когда в соединениях сгнивает резьба, а нарезать её заново нет возможности.

С помощью прижимных элементов монтируются не только металлические, но и металлопластиковые каналы. Соединители выдерживают любую рабочую среду: горячий пар, воду, газы, нефтепродукты.

Об устройстве и монтаже обжимных устройств рассказывается в этом видео:

Технические характеристики

Рабочие параметры фитингов действуют следующие:

  • внутренний диаметр или условный проход;
  • рабочий диапазон температур транспортируемой среды;
  • давление в трубопроводе, которое способно выдержать устройство.

Как правило, большинство из них, в зависимости от материала изготовления, работают при температурах от -50° до +250°, давлении 1,6 Мпа, с проходным диаметром до 100 мм.

Строение и принцип работы

Конструкция изделия представляет собой муфту со штуцерами и резиновыми прокладками на них, прижимное кольцо (или два), накидные гайки.

Цанга, или прижимное кольцо, надеваются на торец трубы. Соединение происходит за счет прижимного действия накручиваемой гайки на обжимное кольцо и уплотнительную прокладку (на фото). Затягивается гайка с помощью разводного ключа.

По конфигурации прижимные фитинги выпускаются в следующих видах:

  • угловых конструкций;
  • тройников;
  • переходов для стыковок при различных диаметрах труб;
  • штуцеров;
  • заглушек.

Преимущества и недостатки

Перечислим основные достоинства обжимных соединителей:

  • возможность быстрой сборки-разборки соединения;
  • простота и высокая скорость установки, что имеет значение в аварийных ситуациях;
  • герметичность стыковочного узла;
  • широкий выбор изделий по конфигурации и в разных диаметрах.

Вместе с тем прижимные элементы имеют особенности:

  • они не любят механических воздействий: достаточно слабого удара и узел может потерять герметичность;
  • не рассчитаны на высокое давление;
  • резиновые прокладки быстро теряют характерные качества при высоких температурах, что неизбежно вызывает протечки;
  • механизм соединения прижимной муфты со временем ослабевает, требуется регулярно подтягивать крепления.

Советы по выбору

Выбирая нужный фитинг, важно знать особенности трубопровода, в котором он будет использован. Так, для состыковки труб одинакового диаметра подбирают прямые муфты, при разных диаметрах – переходники.

Изделия с одним прижимным кольцом подойдут для металлических водопроводов, оснащенные двумя латунными втулками – для ремонта напорных магистралей.

Подбирают соединители по условному проходу и внешнему диаметру трубы, показателям давления и температуры рабочей среды. Эти данные можно увидеть на маркировке детали, которая должна быть отчетливо нанесена и содержать как можно больше сведений.

Примерная цена

Стоимость изделий меняется в зависимости от выбранных параметров (сечения, материала изготовления, типа устройства), бренда производителя.

Так, муфту компрессионную 20×½» с внутренней трубной резьбой для перехода с металлической трубы на ПНД можно приобрести за 47 рублей.

Латунный компрессионный фитинг для медных труб 15×½» итальянской фабрики Tiemme обойдется в 114 рублей, а обжимная муфта этого же производителя 20×½» – в 210 рублей.

Монтаж обжимных фитингов для стальных труб

К установке компрессионного соединения прибегают, когда для состыковки труб нет смысла нарезать резьбу или делать сварку, или невозможно произвести эти виды работ.

Главное – подобрать необходимый по параметрам фитинг и подготовить набор инструментов.

Поскольку состыковка производится разъемным средством, замуровывать соединение в стену или бетонную стяжку нельзя.

Необходимые инструменты и материалы

Из инструмента понадобится гаечный ключ необходимого размера или разводной.

Для среза и обработки трубы нужно иметь болгарку с диском и напильник.

Материалом служит сам фитинг. Как правило, пакля для накручивания гайки не нужна.

Технология монтажа

Важно правильно выбрать место состыковки труб. Возможно, предстоит срезать какую-то часть. Все это необходимо рассчитать до приобретения фитинга.

Суть обжимного метода соединения каналов заключается в правильном и последовательном выполнении операций надевания элементов устройства.

С практикой применения и монтажа рассматриваемых фитингов вы можете познакомиться, посмотрев данное видео

Ход работ

Последовательность выполнения монтажных работ такая.

  1. Зачищают торец трубы, убирая заусеницы и неровности, остатки краски.
  2. Располагают каналы строго по одной осевой линии.
  3. На отвод одевают большую гайку.
  4. Затем насаживают прижимное кольцо.
  5. Последним надевается основание фитинга.
  6. Гайку накручивают большим разводным ключом.
  7. Она стягивает узел и получается надежное соединение.

Особенности установки

Обычно не рекомендуется ставить фитинги из материалов, отличных от тех, из которых произведен трубопровод. Но практика показала, что, например, латунные соединители прекрасно сочетаются с медными отводами, а медные соединители подходят для труб из любого сырья.

А вот соединения медными элементами оцинкованных отводов чревато быстрым проявлением ржавчины, что ведет к протечкам.

Заключение

Мы рассмотрели основные вопросы, связанные с применением и монтажом обжимных фитингов. Надеемся, что информация будет для вас полезной и пригодится на практике. Желаем вам успехов в ремонтных делах, подписывайтесь на наши статьи, делитесь опытом в социальных сетях.

(Пока оценок нет)Загрузка…

Обзор фитингов для металлических труб: цена и размеры

Резьбовые фитинги служат для обеспечения разъемного способа соединения или смены направления общей магистрали во время монтажа и замены отдельных элементов трубопровода.

Виды покрытия фитингов:

  • цинковым;
  • хромовым;
  • никелевым.

Резьбовые соединения чаще используются при работе с трубами сечением до 50 мм. Для контуров от 50 мм применяются фланцевые крепления. По форме и функциональным особенностям они ничем, кроме параметров и типа соединения не отличаются, для изготовления используется сталь и высокопрочный чугун (ВЧШГ).

Исходя из места установки и назначения, фитинги для металлических труб классифицируются по своим конструктивным особенностям:

  • Угольники — для смены направления труб.
  • Тройники — для подсоединения труб одного или разных диаметров.
  • Муфты — для стыковки неподвижных конструкций.
  • Отводы — для отклонения магистрали (в вертикальном или горизонтальном направлении) под углом 30-180 гр.
  • Заглушки — для герметизации магистралей.
  • Ниппели — для смены давления.
  • Штуцеры — для упрощения очистки, обслуживания или замены сглаживающих поток элементов.

Изготовление конструкций производится с использованием разных материалов:

  • нержавеющие;
  • латунные;
  • медные
  • чугунные;
  • бронзовые.

Виды резьбовых креплений

Различают трубную и метрическую резьбу. Основная разница заключается в ее шаге. При подводе отопительных и водопроводных магистралей чаще применяется дюймовая (трубная) резьба. Для присоединения патрубков водонагревательных систем, обогревателей, системы фильтрации, счетчиков, насосных аппаратов также служит трубная резьба.

Трубная резьба используется в цилиндрических резьбовых креплениях и в соединениях внутренней цилиндрической резьбы с внешней конической резьбой. Толщина стенок труб определяется предполагаемым давлением.

Метрическая резьба используется для манометров или редукторов. Она бывает внутренней и наружной. Первый варрант чаще встречается под названием гайки, а второй — штуцера.

Параметры резьбы

Все приборы обладают своим диаметром резьбы. За единицу измерения берется дюйм или мм. Важно понимать, что сечение всех резьбовых креплений, созданных из металла, замеряют внутри.

Сечение труб и креплений из полипропилена измеряется снаружи. Так, если сечение ПП труб составляет 2 см, то это выступает аналогом труб из металла сечением 15 мм, аналогичная ситуация и с фитингами.

Направление резьбовых нитей

Соединительные детали с правой резьбой вкручивают или накручивают по часовой стрелке, левые — наоборот. Другими словами, если резьбовые нити поднимаются в левом направлении, соответственно резьба левая.

При укладке водопроводной системы обычно используется правая резьба. Левая часто встречается при подключении патрубков к батареям. С правой стороны радиаторов находится правая резьба и наоборот.

Для перехода на правую резьбу и контур, предусмотренный к подсоединению, потребуется специальная комплектация из 4 футорок (2 с левой резьбой, и 2 с правой), резиновых уплотнителей, заглушек и спускных воздушных клапанов.

Соединения из латуни

Латунная комплектация хорошо применяется для фиксации медных труб. Обжимное кольцо, имеющееся внутри соединения, обеспечивает повышенную прочность крепления. Его размещение производится с помощью гаечного ключа. Он позволяет закрутить гайку, затянув ее до заданного уровня. Важно не свернуть резьбу, что приведет к течи.

К недостаткам относится необходимость в своевременном обслуживании, исключающем разбалтывание системы и низкий предел допустимого давления.

Медные крепления

Медные фитинги устойчивы к температурным перепадам и коррозии. Они позволяют соединять изделия из разных материалов. Однако использование разных комбинаций влияет на снижение эксплуатационного срока. Не рекомендуется соединять медь с оцинкованной нелегированной сталью. Это вызовет быстрое возникновение коррозийных процессов, приводящих к скорому разрушению фитинга и края трубопровода.

Соединения из чугуна

Чугунные фитинги являют собой соединения с цилиндрической резьбой на окончаниях. Этот материал удачно служит для создания муфт, отводов, крестовин и тройников.

Для многократного использования требуется размещение водостойкого материала.

Невысокой стоимости и прочности конструкций уступает низкий уровень антикоррозийной устойчивости, что заставляет производителей использовать более стойкие материалы.

Стальные соединения

Стальные конструкции хорошо зарекомендовали себя, благодаря прочным и надежным характеристикам, но не стоит забывать о прокладке фум-ленты или пакли для более качественного соединения. Исходя от материалов и параметров конструкций, фитинги могут обладать разной длиной резьбы. Основное предназначение фитингов выступает соединение двух или нескольких контуров одного и разного сечения.

Хорошо пользуются спросом нержавеющие конструкции, обладающие цилиндрической резьбой со специальным уплотнением. Основное преимущество заключается в многократном использовании. Например, при необходимости проведения ремонтных работ, эти крепления можно разбирать и монтировать снова без потери качества.

Сгоны для труб

Сгоны представлены патрубками с трубной резьбой на обоих концах. С одной стороны короткая (5-6 нитей) резьба, с другой — удлиненная (20….30 нитей). Сгоны обеспечивают соединение двух неподвижных труб.

В армирующий элемент или фитинг вкручивается сгон, с другой стороны ставится гайка и муфта, на конец трубы с коротким резьбовым витком наматывается лен и покрывается уплотнителем, затем совмещается с окончанием сгона. Муфта накручивается на конец трубы и подсоединяется к сгону.

Между муфтой и гайкой размещается лен и прижимается гайка к муфте.

Отводы для труб

Отводы используются для корректировки смены направления трубопровода в вертикальном и горизонтальном положении под углом в 30°, 45°, 60°, 90° и 180°. Они отличаются гладким внутренним шаром, предотвращающим образование налета на трубах.

По своим конструктивным особенностям отводы делятся на крутоизогнутые и гнутые, шовные и бесшовные. Особой популярностью пользуются отводы с углом поворота 90°.

Для изготовления гнутых отводов применяется труба с диаметром, определяющим способ изготовления конструкций:

  • холодногнутых, от 15м.R;
  • горячегнутых, с радиусом в 1,5-15м.

Служат для транспортировки воды, газа, неагрессивных жидкостей при максимальном нагреве до 175 С.

Крутоизогнутые изделия характеризуются небольшим углом сгиба, упрощающим компоновку магистрали.

Но из-за своих малых параметров они не обеспечивают компенсацию теплового расширения труб, например в отопительной системе.

Для разработки отводов используется водо- газопроводная труба (ГОСТ 326275) или бесшовные стальные конструкции сечением 15 — 50 мм. Бесшовные изделия с большим диаметром представлены в диапазоне:

При изготовлении крутоизогнутых труб методом штамповки или горячей протяжки, производители ориентируются на ГОСТ 17375.2001 и предусматривают эксплуатацию при температуре до +450 С.

Тройники резьбовые

Для объединения труб их в сложные конструкции служат тройники, предназначенные для фиксации бокового отвода к основной магистрали, что обеспечивает смену направления под углом 90°.

Тройники выпускаются в двух исполнениях: ровных и переходных. Первый вариант характеризуется одинаковым сечением всех ответвлений. Во втором случае предусмотрены разные сечения отверстий.

Применение штампованных и бесшовных тройников допускается при температуре -70С…+450С, давлении до 16 МПа.

Муфты резьбовые

Муфты позволяют обеспечить соединение труб без использования сварочного аппарата. В процессе монтажа допускается подключение трубопровода с разным размером и материалом.

Муфты классифицируются по следующим параметрам:

  1. Способ соединения – равнопроходной, соединяющий трубы с одинаковым сечением и переходной для стыковки труб с разным диаметром.
  2. Месторасположение резьбы – внутри и снаружи. Первый вариант используется при фиксации элементов трубопровода с идентичной жесткостью. Второй вариант применяется для крепления элементов с разной жесткостью или подключения гибких элементов.
  3. Цельные и разъемные. Последние упрощают технологию монтажа, благодаря возможности отдельной фиксации элементов муфты на трубах, с дальнейшим подсоединением уже закрепленного к частям муфты трубопровода.

Заглушки для труб

Заглушки актуальны там, где требуется временное или постоянное перекрытие потока жидкости в одном или нескольких концах магистрали. Принцип действия заглушек схож с фланцевыми соединениями – круглые стальные диски с отверстиями для продевания болтов или шпилек для фиксации. Температура рабочей среды достигает до +500 гр.

Фланцевые заглушки применяются вместе с фланцем. Конструктивно они схожи с фланцами, но исключают наличие центрального отверстия. Изготовление конструкций осуществляется методом горячей штамповки.

Эллиптические конструкции представлены металлической пластиной в форме половинки эллипса. Они присоединяются к трубе и служат для ее герметизации. Для изготовления также используется метод штамповки.

Поворотные заглушки выступают в роли задвижек, и герметизируют окончания труб в процессе наладочной и проверочной работы. Заглушки применяются при укладке основных трубопроводов и ответвлений. Рабочее давление варьирует в диапазоне 0,25 — 38 МПа, а размеры – от 23 до 1420 мм.

Штуцеры резьбовые

Гайки и штуцеры для труб служат для крепления армирующих элементов. Ряд аппаратов обеспечивает эффективную эксплуатацию при достаточной герметичности арматуры. В случае протечки снижается давление в системе. Для защиты армирующих элементов и достижения максимальной гигиеничности оборудования, применяются уплотнительные элементы, размещаемые у головок гаек.

Штуцерами также называют патрубки для выпуска газа или жидкости из магистрали, в том числе для измерения давления. Ниже можно рассмотреть прямые и конические штуцеры редукционные.

Ниппели или бочонки

Трубные резьбовые переходники, оснащенные двусторонней наружной резьбой, соответствующей размерам муфты. При постоянном соединении трубопроводных линий, ниппель попутно служит для механической (силовой) фиксации. Например, радиаторный ниппель служит для соединения между собой секций батарей и подбирается с левой или правой резьбой.

  • Бочонок.
  • С шестигранником, (между резьбой размещается шестигранник для удобного монтажа).

Для удобства пользователей ниже представлен каталог с ценами на резьбовые фитинги. При выборе интересующего изделия, следует учесть отрицательные стороны разъемного соединения. Они включают большое количество деталей и затраты времени на обеспечение непромокаемой обмотки. Также требуется обеспечить регулярное затягивание в случае ослабления системы.

Каталог фитингов

Видео

Пресс фитинг под сварку

Главная » Статьи » Пресс фитинг под сварку

Фитинги для стальных труб – это соединительные элементы, играющие очень важную роль. В переводе с английского фитинг означает – монтаж, сборка. Трубопрокатный сортамент из стали применяют очень давно, его можно встретить в водо- и газо- проводных, обогревательных и сливных сетях.

Подверженность стальных трубопроводов к коррозийным образованиям привела к росту популярности изделий из пластика, но, тем не менее, от стальных магистралей отказываться не стали. Их высокая прочность и надежность позволяет трубопроводу выдержать высокое давление, низкие и высокие температуры.

Несомненно, преимущество полипропиленовых систем в системах отопления или водоснабжения, заключается в простоте монтажа, но показатель герметичности в этом случае остается под вопросом. А вот фитинги для трубопроката из стали позволяют полностью решить проблему герметизации, только их необходимо правильно выбрать и установить.

Что касается вопроса о стоимости стальных магистралей, то она не намного выше, если сравнить с пластиковым аналогом. Но, длительность срока использования даже не идет в равнение. Системы из стали, протянутые еще 50 лет назад, успешно функционируют до этого времени, а вот сможет ли такой период простоять пластик, никто не ответит.

При устройстве магистралей из пластика применяют крепежы, которые потом нельзя снимать во время ремонта, а в стальном трубопроводе любой отдельно взятый участок можно легко разобрать, и это благодаря фитингам.

Читайте также: Фаскосниматель для металлических труб — виды и назначение

Многие оправданно называют существенным недостатком стальных магистралей трудоемкий монтаж. Но такие трудности полностью компенсирует надежность и прочность созданной конструкции.

Детали, которые используют при строительстве стальной сети, могут быть разъемными и неразъемными. Неразъемные варианты предполагают сварку, а разъемные варианты предусматривают участие крепежных элементов на резьбе – фитингов.

Используемые механизмы могут иметь такие виды:

  • крестовина;
  • уголок;
  • муфта;
  • тройник;
  • контргайка;
  • переходник;
  • заглушка;
  • штуцер.

Стальные трубопрокатные материалы скрепляют посредством уже готовой резьбы, если таковая отсутствует, то ее можно нарезать специальными инструментами. Материал, который применяют для производства данных изделий это:

  • чугун;
  • черный метал;
  • латунь;
  • медь;
  • нержавейка.

По способу соединения с металлической трубой они бывают:

  • резьбовые;
  • обжимные;
  • фланцевые;
  • сварные.

Сварные детали

Фитинги для стальных трубопрокатов под сварку называют самыми прочными среди аналогичных деталей. Планируемые для сварки детали отличаются гладким концом.

Сварные крепительные детали являются неразборной системой, это означает, что последующей разборке с вторичным использованием они не подлежат. Швы, которые производят посредством сварки не сильно заметно на трубе.

Система выбора таких деталей основана не только на сходстве объема крепительного элемента и самой трубы, но и на аналогичности свойств. Обязательным критерием при выборе должны быть показатели переносимости давления среды, которые предусмотрены ГОСТом, и этому требованию арматура обязана отвечать.

Варианты под сварку используют в системах, их помещают внутрь конструкции. Замена таких деталей не предусмотрена в течение очень длительного срока.

Резьбовые варианты

Резьбовые фитинги для металлических труб называют самыми популярными и универсальными для состыковки трубопрокатных материалов. Наиболее высокую популярность среди данных соединительных деталей завоевала их разновидность – «американка».

Это муфта с накидной гайкой. Соединение посредством этого элемента выполняется простым вращением гайки. Демонтаж соединения можно выполнять любое количество раз, и все остальные узлы при этом разбирать не нужно. В данном случае минимальное время на выполнение работы, невысокая стоимость и отличная ремонтопригодность.

Резьбовые механизмы – это практичный вид для тех, кто хочет установить комплектующие высокой надежности по доступной цене.

Резьбовые конструкции позволяют соединить трубы из стали разного диаметра.

Отличительные характеристики и преимущества данных деталей:

  1. незначительная подверженность коррозийным процессам;
  2. высокая устойчивость к влиянию агрессивной среды;
  3. длительный срок использования;
  4. надежность стыка;
  5. удобный способ для соединения труб больших диаметров;
  6. легкость применения и возможность демонтажа.

Обжимные фитинги

Обжимные фитинги для труб из стали являются универсальными соединительными деталями. Их можно использовать многократно. Они дают возможность изгиба трубопровода в любую сторону.

Состыковать трубы из стали посредством этих деталей можно без применения сварки и нарезки резьбы. Герметичность соединения при этом находится на высоком уровне.

Производят их из материалов, которые отличаются долговечностью, износостойкостью. При этом есть большая возможность выбора разных конфигураций конструкций.

Такие механизмы оснащены одним или двумя кольцами. Принцип функционирования основан на применении уплотнения из полимера. Под влиянием внешнего давления данный материал сжимается. При этом он плотно обхватывает внешнюю часть трубы, которую в него вставляют. В итоге получается соединение высокой герметичности.

Компрессионные (обжимные) фитинги для стальных труб не нужно монтировать посредством специнструментов. Устанавливать их просто и быстро.

Но, эти механизмы имеют существенный недостаток. У них невысокая устойчивость к механическому влиянию. При ударах и вибрации такая конструкция может дать протечку.

ВАЖНО! Перед тем, как применять обжимные (компрессионные) фитинги вторично без потери герметичности и прочности, рекомендуют поменять уплотнительное кольцо и прокладку из резины.

Пресс – фитинги

Пресс фитинг для стальной трубы это вид обжимных фитингов. Они позволяют создать полностью неразъемное соединение. Такое свойство относят к минусам, ведь использовать повторно их невозможно. В случае протечки такие крепления необходимо менять.

Что касается обжимных конструкций, то у них этого недостатка нет. Главным минусом обжимных и пресс – фитингов является не очень высокая надежность соединения. По этим причинам такие детали в процессе эксплуатации часто нужно подтягивать.

Главная область применения – это проведение строительных и ремонтных работ, где нужно выполнять состыковку трубопрокатных материалов, с внешним объемом не выше 6 см.

Удобные и не дорогостоящие обжимные детали почти не имеют недостатков, и во время эксплуатации не создают дополнительных проблем.

Чугунные фитинги

Чугунные фитинги для труб из стали относят к виду соединительной арматуры, которая применяется при прокладке трубопроводных разных диаметров.

Ковкий чугун, применяемый при производстве – это безоговорочная гарантия практичности и оптимального соотношения приемлемой стоимости и качества.

Изделия из чугуна оснащены внутренней и наружной резьбой, по этим причинам их можно использовать в любых условиях монтажных работ.

Бесспорным преимуществом в данной ситуации является то, что эти детали легко монтируются и снимаются. Все эти работы можно запросто выполнить своими руками.

Еще один плюс этих изделий это их длительный срок службы. Используя их можно быть уверенным, что они выдержат температуру до 175 градусов и давление в 16МПа.

Все чугунные изделия изготовляют в соответствии к стандартам ГОСТа.

Обширные возможности выбора, их доступная цена и быстрая доставка делают приобретение удобным и простым.

Оцинкованные соединительные элементы

Оцинкованные фитинги для стальных трубопрокатов являются состыковочными элементами для отдельных трубопрокатных изделий. Они пользуются самой высокой популярностью. Все дело в том, что оцинковка существенно повышает антикоррозийные возможности механизма, в результате он может прослужить больше 50 лет.

А в этой статье описан подробно процесс сварки оцинкованных трубопроводов.

Оцинкованные варианты арматуры применяют для стыков разного вида, поэтому они подразделяются на:

  1. угольник;
  2. муфта;
  3. переходник;
  4. крестовина.

Как и остальные аналоги, оцинкованные изделия соединяют несколькими методами. При этом работа с данными деталями имеет некоторые особенности. Например, сварка может повредить оцинковку.

Из всех методов наиболее предпочтительным является резьбовое соединение. Оцинкованные резьбовые изделия дают возможность сделать герметичный и надежный стык. При необходимости эти детали можно применить вторично.

Размеры

Размеры соединительных элементов для стальных труб играют важную роль. Ведь их применяют для магистралей с большим количеством ответвлений и для прокладки прямого трубопровода.

При правильном подборе размеров соединительных деталей можно надежно скрепить трубопровод и отопительные аппараты с разной резьбой и из разных материалов.

Диаметры выпускаемых фитингов соответствуют диаметру производимых труб, поэтому их выбор не составляет труда. Для правильного выбора необходимо точно знать размеры, взятых для работы трубопрокатных материалов. Размеры крепительной арматуры колеблются в рамках от 16 до 110 мм.

Варианты с небольшим диаметром (до 63 мм) используют для сетей, подводящих воду, подающих тепло с давлением до 16 атмосфер. А элементы большого объема можно поставить в систему, работающую при давлении почти в 10 атмосфер.

Фитинги «GEBO»

Фитинги Gebo для труб предназначаются для состыковки без резьбы и сварных работ в процессе укладки и ремонта различных магистралей. Они скрепляют эти элементы посредством уплотнительных колец и цанговых зажимов.

  • Соединение без наличия резьбовой нарезки и необходимости сварных работ.
  • Мгновенное устранение протечки без сварки и специнструментов.

Особо пригодные товары «Gebo» для:

  • плохо доступных и корродированных участков магистрали;
  • трубопрокатных материалов нестандартных габаритов;
  • для трубопрокатного сортамента из несвариваемых материалов;

Основные преимущества элементов «Gebo»:

  • монтаж разъемных соединений;
  • короткий срок установки;
  • нет необходимости в подрезании, пайке, поклейке трубопрокатного сортамента;
  • запускать сеть можно непосредственно после монтажа;

Товары «Gebo» являются представителями линейки высочайшего качества, это подтверждают большое количество технических разрешений. Самым главным подтверждением является разрешение на установку в сети, транспортирующей питьевую воду.

Фитинги для стальных труб приобрести не сложно. Если возникают дополнительные вопросы по цене и характеристикам, то их можно уточнить у менеджера. Он поможет подобрать товар, полностью отвечающий пожеланиям клиента.

Характеристика фитингов

Что же такое фитинг? В переводе с английского это слово обозначает «монтировать, прилаживать». Используется при соединении частей трубопровода с различными целями в местах поворотов, разветвлений либо переходов с одного диаметра на другой. Еще обжимные фитинги применяются в тех трубопроводах, которые подлежат неоднократной разборке и сборке в процессе эксплуатации, входят в ремонтные работы, а также для герметичной заглушки труб.

При закручивании накидной гайки пресс-гильза (О-образное разрезанное кольцо) сжимается на трубе и обеспечивают плотность между штуцером и внутренней стенкой трубы.

Использование обжимных фитингов

Соединения на трубах существуют двух типов:

  • прессовые;
  • и обжимные (с одним или двумя кольцами).

Пресс-фитинг при образовании утечки не подлежит повторному использованию, его необходимо заменить.

Плюсом в его использовании считается применение в местах, недоступных для других соединительных элементов. При сохранении целостности их можно использовать повторно, заменив пришедший в негодность участок трубы.

Обжимные фитинги отличаются от других имеющимся обжимным кольцом (либо двумя), наличие которого позволяет проводить качественный обжим трубы без сварки

Они отличаются от других имеющимся обжимным кольцом (либо двумя), наличие которого позволяет проводить качественный обжим трубы. Такое соединение не предусматривает применение сварочного аппарата или наличие резьбы.

Кольца для обжима изготавливаются из различных материалов, но главными плюсами являются:

  • устойчивость к высокому давлению;
  • устойчивость к вибрационной усталости;
  • долговечность.

Основное их применение — строительные или ремонтные работы по соединению металлических трубопроводов.

Классификация фитингов

Разновидности обжимных фитингов.

  • углы и отводы (применяются при соединении поворотов от 45 градусов);
  • крестовины (помогают произвести ответвление на две стороны);
  • тройники (используются при одностороннем ответвлении);
  • заглушки (применяются для крепления на конце трубы);
  • муфты (с помощью них соединяются трубы одинакового диаметра и направленности);
  • штуцеры (при необходимости соединения со шлангом).

Фитинги, которые применяют для соединения труб одного диаметра, именуются прямыми, а предназначенные для скрепления труб разного диаметра называют переходными.

На строительном рынке существует большой ассортимент чугунных, стальных, латунных или медных соединительных элементов.

Что касается чугунных, их отличают такие качества, как прочность и долговечность. У чугунных фитингов существенное преимущество перед другими соединительными изделиями, например, такими как стальная муфта. Еще к положительным качествам чугунных элементов можно отнести высокую устойчивость к негативным воздействиям окружающей среды и универсальность.

Без стальных фитингов в современной промышленности сегодня не обойтись. Совсем недавно обойти препятствия на пути трубопровода можно было с помощью изгиба трубы. Сегодня в этом нет необходимости. Трубопровод с использованием стальных изделий легко поддается сборке и разборке, что тоже немаловажно.

Пластмассовые фитинги

На строительном рынке сегодня имеется большое разнообразие пластмассовых фитингов, применяемых исключительно для труб из пластика. Используются для соединения медных, металлопластиковых либо металлических труб. Нужно отметить, что для металлопластиковых труб чаще применяют пресс-фитинги. Характеризуется такое соединение тем, что происходит обжим трубы вокруг штуцера с помощью гильзы из нержавеющей стали.

Последовательность соединения металлопластиковых труб с обжимными фитингами

У такого соединения может быть различный профиль обжима. Он зависит от производителя и применяемого пресса. Для производства работ с обжимными фитингами используются различные специальные прессы. Это может быть ручной или электрический пресс либо аккумуляторный. Как достоинство такого соединения, можно отметить его надежность и долгий срок службы.

Обжимные фитинги для металлопластиковых труб бывают с наличием разрезного кольца или компрессионные. Плюсом является монтаж без специального оборудования и, в связи с этим, значительно более низкая цена работ. Вам понадобятся лишь гаечные ключи, калибратор, резак и монтажная пружина.

Одним из видов фитингов являются соединительные муфты. Муфта, изготовленная из нержавеющей стали, подходит для соединения металлических и пластиковых труб без применения сварки, резьбового либо фланцевого соединения. Сферы использования такой муфты очень разнообразны. Это может быть газоснабжение, судостроение, теплоснабжение и системы дренажа. При использовании стальной муфты вы проведете монтаж трубопровода без предварительной подготовки легко и быстро. Вам не потребуется большое пространство при установке муфты из стали и дополнительного обслуживания. Еще один плюс — высокая устойчивость к коррозии.

Критерии выбора обжимных фитингов

Выбор зависит от многих факторов. При выборе нужно учитывать диаметр и вид труб, подлежащих соединению, а также вид предполагаемых работ.

Цены на фитинги варьируются в зависимости от вида, материала изготовления, диаметра. Если ваша покупка носит оптовый характер, то цена будет значительно ниже.

При осуществлении выбора обжимного фитинга уделяйте внимание весу (качественное изделие не будет легким), маркировке (она должна быть полной и равномерной), а также качеству гильзы. Покупка у производителя, зарекомендовавшего себя на строительном рынке с положительной стороны, избавит вас от напрасно потраченных времени и денег.

Корпус обжимных фитингов и гайки в основном изготавливается из такого материала, как прессованная латунь с достаточным содержанием меди (50%) и дополнительной обработкой никелем.

Корпус обжимных фитингов и гайки в основном изготавливается из такого материала, как прессованная латунь с достаточным содержанием меди (50%) и дополнительной обработкой никелем. Это гарантия прочности изделия.

В качестве обжимных фитингов используются уплотнительные кольца, изготовленные из специального материала ЕРDМ, а не резиновые, как в обычных. Этот материал используется для уплотнения запорной арматуры.

Конструкция фитинга для металлопластиковых труб предусматривает наличие непосредственно корпуса, обжимного кольца и специальной гайки, накручивающейся на фитинг.

Несомненным достоинством обжимных фитингов для металлопластиковых труб является простота использования. Все, что вам потребуется, — это подходящий калибратор и обычные ключи.

Следуя технологии использования металлопластиковых труб, не используйте фитинги для труб, скрытых в стене либо полу, в связи с невозможностью контроля за состоянием соединений.

Проводя ремонтные работы, перед приобретением фитингов спросите у продавца сертификат, разрешающий использование. Наличие сертификата гарантирует вам надежность и долговечность соединения.

Технология соединения металлопластиковой трубы с помощью фитинга

  1. Используя специальные ножницы, нужно отрезать нужную длину трубы из металлопластика. По срезу труба должна быть ровной. Вместо ножниц подойдет ножовка по металлу.
  2. Далее нужно одеть на трубу гайку. Не забудьте предварительно зачистить срез, избавившись от заусенцев. Отверстие выравнивается с помощью калибратора. Используйте специальные инструменты (фаскосниматель, развертка), при минимальном объеме работ можно пользоваться наждачной бумагой.
  3. Сделав необходимую зачистку торца трубы, надеваем обжимное кольцо.
  4. Непосредственно перед соединением нужно смочить трубу в месте соединения водой. Это обеспечит легкую установку фитинга и не позволит уплотнителям сползти либо порваться. Если все-таки произошло повреждение уплотнительного кольца, необходимо заменить обжимной фитинг. При соединении фитинга и трубы приложите небольшое усилие, чтобы ее конец и торцевая часть фитинга достаточно плотно примыкали к друг другу.

Теперь можно переходить к затягиванию гайки на фитинге. Старайтесь затянуть посильнее, но не переусердствуйте, так как гайка может лопнуть. Если качество фитинга оставляет желать лучшего, то при затягивании гайки может произойти выдавливание кольца. Такой фитинг тоже подлежит замене.

Фитинги для стальных труб: обходимся без сварки

В статье мы разберемся, какими способами могут соединяться стальные трубы и фитинги.

Уделим мы внимание и особенностям стали в качестве материала для трубопроводов.

Джентльменский набор любого монтажника сантехоборудования

Особенности стальных трубопроводов

Как и у любого другого материала, у стали есть плюсы и минусы.

Достоинства

  • Стальные трубы доступны и дешевы. Их можно купить или просто найти в самой глухой провинции; цены на стальные трубы без антикоррозионного покрытия не покажутся разорительными при самом скромном бюджете. Оцинковка, впрочем, стоит несколько дороже.
  • У стальных труб нет ограничений по температуре: если пластики и композитные трубы могут работать при температуре не выше 95 С, то сталь не побоится и двухсот. Заметьте, не из-за собственных ограничений: стальные трубы плавятся при полутора тысячах градусов. При двух сотнях может быть нарушена герметичность соединений.
  • Трубопроводы из стали имеют значительную механическую прочность. Вы не использовали в детстве газовую трубу в качестве перекладины? Автор статьи грешил этим, и труба никак не выразила своего огорчения.

Вы серьезно? Эта труба никогда не использовалась у вас вместо турника?

Недостатки

  • Главный недостаток стальной неоцинкованной трубы, ставящий на ней в качестве материала для водопровода жирный крест: она ржавеет. Все стоящие на холодной воде трубы из черной стали нуждаются в замене. На горячей воде и отоплении картина ненамного лучше.

Впрочем, в качестве газовой трубы этот материал вполне годится. Особняком стоит оцинковка: это исключительно достойный материал.

  • Стальные трубы на холодной воде зарастают. Комбинация ржавчины и минеральных отложений за несколько лет снижает просвет трубы вдвое. Проблема опять-таки не затрагивает оцинкованные трубы.

Сталь. Три года спустя

  • Стальные трубопроводы сравнительно трудоемки в монтаже. Сравните с металлопластиком или полиэтиленом с его компрессионными фитингами.

Обратите внимание: оцинковка является однозначно лучшим, практически безальтернативным материалом для выполнения ввода в частный дом с теплотрассы.

Температура на подающем трубопроводе зимой не позволяет использовать здесь полимеры или металлополимерные трубы; медь же слишком легко деформируется, чтобы ее спокойно можно было прокладывать по улице.

Примерно так выглядит оцинкованная труба после полувека работы в системе отопления

Виды фитингов

Однако мало выбрать материал для трубопровода, нужно еще и смонтировать его в готовую инженерную сеть. Как это сделать со стальными трубами?

Самый очевидный способ — сварка. Однако она не всегда есть под рукой; да и варить герметичные швы умеет не так чтобы каждый сварщик. Остаются, очевидно, фитинги.

Просто чтобы ничего не упустить: в природе существуют и стальные фитинги под сварку. Однако будем реалистами: при наличии сварки и сварщика тройники и крестовины заменяются сварными соединениями, а реально применяющиеся отводы и приварыши с резьбами можно назвать фитингами лишь с очень большой натяжкой.

Исключение — нефтегазовая промышленность, где к соблюдения стандартов, в том числе схем монтажа труб, относятся крайне строго.

Что остается в сухом остатке?

Резьбовые фитинги

Трубы стальные и фитинги соединяются резьбами уже не первый век. Больше того: собранные на резьбах из оцинкованной трубы для подводки водоснабжения и стояки отопления и через полвека эксплуатации находятся в прекрасном состоянии.

Совет: для герметизации резьбы больше всего подходит дедовский способ — лен, пропитанный олифой или краской.

Про синтетические средства герметизации вроде ленты ФУМ при сборке водопровода лучше забыть. Даже незначительный обратный ход резьбы, что не редкость при сборке, приведет к течи.

Фитинги знакомы всем и предельно просты: это уголки, крестовины, тройники, муфты, контргайки, переходники между разными диаметрами, заглушки и штуцера, которые делаются из чугуна, латуни (иногда с хромовым покрытием) и из нержавеющей стали.

Резьбовые фитинги для труб стальных подразумевают резьбы на трубах; нарезать их можно ручным инструментом или на токарном станке.

Область применения резьбовых фитингов — трубопроводы диаметром до 50 мм.

http://www.ru.all.biz/img/ru/catalog/362128.jpegНаиболее надежны ( в первую очередь по отношению к механическим воздействиям) резьбовые фитинги из нержавейки

Фланцевые фитинги

Трубы и фитинги стальные диаметром больше 50 мм соединяются, как правило, фланцами.

С точки зрения форм и функций они ничем, кроме размеров и способов соединения, не отличаются от резьбовых фитингов: те же тройники, крестовины и уголки (точнее, отводы). Изготавливаются они из стали и высокопрочного чугуна (ВЧШГ).

Простейший фланцевый фитинг — заглушка

В реальном мире, однако, куда чаще нужный фитинг… просто сваривается по месту из трубы, а на его торцы навариваются фланцы.

Почему просто не сварить трубы вместе? Потому, что кроме соединений между собой, трубы соединяются с задвижками, обратными клапанами, водо- и газосчетчиками и кучей другой арматуры.

Грязевик в элеваторном узле тоже монтируется на фитингах

Обжимные фитинги

Фитинги обжимные для стальных труб появились сравнительно недавно и пока не завоевали особой популярности. Чтобы понять причины этого, нужно вначале представить себе такой фитинг.

В общем-то, они практически идентичны компрессионным фитингам для полиэтиленовых труб. Накидная гайка, заходя на резьбу, прижимает к фитингу и трубе резиновую прокладку, за счет чего и обеспечивается герметичность соединения. Кстати, фитинги GEBO, к примеру, универсальны — они подходят и для черной стали, и для оцинковки, и для полиэтилена.

Так это работает

Так вот, основная проблема такого фитинга — в том, что трубу из него можно вырвать. Герметичность может быть нарушена простым механическим воздействием.

Стальные и оцинкованные трубы сейчас применяются именно там, где нужна особая надежность, в том числе и механическая. Некоторый диссонанс между этим требованием и устройством обжимного фитинга, не находите?

Далее: выигрыш времени и объема работы от такого фитинга — лишь на нарезке резьбы. Резать и подгонять по размеру стальную трубу — все равно не сахар.

Кроме того, резиновый уплотнитель сводит на нет еще одно достоинство стальной трубы — устойчивость к температуре. Обжимной фитинг в лучшем случае рассчитан на те же 95 С, что и полипропилен.

Выводы

А выводы очевидны: если уж вам понадобилась разводка именно из стальных труб, то:

  1. Выберите оцинкованные трубы;
  2. Соедините их старыми добрыми резьбами, используя резьбовые фитинги из нержавейки и уплотнение резьб льном с олифой.

В этом случае водо-, газопровод или система отопления доживут до свадьбы ваших внуков в первозданном виде.

Фитинги для металлических труб. Виды, размеры и способы использования

Для того чтобы обеспечить разъемное соединение труб или направить общую магистраль при прокладке, для замены некоторых компонентов трубопроводов используют фитинги для металлических труб (с резьбой). Сегодня в продаже существует множество конусообразных и прямых соединений. Выполняются они из различных материалов с никелевым, хромовым или цинковым покрытием.

Как правило, соединения с резьбой используются на трубах, которые имеют сечение до 50 миллиметров. Для труб большим диаметром применяются фланцевые крепления. По функциональным возможностям и формам они ничем не отличаются, разве что разнятся параметры. Для производства применяется высококачественный чугун или сталь.

Если учесть место монтажа, установки фитингов, то изделия с резьбой для металлических труб классифицируются по следующим конструктивным параметрам:

  • тройники – для соединения труб разных или одного диаметров;
  • угольники – для изменения направления трубопровода;
  • муфты – позволяют соединять неподвижные конструкции;
  • отводы – используются для отклонения в вертикальном или горизонтальном положении магистрали под углом от 30 до 180 градусов;
  • заглушки – герметизируют магистраль;
  • ниппель – меняет давление в системе;
  • штуцер – упрощает очистку, обслуживание магистрали.

Изготавливают вышеперечисленные изделия из таких материалов, как чугун, латунь, сталь, медь, нержавейка, бронза.

Существует метрическая и трубная резьба. Разница заключается только в шаге резьбы. Если прокладывается водопроводная или отопительная магистраль, то используется трубная или дюймовая резьба. Для того чтобы соединить патрубки обогревателей, водонагревательных систем, фильтры, счетчики применяется также трубная резьба. Кроме того, данный вид резьбы используется при цилиндрических резьбовых соединениях. Толщина стенок труб определяется на основании давления, под которым будет эксплуатироваться система.

Для редукторов или манометров используется метрическая резьба. Бывает внешняя и внутренняя резьба. Внутренняя резьба обычно встречается на гайках, а внешняя – на штуцерах.

Также будет полезным видео: Диаметры труб: 1/4, 3/8, 1/2, 3/4 и т. д. Дюймы и миллиметры

На каждом приборе имеется свой диаметр резьбы. Единицей измерения считается миллиметр или дюйм. Важно отметить, что сечение на любом резьбовом соединении из металла измеряется внутри. Сечение креплений и труб из полипропилена измеряется с наружной части. Например, если сечение труб из пластика – 2 сантиметра, то аналогом из металла можно считать трубу с диаметром 1,5 сантиметра. Точно так обстоят дела с фитингами.

Если деталь имеет правую резьбу для соединения, то ее накручивают по часовой стрелке, а левая резьба – наоборот. Иначе говоря, если резьба поднимается в левом направлении, то она – левая. В процессе монтажа водопровода обычно применяют правую резьбу. Левая резьба преимущественно встречается при присоединении к батареям патрубков. С правой стороны радиатора находится правая резьба, и наоборот. Чтобы сделать переход на правую резьбу или же контур, необходимо иметь комплект из четырех футорок (две с левой резьбой и две – с правой). Понадобятся также уплотнители из резины, спускные, воздушные клапана и заглушки.

Фитинги для металлических труб (резьбовые) каталог:

Латунные изделия обычно применяются при соединении труб из меди, латуни. Внутри соединения есть обжимное кольцо, которое обеспечивает хорошую прочность самого крепления. Устанавливается латунное соединение с помощью гаечного ключа. С его помощью закручивается гайка, затягивается до определенного уровня. Чтобы не было течи, нужно аккуратно закручивать гайку, чтобы не скрутить резьбу.

Крепления из меди

Коррозия и температурные перепады не страшны фитингам из меди. С их помощью можно соединять изделия из любых материалов. В то же время применение различных комбинаций может повлиять эксплуатационный срок магистрали. Не соединяется медь с оцинкованной нелегированной сталью. В противном случае быстро начнет развиваться коррозия, в результате чего края трубопровода будут разрушаться.

Фитинги из чугуна – это соединения цилиндрической формы с резьбой на концах. Чугун отлично применяется в качестве материала для отводов, муфт, тройников, а также крестовин. Для частой эксплуатации необходимо закладывать водостойкий материал. Чугун стоит не дорого. Прочность материала и антикоррозионные свойства – отличные, но в некоторых случаях – даже их недостаточно для обеспечения высокой степени прочности магистрали.

Соединительные фитинги из стали

Стальные конструкции отлично зарекомендовали себя за счет высокой степени прочности, надежности, однако не стоит забывать о том, что качественное соединение будет только с фум-лентой или паклей. На основании материала, фитинги могут иметь резьбу разной длины. Основное предназначение стальных фитингов – соединение двух и более контуров разного сечения.

Фитинги из нержавейки применяются в разных соединениях. Преимуществом материала заключается в том, что нержавейку можно использовать многократно. Крепления можно сколько угодно собирать и разбирать – без потери качества.

Сгоны – это патрубки, которые имеют резьбу на обоих концах (бочата, соединители стержневые). На одной стороне имеется короткая резьба на 5-6 нитей, а с другой – удлиненная – 20-30 нитей. С помощью сгона удается соединять две неподвижные трубы.

Смотрите видео: как работать со сгоном для труб

В фитинг или армирующий элемент вкручивается сгон, а с другой стороны устанавливается гайка, муфта. На конец трубы наматывают лен, покрывается уплотнителем. Муфту накручивают на конец трубы, подсоединяют к сгону. Между гайкой и муфтой закладывают лен, прижимая к муфте гайкой.

Отводы применяются для того, чтобы скорректировать направление трубопровода в горизонтальном или вертикальном направлении под углом 30, 45, 60, 90 или 180 градусов. Отводы имеют гладкий внутренний шар, который предотвращает появление на трубах налета.

Также ознакомьтесь с фитингами для врезки в трубопроводы Раветти.

По конструктивным особенностям трубные отводы бывают гнутыми и крутоизогнутыми, шовными и бесшовными. Популярностью пользуются отводы с углом 90 градусов. Чтобы выполнить гнутый отвод, используется труба с диаметром, который определяет способ производства конструкций:

  • холодногнутых – от 15 м;
  • горячо гнутых – с радиусом от 1,5 до 15 м.

Крутоизогнутые фитинги имеют небольшой угол сгиба, что упрощает компоновку всей магистрали. Однако из-за небольших параметров они не обеспечивают компенсацию теплового расширения труб, например, в системе отопления. Чтобы создать отвод, применяется водо или газопроводная труба, а также бесшовные конструкции из стали с сечением 15-50 миллиметров. Если изготавливаются крутоизогнутые трубы методом горячей протяжки или штамповки, то производитель ориентируется на температуру эксплуатации фитинга до 450 градусов.

Чтобы объединить трубы в сложную конструкцию, используют тройники. Они предназначены для фиксации бокового отвода к главной магистрали. Так удается обеспечить смену направления трубопровода под углом 90 градусов. Выпускаются тройники переходные и ровные. Ровные переходники имеют одинаковое сечение на всех ответвлениях. Переходной тройник может иметь разные сечения отверстий. Штампованные или бесшовные тройники могут использоваться под давлением до 16 МПа, а также при температуре до 450 градусов.

С помощью муфт можно соединять трубы без сварочного аппарата. При установке труб можно выполнять подключение с разными диаметрами труб, из разных материалов. Муфты классифицируются по таким параметрам:

  • по местонахождению резьбы – снаружи или внутри. Первый вариант применяется при креплении элементов, которые имеют разную жесткость. Второй вариант применяется при соединении элементов одинаковой жесткости;
  • по способу соединения – равнопроходный, который соединяет трубы одинакового сечения и переходной – для соединения труб, имеющих разные диаметры;
  • разъемные или цельные муфты. Так, разъемные муфты упрощают монтаж, за счет чего можно отдельно фиксировать элементы муфты на трубах, а потом – выполняется соединение закрепленного к частям муфты трубопровода.

Заглушки на трубы

Заглушки применяются там, где невозможно постоянно перекрывать поток в одном или нескольких концах магистрали. Заглушки работают по тому же принципу, что и фланцевые соединения. Круглые стальные диски с отверстиями для продевания болтов или шпилек, с помощью которых выполняется фиксация. Температура рабочей среды при заглушке может достигать 500 градусов. Фланцевые заглушки используют соответственно с фланцами. Конструкция – практически такая же, как и у фланца, только центрального отверстия нет. Изготавливают конструкции с помощью метода горячей штамповки. Поворотные заглушки – это своего рода задвижки, которые герметизируют концы труб при наладочных, а также при проверочных работах. Используются заглушки при укладке основных ответвлений или трубопроводов. Давление в системе может быть от 0,35 до 38 МПа. Выпускаются заглушки диаметром от 23 до 1420 миллиметров.

Штуцеры и гайки для труб служат для крепления амортизирующих компонентов. Несколько аппаратов обеспечивают эффективное использование при достаточной герметичности арматуры. Если есть течь, значит давление в системе падает. Чтобы защитить армирующие элементы, а также достичь максимального уровня гигиеничности оборудования, используются уплотнительные элементы, которые устанавливаются у головок гаек.

Также штуцерами называют патрубки для выпуска из магистрали жидкости или газа. Трубные резьбовые переходники имеют с двух сторон наружную резьбу, которая соответствует размерам муфты. Если выполняется постоянное соединение трубопровода, то ниппель служит параллельно механической (силовой фиксацией). Так, радиаторный ниппель помогает соединять секции батарей, а подбор нужно делать с левой или правой резьбой.

Также смотрите видео: Уплотнительные материалы. Лен, нить , клей герметик

Какие бывают ниппели

Встречаются ниппели в форме бочонка. Есть ниппели в виде шестигранника (между резьбой находится шестигранник, который упрощает монтаж). Для пользователей мы предлагаем каталог фитингов с ценами. Выбирая то или иное изделие, нужно учесть отрицательные стороны разъемного соединения. Прежде всего, будет соединяться множество деталей, а это – расходы на обеспечение герметичности магистрали. Кроме того, нужно постоянно затягивать фитинги, если система ослабляется.

Разновидности фитингов

Несмотря на то что сегодня на рынке сантехнических материалов используется большое количество самых разнообразных материалов, самыми популярными и повсеместно используемыми до сих пор остаются металлические трубы, именно поэтому вопрос, какие фитинги для металлических труб использовать во время проведения тех или иных сантехнических работ, по-прежнему остается актуальным.

Виды полипропиленовых фитингов.

Специалисты разделяют все фитинги для металлических труб на резьбовые, обжимные, фланцевые и сварные (т.е. имеющие гладкие концы, предназначенные для сварки).

В зависимости от назначения монтируемого трубопровода, используемой технологии монтажа, диаметра соединяемых между собой изделий, используются те или иные металлические фитинги. Стоит рассмотреть некоторые из перечисленных типов фитингов подробнее.

Резьбовые фитинги для труб

Резьбовые элементы, предназначенные для соединения стальных водопроводных труб, изготавливаются из высокопрочного металла с заранее нанесенной цилиндрической резьбой. Для того чтобы создать абсолютное герметичное соединение, специалисты уплотняют саму цилиндрическую резьбу специальной льняной прядью, которая вымачивается в железном сурике, производимом на основе натуральной олифы, ФУМ-лентой или любой другой уплотняющей нитью, которые сегодня в большом количестве продаются в специализированных сантехнических магазинах.

Сегодня металлические фитинги для водопроводных и газовых труб из металла производятся, как правило, из стали или ковкого чугуна. Согласно ГОСТам и нормативам ни внутренняя, ни наружная поверхность такого фитинга не должны иметь инородных включений или раковин, которые образуются при нарушении технологии производства металлической арматуры. Все торцевые плоскости водозапорной арматуры должны располагаться строго перпендикулярно ко всем осям проходов. Некоторые производители, стремясь придать вид своим изделиям из такого металла, как ковкий чугун, снабжают края фитингов специальными бортиками, представляющими собой небольшие утолщения. Для стальных изделий необходимости в таких бортиках нет.

Резьбовые фитинги, в зависимости от цели назначения, изготавливают с диаметром на условный проход от 8 до 100 мм. Чаще всего такая арматура используется для водопроводов, в которых температура рабочих жидкостей не превышает плюс 175 градусов по Цельсию, а давление равняется 1,6 МПа и меньше. Резьбовое соединение металлических труб имеет свои преимущества перед пресс-фитингами или сваркой. Прежде всего при демонтаже труб, которые соединены таким способом, нет необходимости приобретать специальное оборудование для резки либо сварки или нанимать специалистов для выполнения этой процедуры. Все, что нужно, — это просто раскрутить места соединений обычным гаечным ключом, а все получившиеся части труб при желании можно применять повторно. Обычно стальные металлические резьбовые фитинги применяются в жилых квартирах и собственных домах, а также на садовых и дачных участках, т.е. в тех местах, где нет условий, для того чтобы воспользоваться оборудованием для сварки.

Нельзя недооценивать и несомненные качества, и назначение обжимных фитингов. В наши дни без них не обходятся при проведении монтажа различных коммуникационных сетей, при этом показатели эффективности такой арматуры для металлических труб одинаковы как в квартирах, частных домах, так и при устройстве уличных сетей.

Этапы соединения фитинга и пластиковой трубы

Как показывает практика, без применения обжимных фитингов неудобно, а иногда и просто невозможно проводить работы по монтажу соединений, особенно на угловых поворотах, различных переходах с одного диаметра на другое, разветвлениях или даже при простых соединениях металлов. Их использование также способно в перспективе значительно облегчить демонтажные работы при разборке отдельных участков трубопровода. При необходимости обжимные фитинги используются для герметичной и равномерной усадки соединительных элементов и отдельных частей труб, для предотвращения утечек рабочих жидкостей и попадания в них инородных предметов.

Использование обжимных стальных фитингов рекомендуется для металлических труб, которые сегодня применяются в самых разнообразных сферах жизнедеятельности человека. Благодаря им, становится возможным обеспечивать транспортировку самых разнообразных рабочих сред с температурой, которая не должна быть выше 175 градусов тепла по Цельсию и рабочего давления до 1,6 МПа. Если говорить про среды, которые могут транспортироваться по трубам, соединенным между собой обжимными металлическими фитингами, то можно назвать газы, растворители, воду, гидравлическое масло и многое другое.

Типы обжимной арматуры

Обжимная арматура для стальных труб бывает прессовой и с одним или двумя обжимными кольцами. При использовании пресс-фитингов он намертво прессуется к месту соединения, и при аварийной ситуации их придется срезать и менять на новые, однако зачастую они используются там, где все остальные типы фитингов просто не могут монтироваться по тем или иным причинам. Обжимные фитинги получили свое название еще и по той причине, что в них вмонтировано одно или два обжимных кольца, с помощью которых и происходит крепление фитинга на металлическую трубу и осуществляется соединение труб без резьбы или сварки. Эти обжимные кольца разными производителями изготавливаются из разных материалов, при этом все они должны выдерживать установленное нормативами рабочее давление и иметь необходимые показатели вибрационной усталости, обеспечивая при этом продолжительное время надежность места соединения стальных труб. Преимущества:

Составные части компрессионного фитинга

  • абсолютная герметизация рабочих сред без сварки и других дополнительных работ;
  • при необходимости такая арматура может многократно монтироваться и демонтироваться;
  • обжимные фитинги способны обеспечивать надежное соединение металлических труб;
  • обладают высокими показателями вибрационной усталости.

На сегодняшний день обжимные фитинги нашли широкое применение для обвязки приборов КИПиА, в газотурбинном и компрессорном оборудовании, метрологии, а также в тех системах, рабочее давление в которых характеризуется достаточно высокими цифрами.

  1. Угловые фитинги — их использование необходимо при смене трубопроводом градуса направления труб. Намного проще подобрать нужный угольник, благодаря которому трубы пойдут под требуемым градусом, при этом нет нужды в сварке, как это было раньше.
  2. Прямые или простые муфты — используются, если необходимо соединить две прямые металлические трубы. Данная конструкция фитингов является одной из самых простых, с ее помощью можно без лишних усилий произвести замену поврежденного участка трубы или присоединить ее к любым другим конструкциям: ротаметрам, запорной арматуре, разнообразным сантехническим установкам и т.д. Основной функцией муфт является герметичное соединение металлической трубы и чего-либо еще. Муфты могут использоваться для соединения фасонных конструкций или, например, в тех случаях, когда изделия, соединение которых необходимо обеспечить, различаются диаметром или материалом.
  3. Фитинг-тройники — незаменимы в тех случаях, когда нужно соединить между собой сразу три металлические трубы. Такой тройник способен отвести одну трубу от двух других под небольшим углом в 45 или 90 градусов. Фитинги могут использоваться как для труб с одинаковым диаметром, так и с отличным друг от друга.
  4. Фитинги-крестовины — используются, если необходимо задать четыре разных направления сразу четырем металлическим трубам. Крестовина имеет четыре входа, каждый из которых расположен под углом в 90 градусов к другому, однако все они расположены в одной плоскости Такие обжимные фитинги намного удобнее, чем все другие виды работ, а их использование не требует специального оборудования (для сварки, например, нужен специальный станок).

При выборе комплектующих рекомендуется проконсультироваться со специалистом либо продавцом строительного магазина. Обратите внимание на качество, не всегда то, что стоит дороже, означает надежность в эксплуатации. Изделия должны обладать гладкостью и не иметь повреждений, царапин или заводского брака в виде наплывов.

Что такое сгоны для труб — освещаем по полочкам

Для сборки и разветвления трубопроводов, предназначенных для разных целей, в сантехнике применяются различные соединительные заготовки. Важную роль в списке этих деталей выполняют соединительные фитинги – муфты и сгоны. Как и у других элементов для труб, у них есть собственные условия использования, отличительные особенности и технические характеристики. Разберем, что такое сгон для трубопровода, какие виды есть, как его применять для соединения труб.

Что такое муфта

Муфта – это соединительная деталь, ее внутренний диаметр и наружный диаметр труб имеют равный размер. Фитинг с обеих сторон имеет внутреннюю резьбу. По сравнению с муфтой длина резьбы на трубах должна быть в 2 раза короче. Тогда трубы с двух сторон будут вкручиваться в фитинг на одинаковое расстояние.

Для самостоятельного безошибочного соединения труб с применением муфты следует изучить ее специфику. При внимательном рассмотрении резьбы на трубе можно заметить, что последние витки имеют наименьшую глубину в том месте, где происходит переход резьбы в ровную поверхность. Такие витки получили название «сбег». Он заклинивает муфту. Получается так, что при накручивании на сбег деталь стопорится. Затем можно вкручивать трубу с другой стороны.

Если резьба у трубы будет длиннее, чем у муфты, то сбег будет за ее пределами. В итоге заклинивания не произойдет, и по резьбе будет течь вода. Другими словами будет протечка. По этой причине между трубами после их соединения должно остаться несколько витков. При выполнении самостоятельной нарезки резьбы стоит помнить об этом правиле.

Муфтовый способ соединения труб является разборным, но, независимо от этого без разбора всей системы заменить конкретный участок трубопровода невозможно. Для того, что решить данную проблему было легче, на некоторых участках системы устанавливаются сгоны. А что это такое сгоны для труб узнаем из следующего раздела.

Что такое сгоны

Сгон – это соединительная деталь, которая выглядит как коротенькая трубка, у которой на одном конце резьба короткая, на другом более длинная. Сюда надевается контргайка и муфта целиком.

Рекомендуется брать сгоны для труб с достаточно длинной резьбой, иначе все детали не поместятся на участке с резьбой, и тогда потребуется увеличивать расстояние между соединяемыми концами трубы и сгона, в результате прочность соединения будет снижена.

Данная соединительная деталь наиболее часто применяется при прокладке водопроводов. Поэтому ее необходимо обрабатывать антикоррозийными средствами.

Чаще всего встречаются следующие виды металлических сгонов для труб:

  • Никелированные. Данные сгоны придают трубопроводу более красивый вид, поэтому чаще всего используются в жилых помещениях. Однако они более дорогие по сравнению с обычными стальными деталями.
  • Оцинкованные. Применяются на открытых участках, где на трубопровод будут оказывать влияние атмосферные явления.
  • Стальные. Используются для трубопроводов, укладываемых в грунт. Чтобы предотвратить образование коррозии осуществляется их покраска.

Госстандартом определены такие размеры сгонов для труб:

  • 150×50×65×17 мм, где первое значение длина, второе — внутренний диаметр, третье — длина одного резьбового участка, последнее – длина другого резьбового участка;
  • 130×32×55×13 мм;
  • 110×15×40×9 мм.

Также изготавливаются изделия с другими промежуточными размерами. Фитинги следует подбирать с учетом диаметра монтируемого трубопровода.

Какие преимущества дает соединение труб сгонами?

У соединения неподвижной коммуникационной системы сгонами имеется множество достоинств:

  • при монтажных работах можно отказаться от использования специального прибора для сварки металлических труб;
  • собрать все детали воедино может любой хозяин без специального образования и квалификации по монтажу;
  • легко соблюдать технологические рекомендации по сочленению различных трубных элементов;
  • прочная и надежная состыковка заготовок и трубок без сварочного аппарата;
  • при монтаже создается разборный блок для простоты проведения ремонтных работ и замены основных элементов участка.

Специалисты отмечают и один важный недостаток – возможное появление течи в случае негерметичного сочленения при помощи контргайки.

Важно! Главное условие надежного соединения – точное соответствие габаритов всех элементов, поэтому параметры труб в месте сочленения очень важны. Сантехники рекомендуют следить за тем, чтобы сгон был немного длиннее разрыва.

Материалы для изготовления

Для систем газопроводов обыкновенно используются сгоны из углеродистой стали, так как перекачиваемая среда не агрессивна. Для систем отопления используются оцинкованные изделия. Горячая вода, кроме коррозии, на поверхности оставляет известковые отложения. На оцинкованном покрытии они меньше задерживаются.

Для устройства водопроводов стараются использовать материалы, не подверженные коррозии. Это нержавеющая сталь и латунь. Цена на них значительно выше чем на оцинкованные. Сгоны из нержавеющей стали устанавливаются снаружи зданий или закладывают в грунт, так как они не подвержены коррозии со стороны погодных условий и повышенной влаги земли.

За рубежом широко используются латунные фитинги. Цена на них довольно высока, но соответствие размеров и продолжительная эксплуатация подмывают их купить.

Все используемые материалы соответствуют российским ГОСТам и сертификатам качества.

Как подобрать сгон

При выборе сгона требуется учитывать:

  • вид соединительного фитинга;
  • материал изготовления фитинга;
  • технические параметры.

Разновидности сгонов

Произвести классификацию сгонов можно по следующим признакам:

  1. в зависимости от конструктивного исполнения различают:
  • прямой сгон, предназначенный для монтажа на ровном участке магистрали (рисунок выше);
  • угловой сгон, предназначенный для участков с необходимостью смены направления трубопроводной системы;

Фитинг для смены направления магистрали

Прямой и угловой сгоны отличаются исключительно по виду и предназначению. Все остальные параметры полностью идентичны.

  1. в зависимости от сферы применения различают:
  • компенсирующие сгоны. В большинстве случаев такие устройства устанавливаются в местах подключения сантехнического или газового оборудования, радиаторов отопления, так как позволяют компенсировать отклонение труб в пределах 5 см;
  • короткие и длинные сгоны, применяющиеся для подключения иного оборудования трубопроводной системы.

Разновидности сгонов для трубопровода

Многие, особенно начинающие сантехники, причисляют к разновидностям сгонов такие фитинги, как бочата и резьбы. Однако данное утверждение ошибочно.

Бочонок представляет собой отрез трубы с резьбой на концах. В отличие от сгона на трубу с обеих сторон наносится одинаковая по длине и размерам резьба. Предназначается такое устройство для соединения труб без сварки.

Фитинг для соединения труб между собой

Резьба – это фитинг, изготовленный из отреза трубы с резьбой на одном конце. Устройство применяется для присоединения иных видов резьбовых фитингов в водопроводную, газопроводную или отопительную систему.

Устройство для монтажа резьбовых фитингов

Подбор материала изготовления

Для изготовления сгонов используются такие материалы, как:

  • углеродистая сталь. Стальные фитинги отличается невысокой стоимостью и большим запасом прочности. Однако из-за сильной подверженности коррозии их монтаж производится преимущественно на системы газоснабжения;
  • оцинкованная сталь. Такие фитинги не подвержены образованию коррозийного налета, поэтому могут применяться в системах водоснабжения, в том числе и питьевого водопровода и отопления, а также на иных трубопроводах в местах возможного воздействия атмосферных осадков;
  • нержавеющая сталь. В отличие от оцинкованных фитинги из нержавеющей стали отличаются большей стоимостью и преимущественно предназначаются для питьевых водопроводных систем, а также для соединения труб в земле;
  • латунь. В настоящее время из-за высокой стоимости практически не используется.

Латунный сгон для трубопроводов

Определение технических параметров

Металлические сгоны изготавливаются в соответствии с ГОСТ 8969-2010. При подборе параметров следует учитывать:

  • вид резьбы. Сгоны могут быть с левой резьбой или с правой, с внутренней резьбой или с внешней резьбой. Подбор данного параметра осуществляется на основании данных оборудования, которое требуется подключить при помощи фитинга;
  • условный проход фитинга в соответствии с диаметром трубопроводной магистрали;
  • размер нанесенной на фитинг резьбы.

Стандартные размеры металлических сгонов в соответствии с ГОСТ

Все технические параметры указываются в маркировке фитинга, которая наносится в соответствии с ГОСТ 8969-75. Например, Сгон40-Ц ГОСТ 8969-75 указывает, что фитинг изготовлен из оцинкованной стали (Ц) в соответствии с техническим регламентом и имеет условный проход 40 мм.

Как производится монтаж сгона в систему

Муфты стальные соединительные для монтажа и устройства водопроводов, устанавливаемые после вентилей, монтируются с соблюдением следующих правил:

  • Фитинги должны иметь длину просвета между трубами не более 5 мм. с учетом углубления стороны с короткой резьбой в присоединяемое оборудование или арматуру.
  • На сторону с резьбой длиной не менее 20 ниток последовательно наворачиваются контргайка стальная и соединительная муфта.
  • Льняное волокно или нить наматываются по ходу резьбы
  • При монтаже на короткую сторону наматывают льняное волокно, смазывают его специальной пастой и ввинчивают трубу сгона в выходной патрубок вентиля вручную, а затем поджимают газовым ключом. Для удобства используют второй ключ, удерживая им корпус вентиля во избежание проворачивания на трубопроводе.

Рис. 5 Части соединительные стальные по ГОСТ 8965-75

  • Наворачивают на длинную сторону соединительные детали: контргайку до упора и муфту, на подсоединяемую трубу по ходу резьбы наматывают лен.
  • Сгоняют длинную муфту вниз и наворачивают на трубу, дожимая ее газовым ключом.
  • Наматывают льноволокно с другого конца муфты, обмазывают его пастой и затягивают контргайку.

Необходимо понимать, что подмотка с другого конца не попадает под резьбу муфты, поэтому уплотнение и герметизация соединения будет осуществляться за счет сдавливания волокна контргайкой. Поэтому наматывать следует большее количество витков льноволокна с таким расчетом, чтобы контргайка подходила к муфте или между ними оставался небольшой зазор (не более 1 мм.) после сильного стягивания с большим прилагаемым усилием.

Как правильно собрать трубопровод?

Чтобы соединить трубопроводную систему, нужно поэтапно сделать несколько простых действий:

  1. Прежде всего, нужно накрутить муфтовое соединение на участок трубки.
  2. После этого, короткую сторону сгона нужно до упора вкрутить в муфту, чтобы соединение было прочным.
  3. На длинный участок сгона необходимо накрутить контргайку.
  4. Затем прикручивается соединительный фитинг.
  5. К трубе приложить конец сгона и подкрутить муфту так, чтобы она закрепилась на трубке.
  6. Потом нужно закрепить фитинг при помощи контргайки, подкрутив ее к муфте таким образом, чтобы между заготовками оставалось расстояние около 2,5-3см.
  7. Детали необходимо накручивать по направлению вращения контргайки, которую следует при помощи гаечного ключа завинтить до упора, чтобы уплотнить соединение и предупредить протечку в этом месте.

Чтобы сделать стыки всех элементов герметичными, на резьбу наматывают ФУМ-ленту.

Что такое сгоны

Сгон – это соединительная деталь, которая выглядит как коротенькая трубка, у которой на одном конце резьба короткая, на другом более длинная. Сюда надевается контргайка и муфта целиком.

Рекомендуется брать сгоны для труб с достаточно длинной резьбой, иначе все детали не поместятся на участке с резьбой, и тогда потребуется увеличивать расстояние между соединяемыми концами трубы и сгона, в результате прочность соединения будет снижена.

Данная соединительная деталь наиболее часто применяется при прокладке водопроводов. Поэтому ее необходимо обрабатывать антикоррозийными средствами.

Чаще всего встречаются следующие виды металлических сгонов для труб:

  • Никелированные. Данные сгоны придают трубопроводу более красивый вид, поэтому чаще всего используются в жилых помещениях. Однако они более дорогие по сравнению с обычными стальными деталями.
  • Оцинкованные. Применяются на открытых участках, где на трубопровод будут оказывать влияние атмосферные явления.
  • Стальные. Используются для трубопроводов, укладываемых в грунт. Чтобы предотвратить образование коррозии осуществляется их покраска.

Госстандартом определены такие размеры сгонов для труб:

  • 150×50×65×17 мм, где первое значение длина, второе — внутренний диаметр, третье — длина одного резьбового участка, последнее – длина другого резьбового участка;
  • 130×32×55×13 мм;
  • 110×15×40×9 мм.

Также изготавливаются изделия с другими промежуточными размерами. Фитинги следует подбирать с учетом диаметра монтируемого трубопровода.

В какие места устанавливаются

Самые распространенные места установки:

  • после кранов и вентилей;
  • на стояках;
  • перед приборами отопления и учета;
  • на стационарных подводках.

Рекомендации по демонтажу

Для предотвращения появления ржавчины на газо- и водопроводах их необходимо красить. Срок эксплуатации трубопровода после покраски увеличится, однако, после этого демонтаж резьбовых соединений становится довольно затруднительным. По этой причине не стоит места с резьбой окрашивать несколько раз, достаточно одного слоя. Для облегчения разбора данные участки следует промазать консистентным жиром.

Если на разбираемом участке трубопровода соединения были окрашены несколько раз, то необходимо предварительно удалить слой краски. Для этого можно воспользоваться паяльной лампой или ножом.

Материал, из которого изготовлен фитинг, влияет на трудоемкость демонтажа. Например, накрученные на трубы из стали детали из ковкого чугуна будет не сложно открутить гаечным ключом. Такие детали практически «не срастаются» с трубами. А вот муфту из стали раскрутить ключом невозможно.

Не следует усиливать ключ рычагом, иначе он будет испорчен, а деталь так и останется не открученной.

Облегчению разборки трубопровода способствует нагрев при помощи газовой горелки или паяльной лампы. Процесс нагрева может занять 15 – 55 минут. Время зависит от диаметра трубопровода. Трубу необходимо периодически поворачивать, чтобы соединение прогрелось со всех сторон.

Заключение

Итак, мы выяснили, что это — сгон на трубопроводе и муфта. С применением данных деталей создается разборное соединение трубопровода. Применение сгона обеспечивает возможность демонтажа некоторого участка системы без необходимости разбора трубопровода целиком в случае проведения ремонтных работ.

Разрешите представить героя этой статьи.

Самостоятельное изготовление

Обычно сгоны производятся из стали, преимущественно оцинкованной. Если же элемент устанавливается на индивидуальный водопровод, из которого поступает вода, пригодная для питья, то предпочтение отдается латуни и нержавеющей стали. Максимально длительный срок использования специалисты отмечают у сгона из нержавеющей стали. Они заверяют, что этот материал продержится в четыре раза дольше, чем углеродистая сталь и в два раза дольше, чем оцинкованная.

Также сгон можно сделать из бронзовой, медной и чугунной трубки. В зависимости от выбранного материала будут определяться и возможные рабочие условия, и срок службы, и стоимость изделия. Например, медный сгон не будет подвергаться температурным колебаниям и ультрафиолетовому излучению. Что касается цены, то один из самых дешевых вариантов – алюминиевый элемент. В два раза дороже придется заплатить за деталь из цинка, в три раза дороже – за фитинг из нержавеющей стали.

Сгон вполне возможно изготовить собственноручно. Иногда это делается, чтобы сэкономить время и деньги, а иногда, чтобы компенсировать отсутствие в магазине детали нужной длины. Обычно самостоятельно делается только трубка, а муфта с контргайкой берутся из другого набора. При выборе подходящего материала следует помнить, что труба должна обладать стенками значительной толщины.

Рассмотрим алгоритм изготовления сгона в домашних условиях.

  • Первым делом от газовой трубы требуемого размера отрезается заготовка нужной длины. Зажав деталь в тиски, проводится обработка обоих торцов трубы при помощи болгарки, наждачки или ножовки. Рекомендуется предварительно смазать поверхность маслом, его применение значительно упростит процесс.
  • Следом на обеих сторонах предстоит нарезать витки резьбы: 20 – с одной и 5-6 – с другой. Делается это путем вворачивания плашки с направляющей рамкой в трубу, причем изначально придется приложить максимальное усилие, а потом все уже пойдет само собой. Прижимать плашку можно перестать после первых двух витков. Нарезку делают как в прямом, так и в обратном направлении.
  • Важно не забывать периодически вынимать инструмент и очищать и его, и трубу от стружки. После первичной нарезки надо будет провести еще одну, чистовую.

Грамотно подобранный материал и четкое следование инструкции поможет без проблем изготовить деталь нужного размера своими руками.

О том, как установить сгон на трубы, смотрите в видео ниже.

Источник http://not-not.ru/doma/metallicheskie-fitingi-dlya-stalnyh-trub-vidy-fitingov-dlya.html

Источник http://mirkys.ru/raznoe/obzhimnye-fitingi-dlya-stalnyh-trub.html

Источник http://isanshop.ru/elementy/santehnicheskie-sgony-iz-truby-ih-razmery-i-ispol-zovanie.html

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
