Восстановление металлических труб изнутри

Технология ремонта трубопроводов без вскрытия грунта

Главная страница » Технология ремонта трубопроводов без вскрытия грунта

Интересный метод восстановления повреждённых труб (канализации, ливневых стоков и других) был придуман в 70-80 годах 20 века инженерами Европы, Японии, Америки. Технология ремонта носит название «CIPP — Cured-in-place pipe», что в близком переводе означает – «ремонт труб на месте». Техника восстановления канализационных и других труб на месте без вскрытия грунта действительно видится уникальной методикой. Однако этот метод представляется достаточно опасным для здоровья людей и окружающей среды. Возможно, поэтому технология Cured-in-place pipe – ремонт трубопроводов на месте, не нашла широкого применения в России.

Что такое Cured-in-place pipe (CIPP)

Реабилитация, восстановление, вулканизация повреждённых сетевых трубопроводов разного назначения – это метод, который всегда рассматривался в Европе и США одним из практичных, наиболее эффективных, популярных.

Ремонт трубопровода промышленных стоков при помощи простой, но эффективной технологии горячей вулканизации труб непосредственно на месте

Так называемая бестраншейная технология ремонта магистральных трубопроводов по сей день успешно применяется на Западе для реконструкции повреждённых рукавов диаметром 0,1 – 2,8 м. Чаще всего методика восстановления повреждённых участков используется:

• на водопроводных магистралях,
• в системах ливневой канализации,
• на газовых магистралях,
• на трубопроводах химического назначения.

Система реконструкции труб без вскрытия асфальта, плитки, брусчатки, поддерживает несколько вариантов организации работ. Технология обеспечивает получение на ремонтном участке трубных стенок разной толщины в зависимости от конкретных потребностей.

Но вместе с тем, методика вулканизации — Cured-in-place pipe предъявляет определённый набор требований, которые необходимо соблюдать в процессе исполнения работ.

Технологический принцип ремонта труб по CIPP

Главным рабочим элементом методики CIPP выступает трубчатая вставка (вкладыш). Этот элемент делается на основе различных материалов:

Основное требование к материалу вкладыша – он должен иметь пористую структуру, способную пропитываться эпоксидной (полиэфирной) смолой.

Вот так — простым внедрением вкладыша на участке повреждённого трубопровода, выполняется полная реконструкция повреждённой структуры. Сохраняются все свойства и технические параметры

Такой вкладыш, предварительно пропитанный эпоксидной смолой, внедряется внутрь поврежденной трубы. Процесс внедрения обычно выполняется через верхнюю точку доступа (сервисный люк или раскопанный участок грунта незначительной площади).

Работа с трубчатой вставкой

Подвижка трубчатой вставки (вкладыша) осуществляется за счёт давления воздухом или водой, взятых от внешних источников (сосудов, компрессоров).

Процесс отверждения эпоксидной (полиэфирной) смолы активируется горячей водой, паром или ультрафиолетовым излучением. Так образуется герметичная, бесшовная, коррозионно-стойкая ремонтная вставка.

На трубах больших диаметров повреждённые стенки восстанавливаются изнутри с помощью роботизированных устройств. Иногда работы ведутся ручным способом.

Меньшие диаметры труб (до 100 мм) можно обрабатывать дистанционно, при помощи небольших приспособлений для восстановления, предназначенных под трубопроводы малого диаметра.

Схема ремонта по технологии cipp: 1 — воздушный компрессор; 2 — паровой котёл; 3 — инверсионный барабан; 4 — поток пара и воздуха

Технический люк, вырезанный для производства работ, запечатывается материалами, специально разработанными под технологию CIPP.

Вулканизационная химия для ремонта труб

Как правило, в качестве вулканизационной химии используются два вида пропитывающих составов:

1. Полиэфирные смолы (для восстановления магистральных трубопроводов).
2. Эпоксидные смолы (под ремонт отводных участков централизованных линий).

Поскольку все виды смол обладают (в той или иной степени) свойствами усадки, их достаточно сложно применять в системах канализации. Канализационные сети обычно имеют значительные жировые, масляные отложения на стенках внутри труб.

За счёт такой смазки, между вкладкой CIPP и корпусом ремонтной трубы неизбежно образуется кольцевое пространство. В таких случаях применяются дополнительные меры, что несколько усложняет ремонтный процесс.

Герметизация кольцевого пространства и проверка

Вообще-то кольцевое пространство образуется в любом случае применения технологии вулканизации труб на месте (Cured-in-place pipe). Просто в разных условиях каждой отдельной инсталляции образуется кольцевое пространство разного объёма.

Вид ремонтного трубопровода на срезе: 1 — надувной пузырь; 2 — существующий трубопровод; 3 — материал внутренней облицовки

Имеется несколько путей герметизации кольцевого пространства:

• использование гидрофильных материалов,
• футеровка места соединения прокладками,
• точечное уплотнение по срезам главной трубы и по боковинам.

Традиционно ремонтируемые участки труб проверялись на степень проницаемости закрытыми камерами внутреннего видео-наблюдения (CCTV).

Однако в настоящее время рекомендуются для проверки более совершенные устройства – фокусируемые электроды утечки (FELL).

Преимущественные стороны CIPP технологии

Главное преимущество бестраншейной технологии ремонта трубопроводов – здесь, как правило, не требуется вести раскопки, чтобы добраться до повреждённого участка.

Правда, иногда конструктивные особенности магистралей заставляют выполнять раскопки (не более 1,5 м в диаметре). Но чаще ремонтная гильза внедряется через сервисный люк либо иную точку доступа.

Большинство случаев производства работ по горячей вулканизации на системах канализации и ливнёвки позволяют выполнять все необходимые действия через сервисные люки

Ремонтный вкладыш протягивается непосредственно к месту ремонта сразу после смачивания смолой. Ремонт боковых соединений канализационных линий также возможен без раскопок.

Исполнение работ по реконструкции боковых линий осуществляется с помощью дистанционного управляемого устройства. Таким устройством сверлится отверстие в прокладке, в точке бокового соединения.

Горячая вулканизация трубопроводов по технологии CIPP (Cured-in-place pipe) в конечном итоге даёт результат в виде гладкого ровного интерьера, без формирования швов.

Наконец, метод позволяет ремонтировать участки трубопроводов, уложенных изгибами. Поэтому способ ремонта с малыми организационными издержками остаётся пока что самым эффективным из всех существующих.

Недостатки вулканизации труб на месте

За исключением широко распространенных размерных шаблонов, трубчатые вкладыши обычно изготавливаются специально под каждый новый ремонт. Применение CIPP требует организации обходного потока для ремонтного участка на время инсталляции вкладыша.

Отверждение смол может занимать по времени 1 — 30 часов, в зависимости от диаметра трубы и применяемой техники отверждения (пар, вода, ультрафиолет).

Внутренняя область трубопровода должна быть полностью свободна от препятствий. Окончательный результат горячей вулканизации тру тщательно проверяется.

Примерно так выглядит результат проверки выполненной работы по восстановлению, полученный с помощью видеокамеры. Здесь проверка показала безупречное качество

Стоимость применения технологии Cured-in-place pipe, примерно, сопоставима ​​с аналогичными методами:

• торкрет-бетон (shotcrete),
• термоформованная труба (thermoformed pipe),
• закрытый трубный фитинг (close-fit pipe),
• спиральная труба (spiral wound pipe).

Одним из выраженных недостатков технологии горячей вулканизации видится остаток химических веществ, используемых в процессе реакции, необходимой для восстановления труб. Эти химические вещества опасны для здоровья и окружающей среды.

Материал, традиционно применяемый под изготовление гильзы для стандартного размера диаметра труб — это обычно войлок. Сделанная из войлока гильза с трудом проходит трубные изгибы, морщинится, нередко застревает в области скруглённых углов.

После завершения работ требуется чистка внутренней области ремонтного участка методом гидроструйной обработки под высоким давлением.

Видео пример использования технологии ремонта

Видеороликом ниже демонстрируется технология описанного ремонта. Визуальный модельный просмотр позволяет более чётко понять принципиальный подход к решению задачи, прежде чем эта задача будет реализована на практике:

КРАТКИЙ БРИФИНГ

Zetsila — публикации материалов, интересных и полезных для социума. Новости технологий, исследований, экспериментов мирового масштаба. Социальная мультитематическая информация — СМИ .

Современные методы бестраншейного восстановления трубопроводов тепловой сети и анализ их технологических возможностей

Д.Е. Чуйко, начальник службы диагностики;
Е.Н. Цыцеров, начальник сектора службы диагностики,
АО «Теплосеть Санкт-Петербурга»;
Д.В. Смирнов, директор по производству,
ООО «Производственная фирма «СТИС», г. Ярославль

Введение

На сегодняшний день в практике эксплуатации тепловых сетей в Санкт-Петербурге наблюдается рост потока отказов трубопроводов за счет коррозионных повреждений, устранение которых требует больших материальных затрат. Очевидно, что эта картина характерна не только для Санкт-Петербурга, но и для других систем теплоснабжения крупных городов.

На сегодняшний день на предприятии заменяется не более 0,2% от общей протяженности сетей, что не обеспечивает в должной мере обновления оборудования. При этом плановый ремонт практически уступил место аварийно-восстановительному, что в 1,5-2 раза дороже и хуже по качеству.

Кроме того, повреждения ликвидируются в основном за счет средств, предназначенных на выполнение плановых ремонтных работ, что стимулирует их перераспределение в пользу проводимых в аварийном режиме, т.е. более дорогих. В свою очередь, это существенно снижает надежность системы в целом.

Понимая важность проведения мероприятий по защите трубопроводов от наружной и внутренней коррозии, специалисты нашего предприятия занимаются поиском и внедрением надежных современных ремонтных технологий в сфере антикоррозионной защиты, тепловой изоляции, замены трубопроводов, использование которых препятствовало бы механическому и химическому устойчивому разрушению материалов и позволило после установки избежать эксплуатационных затрат на срок службы не менее 25 лет.

В данной работе хотелось бы рассказать об опыте, достигнутом нашим предприятием в области бестраншейных ремонтов трубопроводов тепловой сети и выбранном алгоритме ремонта с использованием имеющихся на сегодняшний день материалов.

Бестраншейное восстановление трубопроводов

Известно, что в последние десятилетия в сфере эксплуатации и ремонта городских коммунальных трубопроводов ХВС появилось новое направление, получившее название «бестраншейная технология восстановления (санация)» старых и прокладки новых трубопроводов. Это направление является альтернативой открытому способу ремонта, реконструкции и строительства подземных трубопроводов любого предназначения.

Бестраншейные технологии санации и прокладки трубопроводов наряду с оперативностью и экономичностью, по сравнению с традиционными методами (проведения земляных работ с раскопкой траншей, ремонтом или заменой трубопровода), позволяют не нарушать сложившуюся экологическую обстановку и городскую инфраструктуру.

Целью бестраншейной технологии является полное восстановление структуры трубопроводов путем устранения всех видов повреждений по длине трубопровода и в местах их стыковки при соблюдении (поддержании) исходных гидравлических характеристик течения потока теплоносителя. В частности, используется инновационная технология протяжки внутри трубопровода гибкого полимерного рукава.

В теплосетях до настоящего времени применяемость данных ремонтных технологий была невыполнима по причине высокой температуры рабочей среды и необходимостью выполнения достоверных диагностических мероприятий перед нанесением покрытия (для получения информации о возможности нанесения покрытия).

Но чем труднее задача, тем она интереснее, и совместно со специализированными организациями сделан первый шаг в решении данного вопроса, и в настоящее время на нашем предприятии внедряется технология санации старых трубопроводов бесканальной прокладки с применением гибкого комбинированного полимерного рукава.

Сущность метода состоит в образовании внутри реабилитируемого трубопровода новой композитной трубы, обладающей достаточной самостоятельной несущей способностью при минимальном снижении диаметра действующего трубопровода. Для реализации метода внутрь поврежденного или старого трубопровода пропускают рукав, представляющий собой композитный материал (полимерный рукав из тентовых тканей, армированный специальной структурой (комплексами) из стекловолокна, полимерная основа — эпоксидная смола системы.)

Затем во внутреннюю герметичную оболочку рукава под давлением подается теплоноситель (горячая вода, пар), который расправляет рукав, прижимает его к внутренней поверхности трубопровода и полимеризует связующее, образуя новую композитную трубу. В результате затвердевания эпоксидной смолы образуется полимерный материал (дуромер), который и выполняет функцию связующего (обволакивает и защищает волокна).

Данный метод ремонта используется при любой глубине заложения труб вне зависимости от типов прокладки тепловой сети (канальная, бесканальная прокладка).

Тип рукавного покрытия зависит от параметров транспортируемой среды. Стандартная конструкция рукавного покрытия рассчитана на рабочее давление 1,6 МПа. В зависимости от состояния трубопровода и его технических характеристик рабочее давление может быть увеличено до 3 МПа за счет внесения в конструкцию рукава дополнительных армирующих материалов. Температура транспортируемой среды рассчитана до 160 О С, что делает возможным применение данной технологии для реставрации трубопроводов тепловых сетей и ГВС.

Диаметр трубы, подлежащей восстановлению, лежит в пределах 100-2200 мм, при наличии на участке переходов с одного диаметра на другой, рукав изначально изготавливается необходимой геометрии. Рукав может проходить углы поворота (90 О ) и полуотводы (45 О ).

Толщина рукава может меняться от 4 до 20 мм (в зависимости от диаметра трубопровода).

Технологический процесс по установке гибкого полимерного рукава

Работы по восстановлению трубопроводов гибким полимерным рукавным покрытием начинаются с подготовки участка под санацию. Для этого необходимо выполнить минимальное количество земляных работ: если диаметр восстанавливаемого трубопровода позволяет, то ввод рукава можно произвести через существующие колодцы или камеры. При этом в тепловых камерах достаточно осуществить вырезки бочонков трубопровода длиной — 0,8 п. м. В противном случае необходимо делать шурф, размер которого зависит от типа грунта: в основном для производства работ по санации достаточно вырыть котлован 3×3 м и выполнить технологический вырез в трубопроводе не менее 1,5 диаметра трубопровода.

Если санация проводится от одной тепловой камеры до тепловой камеры, то земляные работы не требуются.

По завершению подготовительных мероприятий на отобранном участке для определения фактической геометрии трубопровода и возможности выполнения санации выполняется телевизионное обследование, кроме того, в рамках данного обследования уточняется фактическая протяженность участка, подлежащего санации. При работах используется цветная видеокамера с высокой разрешающей способностью, способная дать полную информацию о состоянии внутренней поверхности трубопровода (рис. 1).

Рис. 1. Оборудование для телевизионного обследования трубопроводов (передвижной многофункциональный телеметрический комплекс).

После телевизионного обследования проводится гидродинамическая очистка трубопроводов от отложений и грязи посредством комбинированной гидродинамической машины высокого (до 400 кг/см 2 ) или сверхвысокого давления (до 800 кг/см 2 ) (рис. 2). После этого желательно провести телеинспекцию контроля качества очистки.

Рис. 2. Машина для гидродинамической промывки трубопроводов.

Далее сухой рукав (рис. 3) пропитывается специальной эпоксидной композицией, и затем доставляется к месту ввода в трубопровод. Ввод рукава в трубу осуществляется через специальную вышку методом выворота под давлением гидростатического столба: по технологии монтажа на трубопроводах до 300 мм выворот и продвижение рукава в трубопроводе осуществляется при помощи газовой среды (воздуха), на диаметрах более 300 мм выворот осуществляется давлением жидкой или газовой среды, а также совместным использованием обоих способов.

Рис. 3. Вид рукавного покрытия.

В нашем случае технология подразумевает применение воды: к трубопроводу подключается передвижная водогрейная установка, которая обеспечивает циркуляцию воды внутри введенного рукава с постепенным ее нагревом (рис. 4, 5).

Рис. 4. Проведение работ по санации трубопровода (ввод рукава внутрь трубопровода).

Необходимо отметить, что перед этим запорную арматуру нужно демонтировать (либо вырезать катушку), и торец трубы является либо началом, либо концом восстанавливаемого участка. Сильфонные компенсаторы на участке перед санацией также необходимо удалить, т.к. рукав, установленный в трубопроводе, при линейном температурном расширении может быть поврежден.

При нагреве до определенной температуры начинается процесс полимеризации композиции.

Таким образом, внутри изношенной металлической трубы формируется новая полимерная труба, плотно прижатая к внутренней поверхности основной, и превосходящая последнюю по целому ряду характеристик. Рукавное покрытие является самостоятельной конструкцией и не требует адгезии к внутренней поверхности трубопровода.

Рис. 5. Шлюз для ввода рукавов малых диаметров (до 300 мм) с помощью воздуха.

Время нагрева до начала процесса полимеризации и время выдерживания на достигнутой температуре зависит от состава полимерной композиции, в данном случае полимеризация проходит в течение 8-12 ч при температуре 90 О С. Далее нагрев отключается и происходит остывание воды, после чего вода сливается, технологические концы рукава обрезаются, торцы герметизируются обжимными пакерами.

По завершении работ производится телевизионная съемка внутренней поверхности трубопровода с записью на компакт-диск. В конце выполняется монтаж запорной арматуры или катушки, трубопровод заполняется рабочей средой и проводятся гидравлические испытания участка.

Рис. 6. Проведение работ по санации трубопроводов полимерным рукавом в АО «Теплосеть Санкт-Петербурга», 08.09.2014 г

Отличительные особенности применения технологии полимерного рукава

Метод бестраншейного восстановления трубопроводов полимерным рукавом обладает рядом преимуществ по сравнению с традиционным методом замены поврежденных труб:

■ минимальные сроки выполнения работ: санация трубопровода протяженностью 100 п. м занимает 3 дня;

■ ремонт коммуникаций проводится без разрушения полотна дорог и другой наземной инфраструктуры, что особенно актуально при производстве работ в зонах плотной застройки, промышленных предприятий, автомобильных и железных дорог, силовых сетей и т.п.;

■ низкая теплопроводность полимерной композиции приводит к сокращению тепловых потерь (в 6-10 раз по сравнению со стальной неизолированной трубой). Как следствие, экономия тепловой энергии составит 258-344 ккал/ч (0,3-0,4 кВт) на 1 м 2 поверхности трубопровода;

■ гладкая внутренняя поверхность и отсутствие отложений на внутренней стенке трубопровода снижает затраты на электроэнергию при перекачке транспортируемой среды на 25-30%;

■ высокие механические характеристики, устойчивость к воздействию агрессивных сред и микроорганизмов, износостойкость. Срок службы установленного рукава достигает, по данным производителя, 30 лет со дня установки. Эксплуатационного подтверждения таких заявлений на сегодняшний день просто нет, т.к. технология новая, но проведенные лабораторные испытания подтвердили, что только при биаксиально-ориентированном напряжении срок службы покрытия составляет не менее 25 лет;

■ в разработанной для отрасли теплоснабжения конструкции, благодаря использованию комбинированного полимерного рукава со специальной структурой на основе стекловолокна, удалость достигнуть ярко выраженного механического усиления конструкции. Более того, грамотно подобранная конструкция материалов в сочетании с эпоксидной смолой обеспечила эластичность рукава перед отвердением и его высокие конечные механические свойства после затвердевания.

После полимеризации конструкция абсолютно безвредна для окружающей среды и человека. Все рукавные покрытия имеют санитарно-эпидемиологические заключения и сертификаты соответствия. Участок трубопровода после установки внутри гибкого полимерного рукава не подвержен внутренней коррозии.

На нашем предприятии в 2014-2015 гг. данным материалом уже выполнен ремонт трубопровода под Московским проспектом (подающий и обратный трубопровод протяженностью 100 п. м, Ду 400) и подающий трубопровод под Наличным мостом на Васильевском острове (протяженностью 52 п. м и Ду 500). Главный успех применяемой технологии в том, что ремонт теплосети жители и гости города даже и не заметили.

На следующий год прорабатывается проект восстановления двух трубопроводов Ду 300 мм.

Восстановленные трубопроводы на сегодняшний день функционируют без нареканий, и ежегодно вскрываются для мониторинга с помощью телеинспекции, т.к. технология новая, что требует контроля как со стороны производителя, так и со стороны службы диагностики теплосетей.

В дополнении необходимо отметить, что данный материал помимо защиты от коррозии позволяет еще и сократить тепловые потери на участке.

Некоторые технические особенности по использованию термостойкого рукавного покрытия на протяженных объектах

Лабораторным путем мы вычислили коэффициент линейного термического расширения рукавного покрытия и получили, что он в 3 раза больше, чем у стали. Следовательно, нужно ставить компенсатор на торцах участка восстановления трубопроводов. Существующий торцевой пакер (устройство, предназначенное для герметизации установленного композитного рукавного покрытия и старого трубопровода), а точнее, термостойкая резина к пакеру не является надежной конструкцией. Проблема в том, что в данном случае пакер является компенсатором линейного расширения, а не только герметизирующей прокладкой.

Проведенные испытания торцевого пакера показали, что после 12 месяцев испытаний на нем образуются складки, но герметичность при этом сохраняется. Температура теплоносителя в этот период была с градиентом температуры порядка 70-98 О С.

По нашему мнению, необходимо подобрать такой материал для торцевого пакера, который будет работать при температуре 150 О С и рабочем давлении — 16 кг/см 2 . И температурное расширение материала для осуществления компенсации должно быть не менее 500 мм. Альтернативным материалом может стать, к примеру, более эластичный силикон (силиконы могут держать температуру еще выше, чем резина), и, на наш взгляд, конструкция получится более надежной. Данное предложение нами было озвучено представителям производителя.

Еще одно, возможное, слабое место — это сварной шов профильной термостойкой резиновой ленты, из которой выполнен пакер.

Также на момент проведения работ по санации трубопровода определенное беспокойство вызывало сохранение свойств прочности материала рукава в процессе эксплуатации: по проведенным расчетам покрытие выдерживало без труда сквозное повреждение диаметром до 50 мм, не более. Однако на данном этапе производитель заменил армирующий материал для производства рукава и убрал возможность появления касательных напряжений.

Выводы

В завершение хотелось бы добавить, что практическая апробация данной ремонтной технологии в настоящее время продолжается. Считаем, что в настоящее время данная технология полностью готова для использования по ремонту защитных трубопроводов тепловой сети (футляр), но в будущем, для ремонта напорных трубопроводов, нам бы хотелось иметь возможность установки диагностических датчиков для контроля за нагревом рукава в процессе его установки и состоянием покрытия в процессе эксплуатации.

Полимерный чулок. Санация

Отзыв компании «Автоматика-вектор»

Санация полимерным чулком называется специальная технология ремонта трубопровода. Используя такую технологию, в трубопровод, который подлежит ремонту, вставляется специальный «чулок» из синтетического войлока. Этот «чулок» пропитан специальным композитным материалом. В итоге «чулок» из войлока твердеет и, внутри старого трубопровода формируется новая труба. Несущая способность новой сформировавшейся трубы совершенно не уменьшается, и по показателям сравнима с реконструируемой.

Благодаря такому методу, санация трубопроводов полимерным чулком происходит в кратчайшие сроки, ведь земляные работы в данном случае сведены к минимуму.

Полимерный чулок, применяемый в данной технологии восстановления трубопровода, еще называют «полимерный рукав». Санация полимерным рукавом позволяет восстанавливать трубопровод как со сквозными повреждениями, так и с частичным разрушением труб. Диаметры санируемого трубопровода от 100 мм до 1600 мм.

Санация полимерным чулком

Преимущества восстановления трубопроводов полимерными рукавами:

• сокращение расходов (отсутствие необходимости демонтажа старого трубопровода, уменьшение затрат на проектирование и подготовительные работы);
• минимизация земляных работ;
• высокая коррозийность, абразивная стойкость и низкая шероховатость внутренней поверхности отвердевшего «чулка».

Получить подробную консультацию и сделать заказ можно по телефону (812) 313-29-30 или отправив запрос.

Полимерный рукав для санации трубопровода

Комплекс работ по санации полимерным рукавом

Проведение комплекса работ по санации трубопровода полимерным рукавом происходит в следующей очередности:

Санация полимерным чулком: было/стало

• производится замер диаметра трубы, которая подлежит ремонту;
• изготовление и пошив полимерного «чулка»;
• перемещение материала и оборудования, необходимых при ремонте;
• на месте производства происходит пропитка материала;
• производится гидравлический расчет, установка шлангов различных диаметров и насосов разной производительности;
• для заглушки магистралей и коллекторов устанавливается пневмозапирающее устройство (диаметр 50-1600 мм);
• производится гидродинамическая промывка всей системы трубопровода;
• откачка илового осадка;
• теледиагностика трубопроводов установками TINY CS, IPEK;
• ввод рукава («чулка») в ремонтируемую трубу;
• наполнение «чулка» горячей водой, горячим паром или горячим воздухом);
• ожидание отвердения «чулка»;
• если водопроводная труба, то производятся торцевые технологические вырезы по диаметру, если канализация — технологические отверстия в смотровых колодцах;
• теледиагностика восстановленной трубы;
• сдача работ эксплуатирующим органам и надзорным организациям.

Полимерные рукава каких фирм предлагает компания «Градисс»?

Название рукава	Компания-производитель	Области применения
Per Aarsleff CIPP	Per Aarsleff (Пер Аарслефф)	Внутриквартальная и дворовая канализация, трубопроводы пожаротушения и технического водоснабжения, водоотведения и магистральные трубопроводы.
Чулок инситуформ	Insituform (Инситуформ)	Чугунные, стальные, железобетонные или асбоцементные трубопроводы, хозяйственно-питьевого назначения, сельско-хозяйственного, промышленного водоснабжения и канализации.

Преимущества санации методом чулка в компании «ГРАДИСС»

Главное преимущество компании «ГРАДИСС» является то, что без привлечения сторонних организаций и посредников, наше собственное производство, оборудование и техническое оснащение способны в минимальные сроки изготовить «чулок». Все расходные материалы, используемые при производстве «чулка», российского производства.

Композитный материал компании «ГРАДИСС» имеет все необходимые документы: протоколы испытаний, санитарно-эпидемиологическое заключение и сертификат соответствия.

Мобильный пропиточный комплекс компании «ГРАДИСС»

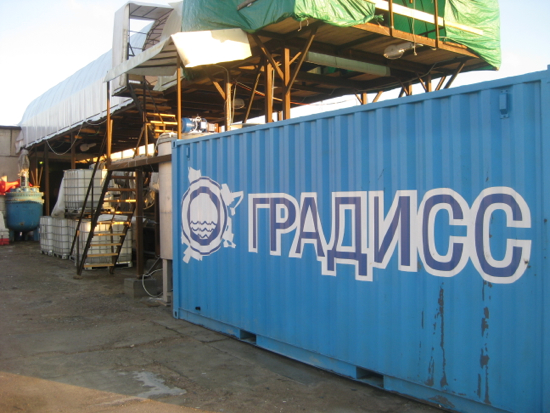

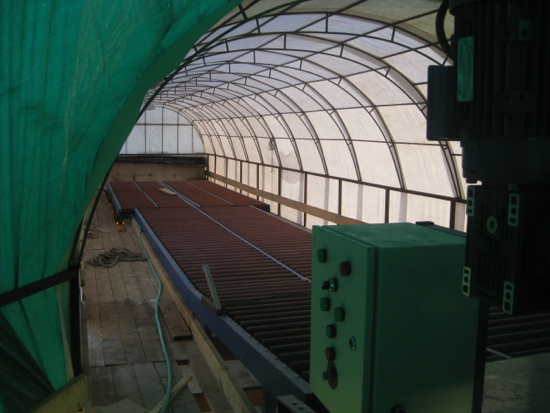

В распоряжении нашей компании имеется специализированный мобильный пропиточный комплекс. Такой комплекс позволяет пропитывать рукав как на производстве, так и за его пределами. Производительность мобильного комплекса — 5 м.п. в минуту.

Благодаря этому, пропадают проблемы, которые могут быть связаны с удаленностью объекта от места производства, а также возможное превышение длины или веса материала.

Используемое оборудование для санации труб компании «ГРАДИСС»

Компания «ГРАДИСС» обладает собственным оборудованием для производства полимерных рукавов для санации трубопровода.

Наше оборудование для восстановления труб

• Котельные установки «ГРАДИСС-1200» (мощность 1,2 МВт) и «ГРАДИСС-1500» (мощность 1,5 МВт).
• Мобильная установка прогрева «чулка» горячим воздухом «Master B70 CED».
• Паровая установка «Steamrator MHC-700»

Все специалисты компании «ГРАДИСС», включая линейных рабочих и операторов котельных установок, являются квалифицированными рабочими, что подтверждается специальными сертификатами и удостоверениями о прохождении квалификационных экзаменов.

Санация трубопроводов методом труба в трубе

Санация трубопроводов методом труба в трубе для ремонта и обновления с минимальными техничесикми затратами.

Санация трубопроводов это метод восстановление трубопроводов путем прокладки нового трубопровода внутри старого, без вскрытия (или с частичным вскрытием) и демонтажа трубопровода. Используя этот метод, можно без выполнения объемных земляных работ ремонтировать и обновлять трубопроводы, газопроводы и канализационные трубы.

Описание:

Санация трубопроводов это метод восстановление трубопроводов путем прокладки нового трубопровода внутри старого, без вскрытия (или с частичным вскрытием) и демонтажа трубопровода.

Используя этот метод, можно без выполнения объемных земляных работ ремонтировать и обновлять трубопроводы, газопроводы и канализационные трубы, причем качество и долговечность гарантированы и соответствуют новой прокладке, а короткие сроки и минимальные технические затраты, в сравнении с открытым методом прокладки — позволяют существенно экономить средства.

Для формирования нового трубопровода, как правило, используются полиэтиленовые трубы , благодаря их высокой технологичности и долговечности. В результате санации получается новый трубопровод необходимого диаметра.

Санация трубопроводов позволяет эффективно решить следующие проблемы:
– снижение проходимости водопровода из-за отложений на стенках,
– утечка воды в результате коррозии,
– снижение пропускной способности газопровода и низкое давление внутри,
– разрушение долговечных стальных трубопроводов,
– разрушение канализационных сетей , исчерпавших срок службы,
– разрушение локальных ответвлений трубопроводов корневыми системами деревьев,
– трещины и засорения трубопроводов.

Преимущества:

– использование уже существующего канала для прокладки коммуникаций,

– снижение риска повреждения соседних коммуникаций,

– уменьшение общественных затрат, нет необходимости останавливать и нарушать дорожное движение при замене труб под дорожным покрытием,

– позволяет снизить расходы на земляные и восстановительные работы,

– уменьшает расход времени на замену труб,

– не наносит загрязнения окружающей среде,

– обладает высокой экономичностью – ремонт с помощью данной технологии обходится в 2-3 раза дешевле и осуществляется в 5-10 раз быстрее, чем при замене стандартным открытым способом,

– возможность выполнения санации без остановки стоков,

– сохранение, а при необходимости – увеличение диаметра санируемого трубопровода.

Процесс санации:

При санации методом «труба в трубе без разрушения» (релайнинг) проводится ремонт существующих повреждённых труб путём протягивания в них полиэтиленовых труб. Предварительно старая труба очищается от коррозийных отложений.

Далее полиэтиленовая труба протаскивается в старый трубопровод через стартовый котлован или рабочий колодец при помощи сцепного устройства и лебёдки с контролируемым тяговым усилием, установленной в приёмном котловане или другом рабочем колодце. Для уменьшения трения используются специальные приспособления.

Данная технология может применяться ко всем стандартным трубам, при этом диаметр старого трубопровода должен быть на 10–15 % больше. Возникающее при этом уменьшение диаметра компенсируется за счёт отличных гидравлических параметров новой трубы. Гладкая внутренняя поверхность полиэтиленовой трубы значительно сокращает сопротивление в течение длительного времени и повышает гидравлическую пропускную способность трубопровода. Кроме того, новый трубопровод имеет повышенную коррозионную стойкость.

В случае если проведение санации способом “труба в трубе” не позволит создать нужного напора в ремонтируемом участке трубопровода, или требуется увеличение диаметра на ремонтируемом участке, применяется санация с разрушением старой трубы (реновация). Проведение санации в таких случаях осуществляется статическим взламыванием старого трубопровода. Этот способ отлично зарекомендовал себя при работе в сложных гидрогеологических условиях, при непосредственной близости от ремонтируемого участка других коммуникаций и построек. Устройство для реализации технологии состоит из рабочего органа и силового привода. Участок разрушаемой трубы должен быть прямолинейным. Резак выполняется в виде роликовых ножей, за которыми следуют расширитель и затягиваемая в образовавшуюся полость труба. Роликовый резак с расширителем проходят через старую трубу, разрушают ее и вдавливают обломки в окружающий грунт, обеспечивая беспрепятственный проход новой трубы.

Если вам нужны системы водоотвода, вы можете обратить внимание, например, на лоток dn300 водоотводный. Лоток сделан из пластика, который может выдержать большие механические нагрузки и имеет устойчивость к коррозии.

санация трубопровода методом протаскивания чулком чулка берстлайнинг цена видео
бестраншейная санация канализационных трубопроводов труба в трубе методом чулка стеклопластиковым рукавом полимерным чулком цена
методы рукава технология стоимость оборудование резьбовые модули для санации трубопроводов методом рукава цена купить
санация трубопроводов методом разрушения берстлайнинг нормативные документы стеклопластиковым рукавом стоимость цена
презентация на тему очистка санация ремонт трубопроводов методом санации
когда нельзя делать санацию трубопроводов
бертос санация трубопроводов схема производства
санация трубопроводов методом труба в трубе полимерным чулком рукав оборудование технология бестраншейная цена купить цпп стеклопластиковым рукавом стоимость

Источник https://sozidau.ru/vosstanovlenie-metallicheskih-trub-iznutri/

Источник http://www.gradiss.ru/services/ptito/gp/sanaciya.php

Источник https://xn--80aaafltebbc3auk2aepkhr3ewjpa.xn--p1ai/sanatsiya-truboprovodov-truba-v-trube/
