Особенности эксплуатации внутреннего противопожарного водопровода

Противопожарная водопроводная система внутри строений необходима как альтернативная схема пожаротушения. С ее помощью легко приостановить распространение пламени при возгорании. Автономный водопровод для тушения пожаров – это обеспечение подачи воды к пожарным кранам с напором под достаточным давлением. При возникновении аварийной ситуации, внутренний водопровод, предназначенный для пожаротушения, незаменим до прибытия пожарных расчетов, какой бы ни была локализация пламени.

Противопожарные водопроводы эффективны для ликвидации небольших очагов пожара на первой стадии, когда нет задымления помещений. Данной системой могут пользоваться сотрудники предприятий, прошедшие инструктаж и знающие, как снять опломбирование системы и подключиться к насосной станции. Эта информация должна быть донесена:

• добровольным пожарным дружинам (ДПД);
• техническому персоналу учреждений и предприятий;
• ответственным за пожарную безопасность работникам строений разного функционала.

Использование противопожарного водопровода возможно в том случае, когда это согласовано с правилами техники безопасности. При запуске и эксплуатации системы внутреннего пожаротушения не должны подвергаться риску те, кто работает в торговом и офисном центре или на промышленном предприятии, а также все живущие в общежитии (другом здании).

Относительно функционала и принципиальной схемы применения, системы комплексного пожаротушения разделяют на два типа:

• многофункциональный водовод для общего водоснабжения;
• специальный противопожарный водопровод.

Специальный пожарный водопровод проектируется только для тушения возможного пожара

Первая схема работает как обычный бытовой водопровод, но одновременно способен обеспечивать подачу воды для противопожарной схемы. При его проектировании заложена возможность соединения с общим водоснабжением всей постройки или его отдельных корпусов.

Противопожарный водовод проектируется исключительно для локализации очагов возгорания. Подача воды под большим давлением передается по отдельному стояку многоэтажных построек.

По типу схемы пожарный водопровод внутри задний различают как:

• тупиковый (концевой);
• кольцевой (универсальный).

Второй тип отличается наличием запорных устройств, способных отсечь поврежденные участки из общей схемы. При этом подача воды будет продолжать работать при аварийной ситуации. А тупиковая схема используется при небольшом количестве концевых пожарных кранов – до 12 единиц на все здание.

Это интересно: Обозначение пожарного гидранта на схеме, плане и на улице

Применение полипропиленовых труб в противопожарных системах

При труднодоступном монтаже во время ремонта системы пожаротушения используют альтернативный вариант – полимерные трубы из ПП. Есть отечественные трубы и импортного производства, но в итоге их монтаж экономичнее, чем металл и сварка. Сертифицированная продукция – гарантия качества, а маркировка или инструкция к применению, выданная при покупке, подтверждают их возможность использования в ВПВ. Изделия успешно прошли многоуровневые испытания и подтвердили соответствия всем нормам.

Полипропиленовые трубы, применяемые в системах для тушения пожара, имеют неоспоримые преимущества:

• устойчивость к конденсату;
• износостойкость;
• не забиваются ржавчиной;
• имеют более простой монтаж с помощью диффузионной сварки и фитингов;
• меньше удельный вес и пониженная нагрузка на конструкцию (важно при монтаже на верхних этажах и в пристройках);
• не воспламеняются;
• имеют повышенную пропускную способность, благодаря чистой гладкой поверхности внутри и отсутствия грубых швов.

Специальные трубы из полипропилена имеют массу преимуществ перед стальными при использовании в противопожарных системах Внимание! На тех объектах, где недопустимо проводить ремонт, монтаж и демонтаж с использованием сварки, рекомендуются специализированные системы FIREPROFF, соединяемые муфтами и фитингами. Такой трубопровод для пожаротушения можно совмещать с общим водопроводом, где подключается питьевая вода.

Специализированные полимерные трубы защищены от воспламенения огнеупорным слоем. Монтаж фитингами гарантирует прочную состыковку с металлической частью системы и между собой. Благодаря отсутствию в системе сварных стыков, исключены протечки. Отсутствие потребности в сварочном аппарате дает возможность проводить стыковку труб на промышленных объектах в рабочее время – без остановки производства.

Совместимость с хозяйственным трубопроводом для подачи питьевой воды и системы пожаротушения из ППУ труб подтверждается устойчивостью к ряду процессов. В них не образуется:

• накипь (осадок кальция);
• ржавчина;
• химический и биологический осадок (заиливание).

Комплектующие и трубы полимерных систем типа FIREPROFF предлагаются в разных вариантах по цвету, поэтому на открытых участках подбираются под общую отделку. Небольшой вес облегчает их транспортировку. Способ состыковки легко освоить и применять на разных объектах, при этом не нужна сертификация и допуск, как при организации сварочных работ традиционным способом.

Что говорит закон

А закон отсылает нас к СП 10.13130.2009.

Согласно этому документу, для жилых, промышленных и административных сооружений устанавливаются различные нормы минимального расхода воды.

Выделим другие важные пункты этого СП.

• Время работы ПК принимаем равным 3 часа. Если пожарный кран установлен на системе АУПТ, то время его работы принимается равным времени работы АУПТ.
• ПК размещается так, чтобы его отвод был расположен на расстоянии 1,35±0,15 м над уровнем пола.
• Пожарный шкаф обязательно оборудуется переносным огнетушителем.
• Вне насосной в закрытом помещении, которое не отапливается, допустимо прокладывать сухотрубные ВПВ.
• При всасывании воды из емкостей запаса насосами предусматривается не меньше двух линий. Каждую линию рассчитываем на пропуск водного расхода (расчетное значение), в т.ч. противопожарного.
• Для крана давление вычисляем, учитывая потери давления на рукавах разной длины.

Внимание! Если диаметр ПР и стволов меньше 38 мм, то расход ОТВ для административных построек принимается за значение 1,5 л/с.

Мы видим, что, по приведенному СП, внутренний противопожарный водопровод является основой пожарной защиты и нуждается в регулярном ТО.

Постараемся же учесть все требования при проектировании и монтаже противопожарной трубной разводки.

Цена подключения

Диаметр трубопровода, мм	цена за м.	цена за запорно-регулирующий компонент
15	от 90 руб.	от 450 руб.
20	от 90 руб.	от 585 руб.
25	от 90 руб.	от 585 руб.
32	от 135 руб.	от 675 руб.
40	от 135 руб.	от 675 руб.
50	от 225 руб.	от 900 руб.
65	от 270 руб.	от 2250 руб.
80	от 315 руб.	от 2700 руб.
100	от 360 руб.	от 4050 руб.
125	от 450 руб.	от 5850 руб.
150	от 495 руб.	от 6750 руб.
200	от 630 руб.	от 7650 руб.
250	от 765 руб.	от 8550 руб.

Где необходим внутренний противопожарный водопровод

Согласно нормам пожарной безопасности (БП), ВПВ необходимо планировать при проектировании объектов разного типа:

• общежития (разной этажности);
• жилые многоквартирные дома и жилые комплексы (более 12 этажей);
• склады, промышленные и производственные строения;
• здания административного назначения и управления (более 6 этажей);
• места скопления большого количества граждан (театры и кинотеатры, клубы и дискотеки, спортивные арены и актовые залы).

Монтаж данной системы пожаротушения не предусмотрен в небольших постройках зданиях такого функционала как:

• летние кинотеатры и открытые стадионы;
• средние школы (кроме школ-интернатов с постоянным проживанием воспитанников);
• сельскохозяйственные склады (включая минеральные удобрения);
• ангары и постройки для промышленного производства 1-3 категории огнестойкости;
• цеха определенного назначения (где вода способна дать химическую реакцию, провоцирующую взрыв, загазованность, задымление или пожар);
• склады ангары и цеха, где есть возможность пожаротушения от близлежащих водоёмов или резервуаров.

Противопожарными системами должны оснащаться жилые и производственные здания разных типов

Обратите внимание! На основании одного из пунктов Свода правил про «Здания жилые многоквартирные» должен быть предусмотрен в каждой квартире удобный доступ к отдельному крану с диаметром порядка 15 мм. В этом месте пожарные могут присоединить пожарный шланга с распылителем.

Данная мера необходима для срочного пожаротушения в квартире и на лестничной площадке, если нет другой возможности погасить первичное возгорание. Также в каждой квартире должен быть шланг достаточной длины, чтобы обеспечить подачу воды в самые отдаленные уголки жилого помещения.

Красный ящик с рукавом пожаротушения должен быть размещен на видном месте в большинстве административных сооружений, в торговых и офисных, учебных и лечебных зданиях, в цехах и жилых домах большой этажности.

Устройство внутриквартирного и первичного пожаротушения

Согласно сп 54.13330.2016 п. 7.4.5 на сети хозяйственно-питьевого водопровода в каждой квартире следует предусматривать отдельный кран диаметром не менее 15мм для присоединения шланга, оборудованного распылителем, для использования его в качестве первичного устройства внутриквартирного пожаротушения для ликвидации очага возгорания. Длина шланга должна обеспечивать возможность подачи воды в любую точку квартиры.

В настоящее время отечественной промышленностью выпускается несколько типов УВП:

• устройства внутриквартирного пожаротушения «Роса», «Роса-М» и «УПВ»;
• бытовой пожарный кран ПК-Б;
• устройства внутриквартирного пожаротушения КПК-Пульс.

Где применяется

Посмотрим, друзья, на список основных объектов, на которых используется внутренний водопровод пожаротушения.

• ЖК высотностью больше 12-ти этажей.
• Производственные помещения и склады.
• Офисы высотой от 6-ти этажей.
• Гостиницы и общежития.
• Места массового скопления людей: ТРК, театры, концертные залы, кинотеатры и т.д.

На других объектах и там, где поблизости есть водоем для забора воды прокладывать трубную разводку не нужно.

Возможность применения зависит также и от типа самого пожарного водовода.

Ниже приводим классификационную схему ВПВ.

Перекатка рукавов

Как Вы думаете, часто ли надо выполнять эту процедуру?

Есть Постановление Правительства РФ от 25.04.2012 № 390 и пункт 57 этого Постановления.

Согласно этому пункту, периодичность перекатки рукавов внутреннего противопожарного водопровода составляет минимум 1 раз в год.

Специалист, проводящий перекатку, обязательно должен иметь лицензию, выданную МЧС.

Мероприятие фиксируется в журнале перекатки рукавов и акте о перемотке ПР.

Так говорят нам документы. Но на практике неплохо бы совместить перекатку и ревизию ВПВ.

Получается, мы будем перекатывать пожарные рукава не реже 2-х раз в год.

И если все делаем правильно, то вопрос у пожарной инспекции точно не возникнет.

Полезный совет. Внутри пожарного шкафа после перекатки ПР желательно разместить информацию о дате проведения процедуры. А потом опломбировать шкаф.

Это интересно: Огнестойкие пластиковые трубы: обзор видов, требования, применение

Этапы монтажа

Процесс установки начинается с доставки выбранного и согласованного оборудования. Далее инженеры прокладывают трубы, устанавливают насосы-повысители (если требуется), реализуют прочие проектные решения, устанавливают пожарные шкафы и контролируют их оснащение. Далее система проходит проверку, шкафы нумеруются и опломбируются.

Внимание! Услуга может оказываться только специализированными компаниями, получившими лицензию МЧС. В противном случае замечания со стороны пожарного инспектора исправлять придется самостоятельно.

Состав ВПВ

Из чего же состоит трубопровод?

Конечно, это не только трубы. Хотя составляющих элементов у него немного.

Согласно ГОСТ, противопожарный водопровод содержит.

• Сама трубная разводка для всех помещений, где устанавливаются ПК. Разводка включает лежаки (горизонтальные трубы) и стояки (вертикальные трубы).
• Резервуар с водным запасом. Он всегда наполнен. Выполняет роль водопитателя водопроводной сети, когда не хватает ОТВ.
• Водонапорный насос. Необходимый напор вычисляем, учитывая возможности распыления ТРВ и трубных диаметров. Нужен для создания напора в трубопроводной сети. Насосная обычно устанавливается в отдельной комнате.
• Лафетный пожарный ствол. ПК размещаются в специальных пожарных шкафах. Они распределены с учетом необходимого количества пожарных стволов для объекта, согласно СП 10.13130.2009.
• Управляющие приборы. Это диспетчерская комната с устройствами управления ПС, насосными установками и автоматикой пожаротушения. Не редко, помимо автоматики, Трубопровод ВПВ оборудуют ручным управлением, что повышает надежность его работы.

Теперь о материале для изготовления противопожарной водной трубы.

По п. 4.2.13 СП 10.13330.2009, линии для всасывания на трубопроводе и трубы в насосных установках выполняются из стали с применением сварки.

Если насосная заглубленная, выполняется удаление водных остатков.

То есть, труба ВПВ должна быть стальной на сварке.

Тем временем, п. 7.1.3 СП 30.13330.2012 говорит нам, что трубы на водную подачу, водоводные сети в технических помещениях, вводы, стояки и пр. изготавливаются из металла (кроме чугуна)

А также из такого полимерного материала, который прошел пожарную сертификацию.

У пластиковых труб есть свои плюсы, а именно: простой монтаж, замена и ремонт, негорючесть полипропилена, износоустойчивость, неподверженность ржавлению, малый вес и т.п.

Подробно о пластиковых трубах ВПВ написано на этой странице.

Нормы и требования

Требования пожарной безопасности установлены несколькими законодательными, нормативным документами:

• Статьями 62, 86, 106, 107 ФЗ-123, определяющими возможность использования ВПВ, необходимость обеспечения объектов количеством ПК, расходами воды для пожаротушения, требуемых нормами; а также регламентирующих требования к пожарным шкафам, кранам.
• СП 10.13130.2020, являющийся основным нормативным документом, с конкретными требованиями к устройству проектируемых, реконструируемых систем ВПВ строительных объектов.
• Необходимость создания ВПВ, а также минимально требуемые водные расходы для тушения жилых домов, общественных объектов, административно-бытовых корпусов производственных предприятий принимают по таблице 1 этого свода правил; а для производственных, складских объектов – по таблице 2.
• В строительных объектах выше 6 этажей необходим кольцевой хозяйственно-противопожарный водопровод, выполняемый объединением вертикальных стояков поверху.
• СП 30.13330.2016, являющийся актуализированной версией СНиП04.01-85*, указывающий, что при создании ВПВ, отдельного от хозяйственного, питьевого, производственного внутреннего водоснабжения объектов, допустимо использовать любые виды металлических труб, за исключением чугунных.
• СП 118.13330.2012*, устанавливающий требования к устройству ВПВ на строительных объектах общественного назначения; СП 54.13330.2016 – в жилых многоэтажных домах.
• СП 154.13130.2013 требует при проектировании, создании противопожарного водоснабжения внутри встроенных подземных автостоянок, с числом этажей от 2 и больше, выполнять ВПВ отдельным от всех других систем внутреннего водоснабжения.
• НПБ 154-2000, ГОСТ Р 53278-2009 – о технических указаниях к устройству запорных клапанов, методикам испытаний; ГОСТ Р 51049-2008 – к напорным рукавам; ГОСТ Р 53279-2009 – к соединительным головкам; ГОСТ Р 53331-2009 – к стволам; ГОСТ Р 51844-2009 – к шкафам ПК.
• «ППР в РФ», устанавливающий требования к содержанию ВПВ, проверкам технического состояния как системы внутреннего водоснабжения в целом, так и к комплектации пожарных шкафов ПК.

СП 10.13130 требует, чтобы каждая зона, участок сетей противопожарного водопровода строительных объектов, чья высота составляет от 17 этажей, должны быть оборудованы двумя обратными клапанами, открытыми задвижками, трубами с соединительными головками, имеющими диаметр 80 мм, необходимыми для подключения к ним пожарной автотехники.

Сходное требование ПБ изложено в СП 113.13330 о необходимости кольцевания системы пожарных сухотрубов, подсоединения к ним патрубков с обратными клапанами для подключения к ним пожарных автомобилей.

Нормативы по расходу воды на различных объектах

Требования о необходимости ВПВ обозначены в профильных требованиях. Согласно противопожарным правилам, количество стволов для тушения пожара с минимальным расходом воды на пожаротушение пропорционально этажности, мощности ВПВ и квадратуры постройки. Нормы по расходу воды в жилых складских и общественных зданиях, а также на блоках административного и бытового назначения на объектах промышленного производства 1-й и 2-й степени огнестойкости должны быть предусмотрены резервуары:

• 2х2,5 л/с – для строений А, Б, В категории с объемом от 0,5 тыс. куб.м. до 5 тыс. куб.м.;
• 2х5 л/с. (те же параметры) до 200 тыс. куб.м.;
• 3х5 л/с. (те же параметры) до 400 тыс. куб.м.;
• 4х5 л/с. (те же параметры) до 800 тыс. куб.м.
• для построек категории В с объемом до 5 тыс. куб.м. 3-й, 4-й и 5-й степени огнестойкости и с объемом до 5 тыс. куб.м. – 2х2,5 л/с.
• для построек категории Г и Д 3-й уровень огнестойкости, до 200 тыс. куб.м. – 2х2,5 л/с.

Объем пожарных резервуаров зависит от типа объекта и нормы расхода воды для тушения

Эти параметры относятся к СП по наружным и внутренним противопожарным водопроводам, включая:

• уже существующие;
• реконструируемые;
• проектируемые.

Гидрорасчет ВПВ

Цель гидравлического расчета – получить значение минимального расхода водного огнетушащего вещества для ПТ на определенном объекте.

Это значение, а также количество пожарных стволов рассчитывается согласно Таблицам 1 и 2 СП 10.13.130.2009.

Таблица 3 этого СП содержит нормативные значения расхода при огнетушении из ПК.

Там же приведены нормы гидро-давления в системе водопровода.

Есть отдельная формула гидравлического расчета для водопровода внутренней сети ПТ:

Н = Нпп (потери при огнетушении) + Нвг (длина струи) + Нпк (водоотдача) + Нп (потери на стояке)

Расчет внутреннего противопожарного водопровода ведется по самому дальнему («диктующему») стояку ВПВ.

Проектные работы

Состоят из нескольких этапов:

• Расстановка пожарных кранов на плане каждого этажа здания, отметки строительного сооружения таким образом, чтобы обеспечить подачу, требуемого нормами количества струй, в удаленные места всех помещений, пожарных секций, отсеков.
• Выполнение гидравлического расчета ВПВ в режиме тушения пожара, определение расходов на разных участках трубопроводной системы.
• Производство окончательного конструирования схемы ВПВ, состоящее из выбора сортов, марок, диаметров магистральных, разводящих трубопроводов, запорно-пусковой арматуры, устройств КИПиА; расчета мощности насосной станции.

Устройство

Внутреннее противопожарное водоснабжение состоит из следующих частей:

• Задвижек, приборов КИПиА на вводе в здание, сооружение.
• Насосной станции, размещаемой в первых, технических, подвальных этажах объектов защиты как в специально отведенных помещениях, так в тепловых узлах, бойлерных, тепловых пунктах.
• Водонапорных баков, устанавливаемых по необходимости.
• Магистральных – вертикальных, разводящих – горизонтальных трубопроводов системы противопожарного водопровода.
• Внутренних ПК, устанавливаемых вдоль путей эвакуации, у выходов с этажей, из здания, на высоте 1, 35 м от поверхности пола.
• Ручных пожарных извещателей, устанавливаемых у каждого ПК, что выполняют функцию кнопки ручного запуска пожарных насосов.

Все пожарные шкафы ПК защищаемого объекта комплектуются стволами, подсоединенными к ним и к клапанам крана рукавами; запираются, пломбируются.

Порядок испытаний

«ППР в РФ» указывают, что испытания исправности оборудования, работоспособности систем должны проводиться ежегодно – весной и осенью (условно каждые 6 месяцев), с составлением надлежаще оформленные актов.

Не реже, чем раз в году производится проверка укомплектованности пожарных шкафов ПК запорными клапанами, с подсоединенными рукавными линиями со стволами; перекатка рукавов на другую складку. За эти мероприятия несут ответственность руководители объектов, ответственные за ПБ, назначенные приказами.

Проверка противопожарного водоснабжения

Кроме того, руководители объектов должны:

• Снабдить помещения насосных станций схемами трубопроводной обвязки насосов, внутреннего противопожарного водоснабжения здания.
• Обеспечить исправность, организовать (минимум дважды в год) проверки работоспособного состояния задвижек с электрическим приводом, смонтированных на обводных линиях, а пожарных рабочих и резервных агрегатов – ежемесячно.

Детально порядок испытаний расписан в «Методиках испытаний внутреннего противопожарного водопровода», разработанных специалистами ФГУ ВНИИПО, опубликованных в 2007 году, к которому имеется три приложения с образцами отчетных документов о проведении проверок:

• Акт испытаний внутреннего противопожарного водопровода на работоспособность.
• Протокол испытаний на водоотдачу.
• Протокол испытаний клапанов ПК на исправность.

Проведенные на основании этих методик испытания дают полную картину технического состояния системы внутреннего противопожарного водоснабжения, смонтированной на защищаемом объекте.

Испытание с помощью гидротестера

Эксплуатационные требования и ответственность

«ППР в РФ» предъявляют следующие требования к эксплуатации внутреннего противопожарного водопровода на объектах защиты:

• Запрещают ограничивать доступ к ПК, в том числе в результате проведения перепланировки помещений, размещения дополнительных инженерных коммуникаций, технологического оборудования, предметов обстановки.
• Проверка работоспособности ВПВ проводится ежегодно – весной и осенью.
• В пожарном шкафу каждого ПК должен находиться полный комплект пожарно-технического оборудования. Перекатку рукавов на новую складку следует проводить ежегодно.
• Задвижки ВПВ, оснащенные электроприводом, проверяют дважды в год, насосы – ежемесячно.

Результаты всех проведенных проверок фиксируют актами, записями в журналах учета.

Производить работы по техническому сервису, ремонту внутреннего противопожарного водопровода могут как инженерные службы защищаемого объекта, так и специализированные подрядные предприятия.

За работоспособность, содержание ВПВ, комплектацию ПК отвечают руководители объектов, ответственные за ПБ, которые могут привлекаться к ответственности из-за грубых нарушений противопожарных требований.

Для чего нужен

Назначение, цели проектирования, создания внутреннего противопожарного водопровода обусловлены необходимостью обеспечения защищаемых строительных объектов эффективным средством подавления пожаров на начальных стадиях развития, которым после непродолжительного обучения, проведения практических занятий может использовать дневной, сменный, дежурный персонал организаций, члены ДПД.

Наличие внутреннего противопожарного водоснабжения на объектах защиты позволяет оперативно, минимальными силами, средствами, ликвидировать очаги воспламенения, не допустить развитие, распространение огня до прибытия сотрудников пожарных подразделений, формирований, которые тоже могут использовать ПК в ходе разведки места возникновения возгорания, для тушения пожара.

Обеспечение внутреннего противопожарного водоснабжения строительных объектов от взрывопожароопасных производственных объектов, складских комплексов до общественных, административных зданий, высотных многоквартирных домов, его правильная эксплуатация, применение в случаях ЧП позволяет спасти жизни, сохранить товароматериальные ценности, имущество.

Автоматический контроль противопожарной системы

Системный мониторинг бесперебойной работы данной сети осуществляется посредством дистанционного пульта управления или отдельными блоками с датчиками. Высокочувствительная аппаратура в автоматическом режиме самостоятельно справляется со многим функциями:

• Оповещение звуковым (световым) сигналом о возникновении возгорания в той или иной части постройки.
• Контроль уровня воды в накопителе или резервуаре.
• Запуск дополнительных насосов при слабом давлении.
• Автоматическая фиксация запорной арматуры.

В ВПВ также входят узлы мониторинга и управления, насосные станции для усиления рабочего давления и водонапорные резервуары. Налаженная противопожарная схема пожаротушения – гарантия эффективной ликвидации возгорания в любой части здания и его локализация до приезда МЧС. Внутренний противопожарный водопровод проектируется и функционирует в соответствии с определенными нормативами, зафиксированными в профильной документации.

Противопожарный водопровод оснащается системой контроля и управления, причем некоторые действия выполняются при помощи электронных датчиков автоматически

Комплекс систем пожаротушения по своему функционалу и принципиальной схеме использования разделяется на два вида:

• Водопровод общего назначения с противопожарной функцией. По сути, это обычная водопроводная разводка, которая используется для потребления воды для нужд производства и потребления воды для людей (питья, мытья и прочее). Она подключена к системе труб противопожарной безопасности. Отметим, что в данном случае водопровод для тушения пожаров может быть общим (раскидано на весь объект) или локальным (на определенный участок или корпус).
• Отдельный внутренний противопожарный водопровод. Это схема со стояками на высоту всего строения, предназначенными только для противопожарных мер безопасности.

Любая из вышеобозначенных схем может быть тупиковой, по-другому концевой, или кольцевой. Первый вариант используется в небольших по размерам зданиях, где максимум 12 пожарных кранов решат проблему тушения огня. Кольцевая схема, она же универсальная, идеальный вариант для всех видов объектов. Это закольцованный водопровод, в который огнетушащее средство может подавать с любой из сторон. Поэтому выход из строя одного из участков не влияет на эффективность работы остальных, он просто отсекается запорной арматурой.

Каким знаком обозначается ПК

по ГОСТ 12.4.026 № F02 для ПК: шланг, маховик на красном фоне;

Полипропиленовые трубы при организации ВПВ

В основном трубная разводка ВПВ производится из стальных труб. Но на некоторых участках, где сложно провести монтажные работы, используют полипропиленовые трубы, только с одной оговоркой – они должны иметь сертификат пожарной безопасности.

У полипропиленовых труб есть свои серьезные преимущества:

• они устойчивы к образованию конденсата;
• у них высокая износостойкость;
• полное отсутствие ржавчины, которая сокращает внутренний диаметр стальных труб;
• простота монтажа;
• низкий удельный вес, который уменьшает нагрузки на всю трубную конструкцию;
• полипропилен не горит;
• отсутствие протечек в местах стыков за счет отсутствие мест сварки;
• монтаж, ремонт и замену можно проводить в любых помещениях, потому что это не связано с огневыми работами, то есть появилась возможность не останавливать технологический процесс.

Выбирая нашу компанию Вы получаете:

1. Широчайшую гамму решений в области пожарной безопасности для юридических лиц и частных заказчиков;
2. Консультационную поддержку;
3. Бесплатный подбор продукции для полноценного решения вашей задачи;
4. Возможность приобретения пожарного оборудования по привлекательной цене – в розницу и оптовой партией любого объема;
5. Для постоянных клиентов действует выгодная скидочная программа.
6. Индивидуальный подход к каждому клиенту и каждому объекту

Технические требования к ВПВ

Основное условие систем ВПВ в здании любого типа – рабочее состояние в полном комплекте. Расположение в местах общего доступа – гарантия, что любое возгорание будет быстро локализовано.

Внимание! При замене труб системы пожаротушения (других видах ремонтных работ) важно предусмотреть альтернативный вариант пожарной безопасности!

Схема проектирования ВПВ должна быть составлена на основе общих требований СНиП и норм ПБ (пожарной безопасности), с учетом количества стволов и кранов на всех этажах:

• Один на жилой дом до 16 этажей и по два при большой длине коридоров.
• Два ствола ВПВ в жилых домах до 25 этажей. Плюс еще один дополнительно при длине коридоров выше 10м.

Количество стволов ВПВ зависит от этажности здания и его планировки

Расход воды при подаче на каждый пожарный ствол – от 2,5 л/сек. При меньшем сечении пожарного рукава и труб для подачи воды (38 мм), норма расхода – от 1,5 л/сек. Если стояки пожарных водопроводов запитаны с общим магистральным водоснабжения постройки, их рекомендуется делать из оцинковки или полипропилена.

Совет! Иногда нужно уменьшить давление на нижних этажах в стволах пожарной безопасности. Тогда трубопровод снабжают диафрагмами с общим для всех диаметром отверстий.

Требования

Так как водопровод противопожарного типа – эта система, в которой протекает вода, то необходимо строго учитывать некоторые позиции, связанные с ее давлением и диаметром труб. По этому поводу в СП есть точные указания, которые в основном сводятся к требованию такого показателя, как расход воды на внутреннее пожаротушение. Данный параметр для всех видов зданий практически одинаковый и равен 2,5 л/с.

Касаемо других позиций. Один из важных параметров – количество пожарных стволов. Здесь многое будет зависеть от размеров самого здания. К примеру:

• для жилых зданий в 16 этажей и ниже на каждом этаже устанавливается 1 ствол, если длина коридора превышает 10 м, то 2 ствола;
• если этажность зданий в пределах 16-25 этажей, то стволов должно быть по два, если длина коридора превышает 10 м, то 3;
• офисное здание объемом до 25000 м³, этажностью 6-10, устанавливается 1 ствол;
• объемом выше 25000 м³ — 2 ствола;
• этажность выше 10, объем до 25000 м³ — 2 ствола;
• то же самое только объемом выше 25000 м³ — 3.

В своде правил таким образом расписаны все виды зданий: увеселительные учреждения, торговые, общественные, общежития, гостиницы и прочее.

Есть в правилах некоторые примечания, которые иногда выпускаются из вида. К примеру, если диаметр пожарных рукавов и стволов не превышает 38 мм, то минимальный расход огнетушащего вещества в строениях жилого типа можно принимать за 1,5 л/с.

Если говорить о расходе огнетушащего вещества и числе пожарных стволов в складских помещениях и производственных цехах, то здесь соотношение устанавливается в зависимости от степени огнестойкости сооружения, его класса пожарной опасности и общего объема помещений. В таблице, расположенной ниже, количество стволов и расход воды на внутреннее пожаротушение обозначается так, к примеру: 2х2,5 – это 2 ствола с расходом каждый 2,5 л/с.

Класс пожарной опасности	Степень огнестойкости	Объем зданий, м³
		500-5000	5000-50000	50000-200000	200000-400000	400000-800000
А, Б, В	I и II	2х2,5	2х5	2х5	3х5	4х5
В	III	2х2,5	2х5	2х5
Г, Д	III	2х2,5	2х2,5
В	IV и V	2х2,5	2х5
Г, Д	IV и V	2х2,5

В таблице отсутствуют некоторые параметры. Здесь необходимо обозначить так, при объеме здания 500-5000 м³, его степени огнестойкости III, IV и V, категории пожарной опасности В, Г и Д – стволы не устанавливаются. Поэтому в графах соответствующих позиций нет числовых значений. В остальных случаях (имеются в виду пустые графы) количество стволов и расход воды подбираются с учетом технических условий. Эти дополнения внесены в СП внутренний противопожарный водопровод с изменениями, то есть, в новой редакции.

Где требуется использовать внутренний водопровод пожарной безопасности

Это достаточно широкий список, где учитываются практически все виды зданий:

• общежития и гостиницы любой этажности;
• жилые комплексы с высотою более 12 этажей;
• офисные здания высотою более 6 этажей;
• производственные строения и склады;
• здания, где скапливается большое количество людей: театры, кинотеатры, торговые центры и прочее.

Есть определенного типа строения, где внутренний противопожарный водопровод не нужен:

• стадионы открытого типа;
• летние кинотеатры;
• школы, училища и другие средние учебные заведения, кроме интернатов, где учащиеся проживают;
• склады сельскохозяйственного назначения любого типа, даже с минеральными удобрениями;
• строения ангарного типа для производственных нужд категории огнестойкости 1-3;
• технологические цеха, в которых применение воды может стать причиной образования химической реакцией с сырьем или готовой продукцией;
• производственные цеха и склады, которые можно тушить из ближайшего водоема.

Сегодня большое внимание уделяется пожаротушению жилых многоквартирных домов. Поэтому новые здания данного типа обязательно обеспечиваются системами внутреннего противопожарного водопровода. Здесь есть один важный момент.

Важно! Из каждой квартиры должен быть организован удобный доступ к пожарному крану диаметром не менее 15 мм. Обычно к нему присоединяют специальный распылитель. Назначение пожарного крана внутреннего противопожарного водопровода – потушить огонь на стадии его возникновения.

И еще один момент – длина шланга должна быть такой, чтобы с его помощью можно было бы достать до любого участка внутри квартиры.

Комплектация

Чем комплектуется внутренний противопожарный водопровод – вопрос, который требует расширенного ответа. В состав ВПВ входит не много приборов и оборудования. Хотя все зависит от того, к какому водопроводу эта часть системы пожаротушения будет подключаться: к общему, к внешнему ПВ, к резервуару и так далее.

1. Это трубная разводка по помещениям, в которых проектом предусмотрена установка пожарных кранов. Диаметр трубы выбирается с учетом необходимого количества объема воды для тушения пожара. Состоит разводка труб из стояков (вертикальных участков) и лежаков (горизонтальных участков). Основная задача проектировщиков – оптимальное расположение всех трубопроводов, исходя из архитектуры здания, а точнее, внутренних помещений.
2. Насос, обеспечивающий требуемый напор внутри трубной разводки. Кстати, напор рассчитывают с учетом диаметров труб и возможности распыления воды в виде мелкодисперсного излива. Обычно насосные установки монтируют в отдельных помещениях. Это может быть подвал здания, первый его этаж или отдельно стоящее строение.
3. Резервуар для хранения резерва воды. Его всегда держат заполненным. Его основное назначение – использовать воду, если ее недостаточно или вообще нет в водопроводной сети. Иногда устанавливают несколько резервуаров, и они считаются основным источником водоснабжения пожарного водопровода. Если на кранах устанавливаются датчики отклонения от стандартного расположения для включения насосов, то в системе ВПВ резервуары можно не устанавливать.
4. Пульт управления. Здесь располагается управление автоматикой, сигнализацией и насосной установкой. Очень часто автоматическую схему управления водопроводом совмещают с ручным управлением, что увеличивает надежность системы.
5. Пожарный ствол, обычно ручного управления. Пожарные краны внутреннего противопожарного водопровода должны быть размещены в специально изготовленных шкафах, окрашенных в красный цвет. Последние распределяют с учетом количества стволов, обозначенных нами выше с учетом требований СП. Что касается длины пожарного рукава для внутреннего пожаротушения, то здесь принцип подбора один – он должен доставать до любого уголка помещения с учетом длины струи.

Длина водной струи

И несколько слов о струе излива из пожарного крана. В СП «Внутренний противопожарный водопровод» есть точные показатели этой характеристики.

1. В производственных зданиях, общественных и жилых длина струи должна быть не меньше 6 м, если высота зданий не превышает 50 м.
2. 8 м, если высота строения (жилого) превышает 50 м.
3. 16 м, если высота производственных и общественных построек превышает 50 м.

Внимание! Эту характеристику ВПВ должно обеспечивать в любое время суток.

И еще один важный момент. Чтобы обеспечить расход воды, равный не меньше 4 л/с, необходимо комплектовать шланги комплектующими марки DN50. Если требуется получить струи с производительностью более 4 л/с, тогда комплектация производится DN65.

Другие требования

1. Время работы ВПВ во время пожара – 3 ч. В системах автоматического тушения пожаров этот показатель устанавливается от времени работы самой системы.
2. ВПВ соединяется с другими водопроводными сетями через трубные перемычки.
3. Вся запорная арматура должна устанавливаться только в отапливаемых помещениях.
4. Трубные участки, расположенные в неотапливаемых помещениях, не должны заполняться водой, это на случай ее замерзания.
5. Пожарные краны устанавливают на чердаках и в технических помещениях лишь в том случае, если в них размещены сгораемые конструкции или материалы.
6. В расчетах ВПВ надо учитывать, что количество струй из каждого стояка не должно превышать двух.
7. Требования к пожарным кранам внутреннего противопожарного водопровода, а точнее, к их месту установки, одно – высота монтажа: 1,35 м.
8. Если в системе ПВ устанавливаются спаренные краны, то монтируют их друг над другом. При этом нижний должен располагаться на высоте относительно пола не ниже 1 м.
9. В измененных правилах есть пункт, который гласит, что все всех пожарных шкафах надо размешать огнетушители.
10. Место установки ПК – коридоры, вестибюли, лестничные клетки. Оптимально – рядом с выходом. Основная задача при размещении – чтобы ПК не создавал помех для эвакуации людей.

Способ определения давления в трубах

Проектируемая водоотдача необходима для эффективной работы систем ВПВ. Подсчеты производятся по специальной программе или по формуле. Это помогает произвести расчет давления при водоотдаче. Для более точных расчетов лучше взять параметры по удаленному стволу ВПВ, тогда формула давления будет рассчитана с малыми погрешностями.

Н = Нвг + Нп + Нпп + Нпк

• требуемый уровень водоотдачи – Нпк;
• высота подачи воды от городской сети до пожарного ствола – Нвг;
• расчетные потери давления в стояке трубопровода – Нп;
• потери давления в стояке в режиме пожаротушения – Нпп.

Внимание! Проектирование такой системы как внутренний противопожарный водопровод и точные расчеты давления в системе лучше доверить специалисту, который проведет их на основе СНиП. Согласование и утверждение завершенного проекта должно быть завизировано сотрудником пожарной службы.

Проект противопожарного водопровода предполагает соблюдение таких технических параметров:

• диаметр противопожарного стояка – от 65 мм;
• предельное давление нижнего ствола – 0.9 мПа;
• диаметр пожарного крана – 50 мм (проектная нагрузка до 2.5 л/с) или 65 мм (нагрузка более 4 л/с);
• диаметры соединяемых стволов со стояком ВПВ труб – от 50 мм;
• пожарный кран 50 мм и 65 мм.

Наличие запорной арматуры – обязательное условие на верхнем и нижнем этаже пожарного столба. Она предполагается на кольцевой сети (в разводке) и на всех ответвлениях по этажам. При недостаточном давлении воды в системе ВПВ обязательно его снабжение насосом. Это обеспечит подачу требуемого объема на каждый этаж постройки (в хозяйственном блоке на нижнем этаже).

Каждый ствол обязательно оснащается запорной арматурой — вентилем или задвижкой

Сигнал дистанционного (автоматического) запуска идет в насосную станцию после проверки давления воды во всей системе. При хорошем давлении пуск насоса отменяется до снижения давления, поскольку включается насос. После проверки давления в системе отменяется пуск насосов (не исключает открывания обводной задвижки). В системе управления предполагается схема задержки запуска насоса на то время, пока откроются обводные задвижки. Для этого достаточно несколько секунд, и она автоматически переходит в открытое положение. Проект многофункциональных систем ВПВ – возможность объединения с хозяйственным трубопроводом и водопроводом для питьевой воды при работе в автоматическом режиме.

Работая с нами Вы получаете:

• Гарантия прохождения проверок МЧС с 1 раза
• Устраняем предписание в короткие сроки
• Снижаем персональные риски для юр. лиц
• Не завышаем локально-сметный расчёт

• Согласование проекта в срок
• Монтажные работы точно в срок
• Только обученные специалисты
• Круглосуточная техническая поддержка

Отправить предписание МЧС

• Пригласить в тендер
• Отправить план бти для расчета
• Отправить проект для расчета

Проверка и испытание противопожарной системы

Эффективность работы противопожарной системы должна периодически проверяться, не дожидаясь аварийной ситуации. Проверку работоспособности по наиболее важным параметрам тестируют или проводят испытания. Это необходимо производить для выявления уровня отдачи трубопровода, давления в сети и проверки насосов. Осуществление профилактической проверки должно быть вверено специалистам предприятия, имеющим допуск. Проверка включает:

• тестирование подачи воды и давления в системе;
• проверка затворных механизмов кранов.

Существующий в строении ВПВ периодически проверяется по нескольким параметрам с испытанием его работоспособности. Нормативы техобслуживания системы изложены в «Методике испытаний внутреннего противопожарного водопровода» (издано для МЧС РФ в 2005 г.). Согласно этому документу, обслуживание внутреннего противопожарного водопровода предполагает проверку 1 раз в полугодие:

• работоспособности кранов ПБ;
• давления в водопроводе;
• запорной арматуры;
• охвата площади водной струей;
• комплектации каждого пожарного шкафа.

Каждый пожарный шкаф в здании должен быть укомплектован согласно правилам

Также ежегодно должно проводиться испытание пожарного рукава в плане устойчивости к давлению воды и его перекатка. Ежемесячно поверяют работоспособность насосов. Основные испытания уровня давления, регулируемого насосом, положено проводить на удаленном стволе. После испытания составляют отчетность:

• ведомость о наличии недостатков в системе ПБ;
• протокол о работоспособности кранов;
• акт комплексной проверки;
• отчет о поведении техобслуживания.

Уровень водоотдачи проверяется посредством измерительных приборов внутри системы, включая манометры на муфтовых головках. Испытания уровня водоотдачи проводят по следующей схеме:

• Открыть шкаф ПБ и отсоединить пожарный рукав.
• При наличии понижающей давление диафрагмы ствола ее диаметр проверяется штангенциркулем и сверяется с указанными параметрами.
• Вставку с манометром присоединяют к пожарному крану.
• Пожарный рукав подсоединяется в системе, а его сопло направляют в емкости для воды. Один работник придерживает рукав, другой подключает воду.
• Включается пожарный извещатель, открывается клапан и запускается насос.
• На манометре отражается давление воды, рабочие данные снимают через 20-40 секунд со времени пуска, когда давление стабилизируется.
• После проверки насос отключается, клапан крана перекрывается, данные фиксируют в журнале испытаний, чтобы далее составить акт. Измерительную аппаратуру снимают, рукав и все комплектующие возвращаются в первоначальное положение.

Документация (рабочий журнал, акт проверки и пр.) заверяют члены комиссии. Работа ВПВ может быть признана эффективной при исправности всей системы и отдельных блоков оборудования. Полноценное использование аппаратуры для пожаротушения во многом зависит от осведомленности и квалификации персонала, отвечающего за ее работу. Для них периодически проводят курсы практического обучения (о внедрении новых методов эксплуатации, профилактики и обслуживания противопожарной системы здания).

Что такое ПК

Под ПК подразумевают оснащение первичного пожаротушения – часть системы трубной магистрали (отдельной, объединенной) внутри здания, обеспечивающей подачу ОТВ. В комплектацию входит ЗПУ с маховиком, рукав со стволом, соединители (зажимы).

ПК также называют рожком, вентилем, но эти узлы технически являют собой только запорные устройства, а пожарный кран – это все оборудование со стояком, рукавным оснащением.

Виды кранов

В одном ПК – от 1-го до 2-х запорных вентилей. Виды пожарных кранов по данному параметру:

Пожарное водоснабжение и его виды

Противопожарное водоснабжение это: определение, виды, классификация, требования

Противопожарное водоснабжение решает одну задачу – гарантированное поступление в очаг возгорания необходимого потока воды под давлением на оговоренное в СНиПах время, достаточное для его тушения. У каждого типа объектов и регионов существуют свои нормативы.

Общие сведения о противопожарном водоснабжении

Как раньше, так и сейчас пожары тушат водой. Подают ее к месту горения разными способами, один из которых водопроводная система.

Противопожарное водоснабжение — это совокупность технических систем, сооружений и мероприятий, обеспечивающих бесперебойную подачу достаточного объема воды, чтобы потушить возникший очаг возгорания.

По локализации места монтажа пожарное водоснабжение различают на наружное и внутреннее. Оно базируется на естественных источниках воды или подающих воду трубопроводах под высоким или низким давлением. Для каждого вида существуют свои требования по водоотдаче.

Водопроводное и безводопроводное водоснабжение

К месту тушения воду можно доставить как по системе труб, так и забирать из природных и рукотворных источников, например, реки, озера, противопожарного резервуара.

Забор воды из водопровода высокого давления происходит с использованием стационарных насосных станций. Это они поддерживают достаточный уровень давления в системе. На водопроводе с низким давлением устанавливается специальное передвижное оборудование, обеспечивающее нужный для пожаротушения напор.

В безводопроводной системе воду закачивает спецтехника, а доставка ее к очагу горения осуществляется пожарными цистернами или по пожарным рукавам. На берегах естественных или искусственных источников воды обязательно организуются площадки для подъезда автонасосов, либо устанавливается водозаборное оборудование

Требования технического регламента о пожарной безопасности к источникам противопожарного водоснабжения

В Федеральном законе № 123-ФЗ в Техническом регламенте о требованиях пожарной безопасности сформулированы все критерии по организации и использованию водопроводных сетей и естественных и искусственных водоемов для целей пожаротушения.

СТАТЬЯ 68. ПРОТИВОПОЖАРНОЕ ВОДОСНАБЖЕНИЕ ПОСЕЛЕНИЙ И ГОРОДСКИХ ОКРУГОВ говорит о том, что:

• наружные водопроводные сети с пожарными гидрантами;
• водные объекты, используемые для целей пожаротушения в соответствии с законодательством Российской Федерации».

Также в ней оговариваются технические параметры противопожарного водоснабжения, нормативы по подаче воды для решения задач пожаротушения для всех видов населенных пунктов, типов зданий и помещений, монтаж спецоборудования и т.д.

Виды и классификация

Виды противопожарного водоснабжения делятся на 2 класса: наружное и внутреннее. В обоих случаях поддерживается высокое и низкое давление.

К наружному относятся все источники, используемые для борьбы с огнем снаружи зданий и помещений. Такие пожары бывают очень обширными и требуют быстрой подачи максимального количества воды.

Внутреннее противопожарное водоснабжение располагается внутри помещений и служит для локализации и тушения огня внутри этих них.

Естественное и искусственное водоснабжение

К естественному водоснабжению относятся все природные источники воды. Не каждый сразу пригоден для тушения огня. Для приведения их в надлежащий вид проводится ряд мероприятий, по окончании которых, практически любой будет соответствовать требованиям, предъявляемым источникам противопожарного водоснабжения. В процессе проведения технической модернизации природного водоисточника, он может перейти из категории естественного в разряд искусственных.

К искусственному водоснабжению относятся все специально созданные объекты, накапливающие, хранящие и подающие воду к месту тушения. Это накопительные танки, в том числе искусственные озера, водонапорные башни, системы трубопроводов и установленные на них насосные станции и пожарные гидранты.

Наружное и внутреннее водоснабжение

Внешнее водоснабжение организуется из насосной станции, трубопровода и пожарных гидрантов. Также к ней относятся все природные и специально созданные источники, подходящие для изъятия из них воды непосредственно автоцистернами. В небольших, по численности проживающих людей, населенных пунктах или маленьких предприятиях специальный противопожарный водопровод не строится. Его соединяют с питьевым или техническим.

Внутреннее водоснабжение для задач пожаротушения производится по системе трубопроводов, оснащенных пожарными кранами и рукавами. Располагаются они в местах общего пользования и должны быть легкодоступными. Предназначаются они для локализации и тушения небольших возгораний внутри помещений.

Для крупных объектов и высотных зданий нужно наличие обоих типов водоснабжения.

Водоснабжение высокого и низкого давления

Водопровод делится на линии высокого и низкого давления.

В первом уровень давления в трубах поддерживается на такой отметке, при котором тушение высотных зданий происходит без привлечения пожарных автомобилей. За обеспечение постоянно высокого давления отвечают специально установленные в отдельном помещении стационарные насосы.

Система водоснабжения с низким давлением перекачивает воду к месту горения с недостаточным напором. Для поднятия давления используется специальная передвижная насосная техника. Она подключается к гидранту, нагнетает необходимое давление, и затем уже вода по рукаву передается в очаг возгорания.

Все системы создаются с учетом того, что при тушении пожара линии технического и питьевого водопровода продолжали функционировать в стандартном режиме. На этот случай создаются резервы воды в спецсооружениях, таких как водонапорные башни, противопожарные водоемы и т.д.

Водонапорные башни

Водонапорная башня – техническое сооружение высотой от 10 до 45 м., назначением которого является хранение дополнительной воды, позволяющее держать нужное давление в системе водоснабжения в условиях повышенного водоразбора. Например, при тушении большого пожара. По сути, это резервуар, поднятый на большую высоту. Система снабжения водой закольцована на него. Внутри расположены датчики, которые отслеживают темпы потребления воды и по необходимости добавляют ее в систему, обеспечивая тем самым постоянное давление в трубопроводе.

По такому же принципу работают водонапорные емкости. В них хранится вода, нужная для борьбы с большими пожарами в течение 2,5 ч.

Противопожарное водоснабжение решает одну задачу – гарантированное поступление в очаг возгорания необходимого потока воды под давлением на оговоренное в СНиПах время, достаточное для его тушения. У каждого типа объектов и регионов существуют свои нормативы.

Пожарные гидранты

• наземные;
• подземные.

Наземные монтируют на земле. Это колонка со специальной головкой. К ней прикручивается на резьбу или присоединяется замком пожарный рукав.

Подземные гидранты делают в специальных колодцах. Они не должны закрываться ни на какие замки, в любой сезон он должен быть доступен спасателям.

Пожарные гидранты обеспечивают бесперебойную поставку воды для эффективной борьбы с возгоранием либо заправки пожарной цистерн.

Насосные станции

Установка насосного оборудования на линии водоснабжения обеспечивает поддержку в ней правильного напора воды. В зависимости от типа системы, насосы располагают в спецкомнате или отдельном строении.

В рабочее помещение станции нужно обеспечить свободный доступ специалистов к приборам, отслеживающим работу насосов и системы в целом. Также надо учитывать возможность увеличения количества насосов и возникновение чрезвычайных ситуаций. Пожарные насосы должны иметь возможность забирать техническую воду в систему противопожарного водопровода, если в этом возникнет необходимость.

Насосные станции подключаются к электролинии высокого напряжения, поэтому на них предпринимаются повышенные меры безопасности.

Заключение

По разным причинам часто потушить пожар быстро не получается. Одним из факторов неудач может быть неправильная работа противопожарного водоснабжения. Конечно, лучше вообще стараться не допускать возгораний, а оборудование и систему водоснабжения поддерживать в рабочем состоянии, регулярно тестировать ее и проводить профилактическое обслуживание.

Если же все-таки возник пожар, нужно немедленно вызвать подразделение пожарной охраны и эвакуировать людей из опасной зоны, а не пытаться самостоятельно бороться с огнем.

Видео по теме

Виды противопожарного водопровода: нормы и правила эксплуатации

Одной из функций администраций населенного пункта является организация борьбы с пожарами. Ежегодно жертвами огня становятся множество людей и организаций. Государство предусмотрело организационные и технические мероприятия, предотвращающие пожары и облегчающие борьбу при их возникновении. В каждом поселке, районе созданы противопожарные службы. Разработаны своды правил, СНиП, в которых расписаны требования к строящимся сооружениям. Противопожарный водопровод является одним из таких условий. Для введения объекта в эксплуатацию необходимо его соответствие противопожарным правилам.

Виды пожарного водопровода

Главным средством тушения пожаров остается вода, а устройством, обеспечивающим доступ к ней, является пожарный водопровод.

По видам и области применения противопожарный водопровод делится на несколько категорий. По происхождению используемой воды он бывает с естественными и искусственными источниками.

К естественным относятся реки, водохранилища, пруды, озера и моря. Точка отбора должна иметь необходимую глубину и чистоту дна для того, чтобы забор воды можно было делать в любое время года.

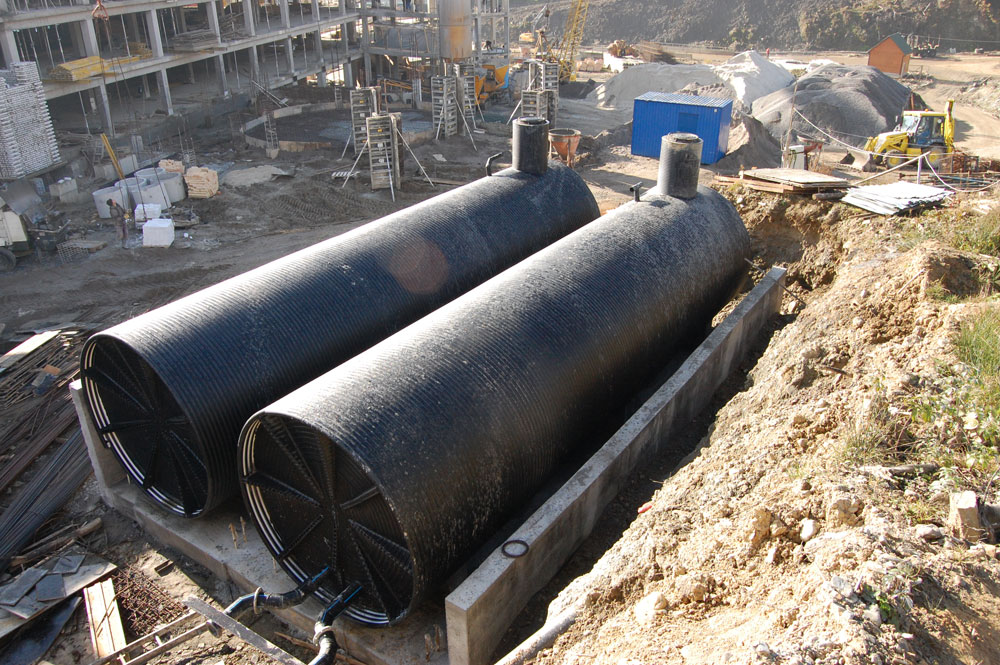

Искусственные представляют собой резервуары, имеющие достаточную кубатуру, специальную систему труб и запорную арматуру. Искусственным источником является водонапорная башня. Она имеет высоту от 10 до 45 м, а объем хранимой воды доходит до десятков тысяч кубических метров. Пожарные резервуары, как разновидность водонапорных башен, должны предусматривать напор и количество воды, достаточное для пожаротушения в течение двух с половиной часов.

По доступу к источнику противопожарный водопровод бывает двух видов: внутренний, наружный. Для небольших объектов достаточно одного. Здания большой этажности, объема требуют наличия двух видов. Водопровод бывает кольцевой и тупиковый. Первый вариант надежней. Установленные по кольцу вентили позволяют отключать аварийные участки. Тупиковый более 200 м длиной имеет дополнительную емкость.

Внутренний водопровод может выполняться с дренчерами, спринклерами или с пожарными кранами.

Наружный прокладывается ниже глубины промерзания грунта. Располагается в 2,5 м от обочины, доступ к гидрантам свободный.

По напору он бывает низкого и высокого давления. Первый при использовании брандспойта обеспечивает свободный напор 10 метров на уровне земли. Второй – высоту струи 10 м при полном расходе в высшей точке самого высокого здания.

Производительность системы низкого давления должна превышать 150 литров в минуту. Водопровод высокого давления в течение пяти минут с момента получения тревожного сигнала обязан выйти на требуемые режимы. Это достигается за счет насосов, создающих нужное давление в трубах.

Вид противопожарного водопровода, его расход воды зависит от способа обслуживания, по этому параметру он делится на поселковый и городской.

Назначение системы

Пожарный водопровод обеспечивает доступ к источнику воды и оперативную доставку к месту возгорания с помощью пожарных стволов или машин, если это наружный, и с помощью пожарных шлангов, дренчеров или спринклеров, если это внутренний. Противопожарный водопровод — это система труб проходящих по всему сооружению и соединяющихся с пожарными кранами или дренчерами. Краны устанавливаются в коридорах, дренчеры и спринклеры монтируются под потолком. Применяемые трубы должны быть негорючими и выдерживать давление более 9 атмосфер.

Разрешили применять противопожарный водопровод из полипропиленовых труб, если их характеристики соответствуют требованиям СНиП. Для обеспечения необходимого давления он может комплектоваться насосами необходимой производительности. В этом случае, они и вся запорная арматура должны находиться в отдельном помещении или пристройке.

Для работы противопожарного водопровода без участия людей предусматривается пожарная сигнализация с исполнительными механизмами, которые в случае возгорания по сигналу пожарных датчиков открывают вентили, и вода под напором через оросительные головки попадает в зону возгорания.

Правила и нормы

Противопожарный водопровод СНиП 2.04.01/85 определяет противопожарные требования, предъявляемые к строящимся зданиям и сооружениям.

Устанавливает огнестойкость материалов, которые возможно использовать в той или иной части здания.

Противопожарный водопровод СП 10.13130.2009 определяет технические требования к пожарному водопроводу в зависимости от этажности, объема и назначения здания.

• водонапорного бака;
• гидропневматического бака;
• насосной станции;
• стояка;
• опуска;
• пожарного крана (ПК);
• пожарного шкафа.

Водонапорный бак представляет собой резервуар с объемом воды достаточным для обеспечения работы пожарных кранов в здании с расчетным расходом и высотой струи до начала работы насосной установки.

Гидропневмобак – это герметичный сосуд под избыточным давлением. Объем воды и давление воздуха должно быть таким, чтобы он мог обеспечить расчетную высоту струи и расход воды до начала работы насосной станции. Воды в баке обычно 30-70% от объема.

Пожарный кран (ПК) состоит из клапана, пожарной головки и рукава с пожарным стволом.

Согласно СП 10.13130.2009, к примеру, в жилых зданиях этажностью 12-16 количество пожарных стволов равно одному, при длине коридора свыше 10 м – двум, при минимальном расходе 2,5 л/с на 1 струю. Также определены требования к другим зданиям.

Расход воды

Противопожарный водопровод наружный используется в поселках с населением до 5 тысяч человек. Расход воды предусматривается 10 л/с для зданий до 1000 м3. При расчете сетей внутри микрорайона или группы зданий необходимо ориентироваться на здание, требующее наибольшего расхода от 10 до 35 л/с, зависит от кубатуры и этажности. Для промышленных и сельхозпредприятий расход идет от 10 до 40 л/с, зависит от огнестойкости. Объем воды должен обеспечивать тушение пожара в течение 2-3 часов в зависимости от категории помещений. При одноэтажной застройке свободный напор должен быть не менее 10 м, для многоэтажных зданий плюс 4 м на каждый этаж. Максимальный напор предусматривается 60 м.

При наличии внутреннего водопровода в общественных сооружениях высотой более 50 м и объемом до 50 тысяч кубометров предусматривается расход воды по 5 л/с на 4 струи, при больших параметрах по 5 л/с на 8 струй. В зданиях до 5000 м3 2,5 л/с.

Испытания водопровода

Эффективность противопожарной системы напрямую зависит от состояния противопожарного водопровода. Ежегодно, обычно весной и осенью, при температуре выше +5 градусов Цельсия проводится проверка всех систем. Ее осуществляют специальные организации, имеющие сертификаты. Основной проверяемый параметр – давление на главном пожарном кране. Результаты всех испытаний протоколируются, составляется акт по результатам проверки.

Нормативным документом, регламентирующим проведение проверки, является методика испытаний, утвержденная МЧС России. Эффективность противопожарных водопроводов обеспечивается, кроме исправного состояния системы, еще и постоянным мониторингом квалификации обслуживающего персонала, которые должны периодически проходить специальные тренинги.

Заключение

Предупредить пожары возможно при соблюдении технических и организационных мероприятий. Государственные противопожарные службы регулярными проверками поддерживают на высоком уровне состояние технических средств и обслуживающего персонала. Но для минимизации ущерба от пожаров требуются дополнительные средства защиты. Для предупреждения возгораний от электропроводки можно использовать устройства защитного отключения. В некоторых случаях использование воды недопустимо, поэтому для защиты своего имущества необходимо предусмотреть и иные средства огнетушения.

Пожарное водоснабжение

Подробно рассмотрено пожарное водоснабжение современности, описаны виды пожарных гидрантов, приведена классификация противопожарных трубопроводов, а так же описана альтернативная система пожаротушения.

Истоки и необходимость водоснабжения

Издревле человек добывал и использовал воду для различных нужд, пытаясь систематизировать эту добычу и использовать воду так, чтобы этот природный ресурс поступал без перебоев всем членам общества — появились системы водоснабжения. Люди пытаются взять под контроль могучую силу природных стихий (об этом свидетельствуют множество мер, методов и способов по пресечению или предупреждению опасности, угрожающей человеческой жизнедеятельности). И одной из наиболее опасных угроз для общества является пожар, устранение которого лежит в сфере компетентности людей, занимающихся мерами пожарной безопасности. Методом борьбы с пожарами является пожарное водоснабжение — это совокупность сооружений и техники для доставки или подачи воды к месту пожара, которое обеспечивается общей системой водоснабжения специально для пожарных служб. (См. также: Как работает накопительный водонагреватель)

Пожарный гидрант

Пожарный гидрант

Самое распространенное устройство, с помощью которого производят наружное пожарное водоснабжение – это пожарный гидрант. Он служит для забора воды непосредственно из водопроводных линий при тушении пожара в населённых пунктах или на производстве. Такое устройство, как гидрант, иногда сопровождает ещё одно – пожарная колонка, которая предназначена для открывания-закрывания гидрантов, располагающихся под землёй, а также подсоединения к нему пожарных рукавов для тушения пожаров.

Виды пожарных гидрантов

В России наибольшее распространение получили гидранты московского типа – это подземные устройства, устанавливаемые в специальных колодцах с крышками – канализационными люками. Высота гидранта находится в прямо пропорциональной зависимости от высоты колодца.

Вообще, гидранты подразделяют всего на два вида:

подземные (размещаются в канализационных колодцах на специальных пожарных подставках);

Наружное противопожарное водоснабжение

Наземный гидрант обычно представляет собой гидрант-колонку, то есть это устройство, совмещающее в себе функции пожарного гидранта и водоразборной колонки, следовательно, поступающая из него вода расходуется как на пожарные, так и на хозяйственные нужды. (См. также: Какой бойлер лучше)

Наружное противопожарное водоснабжение устанавливают не только под землей или на земле, но и над землей, а также в тоннелях вместе с другими трубопроводами, кроме тех, что транспортируют горючие и легковоспламеняющиеся вещества. Когда дело касается прокладки противопожарных или совмещенных с ними линий в туннелях и под землей, то гидранты устанавливаются в колодцах. А когда речь идет о надземной или наземной прокладке водопровода, то их установка идёт прямо на сети и в этом случае для гидрантов и отключающей их арматуры должна быть установлена специальная камера, не позволяющая гидрантам замерзать в холодное время года.

Тушение пожара

Классификация противопожарных трубопроводов

По расположению их подразделяют:

Внутренние водопроводы (для тушения пожаров внутри зданий);

По напору деление происходит на водопроводы:

низкого давления (напор подаётся от пожарного гидранта за счёт передвижного пожарного насоса, который может представлять собой автонасос, связанный с цистерной, либо мотопомпу, которую способен перевезти любой транспорт, включая пожарный);

Сегодня противопожарное водоснабжение в небольших населенных пунктах или в легкой промышленности нередко совмещают с хозяйственно-бытовыми сетями, с целью снизить вложения в водопровод, а в некоторых случаях и расход воды. (См. также: Как подключить водонагреватель своими руками)

Группы причин замерзания подземных гидрантов:

Колодцы гидрантов по различным техническим причинам могут постепенно заливать грунтовые воды;

Колодцы гидрантов, которые также оказываются залитыми водой по вполне естественным причинам, например их расположение в низинах или рядом с водонапорной колонкой;

Гидрант может залить водой по различным организационным причинам, в основном по недосмотру;

Альтернатива системе противопожарного водоснабжения

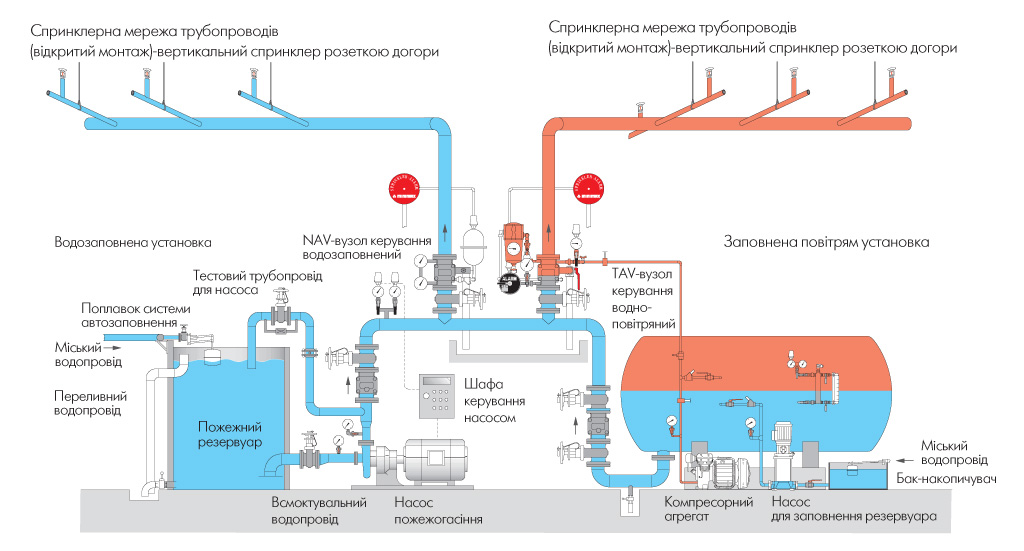

Спринклерная система

Спринклерная система – это система, состоящая из трубопроводов, заполненных специальным огнетушащим составом. Она снабжена особыми насадками – спринклерами, которые при малейшем возгорании подают химический состав для тушения пожара на его очаг, при этом не важно – находятся ли в помещении люди. Система полностью автоматизирована. Если площадь возгорания достаточно велика, спринклерная сеть делится на секции, каждая из которых управляется своим контрольно-сигнальным клапаном. (См. также: Отопительный котёл для дачи)

Спринклерная система

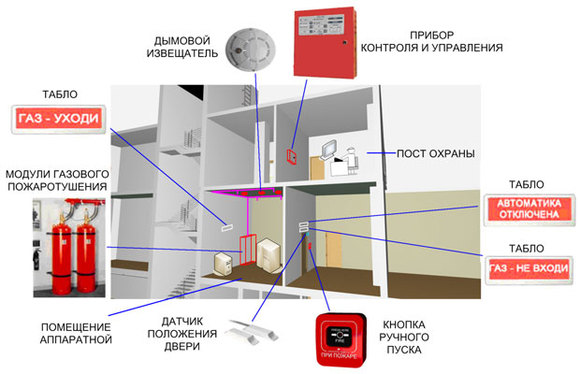

АГП – система автоматического газового пожаротушения

Принцип ее действия заключается в понижении концентрации кислорода в воздухе при помощи негорючего газа, находящегося зачастую в сжиженном состоянии, что значительно понижает температуру в зоне возгорания. Главное преимущество такой системы – это тушение пожара в любой точке помещения, это особенно удобно при тушении самовоспламенившихся электрических приборов. Газ нетоксичен и не подвергает оборудование коррозии, а также легко выветривается. Установки АГП работают при довольно широком разбросе температуры окружающей среды: от -40 до +50 0 С.

Принцип действия порошковой системы заключается в подаче к месту пожара мелкодисперсного порошка – пены. Минус такого порошка в том, что его придётся удалять с объекта тушения, плюс – оказывает минимальное физическое и химическое воздействие на то, с чем соприкасается. Поставка огнетушащего вещества к месту пожара может происходить посредством находящихся в помещении специальных модулей, в функции которых входит ещё и хранение порошка, либо хранение централизуется (весь порошок находится в одной емкости), а в подаче участвует сеть распределительных трубопроводов. Возможно совмещение АУППТ с другими комплексами систем безопасности: сигнализации, вентиляции, дымоудаления.

АГП – система автоматического газового пожаротушения

Таким образом, лидирующие позиции в ликвидации крупных наружных пожаров, так или иначе, занимает система противопожарного водоснабжения, а в особо сложных случаях используется дополнительная техника, например вертолёты с самораскрывающимися в полёте ёмкостями с песком, порошком или просто водой. Способов потушить пожар на самом деле очень много, а во всех их тонкостях разбираются лишь высококвалифицированные специалисты пожарного дела.

Противопожарное водоснабжение зданий

Firefighting Water Supply in Buildings

Keywords: fire source, water supply, firefighting pumping station, indoor fire line system

Firefighting water supply in buildings of any function with rooms of various fire and explosion hazard categories is a system of utility equipment used for supply and delivery of water to smoldering or open flame sources in sufficient quantity with a sufficient head for prevention and elimination of fires. Such equipment includes firefighting pumping stations, as well as indoor fire line systems. Firefighting water supply system in buildings, usually composed of tied together outdoor and indoor networks, is the most effective and efficient method of fire extinguishing.

Противопожарное водоснабжение зданий любого назначения с помещениями различных категорий по взрывопожарной опасности – это комплекс инженерного оборудования, предназначенный для доставки и подачи воды к очагам возникновения тления или открытого огня в достаточном количестве с требуемым напором для предупреждения, а также ликвидации пожара. В состав такого водоснабжения входят насосные станции пожаротушения, а также система внутреннего противопожарного водопровода. Противопожарное водоснабжение зданий, состоящее в большинстве случаев из неразрывно связанных наружных и внутренних сетей, является самым действенным, эффективным средством тушения пожара.

Противопожарное водоснабжение зданий

Противопожарное водоснабжение зданий любого назначения с помещениями различных категорий по взрывопожарной опасности – это комплекс инженерного оборудования, предназначенный для доставки и подачи воды к очагам возникновения тления или открытого огня в достаточном количестве с требуемым напором для предупреждения, а также ликвидации пожара. В состав такого водоснабжения входят насосные станции пожаротушения, осуществляющие забор воды из природных и искусственно созданных пожарных водоемов, резервуаров, повышающие давление во внутренней сети после ввода из наружного противопожарного водоснабжения или питьевого, производственного водопровода населенных пунктов, промышленных объектов, а также система внутреннего противопожарного водопровода (ВПВ), доставляющего воду к пожарным кранам, питающего водяные установки пожаротушения. Противопожарное водоснабжение зданий, состоящее в большинстве случаев из неразрывно связанных наружных и внутренних сетей, является самым действенным, эффективным средством тушения пожара.

Характеристики

Система внутреннего противопожарного водоснабжения состоит из нескольких элементов (см. рисунок).

• Водопровод с установленными на его трубной прокладке по этажам зданий, отметкам сооружений пожарными кранами, с комплектами рукавных линий, состоящих из рукавов, стволов, хранящихся возле них согласно требованиям к пожарным шкафам, кранам.

• Стационарные системы пожаротушения зданий, в которых огнетушащими веществами являются вода, в т. ч. со смачивателями, а также пены различной степени кратности, вырабатываемые из водных растворов пожарных пенообразователей; подающиеся на очаги возгораний дренчерными, спринклерными оросителями, компактными пеногенераторами. К такому автоматическому оборудованию относят водяные, пенные установки, системы пожаротушения тонкораспыленной водой.

• Водяные завесы, автономно защищающие строительные, технологические проемы и тамбуры-шлюзы, которые в силу особенностей производства, режима хранения, а также пополнения складов сырья готовой продукцией нельзя закрыть противопожарными воротами, дверями. Водяные завесы могут быть оснащены спринклерными, дренчерными оросительными головками, а также выполняться перфорированными сухотрубами, применяемыми и для локального пожаротушения помещений бань, саун, размещаемых в защищаемых внутренним противопожарным водоснабжением зданиях. Водяные завесы могут быть оснащены спринклерными, дренчерными оросительными головками, а также выполняться перфорированными сухотрубами, применяемыми и для локального пожаротушения помещений бань, саун, размещаемых в защищаемых внутренним противопожарным водоснабжением зданиях. С некоторой долей условности сюда также можно отнести водные, воздушно-пенные, воздушно-эмульсионные огнетушители, которыми согласно проведенному расчету необходимого количества огнетушителей часто комплектуются помещения зданий, т. к. они более чем на 90 % заполнены водой.

• Система внутреннего противопожарного водопровода, установленная в общественных и производственных зданиях, для которых по нормам не требуются автоматические водяные установки тушения огня.

Состав

• Узел запорной, контрольно-измерительной арматуры на вводе в здание.

• Насосная станция, необходимая для повышения напора при недостаточном давлении воды, забираемой из наружных сетей. Ее размещают как в отдельном помещении, так и в бойлерной, котельной, тепловом, водораспределительном пункте.

• Водонапорный или гидропневматический бак, содержащий запас воды, необходимый для начала тушения до запуска насосов. При гарантии автоматического пуска пожарного насоса допустимо его не проектировать.

• Распределительные вертикальные стояки, горизонтальные участки трубопроводов, проектирование и прокладка которых ведутся с учетом оптимальных мест расстановки ПК на этажах зданий. Если здание выше шести этажей, то необходимо кольцевание пожарных стояков общей системы питьевого, противопожарного водопровода. Трубопроводы ВПВ по нормативным требованиям монтируют только из металлических изделий, в отличие от труб для систем пожаротушения, использующих воду, для которых допустимо применять пластиковые изделия, например из огнестойкого полипропилена, армированного стекловолокном или огнезащитным базальтовым материалом.

Внутренние пожарные краны, устанавливаемые в доступных местах согласно расчету, чтобы была возможность орошения любой точки защищаемых помещений здания одной или большим количеством струй в зависимости от требований СП 10.13130.2020 (Свода правил пожарной безопасности) к внутреннему пожарному водопроводу. Оптимальная высота монтажа ПК – 1,35 м от пола. Допустим монтаж спаренных кранов – рядом, один над другим. Расстановка пожарных кранов всегда должна быть отображена на плане эвакуации при пожаре.

• Ручные пожарные стволы и рукава с соединительными головками, размещаемые в пожарных шкафах возле запорных клапанов ПК в пожарных шкафах.

• Кнопки для запуска вручную пожарных насосов, установленные возле всех ПК здания, а также блокировка электропривода задвижки ВПВ с установками пожарной сигнализации с датчиками дыма, тепловыми извещателями в их шлейфах, что значительно повышает надежность пуска.

ВПВ здания должен всегда находиться в полностью укомплектованном, работоспособном состоянии, чтобы обеспечить ликвидацию или локализацию пожара, дать возможность людям, находящимся в здании, покинуть его, воспользовавшись эвакуационными путями, выходами. Во время ремонта этого водопровода следует принять дополнительные меры ПБ, организовать усиление противопожарного режима.

Источники

• Пожарные резервуары, водоемы с насос-ными станциями пожаротушения, которые могут размещаться как внутри защищаемых зданий, так и снаружи в утепленных контейнерах пожарных постов с проложенной стационарной системой трубопроводов для подачи воды в здания, параметры которой в каждом конкретном случае определяются проектным расчетом исходя из необходимого объема, напора, суммарного расхода при наличии как ВПВ, так и автоматических установок тушения пожаров.

• Наружные сети питьевого, хозяйственного, противопожарного водоснабжения населенных пунктов, производственного водопровода, обеспечивающего технической водой промышленные предприятия.

Первый вид источников внутреннего противопожарного снабжения водой, исходя из мест расположения производственных, складских или сельскохозяйственных предприятий, отсутствия инженерной инфраструктуры, используется для объектов, размещенных за чертой поселений; а второй – для зданий в городах, поселках, обладающих разветвленной централизованной сетью наружного водоснабжения.

Однако бывают и исключения: так, на крупных предприятиях источниками для внутреннего водоснабжения, предназначенного для борьбы с огнем, служат локальные наружные сети производственного водопровода.

Требования нормативных документов и нормы проектирования

Существует ряд официальных документов, касающихся проектирования, монтажа, эксплуатации всех составных частей систем снабжения водой зданий, в которых изложены требования к внутреннему противопожарному водоснабжению:

• ФЗ-123 – в ст. 86 устанавливает, что внутренний противопожарный водопровод зданий и сооружений обязан обеспечить расход воды, требуемый нормами, для ликвидации пожара в них, а количество внутренних ПК должно быть таким, чтобы обеспечить цели пожаротушения;

• СП 30.13330.2016 «Внутренний водопровод и канализация зданий» (включая системы противопожарного водоснабжения), актуализированная редакция СНиП 2.04.01-85*;

• СП 10.13130.2020 – устанавливает конкретные требования пожарной безопасности к внутреннему противопожарному водоснабжению зданий;

• СП 5.13130.2009 – о проектировании автоматических установок тушения пожаров в зданиях, в т. ч. спринклерных, дренчерных, подающих тонкораспыленную воду;

• СП 118.13330.2012* – в части оснащения ВПВ общественных зданий, сооружений;

• СП 54.13330.2016 – в части оснащения ВПВ жилых многоквартирных домов;

• ГОСТ Р 51049-2008 – о требованиях к напорным пожарным рукавам, методикам их испытаний;

• ГОСТ Р 53279-2009 и ГОСТ Р 51844-2009 – о требованиях к соединительным головкам и пожарным шкафам соответственно;

• ГОСТ Р 50680-94 – о требованиях к автоматическим установкам водяного тушения пожаров.

Данные нормативные документы учитывают не только при проектировании, но и при эксплуатации, а так же регулярных проверках исправности ВПВ, водяных АУПТ защищаемых зданий. Обращаться к ним стоит при проектировании ВПВ, водяных систем пожаротушения зданий, на этапах подготовки к проверкам работоспособности совместно с представителями специализированных предприятий, обладающими лицензионными разрешениями МЧС на право проведения таких видов работ по техническому сервису, ремонту.

Проверка работоспособности

Проверка внутреннего противопожарного водоснабжения регламентирована несколькими пунктами I раздела ППР в РФ, где указаны следующие требования, относящиеся к эксплуатации внутреннего противопожарного водопровода.

• П. 16 «е» – запрещается проводить изменение объемно-планировочных решений и размещение инженерных коммуникаций и оборудования, в результате которых ограничивается доступ к огнетушителям, пожарным кранам и другим средствам обеспечения пожарной безопасности и пожаротушения или уменьшается зона действия систем противопожарной защиты (автоматической пожарной сигнализации, автоматических установок пожаротушения, противодымной защиты, оповещения и управления эвакуацией людей при пожаре, внутреннего противопожарного водопровода).

• П. 48 – указывает руководителям предприятий, организаций на необходимость постоянной исправности ВПВ, организации его проверок ежегодно, как минимум дважды – весной и осенью, с внесением информации в журнал эксплуатации систем противопожарной защиты.

• П. 50 – руководитель организации обеспечивает укомплектованность пожарных кранов внутреннего противопожарного водопровода исправными пожарными рукавами, ручными пожарными стволами и пожарными запорными клапанами, организует перекатку пожарных рукавов (в ходе эксплуатации минимум раз в год должна быть организована перекатка пожарного рукава), а также надлежащее состояние водокольцевых катушек с внесением информации в журнал эксплуатации систем противопожарной защиты. Пожарный рукав должен быть присоединен к пожарному крану и пожарному стволу и размещаться в навесных, встроенных или приставных пожарных шкафах, имеющих элементы их фиксации в закрытом положении. Пожарные шкафы (за исключением встроенных пожарных шкафов) крепятся к несущим или ограждающим строительным конструкциям, при этом обеспечивается открывание дверей шкафов не менее чем на 90°.

• П. 51 – руководитель организации обеспечивает помещения насосных станций схемами противопожарного водоснабжения и схемами обвязки насосов с информацией о защищаемых помещениях, типе и количестве оросителей. На каждой задвижке и насосном пожарном агрегате должна быть табличка с информацией о защищаемых помещениях, типе и количестве пожарных оросителей.

• П. 52 – руководитель организации обеспечивает исправное состояние и проведение проверок работоспособности задвижек с электроприводом (не реже двух раз в год), установленных на обводных линиях водомерных устройств, а также пожарных основных рабочих и резервных пожарных насосных агрегатов (ежемесячно) с внесением информации в журнал эксплуатации систем противопожарной защиты.

На основании результатов проведенных испытаний составляются соответствующие подтверждающие документы.

Классификация систем противопожарного водоснабжения

Современные системы водоснабжения – это сложный комплекс инженерных сооружений, которые обеспечивают надежную подачу воды в необходимом количестве и давлении до каждого потребителя. Одной из категорий системы водоподачи является противопожарное водоснабжение. Оно определяется совокупностью мероприятий по обеспечению необходимым объемом воды потребителей, которое направляется на тушение пожаров. Поэтому еще на стадии проектирования объекта, неважно, это будет жилое здание или промышленная территория, сразу же учитывается не только хозяйственно-питьевой водопровод или технический, но и противопожарный.

Система противопожарного водопровода

Разновидности пожарного водоснабжения

• высокого давления;
• низкого.

Первый – это система, которая может подавать воду с необходимым давлением на тушение самого большого здания проектируемого объекта. При этом подача воды большого объема должна начинать подаваться в течение первых пяти минут. Для этого используются специально установленные стационарные насосы. Для них обычно выделяется отдельное помещение или целое здание. Такое водоснабжение может потушить пожар любой сложности без привлечения пожарных машин.

Вторая группа – это водопровод, из которого вода через гидранты и с помощью насосов подается в зону тушения пожара. Соединяются насосы с гидрантами специальными пожарными шлангами.

Насосная станция

Необходимо отметить, что все сооружения и установленные в них оборудование проектируется таким образом, чтобы для пожарных мероприятий выделялось столько воды, которой бы хватила для тушения пожара. Но при этом и хозяйственно-питьевой водопровод, и технический (технологический) работали в полную силу. То есть, один вид водопровода не должен мешать остальным. При этом обязательно производится задел воды, как неприкосновенный запас. Ее обычно аккумулирует в подземных резервуарах, в открытых бассейнах или в водонапорных башнях.

В схему противопожарного водоснабжения входит также насосно-рукавная система. По сути, это установленные насосы (первого и второго подъема), трубопроводы, по которым к каждому объекту подается вода, а также пожарные рукава, которые скручиваются и убираются в специальные ящики. Последние окрашиваются в красный цвет, обозначая отношение к противопожарной системе водоснабжения.

Пожарный ящик

Другие варианты классификации

• По виду обслуживание. Делится оно на городские сети, районные, поселковые, заводские, железнодорожные, сельскохозяйственные и так далее.
• По способу подачи воды. Здесь определяется источник противопожарного водоснабжения. Это могут быть открытые источники (озера, реки, пруды и так далее) или закрытые (скважины, колодцы, родники). Нередко для полного обеспечения водой в необходимом объеме две системы объединяются.

Внимание! По статистике водозабор для системы пожаротушения из подземных источников составляет всего лишь 16%, из открытых 84%.

Сам пожарный водопровод делится на внешний и внутренний. Первый – это насосные станции, трубопровод и гидранты, расположенные на территории. Второй – это трубопроводы, разбросанные внутри зданий и соединенные с внешним водопроводным комплексом.

В небольших поселках, на мелких фабриках и заводах система пожарного водоснабжения не устраивается, как отдельная единица инженерных сооружений. Она объединяется с другими водопроводными сетями, то есть вода, к примеру, для тушения пожара берется прямо из хозяйственно-питьевой системы. Хотя во многих местах система пожарной безопасности организуется из специальных машин, которые пополняют свой запас воды из открытых или закрытых источников напрямую. То есть, как таковой насосно-рукавной системы пожарного водоснабжения нет.

Забор воды из открытого водоема

Источники водоснабжения

• необходимый объем воды;
• самый простой способ ее забора, то есть, экономически оправданный;
• оптимально, если вода в источнике будет чистой без большой степени загрязнения;
• чем ближе он располагается к объекту, тем лучше.

• Водонапорные слои, которые сверху защищены водонепроницаемыми пластами.
• Безнапорные слои со свободной поверхностью, которые не защищены водонепроницаемыми слоями.
• Родниковые источники. По сути, это подземные воды, которые лежат близко к поверхности земли, поэтому пробиваются через небольшой слой грунта на поверхность.
• Так называемые шахтные воды. Это техническая вода, которая сливается в водоотливные сооружения при добыче полезных ископаемых.

Гидрант на скважину

Схемы пожарного водопровода

Схема внешней части является самой простой, потому что она определяется трубопроводом, проведенным от источника забора воды, до насосной станции и далее к зданиям. А вот внутреннее противопожарное водоснабжение может быть разным. И в их основе лежат условия создания напора внутри системы, необходимого для тушения пожара.

Самая простая схема – это система, в которой кроме труб нет никаких других приборов и устройств. То есть, напора воды из внешнего пожарного водопровода хватает, чтобы решить проблемы пожарной безопасности.

Вторая схема – это трубопровод, в который устанавливается дополнительный насос. Его называют обычно насосом второго подъема. Его устанавливают только в том случае, если напор в основной линии подачи воды небольшой. То есть, его не хватает для тушения пожара. Но данный напор обеспечивает полностью водой хозяйственно-питьевую систему. Поэтому насос устанавливается после развилки трубопровода, которая делит весь водопровод на две части: хозяйственно-питьевую и противопожарную.

Внимание! Пуск насоса второго подъема и открытие задвижки после него производится автоматически сразу после нажатия кнопки в любом пожарном ящике.

Третья схема – это противопожарное водоснабжение, в которое устанавливается накопительный водонапорный бак и насос. Она используется в том случае, если давление в основной сети небольшое. Схема работает так: насос закачивает воду в бак, а уже оттуда она поступает на гидранты по всей разбросанной трубной разводке. По сути, сам бак выполняет функции напорно-регулирующего резервуара. При этом он обеспечивается автоматикой поплавкового типа. Когда вода в нем опускается до определенного уровня, тут же включается насос, который закачивает воду в него.

Схема пожарного водопровода с водонапорным баком

Данная схема хорошо работает для объединенной системы, когда в один контур соединены пожарный водопровод и хозяйственно-питьевой. То есть, пожарный насос обеспечивает необходимым давлением и системы для хозяйственных и питьевых нужд. При этом избыток воды поступает сразу в бак. Кстати, у таких емкостей нет сливных патрубков, то есть, вода в канализацию не сбрасывается. Она просто поступает в сеть. Если объем потребления резко увеличивается, то насос начинает работать беспрерывно.

В данную схему можно дополнительно установить еще один насос. То есть, один будет качать воду для хозяйственных нужд, второй будет включаться только при пожаре, когда потребление воды резко увеличивается, и первый насосный агрегат с подачей не справляется. Кстати, на фото выше показана именно эта схема, где под номером один располагается насос для хозяйственных нужд и питья, а под номером два – пожарный агрегат.

Правда, необходимо отметить, что такая система противопожарного водоснабжения используется только в домах повышенной этажности. Все дело в том, что самое сложное в этой схеме – это установить на необходимой высоте водонапорный бак, который должен обеспечить напором всю систему.

В четвертую схему монтируется вместо водонапорного резервуара бак пневматический, а вместо насоса компрессор. Иногда производят совмещение двух баков. То есть, устанавливается и водяной, и пневматический. Принцип работы такой системы заключается в том, что закаченный в емкость воздух создает необходимое давление в системе, которого хватает, чтобы создать напор воды для тушения пожара. Но понятно, что водяной бак будет опустошаться, поэтому в схему устанавливается насос, который будет его заполнять. Он включается автоматически от поплавкового выключателя, установленного в сам бак. Данную схему используют лишь в том случае, если давление в основном водопроводе не превышает 5 м и есть возможность установить водонапорный бак на необходимую высоту.

Схема пожарного водоснабжения с двумя баками: водонапорным и пневматическим

Все выше показанные на фото схемы являются тупиковыми. То есть, их конечная цель – потребитель в виде гидранта. Но есть и кольцевые сети, основным преимуществом которых является возможность отключить один участок при работе всех остальных. К примеру, если этот участок аварийный. Обычно такие схемы используются там, где всегда присутствует необходимость в потреблении воды, и при этом сам противопожарный водопровод исполняет функции технологического или хозяйственного. К примеру, в банях.

Внимание! Кольцевая внутренняя система противопожарного обеспечения должна подключаться к внешнему водопроводу как минимум в двух местах.

Кольцевая схема пожарного водопровода

Особенности пожарного водоснабжения

• Требования, определяющие нормы сооружения и эксплуатации противопожарных систем, основываются на своде правил «СП8.13130-2009».
• Основываясь на СП (наружное и внутреннее пожарное водоснабжение), необходимо строго соблюдать проектные изыскания, которые определяют схему системы, материалы и оборудование, которые входят в ее конструкцию. Это в основном касается материала и диаметра труб, а также мощности и напора насосного оборудования.
• Если есть возможность, то лучше проводить объединение различных водопроводов в одну сеть. Но тут необходимо учитывать интенсивность использования каждой сети. Поэтому лучше всего объединять пожарную и хозяйственную сеть. Если объединяются техническая (технологическая) и противопожарная, то необходимо учитывать режим потребления воды для технических нужд.

Итак, это все о противопожарном водоснабжении. Как видите, система пожарного тушения достаточно сложная. И хотя при малом наличии в ней оборудования, она, как показывает практика, достаточно разветвленная. И чем больше на объекте мест, которые попадают под категорию пожарной опасности, тем больше точек, куда должна быть проведена труба от этой системы.

Виды систем противопожарного водоснабжения — рассмотрим во всех подробностях

Современные системы водоснабжения – это сложный комплекс инженерных сооружений, которые обеспечивают надежную подачу воды в необходимом количестве и давлении до каждого потребителя. Одной из категорий системы водоподачи является противопожарное водоснабжение. Оно определяется совокупностью мероприятий по обеспечению необходимым объемом воды потребителей, которое направляется на тушение пожаров. Поэтому еще на стадии проектирования объекта, неважно, это будет жилое здание или промышленная территория, сразу же учитывается не только хозяйственно-питьевой водопровод или технический, но и противопожарный.

Система противопожарного водопровода

Виды пожарного водоснабжения

Существует два вида рассматриваемой системы по величине давления:

1. Высокого.
2. Низкого.

Первый вид является системой, способной подавать воду с нужным давлением для тушения больших зданий. Подача воды при этом в большом объеме должна поступать в самом начале тушения. Для этого применяют стационарные насосы, которые устанавливаются в отдельном помещении, либо здании. Такая система способна тушить пожар высокой сложности без пожарных автомобилей.

Второй вид системы – водопровод, подающий воду по гидрантам насосами к месту пожара. Гидранты соединяются с насосами специальными шлангами.

Гидранты соединяются с насосами

Все сооружения и оборудование создаются так, чтобы для тушения пожара было достаточно воды, но при этом технический и питьевой водопровод могли работать на полную мощность. Другими словами один водопровод не должен влиять на другие. В то же время создается резерв воды для пожарных целей. Его чаще всего создают в водонапорных башнях, открытых водоемах или подземных емкостях.

В схему водоснабжения включена система рукавов и насосов. Она представляет собой насосы, трубы, по которым подается вода к объектам, а также рукава, которые можно скручивать и укладывать в предназначенные для этого ящики. Чтобы эти ящики отличались от других, их окрашивают в красный цвет.

Ящики окрашивают в красный цвет

Водонапорные башни

Это разновидность емкостей для воды, которую стоит рассмотреть отдельно и более подробно. Она предназначена для тушения пожара. Водонапорные башни позволяют регулировать давление и потребление воды в водопроводе. Наружное противопожарное водоснабжение должно создаваться так, чтобы башни служили началом и окончанием водопроводной сети. Башня устроена из резервуара и ствола, исполняющего функцию опоры. Для предохранения воды от замерзания, башня закрывается специальным шатром.

Водонапорные башни

Если башню не закрыть, то вода зимой замерзнет, и повредит резервуар. Высота башни зависит от местности и находится обычно в пределах 10-45 метров. Объем резервуара башни также бывает различным.

Одним из видов водонапорных башен стали водонапорные емкости. Их задачей является хранение такого объема воды, которого достаточно для тушения пожара объекта длительностью более 2,5 часов. В них установлены измерительные приборы, позволяющие контролировать уровень воды.

Пожарный гидрант

Это устройство забора воды во время тушения возгорания. В зависимости от особенностей местности, гидранты могут применяться для соединения с пожарным рукавом, а также для наполнения емкости пожарной машины.

Существуют два вида гидрантов: наземные и подземные. Второй вид должен располагаться ниже уровня земли в люке, оборудованном крышкой, но иметь свободный доступ, не закрываться на какие-либо запоры и замки. Соединение с пожарным рукавом должно происходить легко.

Наземный гидрант монтируется выше земли, и представляет собой колонку с головкой, на которой имеется резьба или удобный замок для подключения пожарного рукава.

Высокое и низкое давление при подаче воды

При высоком водоснабжении насосы включаются заранее, минимум за 5-10 минут, так как они создают необходимое давление напора воды. У низкого давления струя от двух с половиной литров за секунду, высота свыше 10 метров. При выборе этих видов учитывается, какое здание по конструкции нужно тушить.

Вспомогательные элементы при пожаротушении:

Водонапорная башня

Это резервуар для хранения жидкости, она используется при пожарах для тушения. Башня контролирует трату воды в сетях и регулирует давление струи. Их строят в начале цепочки и в конце сети. Конструкция водопроводной башни заключается в наличие самого резервуара для воды и ствола для опоры. Чтобы при колебаниях низких температур вода не замёрзла, её покрывают специальным шатром.

Если вода застынет, она расширит стенки хранилища и начнёт вытекать наружу. Высота и объем зависит от местного рельефа. Ещё строятся водонапорные резервуары для тушения какого-либо отдельного здания на протяжении минимум двух часов. В этих сооружениях присутствует специальная измерительная техника, чтобы понимать какое количество воды в них есть.

Пожарные гидраты

Это элемент используется для набора воды и тушение пожара. От его расположения зависит способ использования либо подсоединяется к пожарному рукаву, либо для наполнения водой пожарной машины.

Надземные гидраты находятся выше уровня поверхности земли и представляют собой колонку с головкой установки, на которой есть резьба для подсоединения рукава или замок. В монтируемых колодцах устанавливают гидранты, для удобной проверки работы всех соединений, уплотнений и фланцев, это позволяет оперативно обслуживать и контролировать работу системы.

Насосные станции

Служат для перекачивания водного ресурса по системе для получения необходимого напора и давления. Есть целые станции насосного типа, которые строятся в виде небольшого здания с комплексом трубопроводов и электропитания. Такие помещения оборудованы приспособлениями для вычисления давления, создаваемого насосом и для измерения разрядки воды при заборе. Местоположение должно соответствовать доступности использования, обеспечивая тем самым правильное функционирование насосных станций.

Вода занимает одно из главных мест в жизнедеятельности человека, для того чтобы создать комфортные условия в жилище необходима система водоснабжения. Кроме этого она обеспечивает безопасность при возгораниях и пожарах с помощью их тушения. На данный момент развитая сеть водопроводов даёт определённые гарантии благополучного исхода при экстренных ситуациях.

Насосные станции

Чтобы воду принудительно перегонять по системе и создавать необходимое давление, созданы насосные станции, являющиеся составным элементом систем пожарного водоснабжения. Чаще всего насосная станция размещается в отдельном помещении с насосами. Количество их зависит от вида системы.

На насосах устанавливают манометры и вакуумметры, измеряющие разряжение при закачке воды. Расположение всех элементов станции выбирается с таким расчетом, чтобы не создавать препятствий к свободному доступу к этим элементам, гарантировать нормальную работу и будущее увеличение площади станции.

Схему действия насосной станции необходимо выстраивать по такому принципу, чтобы при возникновении возгорания была возможность оперативного реагирования. Другой особенностью пожарных насосов должна быть способность всасывать воду, служащую для технических нужд. Это дает возможность потушить пожар, если воды не хватит в системе тушения пожара.

Чаще всего станции насосов создают в подвале дома или отдельно от жилого здания. Подключение к электричеству станций насосов выполняется от высокого напряжения, поэтому в этом вопросе уделяется большое внимание технике безопасности на насосной станции, и при возникновении аварий. Электричество и вода в совокупности являются опасными соседями по отношению к людям.

Разновидности пожарного водоснабжения

В основном пожарное водоснабжение разделяется на два вида:

• высокого давления;
• низкого.

Первый – это система, которая может подавать воду с необходимым давлением на тушение самого большого здания проектируемого объекта. При этом подача воды большого объема должна начинать подаваться в течение первых пяти минут. Для этого используются специально установленные стационарные насосы. Для них обычно выделяется отдельное помещение или целое здание. Такое водоснабжение может потушить пожар любой сложности без привлечения пожарных машин.

Вторая группа – это водопровод, из которого вода через гидранты и с помощью насосов подается в зону тушения пожара. Соединяются насосы с гидрантами специальными пожарными шлангами.

Необходимо отметить, что все сооружения и установленные в них оборудование проектируется таким образом, чтобы для пожарных мероприятий выделялось столько воды, которой бы хватила для тушения пожара. Но при этом и хозяйственно-питьевой водопровод, и технический (технологический) работали в полную силу. То есть, один вид водопровода не должен мешать остальным. При этом обязательно производится задел воды, как неприкосновенный запас. Ее обычно аккумулирует в подземных резервуарах, в открытых бассейнах или в водонапорных башнях.

В схему противопожарного водоснабжения входит также насосно-рукавная система. По сути, это установленные насосы (первого и второго подъема), трубопроводы, по которым к каждому объекту подается вода, а также пожарные рукава, которые скручиваются и убираются в специальные ящики. Последние окрашиваются в красный цвет, обозначая отношение к противопожарной системе водоснабжения.

Другие варианты классификации

Существует и другое разделение систем противопожарного водоснабжения.

• По виду обслуживание. Делится оно на городские сети, районные, поселковые, заводские, железнодорожные, сельскохозяйственные и так далее.
• По способу подачи воды. Здесь определяется источник противопожарного водоснабжения. Это могут быть открытые источники (озера, реки, пруды и так далее) или закрытые (скважины, колодцы, родники). Нередко для полного обеспечения водой в необходимом объеме две системы объединяются.

Внимание! По статистике водозабор для системы пожаротушения из подземных источников составляет всего лишь 16%, из открытых 84%.

Сам пожарный водопровод делится на внешний и внутренний. Первый – это насосные станции, трубопровод и гидранты, расположенные на территории. Второй – это трубопроводы, разбросанные внутри зданий и соединенные с внешним водопроводным комплексом.

В небольших поселках, на мелких фабриках и заводах система пожарного водоснабжения не устраивается, как отдельная единица инженерных сооружений. Она объединяется с другими водопроводными сетями, то есть вода, к примеру, для тушения пожара берется прямо из хозяйственно-питьевой системы. Хотя во многих местах система пожарной безопасности организуется из специальных машин, которые пополняют свой запас воды из открытых или закрытых источников напрямую. То есть, как таковой насосно-рукавной системы пожарного водоснабжения нет.

Забор воды из открытого водоема

Другие виды противопожарного водоснабжения

Существуют и другие виды систем снабжения водой мест пожара:

1. По типу обслуживания: сельскохозяйственные, производственные, районные, городские сети и т. д.
2. По методу подачи воды, определяемые источником водоснабжения. Это открытые и закрытые источники. Обычно эти системы объединяют между собой. Если рассматривать статистические данные, то вода для тушения пожаров из открытых источников составляет около 84%, из подземных источников – 16%.
3. По числу потребителей. Это зависит от обслуживания. Например, если водопровод работает на один город, то он называется местным, если на несколько населенных пунктов – групповым. Если потребители находятся между собой далеко, но обслуживаются одним водопроводом, его называют зонным. Если комплекс тушения пожаров захватывает большую территорию с множеством потребителей – это районный водопровод.

Полипропиленовые трубы при организации ВПВ

В основном трубная разводка ВПВ производится из стальных труб. Но на некоторых участках, где сложно провести монтажные работы, используют полипропиленовые трубы, только с одной оговоркой – они должны иметь сертификат пожарной безопасности.

У полипропиленовых труб есть свои серьезные преимущества:

• они устойчивы к образованию конденсата;
• у них высокая износостойкость;
• полное отсутствие ржавчины, которая сокращает внутренний диаметр стальных труб;
• простота монтажа;
• низкий удельный вес, который уменьшает нагрузки на всю трубную конструкцию;
• полипропилен не горит;
• отсутствие протечек в местах стыков за счет отсутствие мест сварки;
• монтаж, ремонт и замену можно проводить в любых помещениях, потому что это не связано с огневыми работами, то есть появилась возможность не останавливать технологический процесс.

Давление в пожарном водопроводе

Расчет требуемого давления внутри ВПВ – важная составляющая, которая влияет на эффективность тушения очага возгорания. Сегодня такие расчеты производятся с помощью специальных программ. Совсем недавно их производили по формуле, где учитывалось четыре показателя:

• требуемый расход огнетушащего вещества;
• напор до крана (ствола);
• потери давления в трубах ВПВ;
• потери давления во время тушения огня.

Надо учитывать, что расчет производится самого последнего ствола в системе ВПВ.

Но есть уже стандартные параметры давления, а также остальных характеристик водопровода:

• диаметр стояка – 65 мм;
• диаметр шланга – 50 мм, если необходимо обеспечить расход воды в пределах 2,5 л/с, и 65 мм при расходе 4 л/с;
• трубы, соединяемые стволы со стояками, не меньше 50 мм;
• кран диаметром 50 или 65 мм;
• давление внутри водопровода – 0,9 МПа.

И последнее. ВПВ периодически надо испытывать на предмет качественного состояния. Это делают визуальным осмотром внешней части один раз в три месяца и испытаниями на излив один раз в полгода. Результаты испытания обязательно заносятся в специальный журнал, где члены комиссии расписываются.

Проверка противопожарного водоснабжения

Эффективность действия этой системы должна регулярно подвергаться проверке, не дожидаясь возникновения аварий. Проверку функционирования по важным характеристикам производят путем тестирования или проверки. Это нужно для выявления эффективности работы трубопроводов, проверки насосов и давления в сети. Выполнение проверки должно доверяться специалистам с допуском.

Такая проверка включает в себя:

• тестирование давления в системе и подачи воды;
• контроль затворных узлов кранов.

Имеющийся в здании внутренний пожарный водопровод должен проверяться по различным параметрам на работоспособность. Согласно методике испытаний, обслуживание внутреннего водоснабжения должно производиться не реже одного раза за полгода:

• действие кранов;
• давление в трубах;
• запорная арматура;
• какую площадь охватывает струя воды;
• комплектность пожарных шкафов.

Каждый год должно производиться испытание рукавов по их устойчивости к давлению. Каждый месяц проверяется работа насосов. После испытаний составляются документы:

• ведомость по недостаткам;
• протокол о работе кранов;
• акт проверки;
• отчет о техобслуживании.

Уровень отдачи воды контролируется с помощью измерительных приборов в системе. Испытания должны проводиться по схеме:

• 1. Открыть шкаф, отключить рукав.
  2. Если имеется диафрагма ствола, то проверяется ее диаметр по указанным значениям.
  3. Манометр подключают к пожарному крану.
  4. Рукав подключается к системе, а сопло направляют в резервуар.
  5. Запускается пожарный извещатель, запускается насос и открывается клапан.
  6. Манометр показывает давление, данные фиксируют через 30 секунд после запуска.
  7. Насос выключается, клапан закрывается, показания записывают в специальный журнал, составляется акт. Оборудование снимается, рукав и остальные элементы возвращают на свои места.

Документы подписывают члены комиссии. Работа оборудования признается эффективной, если вся система исправна. Полноценное применение оборудования для тушения пожаров зависит от профессионализма персонала. Периодически проводится обучение.

Источник https://remmachserp.ru/voda/vnutrennij-protivopozharnyj-vodoprovod.html

Источник http://dizajngid.ru/pozharnoe-vodosnabzhenie-i-ego-vidy/

Источник https://vladyka23.ru/stati/vidy-protivopozharnogo-vodoprovoda-normy-i-pravila-ekspluatacii.html
