Чем уплотнять газовые резьбовые соединения. Герметизация газовых труб

Резьбовые соединения металлических и пластиковых элементов достаточно крепки для объединения деталей водопровода или отопления, но неспособны удержать воду.

Чтобы предотвратить протекание воды через резьбу, используют герметики и уплотнители.

Из статьи вы узнаете, как работают герметики и уплотнители, научитесь правильно применять их.

Герметики и уплотнители

Для уплотнения резьбовых соединений используют:

• ленту и нить из фторопластового уплотнительного материала (ФУМ);
• натуральные уплотнители (джут, пакля);
• пасты-герметики;
• резиновые (полиуретановые) уплотнительные кольца(РУК);
• холодная сварка.

Сантехнический комплект — герметик и уплотнитель

Применение ФУМ

ФУМ ленты и нити используют для герметизации резьбовых соединений горячего водоснабжения (ГВС), систем отопления (СО) и холодного водоснабжения (ХВС). Так же их используют при подключении газовых приборов к газопроводу.

Фторопласт – пластичный и крепкий материал с температурой плавления выше 400 градусов, стойкий к кислороду и агрессивным жидкостям. Нить и лента заполняют неровности резьбы и обеспечивают герметизацию стыка. Уплотнительные ФУМ ленты выпускают шириной 10-16 мм и толщиной 0,08-0,12 мм., ФУМ нити – диаметром 0,4-1,5 мм. При перепадах температур и вибрации ФУМ деформируются, и резьбовое соединение дает течь.

Толщина намотки ленты зависит от диаметра трубы и толщины ленты. Для труб диаметром до 20 мм наматывают 2-3 слоя ленты толщиной 0,12 или 1-1,5 слоя нити. Для труб диаметром до 40 мм наматывают 5-6 слоев или 2-3 слоя нити. Для труб диаметром свыше 40 мм наматывают 8 и больше слоев ленты или 5 и больше слоев нити. Для магистральных трубопроводов предпочтительней использовать ленты с силиконовыми мастиками.

Если резьба покрыта ржавчиной, толщину намотки увеличивают в два раза. Перед намоткой ленты резьбовое соединение очищают железной щеткой и продувают сжатым воздухом. Ленту и нить наматывают на трубу или резьбу фитинга в натяг с усилием 0,5-1 кг по часовой стрелке. Для уплотнения резьбовых соединений газовых приборов наматывают против часовой стрелки.

Наматывайте конусом от края соединения. Если после очистки от ржавчины на резьбе заметны ямы и повреждения, используйте другой уплотнитель. ФУМ используют для уплотнения неповрежденных резьбовых соединений.

Не используйте ФУМ для герметизации труб отопления. Перепады температур повредят ФУМ, соединение даст течь, и утечка воды или пара из системы отопления приведет к ожогам.

Используется ли ФУМ лента для герметизации труб парового и водяного отопления? Нет, опытные сантехники уплотняю такие соединения только льном (паклей) и герметиком.

Натуральные уплотнители

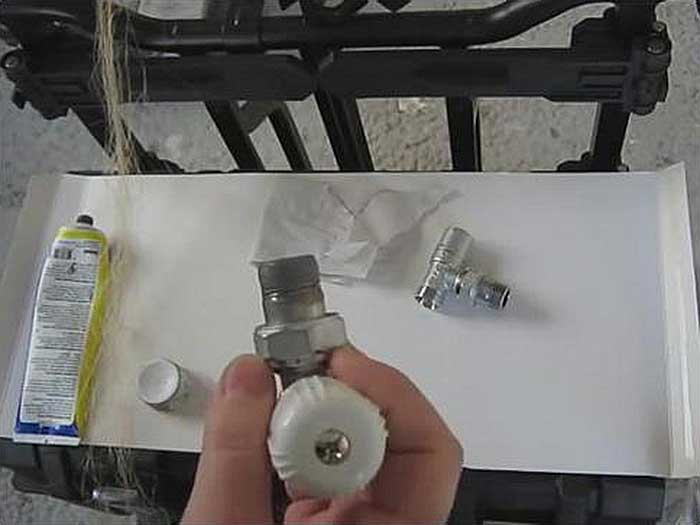

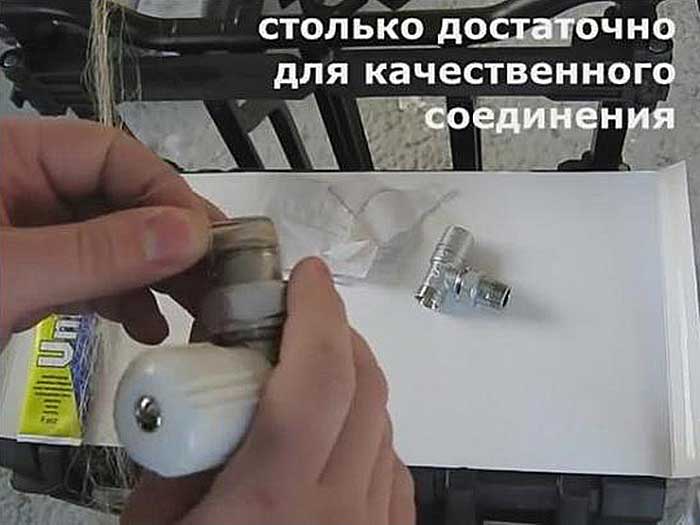

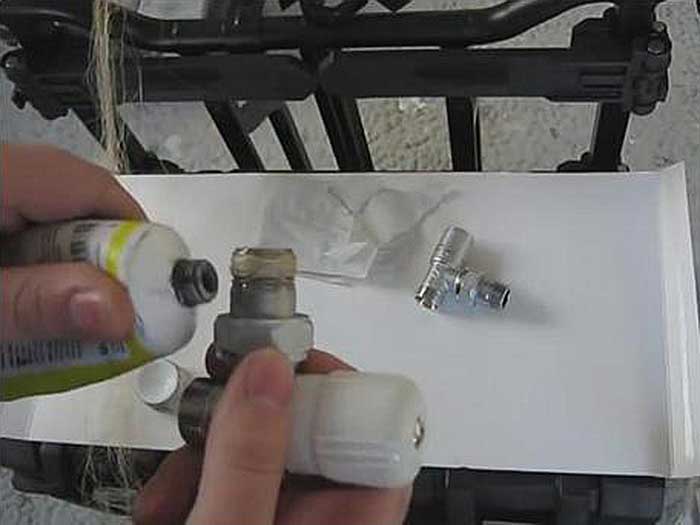

Джут и паклю применяют совместно с силиконовыми санитарными герметиками. Резьбу очищают от грязи и ржавчины, обмазывают герметиком, уплотнитель скручивают в нить и наматывают по часовой стрелке вровень с гребнем резьбы. При намотке уплотнитель натягивают с усилием 0,5-1 кг.

После намотки тщательно обмазывают герметиком и собирают соединение. В течение 5-8 минут, пока не завершился процесс полимеризации, необходимо проверить и при необходимости сильней затянуть соединение. Подтягивание гайки после полимеризации герметика приведет к протечке.

В магазинах продают готовую сантехническую нить для уплотнения труб, изготовленную из льна. Ее не нужно скручивать. Прежде, чем купить нить, прочитайте на упаковке, из чего она сделана, и есть ли в ее составе силиконовые или акриловые герметики. Если это нить из фторопласта, ее нежелательно использовать на поврежденных резьбовых соединениях, если растительная без герметика, то приобретите отдельно санитарный герметик.

Владельцы квартир и домов спрашивают: «Какая нить лучше для труб?», подразумевая марку. На что профессиональный сантехник ответит: «Лучше та нить, которую умело намотали».

Если нити больше или меньше необходимого, или она намотана не по резьбе, соединение будет течь. Не наматывайте ее «с запасом», мотайте столько, сколько нужно и не забывайте про герметик.

Пасты-герметики

Акриловые и силиконовые герметики применяют для уплотнения новых труб и соединений. Даже незначительные повреждения резьбы, перепады температур или вибрации повредят уплотнитель, и соединение протечет. Пасты используют совместно с льном или джутом.

Не используйте для водопровода герметики, на которых не написано «санитарный». Они не предназначены для уплотнения водопроводов, при контакте с водой они выделяют различные вещества, в том числе канцерогены.

Резиновые уплотнительные кольца

Этот вид уплотнителя применяют для соединений, расстояние между торцами которых не превышает 1 мм. РУК не используют для герметизации муфт, в которых торец трубы с резьбой не упирается в торец гайки или другой трубы. Их используют для герметизации подключений водопроводных кранов.

Резиновое уплотнительное кольцо

Если старый РУК поврежден и нарушена герметичность соединения, перекройте воду, разберите соединение и извлеките уплотнитель. Если нет возможности приобрести готовый РУК, возьмите резину (например, от колесной камеры легкового или грузового автомобиля), приложите к ней поврежденный уплотнитель и обведите контуры ручкой. Если резина тоньше старого РУК, сделайте два-три кольца. Вырежьте новый уплотнитель и вставьте в гайку. При необходимости обрежьте выступающие части. Правильно размеченный и вырезанный уплотнитель вставляется в гайку с усилием. Соберите соединение и проверьте на утечку.

Эпоксидные клеи «холодная сварка» применяют для восстановления резьбы, которую повредили ржавчина или неправильная сборка резьбового соединения. Холодную сварку используют для экстренного устранения утечек, после которого необходим ремонт.

Для устранения утечек соединение вытирают тряпкой, по возможности сушат, и обмазывают холодной сваркой. Через 10-15 минут клей схватится, образовав водонепроницаемый кокон.

Холодную сварку не применяют для герметизации резьбовых соединений и монтажа труб.

Из статьи вы узнали характеристики и возможности уплотнителей, как выбирать необходимый уплотнитель и как его правильно наматывать. Теперь выбор уплотнителя не поставит вас в тупик, и вы подберете тот материал, который лучше для конкретного резьбового соединения.

— разъёмное соединение деталей машин. Части соединяются между собой при помощи винтовой или спиральной поверхности. Это соединение является одним из самых распространённых из-за его надёжности, универсальности и других многочисленных достоинств.

Наиболее распространенной резьбой общепромышленного применения на сегодняшний день является резьба ISO, имеющая два исполнения, совпадающие по всем размерам: Метрическая, наиболее распространенная в Европе и России, и Унифицированная Национальная, распространенная в США. Эта резьба применяется во всех отраслях промышленности (кроме нефтяного сортамента).

Для штуцеров и соединений газовой, водопроводной и канализационной арматуры применяется дюймовая резьба BSW. В России для этих назначений широко применяется цилиндрическая дюймовая ГОСТ 6357-81. Эта резьба рекомендована к замене на резьбу ISO.

Американская Национальная Трубная резьба NPT, применяемая для штуцеров и присоединений, соответствует ГОСТ 6111-52 на коническую дюймовую, также как и Британская Стандартная Трубная Коническая резьба BSPT соответствует ГОСТ 6211-81 на трубную коническую резьбу.

Уплотнения резьбовых соединений.

К сожалению не одно из резьбовых соединений не обладает абсолютной герметичностью, особенно это актуально для газопроводов и трубопроводов высокого давления. Для решения задач герметизации резьбовых соединений применяются различные уплотнения.

1. Льняная прядь.

Льняная прядь со свинцовым суриком на олифе до сих пор очень распространенный способ герметизации резьбовых соединений. Практически на этом методе базируется весь монтаж водопроводов, систем отопления и газопроводов, поскольку так указано в СниП для сантехнических систем и для газоснабжения. Существуют и другие методики использования льняной пяди, например, в сочетании с различными герметиками и пастами, основная задача которых — предотвратить коррозионные процессы в резьбовом соединении и продлить срок службы уплотнения. Нередко используется железный сурик, который, в отличие от свинцового сурика, не защищает поверхность резьбы стальных фитингов от коррозии. Так же известна подмена такого вида уплотнения на «сухую прядь», то есть безо всякой краски, что вызывает значительную коррозию резьбы, особенно в случае применения на системах отопления и водоснабжения.

Недостатки использования данного метода герметизации очевидны — сложность и необходимость тщательного соблюдения технологии, большие усилия затяжки фитингов при сборке, низкая технологичность. При высоких температурах, например при уплотнении систем отопления, возможно тепловое разрушение волокон льна. Также в ряде случаев недостатком может являться затрудненный демонтаж соединения.

Тем не менее, льняная прядь по-прежнему используется в основном из-за низкой себестоимости и доступности.

2. Герметики.

Герметичность достигается путем заполнения межвиткового пространства резьбового соединения специальным веществом, подобранным в соответствии с условиями эксплуатации системы. В целом, на сегодняшний день, герметики являются оптимальным методом герметизации, сочетающим удобство монтажа, антикоррозионную защиту и эффективность. Можно разделить на три основных класса: незатвердевающие герметики, затвердевающие герметики и анаэробные герметики.

2.1. Незатвердевающие герметики.

Представляют собой вязкие пасты, изготовленные на основе синтетических смол и полимеров с наполнителями. Эффективно защищают металлические поверхности от коррозии, и прекрасно работают не только в резьбовых соединениях. Могут применяться в условиях вибрации. Могут использоваться в сочетании с различными прокладочными материалами. Очевидным преимуществом является лёгкость монтажа и демонтажа соединения. Не рекомендуется использование незатведевающих герметиков для соединений с высоким давлением, перепадами давлений и температур. Не подходят для работы в условиях агрессивных и взрывоопасных сред.

Рис.2 Незавердевающий герметик «Multipak»

Таблица 1. Примеры незатведевающих герметиков

Спиртовой раствор модифицированной резины с наполнителями. Формирование прокладок по месту. Уплотнение фланцев, фитингов и других соединений.

Сохраняет пластичность, как при высоких, так и при низких температурах. Устойчив к воздействию большинства производственных жидкостей.

Может использоваться при давлении максимум (макс давление 4,4 бара и температуре не более +70°C), питьевой воды (макс давление 16 бар и температуре не более +85°C), отопления (макс давление 7 бар, Т макс 130°C).

ROCOL FOLIAC GRAPHITE PJC.

Герметик на основе растительного масла, обогащенный графитом для металлических резьбовых и . Используется в тех случаях, когда необходимо осуществлять подачу воздуха, пара, воды и газа при высоких и низких давлениях. В первую очередь используется для уплотнения соединений под давлением пара, воздуха и воды до 97 бар. Применяется в широком диапазоне рабочих температур от -20°C до +450°C.

Герметик на водной основе, предназначенный для предварительной обработки резьбовых соединений. Наиболее часто используется для герметизации резьбовых трубных соединений и заглушек, фитингов гидравлических и воздушных тормозных систем, клапанных блоков.

Рабочая температура: до +150°С

2.2. Затвердевающие герметики.

Как правило, это пасты или гели на водной основе или на основе растворителей, постепенно затвердевающие после нанесения на резьбу. Время отверждения зависит от состава герметика и может составлять от нескольких секунд до нескольких часов. Хорошо защищают поверхности, позволяют легко и быстро собирать соединение, после высыхания надёжно герметизируют соединение благодаря устойчивости к выдавливанию. В зависимости от адгезии к поверхностям и прочностным характеристикам (сдвиговые нагрузки), подразделяются собственно на герметики и клеи. Клеи применяются в случаях, когда необходимо не только обеспечить герметичность, но и зафиксировать соединение.

Недостатки данного метода — невозможность разобрать соединение без разрушения герметика, усадка при высыхании и в процессе эксплуатации, низкая химическая стойкость.

Рис.3 Затвердевающий герметик «OilSEAL»

Таблица 2. Примеры затвердевающих герметиков

Резьбовой затвердевающий герметик для металлов, особенно для герметизации резьбовых соединений атомных станций

Рабочая температура: от -50°С до + 150°С.

Универсальный затвердевающий герметик для грубой металлической резьбы. Подходит для быстрого применения в условиях низких температур, например, для выполнения техобслуживания вне помещения завода. Рабочая температура: от -50°С до + 150°С.

Герметик для тяжелонагруженных резьбовых соединений. Разработан специально для металлических трубных резьбовых соединений. Препарат заменяет уплотнения трубных соединений типа Teflon®. Быстро отверждается, после чего выдерживает давление до 700 кг/см2. Предотвращает истирание и защищает соприкасающиеся резьбовые поверхности от коррозии. Содержит тефлон (). Рабочая температура: от -50° до 170°С;

Прочный фиксирующий состав для гаек, болтов и т.п., недемонтируемое соединение.

Рабочая температура: от -55°С до + 150°С.

Герметик, в виде белой тиксотропной жидкости на основе органической смолы и растворителя, обогащенный глиной для прочного уплотнения металлических резьбовых и фланцевых соединений. Предназначен для уплотнения соединений под давлением до 138 бар бензина, дизельного топлива, минеральных и растительных масел, парафина и «уайт-спирита». Применяется в широком диапазоне рабочих температур от -50°C до +200°С

2.3. Анаэробные герметики .

АНАЭРОБНЫЙ — слово, характеризующее отсутствие кислорода или воздуха, а также отсутствие зависимости от кислорода или воздуха.

Относительно новый вид уплотнений, быстро набирающий популярность благодаря уникальному комплексу эксплуатационных свойств.

Анаэробные герметики — это акриловые полимеры, в исходном состоянии представляющие собой жидкие композиции различной вязкости, состоящие из акриловых мономеров и олигомеров, инициаторов, катализаторов, стабилизаторов, красителей и других наполнителей. Эти композиции способны длительное время храниться в кислородопроницаемой таре без изменений своих свойств и образовывать однородную прочную полимерную массу в узких металлических зазорах, таких как межвитковое пространство резьбы, межфланцевые зазоры и т.п.

При попадании герметика в пространство между металлическими поверхностями, инициаторы, содержащиеся в материале, начинают взаимодействовать с металлом, запуская процесс полимеризации мономеров акрила, с образованием полимера сшитой структуры. Интенсивность процесса полимеризации зависит от интенсивности взаимодействия с металлом, причём скорость можно повысить, обработав поверхность активатором. При использовании анаэробных герметиков на изделиях из цветных металлов или легированных сталей, а также на поверхностях с гальваническими и другими защитными покрытиями, скорость полимеризации наиболее низкая. Также на скорость полимеризации существенно влияет температура. При низких температурах полимеризация замедляется, а при высоких — ускоряется.

Из всего вышесказанного можно сделать вывод, что наиболее эффективно использовать анаэробные составы для герметизации металлических изделий, но благодаря активаторам, область применения расширяется, и современные составы применяются на керамических, стеклянных, полимерных и других поверхностях.

Преимуществами анаэробных герметиков являются высокие физико-механические свойства, широкий температурный диапазон эксплуатации (от -90 до + 200 ºС), хорошая химическая стойкость, технологичность и простота использования. Большим преимуществом является и то, что состав затвердевает только в зазоре и излишки герметика легко удаляются. В некоторых случаях, анаэробные составы стали поистине незаменимыми. К сожалению, не всегда возможно обеспечить условия для эффективного применения данных герметиков.

Рис.4 Анаэробный герметик Loctite 262

Таблица 3. Примеры анаэробных герметиков

Уплотняющее и склеивающее вещество для резьбовых соединений средней прочности.

Рабочая температура: от -50° до + 200°С.

Герметизация и предотвращение самоотвинчивания. Постоянная фиксация и герметизация больших шпилек и болтов (до М25).

Рабочая температура: от -50° до + 150°С.

Упругий уплотняющий материал с допускаемым зазором менее 0,38 мм. Разрешено использование в тех случаях, когда оговаривается установка «анаэробных» уплотнений (отверждающихся без доступа воздуха).

Рабочая температура: от -54° до + 149°С.

Универсальный политетрафторэтиленовый герметик, легкодемонтирумое соединение.

Высокопрочный анаэробный клей для долгосрочной сборки коаксиальных соединений или металлических резьбовых деталей. Применяется на деталях плотной посадки.

Рабочая температура: от -55° до +150°С.

Является тиксотропным (нестекающим) анаэробным герметиком средней прочности. Он специально разработан для резьб с крупным шагом.

Рабочая температура: от -55° до +150°С.

Герметизация резьбовых соединений труб и фитингов, устойчив к вибрации.

Герметизация резьбовых соединений труб демонтируется при помощи обычных инструментов.

Рабочая температура: от -60°C. +150°C

3. Резьбоуплотнительные ленты, шнуры и нити.

3.1. Лента ФУМ и жгут ФУМ.

В нашей стране в основном распространена лента ФУМ ( уплотнительный материал) выпускаемая по ТУ 6-05-1388. Она предназначена для уплотнения технологических трубопроводов, по которым транспортируются агрессивные жидкости и газы в диапазоне температур от минус 60°С до плюс 200°С. Может применяться в технологическом оборудовании фармацевтической, пищевой и медицинской промышленности, в трубопроводах горячего и холодного водоснабжения, в том числе и питьевого. Лента ФУМ обеспечивает герметичность резьбовых соединений, работающих при давлении до 9,8 МПа (100 кгс/см2). В зависимости от применения ленту ФУМ выпускают трех марок: марка 1 — высшего и первого сорта — для уплотнения систем со средами общепромышленного типа, а также систем с сильнодействующими агрессивными средами (концентрированные и разбавленные растворы кислот и щелочей); содержит смазку — масло вазелиновое медицинское по ГОСТ 3164-78 — от 17 до 20%; марка 2 — для уплотнения систем, работающих на кислороде и других сильнодействующих окислителях; не содержит смазку; марка 3 — для уплотнения систем со средами общепромышленного типа, а также систем с сильнодействующими, агрессивными средами (концентрированные и разбавленные растворы кислот и щелочей); представляет собой краевые части ленты ФУМ марок 1 и 2, а также пленки СКЛ, изготавливаемой по ТУ 301-05-49-90. изготовления.

Таблица 4 Ленты ФУМ ТУ 6-05-1388

Прочность при растяжении МПа (кгс/см2), не менее

Относительное удлинение при разрыве

Массовая доля смазки

Марка 1, Высший сорт

Цвет ленты может быть белым с различными цветовыми оттенками. Допускается наличие темных пятен и отдельных включений. Поверхность ленты должна быть ровной без разрывов. Допускается наличие волнистости.

Марка 1, Первый сорт

для толщины: до 0,105мм включительно — 6,86 (70); свыше 0,105мм — 4,90 (50)

Лента ФУМ представляет собой неспеченную пленку из , благодаря чему материал имеет высокую химическую стойкость и может применяться в пищевой промышленности. Не допускает повторного уплотнения и ослабления-подтягивания, так как не обладает упругими свойствами.

Достоинства: простота применения. Соединение легко собирается и разбирается. Отличная химическая стойкость. Может применяться для уплотнения в среде кислорода. Недостатки: низкая надёжность при механических нагрузках и вибрации. Не эффективна при частых перепадах температур, из-за разгерметизации в результате температурных деформаций.

Помимо отечественной ленты, выпускаемой по ТУ, существует похожая продукция европейского и китайского производства. Как правило, эти ленты производятся без смазки и являются аналогами ФУМ марки 2. Некоторые западные производители подвергают ленту дополнительной ориентации (вытяжке) в одном или нескольких направлениях, что придаёт материалу некоторую упругость.

Рис.5 Лента ФУМ импортная

Жгут ФУМ, выпускаемый по ТУ 6-05-1570 представляет собой профилированные изделия из неспеченного . Жгуты могут выпускаться круглого или квадратного сечения и используются в основном в качестве сальниковых набивок. Для уплотнений резьбы жгуты практически не применяется, поэтому подробно рассматривать их в данном разделе мы не будем.

3.2. Резбоуплотнительные шнуры и нити.

Полимерный шнур или нить, пропитанная специальным герметизирующим составом. Подобные изделия производят практически все крупные производители уплотнений и фитингов, специализирующиеся на герметизации резьбы. Жгуты или нити могут быть изготовлены из нейлона, и других полимерных материалов. Изделия «заточены» под бытовое применение, трубопроводы горячего и холодного водоснабжения или газопроводы малых диаметров. Наиболее известны нити и шнуры SanTehnik, Loctite, Tangit Uni-Lock, Рекорд. Материалы просты в применении, необходимо просто намотать нить на резьбу и закрутить соединение. Причём уплотнение достаточно надёжно и дёшево. Хорошо работает в условиях небольших давлений и температур от — 50 до + 140 °С. Материалы разрабатывались для применения в условиях высокой влажности и поэтому они хорошо подходят для ремонта на работающих трубопроводах. Не подходят для трубопроводов большого диаметра, высоких давлений и температур, а также агрессивных сред и нефтепродуктов.

Рис. 6 Резьбоуплотнительная нить WEICON

Таблица 5. Примеры резбоуплотнительные шнуров и нитей

Универсальная нить для герметизации резьбовых соединений труб холодной и горячей воды, питьевой воды, газа диаметром до 6 дюймов. В течение 72 часов после сборки позволяет, не теряя герметичности, регулировать соединения труб. Может использоваться для металических и пластиковых труб.

Не требующий полимеризации герметик — нить, немедленно обеспечивающий максимальное сопротивление давлению. Одобрен для газа и питьевой воды.

Диапазон рабочих температур: -55°C — +149°C

Нить «UNIFLON» применяется для уплотнения всех , на трубах из любых материалов в системах теплоснабжения, водоснабжения, вентиляции, в холодильных установках, для монтажа и ремонта масло-, бензопроводов и т.д. Подходит для уплотнения резьбовых соединений трубопроводов любых размеров.

Диапазон рабочих температур от -200°С до +240°C, давление 30 бар до 100°С.

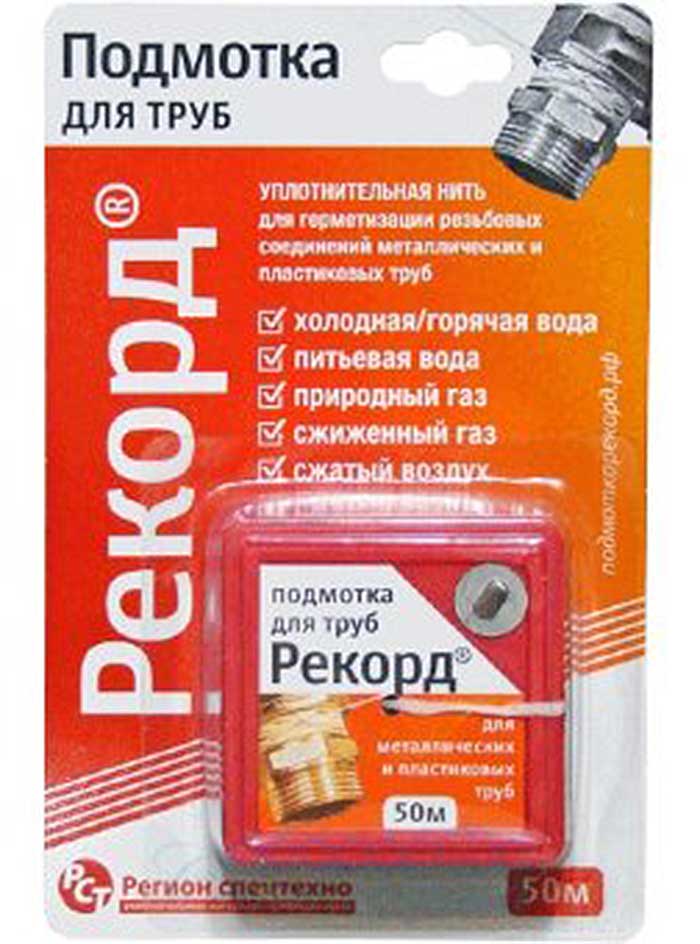

«Рекорд» представляет собой некрученый капроновый шнур, состоящий из 280-ти ультратонких полиамидных волокон, пропитанных кремнийорганической пастой. Рабочая температура соединения от -55°C до +120°C.

Применяется для уплотнения всех типов резьбовых соединений. Подходит для уплотнения резьбовых соединений трубопроводов всех размеров.

Спектр рабочих температур от -200°С до 240°C.

4. Прочие методы уплотнения резьбовых соединений

Конструктивные способы герметизации.

В данном обзоре мы постарались в первую очередь рассмотреть материалы и методы герметизации характерные исключительно для резьбовых соединений, и не имеющие отношения к другим разделам. Поэтому необходимо отметить, что зачастую конструкторы предпочитают не использовать специальные методы, а применять конструктивные решения, позволяющие обойтись без применения дополнительных технологических процессов. В качестве примера можно привести герметизацию резьбы (См. Рис. 7) при помощи плоской прокладки. Материал для изготовления прокладок аналогичен тому что используется для уплотнения фланцевых соединений, и единственным специфическим требованием является стойкость к сдвиговым нагрузкам возникающим при закручивании резьбы. Помимо плоских прокладок широко применяются различные кольцевые резиновые прокладки различных сечений с использованием соответствующих конструктивных элементов, жгуты и подобные материалы.

Рис.7 Герметизациями при помощи плоской прокладки.

1 — Гайка накидная; 2 — Ниппель резьбовой; 3 — Ниппель трубный; 4 — Прокладка

Оригинальная статья сайта 2013

Перепечатка запрещена.

Компании имеющие отношение к данному типу уплотнений:

Здравствуйте, уважаемые читатели. Вопрос, чем уплотнить резьбу на газовой трубе, довольно актуален. Ведь это очень уязвимый участок. Здесь чаще всего фиксируются протечки.

Вопрос по соединениям в отопительной сети

Чем уплотнять резьбовые соединения газовых труб в системах отопления? Есть разные способы герметизации резьбовых соединений. У них хватает своих плюсов и минусов.

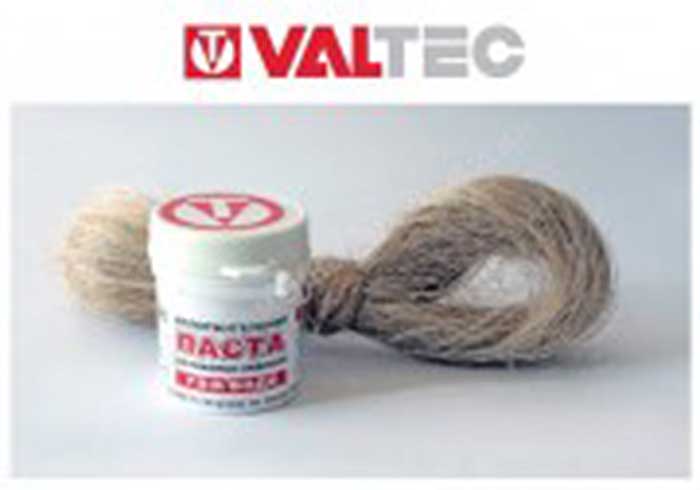

Способ 1. Прядь изо льна. Особенность – наличие олифы, а на ней устроен специальный сурик из свинца. Это весьма старый, но всё ещё использующийся метод. Он указан в СНиП. Уплотнение резьбы льном — основа почти всех монтажных работ с водопроводами, отопительными сетями и газовыми payday loans gallatin tn трубами. Можно также применять железный сурик. Но он не уберегает стальные фитинги от ржавчины.

1. Низкие ценники.
2. Доступные материалы.
3. Надёжная фиксация. Ведь в процессе затяжки образуется мощное усилие. И когда высыхает олифа, получается хорошая адгезия.

1. Нужны солидные профессиональные умения, чтобы гарантировать качественную сборку.
2. При затяжке есть риск поломки деталей.
3. Сильно пачкаются руки и инструменты.
4. Через некоторый период волокна льна разрушаются от термического влияния. Итог – утечки.
5. Высокая сложность монтажа.
6. Фитинги подогреваются до такого уровня, что выгорает лён.

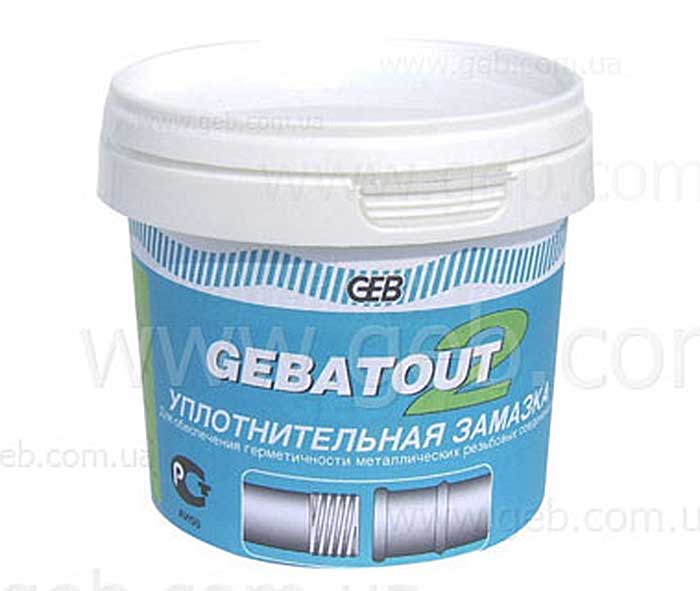

Способ 2. Использование специальных паст. Их специфики – они не твердеют. Герметизацию резьбовых соединений систем отопления таким способом устраивать удобно и не сложно.

Формат этих уплотнений – вязкая субстанция. Её базисы: смолы синтетической этиологии, масла и наполняющие вещества. Они задействуются при определённых рабочих режимах.

1. Мощная оборона от ржавчины.
2. Смазываются рабочие поверхности.
3. Резьбу не заедает при сборке.
4. Фитинги собираются и разбираются легко.
5. Это оптимальный метод для труб с низким давлением.

1. Уплотнение держится уверенно только до определённого значения давления. При повышении показателя уплотнение выдавливается из резьбы.
2. У соединения нет мощной фиксации.
3. Слабая устойчивость в определённых средах.
4. Нельзя герметизировать соединения с очень скромным зазором.

Способ 3. Высыхающие пасты. Их ещё называют герметиками на базисе растворителей. Такая герметизация резьбы газовых труб логична в техническом плане. В России она получила распространение недавно. Как правило, этот способ совмещается со способом 1.

1. Гарантированная смазка поверхностей.
2. Смесь хорошо укладывается в зазор. Полностью сохнет там. Она не поддаётся выдавливанию оттуда под воздействием давления.
3. Соединения надёжно фиксируются.

Минусы такого герметика для резьбовых соединений газовых труб:

1. Если у резьбы значительный зазор, средство может усаживаться при высыхании. Причина – испаряется растворитель. Необходимо подтягивать фитинги дополнительно.
2. Нельзя демонтировать соединения, не разрушив слой герметизации.

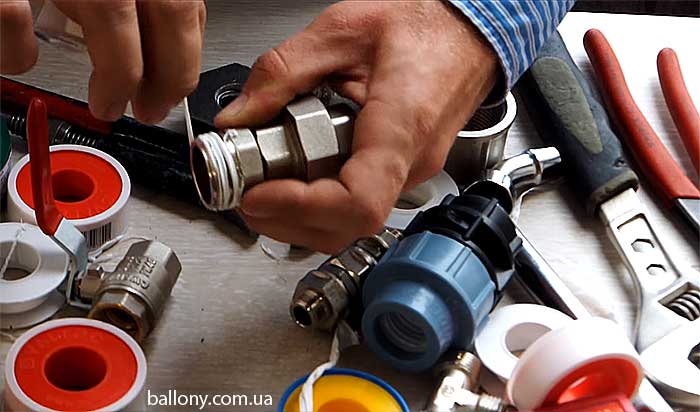

Способ 4. ФУМ лента для газовых труб. Для её создания используется тонкая фторопластовая плёнка. Такая лента для изоляции газовых труб имеет хорошую популярность. Причина кроется в её лёгкой доступности.

1. Легко свинчиваются фитинги за счет антифрикционных качеств.
2. Превосходная химическая устойчивость.
3. Допустимо применение в целях уплотнения резьбы в кислородной среде.

1. Слабая герметизация.
2. При термических сдвигах трубопроводов она выскальзывает из зазора. Результат – утечки.
3. Ей нельзя уплотнять соединения, на которые воздействуют вибрации.
4. Фитинги уплотняются слабо. Поверхность резьбы имеет скромное качество.
5. Её нежелательно уплотнять соединения, чей диаметр превосходит значение ¾ дюйма.

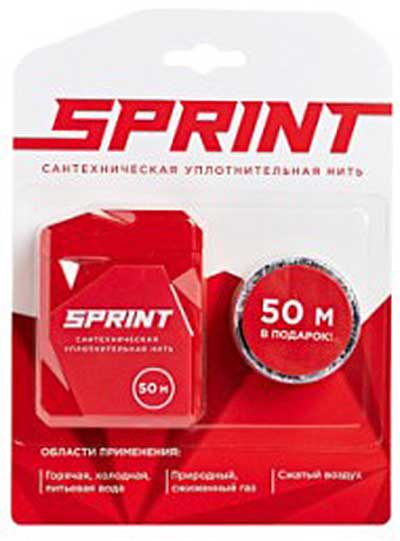

Способ 5. Использование специальной нити.

Она универсальна. Представляет собой нейлоновый шнур. Он пропитан мощным герметизирующим средством. Уплотнение резьбы нитью имеет следующие преимущества:

1. Высочайшая технологичность.
2. Лёгкость использования.
3. Низкие ценники.
4. Надёжная мощность уплотнения.
5. Оптимально применение в водопроводах с температурными показателями до 130 °С, во всех водопроводах и трубах, подающих природный газ или сжатый воздух.
6. Можно применять даже на сырой резьбе и при отрицательных температурных показателях воздуха.

Есть и слабые стороны:

1. Нельзя уплотнять элементы, работающие в кислородной среде.
2. Если поверхность резьбы очень гладкая, нужно делать её шероховатой.
3. Ограниченность применения для элементов с большим диаметром.

Способ 6. Применение силиконового герметика.

Это однокомпонентные средства в жидком виде. Функция – недопущение утечек. Может применять на изделиях из металла и пластика. Подходит для системы и с горячей, и холодной водой.

1. Надёжное уплотнение. В составе главный компонент – каучук. Ещё содержатся дополнительные компоненты. Благодаря им получается превосходная герметизация.
2. Мощная адгезия к различным поверхностям. При этом не обязательна их начальная обработка.
3. Обладает мощным противогрибковым эффектом.

Если вы хотите сделать герметизацию резьбовых соединений силиконом, то вам нужно учесть, что данный герметик имеет две разновидности:

1. Кислотные. У них скромные цены. И они совсем не годятся для кислотных условий.
2. Нейтральные. Они универсальны. Не наносят вреда любым материалам.

Минусы силиконовых вариантов связаны с их ограниченностью в применении в определённых условиях. Но это, в основном, касается кислотных версий.

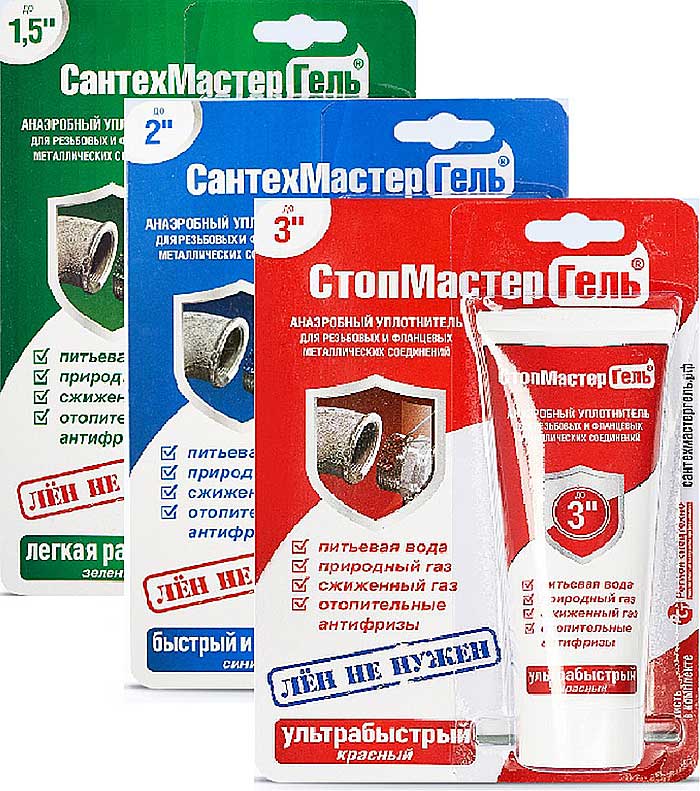

Способ 7. Использование анаэробного герметика.

Это жидкая субстанция с разной вязкостью. Она может продолжительный период находиться на воздухе, не меняя своих кондиций. Когда она оказывается в узких зазорах между металлическими компонентами, стремительно полимеризуется. При этом financial assistance grants отсутствует усадка. Получается очень прочная и термически активная масса. Она и заполняет весь зазор. Так гарантируется мощная герметичность. И на неё не влияют, ни функциональное давление, ни усилия закручивания соединения. Но такие герметики резьбовых соединений проявляют указанные свойства лишь в незначительных зазорах. Поэтому функциональные каналы и клапаны не засоряются. Излишки клея удалить очень просто: они в жидком виде находятся на поверхности.

Плюсы этих анаэробных средств:

1. Очень легки в использовании.
2. Простота сборки. Причина – смесь имеет смазывающие характеристики.
3. Резьба качественно уплотняется. При этом не имеет значение сила закручивания.
4. Могут функционировать даже при крайних показателях давления.
5. Выгодная комбинация стоимости и надёжности.

1. Непригодность применения в кислородных условиях.
2. Не подходят для деталей, чей диаметр больше М80.
3. Непригодность в условиях низких температур. Так существенно замедляется полимеризации.
4. Допустимо применение только на высушенной поверхности.

Способ 7 на сегодняшний день считается наиболее эффективным. Но когда условия при укладывании трубопровода определяются низкими температурами (меньше +15 С), или резьба мокрая, нужна полиамидная подмотка.

Способ 8. Подмотка для газовых труб имеет основное преимущество: детали можно позиционировать однократно. Если нужно, чтобы они находились под определённым углом, а в работе вы их нечаянно перетянули, их можно однократно повернуть слегка назад. cash advance businesses Это не отразится негативно на герметичности. Но сильно пострадает надёжность соединения. Поэтому данный способ используется редко.

Вопрос по выбору герметика

Какой герметик выбрать для герметизации газовых труб? Этот вопрос крайне важен, ведь выбор герметика и реализация уплотнения влияют на:

1. Безопасность человеческой жизни.
2. Степень качества газообеспечения в конкретном жилом объекте.

Чаще всего на объекте устроено соединение газовых труб на резьбе. И очень важно эти участки грамотно уплотнять и герметизировать. И если будет выбран подходящий и эффективный герметик, будут на 100% исключены утечки.

Наиболее качественное уплотнение резьбы герметиком получается, если продукция соответствует таким критериям:

1. Пригодность именно для труб с газом. Должна быть сертификация.
2. Стойкость к вибрациям и скачкам давления.
3. Стойкость к температурным сбоям.
4. Оборона от ржавчины.
5. Лёгкое монтирование.
6. Возможность несложной разборки.
7. Высокое качество соединения.

Всем этим критериям отвечают такие современные продукты:

1. Аэробный гель для герметизации резьбовых соединений «СтопМастер». На этом же уровне находится её аналог «СантехМастер».

1. Нити «Спринт» и «Рекорд».

Особенности аэробных гелей

Они могут применяться в технологиях с разным газом (он может быть сжижен или быть природной этиологии). Гелевая смесь – вязкая, находится в тюбике, из которого и наносится на резьбу. Распределяется планомерно.

Гель создаёт прочное образование прямо в соединении, по завершению сборки. И всего за 5- 30 минут.

Для работы с гелями обозначенных марок не нужны особые знания т дополнительный инструктаж. Соединение собирается без затяжки ключом. И каким бы сроком не обладала сборка, её несложно демонтировать.

Вид продукта «СтопМастер» под названием «Красный» удаляется с помощью строительного фена. Им нужно нагреть соединение, и приложить усилие.

Нитями «Спринт» и «Рекорд» уплотняются трубы. Нить наматывается на резьбу, которая может быть в любом состоянии и облике.

Нити предлагаются в специальных упаковках с резаком. Нити «Спринт» превосходно пропитаны, по сечению fixed annuity interest rate плоски и имеют сменные катушки. Их упаковка позволяет следить за количеством продукта. По его окончанию можно легко устроить другую катушку и дальше пользоваться нитью.

Главное достоинство нити для уплотнения – она стремительно полимеризируется. Идёт её намотка. Собирается соединение. Подключается труба. Не надо ожидать отвердения соединения, а моментально запускать технологию. Поэтому часто нити применяются в форс-мажорных ситуациях.

Примеры другие популярных продуктов

1. Немецкий жидкий герметик BCG-30E.

Это продукт немецкого гранда «BaCoGa». Главная функция этой продукции – устранение утечек изнутри. Она изготавливается с 1979 года. И к сегодняшнему дню зафиксировано более 100 000 устранений утечек.

Эффективно ликвидируются утечки в отопительных сетях, тёплых полах, водопроводных и канализационных системах.

Ниже предложены таблица с версиями этого герметика и системами его применения (ёмкость тары – 1 л)

Минимальный ценник 3500 руб. Подробности нужно узнавать у дилеров.

1. Паста уплотнительная универсальная EkoFlax.

С её помощью герметизируют соединения в:

• в трубных системах с водой,
• в трубах со сжатым воздухом, либо паром.

Предлагается в боксе. Там – 24 штуки.

Параметры упаковки: 7 х 7 х 9 см.

Ценник – 200 руб.

1. Unipak Multipak.

Она сохнет. Её базис – масло на основе парафина без примесей. Добавлены природные материалы. Не пачкает руки и изделия. Цвет – светло-серый.

Пасту нужно применять в тандеме со льном или нитью. Области применения:

1. Сети трубопроводов с разным газом (из баллонов, природного происхождения и бытовым). При предельных показателях: 5 бар и +70 С.
2. Водные трубопроводы. Макс. показатели: 16 бар и +85 С. На состав воды не оказывается воздействия.
3. Холодильная аппаратура.
4. Технология со спрессованным воздухом.
5. Отопительные сети с тепловым носителем. При параметрах: 7 бар и 130 С максимум.

Благодаря пасте получается тотальная герметичность и значительная пластичность. Наименьший угол их потенциального сдвига – 45 градусов.

И после очень долгого применения разобрать соединение просто.

Паста уберегает лён от выгорания, гниения. Таким образом, соединение спасено от коррозии и стойко к вибрациям.

Паста уплотнительная Unipak Multipak. Инструкция:

1. С резьбы основательно устраняется грязь и стружка.
2. Следует равнозначная и плотная намотка льна по резьбе, по целой её длине.
3. Наносится нужный объём средства. Слой – обязательно ровный.
4. Собирается соединение.
5. Устраняются лишние: лён и паста.

Трубопроводная сеть запускается сразу.

Если паста случайно попадёт в глаза, их нужно тщательно промыть.

1. Уплотнительная паста Gebatout-2

Она не затвердевает. Ей герметизируют разнообразные соединения из металла (трубы, вентили, манометры и пр.).

Полностью пригодна для труб с питьевой водой. Она никак не влияет на качество воды.

Соединительное изделие с ней сразу готово к запуску давления.

Ещё благодаря её резьба надёжно защищена от коррозии.

Основа пасты – минеральные наполняющие компоненты и полимеры вида синтетика. Продукт превосходно справляется с поставленными задачами.

Он может использоваться в тандеме со специальным льном. Может без него. Это обусловлено разновидностью соединения и актуальными нормативами.

1. Полная пригодность для воды.
2. Создаёт соединение, которое легко демонтировать.
3. Пригодно для технологий с водным движением, прессованным воздухом и газом.
4. Герметизирует любые металлические компонентов, имеющие резьбу.
5. Термическая устойчивость 135 С. И не имеют значения металлы и носители.
6. Моментальная готовность к запуску давления.
7. Оборона резьбы от ржавчины.

Цвет состава – зелёный.

Параметр плотности – 1,5

Устойчивость к давлению со стороны жидкости: более 200 бар. Только нужно применять средство со специальной набивкой изо льна.

Инструктаж по применению:

1. Обезжиривание соединения. Используется кетонный растворитель.
2. Покрывается охватываемая зона соединения. При надобности наматывается набивка по резьбе и разглаживается пальцем. Так продукт пропитается должным образом.
3. Наносится второй слой смеси. Охватывающая часть закручивается.
4. Моментально подаётся давление.

Очищать оборудование можно этилацетатом. Другой вариант – кетонный растворитель.

Можно увеличивать объёмы набивки. Этот фактор обуславливают зазоры и кондиции соединения. Другой вариант – более сильная затяжка соединения.

Параметры хранения продукта – это интервал от -20 до +35 градусов. При +20 градусах пасту можно хранить 10 лет, если его товарный бокс закрыт.

Средний ценник – 130 руб.

• тюбики: 25, 80 и 20 грамм,
• банки: 200 и 500 грамм.

1. Уплотнительная паста Valtec (20 грамм) + специальный лён (вид – сантехнический)

Данным комплектом герметизируют резьбовые соединения:

• водных трубопроводов,
• отопительных водяных технологий,
• паровых аппаратов с низким давлением

Благодаря этому комплекту достигается полная герметичность соединений и опция их настройки.

Ценник комплекта – 42 руб.

1. Паста Pastum GAS.

Это ещё одна знаменитая уплотнительная паста для резьбовых соединений в газовом оборудовании.

1. Гарантирует мощные герметичные соединения. При этом должен сохраняться функциональный диапазон с предельной температурой +80 С. Условие давления: не более 4,4 бар.
2. Упрощает монтирование системы.
3. Уберегает металл от ржавчины.
4. Не даёт льну окислиться.
5. Позволяет в дальнейшем проводить простой демонтаж резьбовых составляющих.
6. Упрощает монтирование и настройку соединений. Угол потенциального исправления – минимум 30 градусов. При этом герметичность не утрачивается.

Борьба течью

Устранение течи системы отопления с помощью герметика относится к химической борьбе с протечками.

Отлично в решении этой дилеммы себя проявил указанный немецкий герметик. Также применяют такие средства:

1. Смолы с двумя компонентами на базисе эпоксида.
2. Клеящие силиконовые составы.
3. Термоустойчивые составы на базисе каучука.

Работы идут только при активном отоплении и опустошённой системе.

1. Повреждённая зона обезжиривается, сушится, покрывается тонким слоем герметика.
2. Далее она обматывается серпянкой. Серпянка армирует герметичный слой.
3. Уже серпянку покрывают герметиком. Действие повторяется.

Получается мощный слой, уберегающий трубу от протечки.

Если применяется силиконовое средство, то для шлифовки повреждённой зоны не нужно использовать абразивы. А такой вид герметика лучше липнет к гладкой поверхности.

Вопрос паковки

Паковка газовых соединений – это оборонительная мера против утечек. Для процесса необходимо: лён и паста для паковки резьбовых соединений.

1. От используемого льна отщипывается незначительная прядка.

1. Если на резьбе отсутствуют насечки, их нужно сделать. Используется специальный инструмент.

Благодаря насечкам лён не сходит во время завинчивания резьбы.

1. Намотка начинается с окончания резьбы. Продолжается по направлению к её торцу. Лён должен совсем немного закрывать верх резьбы.

Этого объёма хватит, чтобы лён зафиксировался в соединении.

Получается аккуратное соединение.

1. Лён обматывается пастой.

1. Готовое соединение вворачивается.

1. Нанизывается ответный элемент американки (здесь используется ключ) и заворачивается в отопительный аппарат (радиатор).

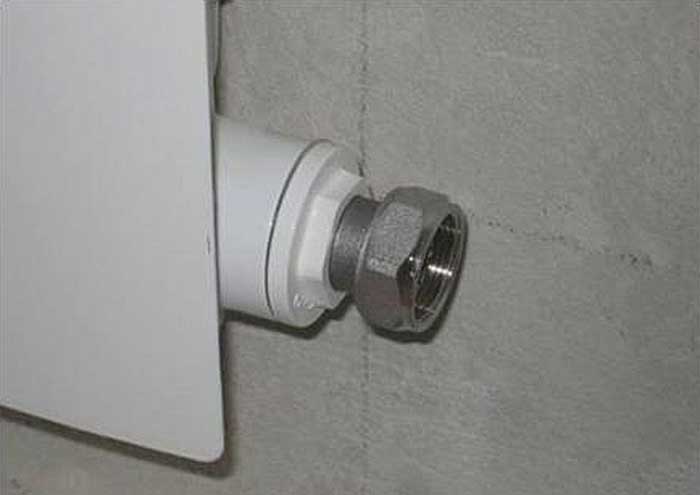

1. Результат.

Заключение

Чем изолируют газовые трубы? Существуют разные механические способы, но на сегодняшний день всё большую популярность имеют химические методы, особенно с применением анаэробных герметиков и специальных комплектов.

Резьбовые соединения водогазопроводных систем известны уже более трехсот лет, послужив в свое время толчком для улучшения качества и скорости монтажа. Особенно важным моментом всегда было, и остается по сей день, обеспечение герметичности в месте соединения.

Традиционно этого достигали применением льняного волокна и густотертой масляной краски . Недостатком такого способа была потеря возможности разборки стыка спустя небольшое время эксплуатации системы. Чтобы сохранить дорогостоящие фитинги использовали выжигание уплотняющей намотки открытым пламенем.

И только в середине прошлого века была разработана ФУМ лента для газовых труб, изготавливаемая из тефлона способом раскатки шнура . Аббревиатура ФУМ означает – фторопластовый уплотнительный материал.

Виды уплотняющих лент

Этот материал производят в форме намотки на катушку длиной до 10 метров. Успешно используется для подмотки на трубную резьбу в системах, работающих под давлением, включая водопроводные, газовые и отопительные.

Его назначение в соединениях – деформируемый наполнитель, выполняющий функцию резьбовой смазки, способствуя повышению герметичности. Этот уплотнитель выпускается 3-х типов:

1. тип 1 – для применения в трубопроводных системах для транспортировки агрессивных жидкостей, применяется с использованием очищенного вазелина;
2. тип 2 – для перекачки сильных окислителей, что запрещает использование дополнительного герметизатора в виде масел;
3. тип 3 – применяется для транспортировки относительно чистых жидкостей и газов, применение смазки исключается.

Лента ФУМ для сантехники отличается от таковой, предназначенной для соединений газовых труб. Толщина сантехнического уплотнителя составляет 0,075 – 0,2 мм, газового – 0,1 – 0,25 мм при ширине от 10 до 20 мм. Наматывается на катушки, которая при исполнении в газовом варианте выделяется желтым цветом.

Для газовых сетей с небольшим давлением допускается использование ленты сантехнического назначения.

Основные технические свойства уплотнительной ленты

Лента ФУМ обладает следующими характеристиками:

1. Пониженный коэффициент трения. Фторопластовый уплотнитель, кроме пластичности, является скользким, что упрощает наворачивание фитингов.
2. Термическая устойчивость, позволяющая выдерживать температуры до 260 градусов без разрушения и потери уплотняющих свойств. Кроме того, фторопласты являются очень эффективными диэлектриками.
3. Прочность и пластичность. Уплотнения из этого материала стабильно работают при давлении до 10 МПа, способны выдерживать кратковременные нагрузки до 42 МПа, например – возникающие при гидроударах в трубопроводных системах. Срок службы уплотнение из ФУМ ленты (фумки) определяется в 13 лет. Разрушается быстрее при воздействии света, однако это не для нашего случая, просто нужно учитывать этот фактор при организации хранения материала.
4. Химическая пассивность. Не подвергаясь разрушению под воздействием кислот и щелочей, что определяется равномерным распределением атомов фтора по поверхности изделия. Растворителей, способных разрушить этот уплотнитель, на сегодняшний день пока не придумано. Устойчив к процессам гниения.

Как пользоваться ФУМ лентой для газовых и сантехнических труб правильно, рассмотрим более подробно.

Намотка ленты на резьбу трубы

Эта операция выполняется всегда по наружной нарезке. Если производится ремонт с заменой фитинга, трубную резьбу нужно тщательно очистить от загрязнений и ржавчины, обезжирить с применением ацетона или уайтспирита, просушить на воздухе примерно 10 – 12 минут. Как пользоваться фумкой для труб, чтобы обеспечить ее эффективность:

• уплотнение нужно наматывать на резьбу с ее заднего конца;
• лента ФУМ накладывается в направлении ее схода, то есть, ее конец должен располагаться в направлении наворачивания фитинга;
• намотка производится с натяжением, обеспечивающим плотное облегание профиля трубной резьбы, лучше допустить разрыв ленты, чем выполнить рыхлую намотку;

Важно! На резьбе выполняются насечки в осевом направлении для предотвращения проворачивания уплотняющего материала при наворачивании фитинга.

Если таких насечек нет, их нужно выполнить самостоятельно.

Лента ФУМ для труб является современным и наиболее часто применяющимся средством для уплотнения соединений в трубопроводах различного назначения. Появившиеся в последние годы шнуровые изделия ФУМ не дают особых преимуществ ни в технологии применения, ни в эффективности.

Для понимания как пользоваться ФУМ лентой для газовых труб, нужно учитывать особенности материала и применять его соответствующим способом.

Смотреть видео

Альтернативные материалы – пакля льняная

Применяются различные уплотнения, в число которых входят лубяные волокна в виде прядей и различные герметики.

Одним из первых уплотнительных материалов, нашедших широкое применение при монтаже трубопроводов, является пакля. Так называют и по нынешнее время льняные волокна в виде прядей, наматываемые на наружную резьбу трубы.

При этом важно намотать ее аккуратно по виткам с заполнением полного профиля нарезки. Для более надежной герметизации намотка пакли покрывается дополнительными материалами, от густотертой краски до специально разработанных герметиков.

Мы уже отмечали, что при довольно высокой эффективности, соединения с применением краски становятся практически неразъемными, а системы трубопроводов малопригодными к ремонту.

Преимущества герметизации стыков сантехнической паклей заключаются в следующем:

• возможность регулировки сопряжения по месту расположения – допускается отворачивание фитинга в обратном направлении на угол до 45 градусов без потери изолирующих свойств;
• достаточно надежная герметичность и способность впитывать влагу;
• стык устойчив к механическим воздействиям;
• облегченный демонтаж стыка.

К недостаткам относят склонность к разложению в результате гнилостных процессов, поскольку материал относится к органическим продуктам.

На вопрос о выборе способа герметизации резьбового соединения однозначного ответа нет. Несомненным преимуществом применения ленты являются подключение консольных элементов, таких как краны или смесители, муфтовые соединения трубопроводов лучше выполнять сантехнической паклей.

Герметики

Не только повышает непроницаемость соединяющего участка, но и значительно повышает его способность противостоять механическим нагрузкам. Что в трубопроводных системах весьма важно из-за постоянных вибрационных воздействиях и гидроударах.

По сути, такое соединение соответствует принципу: «сделал и забыл». Но вспомнить придется при его демонтаже, поскольку разобрать его можно только после нагрева паяльной лампой.

Затвердевание герметика происходит при контакте с воздухом или сопрягаемыми поверхностями резьбового соединения, работая при этом как клей и превращая сборку в монолитную деталь.

Наиболее распространенный способ классификации – по цвету и имеется две основных позиции такого разделения:

• синий – представляет герметики средней прочности. Способен значительно снизить интенсивность процесса ослабления резьбы. Практически, для самого незначительно ослабления стыка потребуется длительное воздействие серьезных нагрузок знакопеременного характера. Но при использовании синих герметиков, провернуть резьбу все-таки можно, хотя и с большим трудом;
• при использовании герметиков красного цвета такая операция без нагрева не представляется реальной. Таким гелем конструкция просто склеивается. Для трубопровода применяется в местах с сильными вибрациями (от насосного оборудования) и при возможности гидроударов.

Заключение

ФУМ лента для газовых труб является одни из основных способов герметизации стыков при монтаже трубопровода. Изложенные здесь способы как пользоваться фумкой для газовых труб учитывают все основные особенности материала, но не исключают творческого подхода исполнителя к этой ответственной операции. При этом необходимо понимать, что газовая магистраль – источник повышенной опасности.

shanty 10-08-2006 09:01

Можно ли на трубы для газа использовать оцинковку?Не вступает ли газ с цинком в реакцию?Кто знает?

Hoar 10-08-2006 18:26

даже не знаю
насколько я понимаю, у меня по кухне идут вполне обычные железные трубы типа тех, что всегда стояли на водопроводе..

НовиЧОКс 10-08-2006 18:54

можно, только зачем? они почти в 2 раза дороже.
где по воздуху они идут их красят, а под землей изолирут + ставят анодную защиту.
ставить можно, хуже не будет

shanty 11-08-2006 08:48

Да,они у меня три года лежат,не знаю куда их впендюрить!

ag111 11-08-2006 09:08

Опасная фраза для этого форума

chanoz 20-08-2006 01:38

На газ любую трубу,а вот с газа на воду ужос.Чёрная потому что дешевле.

Lavrentiy 28-08-2006 15:33

///.. насколько я понимаю, у меня по кухне идут вполне обычные железные трубы типа тех, что всегда стояли на водопроводе.. //
Не совсем такие, однако. А если серьезно, то совсем не такие
1. Газовая труба — бесшовная и с более толстой стенкой.

2 Shanty
У Вас скорее всего обычная шовная оцинкованная труба для водопровода. Использовать её для газовой магистрали я бы не рекомендовал. Черные трубы для газопровода продаются хлыстами по 6 метров и гнутся уже по месту.

Yak9t 29-08-2006 06:13

Сдаётся мне — тут Вы не правы.

Lavrentiy 29-08-2006 10:08

Спорить не буду.Я же сказал,что инфа от человека,работающего в Газпроме.
Но,вчера сам решил себя проверить-посмотрел,действительно,на кухне трубы все на сварке.Единственное место с резьбой-гибкая подводка.Да и внешняя газовая магистраль тоже на сварке.Резьбовое соединение крана есть,но на специальной муфте,по-моему она называется фланцевой (могу ошибаться в терминологии).Здается,что это не просто так
С уважением

chanoz 29-08-2006 15:49

Давление в бытовом газопроводе около 0.2-0.3 атмосферы.Шов в трубе легко увидеть заглянув внутрь.Сваркой делать дешевле.Фланцевое соединение можно увидеть на задвижках -такой блин с количеством отверстий от 4 штук и привареное к прямой трубе.Все страшилки про газ для того,что бы народ не расслаблялся ибо если при наличие объёма газа в помещение от 30% и выше приводит к взрыву,а если уходя из дому приоткрыват форточку то кроме запаха ничего не будет.Проверяются места стыков газопровода специальным датчиком,но в быту подойдёт мыльная пена нанесёная на место стыка и если появился пузырь то не герметично.Можно также проверить открытым огнём,но это не безопасно

biathlon 29-08-2006 20:27

Блин, Вы шутите так, что-ли. Насчёт «можно также проверить открытым огнём. «. Этого нельзя делать ни в коем случае! Может рвануть так, что мало не покажется!

Разрешите также немного уточнить.

Извините, но или Вы немного неправильно поняли «человека, работающего в одной из «дочек» Газпрома», или он Вас немного «дезинформировал».
Дело в том, что трубы действительно используются стальные, а вот фитинги (соединительные муфты труб, в частности) бывают как стальные, так и изготовленные из чугуна. По-внешнему виду они отличаются тем, что на чугунных имеются «рёбра жёсткости», а стальные — «абсолютно гладкие» снаружи. Но резьба (внутренняя) имеется и на тех, и на других. Просто когда трубы соединяют чугунными муфтами, то для уплотнения резьбы используют, как правило, лён, а при том же соединении труб стальными муфтами, лён не используется — на трубу просто наворачивается стальная муфта, в неё следующая труба, а затем «края» муфты обвариваются сваркой. Но резьба присутствует — и в том, и в другом случае.
Кроме того, довольно часто можно увидеть присоединение той же самой газовой плиты (например) к газовому стояку (особенно, в «старых» домах), выполненное чугунными фитингами (уголки, муфты, тройники) как раз с резьбовой посадкой на лён.

Насколько я помню (тоже рассказывали старые специалисты; уж не знаю правда, или нет) — сварку труб, вроде бы стали использовать при строительстве жилья лишь во времена Хрущёва, для «экономии» времени и удешевления всего процесса. А до этого, якобы, все «трубные» соединения осуществлялись только «резьбовой посадкой на лён», или «лён с суриком».

Yak9t 29-08-2006 21:03

У меня отец (газовщик со стажем) всю жизнь так делал. Резьба на лняную паклю.

chanoz 30-08-2006 12:22

На счёт огня не шутка.Просто надо иметь навык.Резьбовые соединение сажают на лён с любой краской(на водной основе не пойдёт),а также можно сажать на ленту ФУМ,но при посадке на ленту нельзя ни в коем случае нельзя,что бы на резьбе крутануть назад,только на затяг.

biathlon 30-08-2006 01:15

Не. Спасибо большое. Огнём я проверять соединения в газопроводе не буду.
Я уж как-нибудь по-старинке. Мыльным раствором.
Кстати, очень быстро «навести» этот самый мыльный раствор можно с помощью обычного помазка для бритья — в крышку от мыльницы бросить небольшой кусочек мыла, добавить очень немного воды и «взболтать» всё помазком.
Знатная мыльная пенка получается.

chanoz 30-08-2006 02:23

Огонь для тех кто знает .Помазок и мыло самая лучшая пена

Lavrentiy 30-08-2006 10:01

Да,господа,о-з-а-д-а-ч-и-л-и!
Полезу в справочники и СНиПы.Ежели мой «газпромовец» неправ,вынесу ему порицание,а вам извинения за дезинформацию
С уважением

shanty 21-09-2006 15:42

Сделали мне проект,написано-тока сварка!

chanoz 24-09-2006 02:37

В проекте всегда газ на сварке.Но в доме самому можно и резьбы.Просто газовщики разработали такие меры безопасности.

shanty 26-09-2006 11:40

Сегодня сказали,что тока черная труба,никакой оцинковки,не понимаю

chanoz 26-09-2006 13:20

Цинк варить себе дороже.Вот ребята и не заморачиваются

-AAD- 27-09-2006 01:42

Выдержка из учебника «Санитарно-технические устройства и газоснабжение зданий»:

Внутридомовая сеть газопровода выполняется из водогазопроводных или бесшовных стальных труб, соединяемых на сварке. Резьбовые соединения допускаются при монтаже газопроводов низкого или среднего давления только в тех случаях, когда сварка по конструктивным или монтажным условиям невозможна. Резьбовые соединения уплотняют льняной прядью на свинцовом сурике или на белилах, замешанных на натуральной олифе.

biathlon 27-09-2006 01:58

Так ить, резьба то всё равно присутствует, даже в сварных газовых стояках. Ведь трубы не сваривают встык «друг к другу», своими концами?
На конце трубы нарезана резьба, на эту резьбу наворачивается стальная муфта, в неё вкручивается следующая труба, а потом «концы» стальной муфты обвариваются.
Вы это наглядно можете увидеть на газовом стояке у себя дома. На трубах видны такие «бобышки» с обваренными краями, это и есть стальные муфты.
И давление в газовом стояке жилого дома очень маленькое, пальцем можно «заткнуть» трубу, прекратив подачу газа (газовщики, когда меняют вентили на газовых стяках (в квартирах жилых домов), как правило не отключают газ вообще. Сворачивают старый вентиль (он, кстати, посажен на лён), затыкают трубу «заглушкой» из того же льна, затем обматывают резьбу льном, используя специальную уплотнительную пасту, или фумлентой; вынимают «заглушку» и вворачивают новый (шаровой, например) вентиль).

chanoz 27-09-2006 11:10

Стальные муфты варить не экономично,а так называемые «бобышки» это так называемый «стакан» -расширение на конце трубы,приваренное в нормальных условиях и служащие для удобства сварки на месте в неудобных условиях и для упрощения монтажа.

biathlon 27-09-2006 11:35

Ну не знаю. Может я и не прав, считая, что газовые трубы сначала соединяют на резьбе с помощью стальных муфт, а потом сваривают. Вернее, может быть меня тоже ввели в заблуждение газовщики (это они мне так рассказывали).
Своими глазами не видел, скажу честно, муфты ли резьбовые используются при монтаже газопровода, или, как Вы говорите, «бобышки».
Стало быть, не имею права утверждать это столь категорично. Так что, все мои предыдущие посты — ИМХО.

chanoz 27-09-2006 11:43

Уточнюсь.Муфты обваривают,при точечном монтаже,а вот если это делать при капитальной замене вот тогда не экономично.А при точечном за всё башляет хозяин.Да сварка через «стакан» используется и при замене отопления при прокладке стояков.При сварке через стакан легче выдержать «вертикальность» и скорость сварки возрастает,в отличие от сварки стык в стык.

biathlon 27-09-2006 12:31

Ну тогда, единственное, что не ИМХО в моих постах, это — про давление.
Не только видел это своими глазами, как говорится, но и испытал, что называется сам.
Лет семь тому назад делал ремонт у себя на кухне. Ну и решил менять вентиль на газовом стояке. Позвонил в Мосгаз, всё как полагается. Мне там барышня сказала, что если официально делать заявку, то газовщик сможет быть у меня лишь на следующей неделе (это меня не устраивало), но дала мне телефон ихнего мастера-газовщика и сказала, что с ним можно договорится неофициально (мол, пообещайте ему денюшку, он после работы придёт и всё сделает). Ну позвонил я этому газовщику, договорился с ним и стал ждать. А его всё нет и нет. Работа тормозится. Надо плитку дальше класть (фартук), а не могу, потому как потом невозможно будет вентиль поменять (плитка помешает).
Ну вобщем, жду, позваниваю периодически, а толку нет (обещает, что вот-вот будет, всё переспрашивает, как добраться до меня общественным транспортом, каждый раз высказывает что-то типа «блин, далековато очень», а всё не идёт и не идёт).
И тогда решился я сам поменять вентиль (благо, до этого неоднократно видел, как это делают газовщики). Подумал, уж если водопроводную разводку сам делаю (делал из стальных труб: сам нарезал на них резьбу, подгонял, соединял фитингами на «лён с железным суриком»), а там давление то намного больше, нежели в газовом стояке, то что я тогда жду этого газовщика, который неизвестно когда придёт, да ещё и деньги ему плати, за то, что ждать его пришлось?
Ну вобщем, решился.
Приготовил льняные пряди, вентиль, сурик. И начал откручивать старый вентиль (всё по правилам, как говорится. Да и инструмент не «абы какой», а качественный приобрёл — газовые ключи «хром-ваннадиум» с «мёртвой хваткой», красные такие. Дорогие, правда, заразы, но — вещь, ИМХО. ).
Ну короче, старый вентиль вывернул (окна все нараспашку открыты), да только, как говорится — «теория — это одно, а практика — совсем другое». Вобщем, как снял вентиль, так из трубы с «шипением» пошёл газ. Страшно стало, блин. В первый раз, всё же.
Ну я и чисто инстинктивно трубу пальцем закрыл. Блин, а на палец то давления вообще никакого, шипение прекратилось вообще. Ну, думаю, теперь жить можно, раз так.
Вобщем, взял немного льна, да и заткнул трубу, как до этого видел подобное осуществляют газовщики. Чуть-чуть газ «подтравливал» из-под «льняной заглушки», но спокойно можно было работать дальше: обмазал резьбу на трубе суриком, намотал льняную прядь, снова сурик, затем вытащил «заглушку» и закрутил на место новый (шаровой) вентиль.
А т.к. вентиль изначально был закрыт, то и шипение тут же прекратилось, стоило только этот самый вентиль «наживить» на один виток резьбы.
Потом «мыльной пенкой» проверил соединение — всё чётко. Красота. И продолжил работу дальше.
Газовщик, кстати, так и не пришёл, а я больше не звонил. Видать не захотел он переться в «глухомань» своим ходом.

Напоследок скажу только одно. Себе поменял вентиль, понял, что ничего, в принципе, сложного в этом нет, но решил больше никому этого не делать (а многие просили). Ну его нафиг, как говорится. Раз на раз не приходится. Вдруг резьба на трубе попадётся «бракованная», или ещё что. У меня ведь и допуска нет к таким работам никакого. Пусть уж лучше газовщики свою деньгу «сшибают».

chanoz 27-09-2006 13:27

Вентель менять не так страшно,если только с дуру не оторвёшь сварку на стояке .А вот резать трубу на последнем этаже,там труба кольцуется и её можно отрезать.Когда ножовка прорезает и понимаешь,что заднего хода нет .Давление в бытовом газопроводе в пределах 0.3-0.4 атмосферы.А в водяных трубах от 5 до 10 атм.

biathlon 27-09-2006 13:48

Во-во, вот за эту сварку я и «переживал» больше всего. Целую «конструкцию» там соорудил из брусков и газового ключа, чтобы отводной патрубок не сдвинулся «ни на миллиметр» (он у меня «коленом» вниз «уходит»).
А как можно «заглушить» трубу стояка на последнем этаже, если она отрезается ножовкой? Резьбу приходится на ней нарезать, чтобы потом заглушку «новую» накрутить.
Это я чисто теоретически спрашиваю, ибо с газом больше не собираюсь «работать». Пусть это делают люди, имеющие допуск, ИМХО.

biathlon 27-09-2006 14:10

Насчёт «нюансов» я так понял, что необходим вороток с трещёткой, потому как «обычным» резьбу там не нарежешь (не провернётся он, проще говоря).
А по повоу вентиля. Я правильно понял, что в стояк (на то место, которое отпиливается, и в котором затем нарезается резьба) устанавливается вентиль, а не обычная металлическая заглушка, на резьбе.
Это так положено.
Просто хочется понять — почему делают именно так.

chanoz 27-09-2006 15:54

Трещётка это конечно одно из основных средств и главное что бы она была качественая.А вентель или заглушка это по желанию.Но зачем глушить стояк если нужен газ.Ведь обрезание стояка это просто убирание высокой трубы,которая сделана на последних этажах полукольцом.Да ещё на заглушке не должнобыть резинки,ведь рез делается ножовкой,а не труборезом,а значит неровный край.Вот тогда и не становиться обычная рыночная заглушка.В таких(лучше всегда) случаях делается так: берётся муфта накручеваеться на резьбу,а уже в муфту вкручивается заглушка.Да обычный «вороток» с трещёткой имеет две резьбы которые можно нарезать без трубожима.Это 12 и 34 дюйма.В высотных домах на последних этажах диаметр труб переходит от 1 до 34 и 12 дюйма.Вот тогда и берутся не воротки,а современные резьбонарезатели.Так называемые клупы.Самый оптимальный вариант это Rems ,но тогда одна резьба станет в круглую сумму.А если взять китайский аналог то это намного дешевле,но есть риск,что инструмент подведёт.Да нельзя забывать о главном,что сила не всегда в помошь,а часто приводит к поломке как инструмента так и труб.Значит пишу необходимые вещи для обрезки и установки.
1.резьбонарезной набор
2.газовые ключи? 1 и? 2
3.переходная муфта с диаметра трубы на 12
4.вентель папа+папа газовый
5.металический гофрированый шланг нужной длины
6.прокладки паранитовые 12 две и запасные
7.лён
8.фум
9.краска или силикон
10.»шведик» средний.

Если собираетесь отказыватся от газа в пользу электричества,что недёшево в газофицированом доме то делаете всё кроме шланга,а на вентель заглушку.

Резьбовое соединение газовых труб

Газовое отопление — популярный способ обогрева частного дома. Газ был и остается самым дешевым природным топливом, и именно этот факт мотивирует домовладельца преодолеть все препятствия на пути к газоснабжению. А их немало — начиная со сбора документов и разработки проекта, заканчивая выбором качественных материалов и запуском системы. Стоит ли говорить, какую роль в этом играет герметичность? Наряду с подбором труб, арматуры, фланцев и фитингов, предъявляются строгие требования и к герметикам. Хотя, признаем, не всегда они соблюдены. Поговорим сегодня о современных методах герметизации резьбовых соединений газопровода. Безопасность для системы газоснабжения — главное.

Почему выбирают газ

Для начала остановимся на востребованности газового отопления. Рынок сегодня предлагает массу альтернативных вариантов: электричество, солнечная энергия, ИК-излучение, твердое топливо. Но владельцы коттеджей, равно как и жители многоквартирных домов, выбирают газ.

• Низкая цена — об этом мы говорили, но повторимся. Сумма в коммунальных платежках — вот что интересует человека в первую очередь. Особенно если стоит задача обогреть большой дом

• Уголь и дрова, как представители твердого топлива, занимают огромное место при хранении и, в целом, по удобству использования с газом не сравнятся

• Газ решает проблему не только отопления, но и горячего водоснабжения. Горячая вода круглый год, без перебоев и зависимости от погодных условий, это очевидный плюс

• Прокладка газопровода на участке обеспечивает теплом не только сам дом, но и гараж, помещения для инструментов, гостевой домик и другие строения

• Наличие газового отопления значительно повышает стоимость дома при продаже

Ввод газопровода в частный дом — технически сложный процесс, связанный с бумажной волокитой. Сами работы по установке, проверке и запуску системы занимают меньше времени, чем бюрократические приключения. Необходимо получить разрешение на подключение газа к дому в местной газовой службе, выбрать проектную и монтажную организацию, составить проект и смету, одобрить, приобрести необходимые материалы, выполнить непосредственные работы и все проверить. Поэтому человек, обратившийся за услугами проектирования и монтажа газопровода, хочет сделать все один раз и на всю жизнь.

Герметизация резьбовых соединений

Газопровод относится к типу магистральных трубопроводов, главная задача которых — доставка вещества от месторождения или распределения до потребителя. Магистральный трубопровод отличается большой протяженностью и даже в бытовом исполнении требует соединения труб. Обычно газ передают по стальным или пластиковым трубам, которые располагаются как над, так и под землей. Понятно, что трубы необходимо соединять между собой, для чего используют фланцы и фитинги.

При монтаже газопровода стремятся к уменьшению резьбовых соединений. Поэтому на подготовительном этапе и при составлении спецификации оборудования выбирают трубы наибольшей длины. Уплотнение резьбовых соединений иногда заменяют сваркой труб. Но есть здесь один нюанс. Замена фитингов сваркой может ухудшить гидравлические условия работы газопровода. В результате сужения сечения трубы из-за ввариваемого отростка и из-за заплыва металла в трубопроводе происходит потеря давления. Допустить этого нельзя. Сварку проводят только в крайних случаях, и имея серьезный практический опыт.

Что касается герметиков для газопровода, то актуальны следующие требования:
• Наличие сертификатов на допуск к работе с газом
• Устойчивость к перепадам давления и температур
• Вибрационная стойкость
• Эффективность в широком диапазоне температур окружающей среды
• Коррозионная стойкость
• Долговечность
• Гарантированная защита от утечек

Согласно ГОСТам и СНиПам, для герметизации резьбовых соединений газопровода допущен лен с пропиткой суриком на олифе и ФУМ-лента. Также возможна пропитка льна сантехнической пастой. Но только той, что имеет специальное разрешение производителя. Но раз уж мы говорим о долговечности и гарантированной защите, то разумнее обратить внимание на более цивилизованные методы герметизации резьбы. К тому же более удобные и быстрые.

Для газопровода — внешнего и внутридомового — активно стали применять анаэробные гели-герметики. Эти инновационные материалы вывели монтаж газопровода на новый уровень — как минимум сократили время монтажных работ в 2 раза.

Анаэробные гели-герметики:
1. Имеют все необходимые сертификаты на работу в системах природного и сжиженного газа. Разрешительные документы предоставляются от производителя по запросу.
2. Устойчивы к воздействию различных агрессивных сред, включая бензин, растворы кислот, отопительные антифризы.
3. Не дают усадки и расширения при полимеризации внутри резьбы. Резьбовое соединение остается неизменным.
4. Имеют полностью синтетический состав и высокую адгезию к материалам резьбы, за счет чего обеспечивают абсолютную защиту от коррозии. В отличие от льна, который является органическим материалом, и подвержен гниению, разбуханию и высыханию.
5. Оставляют возможность юстировки соединения на угол 180 градусов и демонтаж вне зависимости от срока сборки.
6. Рабочий диапазон температур анаэробных гелей варьируется от -60 до +150°C, а рабочее давление, при котором герметики эффективны, достигает 40 атмосфер. Линейку анаэробных гелей-герметиков применяют для газопроводов высокого, среднего, низкого давления.
7. Анаэробные гели подходят для резьбовых соединений диаметром 15-40 мм, что соответствует ГОСТу на подбор труб для наземного, подземного и внутридомового газопровода.
8. Гели просты и удобны в применении. Для их нанесения не нужна сноровка, как в случае со льном или ФУМ-лентой. В большинстве случаев собрать качественное аккуратное соединение удается с первого раза. Что касается стоимости, то об экономии, имея дело с газом, говорить не прилично. Тем не менее, если сравнить цену анаэробного герметика с упаковкой льняной пряди и пропитки, то разница будет несущественна, порядка нескольких десятков рублей. А вот разница в эксплуатации и результате ощутима. Взять хотя бы срок годности соединения. На льне эта цифра составляет в среднем 5 лет, на геле — более 20 лет.

Проверка герметичности газопровода

Резьбовые соединения газопровода собирают в открытых местах, т.е. к ним доступ должен быть не ограничен. Герметизация ответственных систем требует регулярного контроля и составления акта об осмотре объекте.

Герметичность газопровода проверяется по Правилам безопасности в газовом хозяйстве. Поэтому принципиально, чтобы проектная и монтажная организация имела допуск на проведение работ в системе газоснабжения.

Проверка герметичности и работы газового оборудования огнем строго запрещена.

Правильная проверка осуществляется с помощью мыльной пены, которую наносят на все соединения. Если появились пузыри, соединение негерметично.

Контрольная проверка системы до запуска проводится под избыточным давлением воздуха.

В процессе эксплуатации необходимо следить за герметичностью и исправной работой системы. Утечка газа вследствие выбора некачественных материалов и герметиков — ошибка сродни врачебной. О последствиях вы знаете.

Чтобы избежать неблагоприятных последствий используйте только современные и качественные герметики. Их Вы можете приобрести у нас на сайте в разделе ПРОДУКЦИЯ по доступным ценам и с бесплатной доставкой.

Способы соединения газовых труб и методы герметизации соединений

Замечали, сколько разных способов могут предложить опытные мастера для решения одной и той же задачи? Устройство газопровода – не исключение. Так, соединение газовых труб профессиональными газовиками выполняется при помощи разных материалов и методик. В арсенале мастеров резьба и сварка, пайка и фланцы. Они активно используют проверенные десятилетиями и недавно появившиеся приемы.

Зная основные способы, разбираясь в инструментах и современных материалах, легче отследить правильность выполнения работ, проконтролировать действия приглашенных специалистов.

В этой статье мы привели описание основных вариантов крепления газовых труб, способов герметизации стыков. Прочитав ее, Вы будете разбираться в видах труб, особенностях материалов, технологиях работы с ними. Отдельное внимание мы уделили методам проверки уже выполненных соединений, так как от их корректности зависит безопасность эксплуатации бытового газового оборудования.

Особенности соединения газовых труб

Долгое время газопровод состоял исключительно из металлических труб разного диаметра. Материал ценился за возможность создания бесшовной магистрали, способной сохранять абсолютную герметичность под высоким давлением.

Заняться поиском других вариантов заставил весомый недостаток металлического сплава – под воздействием влаги, по прошествии нескольких лет эксплуатации он начинал ржаветь, ставя под угрозу целостность трубопровода.

Тогда стали появляться трубы из других материалов:

1. Меди, плюсом которой считается устойчивость к коррозии, минусом – способность сохранять целостность при низком давлении, не превышающем 5 кПа.
2. Низкоуглеродистой стали, не подверженной воздействию ржавчины. Ее недостаток – сложность в обработке и высокая стоимость. Поэтому для обустройства газопроводов применяются трубы из ПВХ со стальной внешней оплеткой.
3. Полиэтилена. Эластичный и легкий, этот материал не проводит электричество, обходится дешевле других аналогов и выдерживает сильные трансформации без утери целостности.

Подробнее о различный видах газовых труб и особенностях их выбора можно прочесть в этом материале.

Элементы, соединяющие магистраль и отводку, ведущую к потребителю, стали делать из резины. Для таких соединений выбирается термоустойчивая резина, не склонная с рассыханию при избыточной инсоляции.

Выбор материала обусловлен давлением в газопроводе, требуемой пропускной способностью и рассчитывается специалистами.

То же касается соединений. Только профессионал может определить подходящий вид крепления, правильно соотнести его с материалом трубы, техническими условиями эксплуатации.

Варианты соединений газовых труб

Сегодня мастера выделяют 5 видов соединений при монтаже газопровода. Это сварка, используемая для металлических труб, пайка, применяемая для меди и ПВХ, врезка, резьбовое и фланцевое соединения.

Вариант №1 – сварной шов

Стальные трубы обрабатывают при помощи инверторного аппарата или газосварочного оборудования. Подлежащие соединению торцы располагают на расстоянии 1,5-2 мм друг от друга, основательно фиксируют.

В процессе плавления металла сварщик накладывает два шва: основной и страхующий дополнительный.

Полиэтиленовые элементы стыкуют аппаратом, контролирующим достигнутую при нагревании температуру. Для соединения используют фитинг с плавящимся элементом. Нагревая окружающий материал, он превращает смесь в однородную массу. Результатом становится герметичный прочный шов.

Вариант №2 – пайка труб

Пайка встык подходит и для металлических труб, и для изделий из термопластичного полимера. Работа выполняется на модульном агрегате, включающем гидравлический блок, центратор, паяльник и встроенный резак.

1. Торцы элементов, подлежащих спайке, зачищаются от стружки, пыли, инородных частиц. Обезжириваются.
2. При помощи паяльника для полипропиленовых труб детали нагреваются и сближаются до появления на поверхности стыка наплыва толщиной в 1 мм.

По окончании работы соединение оставляется в агрегате до полного остывания. Любое движение в период снижения температуры может стать причиной появления свищей.

Вариант №3 – врезка в трубу

Врезка – это метод, требующий особой квалификации. Она может выполняться горячим способом, при котором в ход идет дуговой сварочный агрегат, и холодным, когда главным инструментом выступает сверлильное оборудование.

Смысл манипуляции в том, чтобы организовать герметичное ответвление от цельной трубы.

Врезка первым методом допустима только при снижении давления в газопроводе до значения 40-50 кг на кв. см. Второй может быть реализован без понижения давления. В том и в другом случае требуется разрешение органов надзора.

Подробнее о том, как врезаться в газопровод читайте далее.

Вариант №4 – использование резьбового соединения

Резьбовые соединения используются на всей протяженности газопровода: от концевых элементов до разных видов ответвлений. Если гибкие резиновые подводки уже снабжены соответствующими насадками, то на металлических трубах зачастую приходится делать нарезку.

Выполняется она следующим способом: поверхность будущей резьбы очищается, обрабатывается напильником, смазывается машинным маслом. Затем при помощи трубного клуппа выполняется нарезка.

Если предполагается состыковать два неподвижных участка газопровода, то соединение газовых труб выполняется посредством муфты. Это отдельный металлический элемент с внутренней резьбой. Наложение его на внешнюю резьбу трубных торцов дает возможность обеспечить плотное прилегание.

Даже идеально выполненная резьба не обеспечивает идеальной целостности стыка. Поэтому для герметизации газовых резьбовых соединений всегда используются дополнительные материалы.

Вариант №5 – фланцевые соединения

Этот способ подходит для труб из меди, стали, полиэтилена. Используется только на участках с низким давлением.

Фланец – это плоская деталь с проделанными в ней отверстиями. Сама деталь служит соединительным элементом. Отверстия в ней предназначены для шпилек и болтов.

Для труб из ПВХ используют специальные фитинги, которые соединяются посредством сварки. В случае с металлическими элементами можно обойтись без нагревания. На них для фиксации фланцев применяют болты.

Материалы для герметизации стыков

В дополнительной герметизации нуждаются резьбовые и фланцевые соединения.

Выбор материала для прокладки осуществляется с учетом того, что она должна:

• выдерживать предусмотренные проектом нагрузки, в том числе перепады давления;
• нивелировать дефекты уплотняемой поверхности;
• заполнять пространство между соединенными элементами.

То есть прокладка должна быть эластичной, прочной и плотной. Самым известным материалом, соответствующим этим требованиям, является лен. Льняная прядь активно используется для уплотнения стыков газо- и водопроводов.

Более современные материалы – пасты, нити, герметики, лента ФУМ применяются чуть реже: из-за более высокой стоимости и некоторой консервативности опытных специалистов.

Плюсы и минусы льняной ленты

Льняная лента плотно наматывается на резьбу, создавая плотную прослойку. Плюсы способа – дешевизна, высокий уровень адгезии, прочность зафиксированного стыка.

Минусы – разрушение льна со временем, сложность демонтажа, высокие требования к опыту специалиста.

Если соединение газовых труб на проложенной льном резьбе выполнено со слишком большим усилием, прокладка может порваться. Такой стык не будет герметичным. Поэтому лучше, если манипуляция будет поручена опытному мастеру.

Пасты на основе масел и смол

Масляные и смоляные составы не затвердевают. Нанесенная на стык субстанция остается вязкой долгое время, эффективно противостоит проникновению газа во внешнюю среду.

Большой плюс – легкое нанесение, справиться с которым под силу даже начинающему слесарю. Минусы – отсутствие неподвижной фиксации, низкая устойчивость к давлению.

При повышении давления в газопроводе паста постепенно выдавливается из соединения.

Высыхающие пасты-герметики

Основой этих составов являются растворители. После нанесения вещество высыхает, обеспечивает прочную фиксацию. Может использоваться отдельно или в паре с льняной подмоткой для газовых соединений.

К преимуществам высыхающих герметизирующих паст специалисты относят прочность получаемых соединений. Кроме того, состав легко наносить: во время обработки он выступает в роли смазки, а засыхать начинает, уже находясь в резьбовом зазоре. Из недостатков выделяют склонность к усадке.

Анаэробные клеевые составы

Вязкий, полимеризующийся без усадки клей – лучший герметик для резьбовых и фланцевых газовых соединений. Заполняя пространство в стыках, он застывает только там, снаружи оставаясь жидким и вязким.

Излишки клея легко удалить с поверхности, а доза, попавшая внутрь, останется на нужном месте и быстро полимеризируется.

Единственным недостатком анаэробного клея является невозможность его использования при низких температурах. При сильном минусе резко увеличивается время полимеризации. А в некоторых ситуациях она может и вовсе не наступить.

Уплотнительная нить из нейлона

Принцип использования нейлоновой нити схож со способом применения льняного волокна: материал наматывается на внешнюю резьбу одного элемента, а затем прижимается внутренней резьбой другого.

К преимуществам относятся:

• низкая стоимость;
• широкий температурный диапазон, верхняя граница которого зафиксирована на отметке в 130 градусов;
• возможность использования в условиях повышенной влажности;
• надежность обработанного соединения.

Среди недостатков выделяют необходимость придания резьбе шероховатости – на гладком металле материал крайне сложно удержать. Кроме того, нейлоновая нить не подходит для уплотнения стыков труб диаметром более 80 мм.

Лента из фторопласта

ФУМ лента – относительно новый вид уплотнителя, но достаточно популярный. Ее основные преимущества – эластичность, химическая устойчивость и термостойкость.

Ленту легко наматывать, она имеет длительный срок службы, подходит для металлических и полиэтиленовых труб.

Однако имеются и недостатки. Это низкий уровень герметизации соединений больших диаметров и чувствительность к неровностям – шероховатости, зазубрины, металлическая стружка легко могут нарушить целостность ленты.

Способы проверки герметичности соединений

Герметичность газопровода проверяется участками. В ситуации с многоквартирными домами выбирается сегмент от места ввода топлива в здание до кранов бытового оборудования.

На концы участка ставятся заглушки. В трубах нагнетается давление, превышающее нормативные показатели на 25%. Падение давления является поводом для проверки соединений.

Целостность стыков, ответвлений и мест подключения оборудования проверяется двумя способами:

1. При помощи индикатора утечки газа.
2. Посредством нанесения мыльного раствора, эмульсии.

В первом случае об опасности оповестит цифровой, звуковой или цветовой сигнал прибора. Во втором необходимо следить за появлением пузырей. Их наличие свидетельствует о нарушении целостности соединения.

Выводы и полезное видео по теме

На видео разобраны три способа герметизации стандартных резьбовых соединений:

Получив представление о материалах, из которых делаются трубы для газопровода, видах соединений и методах герметизации, становится понятно, что все работы лучше поручать профессионалам. Опытный мастер сможет выбрать оптимальный способ стыковки, подходящий герметик, грамотно проверить целостность соединения.

Если у вас есть опыт герметизации соединений, вы в курсе новинок рынка герметизирующих составов, пишите. Наш сайт посещают и новички, и те, кому есть чем поделиться. Обменивайтесь опытом, знаниями, задавайте вопросы. Форма ниже позволяет сопроводить комментарий фотографиями, схемами, набросками.

Герметизация газовых труб различными видами герметиков

Для передач газа на расстояния обычно используют пластиковые или металлические трубы. Безусловно, одной трубы не может быть достаточно, поэтому их нужно соединять между собой. Для того, чтобы предотвратить утечку газа через соединительные фитинги, резьбовое соединение нужно обязательно дополнительно герметизировать. Эта операция выполняется при помощи специальных герметиков для труб, уплотнителей, и тому подобных. Ниже будут представлены самые популярные из них.

Льняную прядь или лен в комплекте с суриком из свинца на олифе в нашей стране является самым известным и популярным способом герметизации соединений труб.

При помощи пряди из льна в большинстве квартир и домов происходит установка как газовых, так и водопроводных труб. Во-многом из-за того, что это прописано в СНиПе. Иногда вместо сурика из свинца используется его железный аналог, но он обладает явным недостатком – отсутствием защиты от ржавчины. В некоторых случаях суриком вовсе пренебрегают и устанавливают соединение без него. Это значительно увеличивает вероятность развития коррозии в резьбовых соединениях.

Герметизация соединений труб льном имеет ряд неоспоримых преимуществ:

• Доступность и дешевизна.
• Высокий уровень адгезии после высыхания олифы.
• Прочная фиксация за счет больших усилий при затяжке соединения.

Однако у этого устаревшего способам герметизации много недостатков:

• Для правильной установки труб нужно владеть профессиональными знаниями.
• Слишком большое усилие при затяжке резьбы может привести к повреждению детали.
• Со временем в системах подачи газа или отопления могут начаться протечки из-за разрушения структуры льна, поэтому ремонт системы нужно проводить вовремя.
• Сложный демонтаж. Нередко приходится разогревать соединения до момента выгорания льна.

Таким образом, использование льна при герметизации чревато возникновением некоторых проблем, зато это позволит при хорошей надежности сэкономить на покупке.

Незатвердевающие пасты

Этот вид герметика является надежным и недорогим способом предотвратить вероятность протек. Сам материал достаточно прост в монтаже. Незатвердевающие пасты представляются собой вязкую субстанцию, в основе которого лежат масла, синтетические смолы и наполнители. Стоит отметить, что этот материал можно использовать только для трубо- и газопровода низкого давления.

Преимущества незатвердевающих паст:

Удобство монтажа, нужно просто смазать поверхность резьбы.

• Легкость затяжки.
• Простой демонтаж системы.

Теперь перейдем к минусам этого материала:

• При высоком давлении герметизирующий материал постепенно выдавливается из резьбового соединения.
• Хорошо уплотняет только соединения с низким давлением.
• Нельзя использовать при маленьком резьбовом зазоре.
• Нет прочной фиксации соединения.

Итак, можно сделать вывод, что незатвердевающие пасты являются хорошим способом герметизации, они надежны и не ударят по вашему кошельку, однако подходят только для систем с низким давлением.

Герметики на основе растворителей

Этот материал представляет собой высыхающую пасту. Самый просто и логичный способ герметизации резьбовых соединений. Этот герметик появился на российском строительном рынке относительно недавно, а чаще всего его используют вкупе с леном, что сказывается на эффективность герметизации.

Преимущества герметизационных материалов на основе растворителей:

• Высыхание пасты уже в резьбовом зазоре, что предотвращает возможность выдавливания пасты из стыка.
• Смазывание резьбы, что облегчает монтаж.
• Высокий уровень фиксации.

Стоит отметить недостатки этого материала, среди которых:

• Существует необходимость подтяжки соединения.
• Герметик усаживается при фиксации большого резьбового зазора.

Ленты из фторопласта (ФУМ)

Это тонкая пленка в настоящее время получила большую популярность в нашей стране, а еще пару десятков лет назад найти её на нашем рынке было практически невозможно.

К достоинствам ФУМ ленты относят химическую стойкость и легкость при монтаже. Лента из фторопласта имеет целый ряд недостатков. Например, она не обеспечивает высокого уровня герметизации, имеет вероятность выскакивания из резьбового соединения в случае изменения температуры со всеми вытекающими последствиями. Низкий уровень герметизации соединений, подвергающихся вибрациям, плохая герметизация соединений диаметром больше ¾ дюйма и слабые герметизирующие свойства на высококачественной резьбе.

Универсальная уплотнительная нить.

Эта лента производится из нейлона и пропитывает специальным составом. Самыми популярными из них являются нити компаний «Локтайн 55» и «Унилок» (производится в Европейском Союзе) и «Рекорд», производящиеся в России.

Достоинства универсальной нити:

• Простота использования
• Самый совершенный метод герметизации резьбовых соединений в наше время.
• Невысокая стоимость.
• Высокая надежность соединения.
• Выдерживает температуру до 130 градусов Цельсия.
• Отлично герметизирует трубопровод для газа.
• Возможность монтажа при низкой температуре или на мокрое покрытие (остальные виды герметиков нельзя использовать в таких условиях).

Недостатки универсальной нити:

• Нельзя использовать при монтаже нефтепровода.
• Не самая надежная герметизация труб большого диаметра.
• Необходимость наличия шероховатостей на резьбе.

Универсальная уплотнительная нить почти не имеет недостатков и имеет относительно низкую цену, поэтому такой способ герметизации можно назвать оптимальным.

Анаэробные клеи герметики

Этот материал обладает хорошей вязкостью и жидкой консистенцией. Они могут находит долгое время на открытом воздухе без изменения своих свойств. При попадании в резьбовые соединения, где нет воздуха, они полимеризуются без усадки. В итоге получается очень прочное и твердое вещество, по свойствам похожее на пластмассу. Оно обеспечивает отличную герметизацию и полностью заполняет зазор в резьбе вне зависимости от давления жидкости или газа в трубах. Важным преимуществом анаэробных клеев является то, что они превращаются в твердую субстанцию только в резьбовых соединениях, а на открытом воздухе сохраняют жидкую форму и не забиваются оборудование и клапана. Их можно легко удалить с поверхности. Этот материал широко используют в промышленности.

Анаэробный клеи можно легко нанести прямо из упаковки. При проведении объемных работ, стоит воспользоваться дозаторами. Разные виды клеев имеют различное время полимеризации вещества, от 3 минут до нескольких часов. Выбор конкретного клея зависит от технической задачи. Если вам нужен быстрый монтаж, то стоит воспользоваться клеем с небольшим временем затвердевания. В ситуации, когда соединение необходимо отрегулировать, то тут можно выбрать клей, который приобретает окончательную форму спустя некоторое время.

Разобрать соединение, уплотненное при помощи анаэробного клея, можно при помощи обычных инструментов. После затвердевания клей не обладает токсичностью, что позволяет использовать его для пищевой промышленности. Рабочая температура анаэробных герметиков составляет от -55 до +150 градусов Цельсия. Некоторые виды клея могут выдерживать до +200 градусов. При кратковременном воздействии более высоких температур они могут продолжать выполнять свою работу без изменения свойств.
Стоимость анаэробных клеев выше, чем других видов герметиков. Однако они полностью отрабатывают объявленную цену. Надежность соединения с использованием анаэробного клея значительно выше, чем любого другого материала. Каждый хозяин выбирает для себя, что для него важнее: уверенность и надежность или вероятность получения больших убытков в случае поломки системы.

К несомненным преимущества анаэробного клея-герметика относят простоту в использовании, уплотнение резьбы вне зависимости от усилия, просто монтажа системы благодаря смазывающим свойствам, способность выдерживать больше давление газа или жидкости, лучшее соотношение цены и качества, сохранение жидкой формы на открытом воздухе.

К недостаткам этого вещества относят невозможность использования в среде окислителей и кислородной среде и при низких температурах в связи с увеличением времени полимеризации. Применять этот состав можно исключительно на сухой резьбе и не рекомендуется при монтаже труб, диаметр которых составляет больше М80.

Соединение газовых труб

Небольшие сварные трубы из стали обычно применяют для газопроводных систем с сечением 1/2-2. Резьбовые стальные трубы, не обладающие швом, применяют в газопроводах, сечение которых значительно больше отметки соединение газовых труб 1/2-2.

Оптимальным выбором для части газопровода, расположенной под землей, являются битумизированные бесшовные трубы из стали. У них есть наиболее подходящее резьбовое соединение и джутовая оболочка. Регулярно используются битумизированные и раструбные стальные оболочки. Зачастую в газопроводных системах используют такой же принцип соединения друг с другом, как и у водопроводных. Такой метод называют фитингом. Он заключается в том, что раструбы уплотняют по типу канализационных труб, а сварные скрепляют между собой.

В качестве уплотнителя обычно выступает материал из конопляных волокон, предварительно пропитанный льняным маслом или олифой. Не стоит использовать уплотнители, которые могут вызывать затруднения при последующем демонтаже, закупоривая соединения или препятствуя ему.

Запорные краны газопровода могут закрываться двумя способами: вручную или ключом. Их не нужно уплотнять, а точно подгонять плотно друг к другу.

В подвальных помещениях трубы не обязательно закрывать, монтировать их стоит с соблюдением зазора между стеной при помощи скоб и хомутов. В местах прохода труб через стену или в месте их перекрытия они покрываются специальной защитной трубкой. Соединение труб должно находится не на самом переходе, а до и после него.

В шлакобетонной кладке систему газопровода нужна защищать, например, антикоррозийной краской или другой изолирующей оболочкой. Трубы, проходящие в пазах стен, закрепляются на них крюками, а пазы качественно заделываются.

Если в кладке был предусмотрен дымоход, то газопровод должен его огибать.

Чем лучше уплотнить резьбовое соединение на газовой трубе

Герметизация газовых труб — весьма ответственный процесс, который осуществляется во время монтажа или ввода оборудования в эксплуатацию. Герметик для газовых соединений должен быть надежным, ведь от этого зависит безопасность жильцов частного или многоквартирного дома.

В качестве герметизирующего средства могут использоваться как специальные составы, так и нити на основе синтетических или натуральных материалов.

Уплотнение резьбовых стыков при помощи льняной нити — один из самых старых и проверенных методов. Лен реализуется в любом сантехническом магазине, на рынках.

При покупке нужно обязательно обратить внимание на следующие признаки:

• эластичность нити;
• отсутствие мусора, неприятного запаха;
• малую толщину прядей.

Лен в чистом виде начинает быстро гнить при контакте с водой, при температурных перепадах, а в системах отопления он и вовсе выгорает. Кроме того, материал не способствует профилактике ржавления металлических труб и фитингов, в отличие от более современных герметиков.

Чтобы нивелировать эти недостатки, нить пропитывается специальными составами (пастами). Часто используется густотертый натуральный сурик. Самый дешевый вариант — сделать пасту самому, взяв белила и добавив олифу, пока не получится масса наподобие сметаны. Ее наносят на льняную нить тонким слоем, размазывают и подсушивают материал.

Свинцовый сурик больше подходит для работы со стальными трубами: он окисляет верхний слой железа до нерастворимого соединения, которое не пропускает кислород, работая по типу воронения. В магазинах также реализуются готовые пасты-уплотнители льняных нитей:

1. Unipak (мыло, мел, парафин, вода, минеральное масло).
2. Multipak (парафиновое масло с минеральными добавками).
3. Pastum GAS (органические связующие, специальные наполнители, присадки и противокоррозионные добавки).
4. Gebatout 2 (белое минеральное масло, загуститель, синтетический полимер, минеральный наполнитель).

Если указанных средств под рукой нет, для лучшей герметизации газовых соединений можно пропитывать лен обычной масляной краской или автомобильными герметиками.

Работу производят так: от общего мотка отделяют прядь льна толщиной в 2 спички, наматывают на резьбу, начиная с дальнего конца и заканчивая на торце трубы. После этого лен обмазывают пастой, собирают соединение (при закручивании должно ощущаться усилие).

Незатвердевающие пасты

Еще один подходящий герметик для газа или других труб — специальная незастывающая паста в виде вязкой субстанции на основе синтетических смол, акрила и силикона, масел и различных наполнителей. Подобные средства очень просты в работе: их нужно нанести на резьбу и выполнить соединение труб.

Положительные качества паст:

• наличие присадок от ржавления металла;
• быстрота и легкость затягивания резьбы;
• простой демонтаж системы;
• отсутствие заедания резьбы во время сборки.

К сожалению, подобные пасты годятся только для труб, находящихся под низким давлением. Если показатель давления будет высоким, состав вскоре выдавится из резьбы. На прочную фиксацию труб тоже надеяться не стоит, как и на устойчивость средств к резкой смене температур, воздействию агрессивных химических веществ.

Лучше всего применять незастывающие пасты со льном или искусственными нитями, чтобы повысить надежность стыка.

Герметики на основе растворителей

Такие средства подвергаются полимеризации и полностью застывают спустя некоторое время после нанесения. Отверждение наступает после испарения растворителя, который присутствует в составе.

Использовать герметики можно вкупе с льняной лентой или самостоятельно. Их достоинства:

• серьезный уровень фиксации;
• прочность и износостойкость шва;
• простота монтажа резьбовых соединений;
• быстрое высыхание;
• невысокая цена.

Материалы низкого качества могут служить несколько меньше, из-за чего резьбу придется периодически подтягивать. Если подобным герметиком уплотнять резьбовой зазор слишком большого размера, со временем шов будет давать усадку.

Ленты из фторопласта (ФУМ)

ФУМ-лента, или фторопластовый уплотнительный материал — уникальное средство, которое широко применяется при обустройстве систем газоснабжения, водоснабжения, отопления и канализации. Фторопласт очень крепкий и гибкий, имеет высокую температуру плавления (около +400 градусов), стоек к действию кислорода, агрессивных жидкостей, низких температур (выдерживает до –70 градусов).

Лента или нить из фторопласта не смачивается растворителями, жирами, водой. Оставаясь сухой и прочной, выдерживает повышенное давление в системе. Материал заполняет все неровности резьбы, надежно герметизируя ее и уплотняя стык. В магазинах реализуются нити диаметром 0,4–1,5 мм и ленты шириной 1–1,6 см, поэтому можно без труда подобрать подходящий вариант.

Не переносит материал только регулярной и сильной вибрации: соединение теряет прочность, его герметичность нарушается. Для улучшения технических характеристик шва ФУМ стоит применять совместно с силиконовыми пастами или герметиками.

Ленту ФУМ наматывают так же, как и лен: по ходу резьбы с увеличением слоя от торца трубы. Нужное число витков определяется в каждом случае индивидуально и зависит от зазора в соединении. Обычно резьбу обматывают так, чтобы ее рельеф стал почти незаметным, а при сборке прилагалось серьезное усилие.

Универсальная уплотнительная нить

Универсальные нити являются усовершенствованным вариантом ФУМ-лент и выполняются из более современных материалов. Обычно таковыми служат нейлон с пропиткой герметиком, полиамид с силиконом. Их можно применять в трубах, подающих природный газ, сжатый воздух, а также в водопроводах и канализациях, в том числе — на сырой резьбе и при отрицательных температурах воздуха.

Самыми популярными марками нитей являются:

Подобные нити считаются универсальными благодаря возможности применения на металле и пластике, что весьма актуально для современных систем газопровода. Для данных материалов не является принципиальным состояние труб — они могут быть даже ржавыми, старыми, поврежденными.

После наматывания пропитка нити подвергается мгновенной полимеризации, и соединение можно будет пускать в эксплуатацию сразу же, без выжидания времени. Это делает универсальные нити пригодными для экстренного ремонта и устранения чрезвычайных ситуаций.

Анаэробные клеи-герметики

Гелеобразные герметики с анаэробным типом отверждения идеально подходят для уплотнения металлических резьбовых соединений. Они проникают даже в самые мелкие трещинки и зазоры и подвергаются полимеризации при прекращении контакта с кислородом. В обычных условиях герметики остаются жидкими долгое время, зато по мере застывания они превращаются в прочную массу наподобие пластика.

Применять анаэробный герметик очень просто. Его можно нанести на резьбу при помощи кисточки или выдавив из тюбика, потом размазать и закрутить соединение. Через 15–60 минут стык полностью скрепится, но до начала эксплуатации газового оборудования должны пройти еще сутки. Самыми популярными марками анаэробных составов являются:

Соединение газовых труб

Габаритные трубы из стали, имеющие сварные швы, обычно используются для газопроводов с сечением ½–2. Трубы, являющиеся бесшовными, подходят для более крупных соединений в газовой системе. Под землей лучше всего прокладывать стальные битумизированные трубопроводы без швов, которые имеют не сварные, а резьбовые стыки. Принцип сцепления у их частей аналогичен тому, что применяется у водопроводных (по типу фитингов). Раструбы в этом случае уплотняются современными герметиками или льном со специальной пропиткой.

Запорные краны газопроводов герметизировать нежелательно, ведь в этом случае их будет проблематично открыть при срочной необходимости. Такие краны следует плотно подгонять друг к другу и закрывать вручную или ключами. В подвальных помещениях трубы стыкуют хомутами и скобами, а там, где они проходят через стену, защищают особым чехлом. В шлакобетонной кладке поверхность газопровода дополнительно покрывают изолирующей антикоррозионной краской.

Герметики для соединений газовых труб — необходимые составы и приспособления, игнорировать применение которых нельзя. Они обеспечивают должный уровень надежности стыков и позволяют продлить срок службы оборудования.

Как уплотнить резьбовое соединение под газ. Герметик для газовых соединений

Важнейший этап – прокладка газопровода к зданию от основной магистрали. В процессе выполнения данных работ обязательно возникнет необходимость в соединении трубопроводов.

Как соединять газовые трубы при подключении дома к магистрали?

Резьбовое соединение газовых труб

Важным параметром при соединении стальных трубопроводов является их сечение. Для размеров ½-2 дюйма используются сварные стальные трубы с резьбой. Для размеров свыше 2 дюймов применяются бесшовные цельные стальные трубы в джутовой оболочке с раструбным или резьбовым соединением.

Газопроводные стальные трубопроводы совмещаются аналогично элементам водопровода с использованием фитингов. Для уплотнения соединений применяется специальное конопляное волокно, пропитанное олифой или льняным маслом. При этом не допускается использование любых уплотнителей, затрудняющих разборку газовых труб. Установка кранов перекрытия также осуществляется без уплотнения.

После прокладки или ремонта обязательна проверка газопровода по окончании работ. Для этого необходимо перекрыть все отводы и подать в трубопровод воздух под давлением в несколько раз больше давления газа. Если в течение 5 мин. давление падает более чем на 20 мм водяного столба, имеет место потеря герметичности. В большинстве случаев пропуски фиксируются в местах соединения труб, однако проверять следует весь участок.

При условии правильного выбора фитинги являются достаточно надёжным соединением для газовых труб. Они должны как можно плотнее прижиматься к трубам по возможности без использования дополнительного уплотнителя. Такая предосторожность необходима, чтобы не усложнять возможную разборку трубы. При соединении стальных газовых труб фитингом рабочее давление не должно превышать 5 бар.

В котельных газопроводы соединяют резьбовыми муфтами на короткой и/или длинной резьбе. Для уплотнения стыков используют льняную прядь с суриком, смешанную со свинцовыми белилами или затёртую на натуральной олифе. Уплотнительную прядь наматывают на нарезку тонким ровным слоем.

Сварка газовых труб

Для совмещения трубопроводов можно использовать устройства электродуговой и газовой сварки. Сначала подготавливаются кромки соединяемых труб. Чтобы получить качественный шов, их необходимо очистить от любых загрязнений. После этого нужно сделать скос. Он позволяет получить прочный и герметичный шов, поскольку расплавленный металл полностью заполняет площадь соединения.

В большинстве случаев используется ручная или полуавтоматическая электродуговая сварка. При электродуговой сварке оптимальный диаметр электродов от 3 до 4 мм. Толщина стенок газовых трубопроводов должна быть не более 5 мм. Помимо подготовки кромок (ширина минимум 1 см) необходимо дополнительно выполнить скосы. Далее осуществляется центровка и прихватка равномерно в 3-4 местах. После этого выполняется сварка в 2 слоя. Чтобы получить герметичное соединение, при выполнении окончательного шва важно захватить прилегающие зоны изделий.

При газовой сварке обычно хватает одного прохода. Толщина стенок газовых трубопроводов должна быть не более 4 мм. В противном случае зона шва будет перегреваться, что негативно скажется на прочности соединения. Чтобы избежать непровара, окончание шва нужно выполнять с некоторым наложением. При выборе материала присадки следует учитывать марку стали газовой трубы.

Полиэтиленовые трубы

Полиэтиленовые трубы имеют высокую плотность, поскольку производятся под низким давлением. Газовые трубы из полиэтилена не страдают от коррозии, не дают трещин при перепадах температур, имеют другие важные преимущества в вопросах безопасности эксплуатации. Например, полиэтилен не подвержен электрохимическому воздействию, остаётся нейтральным к газам и жидкостям. Эластичность и прочность позволяет использовать данный материал при температурах до -45°C.

При этом полиэтиленовые трубы мало весят и достаточно просто соединяются. Для совмещения трубопроводов используются простые в обращении и не требующие существенных затрат специальные сварочные аппараты, а также электросварные фитинги. Важная деталь: в настоящее время в дома заводятся исключительно стальные газопроводы, а полиэтилен можно использовать уже внутри зданий.

Добавить в закладки

Газовые трубы: их монтаж и соединение

Трубопровод для газовых приборов является одновременно средством нормальной работы газового оборудования и защитным средством от утечки газа из газопровода, угарного газа и т.д. Учитывая это, монтаж и соединение в данной части системы газоснабжения должны выполняться с особым вниманием.

Монтаж газовых труб должен производиться с особой осторожностью и аккуратностью.

Виды газовых труб и их монтаж

Небольшие стальные сварные трубы обычно применяются для газопроводов с сечением 1/2-2. Стальные трубы с резьбой , не имеющие шва, применяются в газопроводах, сечение которых намного больше отметки 1/2-2.

Правильным выбором для подземной части газопровода являются стальные битумизированные бесшовные трубы, у которых есть специальная джутовая оболочка и наиболее подходящее резьбовое соединение. Также часто используются раструбные стальные и битумизированные оболочки.
Сейчас в газопроводах для стальных труб используют то же соединение друг с другом, что и для водопроводных. Этот метод называется фитингом. Принцип его заключается в том, что легкие сварные трубки сваривают, а раструбные уплотняют по типу канализационных.

В подвальных помещениях трубы необходимо оставлять открытыми.

Уплотнителем выступает материал на основе конопляных волокон, предварительно пропитанный олифой и льняным маслом. Не стоит применять уплотнители, которые в дальнейшем будут усложнять процесс разборки труб, закупоривая соединение или каким-то иным образом препятствуя ему

В целях перекрытия газа в газопроводе есть запорные краны. Они могут закрываться двумя способами: при помощи ключа и вручную. Краны не нужно уплотнять. Точно подогнанные корпус и конус плотно прилегают друг к другу.

В подвальных помещениях трубы должны оставаться незакрытыми. Их монтаж осуществляется с зазором к стенам с помощью хомутов и скоб. В местах перехода труб через стены или на месте их перекрытия они покрываются дополнительной защитной трубкой. должно находиться не в самом переходе, а до или после него.

В шлакобетоне и шлакобетонной кладке трубопровод необходимо защищать, к примеру, противокоррозионной краской или специальной изолирующей оболочкой. Трубы, которые проходят в пазах стен, прикрепляются к стене крюками, а сами пазы плотно заделываются.

Поскольку в кладке с дымоходами газопровод должен огибать его, нельзя заделывать.

Особенности монтажа вытяжной трубы для газовых приборов

Осуществляя монтаж газовых приборов отопления, а также масляных радиаторов, необходимо должное внимание уделять вопросу грамотной организации выведения продуктов сгорания из помещений.
И это правильно, поскольку, помимо создания безопасной среды для человека, они повышают эффективность работы самих приборов отопления, способствуют их более продуктивной и экономичной работе.

Перед тем как начать монтаж таких приборов, нужно вычислить параметры газоотводного канала, вследствие чего будет обеспечен отвод нужного количества продуктов горения из помещения.

Для определения диаметра газоотводного канала необходимо учитывать:

1. Количество продуктов сгорания.
2. Мощность приборов отопления.
3. Разницу температур наружного воздуха и продуктов сгорания.
4. Высоту трубы дымохода.

Установка для газовых приборов, в соответствии с правилами, проводится рядом с внутренними стенами и возле перегородок из негорючих материалов. При необходимости разрешается также монтаж их во внешних стенах, также из негорючих материалов. В данном случае, чтобы избежать появления конденсата при отводе продуктов сгорания, стены с внешней стороны утепляются.
Если в помещении отсутствует стена, которая является пригодной для размещения вытяжных труб в ней, нужно использовать коренную или насадную трубу для газового прибора.

В трубам необходимо обеспечивать максимально открытый доступ.

Монтаж газовых приборов, у которых отсутствует соединение к дымоходному каналу, осуществляется исключительно в таком месте, где для каждой горелки будет выделено не менее 5 м3 свободного пространства. На небольшой водонагреватель, не оснащенный вытяжкой продуктов сгорания газа, необходимо отводить не меньше 6 м3. Газовая колонка для душевой комнаты или ванной должна иметь вытяжку для продуктов сгорания газа и свободное пространство не меньше 10 м3.

Если в помещении, где проводится монтаж газовой плиты, мало необходимого объема, то над ней нужно сделать вентиляционный отвод. Поскольку газовые приборы используют воздух из помещения для горения, нужно обеспечить его свободный доступ. С этой целью под дверью пола оставляют небольшую щель (площадь щели выводится из расчета: на каждые 1000 ккал/ч мощности газового прибора необходимо не меньше 10 см2).

Все приборы для обогрева, газовые колонки и т.п. оснащаются предохранителем для перекрытия газа в том случае, если погаснет огонь.

Монтаж газовых обогревательных приборов всегда нужно проводить с подсоединением к дымоходу во всех случаях, кроме одного: если это обогреватель с закрытой камерой сгорания. Тогда отвод продуктов сгорания и подвод воздуха к горелке отделены от помещения. К дымоходу, площадь сечения которого равна 200-220 см2, можно подключить пару газовых приборов на один этаж с расходом газа 8 м3/час. Расстояние между вводами в дымоход по высоте должно составлять не меньше 30 см. Чтобы подсоединить четыре газовых прибора из одной квартиры с расходом газа 12 м/ч, на одном этаже нужен дымоход с площадью сечения не меньше 300 см2. Соединение газовых приборов с одним дымоходом на разных этажах недопустимо.

Дымоходы газовых приборов располагаются над крышей таким же образом, что и обычные дымоходы. Когда при реконструкции дома невозможно использовать для отвода продуктов сгорания газа печной старый дымоход, делают новый дымоход из труб, которые соединяют с задним фасадом дома. Эти трубы изготавливаются из стальных оцинкованных листов, и, в отличие от труб для отвода продуктов горения жидкого и твердого топлива, соединение их осуществляется стыками, которые направлены в противоположную сторону от движения газов.

Во время ремонта или перестройки, когда может нарушиться герметичность газопроводных труб, необходимо по окончании работ проверить их целостность. С этой целью в трубы пускают воздух под давлением, которое в два раза превышает то давление, что необходимо в них при проходе газа (приблизительно 500 мм вод. ст.).

Перед проверкой нужно перекрыть отводы. Если в течение пяти минут падает более чем на 20 мм вод. ст., то нужно искать повреждение в трубе (предполагаемые места повреждений нужно смочить мыльной водой). Газопровод для жидкого газа проверяют на герметичность таким же образом под давлением 1200 мм вод. ст.

Герметизация газовых соединений — самый ответственный этап в процессе и подключения газового оборудования. И в том и в другом случае необходима, обязательна профессиональная поддержка жильцов, оказываемая местной газовой службой или частной сертифицированной организацией. От выбора герметика и техники уплотнения газовых соединений зависит в первую очередь жизнь и безопасность человека и, конечно, качество газоснабжения отдельно взятого жилого объекта.

Виды газовых соединений

Если рассматривать газопровод в многоэтажном жилом доме, то он представляет собой коммунально-сетевой тип трубопровода, для которого характерны следующие виды соединений труб:
Неразъемные сварные
Разъемные фланцевые
Разъемные резьбовые

Неразъемные соединения не нуждаются в уплотнении, т.к. производятся методом сварки, «превращая» несколько труб в единую линию. Сварные соединения считаются наиболее надежными и безопасными с точки зрения утечки газа, однако не дают возможности замены участка трубопровода при проведении ремонтных или профилактических работ. Проще говоря, если в период эксплуатации газопровода появилась необходимость разобрать и заменить какую-либо его часть, сделать это на сварных соединениях невозможно. Кроме того, они довольно часто подвергаются коррозионному воздействию и не могут в полной мере противостоять коррозионным разрушениям. Есть и еще одна тонкость. В процессе сварки допускается сужение сечения трубы, что в период эксплуатации системы провоцирует потерю давления и не стабильную подачу газа потребителю.

Фланцевые соединения газопровода необходимы на протяженных участках, в местах присоединения арматуры или контрольно-измерительной техники. Фланцы — как соединительные детали — характерны для труб большого диаметра. Они позволяют при абсолютной герметичности соединения проводить испытательные, профилактические, ремонтные работы с возможностью дальнейшего использования трубы и самого соединения после замены уплотнительного материала. Что отвечает современным требованиям проектирования и прокладки трубопровода с целью грамотного расхода выделенных денежных средств и высокой скорости замены вышедшего из строя участка.

Резьбовые соединения являются самыми распространенными и частыми на пути распределения газа по квартирам. Герметизация резьбовых соединений газопроводов — процедура, с которой специалисты газовой службы сталкиваются ежедневно. Ее же может освоить и среднестатистический потребитель, если выберет в качестве герметика материал простой и удобный в применении, а главное — гарантирующий 100%-ную защиту от утечек.

Требования к герметикам для газовых труб
Разрешение на допуск к работе с газом, подтвержденное соответствующими сертификатами
Вибрационная устойчивость
Устойчивость к перепадам рабочего давления и температур
Защита резьбы от коррозии
Простой монтаж
Возможность демонтажа
Долговечность и надежность соединения

Всем этим требованиям в полной мере соответствуют (и даже превосходят) следующие современные герметики:
1. Анаэробные гели и СтопМастерГель
2. Полимерные уплотнительные нити Рекорд и Sprint

Герметизация газовых труб с помощью этих герметиков проходит с некоторыми особенностями. Расскажем об этом ниже.

1. Анаэробные гели предназначены для уплотнения металлических резьбовых соединений. Имеют допуск на работу в системах природного и сжиженного газа. Представляют собой вязкий по консистенции гель, которые наносят из тюбика прямо на резьбу и равномерно распределяют. Анаэробными эти гели называются потому, что образуют прочный полимер уже внутри соединения, после сборки. Время полимеризации геля составляет от 5 до 30 минут в зависимости от разновидности.

Гели СантехМастерГель и СтопМастерГель — отличное решение для плановых работ по подключению газового оборудования, замены резьбового соединения, профилактики. Не требуют обучения и дополнительного инструментария при монтаже. Допускают сборку соединения без затяжки гаечным или сантехническим ключом. Оставляют возможность демонтажа соединения вне зависимости от срока сборки. СтопМастерГель «Красный» демонтируется с некоторым усилием и при нагреве резьбового соединения строительным феном.

2. Полимерные уплотнительные нити Рекорд и используются для уплотнения как металлических, так и пластиковых труб. Что в современных системах газопровода очень актуально. Нити наматывают как на новую чистую резьбу, так и загрязненную, мокрую, «видавшую виды». Чистота и состояние резьбы не принципиальны для качества намотки и эффективности этого герметика.

Уплотнительные нити выпускают в небольших удобных боксах, где уже предусмотрен аккуратный резак. Нить Sprint — с улучшенной пропиткой и плоским сечением — первая в России нить со сменными катушками. Бокс для нити Sprint сделан так, что можно визуально контролировать расход и остаток продукта. А когда тот закончится, без проблем установить новую катушку и продолжить использование. Это удобно для хранения герметика и в целях его экономичного расхода.

Основное преимущество уплотнительной нити — мгновенная полимеризация. Технология такая — намотали нить на резьбу, собрали соединение, подключили трубу к оборудованию или соединили две трубы (зависит от поставленной задачи). Не нужно ждать, когда соединение «схватиться», застынет, систему можно запускать сразу. Именно эта особенность делает полимерную нить незаменимой в условиях форс-мажора и когда сроки выполнения работ поджимают.

Общие преимущества современных уплотнителей для газовых труб
Имеют широкую сферу применения: допущены к системам природного и сжиженного газа, воды и питьевой воды, сжатого воздуха
Не дают усадки и расширения при полимеризации
Имеют высокий класс защиты резьбы от коррозии за счет синтетического состава
Работают при температурном режиме от -60 до +150°C, при рабочем давлении 40 атмосфер и выше
Одинаково эффективны для газопроводов низкого, среднего и высокого давления
Соединение газовых труб на резьбе с герметиками последнего поколения получают гарантию от производителя на 20 лет защиты от утечек

Купите современные качественные герметики прямо сейчас напрямую от производителя на нашем сайте! Посмотреть весь ассортимент уплотнителей Вы можете в разделе .

Существует множество разновидностей труб. У каждого из видов есть свое значение и функции. Выбор в большинстве случаев зависит от типа коммуникаций и выполняемых функций. Есть также и универсальные трубы, которые могут быть использованы в разных системах. Но их также нужно знать и отличать.

Дело в том, что, в случае неправильного выбора, могут быть самые разные последствия. И если выбор неправильных труб холодного водоснабжения может исключительно нанести ущерб материальному положению хозяев и соседей, то неправильное соединение или выбор газопроводных или труб отопления может стоить здоровья и даже жизни.

Поэтому не стоит мешкать, в особенности с газификацией.

Виды газовых труб

Еще совсем недавно вопрос о видах труб для газификации и не стоял бы, потому что они были из одного единственного материала – стали. И все, никакой альтернативы и выбора. Но времена идут, технологии не стоят на месте, и сейчас сталь потихонечку вытесняет полимер. А именно, специальный полиэтилен, который производится под низким давлением, соответственно, имеет высокую плотность.

Помимо этого, у полиэтилена есть ряд завидных преимуществ, причем и в вопросе безопасности использования.

Газовые трубы ПНД не ржавеют, не поддаются коррозии и не дают трещин, даже при перепадах температуры. Для газа такая устойчивость очень важна, потому как должно сохраняться постоянное давление, а микротрещина чревата опасной утечкой.

Полиэтилен не вступает в химическую реакцию и остается нейтральным к жидкостям и газам. Благодаря прочности и эластичности материал может монтироваться даже при минусовой температуре и не терять прочности и своих проводных способностей до -45 градусов. К тому же он не является проводником электрического тока, соответственно, не подвержен электрохимическому разрушению.

И еще одно преимущество – малый вес и простота соединения, что добавляет популярности.

Однако здесь следует учитывать следующую важную деталь. Газопроводные трубы, заводимые в дома, прокладываются исключительно из стали, полиэтилен используется уже внутри квартир.

Соединения газопроводных труб

Важной деталью в соединении газовых труб является их сечение. То есть, в случае с размерами сечений ½-2 дюйма, применяют сварные трубы из стали с резьбой. В случае же если сечение превышает 2 дюйма, применяются цельные бесшовные стальные трубы. Они идут в специальной джутовой оболочке. Соединение у них идет резьбовое либо раструбное. Совмещение газопроводных стальных труб аналогично с водопроводными элементами. Для этого используются специальные фитинги. Для того чтобы уплотнить соединения, следует использовать специальное конопляное волокно, которое можно пропитывать льняным маслом или олифой. Также здесь есть ограничения: уплотнители, которые затрудняют разборку труб, применять категорически нельзя.

Также при совмещении труб краны перекрытия, которые устанавливаются, не уплотняются. При этом все элементы должны плотно прилегать.

В случае ремонтных работ, обязательной должна быть проверка газопроводных труб по окончанию. Для этого необходимо в трубы подавать воздух под давлением, которое в несколько раз превышает давление газа. Обязательно перед проверкой перекрыть отводы. В итоге, если за 5 минут падает давление более чем на 20 мм.в.с., это будет говорить об утере герметичности. Чаще она бывает именно в местах соединения, однако проверять необходимо весь участок труб.

Что в итоге?

Фитинги, которые существуют для газовых труб, являются прочным и надежным соединением, однако их следует выбирать правильно. Они должны максимально плотно быть прижатыми к трубам, но при этом не иметь лишнего уплотнителя. Также допускается соединение газопроводных элементов с помощью сварки. В зависимости от материала, из которого изготовлены изделия, выбирается способ сварки и сварочный аппарат. В случае со стальными трубами – это стандартный электрический, для полимеров аппарат более простой в обращении и требует меньше затрат.

В любом случае, работая с газовыми трубами, необходимо быть предельно внимательными и осторожными, в особенности, когда речь идет о том, чтобы правильно соединить элементы.

Любое резьбовое соединение в отоплении или водоснабжении требует применения различных средств герметизации. Без них резьбовое соединение просто начинает подтекать, что вызывает различные неприятные последствия. В этой статье я расскажу вам о различных способах уплотнения резьбы и их применимости в разных условиях работы. Начнем от простого к сложному.

Уплотнение резьбы при помощи льна и пасты.

Этот способ, пожалуй, самый старый из всех. Здесь в качестве герметизирующего материала применяются льняные пряди, которые для простоты последующей разборки смазываются специальной пастой. Это довольно трудоемкий и непростой способ для новичка в сантехнике, но если хотите, то можете попробовать. Для того, чтобы понять как правильно наматывать льняные пряди на резьбу, предлагаю вам посмотреть следующее видео:

Пригоден такой способ и для водоснабжения и ограниченно для отопления (температура эксплуатации не должна превышать 90º С) но уплотнять им пластиковые резьбы (как у ПНД фитингов) нельзя. При намокании лён намокает и расширяется, при этом пластиковый фитинг может лопнуть. Также, не рекомендовано использовать льняное уплотнение в системах отопления, в которых залита низкозамерзающая жидкость.

Уплотнение резьбы при помощи ФУМ-ленты.

Аббревиатура ФУМ расшифровывается как фторопластовый уплотнительный материал. ФУМ выдерживает температуру от -200º С до 240º С и давление до 30 атмосфер. Поэтому может применяться как в системах отопления так и на водопроводных сетях. ФУМ годится для незамерзающих теплоносителей и прочих агрессивных сред. Для уплотнения резьб на газовых трубах используется специальная газовая ФУМ-лента (она толще водопроводной) . Этот способ герметизации очень простой, лично я предпочитаю герметизировать резьбу именно ФУМ-лентой, но это дело навыка и вкуса. Предлагаю вашему вниманию следующее видео по данному вопросу:

Герметизация резьбы при помощи нити.

/>

Для тех кому лень скручивать лён в жгуты и потом мазать его пастой придумали уплотнительную нить. Нить может быть изготовлена из разных материалов:

• Полиамид — рассчитан на давление 16 атмосфер на воде и 8 атмосфер на газе, имеет верхний порог по температуре 130° С.
• Фторопласт — имеет характеристики идентичные с ФУМ-лентой, но стоит обычно дороже.

Производители смазывают нить специальной смазкой, состав которой они не раскрывают. По моему мнению, фторопластовая нить по качеству лучше и я рекомендую вам именно ее, несмотря на то, что она дороже полиамидной нити. Если хотите узнать как правильно наматывать нить, то смотрите следующее видео:

Применение анаэробного герметика.

/>

• Рабочая температура, для которой предназначен герметик.
• Максимальный диаметр резьбы, которую можно уплотнить этим герметиком.
• Усилие нужно для разборки — существуют герметики с легким, средним и большим усилием разборки. Герметики с большим усилием разборки применяются для больших диаметров резьбы (2,5 дюйма и более). Перед разборкой такое соединение нужно нагревать.

Инструкция по использованию анаэробных герметиков приведена ниже в видео:

Анаэробные герметики применяются в системах водоснабжения, отопления и газопроводах. Диапазон рабочих температур обычно лежит в пределах от-60º до 150° С. Герметики устойчивы к воздействию агрессивных сред и могут применяться вместе с незамерзающими теплоносителями.

Резюме.

В этой статье я рассказал вам максимально кратко о разных способах уплотнения резьбовых соединений. Помните, что выбор уплотнительного материала зависит от условий эксплуатации (температура, давление и так далее), поэтому перед тем как что-то использовать прочитайте инструкцию. Это обезопасит вас от всяких недоразумений. На этом все, пишите вопросы в комментариях, пользуйтесь кнопками социальных сетей.

Источник http://howmaster.ru/elektrooborudovanie/chem-uplotnyat-gazovye-rezbovye-soedineniya-germetizaciya-gazovyh-trub/

Источник http://palitrabazar.ru/raznoe/rezbovoe-soedinenie-gazovyh-trub.html

Источник http://stroysoc.ru/electrical-appliances-and-lighting/kak-uplotnit-rezbovoe-soedinenie-pod-gaz-germetik-dlya-gazovyh/
