Сейчас на дворе весна, середина марта, первое солнышко за долгую зиму ярко светит и греет помогая таять снегу. Настроение на подъёме благо зима уже позади и я в ожидании тепла и новых дел. И уже четвёртая весна как я живу на даче, и единственный источник электроэнергии у меня это своя электростанция. Она так и осталась небольшой, и с последнего отчёта и описания ветро-солнечной электростанции прошёл уже почти год. Пока я не хочу координатно что-то менять так-как надеюсь что дострою дом когда нибудь и сделаю всё по новому, а сейчас всё так сказать было сделано временно и пока работает постоянно.

Из нового в системе добавились три автомобильных аккумулятора, которые я решил поставить на улице так-как они не герметичные. Поставил «временно» в неработающем старом холодильнике, и так они жили там всю зиму, и так там и останутся. Зимой иногда, когда солнца не-было неделями подзаряжал их от бензогенератора автомобильным зарядным устройством. Ниже на фото эти три АКБ по 90Ач, кстати в этом году ёмкость АКБ общая у меня набралась уже приличная и не-было необходимости разряжать АКБ более 50%, по-этому эту зиму АКБ пережили без заметных потерь емкости. Кстати от этих АКБ я ещё варил — занимался сваркой рамы для нового ветрогенератора и другие мелочи. Подробнее смотрите статьи в разделе. Теоретическая ёмкость аккумуляторов если считать по написанной на АКБ сейчас составляет 400Ач.

Провода от АКБ 4кв. они не толстые так-как мощности у меня совсем небольшие, максимум потребление составляет 4-5А*ч, это при том что в домике ещё два АКБ по 65Ач. И иногда потребление бывает до 20А. Так-же и ток зарядки в основном около 10А.

>

Далее фото так сказать моего электрощита, это простой мебельный ящик, в котором я разместил два AGM аккумулятора по 65Ач, а на дверце с внутренней стороны размещены все соединения электропроводки. Снаружи на дверце расположены все нужные приборы (контроллеры, выключатели, розетки 220v, автоматы защиты от КЗ).

>

Контроллер для солнечных батарей Solar30 MPPT, хороший контроллер за свои деньги, работает уже три года безотказно, и я всё-таки считаю что MPPT в нём есть. Я даже сравнивал показания по входу на контроллер и выходу на АКБ, подключал ваттметр и по входу напряжение выше на 2-3 вольта и ниже ток, а на выходе напряжение ниже и ток больше. Ну и две мои солнечные панели по 100ватт с паспортным током на нагрузку 5,7А выдают вдвоём до 14А, а если панели холодные и на ярком солнце выглянувшем из-за тучи то ток до 17А бывает.

>

Этой зимой приобрёл контроллер для ветрогенераторов (справа на дверце небольшая темная коробочка), это обычный и почти самый дешёвый контроллер купленный на алиэкспресс. Он конечно для одного ветряка рассчитан, но у маня два ветряка и я поставил на них отдельные трёх-фазные диодные мосты, и уже постоянное напряжение плюс и минус подал на вход контроллера. Сам контроллер включает торможение при 15.0 вольт, а отпускает ветряки при 13.5 вольт.

>

Так-же имеется и инвертор 12/220 вольт, он закреплен снизу моего «электрощита» . Инвертор я немного усовершенствовал если можно так сказать, я снял верхнюю крышку и установил более тихий вентилятор охлаждения так-как штатный вентилятор довольно сильно шумел. Инвертором пользуюсь не постоянно, только когда нужно накачать воду насосом или включить например паяльник. Всё что работает постоянно я перевёл на 12 вольт.

Из потребителей у меня если вкратце то телевизор 12v 15 дюймов, светодиодное освещение 12v, интернет (вай-фай роутер, 3джи модем) и четыре планшета с телефонами — всё это питается от автомобильных зарядок 12/5v. Всё это хозяйство работает постоянно, но потребляет совсем немного так-как свет слабый экономичный, телевизор тоже. По потреблению примерно 0.3-0.5кВт*ч в сутки не более. Есть еще электроинструмент, насос на воду, паяльник и другие мелочи, но они работают по надобности и не часто.

На улице у меня установлена вышка, на которой стоят две солнечные панели и два ветрогенератора.

>

С вышки в домик идут несколько проводов, от втряков по два провода в три жилы, от первого 3*4кв, от второго 3*2,5кв. От солнечных батарей идут два провода по 10кв. Так-же ещё есть антенный провод, и провод от микрофона анемометра.

>

>

>

Вот пока в общем система такая. Мощность источников энергии получается такая: Две солнечные панели по 100 ватт, два ветрогенератора по 150 ватт, это в сумме грубо говоря 500 ватт. Ёмкость аккумуляторов 400Ач. Энергопотребление от элекктостанции 300-500 ватт в сутки. С весны по осень энергии хватает с запасом и перебоев никаких нет даже без ветрогенераторов, которые на лето я снимаю и убираю до осени. А вот с конца ноября и до марта с солнцем совсем плохо и спасают ветрогенераторы, но и то не всегда так-как и ветер тоже не постоянный. По-этому зимой иногда приходится под-заряжать АКБ от бензо-генератора.

В будущем я конечно планирую увеличение мощности, но это после того как дострою дом и перейду туда жить. А пока система работает, ничего не требует и энергии хватает вполне. В новом доме мощность только одного освещения увеличится в 4-5 раз, добавятся новые потребители, это ещё один телевизор, плюс небольшой холодильник, и всякой мелочи добавится. По-этому хочу добавить к имеющимся двум солнечным панелям ещё четыре таких-же и получится 600 ватт номинальных. А так-же вместо двух маленьких ветряков хочу сделать один ветряк, более тихоходный ориентированный на слабый ветер мощностью до 500-700 ватт.

Так-же хочу нарастить ёмкость АКБ до 1000Ач и всего этого будет вполне достаточно для круглогодичного обеспечения энергией моего небольшого дома и нашей семьи. Мы живём не богато и сознательно отказались от стиральной машины (руками стираем), от холодильника (зимой бесплатный, а летом свежее из магазина). Электрочайников и микроволновок тоже нет, готовим еду на дровяной печи, зимой дома, а летом на летней печке на улице.

Скачки напряжения в сети и перебои с поставкой электроэнергии способны доставить много хлопот владельцам отдаленных загородных домов или даже парализовать работу фермерского хозяйства, находящегося на отшибе. Покупка отдельных ИБП для циркуляционного насоса , компьютера, котла, кондиционера и холодильника может решить проблему, если электричество включат в течение часа. Отсутствие напряжения в сети в течение суток грозит глобальной катастрофой на местном уровне. Домовладельцы поневоле задумываются о приобретении автономного источника энергии. Дизельный или бензиновый генератор не стоит даже рассматривать ввиду дороговизны топлива, необходимости постоянного пополнения запасов и чрезвычайной опасности пожара. Остается сделать выбор между ветряной и солнечной электростанцией. Изучив требования к установке, особенности монтажа и обслуживания, возможные проблемы и пути их решения и сопоставив с вашими запросами и местными условиями, можно принимать окончательное решение о целесообразности использования силы ветра или энергии солнца в каждом конкретном случае.

Стоимость оборудования

Для монтажа автономной бытовой электростанции, кроме солнечных панелей и генератора с лопастями понадобится следующее:

• инвертор;
• контроллер;
• аккумуляторные батареи.

Стоимость приобретения и монтажа всего комплекса оборудования при установленной мощности в 20 кВт приблизительно будет равна. Цена ВЭУ будет меньше, однако ее установка обойдется дороже, чем инсталляция солнечных батарей. Существуют сотни вариантов комплектации солнечной и ветряной электростанции для бытового пользования. Однако можно смело сказать, что за 2 миллиона рублей можно заказать «под ключ» современную электростанцию, использующую силу ветра или энергию солнца. Говорить о стоимости 1 кВт в автономной системе некорректно, так как вопрос стоит о наличии или отсутствии электричества.

Срок эксплуатации солнечных панелей больше приблизительно на 10 лет. Окупаемость проекта рассчитать будет проще, если вы имеете приносящее доход приусадебное хозяйство, наладить которое было бы в принципе невозможно без электричества.

Предварительные изыскания и консультации

На установку ветряка должны дать согласие соседи. Данное требование может остановить работы еще в самом начале. Обычно на монтаж ВЭУ решаются домовладельцы, живущие на окраине населенных пунктов и имеющие земельные участки более 1 га, что позволяет не спрашивать мнение односельчан. В любом случае не получиться избежать проведения экологической экспертизы, так как лопасти генератора потенциально опасны для гнездящихся в вашем районе птиц.

Лучше всего устанавливать оборудование на вершине холма, даже если он находится в некотором отдалении от дома и хозяйственных построек. Для изучения ветрового потенциала необходимо предварительно получить данные с предполагаемого места монтажа оборудования. Так как лопасти ВЭУ должны находиться на высоте 25-35 метров, необходимо построить стальную мачту. После получения от специалистов проекта фундамента, можно начинать бурить отверстия. Арматурные каркасы готовятся на поверхности и опускаются перед заливкой бетона. Расчет количества раствора очень важен, потому что весь монолитный слой должен укладываться единовременно. Столь строгие требования связаны с тем, фундамент будет нести значительные нагрузки. Мачта монтируется на болтовых соединениях. На ее вершине устанавливается свободно вертящийся по принципу флюгера анемометр. С момента подключения к компьютеру станции наблюдения за ветром должен пройти 1 год, чтобы получить заключение об экономической целесообразности монтажа ВЭУ. В случае негативных выводов, мачту можно разобрать и продать, а на фундаменте построить подсобное помещение.

Для установки солнечных панелей необходимо выделить участок земли площадью около трех соток, позволяющий расположить каркас, ориентированный строго на юг. Крепить батареи на крыше, располагая свободным пространством во дворе, не имеет смысла. Это обойдется дороже и внесет дополнительные сложности в решение проблемы разворота панелей вслед за изменяющейся траекторией движения солнца по небосклону. Следует заметить, что неправильный угол наклона рабочей поверхности снижает эффективность работы батарей на 30%.

Монтаж оборудования

Установка ветровой электрической установки осуществляется на построенную ранее мачту при помощи крана с телескопической стрелой, длина которой 40 метров. Все работы должны проводиться специализированной организацией, которой дилер дал разрешение устанавливать свое оборудование. Кроме лопастей и генератора на вершине мачты будут установлены датчики направления ветра и электромеханический привод, который предназначен для разворота рабочей части в нужном направлении.

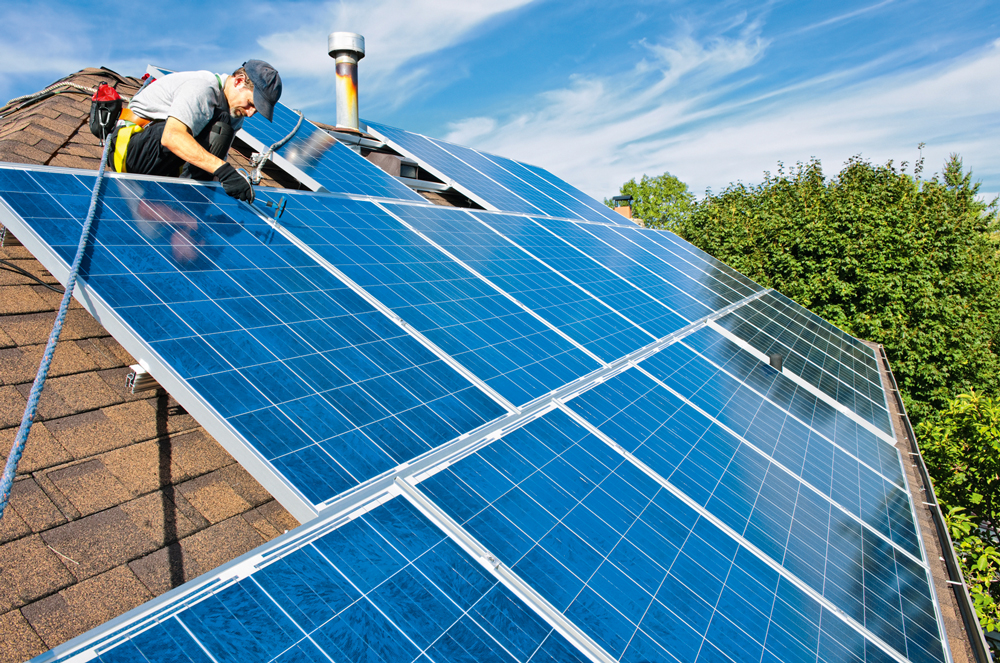

Монтаж солнечных панелей начинается с заливки столбчатого фундамента. К закладным металлическим деталям приваривается швеллер высотой около 2,5 метров. При помощи лазерного уровня размечается точка крепления поворотного каркаса. Монтаж автоматического поворотного механизма будет означать для вас удорожание проекта на 30-40 процентов. В бюджетных бытовых электростанциях угол наклона регулируют вручную, выставляя опорный рычаг на одно из четырех положений в зависимости от времени года. На металлический каркас навешиваются солнечные панели и закрепляются при помощи болтов и гаек. При монтаже конструкции необходимо предусмотреть аварийное положение, в котором она закрепляется в случае объявления штормового предупреждения. Огромная парусность солнечных панелей является серьезной проблемой, поэтому все работы должны осуществляться в полном соответствии с проектом. Вдоль ряда столбов нужно выкопать траншею, куда будет уложен силовой кабель, ведущий к инвертору.

Принцип действия и обслуживание

Благодаря своим аэродинамическим особенностям лопасти ветряной турбины максимально используют силу ветра для вращения. Внутри турбины электромагнитная система преобразует эти вращательные движения в электричество. Поворот лопасти приводит в движение центральную ось, которая соединена с ротором внутри генератора. Магниты, закрепленные по окружности, создают движущееся магнитное поле. Подчиняясь законам физики, электроны в катушках стартера также приходят в движение. Возникает переменный ток.

Техническое обслуживание генератора осуществляется в среднем один раз в год. Оно включает в себя тестирование всех систем и проверку износа механических деталей. Необходимо периодически менять подшипники и смазывать трущиеся части.

Чем сильнее ветер, тем быстрее вращаются лопасти, и больше вырабатывается энергии. Однако при скорости воздушных потоков, превышающей 40 метров в секунду, ВЭУ должна прекратить выработку электроэнергии. Лопасти автоматически переводятся в аварийный режим. Покупка блока управления и системы приводов на случай урагана увеличат сумму сметы, однако рисковать не стоит, даже если в вашей местности смерчи — крайне редкое явление.

Фотоэлектрические панели не имеют трущихся механических частей. Солнечный свет, проникая через первый «дырочный» слой кремния или перовскита, «отрывает» электроны внутри второго слоя материала. Возникает электрическое напряжение.

Учитывая вышеизложенное, все обслуживание должно сводиться к регулярной очистке внешней поверхности от пыли и грязи. Так как каркас установлен на земле, сделать это будет несложно. Манипуляции лучше проводить не реже одного раза в неделю. Учитывая площадь панелей, время уборки не будет превышать 1 час.

Одной из главных проблем эксплуатации солнечных батарей является снижение их эффективности при перегреве рабочей поверхности. Каждый градус нагрева фотоэлемента снижает его отдачу на 1-2%. В последнее время достаточно востребованы на рынке пленки, которые пропускают внутрь панели только фотоны света, не позволяя инфракрасному излучению нагревать кремний. Однако высокая стоимость этих современных покрытий ставит под вопрос экономическую целесообразность их применения.

Познакомившись с особенностями монтажа, эксплуатации и обслуживания ветровой и солнечной электростанции, вы должны ответить на 4 вопроса:

• Есть ли на вашем участке место, соответствующее описанным требованиям?
• Готовы ли вы мириться с шумом, производимым вращающимися лопастями?
• Сколько будет стоить ежегодное сервисное обслуживание оборудования в вашем районе?
• Какая электростанция больше соответствует климатическим особенностям данной местности?

Установив рядом с усадьбой автономную электростанцию, вы перестанете зависеть от перебоев в централизованном энергоснабжении и обеспечите бесперебойное питание для котла , циркуляционного насоса и всех систем жизнеобеспечения.

Наибольшее распространение из альтернативных источников электроэнергии получили солнечные батареи и ветрогенераторы. Обе технологии достаточно хорошо отработаны, цены на оборудование постепенно снижаются, и сейчас, например, солнечный модуль мощностью 200–250 Вт можно приобрести за 15–20 тыс. руб.

Какой и как источник выбрать?

Разные типы кремниевых солнечных батарей. Вариант с монокристаллическими модулями (пластина модуля выполнена из цельного кристалла кремния). Фото: ShutterStock/Fotodom.ru

Вначале определитесь с количеством электроэнергии, которое вам понадобится. Собираетесь ли вы построить систему энергоснабжения дома полностью на солнечной или ветровой энергии или использовать её в качестве ? Ведь ценники получаются очень разные. Для аварийной системы (с выходной мощностью 200–500 Вт) достаточно одного-двух солнечных модулей и дополнительного оборудования — всего на сумму порядка 40–50 тыс. руб. А вот полностью перейти на автономное энергоснабжение будет стоить гораздо дороже. Например, система на солнечных батареях с выходной мощностью 2500 Вт обойдётся в 300–400 тыс. руб. Аналогичный порядок цифр и в ценниках на ветрогенераторы.

Контроллеры солнечных батарей, инверторы и современные аккумуляторные батареи в условиях жилого помещения не занимают много места и не требуют отдельного помещения. Их обслуживание и эксплуатация может производиться как локально, так и удалённо, с помощью планшета или смартфона (через сеть Ethernet или Wi-Fi). Фото: ABB

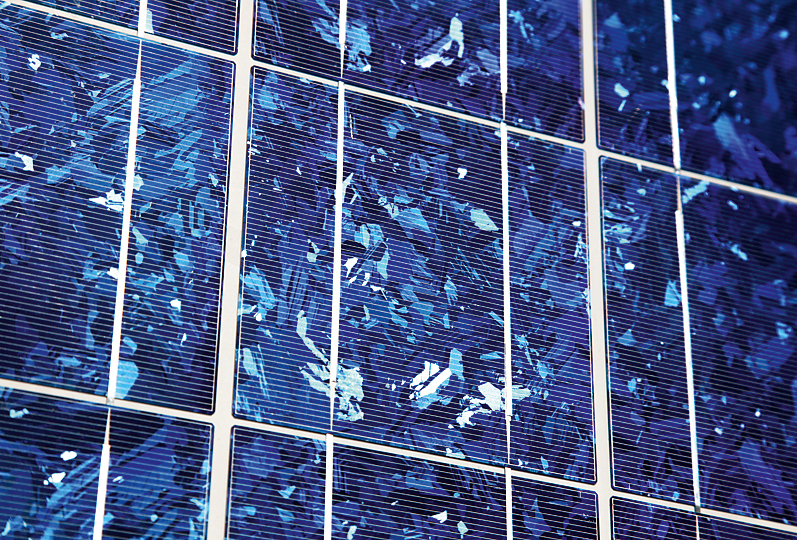

С поли­­кристал­­лическими модулями (содержит несколько кристаллов). Фото: ShutterStock/Fotodom.ru

Непосредственно выбор типа «зелёного» источника зависит от климатических и географических особенностей местности. Скажем, для низкоширотных рай­онов с малооблачной погодой (например, в Крыму) лучше всего подходят солнечные батареи. В открытой местности, на возвышенностях и морском побережье, для которого характерны продолжительные сильные ветры, хорошо зарекомендовали себя ветрогенераторы. На большей части европейской России мало найдётся мест с климатом, идеально подходящим для того или иного типа генераторов электроэнергии. В таких условиях имеет смысл устанавливать оба типа генераторов, которые будут подстраховывать друг друга. Конечно, такая система получается значительно дороже — но что поделать, таковы особенности российского климата.

Солнечные батареи

В настоящее время получили распространение два вида этих устройств: кремниевые и плёночные. Каждый из них подразделяется на типы:

1. кремниевые монокристаллические. Каждый отдельный светоприёмный модуль выполнен на основе пластины кремния, вырезанной из цельного кристалла. Эти батареи отличаются наибольшим КПД (до 22–24 %), но и самой высокой стоимостью;
2. кремниевые поликристаллические. Пластина отдельного модуля имеет структуру, состоящую из нескольких кристаллов кремния, за счёт чего устройство удешевляется примерно вдвое. КПД 13–15 %;
3. кремниевые аморфные. По стоимости процентов на 20 ниже поликристаллических, КПД примерно 6–8 %;
4. плёночные, на основе теллурида кадмия, селенида меди, полимерных материалов и др. Они появились недавно и не получили широкого распространения, но рассматриваются многими производителями как весьма перспективные. КПД и стоимость примерно на 20 % выше, чем у аморфных.

Наибольшее распространение получили сегодня панели поликристаллические и на основе аморфного кремния. Эти модификации проще в изготовлении и дешевле, нежели панели на основе монокристалла, а кроме того, батареям на основе аморфного кремния не требуется прямое облучение потоками солнечного света, они более эффективно воспроизводят электричество при рассеянном освещении и, соответственно, лучше подходят для средней полосы России, где много облачных дней. Для регионов с преобладанием ясной погоды (Крым, Центральная Азия), наоборот, лучше использовать моно- и поликристаллические батареи.

Ветрогенераторы

Ветрогенератор преобразует ветровую энергию в электрическую. Современные модели способны работать уже при небольшом ветре (2–3 м/с), хотя оптимальная скорость ветра для их работы выше и составляет обычно 10–12 м/с. При скорости ветра 3 м/с такой ветрогенератор будет выдавать примерно 5 % мощности от возможной, при скорости 7 м/с — около 50 %. Поэтому при подборе модели генератора необходимо учитывать среднегодовую скорость ветра в вашей местности, этот показатель всегда указывается в описании.

С аморфными модулями. Фото: ShutterStock/Fotodom.ru

Выбирают ветрогенератор и по величине ежемесячной выработки тока. Вы должны подсчитать, сколько электричества вам потребуется. Скажем, вы решили быть экономными и ограничиться аварийным освещением, работой циркуляционного насоса и возможностью зарядки смартфона или ноутбука. Тогда вам потребуется выходная мощность тока 150–200 Вт, это примерно 50–100 кВт ч в месяц. Такую выработку обеспечат модели небольшой мощности, их можно приобрести сегодня за 20–30 тыс. руб. А если вам требуется больше энергии, то и ветрогенератор следует выбрать мощнее: модели, вырабатывающие за месяц несколько сотен киловатт-часов, но и цена у них будет выше — 100–150 тыс. руб.

Комплексное решение с солнечными батареями и мощными ветрогенераторами, рассчитанными на ветер, меняющийся в широком диапазоне скоростей. Фото: ShutterStock/Fotodom.ru

Аналогично производится и расчёт для солнечных батарей. Подсчитывается необходимое количество электроэнергии, и на основании расчёта подбираются модули, чтобы их совокупная производительность с гарантией обеспечивала ваши потребности. Расчёт получается чуть сложнее, так как величина ежемесячной выработки тока сильно меняется от времени года. Летом она максимальная, а зимой едва достигает 10–20 % от летней. Поэтому выбирайте солнечные батареи в зависимости от того, собираетесь ли пользоваться ими только в тёплое время года (в дачный сезон) или круглый год. Кроме того, эффективность выработки сильно зависит от того, насколько удачно вы расположили солнечные батареи. Если их не получилось развернуть в нужном направлении и под нужным углом, то эффективность выработки энергии заметно уменьшится — на 20–30 %, а то и больше. Поэтому лучше, чтобы расчёты по требуемой производительности батарей с учётом места их расположения делал специалист.

Что лучше солнечные батареи или ветряк. Вся правда об эффективности солнечных панелей (10 фото). Электростанция от ветра и солнца

Ни один ветряк не будет вырабатывать электроэнергию при скорости ветра меньше 3 м/с, а эффективной его работа становится при скорости ветра не ниже 4-5 м/с. В средней полосе России преимуществом обладают ветрогенераторы, рассчитанные на работу при слабом ветре.

Ветрогенератор лучше устанавливать на открытой местности, желательно на возвышенности, и чем выше мачта, тем лучше. Длина лопастей тоже имеет значение, особенно при слабом ветре. Лопасти с самолетным профилем намного (в 2-4 раза) эффективнее плоских.

Существуют ветрогенераторы с горизонтальной и вертикальной осью вращения. Ветрогенераторы с вертикальной осью вращения примерно вдвое дороже, но и ресурс у них почти в два раза выше — 20-25 лет против 10-15.

Существует два типа мачт для ветряков: 1) мачты с поддержкой тросами могут быть легко подняты, но тросовые растяжки занимают большую площадь; 2) независимые мачты-башни, у которых нет тросов, тяжелые и дорогие, их установка сложна, но они не занимают много места. Для использования на даче или в загородном коттедже лучше всего подходят ветрогенераторы мощностью 2-5 кВт.

В районах со слабыми ветрами, а к таковым относится Подмосковье, чтобы получить хоть какую-то энергию, следует выбирать ветряк с лучшей отдачей при малом ветре, имеющий притом большую мощность.

Солнечные батареи напрямую преобразуют энергию солнечного излучения в электричество, которое может поступать непосредственно в сеть или накапливаться в аккумуляторах. Лучше всего работают солнечные панели из монокристаллического кремния. Их срок службы составляет примерно 50 лет, а КПД достигает 18%.

Несколько уступают по этим показателям солнечные батареи из мультикристаллического кремния. Изредка можно встретить вовсе отсталые панели из аморфного кремния — самые дешевые, разумеется. Для того чтобы добывать солнечную энергию летом, желательно установить солнечные панели по всему южному скату крыши под углом примерно 45° к горизонту. Зимой же все иначе: солнечные панели должны располагаться почти вертикально, под углом 70-80° к горизонту, из-за снега и низкого положения Солнца.

Чтобы обеспечить автономную работу нескольких люминесцентных или светодиодных энергосберегающих ламп, холодильника и телевизора на даче, можно установить несколько солнечных батарей суммарной мощностью 500-600, а лучше 1000 Вт. Такой комплект солнечных батарей дополняется блоком аккумуляторов общей емкостью 200-400 ампер — час и инвертором от 2 до 6 кВт с солнечным контроллером. Столь большая мощность инвертора нужна для того, чтобы обеспечивать пиковые нагрузки и пусковые токи. От комплекта солнечных панелей мощностью 2-4 кВт можно запитать небольшой коттедж, обеспечив комфортное проживание.

Становится всё более популярным, а среди методов получения нетрадиционной энергетики выходят на новый уровень ветровые и солнечные электростанции.

Ещё в прошлом веке технологии получения электричества из возобновляемых ресурсов были весьма сомнительными и малоэффективными, а ветряки ещё и издавали много шума, то сейчас инновационные технологии позволяют полностью перейти на сторону экологичной энергетики без всяких неудобств.

Современные установки отвечают требованиям в вопросах габаритов, мощности и дизайна, делая нетрадиционные источники по-настоящему прогрессивным выбором. Что же лучше ветрогенератор или солнечные батареи для дома?

Сравнительная характеристика ветровых и солнечных электростанций

1. Рациональность покупки.

Ветрогенератор для дома — отличная идея, но только в случае, когда в вашем регионе имеются сильные ветра. Предпочтительно устанавливать ветряки в частных домах, фермах в степовой или приморской зоне, где скорость ветра обеспечивает эффективность установки. При этом, маленький ветряк может вполне обеспечить работу небольших электроприборов, а турбина способна генерировать столько электричества, что хватит для удовлетворения потребностей нескольких домов.

Солнечные батареи для дома — непривередливые конструкции, которые можно устанавливать при любом климате, хотя чем жарче, тем эффективнее будут работать панели. В отличии от ветряка , который работает только в момент наличия ветра, солнечные модули способны собирать энергию даже при пасмурной погоде.

Небольшие, портативные солнечные батареи весьма удобны для обеспечения работы небольшой техники, а вот система из нескольких модулей способна дать энергетическую независимость для частного дома или квартиры.

2. Стоимость конструкции.

Раньше ветровые электростанции стоили на порядок дешевле солнечных батарей, но теперь всё кардинально переменилось. Мощная установка солнечных модулей имеет тенденцию к спаду цен и при этом её намного проще монтировать и эксплуатировать, к тому же срок работы намного выше, чем у ветряков.

Таким образом, солнечная энергия выгоднее ветровой, но это не касается случая, когда турбины устанавливаются в местах с сильными ветрами — такие конструкции очень мощные и быстро окупают себя.

3. Окупаемость.

Ветровые электростанции — довольно дорогое удовольствие, так как помимо основных элементов зачастую приходится дополнительно тратить деньги для строительства башен для турбин и другие причины.

Если регион не подразумевает сильных и частых ветров, то может случиться и так, что мощная конструкция изживёт своё за 20 лет, так и не окупив тех средств, что были на неё затрачено.

Солнечные электростанции изначально стоят намного меньше, но и эффективность их работы слегка проигрывает. Несмотря на это, солнечные модули могут работать даже ночью или в пасмурную погоду, что позволяет вырабатывать больше электроэнергии. Учитывая долгий срок эксплуатации и возможность воспользоваться таким проектом, как зелёный тариф для солнечных батарей , модули окупаются в среднем за 10 лет.

Сравнивая ветряки и солнечные модули , можно прийти к выводу, что для частных домов и квартир энергия солнца будет более уместна, а владельцы ферм, плантаций и других значительных площадей могут комбинировать эти источники энергии и получать двойную выгоду.

Использование солнечных батарей позволяет обеспечить дома бесплатной энергией, особенно в условиях нестабильности электроснабжения. Однако у этого метода есть один недостаток – в пасмурную погоду эффективность гелиосистемы очень низка, и дому требуется дополнительный источник энергии. Применение разного рода генераторов (бензиновых, дизельных) неудобно, поскольку они требуют значительных расходов и очень шумят. Лучший выход – комбинированные установки, включающие в себя солнечные батареи и ветрогенераторы.

Такие гибридные комплексы позволяют в полной мере использовать возможности природной энергетики и компенсировать их отдельные недостатки. К примеру, ветрогенераторы в принципе нецелесообразно применять без резервного энергоисточника. Дело в том, что при нескольких безветренных днях подряд (что отнюдь не редкость) аккумуляторы разряжаются слишком сильно, что негативно сказывается на их работоспособности и ресурсе.

Солнечные же батареи малоэффективны в пасмурную погоду, которая обычно сопровождается ветреностью. Таким образом, ветряки и гелиопанели отлично дополняют друг друга, обеспечивая постоянную зарядку АКБ и поддерживая энергоснабжение дома на должном уровне. Еще одно преимущество – солнечные системы не требуют расходов на содержание и топливо, при этом они максимально эффективны в летний период, когда скорость ветров обычно ниже.

В летний период и солнечной зимой максимальная энерговыработка будет идти от солнечных батарей. А вот в пасмурное межсезонье, когда облачность значительна и дуют сильные ветра, производить энергию будут преимущественно ветряки.

Состав гибридных систем

Каждая комбинированная солнечно-ветровая установка включает в себя гелиопанели, ветрогенератор, зарядный контроллер, аккумуляторы и инвертор. Мощность компонентов подбирается исходя из нужд энергопотребления. Но нужно учитывать и еще один фактор – тип ветрогенератора.

• Горизонтальные. Эти установки дешевле, но они эффективны при господствующих ветрах одного направления. В условиях переменных ветров их производительность минимальна;
• Вертикальные. Стоят эти источники энергии примерно в 2-3 раза дороже горизонтальных, но при этом эффективно работают и в случае постоянно меняющегося направления ветра.

Таким образом, ветрогенераторы и солнечные батареи могут полностью обеспечить энергонезависимость жилья. Кроме того, такие системы отличаются более гибкими возможностями подбора конфигурации, чем чисто солнечные или чисто ветряные установки. Вполне приемлемы и расценки на них.

Например, система из ветряка мощностью 600 Вт и батареи в 250 Вт (с контроллером, инвертором и АКБ) обойдется примерно в 85 тыс. рублей. Выработка установки составит порядка 100 кВтч/месяц.

Установка и коммутация

Монтируются элементы в гибридной системе также, как и в случае независимой установки. Солнечные батареи располагают на крыше или на отдельной монтажной ферме (в этом случае можно оптимально отрегулировать их наклон относительно горизонта), а ветряки – на мачтах возле дома.

Несмотря на то, что при вращении лопасти ветряков издают специфический звук (что многие относят к их недостаткам), они не создают дополнительных неудобств. Дело в том, что звук достаточно монотонен и не резок, поэтому люди очень быстро перестают замечать его.

Подключение проводится по классической схеме. Ветрогенератор и солнечные панели через контроллер коммутируются к АКБ, где и накапливается выработанная энергия. Потребители переменного тока подсоединяются через инвертор.

Затраты

Как и любая другая автономная энергосистема, солнечно-ветряная установка требует солидных первоначальных расходов. Однако все вложения окупаются полной энергонезависимостью от центральных сетей. Расходов же на обслуживание такая система не требует. Окупаемость проекта зависит от сложности установки и нагрузки на систему, но в среднем она составляет 2-3 года. Этот срок может показаться слишком большим, но нужно учитывать, что цены на электричество постоянно поднимаются, кроме того, подключение коттеджа к центральному энергоснабжению и установка соответствующего оборудования (трансформатора, кабельной трассы) также требуют солидных затрат.

Таким образом, для дома установка гибридной системы будет лучшим решением. На даче ставить подобные комплексы нерационально, поскольку они рассчитаны на круглогодичное использование, а дачей пользуются в основном в летний сезон.

Вопрос читателя:

Готовлюсь построить загородный дом в местности, где нет общей электрической сети, поэтому хочу установить систему альтернативной энергии, но не знаю, какую выбрать. Имеются возможности использовать различные возобновляемые ресурсы, но никак не могу принять решение, как расставить приоритеты. Вот некоторые факты оценки, которые я собрал:

• 3,3 солнечных часов (среднесуточные за год) при минимальном затенении на моем участке.
• 3,5-4 м/с средняя скорость ветра на высоте 30 м башни, 10 м над верхушкой самого высокого дерева.
• Поток воды с перепадом высоты от 9 м до 120 м, около 0,15 м³/мин доступны круглый год, с возможностью расположения генератора в 220 м от дома.

Говорят, ГЭС является «лучшим» выбором, поскольку требует постоянный сильный ветер, а солнечные батареи дороже, но более надежные и, вероятно, оправданы в долгосрочной перспективе. Возможно, мне потребуется несколько источников.

Расход электроэнергии у меня довольно экономный. На данный момент я расходую около 8 кВтч в день в моей городской квартире. Я также планирую покупать энергосберегающую технику, поэтому ожидаю, что расход в моем загородном доме не будет сильно превышать городской расход. Что необходимо предусмотреть при выборе альтернативной системы, чтобы избежать дорогостоящих ошибок?

Приятно иметь дело с таким четко сформулированным вопросом. Наиболее важным параметром является выработка требуемой энергии (8 кВтч/сутки), хотя также важно учесть потери. Энергия теряется в проводах, аккумуляторе, инверторе, перепадах нагрузки и т.д., поэтому нужно рассчитывать, в среднем, на 12 кВтч/сутки.

Гидрогенератор , вероятно, является самым дешевым источником энергии. Кроме того, ГЭС также работает ночью и в зимний период, что позволит сэкономить на использовании дорогостоящих аккумуляторов. Вы можете оценить доступную мощность ГЭС (ватт) путем умножения разницы высоты потока и деления на 10. В вашем случае, хорошо скомпонованная система может дать 120 Вт. За 24 часа получится: 120 × 24 ÷ 1000 = 2,88 кВтч/сутки. Дополнительные затраты на трубы и провода будут небольшими по сравнению с преимуществами. Если вы установите гибридную солнечно-гидро-электростанцию, дополнительные кВт в дождливую погоду будут особенно приятны, когда производительность солнечных батарей уменьшается.

Хотя трубы 3 дюймового диаметра будут хорошо работать с объемом 0,15 м³/мин, 4 дюймовый трубопровод позволит сократить потери трубы с 12% до 3%, а также увеличит возможный объем до 0,3 м³/мин или больше, если таковой имеется.

Удаленность 220 метров – это довольно длинный кабель передачи, поэтому следует также учитывать потери из-за сопротивления. Рассмотрите возможность использования генератора более высокого напряжения, соединенного через контроллер слежения за точной максимальной мощностью (MPPT), чтобы предотвратить перегрузки. MPPT автоматически управляет системой при изменениях в потоке, избегая необходимости ручной настройки при изменяющихся условиях.

Солнечная электроэнергия является следующим вариантом. Хорошая новость – это то, что цены на солнечные батареи падают. Фотоэлектрическая система будет дополнять гидросистему, так как она работает лучше в сухую, солнечную погоду, но ее производительность может разочаровать зимой. Предположительно, вы можете получить около 70% требуемой энергии. Например, при 3,3 солнечных часах 3 кВт батарея производит около 7 кВтч/сутки. Опять же, MPPT может помочь улучшить эту картину.

Энергия ветра , возможно, была бы интересна, но в данном случае не самая рациональная. Установка 30 метровой башни стоит не дешево, а энергии, произведенной при скорости 3,5-4 м/с, будет не много. Ветер является неустойчивым источником энергии, требуя дорогостоящие аккумуляторы и резервный генератор . С точки зрения усилий и затрат, ветер является более дорогим и сложным выбором для вашей местности.

Для более точной оценки сравните технические характеристики производителей альтернативных систем. Но учтите, что они, как правило, предоставляют оптимистичные данные. Обратите внимание, что получите в два раза больше энергии при средней скорости ветра 5 м/с по сравнению с 3,5-4 м/с. Вы можете определить среднесуточную выработку кВтч путем деления годового объема производства на 365. Тем не менее, не забывайте, в течение многих дней вообще не будет вырабатывать практически ничего.

Независимо от того, какой источник вы выберете, вам понадобится эффективный аккумулятор резервного копирования. Постарайтесь свести к минимуму его использование. Хотя, он может понадобиться, чтобы спасти вашу систему, когда природные условия будут против вас. Если ваш гидроисточник действительно течет круглый год, и вы готовы к резким сокращениям использования энергии время от времени, можете избежать использования больших аккумуляторов.

В любом случае, прежде чем принять окончательное решение, куда вложить свои инвестиции, убедитесь, что знаете, чего ожидать, прежде чем сделать решающий шаг.

Солнечная батарея или ветряк. Что лучше ветрогенератор или солнечные батареи? Небольшая ветро-солнечная электростанция

Жаропонижающие средства для детей назначаются педиатром. Но бывают ситуации неотложной помощи при лихорадке, когда ребенку нужно дать лекарство немедленно. Тогда родители берут на себя ответственность и применяют жаропонижающие препараты. Что разрешено давать детям грудного возраста? Чем можно сбить температуру у детей постарше? Какие лекарства самые безопасные?

Наибольшее распространение из альтернативных источников электроэнергии получили солнечные батареи и ветрогенераторы. Обе технологии достаточно хорошо отработаны, цены на оборудование постепенно снижаются, и сейчас, например, солнечный модуль мощностью 200–250 Вт можно приобрести за 15–20 тыс. руб.

Какой и как источник выбрать?

Разные типы кремниевых солнечных батарей. Вариант с монокристаллическими модулями (пластина модуля выполнена из цельного кристалла кремния). Фото: ShutterStock/Fotodom.ru

Вначале определитесь с количеством электроэнергии, которое вам понадобится. Собираетесь ли вы построить систему энергоснабжения дома полностью на солнечной или ветровой энергии или использовать её в качестве ? Ведь ценники получаются очень разные. Для аварийной системы (с выходной мощностью 200–500 Вт) достаточно одного-двух солнечных модулей и дополнительного оборудования — всего на сумму порядка 40–50 тыс. руб. А вот полностью перейти на автономное энергоснабжение будет стоить гораздо дороже. Например, система на солнечных батареях с выходной мощностью 2500 Вт обойдётся в 300–400 тыс. руб. Аналогичный порядок цифр и в ценниках на ветрогенераторы.

Контроллеры солнечных батарей, инверторы и современные аккумуляторные батареи в условиях жилого помещения не занимают много места и не требуют отдельного помещения. Их обслуживание и эксплуатация может производиться как локально, так и удалённо, с помощью планшета или смартфона (через сеть Ethernet или Wi-Fi). Фото: ABB

С поли­­кристал­­лическими модулями (содержит несколько кристаллов). Фото: ShutterStock/Fotodom.ru

Непосредственно выбор типа «зелёного» источника зависит от климатических и географических особенностей местности. Скажем, для низкоширотных рай­онов с малооблачной погодой (например, в Крыму) лучше всего подходят солнечные батареи. В открытой местности, на возвышенностях и морском побережье, для которого характерны продолжительные сильные ветры, хорошо зарекомендовали себя ветрогенераторы. На большей части европейской России мало найдётся мест с климатом, идеально подходящим для того или иного типа генераторов электроэнергии. В таких условиях имеет смысл устанавливать оба типа генераторов, которые будут подстраховывать друг друга. Конечно, такая система получается значительно дороже — но что поделать, таковы особенности российского климата.

Солнечные батареи

В настоящее время получили распространение два вида этих устройств: кремниевые и плёночные. Каждый из них подразделяется на типы:

1. кремниевые монокристаллические. Каждый отдельный светоприёмный модуль выполнен на основе пластины кремния, вырезанной из цельного кристалла. Эти батареи отличаются наибольшим КПД (до 22–24 %), но и самой высокой стоимостью;
2. кремниевые поликристаллические. Пластина отдельного модуля имеет структуру, состоящую из нескольких кристаллов кремния, за счёт чего устройство удешевляется примерно вдвое. КПД 13–15 %;
3. кремниевые аморфные. По стоимости процентов на 20 ниже поликристаллических, КПД примерно 6–8 %;
4. плёночные, на основе теллурида кадмия, селенида меди, полимерных материалов и др. Они появились недавно и не получили широкого распространения, но рассматриваются многими производителями как весьма перспективные. КПД и стоимость примерно на 20 % выше, чем у аморфных.

Наибольшее распространение получили сегодня панели поликристаллические и на основе аморфного кремния. Эти модификации проще в изготовлении и дешевле, нежели панели на основе монокристалла, а кроме того, батареям на основе аморфного кремния не требуется прямое облучение потоками солнечного света, они более эффективно воспроизводят электричество при рассеянном освещении и, соответственно, лучше подходят для средней полосы России, где много облачных дней. Для регионов с преобладанием ясной погоды (Крым, Центральная Азия), наоборот, лучше использовать моно- и поликристаллические батареи.

Ветрогенераторы

Ветрогенератор преобразует ветровую энергию в электрическую. Современные модели способны работать уже при небольшом ветре (2–3 м/с), хотя оптимальная скорость ветра для их работы выше и составляет обычно 10–12 м/с. При скорости ветра 3 м/с такой ветрогенератор будет выдавать примерно 5 % мощности от возможной, при скорости 7 м/с — около 50 %. Поэтому при подборе модели генератора необходимо учитывать среднегодовую скорость ветра в вашей местности, этот показатель всегда указывается в описании.

С аморфными модулями. Фото: ShutterStock/Fotodom.ru

Выбирают ветрогенератор и по величине ежемесячной выработки тока. Вы должны подсчитать, сколько электричества вам потребуется. Скажем, вы решили быть экономными и ограничиться аварийным освещением, работой циркуляционного насоса и возможностью зарядки смартфона или ноутбука. Тогда вам потребуется выходная мощность тока 150–200 Вт, это примерно 50–100 кВт ч в месяц. Такую выработку обеспечат модели небольшой мощности, их можно приобрести сегодня за 20–30 тыс. руб. А если вам требуется больше энергии, то и ветрогенератор следует выбрать мощнее: модели, вырабатывающие за месяц несколько сотен киловатт-часов, но и цена у них будет выше — 100–150 тыс. руб.

Комплексное решение с солнечными батареями и мощными ветрогенераторами, рассчитанными на ветер, меняющийся в широком диапазоне скоростей. Фото: ShutterStock/Fotodom.ru

Аналогично производится и расчёт для солнечных батарей. Подсчитывается необходимое количество электроэнергии, и на основании расчёта подбираются модули, чтобы их совокупная производительность с гарантией обеспечивала ваши потребности. Расчёт получается чуть сложнее, так как величина ежемесячной выработки тока сильно меняется от времени года. Летом она максимальная, а зимой едва достигает 10–20 % от летней. Поэтому выбирайте солнечные батареи в зависимости от того, собираетесь ли пользоваться ими только в тёплое время года (в дачный сезон) или круглый год. Кроме того, эффективность выработки сильно зависит от того, насколько удачно вы расположили солнечные батареи. Если их не получилось развернуть в нужном направлении и под нужным углом, то эффективность выработки энергии заметно уменьшится — на 20–30 %, а то и больше. Поэтому лучше, чтобы расчёты по требуемой производительности батарей с учётом места их расположения делал специалист.

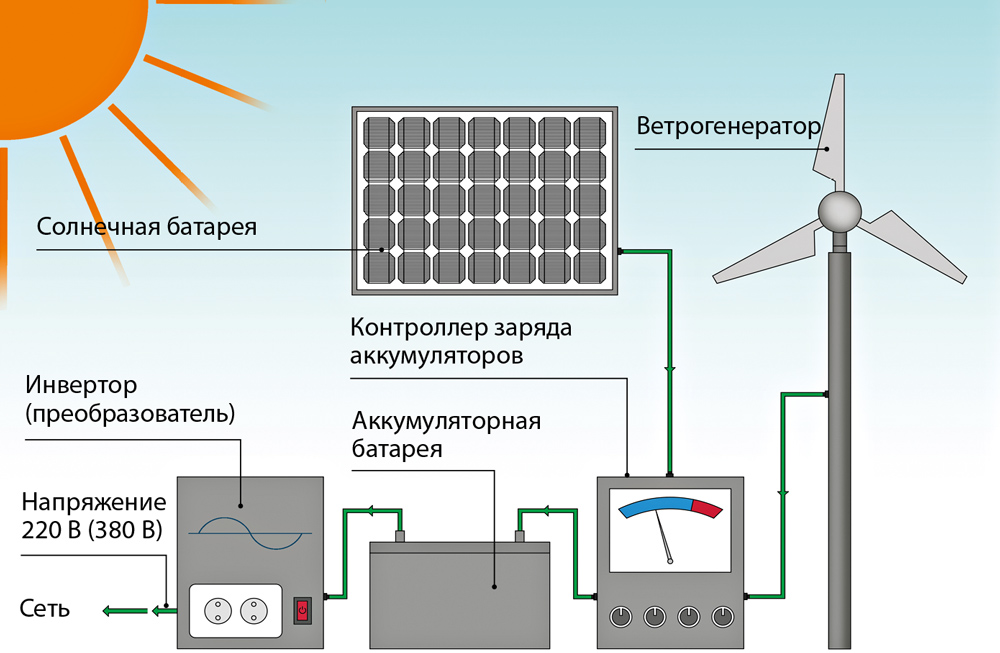

Примерная схема гибридной ветро-солнечной инсталляции

Визуализация: Игорь Смирягин/Burda Media

Сравнительные преимущества и недостатки солнечных кремниевых батарей

Требования к освещению

Менее требовательны к углу падения солнечных лучей

Эффективность работы в облачную погоду

Срок службы, лет

Где и как устанавливать батареи и ветрогенераторы

Солнечные батареи должны располагаться по мере возможности так, чтобы на них отвесно падал солнечный свет. В Северном полушарии солнечные батареи разворачивают в южном направлении, под наклоном, соответствующим географической широте. На практике солнечные батареи обычно устанавливают на южном склоне крыши. Если такой возможности нет, то батареи размещают в менее выгодном положении, при этом в расчёт производительности следует внести корректировки. Возможно, потребуется увеличить количество модулей.

Ветрогенератор с вертикальной осью вращения отличается низким уровнем шума. Фото: ShutterStock/Fotodom.ru

Хорошо, если у вас останется запас по монтажной площади, на которой в дальнейшем можно будет установить дополнительно один или несколько модулей. Потому что рано или поздно вам придёт в голову мысль, что неплохо бы увеличить производительность системы.

Солнечные панели нужно устанавливать так, чтобы их можно было обслуживать. Это касается не только ремонтных работ, но и чистки — её надо производить регулярно, . Особенно важна доступность панелей при круглогодичном использовании из-за необходимости их .

Ветрогенератор трёхлопастный для слабого (от 2–3 м/с) ветра. Фото: «Ветер-Сила»

Ветрогенераторы рекомендуется устанавливать на самом высоком участке местности. Не стоит экономить на мачте: на высоте 8–10 м сила ветра возрастает примерно на 30 %. Ветряк при работе может шуметь, поэтому лучше устанавливать его не ближе 20 м от дома. К счастью, низкочастотные шумы, влияющие на здоровье и животный мир, производят только ветрогенераторы очень больших мощностей — от 100 кВт и выше. Поэтому лёгкие и маломощные модели ветрогенераторов иногда устанавливают и на крышах зданий, и для таких случаев желательно использовать демпфирующие подкладки.

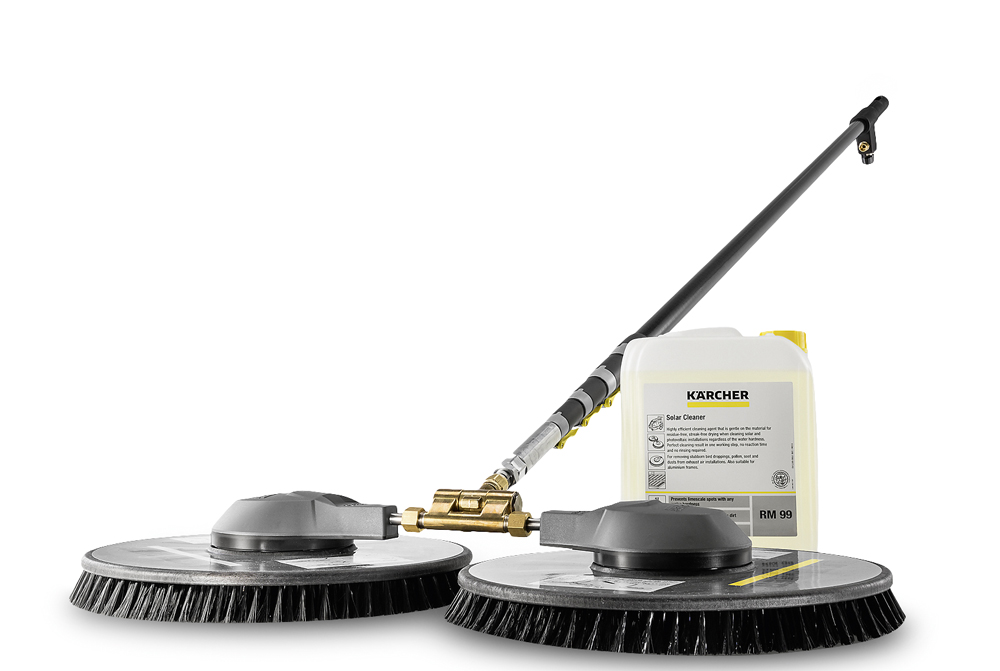

Система Kärcher iSolar для чистки фотогальванических энергетических установок. Чистка сильно загрязнённой солнечной батареи повышает её энергоотдачу примерно на 20 %. Фото: Kärcher

Дополнительное оборудование

Помимо генераторов тока (ветрогенератора или солнечной батареи) вам потребуются:

1. Инвертор — преобразует постоянный ток, вырабатываемый солнечной батареей или аккумулятором, в переменный ток мощностью 220 В.
2. Аккумуляторные батареи (АКБ). В них накапливается запас электроэнергии на случай пикового потребления или для той ситуации, когда генератор не вырабатывает ток (например, солнечные батареи ночью).
3. Контроллеры заряда — устройства, отвечающие за направление потоков электроэнергии, вырабатываемой генератором. Без них генератор придётся вручную отключать от АКБ на каждую ночь и в конце каждого заряда. Кроме того, контроллеры повышают эффективность работы генератора на 30–50 %.
4. Крепление генератора. В случае с ветрогенератором это мачта высотой 8–10 м. Для солнечных панелей это кронштейны для установки на крыше либо отдельно стоящие конструкции.

Как показывает практика, за комплект оборудования придётся заплатить примерно столько же, сколько за генератор.

Вопрос читателя:

Готовлюсь построить загородный дом в местности, где нет общей электрической сети, поэтому хочу установить систему альтернативной энергии, но не знаю, какую выбрать. Имеются возможности использовать различные возобновляемые ресурсы, но никак не могу принять решение, как расставить приоритеты. Вот некоторые факты оценки, которые я собрал:

• 3,3 солнечных часов (среднесуточные за год) при минимальном затенении на моем участке.
• 3,5-4 м/с средняя скорость ветра на высоте 30 м башни, 10 м над верхушкой самого высокого дерева.
• Поток воды с перепадом высоты от 9 м до 120 м, около 0,15 м³/мин доступны круглый год, с возможностью расположения генератора в 220 м от дома.

Говорят, ГЭС является «лучшим» выбором, поскольку требует постоянный сильный ветер, а солнечные батареи дороже, но более надежные и, вероятно, оправданы в долгосрочной перспективе. Возможно, мне потребуется несколько источников.

Расход электроэнергии у меня довольно экономный. На данный момент я расходую около 8 кВтч в день в моей городской квартире. Я также планирую покупать энергосберегающую технику, поэтому ожидаю, что расход в моем загородном доме не будет сильно превышать городской расход. Что необходимо предусмотреть при выборе альтернативной системы, чтобы избежать дорогостоящих ошибок?

Приятно иметь дело с таким четко сформулированным вопросом. Наиболее важным параметром является выработка требуемой энергии (8 кВтч/сутки), хотя также важно учесть потери. Энергия теряется в проводах, аккумуляторе, инверторе, перепадах нагрузки и т.д., поэтому нужно рассчитывать, в среднем, на 12 кВтч/сутки.

Гидрогенератор , вероятно, является самым дешевым источником энергии. Кроме того, ГЭС также работает ночью и в зимний период, что позволит сэкономить на использовании дорогостоящих аккумуляторов. Вы можете оценить доступную мощность ГЭС (ватт) путем умножения разницы высоты потока и деления на 10. В вашем случае, хорошо скомпонованная система может дать 120 Вт. За 24 часа получится: 120 × 24 ÷ 1000 = 2,88 кВтч/сутки. Дополнительные затраты на трубы и провода будут небольшими по сравнению с преимуществами. Если вы установите гибридную солнечно-гидро-электростанцию, дополнительные кВт в дождливую погоду будут особенно приятны, когда производительность солнечных батарей уменьшается.

Хотя трубы 3 дюймового диаметра будут хорошо работать с объемом 0,15 м³/мин, 4 дюймовый трубопровод позволит сократить потери трубы с 12% до 3%, а также увеличит возможный объем до 0,3 м³/мин или больше, если таковой имеется.

Удаленность 220 метров – это довольно длинный кабель передачи, поэтому следует также учитывать потери из-за сопротивления. Рассмотрите возможность использования генератора более высокого напряжения, соединенного через контроллер слежения за точной максимальной мощностью (MPPT), чтобы предотвратить перегрузки. MPPT автоматически управляет системой при изменениях в потоке, избегая необходимости ручной настройки при изменяющихся условиях.

Солнечная электроэнергия является следующим вариантом. Хорошая новость – это то, что цены на солнечные батареи падают. Фотоэлектрическая система будет дополнять гидросистему, так как она работает лучше в сухую, солнечную погоду, но ее производительность может разочаровать зимой. Предположительно, вы можете получить около 70% требуемой энергии. Например, при 3,3 солнечных часах 3 кВт батарея производит около 7 кВтч/сутки. Опять же, MPPT может помочь улучшить эту картину.

Энергия ветра , возможно, была бы интересна, но в данном случае не самая рациональная. Установка 30 метровой башни стоит не дешево, а энергии, произведенной при скорости 3,5-4 м/с, будет не много. Ветер является неустойчивым источником энергии, требуя дорогостоящие аккумуляторы и резервный генератор . С точки зрения усилий и затрат, ветер является более дорогим и сложным выбором для вашей местности.

Для более точной оценки сравните технические характеристики производителей альтернативных систем. Но учтите, что они, как правило, предоставляют оптимистичные данные. Обратите внимание, что получите в два раза больше энергии при средней скорости ветра 5 м/с по сравнению с 3,5-4 м/с. Вы можете определить среднесуточную выработку кВтч путем деления годового объема производства на 365. Тем не менее, не забывайте, в течение многих дней вообще не будет вырабатывать практически ничего.

Независимо от того, какой источник вы выберете, вам понадобится эффективный аккумулятор резервного копирования. Постарайтесь свести к минимуму его использование. Хотя, он может понадобиться, чтобы спасти вашу систему, когда природные условия будут против вас. Если ваш гидроисточник действительно течет круглый год, и вы готовы к резким сокращениям использования энергии время от времени, можете избежать использования больших аккумуляторов.

В любом случае, прежде чем принять окончательное решение, куда вложить свои инвестиции, убедитесь, что знаете, чего ожидать, прежде чем сделать решающий шаг.

Для балансировки поступления энергии от альтернативных источников часто возникает желание совместить солнечные батареи и ветрогенератор в одной системе.

В каких случаях стоит это делать и какой источник альтернативной энергии выбрать, можно понять, рассмотрев плюсы и минусы ветряков и солнечных панелей.

Плюсы солнечных панелей:

• Надежность — проработают 25 лет и более, поскольку они не имеют подвижных частей и какой-либо электроники в своем составе, а закаленное стекло, прочная алюминиевая рама и надежная герметизация элементов обеспечивает беспроблемную эксплуатацию панелей в любых погодных условиях при любой температуре.
• Простота установки — при помощи стандартных можно легко закрепить панели на крыше или на стене дома.
• Отсутствие необходимости технического обслуживания — единственное, что рекомендуется для увеличения выработки энергии, это раз в год вымыть поверхность солнечных панелей моющим средством для стекла, но и это не обязательно.

Минусы солнечных панелей:

• Низкая среднесуточная выработка электроэнергии в зимнее время — в 5-10 раз меньше, чем летом для средней полосы России, в 2-3 раза меньше — для южных регионов и полное отсутствие выработки зимой в северных регионах за полярным кругом. Для компенсации недостатка электроэнергии необходимо использовать дизель-генератор, бензогенератор или ветрогенератор.
• Сильная зависимость выработки электроэнергии от погоды. В облачную погоду выработка снижается до 5-20% по сравнению с безоблачной погодой. Однако, устранить эту зависимость в автономной солнечной электростанции можно применив аккумуляторы повышенной емкости, обеспечивающие запас электроэнергии на 5-7 дней.

Плюсы ветрогенераторов:

• Выработка электроэнергии не зависит от времени суток и времени года, если есть ветер.
• В местности, где часто дуют ветры (в горах, в степях, на берегах рек и морей), ветряк может выработать значительное количество электроэнергии. Однако общая площадь таких мест, населенных людьми, в Российской Федерации составляет менее 1% от всех населенных мест.

Минусы ветрогенераторов:

• Необходимость монтажа на мачте высотой более 25 метров на 99% местности Российской Федерации, поскольку жилая застройка и леса сильно снижают скорость ветра близко к земле — стоимость монтажа ветрогенератора во много раз превысит стоимость самого ветрогенератора.
• При средней скорости ветра в России, равной 3-4 метра в секунду, ветрогенератор будет вырабатывать около 1-3% процентов от своей номинальной мощности. Номинальная мощность ветрогенератора указана для ветра скоростью 10-12 м/сек.
• Отсутствие надежности в сегменте маломощных ветряков мощностью до 10 кВт — большинство дешевых маломощных ветряков не проработает больше 2-х лет без поломок, хотя . Если Вам известны факты более продолжительной работы без поломок, поделитесь этим со всеми на нашем .
• Необходимость ежегодного технического обслуживания для поддержания ветрогенератора в рабочем состоянии.
• Замерзание смазки при отрицательных температурах приводит к невозможности старта ветряка зимой.
• Свист маломощных ветряков, работающих на высоких оборотах при большой скорости ветра — не доставит удовольствия ни Вам, ни Вашим соседям.
• Низкочастотный инфразвукмощных ветрогенераторов при любой скорости ветра и маломощных при небольшой скорости ветра — как известно, инфразвук оказывает отрицательное влияние на здоровье человека и всего живого. Именно по этой причине промышленные ветроэлектростанции расположены на значительном удалении от жилых массивов.

Подведём итог:

Использование ветрогенератора, как дополнительного источника энергии для солнечной электростанции имеет экономический смысл только в местности, где часто дуют ветры, при условии, что есть возможность его установки вдали от жилья. При этом необходимо устанавливать надежные мощные модели с мощностью от 10 кВт и обязательно проводить их ежегодное техобслуживание.

О том, имеет ли экономический смысл установка солнечных батарей, читайте .

Ветрогенератор или солнечные батареи?

Когда-нибудь войны из-за ресурсов закончатся, и человечество будет вовсю использовать нескончаемую мощь ветра и солнца. Но это, когда-нибудь… Что же касается нынешнего времени, то популярность ветрогенераторов и солнечных батарей только растёт. В данной статье строительного журнала будет рассмотрен вопрос о том, что лучше — ветрогенератор или солнечные батареи и почему это так.

Что такое ветрогенератор и в чем его преимущества?

Что такое ветрогенератор? Наверняка этим вопросом задавались многие люди, мечтающие об альтернативных источниках электроэнергии. Ветрогенератор — это устройство способное благодаря ветру вырабатывать .

Ветрогенератор не может напрямую работать подключённым к различным бытовым электроприборам в доме. В его конструкции обязательно предусмотрены два главных узла — это аккумулирующая электричество аккумуляторная батарея и преобразователь тока.

Также в конструкции есть лопасти, матча на которой закреплён генератор способный вырабатывать постоянное напряжение. Нередко умельцы собирают небольшие по мощности ветрогенераторы из , которые выступают в роли генератора и способны заряжать малые по емкости АКБ.

Наибольшую эффективность ветрогенератор приносит в регионах с частыми ветрами. Неоспоримыми преимуществом ветрогенераторов, является их незначительный вес по сравнению с солнечными батареями, а также то, что они занимают гораздо меньше площади при установке.

Что такое солнечные батареи и в чем их преимущества?

О том, что такое , слышали многие. И, как становится понятным из названия, солнечная батарея способна перерабатывать энергию солнца в электричество. Под воздействием солнечных лучей, происходит активизация фотоэлектрических преобразователей, который начинают вырабатывать электричество, аккумулируя его в аккумуляторные батареи.

Также как и в случае с ветрогенераторами, для преобразования постоянного тока в переменный, в устройстве всей системы стоит инвертор, АКБ и электрический узел контролирующий зарядку аккумулятора. И если говорить про преимущества солнечных батарей, то они, также имеются.

В первую очередь это немалый срок эксплуатации и возможность установки в тех регионах, где практически круглый год светит солнце. Кроме того, к плюсам следует отнести и возможность организации полностью посредством солнечных батарей. К сожалению, если взглянуть более детально, то и солнечная батарея имеет ряд существенных недостатков.

Что лучше — ветрогенератор или солнечные батареи?

Итак, подводя итоги, нужно выделить основные преимущества и недостатки и того и другого способа создания альтернативного источника электроэнергии, дабы понимать, что лучше — или солнечные батареи?

К неоспоримым преимуществам ветрогенераторов следует отнести малую площадь установки, значительно меньшую стоимость, чем солнечных батарей и возможность эффективного использования в тех регионах, где постоянно дуют ветра.

Минусами ветрогенератора, являются:

1. Невозможность выработки электроэнергии в безветренную или даже в маловетреную погоду;
2. В конструкции ветрогенераторе гораздо больше различных трущихся и движущихся деталей, что самым негативным образом сказывается на его сроке эксплуатации.

Теперь, что касается солнечных батарей, основными преимуществами которых, является: долговечность в использовании и возможность обустройства автономной системы энергоснабжения дома. Однако, как было сказано выше, есть у солнечных батарей и ряд существенных недостатков.

Во-первых, это высокая стоимость, которая намного выше, чем стоимость . Вследствие этого, сроки окупаемости солнечных батарей исчисляются десятилетиями. Конечно же, мало кто сегодня захочет вкладывать собственные деньги на 20 или 40 лет, но и такие люди, поверьте, найдутся.

Вторым недостатком солнечных батарей, впрочем, как и ветрогенераторов тоже, является серьёзная зависимость от погодных условий. Но и кроме этого, для установки солнечных батарей нужна большая площадь, что нередко является существенным ограничением, связанным с использованием солнечной энергии.

Скачки напряжения в сети и перебои с поставкой электроэнергии способны доставить много хлопот владельцам отдаленных загородных домов или даже парализовать работу фермерского хозяйства, находящегося на отшибе. Покупка отдельных ИБП для циркуляционного насоса , компьютера, котла, кондиционера и холодильника может решить проблему, если электричество включат в течение часа. Отсутствие напряжения в сети в течение суток грозит глобальной катастрофой на местном уровне. Домовладельцы поневоле задумываются о приобретении автономного источника энергии. Дизельный или бензиновый генератор не стоит даже рассматривать ввиду дороговизны топлива, необходимости постоянного пополнения запасов и чрезвычайной опасности пожара. Остается сделать выбор между ветряной и солнечной электростанцией. Изучив требования к установке, особенности монтажа и обслуживания, возможные проблемы и пути их решения и сопоставив с вашими запросами и местными условиями, можно принимать окончательное решение о целесообразности использования силы ветра или энергии солнца в каждом конкретном случае.

Стоимость оборудования

Для монтажа автономной бытовой электростанции, кроме солнечных панелей и генератора с лопастями понадобится следующее:

• инвертор;
• контроллер;
• аккумуляторные батареи.

Стоимость приобретения и монтажа всего комплекса оборудования при установленной мощности в 20 кВт приблизительно будет равна. Цена ВЭУ будет меньше, однако ее установка обойдется дороже, чем инсталляция солнечных батарей. Существуют сотни вариантов комплектации солнечной и ветряной электростанции для бытового пользования. Однако можно смело сказать, что за 2 миллиона рублей можно заказать «под ключ» современную электростанцию, использующую силу ветра или энергию солнца. Говорить о стоимости 1 кВт в автономной системе некорректно, так как вопрос стоит о наличии или отсутствии электричества.

Срок эксплуатации солнечных панелей больше приблизительно на 10 лет. Окупаемость проекта рассчитать будет проще, если вы имеете приносящее доход приусадебное хозяйство, наладить которое было бы в принципе невозможно без электричества.

Предварительные изыскания и консультации

На установку ветряка должны дать согласие соседи. Данное требование может остановить работы еще в самом начале. Обычно на монтаж ВЭУ решаются домовладельцы, живущие на окраине населенных пунктов и имеющие земельные участки более 1 га, что позволяет не спрашивать мнение односельчан. В любом случае не получиться избежать проведения экологической экспертизы, так как лопасти генератора потенциально опасны для гнездящихся в вашем районе птиц.

Лучше всего устанавливать оборудование на вершине холма, даже если он находится в некотором отдалении от дома и хозяйственных построек. Для изучения ветрового потенциала необходимо предварительно получить данные с предполагаемого места монтажа оборудования. Так как лопасти ВЭУ должны находиться на высоте 25-35 метров, необходимо построить стальную мачту. После получения от специалистов проекта фундамента, можно начинать бурить отверстия. Арматурные каркасы готовятся на поверхности и опускаются перед заливкой бетона. Расчет количества раствора очень важен, потому что весь монолитный слой должен укладываться единовременно. Столь строгие требования связаны с тем, фундамент будет нести значительные нагрузки. Мачта монтируется на болтовых соединениях. На ее вершине устанавливается свободно вертящийся по принципу флюгера анемометр. С момента подключения к компьютеру станции наблюдения за ветром должен пройти 1 год, чтобы получить заключение об экономической целесообразности монтажа ВЭУ. В случае негативных выводов, мачту можно разобрать и продать, а на фундаменте построить подсобное помещение.

Для установки солнечных панелей необходимо выделить участок земли площадью около трех соток, позволяющий расположить каркас, ориентированный строго на юг. Крепить батареи на крыше, располагая свободным пространством во дворе, не имеет смысла. Это обойдется дороже и внесет дополнительные сложности в решение проблемы разворота панелей вслед за изменяющейся траекторией движения солнца по небосклону. Следует заметить, что неправильный угол наклона рабочей поверхности снижает эффективность работы батарей на 30%.

Монтаж оборудования

Установка ветровой электрической установки осуществляется на построенную ранее мачту при помощи крана с телескопической стрелой, длина которой 40 метров. Все работы должны проводиться специализированной организацией, которой дилер дал разрешение устанавливать свое оборудование. Кроме лопастей и генератора на вершине мачты будут установлены датчики направления ветра и электромеханический привод, который предназначен для разворота рабочей части в нужном направлении.

Монтаж солнечных панелей начинается с заливки столбчатого фундамента. К закладным металлическим деталям приваривается швеллер высотой около 2,5 метров. При помощи лазерного уровня размечается точка крепления поворотного каркаса. Монтаж автоматического поворотного механизма будет означать для вас удорожание проекта на 30-40 процентов. В бюджетных бытовых электростанциях угол наклона регулируют вручную, выставляя опорный рычаг на одно из четырех положений в зависимости от времени года. На металлический каркас навешиваются солнечные панели и закрепляются при помощи болтов и гаек. При монтаже конструкции необходимо предусмотреть аварийное положение, в котором она закрепляется в случае объявления штормового предупреждения. Огромная парусность солнечных панелей является серьезной проблемой, поэтому все работы должны осуществляться в полном соответствии с проектом. Вдоль ряда столбов нужно выкопать траншею, куда будет уложен силовой кабель, ведущий к инвертору.

Принцип действия и обслуживание

Благодаря своим аэродинамическим особенностям лопасти ветряной турбины максимально используют силу ветра для вращения. Внутри турбины электромагнитная система преобразует эти вращательные движения в электричество. Поворот лопасти приводит в движение центральную ось, которая соединена с ротором внутри генератора. Магниты, закрепленные по окружности, создают движущееся магнитное поле. Подчиняясь законам физики, электроны в катушках стартера также приходят в движение. Возникает переменный ток.

Техническое обслуживание генератора осуществляется в среднем один раз в год. Оно включает в себя тестирование всех систем и проверку износа механических деталей. Необходимо периодически менять подшипники и смазывать трущиеся части.

Чем сильнее ветер, тем быстрее вращаются лопасти, и больше вырабатывается энергии. Однако при скорости воздушных потоков, превышающей 40 метров в секунду, ВЭУ должна прекратить выработку электроэнергии. Лопасти автоматически переводятся в аварийный режим. Покупка блока управления и системы приводов на случай урагана увеличат сумму сметы, однако рисковать не стоит, даже если в вашей местности смерчи — крайне редкое явление.

Фотоэлектрические панели не имеют трущихся механических частей. Солнечный свет, проникая через первый «дырочный» слой кремния или перовскита, «отрывает» электроны внутри второго слоя материала. Возникает электрическое напряжение.

Учитывая вышеизложенное, все обслуживание должно сводиться к регулярной очистке внешней поверхности от пыли и грязи. Так как каркас установлен на земле, сделать это будет несложно. Манипуляции лучше проводить не реже одного раза в неделю. Учитывая площадь панелей, время уборки не будет превышать 1 час.

Одной из главных проблем эксплуатации солнечных батарей является снижение их эффективности при перегреве рабочей поверхности. Каждый градус нагрева фотоэлемента снижает его отдачу на 1-2%. В последнее время достаточно востребованы на рынке пленки, которые пропускают внутрь панели только фотоны света, не позволяя инфракрасному излучению нагревать кремний. Однако высокая стоимость этих современных покрытий ставит под вопрос экономическую целесообразность их применения.

Познакомившись с особенностями монтажа, эксплуатации и обслуживания ветровой и солнечной электростанции, вы должны ответить на 4 вопроса:

• Есть ли на вашем участке место, соответствующее описанным требованиям?
• Готовы ли вы мириться с шумом, производимым вращающимися лопастями?
• Сколько будет стоить ежегодное сервисное обслуживание оборудования в вашем районе?
• Какая электростанция больше соответствует климатическим особенностям данной местности?

Установив рядом с усадьбой автономную электростанцию, вы перестанете зависеть от перебоев в централизованном энергоснабжении и обеспечите бесперебойное питание для котла , циркуляционного насоса и всех систем жизнеобеспечения.

Источник http://assz.ru/chto-luchshe-vetryak-ili-solnechnye-batarei-vetrogeneratory-i/

Источник http://electricschool.ru/ground/chto-luchshe-solnechnye-batarei-ili-vetryak-vsya-pravda-ob/

Источник http://tostatus.ru/calculation-of-lighting/solnechnaya-batareya-ili-vetryak-chto-luchshe-vetrogenerator-ili-solnechnye/
