Понадобится:
-2 пластиковые бутылки
-4 крышки от пластиковых бутылок
-3 большие деревянные бусины
-Плоскогубцы или кусачки
-Ножницы
-Металлическая проволока
-Малярный нож
Изготовление ветряка из пластиковых бутылок своими руками
1. Разрежьте малярным ножом бутылку на 2 части
2. Разрежьте ножницами бутылку пополам и начинайте нарезать «лопасти» ветряка
3. Начинайте отгибать лепестки под углом около 45 градусов. Можно загибать лепестки-«лопасти» не только у основания бутылки, но и посредине.
4. После этого аккуратно, стараясь не повредить лопасти ветряка, разгладьте их.
5. Проделайте отверстие в середине крыльев и крышки
6. Покрасьте заготовки (крышки от бутылок и вырезанные лопасти) ветряка. Лучше всего для этого подойдет краска из баллончика. Тогда вы сможете окрасить бутылку в несколько цветов
8. Клеевым пистолетом приклейте крышки от бутылки ко дну подготовленных лопастей
9. В бусине при необходимости увеличьте отверстие дрелью
10. Загните кончик проволоки и наденьте на его бусину.
11. Наденьте на него заготовку ветряка, бусину и еще заготовку и бусину
12. Загните кончик проволоки и отрежьте лишнюю часть кусачками
13. Присоедините к металлическому штырю хомутом.

Этот проект – очень простая ветровая турбина с вертикальной осью вращения из подручных деталей. Ветрогенератор своими руками очень легко собрать, при этом почти не используются инструменты. Просверлить несколько дырок – куда уж проще.

А, главное, — так вы дадите вторую жизнь нескольким пустым пластиковым бутылкам, которых полно валяется вокруг.

Шаг 1: Основная идея

Из Википедии: бестопливный генератор с вертикальной осью вращения – тип ветровых турбин с валом привода несущего винта установленным в поперечном ветру направлении (не обязательно вертикально), с основными компонентами, установленными в основании турбины.

В такой турбине лопасти вращаются вокруг центрального вертикального вала. Лопасти часто чашеобразной формы, углубления лопастей по очереди попадают под удар ветра, из-за чего лопасти начинают вращаться и вращать центральный вал.

В нашей ветровой турбине лопасти сделаны из трех пустых пластиковых бутылок из-под лимонада, разрезанных пополам и установленных на дешевом пластиковом подносе. Поднос фиксируется на длинном болте (ось), на котором гайками закреплены подшипники от скейтборда, для легкого вращения. Болт закреплен на основании.

На видео показано, как работает наш ветряк из пластиковых бутылок.

На фото показана базовая конструкция оси турбины. Справа налево (верх): пластиковые прокладки (они понадобились из-за того, что стержень болта под головкой ровный, примерно 5 мм без резьбы). Затем пластиковый поднос (на фото его заменила кусок деревянной дощечки), зафиксированный гайкой между двух средних шайб. Ниже два подшипника фиксируются с наружных сторон гайками, еще одна гайка разделяет их, это увеличивает монтажную высоту и повышает устойчивость.

Шаг 2: Нужные детали

На фото показаны все составные части турбины:

  • Пластиковый поднос, диаметр 30-35 см
  • 8мм болт, длиной 125 мм
  • 4 8мм гайки (или больше, если вы хотите законтровать их)
  • 2 средних шайбы с отверстием 8 мм
  • 2 подшипника от скейтборда с внутренним отверстием 8 мм (я использовал подшипники с внешним диаметром 22 мм и высотой около 7 мм)

Конечно, турбину нужно будет крепить на каком-то основании, дальше я покажу, какое основание я сделал.

Шаг 3: Делаем лопасти


Подойдут любые три двухлитровые пластиковые бутылки из-под лимонада. Разрежьте их пополам как показано на первом рисунке. Я резал ленточной пилой, это было громко, грязно и, местами, опасно, зато быстро. Это можно сделать ножницами, острым канцелярским ножом или ручной пилой.

Крышки от бутылок пригодятся, чтобы крепить бутылки к подносу. В них нужно сделать отверстия для стока дождевой воды (второй рисунок).

Шаг 4: Сверлим отверстия в подносе





Поднос лучше взять из гибкого пластика, который не потрескается во время сверления или сгибания.

Нужно просверлить три отверстия на равном расстоянии друг от друга, рядом с краем подноса, такого размера, чтобы резьба на горлышке бутылки могла пройти. Это значит, что отверстия расположены под углом 120° относительно друг друга. На первом фото показано измерение углов 120°, на втором – нанесение меток под отверстия шилом.

Диаметр отверстий должен быть между 26 и 29 мм. Оптимальный размер – 26 мм, но если будет больше, то тоже пойдет. Я сверлил отверстия 29мм кольцевой насадкой. На последнем фото показано высверливание отверстий. Оставшиеся пластиковые диски я использовал как прокладки на ось турбины.

В центре подноса нужно сделать 8мм отверстие для оси (болта).

Шаг 5: Сборка






Теперь нам нужно просто собрать вместе все детали.

Сначала надеваем на болт шайбу и поднос нижней стороной к головке (первое фото), поднос будет расположен дном кверху, чтобы в нем не скапливалась дождевая вода. С другой стороны фиксируем поднос еще одной шайбой и гайкой.
Потом на ось надеваем подшипники и гайки, в том же порядке, что и на втором фото. Расстояние между подносом и подшипниками зависит от высоты бортика подноса. Когда турбина будет крутиться, она не должна задевать основание, на которое установлена.

Теперь закрепляем бутылки на подносе. Их нужно просто прикрутить, как показано на третьем и четвертом фото. Открытое «лицо» бутылок должно быть повёрнуто перпендикулярно краю подноса. все три бутылки должны быть развернуты одинаково относительно центра и краев подноса (пятое фото). То, в какую сторону будут развернуты бутылки, определит будут они крутиться по часовой стрелке, или же против. Турбина на пятом фото будет крутиться по часовой стрелке.

Если диаметр отверстий в подносе больше 26 мм, вы можете снять белое фиксирующее кольцо на горлышке и посадить его на место снова, но вверх ногами. Диаметр основания кольца шире, чем диаметр вершины, это даст более плотную посадку в отверстии.

Шаг 6: База



Основная часть турбины собрана, осталось сделать основание для ее крепления.

Тип основания определяется местом, где вы хотите установить турбину. Может быть, вы хотите закрепить ее на заборе или на шесте, или просто на открытом пространстве.

Я решил установить свою турбину на опоре ограды, поэтому покажу вам какое основание нужно сделать для крепления на эту опору. Вы легко приспособите его под свой вариант.

Как можно увидеть на первом фото, Т-образное основание сделано из 18мм доски. Нога основания закреплена на опоре кабельными стяжками, протянутыми через четыре отверстия, просверленных в доске. Подшипники на оси турбины плотно посажены в 22мм отверстие, просверленное в перекладине основания (второе фото).

На последнем фото продемонстрирован «зажим» для подшипников. Перьевым сверлом я просверлил 22мм отверстие. Затем я сделал прорезь шириной 2 мм от края перекладины, проходящую ровно через центр 22мм отверстия и уходящую на 80 мм вглубь доски. Эта прорезь помогает вставить подшипники в отверстие без усилий и затем стянуть края отверстия винтом, как показано на последнем фото, чтобы подшипники зажало. Болт и гайка кажутся мне более надежным креплением, чем винт, и позже я заменю его.

Теперь турбина полностью собрана, но у меня еще есть вариант ее усовершенствования, возможно вам будет интересно.

Шаг 7: Повышаем устойчивость




Хотя бутылки из-под лимонада сами по себя довольно устойчивы к давлению ветра, есть один вариант повысить их устойчивость. Это можно сделать путем закрепления центров донышек на общем каркасе.

Я собрал этот каркас из того, что было: кусок черенка щетки, несколько бамбуковых шпажек и маленьких хомутов.

Я просверлил три 4мм отверстия в кусочке черенка на равном расстоянии друг от друга (по 120° между ними), в них вставил бамбуковые шпажки и залил их клеем (второе фото). Потом я просверлил 3мм отверстия в донышках бутылок, под хомутики, и закрепил шпажки на донышках с помощью хомутиков и клея (фото три и четыре). Естественно, бамбуковые шпажки были обрезаны до нужной длины.

Вот теперь ветряная турбина готова к использованию! Если вы хотите использовать силу ветра, можно присоединить прибор к резьбе на оси (заметка: пока турбина испытала лишь умеренный ветер, и я не знаю, какие порывы она способна выдержать).

Для чего вообще нужен ветряк у вас на участке? Естественно, это не механический ветрогенератор, который позволяет превращать ветряную энергию в механическую.

Наша цель — это создание красивого «аксессуара» для украшения дачного участка, главная задача которого — превратить энергию ветра в «душевную» энергию.

Если вы хотите сделать бассейн из покрышки на дачном участке, пошаговую инструкцию по изготовлению смотрите .

Материалы

В материальном плане процесс создания ветряка не очень затратный.

Для сборки ветряка нам нужно:

  • опора – проволока;
  • 2 пластиковые бутылки с плоским дном;
  • 4 крышечки;
  • 3 больших бусины;
  • подручные средства: канцелярский или малярный нож, молоток, шило, проволока, клей, краска;
  • усидчивость и внимание;

Инструкция по изготовлению

Процесс сборки не составляет никаких сложностей. Итак, приступим.

Разрезаем бутылку ножом на две части

В зависимости от того, какой величины вы хотите соорудить ветряк, будет зависеть литраж бутылок, которые понадобятся в процессе изготовления. Наша мельница будет небольших размеров, для этого мы берем две пластиковые бутылки с плоским дном по 2 литра каждая.

Берем канцелярский или малярный нож и разрезаем бутылки. Чем ближе к горлышку вы будете резать, тем больше получатся лопасти вашей будущей мельницы. Но не стоит увлекаться, так как если будете резать слишком близко (чуть не вплотную), то лопасти получатся никудышные.

Итак, у вас должны остаться части бутылок с плоским дном. Другие части нам не нужны.

Оставшиеся части должны быть цилиндрической формы. По кругу начинаем резать ножницами полоски, при чем до основания не дорезаем. Выбирая ширину полоски, нужно определится, сколько лопастей вы хотите, чтобы было у ветряка.
Такое же проделываем с двумя оставшимися частями бутылок.

После того как мы их разрезали, загибаем каждую полоску у основания под углом 45 градусов. В конечном итоге должно получиться подобие солнца с лучами.

Лучше всего красить лопасти из баллончика, так их можно сделать разноцветными

После приступаем к отделочным работам. Заготовки крыльев и крышечки можно покрасить либо баллончиком, либо краской, в любом случае нужно будет время, чтобы все подсохло для продолжения работы.

Клеем крышечку к средине крыльев с каждой стороны.

Надеваем бусину на проволоку

А теперь финальная часть работы. Для этого нам понадобится четыре пробки, две заготовки крышек и три бусинки.

Очередность действий следующая: сквозь бусину мы просовываем проволоку (обязательно проверьте, проходит ли проволока свободно), далее загибайте кончик проволоки, чтобы бусина не могла слететь.

С наступление весны, все начинают наводить порядок и красоту во дворе, на даче. Хочется, что нибудь сделать интересное и своими руками. Как вариант, это может быть флюгер, но не из дерева, как в давние времена, а из пластиковых бутылок.

Флюгер самолето-звездолет.

Материалы и инструменты:
Пластиковые бутылки 1,5 л. 4 шт. и 0,5л. 2 шт.
Болгарка.
Термо клей с пистолетом.
Ножницы, нож, отвертка, саморезы 3 шт.
Шаг 1. Изготовление пропеллеров.
Для обладателя механизма для распускания бутылок в термоусадочный шнурок это будет дополнительная идея для утилизации накопившихся донешек от бутылок. Для тех кто не вкурсе о чем я, просто берем три п. бутылки 1,5-2,5 л.и отрезаем у них донешки как на фото.

Если вы сразу найдете бутылки с оригинальным цветом, то дальнейшая прокраска нитро краской вам не понадобится.

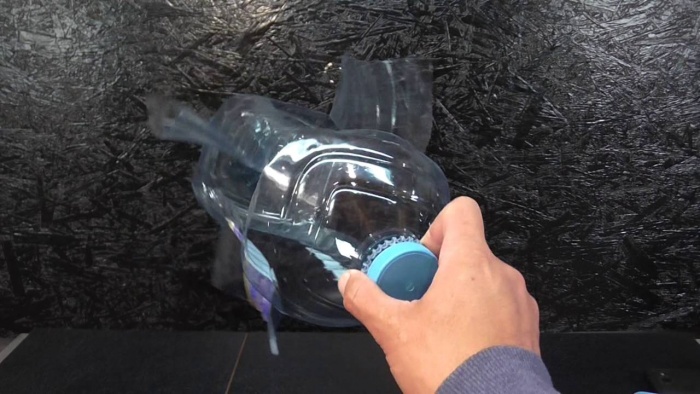

На полученных донышках чертик разметку для вырезания.




По этим линиям вырезаем пропеллеры. Резать можно ножом, ножницами, но легче всего болгаркой, т.к. центральное утолщение прорезать очень тяжело.



До вырезания можно запланировать в какую сторону будет крутиться будущий пропеллер и изменить зарание рисунок. После вырезания болгаркой будут очень большие края запеченной стружки, которые надо срезать ножом и ножницами.


Получаются вот такие вертушки (пропеллеры).



Теперь проделываем по центру каждой виртушки отверстие для самореза, на котором она будет вращаться. Для этого удобно использовать нагретое шило или можно сразу просверлить дрелью.




Вертушки готовы.

Шаг 2. Корпус самолета.

Теперь из двух маленьких и одной большой бутылок сделаем корпус самолета.


А из куска поликарбоната крыло 400Х40 мм.


На корпусе большой бутылки намечаем два отверстия под прорисовывание крыла насквозь, прорезаем.


Примеряем как проходит крыло, если надо подрезаем лишнее.


На маленьких бутылках прорезь делаем только с одной стороны.




Собираем самолет и клеем из пистолета герметично все проклеиваем.
Конструкция должна получиться жесткой.
Находим точку равновесия и просверливаем отверстие под шпильку, на которой будет флюгер поворачиваться по ветру. Сверлим сперва тонким затем толстым сверлом.

Вам будет интересно  Вертикальный ветрогенератор своими руками: как собрать ветряк с вертикальной осью вращения


Для оси используем старую гелиевую ручку или другую.
Вставляем ее до упора и закрепляем жестко термо клеем.

По центру крышек проколем шилом отверстия, для вкручивания саморезов.
Хорошие саморезы такого типа.



Прикручиваем вертушки на крышки, не затягиваем, проверяем чтобы легко вращались от легкого дутья.



Из ровной части бутылки вырезаем два прямоугольника 50х120 мм., для хвоста самолета, он будет поворачивать самолет навстречу ветру. Прямоугольники слаживаем пополам и приклеиваем оба хвоста, сверху и снизу, на зад фюзеляжа.

Использование альтернативных источников энергии – один из основных трендов нашего времени. Чистая и доступная энергия ветра может преобразовываться в электричество даже у вас дома, если построить ветряк и соединить его с генератором.

Соорудить лопасти для ветрогенератора своими руками можно из обычных материалов, не используя специального оборудования. Мы расскажем, какая форма лопастей эффективнее, и поможем подобрать подходящий чертеж для ветровой электростанции.

Ветрогенератор – прибор, позволяющий преобразовывать энергию ветра в электричество.

Принцип работы его заключается в том, что ветер вращает лопасти, приводит в движение вал, по которому вращение поступает на генератор через редуктор, увеличивающий скорость.

Работа ветряной электростанции оценивается по КИЭВ – коэффициенту использования энергии ветра. Когда ветроколесо вращается быстро, оно взаимодействует с большим количеством ветра, а значит забирает у него большее количество энергии

Подразделяют две основные разновидности ветряных генераторов:

  • горизонтальные.

Вертикально ориентированные модели построены так, чтобы ось пропеллера была расположена перпендикулярно земле. Таким образом, любое перемещение воздушных масс, независимо от направления, приводит конструкцию в движение.

Такая универсальность является плюсом данного типа ветряков, но они проигрывают горизонтальным моделям по производительности и эффективности работы

Горизонтальный ветрогенератор напоминает флюгер. Чтобы лопасти вращались, конструкция должна быть повернута в нужную сторону, в зависимости от направления движения воздуха.

Для контроля и улавливания изменений направления ветра устанавливают специальные приборы. КПД при таком расположении винта значительно выше, чем при вертикальной ориентации. В бытовом применении рациональней использовать ветрогенераторы этого типа.

Какая форма лопасти является оптимальной?

Один из главных элементов ветрогенератора – комплект лопастей.

Существует ряд факторов, связанных с этими деталями, которые сказываются на эффективности ветряка:

  • размер;
  • форма;
  • материал;
  • количество.

Если вы решили сконструировать лопасти для самодельного ветряка, обязательно нужно учитывать все эти параметры. Некоторые полагают, что чем больше крыльев на винте генератора, тем больше энергии ветра можно получить. Другими словами, чем больше, тем лучше.

Однако это далеко не так. Каждая отдельная часть движется, преодолевая сопротивление воздуха. Таким образом, большое количество лопастей на винте требует большей силы ветра для совершения одного оборота.

Кроме того, слишком много широких крыльев могут стать причиной образования так называемой «воздушной шапки» перед винтом, когда воздушный поток не проходит сквозь ветряк, а огибает его.

Форма имеет большое значение. От нее зависит скорость движения винта. Плохое обтекание становится причиной возникновения вихрей, которые тормозят ветроколесо

Самым эффективным является однолопастной ветрогенератор. Но построить и сбалансировать его своими руками очень сложно. Конструкция получается ненадежная, хоть и с высоким коэффициентом полезного действия. По опыту многих пользователей и производителей ветряков, самой оптимальной моделью является трехлопастная.

Вес лопасти зависит от ее размера и материала, из которого она будет изготовлена. Размер нужно подбирать тщательно, руководствуясь формулами для расчетов. Кромки лучше обрабатывать так, чтобы с одной стороны имелось закругление, а противоположная сторона была острой

Правильно подобранная форма лопасти для ветрогенератора является фундаментом его хорошей работы.

Для домашнего изготовления подходят такие варианты:

  • парусного типа;
  • крыльчатого типа.

Лопасти парусного типа представляют собой простые широкие полосы, как на ветряной мельнице. Эта модель наиболее очевидна и проста в изготовлении. Однако ее КПД настолько мал, что эта форма практически не применяется в современных ветрогенераторах. Коэффициент полезного действия в данном случае составляет около 10-12%.

Гораздо более эффективная форма – лопасти крыльчатого профиля. Здесь задействованы принципы аэродинамики, которые поднимают в воздух огромные самолеты. Винт такой формы легче приводится в движение и вращается быстрее. Обтекание воздухом значительно сокращает сопротивление, которое встречает на своем пути ветряк.

Правильный профиль должен напоминать крыло самолета. С одной стороны лопасть имеет утолщение, а с другой – пологий спуск. Воздушные массы обтекают деталь такой формы очень плавно

КПД этой модели достигает значения 30-35%. Хорошая новость заключается в том, что построить крыльчатую лопасть можно и своими руками с применением минимума инструментов. Все основные расчеты и чертежи можно легко адаптировать под свой ветряк и пользоваться бесплатной и чистой энергией ветра без ограничений.

Из чего делают лопасти в домашних условиях?

Материалы, которые подойдут для строительства ветрогенератора – это, прежде всего, пластик, легкие металлы, древесина и современное решение – стеклоткань. Главный вопрос заключается в том, сколько труда и времени вы готовы потратить на изготовление ветряка.

Канализационные трубы из поливинилхлорида

Самый популярный и широко распространенный материал для изготовления пластиковых лопастей для ветрогенератора является обыкновенная канализационная ПВХ-труба. Для большинства домашних генераторов с диаметром винта до 2 м хватит трубы 160 мм.

К преимуществам такого метода относят:

  • невысокую цену;
  • доступность в любом регионе;
  • простоту работы;
  • большое количество схем и чертежей в интернете, большой опыт использования.

Трубы бывают разными. Это известно не только тем, кто изготавливает самодельные ветряные электростанции, но всем, кто сталкивался с монтажом канализации или водопровода. Они отличаются по толщине, составу, производителю. Труба стоит недорого, поэтому не нужно пытаться еще больше удешевить свой ветряк, экономя на ПВХ-трубах.

Некачественный материал пластиковых труб может привести к тому, что лопасти треснут при первом же испытании и вся работа будет проделана впустую

Сначала нужно определиться с лекалом. Вариантов существует много, каждая форма имеет свои недостатки и преимущества. Возможно, имеет смысл сначала поэкспериментировать, прежде чем вырезать итоговый вариант.

Поскольку цена на трубы невысокая, а найти их можно в любом строительном магазине, этот материал отлично подойдет для первых шагов в моделировании лопастей. Если что-то пойдет не так, всегда можно купить еще одну трубу и попробовать сначала, кошелек от таких экспериментов не сильно пострадает.

Опытные пользователи энергии ветра заметили, что для изготовления лопастей для ветрогенератора лучше использовать оранжевые, а не серые трубы. Они лучше держат форму, не изгибаются после формирования крыла и дольше служат

Конструкторы-любители предпочитают ПВХ, так как во время испытаний сломанную лопасть можно заменить на новую, изготовленную за 15 минут прямо на месте при наличии подходящего лекала. Просто и быстро, а главное – доступно.

Алюминий – тонкий, легкий и дорогой

Алюминий – легкий и прочный металл. Его традиционно используют для изготовления лопастей для ветрогенераторов. Благодаря небольшому весу, если придать пластине нужную форму, аэродинамические свойства винта будут на высоте.

Основные нагрузки, которые испытывает ветряк во время вращения, направлены на изгиб и разрыв лопасти. Если пластик при такой работе быстро даст трещину и выйдет из строя, рассчитывать на алюминиевый винт можно гораздо дольше.

Однако если сравнивать алюминий и ПВХ-трубы, металлические пластины все равно будут тяжелее. При высокой скорости вращения велик риск повредить не саму лопасть, а винт в месте крепления

Еще один минус деталей из алюминия – сложность изготовления. Если ПВХ-труба имеет изгиб, который будет использован для придания аэродинамических свойств лопасти, то алюминий, как правило, берется в виде листа.

После вырезания детали по лекалу, что само по себе гораздо сложнее, чем работа с пластиком, полученную заготовку еще нужно будет прокатать и придать ей правильный изгиб. В домашних условиях и без инструмента сделать это будет не так просто.

Стекловолокно или стеклоткань – для профессионалов

Если вы решили подойти к вопросу создания лопасти осознанно и готовы потратить на это много сил и нервов, подойдет стекловолокно. Если ранее вы не имели дела с ветрогенераторами, начинать знакомство с моделирования ветряка из стеклоткани – не лучшая идея. Все-таки этот процесс требует опыта и практических навыков.

Лопасть из нескольких слоев стеклоткани, скрепленных эпоксидным клеем, будет прочной, легкой и надежной. При большой площади поверхности деталь получается полая и практически невесомая

Для изготовления берется стеклоткань – тонкий и прочный материал, который выпускается в рулонах. Помимо стекловолокна пригодится эпоксидный клей для закрепления слоев.

Начинают работу с создания матрицы. Это такая заготовка, которая представляет собой форму для будущей детали.

Матрица может быть изготовлена из дерева: бруса, доски или бревна. Прямо из массива вырубают объемный силуэт половины лопасти. Еще вариант – форма из пластика

Сделать заготовку самостоятельно очень сложно, нужно иметь перед глазами готовую модель лопасти из дерева или другого материала, а только потом по этой модели вырезают матрицу для детали. Таких матриц нужно как минимум 2. Зато, сделав удачную форму однажды, ее можно применять многократно и соорудить таким образом не один ветряк.

Дно формы тщательно смазывают воском. Это делается для того, чтобы готовую лопасть можно было легко извлечь впоследствии. Укладывают слой стекловолокна, промазывают его эпоксидным клеем. Процесс повторяют несколько раз, пока заготовка не достигнет нужной толщины.

Когда эпоксидный клей высохнет, половину детали аккуратно вынимают из матрицы. То же делают со второй половиной. Части склеивают между собой, чтобы получилась полая объемная деталь. Легкая, прочная, правильной аэродинамической формы лопасть из стекловолокна – вершина мастерства домашнего любителя ветряных электростанций.

Ее главный минус – сложность реализации задумки и большое количество брака на первых порах, пока не будет получена идеальная матрица, а алгоритм создания не будет отточен.

Дешево и сердито: деревянная деталь для ветроколеса

Деревянная лопасть – дедовский метод, который легко осуществим, но малоэффективен при сегодняшнем уровне потребления электричества. Сделать деталь можно из цельной доски легких пород древесины, например, сосны. Важно подобрать хорошо высушенную деревянную заготовку.

Нужно выбрать подходящую форму, но учитывать тот факт, что деревянная лопасть будет не тонкой пластиной, как алюминиевая или пластиковая, а объемной конструкцией. Поэтому придать заготовке форму мало, нужно понимать принципы аэродинамики и представлять себе очертания лопасти во всех трех измерениях.

Придавать окончательный вид дереву придется рубанком, лучше электро. Для долговечности древесину обрабатывают антисептическим защитным лаком или краской

Главный недостаток такой конструкции – большой вес винта. Чтобы сдвинуть с места эту махину, ветер должен быть достаточно сильным, что трудноосуществимо в принципе. Однако дерево – доступный материал. Доски, подходящие для создания винта ветрогенератора, можно найти прямо у себя во дворе, не потратив ни копейки. И это главное преимущество древесины в данном случае.

КПД деревянной лопасти стремится к нулю. Как правило, время и силы, которые уходят на создание такого ветряка не стоят полученного результата, выраженного в ваттах. Однако, как учебная модель или пробный экземпляр деревянная деталь вполне имеет место быть. А еще флюгер с деревянными лопастями эффектно смотрится на участке.

Чертежи и примеры лопастей

Сделать правильный расчет винта ветрогенератора, не зная основных параметров, которые отображаются в формуле, а так же не имея понятия, как эти параметры влияют на работу ветряка, очень сложно.

Лучше не тратить свое время, если желания вникать в основы аэродинамики нет. Готовые чертежи-схемы с заданными показателями помогут подобрать подходящую лопасть для ветряной электростанции.

Чертеж лопасти для двухлопастного винта. Изготавливается из канализационной трубы 110 диаметра. Диаметр винта ветряка в данных расчетах – 1 м

Подобный небольшой ветрогенератор не сможет обеспечить вас высокой мощностью. Скорей всего, вы вряд ли сможете выжать из этой конструкции больше 50 Вт. Однако двухлопастной винт из легкой и тонкой ПВХ-трубы даст высокую скорость вращения и обеспечит работу ветряка даже при небольшом ветре.

Чертеж лопасти для трехлопастного винта ветрогенератора из трубы 160 мм диаметра. Расчетная быстроходность в этом варианте – 5 при ветре 5 м/с

Трехлопастной винт такой формы может быть использован для более мощных агрегатов, примерно 150 Вт при 12 В. Диаметр всего винта в этой модели достигает 1,5 м. Ветроколесо будет вращаться быстро и легко запускаться в движение. Ветряк с тремя крыльями встречается в домашних электростанциях чаще всего.

Чертеж самодельной лопасти для 5-ти лопастного винта ветрогенератора. Изготавливается из трубы ПВХ диаметром 160 мм. Расчетная быстроходность – 4

Такой пятилопастной винт сможет выдавать до 225 оборотов в минуту при расчетной скорости ветра 5 м/с. Чтобы построить лопасть по предложенным чертежам, нужно перенести координаты каждой точки из колонок «Координаты лекала фронт/тыл» на поверхность пластиковой канализационной трубы.

По таблице видно, что чем больше крыльев у ветрогенератора, тем меньше должна быть их длина для получения тока одинаковой мощности

Как показывает практика, обслуживать ветрогенератор больше 2 метров в диаметре достаточно сложно. Если в соответствии с таблицей вам необходим ветряк большего размера, подумайте над увеличением числа лопастей.

С правилами и принципами ознакомит статья, в которой пошагово изложен процесс производства вычислений.

Выполнение балансировки ветряка

Балансировка лопастей ветрогенератора поможет сделать его работу максимально эффективной. Для осуществления балансировки нужно найти помещение, где нет ветра или сквозняка. Разумеется, для ветроколеса больше 2 м в диаметре найти такое помещение будет сложно.

Лопасти собираются в готовую конструкцию и устанавливаются в рабочее положение. Ось должна располагаться строго горизонтально, по уровню. Плоскость, в которой будет вращаться винт, должна быть выставлена строго вертикально, перпендикулярно оси и уровню земли.

Винт, который не движется, нужно повернуть на 360/х градусов, где х = количество лопастей. В идеале сбалансированный ветряк не будет отклоняться ни на 1 градус, а останется неподвижным. Если лопасть повернулась под собственным весом, ее нужно немного подправить, уменьшить вес с одной стороны, устранить отклонение от оси.

Процесс повторяется до тех пор, пока винт не будет абсолютно неподвижным в любом положении. Важно, чтобы во время балансировки не было ветра. Это может исказить результаты испытаний

Также важно проконтролировать, чтобы все части вертелись строго в одной плоскости. Для проверки на расстоянии 2 мм с обеих сторон одной из лопастей устанавливают контрольные пластины. Во время движения ни одна часть винта не должна коснуться пластины.

Вам будет интересно  Генератор из подручных средств. Делаем генератор для ветряка

Для эксплуатации ветрогенератора с изготовленными лопастями потребуется собрать систему, аккумулирующую полученную энергию, сохраняющую ее и передающую потребителю. Одним из компонентов системы является контроллер. О том, как сделать , узнаете, ознакомившись с рекомендованной нами статьей.

Если вы хотите использовать чистую и безопасную энергию ветра для бытовых нужд и не планируете тратить огромные деньги на покупку дорогостоящего оборудования, самодельные лопасти из обычных материалов будут подходящей идеей. Не бойтесь экспериментов, и вам удастся еще больше усовершенствовать существующие модели винтов ветряка.

Вертушка из пластиковой бутылки. Ветряк из пластиковой бутылки своими руками: пошаговое описание, интересные идеи и рекомендации Как сделать вертушки с помощью пластиковой бутылки

С наступление весны, все начинают наводить порядок и красоту во дворе, на даче. Хочется, что нибудь сделать интересное и своими руками. Как вариант, это может быть флюгер, но не из дерева, как в давние времена, а из пластиковых бутылок.

Флюгер самолето-звездолет.

Материалы и инструменты:
Пластиковые бутылки 1,5 л. 4 шт. и 0,5л. 2 шт.
Болгарка.
Термо клей с пистолетом.
Ножницы, нож, отвертка, саморезы 3 шт.
Шаг 1. Изготовление пропеллеров.
Для обладателя механизма для распускания бутылок в термоусадочный шнурок это будет дополнительная идея для утилизации накопившихся донешек от бутылок. Для тех кто не вкурсе о чем я, просто берем три п. бутылки 1,5-2,5 л.и отрезаем у них донешки как на фото.

Если вы сразу найдете бутылки с оригинальным цветом, то дальнейшая прокраска нитро краской вам не понадобится.

На полученных донышках чертик разметку для вырезания.




По этим линиям вырезаем пропеллеры. Резать можно ножом, ножницами, но легче всего болгаркой, т.к. центральное утолщение прорезать очень тяжело.



До вырезания можно запланировать в какую сторону будет крутиться будущий пропеллер и изменить зарание рисунок. После вырезания болгаркой будут очень большие края запеченной стружки, которые надо срезать ножом и ножницами.


Получаются вот такие вертушки (пропеллеры).



Теперь проделываем по центру каждой виртушки отверстие для самореза, на котором она будет вращаться. Для этого удобно использовать нагретое шило или можно сразу просверлить дрелью.




Вертушки готовы.

Шаг 2. Корпус самолета.

Теперь из двух маленьких и одной большой бутылок сделаем корпус самолета.


А из куска поликарбоната крыло 400Х40 мм.


На корпусе большой бутылки намечаем два отверстия под прорисовывание крыла насквозь, прорезаем.


Примеряем как проходит крыло, если надо подрезаем лишнее.


На маленьких бутылках прорезь делаем только с одной стороны.




Собираем самолет и клеем из пистолета герметично все проклеиваем.
Конструкция должна получиться жесткой.
Находим точку равновесия и просверливаем отверстие под шпильку, на которой будет флюгер поворачиваться по ветру. Сверлим сперва тонким затем толстым сверлом.


Для оси используем старую гелиевую ручку или другую.
Вставляем ее до упора и закрепляем жестко термо клеем.

По центру крышек проколем шилом отверстия, для вкручивания саморезов.
Хорошие саморезы такого типа.



Прикручиваем вертушки на крышки, не затягиваем, проверяем чтобы легко вращались от легкого дутья.



Из ровной части бутылки вырезаем два прямоугольника 50х120 мм., для хвоста самолета, он будет поворачивать самолет навстречу ветру. Прямоугольники слаживаем пополам и приклеиваем оба хвоста, сверху и снизу, на зад фюзеляжа.

Этот проект – очень простая ветровая турбина с вертикальной осью вращения из подручных деталей. Ветрогенератор своими руками очень легко собрать, при этом почти не используются инструменты. Просверлить несколько дырок – куда уж проще.

А, главное, — так вы дадите вторую жизнь нескольким пустым пластиковым бутылкам, которых полно валяется вокруг.

Шаг 1: Основная идея

Из Википедии: бестопливный генератор с вертикальной осью вращения – тип ветровых турбин с валом привода несущего винта установленным в поперечном ветру направлении (не обязательно вертикально), с основными компонентами, установленными в основании турбины.

В такой турбине лопасти вращаются вокруг центрального вертикального вала. Лопасти часто чашеобразной формы, углубления лопастей по очереди попадают под удар ветра, из-за чего лопасти начинают вращаться и вращать центральный вал.

В нашей ветровой турбине лопасти сделаны из трех пустых пластиковых бутылок из-под лимонада, разрезанных пополам и установленных на дешевом пластиковом подносе. Поднос фиксируется на длинном болте (ось), на котором гайками закреплены подшипники от скейтборда, для легкого вращения. Болт закреплен на основании.

На видео показано, как работает наш ветряк из пластиковых бутылок.

На фото показана базовая конструкция оси турбины. Справа налево (верх): пластиковые прокладки (они понадобились из-за того, что стержень болта под головкой ровный, примерно 5 мм без резьбы). Затем пластиковый поднос (на фото его заменила кусок деревянной дощечки), зафиксированный гайкой между двух средних шайб. Ниже два подшипника фиксируются с наружных сторон гайками, еще одна гайка разделяет их, это увеличивает монтажную высоту и повышает устойчивость.

Шаг 2: Нужные детали

На фото показаны все составные части турбины:

  • Пластиковый поднос, диаметр 30-35 см
  • 8мм болт, длиной 125 мм
  • 4 8мм гайки (или больше, если вы хотите законтровать их)
  • 2 средних шайбы с отверстием 8 мм
  • 2 подшипника от скейтборда с внутренним отверстием 8 мм (я использовал подшипники с внешним диаметром 22 мм и высотой около 7 мм)

Конечно, турбину нужно будет крепить на каком-то основании, дальше я покажу, какое основание я сделал.

Шаг 3: Делаем лопасти


Подойдут любые три двухлитровые пластиковые бутылки из-под лимонада. Разрежьте их пополам как показано на первом рисунке. Я резал ленточной пилой, это было громко, грязно и, местами, опасно, зато быстро. Это можно сделать ножницами, острым канцелярским ножом или ручной пилой.

Крышки от бутылок пригодятся, чтобы крепить бутылки к подносу. В них нужно сделать отверстия для стока дождевой воды (второй рисунок).

Шаг 4: Сверлим отверстия в подносе





Поднос лучше взять из гибкого пластика, который не потрескается во время сверления или сгибания.

Нужно просверлить три отверстия на равном расстоянии друг от друга, рядом с краем подноса, такого размера, чтобы резьба на горлышке бутылки могла пройти. Это значит, что отверстия расположены под углом 120° относительно друг друга. На первом фото показано измерение углов 120°, на втором – нанесение меток под отверстия шилом.

Диаметр отверстий должен быть между 26 и 29 мм. Оптимальный размер – 26 мм, но если будет больше, то тоже пойдет. Я сверлил отверстия 29мм кольцевой насадкой. На последнем фото показано высверливание отверстий. Оставшиеся пластиковые диски я использовал как прокладки на ось турбины.

В центре подноса нужно сделать 8мм отверстие для оси (болта).

Шаг 5: Сборка






Теперь нам нужно просто собрать вместе все детали.

Сначала надеваем на болт шайбу и поднос нижней стороной к головке (первое фото), поднос будет расположен дном кверху, чтобы в нем не скапливалась дождевая вода. С другой стороны фиксируем поднос еще одной шайбой и гайкой.
Потом на ось надеваем подшипники и гайки, в том же порядке, что и на втором фото. Расстояние между подносом и подшипниками зависит от высоты бортика подноса. Когда турбина будет крутиться, она не должна задевать основание, на которое установлена.

Теперь закрепляем бутылки на подносе. Их нужно просто прикрутить, как показано на третьем и четвертом фото. Открытое «лицо» бутылок должно быть повёрнуто перпендикулярно краю подноса. все три бутылки должны быть развернуты одинаково относительно центра и краев подноса (пятое фото). То, в какую сторону будут развернуты бутылки, определит будут они крутиться по часовой стрелке, или же против. Турбина на пятом фото будет крутиться по часовой стрелке.

Если диаметр отверстий в подносе больше 26 мм, вы можете снять белое фиксирующее кольцо на горлышке и посадить его на место снова, но вверх ногами. Диаметр основания кольца шире, чем диаметр вершины, это даст более плотную посадку в отверстии.

Шаг 6: База



Основная часть турбины собрана, осталось сделать основание для ее крепления.

Тип основания определяется местом, где вы хотите установить турбину. Может быть, вы хотите закрепить ее на заборе или на шесте, или просто на открытом пространстве.

Я решил установить свою турбину на опоре ограды, поэтому покажу вам какое основание нужно сделать для крепления на эту опору. Вы легко приспособите его под свой вариант.

Как можно увидеть на первом фото, Т-образное основание сделано из 18мм доски. Нога основания закреплена на опоре кабельными стяжками, протянутыми через четыре отверстия, просверленных в доске. Подшипники на оси турбины плотно посажены в 22мм отверстие, просверленное в перекладине основания (второе фото).

На последнем фото продемонстрирован «зажим» для подшипников. Перьевым сверлом я просверлил 22мм отверстие. Затем я сделал прорезь шириной 2 мм от края перекладины, проходящую ровно через центр 22мм отверстия и уходящую на 80 мм вглубь доски. Эта прорезь помогает вставить подшипники в отверстие без усилий и затем стянуть края отверстия винтом, как показано на последнем фото, чтобы подшипники зажало. Болт и гайка кажутся мне более надежным креплением, чем винт, и позже я заменю его.

Теперь турбина полностью собрана, но у меня еще есть вариант ее усовершенствования, возможно вам будет интересно.

Шаг 7: Повышаем устойчивость




Хотя бутылки из-под лимонада сами по себя довольно устойчивы к давлению ветра, есть один вариант повысить их устойчивость. Это можно сделать путем закрепления центров донышек на общем каркасе.

Я собрал этот каркас из того, что было: кусок черенка щетки, несколько бамбуковых шпажек и маленьких хомутов.

Я просверлил три 4мм отверстия в кусочке черенка на равном расстоянии друг от друга (по 120° между ними), в них вставил бамбуковые шпажки и залил их клеем (второе фото). Потом я просверлил 3мм отверстия в донышках бутылок, под хомутики, и закрепил шпажки на донышках с помощью хомутиков и клея (фото три и четыре). Естественно, бамбуковые шпажки были обрезаны до нужной длины.

Вот теперь ветряная турбина готова к использованию! Если вы хотите использовать силу ветра, можно присоединить прибор к резьбе на оси (заметка: пока турбина испытала лишь умеренный ветер, и я не знаю, какие порывы она способна выдержать).

Изобретение флюгера уходит корнями в далекое прошлое. Ветряки изготавливали из металла в форме животных или птиц. Кроме указания направления ветра, флюгер считался оберегом города от врагов. Сейчас изделие используют больше как декоративное украшение, изготовляя его своими руками из подручных материалов. На дачах многие делают флюгер из пластиковой бутылки не только ради забавы. Его звук и вращение отпугивает птиц от урожая.

Общее устройство флюгера

Разные флюгеры отличаются по форме и материалу, но общее их устройство остается неизменным на протяжении многих лет.

Ветряк состоит из следующих деталей:

  • Корпус удерживает вращающуюся ось. Для металлической конструкции применяется труба с двумя подшипниками. Корпусом изделия из пластиковой бутылки может послужить обыкновенный деревянный брусок.
  • Защитный колпак располагается на оси. По форме он напоминает конус и служит зонтиком корпуса, закрывающим его от дождя. Вдобавок колпак служит ограничителем оси, удерживая ее на определенной высоте.
  • Ось соединяет флюгарку с корпусом. На ней вращается верхняя часть от воздействия ветра. Изготавливают ось своими руками из ровного стального прута. Для ПЭТ бутылки подойдет даже гвоздь.
  • Роза ветров представляет крестовину из полос или прутов с закрепленными буквами, указывающими стороны света. По флюгарке и стрелкам розы ветров узнают направление ветра.
  • Флюгаркой называют вращающуюся часть. Она-то и указывает направление ветра по розе ветров. Для красоты флюгарке придают форму птицы или зверя. Самую простую конструкцию делают своими руками из ПЭТ бутылки. Указателем флюгарки служит стрелка, а противовес необходим для центрации на оси.

По такому же принципу изготавливают ветряк из пластиковой емкости. Если в определении направления ветра нет надобности, розу ветров из конструкции можно исключить. Да и защитный колпачок не играет существенной роли из-за отсутствия подшипников.

Совет! Изготавливая флюгер из пластиковой бутылки для определения направления ветра, конструкцию можно усовершенствовать устройством измерения силы порывов. Приспособление состоит из металлической пластины, подвешенной веревкой к флюгарке. Рядом устанавливают шкалу. При отклонении пластины по измерительной шкале узнают силу ветра.

Самостоятельное изготовление ветряка из ПЭТ бутылок

Изготовление ветряка своими руками из ПЭТ бутылки не займет много времени. Самым сложным здесь будет процесс вырезания пропеллера. Для красоты его можно сделать с емкости другого цвета. Например, корпус будет прозрачный, а пропеллер – коричневый.
Но обо всем по порядку:


Сделанный своими руками ветряк готов. Осталось его закрепить на мачту и установить как можно выше.

На этом видео показан музыкальный флюгер:

Какие функции выполняет изделие из бутылки

Больше всего флюгеры востребованы жителями приморских поселков. Например, рыбаки узнают направление ветра и определяют, будет ли шторм.
Сделанный своими руками и установленный во дворе флюгер из ПЭТ бутылки может выполнять такие функции:

  • Если приложить фантазию, флюгарок может стать рекламой деятельности хозяина. Его изготовляют по роду занятий. Например, сделать вывеску сапожнику поможет ветряк, сделанный по форме сапога.

Раньше люди считали флюгер амулетом, оберегающим дом от злых духов вращающимися элементами. Если в это кто-то до сих пор верит, то изготовить талисман из бутылки не составит особого труда.
На этом видео показана вертушка из ПЭТ бутылок:

Установка на даче ветряка из ПЭТ бутылки не заберет много времени, зато радости детям доставит максимум, плюс добавит украшение двора.

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Очень актуальной для дачников является вопрос борьбы с кротами. Эти, на первый взгляд, безобидные существа могут нанести большой вред огороду и продуктам, которые на нем выращиваются. Поэтому многие ломают голову, как решить эту проблему. Несмотря на массу средств и приспособлений от кротов на городе, существует один простой вариант, который может позволить себе каждый.

Вам не нужно быть умелым мастером, чтобы создать данное средство, а на всю работу уйдет от силы минут 20. Заинтригованы? Тогда давайте узнаем, как сделать отпугиватель кротов из пластиковой бутылки.

Вам будет интересно  Мощный мультипликатор для ветряка своими руками. Самодельный ветрогенератор для дома и дачи: принципы работы, схемы, какой и как делать. Изготовление горизонтально-осевого «ветряка»

В поисках решений

В интернете очень много запросов на тему борьбы с грызунами, особенно с кротами. Каждый желает сделать так, чтобы больше не сталкиваться с этой проблемой. Однако, не все знают, как действовать в таком случае. Убивать животных не совсем гуманно, поэтому яды и прочие убивающие приспособления не подойдут. Часто огородники бегут в магазин, чтобы спросить совет или купить эффективное и в то же время недорогое средство. Другие же идут путем попроще, делая отпугиватель для кротов своими руками.

Но, как пластиковая бутылка сможет отпугивать кротов? Все просто. От вас требуется только модернизировать ее, соорудив своеобразные лопасти из бутылки, которые будут заставлять ее крутиться. Во время вращения, вертушка будет издавать шум. Конструкция довольно проста:

  1. Пластиковая бутылка.
  2. Палка.

Вот и все, что вам потребуется. Тара насаживается на палку или прут, после чего под влиянием ветра будет вертеться. За счет того, что прут углублен в землю, вибрация и шум отпугивают кротов. Для огорода можно сделать много таких изделий, себестоимость которых просто мизерная. А что самое важное, вам не нужно тратить массу времени. Давайте рассмотрим инструкцию того, как создать это простейшее чудо техники.

Что потребуется для работы

Преимуществом пластикового отпугивателя из бутылок является то, что вам потребуется минимальный набор инструментов и материалов. С ними сможет работать каждый, а приобрести их — вообще не проблема. Вы сами можете в этом убедиться. Вот список всего, что потребуется:

  • пластиковая бутылка;
  • стальной прут или деревянная палка;
  • канцелярский нож или ножницы;
  • дрель со сверлом (в некоторых случаях ее не потребуется).

Вот и весь набор. Вы удивлены? Не стоит, так как при всей своей простоте, механизм работает безотказно. Нужно только соединить все это в одно устройство.

Обратите внимание! Прибор автоматический, но, работает только от ветра. В спокойную безветренную погоду он будет просто бесполезен.

Пошаговая инструкция создания отпугивателя для кротов

Итак, когда вы имеете все необходимое, можно приступать. Бутылка может быть любого цвета, формы, литража… Это не столь важно. Обеспечьте себе удобное место для работы. Лучше выполнять все за столом на ровной поверхности. Тогда никаких проблем не возникнет. Инструкция следующая:

Вот и все, прибор готов. Теперь нужно только найти тоннель крота, чтобы засунуть прут именно в него. За счет вибрации и звука, передающегося от бутылки по пруту в землю, кроты не будут приближаться к этому месту. Они боятся таких агрессивных шумов. Если у вас большой огород, то сделайте несколько конструкций, чтобы исключить появление кротов в другой части огорода.

Совет! Такой отпугиватель будет действовать не только на кротов. Птицы и другие грызуны тоже очень боятся такого шума. Поэтому вы можете не опасаться, что братья наши меньшие сожрут ваш урожай.

Понадобится:
-2 пластиковые бутылки
-4 крышки от пластиковых бутылок
-3 большие деревянные бусины
-Плоскогубцы или кусачки
-Ножницы
-Металлическая проволока
-Малярный нож
Изготовление ветряка из пластиковых бутылок своими руками
1. Разрежьте малярным ножом бутылку на 2 части
2. Разрежьте ножницами бутылку пополам и начинайте нарезать «лопасти» ветряка
3. Начинайте отгибать лепестки под углом около 45 градусов. Можно загибать лепестки-«лопасти» не только у основания бутылки, но и посредине.
4. После этого аккуратно, стараясь не повредить лопасти ветряка, разгладьте их.
5. Проделайте отверстие в середине крыльев и крышки
6. Покрасьте заготовки (крышки от бутылок и вырезанные лопасти) ветряка. Лучше всего для этого подойдет краска из баллончика. Тогда вы сможете окрасить бутылку в несколько цветов
8. Клеевым пистолетом приклейте крышки от бутылки ко дну подготовленных лопастей
9. В бусине при необходимости увеличьте отверстие дрелью
10. Загните кончик проволоки и наденьте на его бусину.
11. Наденьте на него заготовку ветряка, бусину и еще заготовку и бусину
12. Загните кончик проволоки и отрежьте лишнюю часть кусачками
13. Присоедините к металлическому штырю хомутом.

Ветряная мельница из пластиковых бутылок. Ветряк из пластиковой бутылки своими руками: конструкции, применение Ветряные вертушки из пластиковых бутылок

Понадобится:
-2 пластиковые бутылки
-4 крышки от пластиковых бутылок
-3 большие деревянные бусины
-Плоскогубцы или кусачки
-Ножницы
-Металлическая проволока
-Малярный нож
Изготовление ветряка из пластиковых бутылок своими руками
1. Разрежьте малярным ножом бутылку на 2 части
2. Разрежьте ножницами бутылку пополам и начинайте нарезать «лопасти» ветряка
3. Начинайте отгибать лепестки под углом около 45 градусов. Можно загибать лепестки-«лопасти» не только у основания бутылки, но и посредине.
4. После этого аккуратно, стараясь не повредить лопасти ветряка, разгладьте их.
5. Проделайте отверстие в середине крыльев и крышки
6. Покрасьте заготовки (крышки от бутылок и вырезанные лопасти) ветряка. Лучше всего для этого подойдет краска из баллончика. Тогда вы сможете окрасить бутылку в несколько цветов
8. Клеевым пистолетом приклейте крышки от бутылки ко дну подготовленных лопастей
9. В бусине при необходимости увеличьте отверстие дрелью
10. Загните кончик проволоки и наденьте на его бусину.
11. Наденьте на него заготовку ветряка, бусину и еще заготовку и бусину
12. Загните кончик проволоки и отрежьте лишнюю часть кусачками
13. Присоедините к металлическому штырю хомутом.

С наступление весны, все начинают наводить порядок и красоту во дворе, на даче. Хочется, что нибудь сделать интересное и своими руками. Как вариант, это может быть флюгер, но не из дерева, как в давние времена, а из пластиковых бутылок.

Флюгер самолето-звездолет.

Материалы и инструменты:
Пластиковые бутылки 1,5 л. 4 шт. и 0,5л. 2 шт.
Болгарка.
Термо клей с пистолетом.
Ножницы, нож, отвертка, саморезы 3 шт.
Шаг 1. Изготовление пропеллеров.
Для обладателя механизма для распускания бутылок в термоусадочный шнурок это будет дополнительная идея для утилизации накопившихся донешек от бутылок. Для тех кто не вкурсе о чем я, просто берем три п. бутылки 1,5-2,5 л.и отрезаем у них донешки как на фото.

Если вы сразу найдете бутылки с оригинальным цветом, то дальнейшая прокраска нитро краской вам не понадобится.

На полученных донышках чертик разметку для вырезания.




По этим линиям вырезаем пропеллеры. Резать можно ножом, ножницами, но легче всего болгаркой, т.к. центральное утолщение прорезать очень тяжело.



До вырезания можно запланировать в какую сторону будет крутиться будущий пропеллер и изменить зарание рисунок. После вырезания болгаркой будут очень большие края запеченной стружки, которые надо срезать ножом и ножницами.


Получаются вот такие вертушки (пропеллеры).



Теперь проделываем по центру каждой виртушки отверстие для самореза, на котором она будет вращаться. Для этого удобно использовать нагретое шило или можно сразу просверлить дрелью.




Вертушки готовы.

Шаг 2. Корпус самолета.

Теперь из двух маленьких и одной большой бутылок сделаем корпус самолета.


А из куска поликарбоната крыло 400Х40 мм.


На корпусе большой бутылки намечаем два отверстия под прорисовывание крыла насквозь, прорезаем.


Примеряем как проходит крыло, если надо подрезаем лишнее.


На маленьких бутылках прорезь делаем только с одной стороны.




Собираем самолет и клеем из пистолета герметично все проклеиваем.
Конструкция должна получиться жесткой.
Находим точку равновесия и просверливаем отверстие под шпильку, на которой будет флюгер поворачиваться по ветру. Сверлим сперва тонким затем толстым сверлом.


Для оси используем старую гелиевую ручку или другую.
Вставляем ее до упора и закрепляем жестко термо клеем.

По центру крышек проколем шилом отверстия, для вкручивания саморезов.
Хорошие саморезы такого типа.



Прикручиваем вертушки на крышки, не затягиваем, проверяем чтобы легко вращались от легкого дутья.



Из ровной части бутылки вырезаем два прямоугольника 50х120 мм., для хвоста самолета, он будет поворачивать самолет навстречу ветру. Прямоугольники слаживаем пополам и приклеиваем оба хвоста, сверху и снизу, на зад фюзеляжа.

В летний период почти каждый день мы покупаем бутылку воды. Из такого нехитрого бросового материала можно сделать отличную забаву для ребенка или настоящий . Ветряные или пластиковых бутылок изготавливают разными способами. Это не займет много времени, а ребенку будет действительно интересно принимать участие в процессе и играть.

Подвесные вертушки из бутылок

Для работы нам понадобятся:

  • чистая двухлитровая бутылка;
  • цветная изолента;
  • ножницы;
  • сантиметр;
  • канцелярский нож;
  • мячик с подшипником шарнирного соединения (такие часто используют для рыбной ловли).

Теперь рассмотрим несложную пошаговую инструкцию.

  1. Бутылку предварительно хорошенько промываем и удаляем все наклейки.
  2. Приблизительно посередине цветной изолентой обклеиваем заготовку. С ее помощью можно спрятать остатки клея от обертки. Наклеивать ленту необходимо только на прямую часть бутылки.
  3. При помощи сантиметра размечаем равные отрезки и проводим вертикальные линии. Отрезки шириной приблизительно полтора сантиметра.
  4. Затем канцелярским ножом аккуратно начинаем двигаться сверху вниз. Старайтесь делать разрезы точно по линиям, иначе в конце вы не получите ожидаемого результата.
  5. Расстояние от дна должно быть не менее 2см.
  6. Теперь немного прижимаем заготовку для вертушки из пластиковых бутылок. Аккуратно сдавливаем «лучики».
  7. Теперь этим «лучикам» необходимо придать правильную форму, чтобы ветер мог крутить вертушку из пластиковой бутылки. Для этого каждый «лучик» сгибаем под углом 45° в самой верхней точке.
  8. Проделываем это и в самой нижней части, но в другом направлении.
  9. Теперь осталось задекорировать наши ветряные вертушки из пластиковых бутылок при помощи кусочков изоленты.
  10. Для того, чтобы подвесить вертушку, в крышечке проделываем отверстие и вставляем туда крепление. Продеваем петельку из кусочка проволоки.
  11. Вертушка готова!

Как быстро сделать вертушку из бутылки?

Более традиционный вариант на креплении или палочке в форме винта сделать еще проще. Для этого понадобятся:

  • большая прозрачная бутылка;
  • маркер и канцелярский нож;
  • краска.

Красочная вертушка из пластиковой бутылки

Более сложный вариант предполагает использование сразу нескольких пластиковых бутылок. Такие мельницы часто устанавливают на

  • садовых участках. Для работы нужно подготовить:
  • две пластиковые бутылки;
  • четыре крышечки;
  • три большие бусины;
  • плоскогубцы, ножницы, проволока.

Рассмотрим пошаговый мастер класс, как можно сделать из пластиковых бутылок красочные вертушки.

  1. Разрезаем бутылку пополам канцелярским или малярным ножом.
  2. Теперь ножницами нарезаем лопасти ветряка.
  3. Отгибаем лопасти под углом 45° посередине длины или у основания.
  4. Вот так выглядит наша заготовка на данном этапе.
  5. Аккуратно разглаживаем лопасти.
  6. В середине крыльев и крышки проделываем отверстия.

Изобретение флюгера уходит корнями в далекое прошлое. Ветряки изготавливали из металла в форме животных или птиц. Кроме указания направления ветра, флюгер считался оберегом города от врагов. Сейчас изделие используют больше как декоративное украшение, изготовляя его своими руками из подручных материалов. На дачах многие делают флюгер из пластиковой бутылки не только ради забавы. Его звук и вращение отпугивает птиц от урожая.

Общее устройство флюгера

Разные флюгеры отличаются по форме и материалу, но общее их устройство остается неизменным на протяжении многих лет.

Ветряк состоит из следующих деталей:

  • Корпус удерживает вращающуюся ось. Для металлической конструкции применяется труба с двумя подшипниками. Корпусом изделия из пластиковой бутылки может послужить обыкновенный деревянный брусок.
  • Защитный колпак располагается на оси. По форме он напоминает конус и служит зонтиком корпуса, закрывающим его от дождя. Вдобавок колпак служит ограничителем оси, удерживая ее на определенной высоте.
  • Ось соединяет флюгарку с корпусом. На ней вращается верхняя часть от воздействия ветра. Изготавливают ось своими руками из ровного стального прута. Для ПЭТ бутылки подойдет даже гвоздь.
  • Роза ветров представляет крестовину из полос или прутов с закрепленными буквами, указывающими стороны света. По флюгарке и стрелкам розы ветров узнают направление ветра.
  • Флюгаркой называют вращающуюся часть. Она-то и указывает направление ветра по розе ветров. Для красоты флюгарке придают форму птицы или зверя. Самую простую конструкцию делают своими руками из ПЭТ бутылки. Указателем флюгарки служит стрелка, а противовес необходим для центрации на оси.

По такому же принципу изготавливают ветряк из пластиковой емкости. Если в определении направления ветра нет надобности, розу ветров из конструкции можно исключить. Да и защитный колпачок не играет существенной роли из-за отсутствия подшипников.

Совет! Изготавливая флюгер из пластиковой бутылки для определения направления ветра, конструкцию можно усовершенствовать устройством измерения силы порывов. Приспособление состоит из металлической пластины, подвешенной веревкой к флюгарке. Рядом устанавливают шкалу. При отклонении пластины по измерительной шкале узнают силу ветра.

Самостоятельное изготовление ветряка из ПЭТ бутылок

Изготовление ветряка своими руками из ПЭТ бутылки не займет много времени. Самым сложным здесь будет процесс вырезания пропеллера. Для красоты его можно сделать с емкости другого цвета. Например, корпус будет прозрачный, а пропеллер – коричневый.
Но обо всем по порядку:


Сделанный своими руками ветряк готов. Осталось его закрепить на мачту и установить как можно выше.

На этом видео показан музыкальный флюгер:

Какие функции выполняет изделие из бутылки

Больше всего флюгеры востребованы жителями приморских поселков. Например, рыбаки узнают направление ветра и определяют, будет ли шторм.
Сделанный своими руками и установленный во дворе флюгер из ПЭТ бутылки может выполнять такие функции:

  • Если приложить фантазию, флюгарок может стать рекламой деятельности хозяина. Его изготовляют по роду занятий. Например, сделать вывеску сапожнику поможет ветряк, сделанный по форме сапога.

Раньше люди считали флюгер амулетом, оберегающим дом от злых духов вращающимися элементами. Если в это кто-то до сих пор верит, то изготовить талисман из бутылки не составит особого труда.
На этом видео показана вертушка из ПЭТ бутылок:

Установка на даче ветряка из ПЭТ бутылки не заберет много времени, зато радости детям доставит максимум, плюс добавит украшение двора.

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник http://pkkonakovo.ru/samodelnye-vetryaki-iz-plastikovyh-butylok-vetryak-iz-plastikovyh.html

Источник http://usg96.ru/vertushka-iz-plastikovoi-butylki-vetryak-iz-plastikovoi-butylki/

Источник http://ogonbar.ru/vetryanaya-melnica-iz-plastikovyh-butylok-vetryak-iz-plastikovoi.html
