Здания из легких металлоконструкций

Здания из легких металлоконструкций от компании ПК ВЕСТА

Быстровозводимые здания из ЛМК и ЛСТК активно используются, как в строительстве жилых домов, так и объектов коммерческого назначения. Благодаря низкой стоимости, быстрому возведению и высоким эксплуатационным характеристикам, они широко применяются в разных сферах народного хозяйства, от общепита, до добывающей промышленности и производства.

ПК ВЕСТА выполняет производство быстровозводимых зданий из металлоконструкций «под ключ» по современным строительным технологиям. Строим надежные, прочные и долговечные здания, которые отличаются высокой функциональностью и энергоэффективностью. Предлагаем типовые решения для бизнеса, разрабатываем индивидуальные проекты, с учетом специфики производственного процесса, степени его механизации, региона, требований заказчика и бюджета.

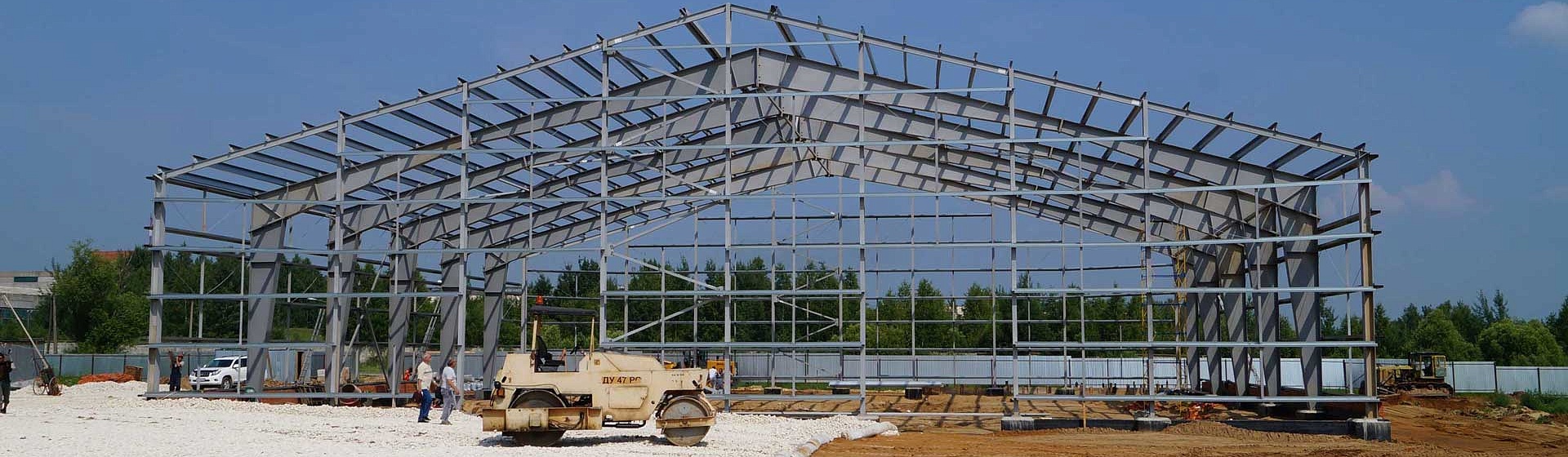

Быстровозводимые здания из металлоконструкций под ключ

Сегодня БВЗ постепенно заменяют капитальное строительство. Стоимость таких объектов значительно ниже, а возведение занимает от нескольких недель, до нескольких месяцев. Поэтому быстровозводимые здания востребованы в первую очередь в коммерческой сфере, так как позволяют быстро, с минимальными вложениями запустить бизнес.

Наша компания предлагает быстровозводимые здания из металлоконструкций под ключ для любого бизнеса, независимо от его масштабов и направления деятельности. Разрабатываем индивидуальные решения под конкретного клиента, с учетом его требований.

Материалы и технологии, которые мы используем, позволяют повысить надежность, энергоэффективность зданий, сэкономить не только на строительстве, но и в будущем снизить расходы на обслуживание. Наши комплексы долговечны, пожаробезопасны, стойки к перепадам температуры, не подвержены коррозии, могут возводиться в сейсмически активных зонах.

Сферы применения

Быстровозводимые сооружения – это отличное решение для инвесторов, которым необходимо в сжатые сроки недорого построить надежное, функциональное здание конкретного направления. Самыми популярными видами БМЗ на сегодня являются:

1. Административно-бытовые комплексы – такие объекты используются для размещения в них рабочих бригад, обслуживающего персонала в случаях, когда место работы находится в отдаленном районе или труднодоступной территориальной зоне;
2. Логистические комплексы – представляют собой центры специального назначения, в которых хранятся и обрабатываются грузы, происходит таможенное оформление, предоставляются информационные услуги;
3. Складские комплексы – специально оборудованные помещения, большие по площади, в которых расположены различные виды профессионального оборудования и существует внутренняя транспортная система, которая выполняет функции приема, размещения и надежного хранения товаров, а также подготовки и выдачи их владельцам;
4. Сльскохозяйственные объекты – ангары для хранения сельскохозяйственной продукции, сельхозтехники, а также теплицы, птичники, свинарники, коровники и другие животноводческие объекты;
5. производственные комплексы – производственные цеха заводов, фабрик, места сборки готовой продукции и т.д.;
6. Спортивные сооружения – специализированные комплексы особого назначения, в которых проводятся занятия с целью физического оздоровления, а также подготовка к спортивным соревнованиям, учебно-тренировочные работы;
7. Торговые помещения, гостиницы, кафе, столовые, торговые центры, развлекательные комплексы и т.д.

Преимущества зданий из ЛМК и ЛСТК

Быстровозводимые сооружения – это выгодно с финансовой точки зрения – затраты на их возведения могут быть в разы ниже, чем на капитальное строительство. Все работы, начиная от проектирования, заканчивая сдачей объекта в эксплуатацию, занимают в среднем несколько месяцев.

БВЗ можно возводить практически на любом грунте без обустройства капитального фундамента круглый год. Они легко монтируются, при необходимости могут быть перемещены на другую локацию. Высокие изоляционные характеристики позволяют снизить затраты на обогрев (охлаждение). Также здания из легких металлических конструкций долговечны (расчетный срок службы – не менее 35 лет) и прочны, могут возводиться в сейсмически активных зонах.

Этапы строительства быстровозводимых зданий

1. Геологическое исследование грунтов и геодезическая съемка территории на месте строительства.
2. Проектирование.
3. Обустройство фундамента;
4. Изготовление конструкций и доставка на объект.
5. Монтаж каркаса, обшивка сэндвич панелями.
6. Обустройство инженерных систем.
7. Монтаж ворот, дверей, окон.
8. Отделочные работы.

Цена на строительство быстровозводимых зданий из металлоконструкций

ПК ВЕСТА внедряет инновационные технологии не только в производстве, но и в работе с клиентами. На нашем сайте реализован удобный сервис, который позволяет клиентам из любой точки планеты обслуживаться онлайн в режиме 24/7/365. С помощью данного сервиса вы можете проектировать объект, визуализировать его, рассчитывать стоимость и оформлять заказ в любой уголок мира.

Для получения дополнительной информации, заполните форму на сайте или закажите обратный звонок.

Базовая гарантия

Выбирая надёжные легкие металлоконструкции от ПК ВЕСТА, Вы получаете от бренда гарантии качества и максимально комфортные условия в период владения зданием. На новые каркасы, купленные на территории Российской Федерации, предоставляется по умолчанию 1 год гарантии на комплект здания заводского изготовления и от 25 лет срока эксплуатации.

Расширенная гарантия

Также есть возможность получить 5 лет гарантии на стальные каркасы с индивидуальным учетом эксплуатации объектов в разных регионах России и международных рынках (наличие океана или водных ресурсах, высоким уровнем влажности внутри помещения, назначения здания, определённой технологии и т.д.)

ЛМК или ЛСТК — какая технология лучше?

Современное строительство быстровозводимых зданий, казалось еще совсем недавно, пополнилось технологией ЛСТК (легких стальных тонкостенных конструкций). Изначально данная технология получила широкое распространение в строительстве частных домов и хозяйственных построек небольшого размера, а благодаря возможности быстрого возведения зданий по данной технологии стали строить и промышленные здания, в том числе ангары различного назначения.

Продвигая данную технологию на рынок, производители с радостью рассказывали обо всех ее преимуществах и старались умолчать о недостатках. А проблемы со зданиями, построенными из ЛСТК, могут возникнуть очень серьезные, если проигнорировать слабые места технологии.

На строительном рынке сейчас конкурируют между собой две технологии – ЛМК и ЛСТК. Если вы не знаете какую технологию выбрать для строительства ангара, попробуем осветить преимущества и недостатки данных технологий и развенчать некоторые мифы производителей.

Мы работаем по всей России. Оставьте заявку на расчет стоимости ангара на нашем сайте, сравните сметы разных компаний и выберите лучшее предложение.

ЛМК (Легкие металлические конструкции) – традиционная технология, использовавшаяся для производства каркасов зданий уже на протяжении нескольких десятков лет. Производятся металлоконструкции из черного горячекатаного металла (двутавры, швеллера, уголки, квадратные и круглые трубы). Основное распространение данная технология получила при строительстве крупных промышленных объектов и широкопролетных зданий, преимущественно складов, производственных помещений, торговых комплексов, высотных зданий. В частном домовладении данная технология практически не используется.

ЛСТК (Легкие стальные тонкостенные конструкции) – канадская технология, изобретенная 50-х годах прошлого века. Основной причиной появления данной технологии послужила необходимость в строительстве большого количества малоэтажных домов соответствующих климатическим условиям севера Америки. В настоящее время технология применяется в строительстве индивидуальных домов и временных зданий. Но с совершенствованием технологии стала набирать популярность и в промышленном строительстве.

И так, первое отличие – ЛМК изначально технология, созданная для строительства крупных промышленных объектов, ЛСТК – имеет корни строительства частного домовладения.

Металлоемкость ЛМК и ЛСТК

Производители ЛСТК утверждают, что металлоемкость их зданий на 25% -50% ниже, чем здания из ЛМК. Так ли это на самом деле?

При строительстве ангаров и других сооружений с шириной пролета больше 12 метров необходимо учитывать нагрузку, возникающую не только под весом самой конструкции здания, но и влияния внешних климатических факторов. Чем толще металл, тем большую нагрузку он может выдержать. ЛМК производятся из металлопроката толщиной от 8 до 40 мм, а ЛСТК от 0,7 до 3 мм. Элемент толщиной 2 мм не может воспринимать такую же нагрузку, как элемент толщиной 20 мм. Поэтому, чтобы усилить конструкцию при технологии ЛСТК необходимо вдвое, а то и втрое увеличить количество опорных элементов конструкции, что ни как не способствует экономии металла при строительстве готового сооружения, в противном случае устойчивость всего здания может оказаться под большим вопросом.

Огнестойкость ЛМК и ЛСТК

Одним из главных требования при строительстве зданий и сооружений является огнестойкость металлоконструкций. Если степень огнестойкости ЛМК регламентируется строительными нормами, степень огнестойкости данных конструкций согласно СП2.13130.2009 — 3-4, то для конструкций ЛСТК нормативная база в России еще не разработана и стоит только доверять проектной документации производителя. Если металлоконструкции ЛМК подвержены деформации при температуре свыше 500 градусов, то для ЛСТК этот порог намного меньше, поэтому одним из основных требования при строительстве зданий из ЛСТК является дополнительная обработка профилей огнеупорными материалами.

Стоимость строительства из ЛСТК и ЛМК

Немаловажную роль играет конечная стоимость сооружения. Многие думают, что благодаря «мнимой» экономии на металле снижается и стоимость готового сооружения. Но этот утверждение легко опровергается. Стоимость профиля ЛСТК в среднем на 30%-50% выше металлоконструкций ЛМК. Поэтому, даже если вам получится сэкономить на тоннаже каркаса, то разница в цене легко ее нивелирует. Самый простой способ выяснить на сколько разнится стоимость строительства по разным технологиям просто отправьте запрос на расчет стоимости строительства ангара с одинаковыми параметрами подрядчикам строящим по ЛСТК технологии и тек кто строит из легких металлоконструкций и сравните цены.

Монтаж зданий из ЛМК и ЛСТК

Еще один из рекламируемых преимуществ ЛСТК является возможность сборки здания своими силами без использования кранов и другой подъемной техники, так как конструкция имеет малый вес и полностью собирается на болтовых соединениях без использования сварки. Мы еще можем себе представить сборку гаража для личного автомобиля по такой технологии, но ангар? Количество болтовых соединения там настолько велико, что сроки монтажа здания однозначно не в пользу ЛСТК.

Наличие строительной нормативной базы также перевешивают чашу весов в пользу ЛМК. Как правило, из-за отсутствия таковой, прохождение экспертизы проектной документации здания площадью более 1500 кв.м. из ЛСТК проблематично, а устойчивость сооружения меньшей площади остается на совести производителя. А самое главное в случае обрушения ангара вам будет сложнее доказать свою правоту в суде, так как сложнее будет доказать что подрядчик нарушил какие-либо требования нормативных документов.

Надежность зданий и ангаров из ЛМК и ЛСТК

Срок службы зданий построенных по технологии ЛСТК составляет 35-40 лет, в то время как ЛМК технология позволяет увеличить срок эксплуатации здания на срок свыше 50 лет. И причиной тому служат несколько существенных фактора – это и болтовые соединения, которые менее устойчивы к нагрузкам, чем сварка и со временем ослабевают, а также используемая при производстве профилей ЛСТК оцинкованная сталь, которая окисляется не только при воздействии воды, но и от воздействия кислорода находящегося в обычном воздухе.

По количеству аварий ЛСТК фактически делят первое место с бескаркасными арочными зданиями. ЛСТК имеют низкую сопротивляемость прогрессирующему разрушению. Например, если при обрушении покрытия здания из черного металла падает всего пара-тройка перегруженных конструкций покрытия, то в случае ЛСТК разрушается все здание и всему причиной являются локальные воздействия в узлах соединения конструкций, к которым ЛСТК очень чувствительны.

Какую технологию выбрать при строительстве ангара решать вам, мы постарались осветить основные проблемные моменты. Как говориться: «Предупрежден, значит вооружен».

Возможно вас заинтересует:

ПРЕДВАРИТЕЛЬНЫЙ РАСЧЕТ СТОИМОСТИ СТРОИТЕЛЬСТВА АНГАРА

Ответьте на 5 вопросов, чтобы сравнить сметы на строительство ангара от разных организаций и выбрать лучшее предложение.

Технология возведения каркасного дома из металлопрофиля

Все виды металлического профиля (его еще обозначают аббревиатурой ЛСТК) для каркасов домов делают из конструкционной стали с помощью штампов в холодном виде. На каждый лист наносится защитное покрытие из цинка, препятствующее коррозии. Толщина покрытия варьируется от 18 до 40 мкм. Чем толще покрытие, тем дороже профиль, но и выше его долговечность. Наиболее дорогие профили покрывают методом горячего оцинкования.

Толщина листа, из которого делается профиль, также различна. Самый тонкий – 0,7 мм, самый толстый – 2 мм. Чем толще сталь, тем выше несущая способность ЛСТК. Однако также с увеличением толщины повышается вес и стоимость. Поэтому толщина металла и тип профиля рассчитываются специалистами исходя из нагрузок, которые будет нести каркас.

Сегодня ЛСТК поступают на рынок из десятков источников: зарубежные и отечественные, мелкие заводики и крупные сталелитейные предприятия. Рекомендовать конкретного производителя тут сложно. Стоит смотреть на качество металла (отсутствие следов ржавчины, сколов покрытия и т.д.)

Существует несколько типов профилей:

Они также подразделяются на подвиды в зависимости от конкретных задач:

Определить, какой именно профиль ставить на каждый участок, без специальных знаний невозможно. Именно поэтому составление проекта каркасного дома лучше поручить специалисту.

Набор инструментов может несколько отличаться, в зависимости от того, у какого производителя заказаны ЛСТК. Но практически всегда комплект профиля поступает в расчете на отверточную сборку: все пронумеровано, разложено в соответствующем порядке, снабжено соответствующими крепежными элементами.

Особенности сборки домов из металлопрофиля

Технология ЛСТК была разработана в прошлом веке. Металлические каркасы строятся из профиля, имеющего прорези. Это позволяют избегать возникновения мостиков холода внутри. Задачи теплоизоляции и изоляции звука можно решить при помощи современных утеплителей.

В сооружениях с металлическим каркасом особенное значение уделяют монтажу слоя для паро-, гидро- и теплоизоляции. Это обусловлено тем, что в них точка росы располагается внутри дома. По этой причине необходимо также грамотно сделать защиту от ветра. Более того, необходимо сделать так, чтобы между слоем внешней гидроизоляции и утеплителем находилась система проветривания. Её можно сделать своими руками. Это будет способствовать быстрому выводу влаги. В домах такого типа необходима организации грамотной электрозащиты.

Раньше вызывало сомнение использование металла в качестве каркаса. Это происходило из-за его повышенной теплопроводности. Эта проблема была решена использованием оцинкованных металлических профилей с перфорацией. Отверстия заполняются утеплителем, что позволяет снизить уровень теплопроводности. На этот показатель также оказывает влияние толщина стенок. Поэтому отзывы у таких домов касаются вопросов утепления.

Возведение дома на каркасе из профильной трубы

Конструкция металлокаркасного дома

Несмотря на кажущуюся простоту, дома на металлическом каркасе из профильной трубы имеют достаточно сложную конструкцию.

Основными ее элементами являются:

Фундамент – более легкий, чем при традиционном строительстве, однако все же обязательный.

• Внутренняя отделка. В качестве внутренней отделки оптимальны вариантом является использование шпунтованной доски шириной 40-60 мм из хвойных пород дерева. Доска в обязательном порядке обрабатывается антисептиками и антипиретиками (веществами, снижающими горючесть дерева).
• В качестве чернового пола используется доска, уложенная поверх лаг из той же профильной трубы. Поверх чернового пола может быть уложено любое профильное покрытие.
• Утеплитель. Хорошим вариантом здесь будет использование экструдированного пенополистирола 60-100 мм в толщину. Сами стойки каркаса из профильной трубы можно дополнительно теплоизолировать полосами пеноизола.
• Внешняя отделка. Здесь можно использовать фасадную штукатурку или сайдинг, а если финансы позволяют – то и натуральное дерево.
• Крыша из профильной трубы. Может быть изготовлена и как отдельная конструкция, и как элемент каркаса. Расчет трубы профильной для изготовления кровельных стропил производится с учетом планируемого кровельного материала: чем легче кровля, и чем больше ее угол, тем более тонкую трубу можно использовать.

Последовательность операций при возведении дома

Работы по возведению каркасного дома производятся в такой последовательности:

Начинаем, как и следует ожидать, с фундамента . Для дома на металлическом каркасе из профильных труб подойдет как капитальный бетонокаркасный фундамент, так и некапитальный (на платформах или винтовых сваях). Каркасный дом на некапитальном фундаменте в принципе является транспортируемым – так что его можно даже перевозить!

• После того, как фундамент заложен – можно приступать к монтажу каркаса. Если для дома вы используете каркас фабричного производства, то задача существенно облегчается: сборка готовых каркасов, как правило, проводится без применения сварки, на винтовых соединениях.
• Если же вы решили делать каркас самостоятельно, то вам придется значительно труднее. При монтаже такого каркаса необходимо не только контролировать взаимное расположение его элементов, но и тщательно проверять качество их соединений, ведь именно сварные соединения являются «ахиллесовой пятой» каркаса.

• Монтируется каркас «снизу вверх», при этом сначала устанавливаются основные вертикальные элементы (стойки и колонны), которые затем соединяются горизонтальными элементами из более тонких труб, и укрепляются раскосами.
• В последнюю очередь монтируется кровельная часть каркаса – на этом этапе часть бригады может приступать к утеплению и отделке.
• Когда каркас смонтирован – можно начинать внутреннюю отделку.

Многие эксперты в области архитектуры уверены, что за металлокаркасными технологиями — будущее. А значит, вполне возможно, что навыки, благодаря которым вы сможете самостоятельно построить дом или гараж из профильной трубы, вам пригодятся – как для себя лично, так и в качестве дополнительной профессии!

Маталлокаркасные

Каркасный дом из металлопрофиля – это более надежная и прочная конструкция. Такие здания будут обладать высоким уровнем звуковой и тепловой изоляции. Стоит отметить, что металлические изделия пришли на смену древесине, имеющей ряд недостатков, среди которых подверженность воздействию атмосферных осадков и процессам гниения. В нашей статье, мы более детально рассмотрим особенности профиля из металла, и как сделать его самостоятельно.

Материалы для монтажа каркаса из профиля

Чтобы изготовить прочную и долговечную конструкцию, предварительно изучают предлагаемые современным рынком элементы сборки металлического каркаса. Они состоят из различных видов профилей и крепежных изделий.

Таблица элементов, необходимых для сборки и монтажа каркаса металлического типа:

Наименование	Определение	Комментарии
Профиль UD	направляющий	служит для определения плоскости конструкции
Профиль CD	несущий, держит вес изготовленной конструкции	к нему прикрепляются гипсокартонные листы
Соединитель-CD	прямой	используется для увеличения длины изделия
Соединитель-CD	крестообразный (“краб”)	необходим для увеличения прочности изделия
Соединитель-CD	двухуровневый	Соединяет верхний и нижний несущие уровни
Кронштейн	п-образный	крепит CD- профиль к стене
Тексы	диаметр 3,5мм и длина 9,5мм	саморез по металлу (соединяет профиля друг с другом)
Саморез по металлу	длина 25 мм и диаметр 3,5мм	с их помощью крепится гипсокартон
Дюбели	диаметр 6 мм	соединяют каркас со стеной

Крепежные материалы для сборки каркаса

Технология монтажа металлического каркаса

При монтаже каркаса необходимо создавать пространственные блоки, плоские рамы и максимально их укреплять

Во время подготовки фундамента на него наносят поперечные риски, которые должны соответствовать осям будущего каркаса, опорным поверхностям и расположению анкерных болтов. При помощи анкеров можно будет корректировать неточности установки.

Соединения металлических балок могут быть не только болтовыми, но и сварными. Сам каркас состоит из нижней и верхней обвязки. Также имеется соединение между ними. Заранее необходимо спроектировать дверные и оконные проёмы, обрешётку из металла.

1. Профиль обрезается до нужного размера;
2. При необходимости изгибается под заранее рассчитанным углом;
3. Получившиеся детали свариваются или скрепляются болтами согласно схеме.

Выделяют три варианта ограждающих конструкций:

1. Полистовая сборка;
2. Кассетный профиль;
3. Применение сэндвич-панелей, изготовленных на заводе.

Выбор материалов, для установки этих ограждающих конструкций происходит по выбору заказчиков. Смотрите виды на фото.

Сэндвич-панели состоят из трех слоёв: двух жёстких листов и утеплителя Сэндвич-панели — это материал, который состоит из трёх слоёв: двух жёстких листов с утеплителем, расположенным между ними. Все эти детали склеивают, используя метод холодного или горячего прессования. Этот материал отличается экологичностью, удобством монтажа, отличными звуко- и теплоизоляционными свойствами, невысокой ценой. Среди минусов можно назвать высокую склонность к повреждениям;

Теплоблоки имеют четыре слоя: несущий, внутренний, лицевой, утепляющий материалов, используемых в строительстве. Их применяют для создания ограждающих конструкций. Их изготавливают при помощи методики объёмного формования. При этом используют такие материалы, как керамзитобетон и экструзионный пенополистирол, который используют в качестве теплоизоляционных вкладок. Эти блоки имеют четыре слоя: несущий, внутренний, лицевой, утепляющий.

Особенности

Металлокаркасные сооружения, изначально применяемые для возведения складских и торговых объектов, сегодня находят применение в частном домостроении. Основу каркасного дома из металлопрофиля составляют легкие, но прочные конструкции из оцинкованной стали. Толщина профилей рассчитывается индивидуально для каждого участка объекта и зависит от испытываемых нагрузок. Стальные профили обеспечивают строению необходимую прочность, цинковое покрытие выступает антикоррозийной защитой, гарантируя долговечность конструкции. В целях повышения надежности профили дополняют специальными ребрами жесткости.

Профили могут иметь сечение в виде различных латинских букв (C, S и Z). Каждый из них применяется на том или ином участке строительства. Например, основание выкладывают с использованием C и U профилей, соединенных винтами-саморезами. Шаг каркаса определяется шириной используемых утеплителей и панелей для обшивки. В среднем он составляет 60-100 см. Профили имеют перфорацию, благодаря чему решается проблема вентиляции, повышаются теплоизоляционные характеристики объекта.

Их собирают по принципу детского конструктора, сам процесс строительства не предполагает использования спецтехники (разве что, для создания фундамента). Имея минимальные строительные навыки, можно своими руками с небольшим количеством помощников (2-3 человека) собрать дом. За счет незначительной толщины стен каркасного дома (в среднем 25-30 см) удается получить большую полезную площадь, чем при использовании стандартных технологий (дома из бруса, кирпича, блоков).

На первый взгляд кажется, что каркасные металлопрофильные дома смотрятся непривлекательно и однообразно. Однако это совершенно не так, ведь за счет легкости конструкции и возможности придавать ей различную конфигурацию удается создавать необычные по своей форме объекты. Особенности строения позволяют использовать для отделки наружных стен большинство современных навесных материалов, которые при необходимости можно менять. По желанию фасад металлопрофильного каркасного дома может имитировать каменные и деревянные поверхности, кирпичную кладку.

Облицовку можно проводить сразу после возведения объекта, поскольку каркас на основе металлопрофиля не дает усадки. Преимуществом является и высокая скорость работ. Обычно дом для небольшой семьи можно построить за 2-4 месяца. При этом большая часть времени уйдет на подготовку фундамента и выжидание, пока залитый бетон наберет необходимую прочность. Среди обывателей бытует ошибочное мнение о неустойчивости каркасных домов. Однако такая конструкция выдерживает значительные ветровые нагрузки и даже способна выстоять в период сейсмической активности (ее стойкость до 9 баллов по шкале Рихтера).

Еще один «миф» о каркасных домах связан с его способностью притягивания электричества. С этой точки зрения каркасные объекты совершенно безопасны – все металлические элементы имеют заземление. Помимо этого наружные и внутренние стальные части обрабатывают диэлектриками. Из недостатков можно выделить высокую теплопроводность материала. Поэтому без качественного утепления и защиты металла от паров влаги не обойтись.

Применение эковаты или минераловатных утеплителей, как и монтаж теплых облицовочных панелей, позволяет оптимизировать теплоэффективность каркасного дома, предупреждает образование мостиков холода. Каркасные дома на основе металлопрофиля не могут похвастаться долговечностью. Срок их службы составляет 30-50 лет. Хотя справедливо, что и ремонт подобных сооружений достаточно прост, не требует больших капиталовложений.

Сам по себе металлопрофиль характеризуется огнестойкостью. Однако материал изнутри и снаружи обшивается множеством синтетических утеплителей, пароизоляторов, отделочных материалов. Это может значительно снизить пожарную безопасность каркасного дома. Стоимость строительства каркасного дома гораздо ниже цен на возведения кирпичного, деревянного и даже блочного аналога.

Это обусловлено меньшим объемом требуемого материала, возможностью использования облегченного фундамента, отсутствием привлечения спецтехники и профессиональных строителей. Каркасный дом может быть изготовлен по индивидуальному или типовому проекту. Конечно, первый вариант будет дороже, но позволит создать эксклюзивное жилье, соответствующее всем требованиям своего владельца.

Преимущества и недостатки

Технология строительства зданий на каркасе из металлопрофиля предполагает, что все каркасные элементы стен, перекрытий, кровли выполнены из металла. Толщина и форма профиля для каждого участка рассчитана отдельно, исходя из испытываемой нагрузки. Этот способ постройки позволяет добиться следующих результатов:

• Уменьшение веса готовой постройки.
• Быстрота постройки.
• Сокращение необходимого для строительства инструментария: поскольку профиль изготавливается в заводских условиях, становятся ненужными дрель, отвес угольник и т.д.

Каркас заполняется панелями утеплителя, который подбирается под условия каждого региона. Таким образом удается достигнуть требуемых показателей по защите от вымерзания. Каркасные дома теплые и экономичные: поскольку нет потерь тепла, удается существенно экономить на отоплении.

Другими преимуществами домов, построенных по данной технологии, являются:

• Простота утилизации. Ненужное строение не требуется ломать. Можно разобрать дом, как конструктор, пустив металл каркаса на переплавку. Не страдает и окружающая среда.
• Долговечность: металл не горит, не гниет, практически не деформируется от перепадов температур.
• Строительство можно вести в любое время года, не прерываясь на холодный период.

Обычно каркасное строительство применяют для возведения небольших зданий высотой в один-два этажа. Высота стен такого объекта обычно не более 6 м, а длина пролета – около 12 м. Ограничитель – несущая способность стропил. Стропильные фермы длиной в 24 м и больше требуют использования специального профиля, они сложны в изготовлении и монтаже.

Есть и несколько особенностей, которые надо учитывать при выборе каркасного дома:

• Хорошая тепловая защищенность оборачивается необходимостью в хорошей вентиляционной системе. Дом, по сути, представляет собой термос, и без эффективной вентиляционной системы в нем будет влажно. А это подходящие условия для развития плесневых грибков.
• Стены каркасного дома не смогут удержать большого веса. На них нельзя будет повесить полки или вбить дюбель для картины.
• Хоть металлический каркас и изготавливается из устойчивых к коррозии сплавов, нужно позаботиться, чтобы он не контактировал с влагой. В противном случае коррозионные процессы могут вызвать разрушение элементов конструкции.

Если учесть эти особенности, жить в каркасном доме можно с большим комфортом, а возвести его своими руками не очень сложно. Но требуется тщательное соблюдение технологии и закупка качественных материалов для строительства.

Из чего строят металлический каркасный дом

Основной элемент ЛСТК – тонкостенный оцинкованный профиль, сплошной или перфорированный. Каркас из тонких металлических профилей при грамотном расчёте становится надёжной опорной конструкцией. Оцинкованный профиль не окисляется, не деформируется, не гниёт.

Рекомендуем: Мой дачный дом — строительство своими руками подробно и обстоятельно, от проекта до дизайна. Как и из чего строить?

Пол любого из этажей выдерживает нагрузку до 1000 кг. Этот показатель сравним с несущей способностью армированной железобетонной плиты. Слои утеплителя гасят звуковые волны и вибрацию.

Часть профилей перфорирована, чтобы снизить теплопередачу и избежать «мостиков холода», не позволить теплу уходить наружу. Толщина профиля, предлагаемого рынком, колеблется в пределах 0,75-3 мм.

Каркас из профилей утепляется, снаружи прокладывается двумя слоями гипсоволокна, после чего крепится наружная облицовка.

Снаружи здания из металлокаркаса отделывают:

• сайдингом, металлическим или виниловым;
• плитами ОСП, ЦСП, с последующей отделкой штукатуркой;
• металлическим профилированным листом;
• кирпичной кладкой.

Со стороны помещения прокладывается пароизоляционная плёнка, закрывается материалом внутренней отделки. Между плёнкой и ограждением оставляют воздушный зазор. Как правило, для внутренней поверхности стены используют листы ГВЛ, отделывая гипсокартонные листы по желанию.

Для утепления применяют материалы только негорючей группы – минеральную вату, экструдированный пенополистирол.

Элементы стен и каркаса собираются на механизированных сборочных столах, поставляются на строительную площадку крупноразмерными деталями или отдельными стойками, выверенными до миллиметра.

Толщина стен зависит от климатического района, варьируется в пределах 150-300 мм, этажность ограничена до шести.

Порядок сборки

С завода весь материал приходит упакованный в пачки. На каждой детали стоит маркировка, такая же маркировка присутствует на рабочих чертежах. Собирается каркас дома ЛСТК как конструктор: все уже готово, даже проштампованы отверстия под метизы. Ставите детали на место, совмещаете пазы и устанавливаете крепеж. С обирается металлокаркасный дом в точности также, как из деревянных брусков. Если обозначить этапы коротко, пошагово все выглядит так:

1. На готовом фундаменте закрепляется нижняя обвязка.
2. Выставляются и закрепляются угловые стойки.
3. Между ними устанавливаются промежуточные стойки, укосины и распорки.
4. Монтируется верхняя обвязка.
5. Устанавливаются и закрепляются балки перекрытия.

1. При наличии второго этажа собирается его каркас.
2. Монтируется потолочное перекрытие.

Собирается стропильная система. Проводятся работы по утеплению и гидроизоляции кровли. Собирается обрешетка под кровельный материал.

Из тех же элементов собирается стропильная система металлокаркасного дома

Каркас стального дома готов. Осталось утепление и отделочные работы. Оно замечание: как бы не хотелось сэкономить, обрешетка должна собираться тоже из металла. Одинаковые коэффициенты расширения — это именно то, что способствует высокой прочности таких сооружений. При соединении металла и древесины такого не достигнуть: крепления постепенно ослабевают. Особенно это критично в регионах с повышенной сейсмоактивностью. Но и в более спокойных регионах от дребезжащей отделки мало радости.

Можно построить самостоятельно?

Если речь идет о том, чтобы собрать пришедшие с завода детали в одну конструкцию — то запросто, но с помощниками. Вся работа состоит в отыскивании нужной детали и установке ее на место, указанное в чертежах. Поначалу сложно, потом — освоитесь.

Если под «строительством металлокаркасного дома своими руками» подразумевают его сварку из профильной трубы, то дело это неоднозначное. Если строить собрались небольшой дачный домик, то вопросов нет: каркас можно поставить по тому же принципу, что и деревянный и для одноэтажного строения для угловых стоек достаточно трубы 80*80 мм, а для промежуточных можно взять меньше. Но шаг установки все равно диктует утеплитель: расстояние в просвете должнобыть 58-59 см (чуть меньше стандартной ширины минеральной ваты).

Собранный скелет дома из специального оцинкованного профиля

Единственное, что нужно помнить: при использовании профильной трубы мостики холода будут обязательно. Тогда само утепление потребуется сделать в несколько слоев, перекрывая утечки тепла, что решит проблему. Один слой традиционно ставится в распорку между стойками. Сечение профильной трубы далеко не 200-250 мм, которые необходимы для утепления дома в Московском регионе (под минеральную вату). Потому под недостающие слои устраивается поперечная обрешетка (с одной или двух сторон — решайте сами). Получается, что между стойками утеплитель уложен вертикально, а по обрешетке — горизонтально. Мостиков холода стало значительно меньше.

Со стороны помещения утеплитель закрывается пароизоляционной мембраной (она не должна пропускать влагу в утеплитель). Со стороны улицы на него закрепляется ветрозащитная паропроницаемая мембрана с гидроизоляционными свойствами. Она выолняетсразу три функции:

• защищает от ветра,
• не дает попасть конденсату или случайно попавшим осадкам в утеплитель,
• выводит из утеплителя пар, который туда все равно проникает из помещения (несмотря на пароизоляцию).

Только при таком пироге и наличии между наружной мембраной и отделочными материалами вентазазора можно быть уверенным в том, что утеплитель не будет мокнуть. Только для того чтобы вентзазор работал, необходимы еще вентиляционные отверстия внизу стены и негерметично заделанный выход под кровлю сверху: поток воздуха между наружной отделкой металлокаркасного дома и ветрозащиной мембраной должен проходить не встречая препятствий.

Для вдохновения — видео, на котором снят процесс сваривания дачного домика из профильной металлической трубы. Тем, кто умеет варить металл, сделать металлокаркасный дом своими руками из трубы не составит труда.

Каркас быстровозводимого дома можно “поднять” не только из традиционных деревянных брусьев, но и из металлических профилей. Благодаря современным технологиям, для соединения отдельных деталей даже не нужно использовать сварочный аппарат. С помощью крепежей из них можно возвести ЛСТК – легкую стальную тонкостенную конструкцию.

Как рассчитать затраты?

Начальный этап сооружения гаража из профильных труб – проектирование и расчёт необходимых материалов.

Прежде всего нужно составить схему будущего строения с учётом габаритов и количества автомобилей. Для одного легкового авто понадобится минимальное количество расходных материалов. Их количество зависит от схемы гаража, которая определяется индивидуально.

Чаще всего каркасные гаражи строятся размером 3*6 или 4*6 метров, что вполне соответствует требованиям для содержания легкового автомобиля класса седан или хэтчбек.

Для кроссоверов, минивэнов, внедорожников, а также лёгких грузовых авто может потребоваться постройка побольше – 5*7 метров и других пропорций.

Независимо от габаритов транспортного средства, необходимо учитывать требования к размеру гаража:

• конструкция должна быть минимум в 1,5 раза шире автомобиля;
• гараж должен быть в 2,5 раза длиннее машины.

Обычно водители предпочитают строить более просторные гаражи, что целесообразно не только из соображений удобства, но и с точки зрения безопасности. Маленькое внутреннее пространство способствует повышенной концентрации паров горючего, что опасно для здоровья и чревато возгоранием/взрывом.

Материалы и инструменты

Для сооружения гаража требуются несложные материалы и инструменты:

• профилированная труба;
• профнастил;
• сварочный аппарат (при необходимости);
• крепёжные элементы для соединения элементов конструкции;
• гаечный ключ;
• дрель или шуруповёрт для работы по металлу;
• болгарка (УШМ) для резки металла (при необходимости);
• маркер для разметки.

Важно также учесть материалы и инструменты для устройства фундамента:

• штыковая лопата;
• лом;
• уровень;
• отвес;
• кирпич, шлакоблок, газоблок, бетон или сваи;
• песок, щебень.

Стоимость работ

Гараж на основе профильной трубы можно соорудить и собственными руками, без привлечения посторонней помощи. Поэтому стоимость работ будет включать только цены на закупку необходимых материалов и аренду оборудования (если нужно).

Строительство гаража из металлического профиля предполагает закупку двух основных групп материалов – трубы профиля 10*10, 20*20 или 25*25 мм и больше. Большинство продавцов предлагает изделия длиной 6 метров. Стоимость погонного метра зависит от размера профиля. В Москве средняя цена одного метра 15*15 мм составляет 44-45 рублей, а профиля 20*20 – 58-60 рублей. Их можно перевести в тонны – 48 300 и 48 800 рублей соответственно.

Рассчитать стоимость профильных труб для сооружения гаража можно по весу трубы. Одно шестиметровое фасонное изделие 15*15 весит 0,6 кг, а 20*20 – 0,84 кг. Начертив подробную схему будущего гаража, можно вычислить необходимое количество труб и их суммарный вес. По нему легко рассчитать и общую стоимость труб. Например, если каркас на схеме состоит из 100 труб 15*15 мм, то общий вес труб составит 60 кг, т.е. 0,6 тонны = 28980 рублей.

Для обшивки стен и кровли необходимо выбрать несущий профилированный оцинкованный или окрашенный лист трапециевидного профиля НС 35, НС 44, НС 57, Н 60, Н 75, Н 114. Стоимость погонного м2 в Москве начинается с 660 рублей. Среднее количество листов, необходимых для обшивки длинных и торцевых стен и кровли – от 12 до 20. Количество погонных метров зависит от размеров выбранного листа.

Если брать для примера лист 1000 *1000, то для строительства гаража необходимо 12-20 погонных метров стоимостью от 7920 до 13200 рублей.

Плюсы и минусы технологии

Строительство жилых домов, в основе которых металлический прочный каркас, осуществляется по технологии легких стальных конструкций или ЛСТК. Легкость материала не отражается на его прочности. Здания до 3-х этажей могут выдерживать 9-бальное землетрясение.

Фундамент мелкозаглубленный: плюсы и минусы, устройство

К другим преимуществам облегченного стального каркаса относятся:

• изготовление деталей стандартного типа или в соответствии с вашим проектом;
• точность просчета веса будущей постройки для определения типа фундамента;
• сокращение сроков работ благодаря компактности и легкости изделий;
• отсутствие затрат на аренду тяжелой техники для сборки;
• исключение мусора и строительных отходов;
• затраты меньшего, чем на деревянные дома, объема материала;
• круглогодичные работы – для организации стен не требуются растворы, которые застывают при определенной температуре;
• организация пролетов любых габаритов;
• скорость монтажа при помощи болтовых креплений.

К минусам металлокаркасного строительства относятся дороговизна материала в сравнении с древесиной. Риски при прокладке электрической линии решаются при помощи заземления элементов.

В помещении проблематично установить встроенную бытовую технику и тяжелую мебель, но можно использовать дополнительные усиливающие профили, как на фото.

Особенности самостоятельного строительства

Своими руками можно сделать дом из металлического каркаса двумя способами: путем сборки заводских деталей или самостоятельного изготовления основы путем нарезки металлического профиля. Технология сборки целесообразнее в плане затраты времени и средств.

Этапы работ

Строительство зданий с металлическим остовом выполняется поэтапно:

1. Организация фундамента.
2. Сборка металлической конструкции.
3. Наружное утепление.
4. Обустройство стен.
5. Внутренняя отделка.
6. Выполнение инженерных систем.

Заливка фундамента

Каркас дома из стали весит немного, очень легкий, что позволяет сделать мелкозаглубленный фундамент различного типа:

• ленточный – основание в виде жесткой, усиленной по горизонтали рамы для равномерного распределения нагрузки материала;
• столбчатый – рама выполняется из балок, соединенных опорами. В качестве балочных элементов используются кирпич, монолитные блоки или железобетон;
• на винтовых сваях – используется в местности с высоким УГВ и предусматривает установку дома при помощи анкеров.

Порядок сборки заводского каркаса

Металлический заводской каркас для дома, как видно на фото, приходит в упаковке. Каждая деталь промаркирована, имеет проштамповку отверстия для метизов. Аналогичные обозначения имеются на комплектных чертежах.

Своими руками сборка проводится в следующем порядке:

1. Установка обвязки на готовом фундаменте.
2. Выставление и закрепление угловых стоек.
3. Монтаж промежуточных стоек, распорок и укосин.
4. Установка верхней обвязки.
5. Монтирование и крепление балок перекрытия. Для зданий со вторым этажом собирается дополнительный каркас и обустраивается перекрытие для потолка.
6. Сборка стропильной системы.
7. Утепление кровли и укладка гидроизоляционного материала.
8. Сборка обрешетки для кровельного материала.

Нюансы самостоятельного изготовления каркаса

Самостоятельное возведение построек со стальным каркасом оправдано только для небольших объектов. При изготовлении элементов из профильной трубы своими руками нужно учитывать, что угловые стойки выполняются из труб 80х80 мм, промежуточные – из труб 60х60 мм. Шаг их установки зависит от типа утеплителя, но оптимальное расстояние просвета составляет 58-59 см.

Специфика кровельных работ

Как видно на фото дач, частных и загородных домов, сделанных из металлокаркаса, крыша бывает плоской, односкатной или двускатной.

При ее строительстве придерживаются определенной последовательности:

1. Проектирование с точным расчетом материалов, угла наклона и высоты покрытия.
2. Возведение стропильной системы на основе форм из С-образных профилей с сечением 0,8-1,2 мм с оцинковкой. Стропила ставят наверху обвязки стеновых стоек.
3. Выполнение обрешетки из стальных профильных балок с прямоугольным или квадратным сечением.
4. Обустройство пленочной пароизоляции с утеплением поверх нее. Для защиты теплоизоляционного материала применяется гидроизоляционная пленка.
5. Укладка кровельного покрытия из ондулина, волнового шифера, металлочерепицы.

Выполнение наружной обшивки

Снаружи дом из металлокаркаса обшивается поэтапно:

1. Монтаж гидроизоляционной мембраны для ограничения доступа влаги.
2. Накрутка Ω-профиля для вентиляции поверх гидроизоляционного слоя.
3. Установка любой навесной системы.

Как сделать стены?

Каркас дома из металла по теплопроводности идентичен кирпичу толщиной 50 см. Скорость сборки конструкции обеспечивает применение различных материалов для несущих и ограждающих конструкций:

• сборных систем. Наружную обшивку строения выполняют профлистом с нижним утеплением. Внутреннюю сторону зашивают доской;
• теплобоков. Многослойные элементы состоят из утепляющего слоя, наружного плотного и внутреннего поризованного керамзитобетона. Их монтируют на цемент или клей;
• сэндвич-панелей. Изделия для обшивки стальной конструкции выполняются из профлиста с оцинковкой, покрыты полимерами. Внутреннее наполнение деталей – вспененный полистирол или полиуретан.

Утепление дома пенополистиролом экструдированным

Сложные и длительные работы необходимы для качественной теплоизоляции.

Прокладка коммуникаций

Установка систем подачи воды, отопления, канализационной магистрали, электросети проводятся на этапе возведения фундамента. Чтобы сократить вероятность повреждения конструкции домов из металлокаркаса ударами молнии, организуется заземление.

Источник https://www.pkvesta.ru/production/legkie-metallokonstruktsii/

Источник https://angarinfo.ru/publ/angary/karkasnye_arochnye_angary/lmk_ili_lstk_kakaja_tekhnologija_luchshe/4-1-0-24

Источник https://stroycollege12.ru/dom-iz-metallokarkasa/
