Чем герметизировать резьбовые соединения газопровода – Какой герметик выбрать для герметизации газовых труб

Резьбовое соединение – газопровод – Большая Энциклопедия Нефти и Газа, статья, страница 1

Резьбовое соединение – газопровод

Неисправные резьбовые соединения газопровода необходимо разобрать и затем собрать вновь. Неисправный сварной шов нельзя исправлять подчеканкой или подвар-кой; неисправное место надо вырезать и снова его заварить. [1]

Неисправное резьбовое соединение газопровода необходимо разобрать, исправить и затем собрать вновь. Неисправный сварной шов нельзя исправлять подчеканкой или подваркой; неисправное месте следует вырезать и заварить. [2]

Уплотнение резьбовых соединений газопроводов , арматуры и приборов выполняется с использованием льняной пряжи, пропитанной свинцовым суриком или белилами, замешанными на натуральной олифе. Применение пеньки или заменителей натуральной олифы не допускается. [3]

Уплотнение резьбовых соединений газопровода производят льном с применением сурика, затворенного на натуральной олифе. В Ленинграде уже много лет применяют специальную пасту, разработанную лабораторией лаков и красок Технологического института имени Ленсовета. Использование этой пасты, однако, не исключает применения льна. [4]

При резьбовых соединениях газопроводов следует использовать жонические и цилиндрические резьбы. В последних уплотнитель накладывают ровным тонким слоем по ходу резьбы, причем он не должен выступать внутрь трубы. [5]

Газопроводы внутри зданий и сооружений следует прокладывать открыто. Резьбовые соединения газопроводов должны быть доступны для осмотра и ремонта. Газопроводы не должны пересекать оконные и дверные проемы, а также их нельзя прокладывать в местах возможного воздействия агрессивных жидкостей и газов. Газопроводы не следует прокладывать в местах, где они могут омываться горячими продуктами сгорания или соприкасаться с нагретым металлом. При проектировании и монтаже газопроводов необходимо учитывать их продольные деформации. [6]

Газопроводы внутри зданий и сооружений следует прокладывать открыто. Резьбовые соединения газопроводов должны быть доступны для осмотра и ремонта. Газопроводы не должны пересекать оконные и дверные проемы, а также нельзя прокладывать их в местах возможного воздействия агрессивных жидкостей и газов. Газопроводы не следует прокладывать в местах, где они могут омываться горячими продуктами сгорания или соприкасаться с нагретым металлом. При проектировании и монтаже газопроводов необходимо учитывать их продольные деформации. [7]

При ремонтных работах необходимо пользоваться инструментом, применение которого исключает возможность образования искры. При технической необходимости выполнения работ по подтягиванию болтов фланцев или резьбовых соединений газопроводов среднего и высокого давлений в ГГп давление газа в газопроводе должно быть предварительно снижено до 0 001 МПа. Работы по ремонту электрооборудования и смена перегоревших электроламп должна производиться при обес гоченном электрооборудовании. [8]

При ремонтных работах необходимо пользоваться инструментом, применение которого исключает возможность образования искры. При технической необходимости выполнения работ по подтягиванию болтов фланцев или резьбовых соединений газопроводов среднего и высокого давлений в ГРП давление газа в газопроводе должно быть предварительно снижено до 100 мм вод. ст. Работы по ремонту электрооборудования и смена перегоревших электроламп должна производиться при обесточенном электрооборудовании. [9]

Лен может быть следующих сортов: лен-стланец, трепаный, лен моченый. Пряди льна, пропитанные свинцовым суриком или белилами, разведенными на натуральной олифе, применяются в качестве уплотнителя

Олифа применяется для разведения свинцового сурика или белил и смазывания резьбы и льняной пряди. Олифа бывает натуральная и искусственная. Натуральная олифа приготовляется из растительного масла ( льняного, конопляного и др.) нагреванием до 230 – 280 С. Искусственная олифа содержит добавки вУвиде различных масел, смол и продуктов перегонки нефти. К искусственным олифам относятся имеющие широкое распространение в строительстве оксоль и сульфок-соль, применение которых в резьбовых соединениях газопроводов не допускается. Эти олифы применяют для окраски. При монтаже внутренних газопроводов следует применять лишь натуральную олифу по ГОСТ 7931 – 56, которая при высыхании образует плотную корку, предохраняющую лен от гниения, и способствует созданию герметичного, плотного соединения. Особо хорошую защитную корку создает смесь натуральной олифы со свинцовым суриком. [11]

Чем лучше уплотнять резьбовые соединения бытовых газопроводов

Только лён и графитная паста. Не какие другие уплотнители.

В кран, которым заканчивалась труба поводящая газ вкрутил штуцер с наружной резьбой и резиновой прокладкой. На трубу, которая выходит из газплиты накрутил штуцер с внутренней резьбой и резиновой прокладкой. Это соединение похоже на подсоединение водопроводного смесителя с помощью шланга который идёт в комплекте со смесителем. На штуцера надел шланг, который соединяет кислородный баллон с автогеном. Этот шланг выдерживает высокое давление и долговечный. Шланг на штуцере закрепил хомутом (купил в магазине) . Такое соединение удобно тем, что можно двигать, например, для уборки под газплитой не отсоединяя её. При соединении не требуется прикладывать большие усилия для герметизации. При таких соединения вода не проходит почему газ должен проходить Кстати вода подаётся с большим давлением чем газ.

проще купить резиновый шланг газовый, он уже со штуцерами запрессованными, я на фумленту прикрутил

Купить сильфонный шланг из нержавейки, фум ленту и вставку диэликтрическую в газовом магазине. А лучше вызвать газовика.

Если соединяешь газовую плиту с трубой сгоном, как в старые добрые времена, то паклей со специальной пастой для газа. Если соединяешь плиту с гибкой подводкой, то в гайке подводки есть прокладка, – дополнительного уплотнения не требуется. После работы проверить все соединения на предмет утечки мыльной пеной. Удачи

кислородный рукав на пропан, не подходит.

Герметизация резьбовых соединений на трубах.

Для передачи жидкости и газа на расстояние используются металлические и пластиковые трубы. Трубы соответственно необходимо соединять между собой. И для того, что бы предотвратить утечку жидкости или газа через соединительные фиттинги обязательно нужно герметизировать резьбовое соединение. Для этого используют уплотнители, герметики для труб, различных видов и типов. Ниже рассмотрим каждый из используемых сегодня уплотнителей.

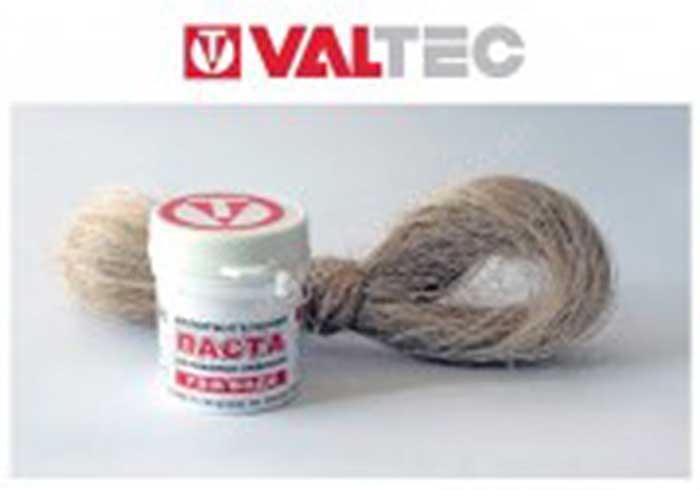

Лен или льняная прядь в купе со свинцовым суриком на олифе в нашей стране является самым распространенным способом герметизации резьбовых соединений. С помощью льняной пряди в большинстве домов происходит монтаж водопроводных и газовых систем, от части потому, что так прописано в СниПе. Иногда вместо свинцового сурика используется железный, но у него есть один недостаток — он не предотвращает коррозию на резьбе стальных фиттингов. Иногда от сурика вообще отказываются и монтируют соединение «на сухую». Такой монтаж значительно увеличивает шанс коррозии резьбовых соединений.

  • дешевизна и доступность
  • прочность фиксации, за счет большого усилия при затяжке резьбы
  • хорошая адгезия после высыхания олифы
  • требуются профессиональные знания для правильного монтажа труб
  • большое усилие при затяжке повышает вероятность повредить детали
  • в системах отопления со временем возможно появление протечек из-за теплового разрушения волокон льна
  • трудный демонтаж, зачастую с использованием разогрева соединения до выгорания льна

Незатвердевающие пасты.

Пасты незатвердевающие являются хорошим и вполне надежным способом герметизации резьбовых соединений, да и к тому же очень простым в монтаже. Эти пасты ни что иное как вязкий материал, в основе которого лежат синтетические смолы, масла и наполнители. Правда их стоит использовать при монтаже трубопровода низкого давления.

Достоинства незатвердевающих паст.

  • удобство в использовании, просто смажьте поверхность резьбы
  • простота затяжки
  • простой монтаж и демонтаж

Недостатки незатвердевающих паст.

  • хорошо уплотняет только соединения низкого давления
  • при повышении давления, уплотнитель постепенно выдавливается из резьбового соединения
  • нет прочной фиксации соединения
  • не применять при маленьком резьбовом зазоре

Герметики на основе растворителей.

Это высыхающие пасты. Самый логичный способ герметизации резьбовых соединения. Стал применяться в нашей стране сравнительно недавно и применяют его чаще всего вместе со льном, что снижает эффективность герметизации.

Достоинства герметиков на основе растворителей.

  • смазывание резьбы
  • высыхание пасты в резьбовом зазоре, что исключает вероятность выдавливания пасты из зазора
  • хорошая фиксация

Недостатки герметиков на основе растворителей.

  • при фиксации большого резьбового зазора герметик усаживается
  • возможна необходимость подтяжки соединения

ФУМ лента.

Это тонкая фторопластовая пленка. В последние годы получила большое распространение в нашей стране еще и потому, что несколько десятилетий назад это был дефицит.

Достоинства ФУМ ленты.

  • легкость при затяжке
  • химическая стойкость

Недостатки ФУМ ленты.

  • плохая надежность герметизации
  • при изменении температуры в трубопроводе высока вероятность выскальзывания ленты из резьбового зазора и в следствии чего появление протечки
  • плохая герметизация соединений, подверженных вибрации
  • плохая герметизация высококачественной резьбы (поверхность резьбы)
  • плохая герметизации соединений диаметром выше 3/4 дюйма

Универсальная уплотнительная нить.

Это нейлоновая лента, которая пропитывается специальны составом. К примеру: «Унилок», «Локтайн 55 производятся в Евросоюзе, «Рекорд» производится в России.

Преимущества универсальной нити.

  • самый совершенный на сегодня метод герметизации резьбовых соединений
  • простота в использовании
  • высокая надежность соединения
  • не высокая цена
  • температурные режимы в водопроводе до 130 С.
  • хорошо герметизирует газовый трубопровод
  • возможность использования при монтаже при низкой температуре или при мокрой резьбе (другие методы герметизации при таких условиях не применимы)

Недостатки универсальной нити.

  • не используется при герметизации нефтепровода
  • необходимость шероховатости на резьбе
  • не очень хорошая герметизация труб большого диаметра

Анаэробные клеи герметики.

Они имеют жидкую консистенцию и отличаются вязкостью. Могу, без изменения состояния, находиться на открытом воздухе продолжительное время. При попадании в резьбовые зазоры, где воздух отсутствует и присутствует металл они полимеризуются без усадки. В результате образуется твердое и очень прочное вещество, похожее на пластмассу, которая полностью заполняет зазор в резьбе и обеспечивает отличную герметизацию при любом давлении жидкости или газа в трубах. Отличительной особенностью анаэробных клеев является то, что они затвержевают только в узких резьбовых зазорах, а на открытом воздухе остаются жидкими и не забивают клапана и т.п. оборудование. Легко удаляются с поверхности. Благодаря их уникальным способностям эти клеи широко применяются в промышленности.

Анаэробные клеи легко наносятся прямо из флакона. При больших объемах работ, применяются различные дозаторы. Различные виды клеев имеют различное время полимеризации, от 3 минут до нескольких часов. В зависимости от технической задачи применяется соответствующий клей. К примеру если нужен быстрый монтаж, то воспользуйтесь быстросхватывающим клеем, если же после монтажа необходима регулировка соединения, то тут вам пригодится клей, которые окончательно герметизирует спустя более длительное время.

Демонтировать соединение, которое было уплотнено анаэробным клеем просто с помощью обычных инструментов. После отвердевания клеи не токсичны и могут использоваться в пищевой промышленности. Рабочие температуры у них от -55С до +150С. Существуют также анаэробные клеи, которые способны выдержать и +200С. При кратковременном воздвействии даже более высоких температур они не меняются своих свойств и продолжают выполнять свою работу.

Цена анаэробных клеев несколько выше, чем других различных уплотнителей, но они отрабатывают свою стоимость на все 100%. Надежность соединения с помощью анаэробного клея значительно выше любого другого герметизирующего средства. Что для вас важнее, надежность и уверенность или возможные большие убытки в случае разгерметизации более дешевого соединения?

Преимущества анаэробных клеев.

  • просты в использовании
  • обеспечивают легкость сборки благодаря смазывающим свойствам
  • при свинчивании уплотняется резьба независимо от усилия
  • выдерживает очень большое давление жидкости или газа
  • на открытом воздухе остаются в жидком состоянии
  • лучший показатель в категории «цена/надежность»

Недостатки анаэробных клеев.

  • не используются в кислородной среде и в среде окислителей
  • не рекомендуется использовать при монтаже труб диаметром больше М80
  • не используются при низких температурах из-за увеличения времени полимеризации
  • применяются только на сухой резьбе

Герметик для уплотнения резьбовых соединений

Герметизация резьбовых соединений – вещь довольно серьезная. Этот тот момент, на который следует обращать пристальное внимание в любом случае, без исключения.

Ведь резьбовые соединения в сантехнике применяются практически везде. На водопроводах нового образца еще можно встретить продвинутые фитинги на основании клеевых соединений, пайки или специальных обжимных инструментов, но даже в этом случае резьба по-прежнему не выходит из моды.

Герметизация резьбы фитинга с помощью льна

А что уже и говорить про более древние системы водоснабжения, коими оборудовано абсолютное большинство современных зданий.

В этой статье мы ответим вам на вопрос, чем можно загерметизировать резьбовые соединения, при этом не затрачивая на этот процесс слишком много ресурсов.

Зачем нужна герметизация?

Многие сразу же могут задаться вопросом, а зачем собственно надо дополнительно герметизировать резьбу? Ведь нужно-то всего лишь хорошенько затянуть гайки, да убедиться в том, что нигде нет протечек.

Однако не все так радужно. Это только кажется, что резьба на трубе или фитинге – штука надежная и монолитная. Конечно, затянув ее должным образом, в первое время вы забудете о каких-либо неприятностях, но так будет не всегда.

Перепады температур, которые часто происходят, особенно в системах отопления, заставляют материал трубы сжиматься и разжиматься. Изменения незаметны человеческому глазу, и протекают слишком медленно, чтобы их обнаружить. Что впрочем, не мешает им создавать слабые, но продолжительные давления.

Аналогичным образом действуют вибрации от водопровода. Они постепенно расшатывают резьбу, ослабляя ее. И это только два основных фактора, а ведь есть еще и побочные. Вплоть до качества самого металла.

Вывод впрочем, здесь только один. Рано или поздно резьба ослабнет. Если не проверять качество затяжки, одновременно дотягивая его до нужных положений, то это произойдет скорее рано.

Хорошо если вы сразу же обнаружите протечку, оперативно ее устраните и останетесь довольны. В таком случае вам удастся избежать серьезных неприятностей.

Герметизация фитингов тефлоновой нитью

А что если труба находится в недоступном месте? Либо же слишком близко к бытовой технике или дорогой аппаратуре, то есть при появлении протечки сразу же возникает существенная опасность.

Да и не будете же вы каждую неделю бегать с ключом по квартире, проверяя, затянута ли очередная обжимная гайка на угловом фитинге должным образом.

Избежать подобных ситуаций можно. Причем разными способами. Обратимся же к ним с подробным разбором.

Способы герметизации

Выделяют сразу несколько вариантов, с помощью которых резьбовые соединения можно сделать действительно надежными. Вряд ли они смогут функционировать десятки лет без обслуживания (если не использовать современные решения), но все же существенно упростят вам жизнь.

На практике становится ясно, что единожды уплотнив соединение даже простейшим способом с применением обычного льна, для сантехники бытового образца этого становится достаточно.

Итак, основные способы герметизации включают в себя:

  • уплотнение льном и его производными;
  • уплотнение фум-лентой;
  • использование тефлоновой нити;
  • применения анаэробных гелей.

Каждый способ имеет свои плюсы и минусы. Выделить их все сложно, но мы все же попытаемся.

Если коротко, то лен – “дедовский”, древний способ. Им пользовались еще тогда, когда про анаэробный гель никто и не знал. Фум-лента и тефлоновая нить – образцы заменители льна, они хороши, но далеко не в каждой ситуации.

Ну а герметизирующий гель имеет свой ряд свойств, которые следует рассматривать более широко, поэтому его нюансы мы в полной мере раскроем чуть дальше.

Теперь разберем каждый способ по отдельности.

Использование льна

Уплотнение льном резьбовых соединений – техника достаточно старая, но все еще не потерявшая актуальность. Ее преимущества заключаются в чрезвычайной дешевизне, доступности и приемлемой эффективности.

Жидкий герметик для труб

Наши дедушки использовать льняной уплотнитель без дополнительной обработки. Максимум что над ним могли проделать, так это обмазать смолой. В итоге получался довольно цепкий и прочный герметичный материал, который легко монтировать на резьбу, затрачивая при этом минимальное количество времени.

Сейчас же сами по себе льняные нити в ходу появляются редко. Их заменяют льном с обработкой силиконом, специальными пастами и т.д. Отметим, что далеко не все образцы таких уплотнителей пригодны для использования на пищевых водопроводах.

Тот же лен обработанный силиконом, по отзывам многих мастеров, негативно влияет на качество жидкости, поэтому с ним надо быть осторожнее.

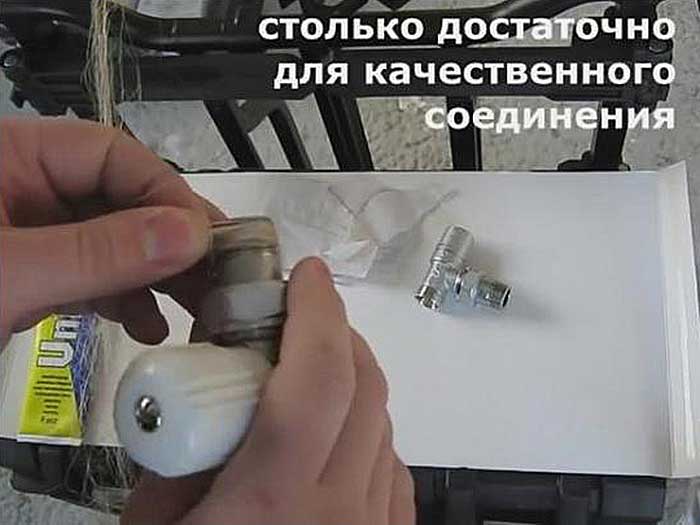

Процесс самой герметизации тут довольно простой. Наматываем лен на резьбу, стараемся каждый виток заполнить нитью. Затем фиксируем ее и закручиваем соединение.

Применение фум-лент и тефлоновых нитей

Фум-лента – уплотнитель из полиэтилена марки со столь длинным названием, что мы даже не будем указывать его здесь. Все что вам нужно знать о фум-ленте – это то, что она является прекрасным решением, когда нужно загерметизировать стыки на обычных сантехнических водопроводах.

Она в меру дешева, экологически безопасна, легко монтируется и также легко удаляется. Большой плюс лент такого типа в том, что они никак не влияют на качество резьбы и не разлагаются в процессе взаимодействия с металлом. В то время как некоторые образцы льна могут повышать скорость коррозии металлов.

Фум-ленту просто наматывают на резьбу, а затем зажимают путем закручивания соединения.

Пример обычной фум-ленты под резьбу

Из недостатков следует отметить ее не слишком надежную фиксацию. При излишних вибрациях или нагрузках лента может разрушиться, или выскользнуть из резьбы. Вот почему сантехники не рекомендуют применять ее там, где на трубопровод приходятся нагрузки выше средних.

Тефлоновая нить – являет собой нейлоновую или тефлоновую нить с пропиткой уникальными составами. Она во многом схожа со льняными нитями и так же проста в применении. Но отличается повышенной прочностью, долговечность и безопасностью по отношению к носителю внутри трубопровода.

Герметизирующие гели

Анаэробные или герметизирующие гели – герметики высшего порядка. Гель используется для герметизации и защиты любых соединений, в том числе и резьбы на болтах, различного рода механизмах и т.д.

Сфера их применения очень широка. Многие производители автомобилей обрабатывают такими материалами практически все резьбовые детали, чтобы убедиться в их герметичности и надежности.

Гель не только защищает соединение от протечек, он также существенно уплотняет его, повышая порог предельных нагрузок.

Если обычный болт можно раскрутить, вращая его головку с давлением до 3-4 Нм, в крайнем случае до 6 Нм, то болт обработанный гелем не раскрутишь и при давлении в 10 Нм. А если применяется в работе гель высокой прочности, то разобрать такое соединение будет под силу далеко не каждому.

Вам будет интересно  Уплотнение резьбы льном

Иногда решить ситуацию помогает только нагрев. Рассказы о сорванной резьбе и неимоверных усилиях при попытке без предварительной подготовки открутить обычный болт на раме движка – отнюдь не легенды, а суровая реальность.

Принцип действия

Анаэробный гель состоит из нескольких ингредиентов. В большинстве своем речь идет о полимерах высокой прочности, что способны застывать в определенном состоянии.

В закрытом виде, без контакта с воздухом, гель может содержаться достаточно длительный промежуток времени.

При контакте с воздухом он начинает затвердевать, но очень медленно, что дает человеку возможность применить его по назначению. Истинный же процесс фиксации начинается в момент, когда гель соприкасается с обеими сторонами резьбы, при этом не контактируя с воздухом.

Процесс нанесения герметика на резьбу фитинга

В этот момент он быстро застывает, становится чрезвычайно твердым. Резьба как бы замоноличивается или склеивается. В итоге раскрутить даже обычный болт становится делом крайне сложным.

Производители выпускают множество моделей герметиков такого типа. Популярнейший и самый удобный способ их деления – по цвету.

  • синие;
  • красные.

Синий гель – герметик средней прочности. Он существенно затрудняет процесс ослабления резьбы. А по большому счету обработанная резьба сама уже не ослабится, разве что при взаимодействии с продолжительными и довольно серьезными нагрузками.

Даже для того, чтобы просто раскрутить ее, придется приложить немалые усилия. Сопротивление синего герметика все же можно преодолеть вручную.

А вот красный уже нельзя. Вернее, можно, но только при дополнительном нагреве. Гель красного образца практически склеивает конструкции. Механическим нагрузкам вещество не поддается. Его рекомендуют применять на трубопроводах с сильными вибрациями и колебаниями.

Единственный верный и простой способ ослабить действие геля – нагреть его. На непродолжительный период он ослабнет, станет текучим. В остальном же такое соединение можно назвать сверхпрочным и чрезвычайно надежным.

Тестирование герметиков для резьбы (видео)

Метод уплотнения

Работать с анаэробными гелями легко и просто. Вам нужно проделать всего лишь несколько этапов.

  1. Очистить резьбу, подготовить все детали.
  2. Нанести герметик на резьбу.
  3. При необходимости размазать его по всем каналам. В некоторых случаях размазывать герметик нет смысла, так как он и так распространится по плоскости резьбы в момент ее закручивания.
  4. Закрутить деталь, формируя соединение.
  5. Прождать несколько минут.
  6. Проверить соединение на прочность.

Если открутить фитинг со средним давлением нельзя, значить герметик схватился и все в порядке. Такую резьбу уже мало что сможет ослабить, поэтому вы можете быть полностью спокойны. Непредвиденных протечек и прочих неприятностей точно не будет.

Как уплотнить резьбовые соединения труб? Герметизация газовых труб

Герметизация газовых соединений — самый ответственный этап в процессе и подключения газового оборудования. И в том и в другом случае необходима, обязательна профессиональная поддержка жильцов, оказываемая местной газовой службой или частной сертифицированной организацией. От выбора герметика и техники уплотнения газовых соединений зависит в первую очередь жизнь и безопасность человека и, конечно, качество газоснабжения отдельно взятого жилого объекта.

Виды газовых соединений

Если рассматривать газопровод в многоэтажном жилом доме, то он представляет собой коммунально-сетевой тип трубопровода, для которого характерны следующие виды соединений труб:
Неразъемные сварные
Разъемные фланцевые
Разъемные резьбовые

Неразъемные соединения не нуждаются в уплотнении, т.к. производятся методом сварки, «превращая» несколько труб в единую линию. Сварные соединения считаются наиболее надежными и безопасными с точки зрения утечки газа, однако не дают возможности замены участка трубопровода при проведении ремонтных или профилактических работ. Проще говоря, если в период эксплуатации газопровода появилась необходимость разобрать и заменить какую-либо его часть, сделать это на сварных соединениях невозможно. Кроме того, они довольно часто подвергаются коррозионному воздействию и не могут в полной мере противостоять коррозионным разрушениям. Есть и еще одна тонкость. В процессе сварки допускается сужение сечения трубы, что в период эксплуатации системы провоцирует потерю давления и не стабильную подачу газа потребителю.

Фланцевые соединения газопровода необходимы на протяженных участках, в местах присоединения арматуры или контрольно-измерительной техники. Фланцы — как соединительные детали — характерны для труб большого диаметра. Они позволяют при абсолютной герметичности соединения проводить испытательные, профилактические, ремонтные работы с возможностью дальнейшего использования трубы и самого соединения после замены уплотнительного материала. Что отвечает современным требованиям проектирования и прокладки трубопровода с целью грамотного расхода выделенных денежных средств и высокой скорости замены вышедшего из строя участка.

Резьбовые соединения являются самыми распространенными и частыми на пути распределения газа по квартирам. Герметизация резьбовых соединений газопроводов — процедура, с которой специалисты газовой службы сталкиваются ежедневно. Ее же может освоить и среднестатистический потребитель, если выберет в качестве герметика материал простой и удобный в применении, а главное — гарантирующий 100%-ную защиту от утечек.

Требования к герметикам для газовых труб
Разрешение на допуск к работе с газом, подтвержденное соответствующими сертификатами
Вибрационная устойчивость
Устойчивость к перепадам рабочего давления и температур
Защита резьбы от коррозии
Простой монтаж
Возможность демонтажа
Долговечность и надежность соединения

Всем этим требованиям в полной мере соответствуют (и даже превосходят) следующие современные герметики:
1. Анаэробные гели и СтопМастерГель

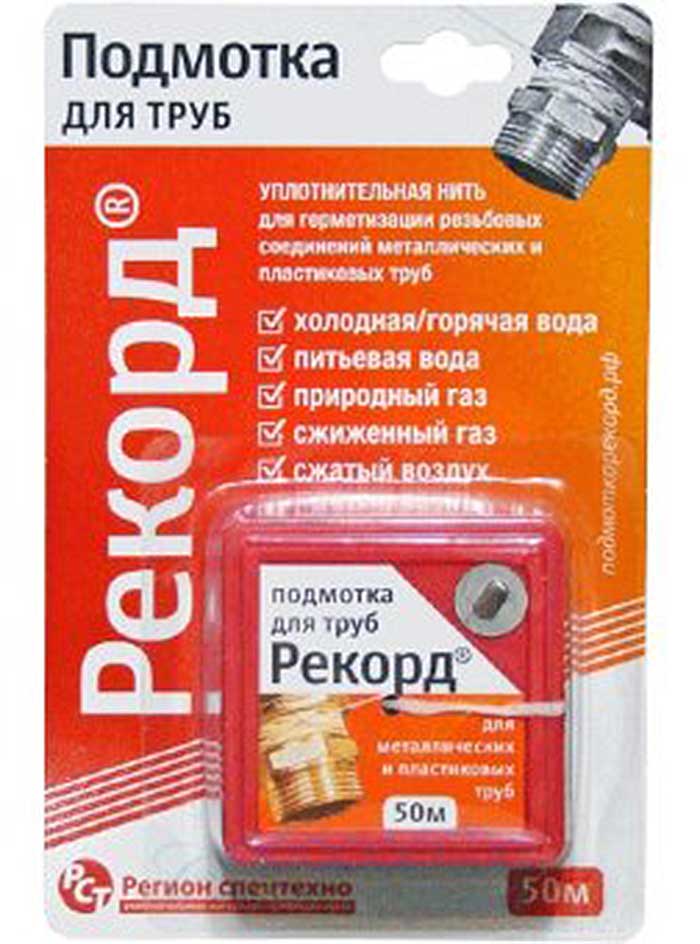

2. Полимерные уплотнительные нити Рекорд и Sprint

Герметизация газовых труб с помощью этих герметиков проходит с некоторыми особенностями. Расскажем об этом ниже.

1. Анаэробные гели предназначены для уплотнения металлических резьбовых соединений. Имеют допуск на работу в системах природного и сжиженного газа. Представляют собой вязкий по консистенции гель, которые наносят из тюбика прямо на резьбу и равномерно распределяют. Анаэробными эти гели называются потому, что образуют прочный полимер уже внутри соединения, после сборки. Время полимеризации геля составляет от 5 до 30 минут в зависимости от разновидности.

Гели СантехМастерГель и СтопМастерГель — отличное решение для плановых работ по подключению газового оборудования, замены резьбового соединения, профилактики. Не требуют обучения и дополнительного инструментария при монтаже. Допускают сборку соединения без затяжки гаечным или сантехническим ключом. Оставляют возможность демонтажа соединения вне зависимости от срока сборки. СтопМастерГель «Красный» демонтируется с некоторым усилием и при нагреве резьбового соединения строительным феном.

2. Полимерные уплотнительные нити Рекорд и используются для уплотнения как металлических, так и пластиковых труб. Что в современных системах газопровода очень актуально. Нити наматывают как на новую чистую резьбу, так и загрязненную, мокрую, «видавшую виды». Чистота и состояние резьбы не принципиальны для качества намотки и эффективности этого герметика.

Уплотнительные нити выпускают в небольших удобных боксах, где уже предусмотрен аккуратный резак. Нить Sprint — с улучшенной пропиткой и плоским сечением — первая в России нить со сменными катушками. Бокс для нити Sprint сделан так, что можно визуально контролировать расход и остаток продукта. А когда тот закончится, без проблем установить новую катушку и продолжить использование. Это удобно для хранения герметика и в целях его экономичного расхода.

Основное преимущество уплотнительной нити — мгновенная полимеризация. Технология такая — намотали нить на резьбу, собрали соединение, подключили трубу к оборудованию или соединили две трубы (зависит от поставленной задачи). Не нужно ждать, когда соединение «схватиться», застынет, систему можно запускать сразу. Именно эта особенность делает полимерную нить незаменимой в условиях форс-мажора и когда сроки выполнения работ поджимают.

Общие преимущества современных уплотнителей для газовых труб
Имеют широкую сферу применения: допущены к системам природного и сжиженного газа, воды и питьевой воды, сжатого воздуха
Не дают усадки и расширения при полимеризации
Имеют высокий класс защиты резьбы от коррозии за счет синтетического состава
Работают при температурном режиме от -60 до +150°C, при рабочем давлении 40 атмосфер и выше
Одинаково эффективны для газопроводов низкого, среднего и высокого давления
Соединение газовых труб на резьбе с герметиками последнего поколения получают гарантию от производителя на 20 лет защиты от утечек

Купите современные качественные герметики прямо сейчас напрямую от производителя на нашем сайте! Посмотреть весь ассортимент уплотнителей Вы можете в разделе .

Наличие газопровода и непрерывная подача бытового газа в дома сегодня является не роскошью, а обязательной коммунальной услугой. Даже загородные дома в основной своей массе имеют все необходимое для газоснабжения. Подведением и установкой необходимого оборудования при постройке дома занимаются всегда специалисты. Но все чаще, проводя ремонт в квартирах или меняя плиты, люди пытаются выполнить монтажные работы самостоятельно, при этом плохо представляя, какие фитинги для газовых труб подходят, а какие непригодны.

Замена старой газовой плиты на новую или просто перенос на другое место всегда связаны с манипуляциями на газопроводе. Прежде, чем рассказывать, какие виды фитингов для газовых труб лучше применять, необходимо хотя бы в общих чертах представлять устройство газопровода, и каким требованиям он должен отвечать.

Устройство и требования к бытовому газопроводу

Трубы газопровода, проходящие внутри дома или квартиры, являются переходным соединением от основного магистрального потока через расходный счетчик к приборам, работающим на газе. Это может быть такое оборудование, как:

  • газовая колонка для нагрева воды;
  • кухонная плита;
  • камин;
  • конвертер;
  • котел.

Основные составляющие трубопровода — это трубы или шланги и соединительные элементы для них, то есть фитинги для газа. Каждая деталь, через которую будет проходить газ, должна соответствовать таким требованиям, как:

И еще один важный момент – прежде, чем решиться на переделки в газопроводе, самостоятельно проконсультируйтесь со специалистом, и приступайте к работе только после того, как будете полностью уверены в своих знаниях и навыке.

Необходимость соблюдения всех этих правил диктует применение для газопроводов определенных видов труб и стыковочных элементов к ним.

Критерии подбора и особенности моделей фитингов для газа

Из многообразия имеющихся в ассортименте стыковочных соединений для безопасной проводки газовых коммуникаций пригодны только определенные виды, которые соответствуют необходимым показателям.

Стальные фитинги и трубы

Изделия из высокопрочной стали всегда славились своим качеством. Для подвода бытовых коммуникаций имеется возможность использования нескольких видов стыковочных элементов. Полную герметичность обеспечивают и бесшовные прокатные стыки, и как холодным, так и горячим методом.

Стальные отводы прокладывают к жилым дамам наземным способом. Для защиты от вредных внешних воздействий выполняется двойное покрытие поверхности, грунтовкой и краской.

Стыковые крепления для таких магистралей изготавливаются из чугуна, стали или латуни. По конструкции подходят только два типа, это:

  • резьбовой (разъемный),
  • сварной (монолитный).

Модели фитингов, предназначенные для неразъемной стыковки, устанавливаются на протяжении основной линии подачи газа. Особенности монтажа включают формирование ровного и гладкого кольцевого шва электродуговым методом или газовой пайкой.

Ответвления, идущие к счетчику и приборам, скрепляются только разъемными резьбовыми фитингами. Герметичность стыков обеспечивается термостойким полимерным материалом ФУМ. Такая лента легко ложится на сгон, но может быть повреждена движением муфты против часовой стрелки, что приведет к утечке. Поэтому монтаж фитингов для газа с использованием ленты ФУМ требует опыта и навыков.

Полимерные модели соединений

В том случае, когда необходимо провести участок отвода под землей, конструкции из металла не смогут прослужить длительное время. Для прокладки провода в грунт применяются полимерные составляющие.

Этот материал не подвержен коррозии, и трубы из него остаются в идеальном состоянии много десятилетий. Помимо этого, такие отводы способны выдержать самое высокое давление, они изготавливаются монолитными, то есть без швов, при этом легко режутся, а стыковочные элементы можно скрепить простым паяльником.

Соединительные детали к таким линиям должны отвечать всем требованиям прочности и герметичности. Поэтому полиэтиленовые фитинги для газовых труб устанавливать не рекомендуют. Ни компрессионные, ни прессовые модели не смогут обеспечить качественное соединение, по причине подверженности механическим повреждениям. Даже применение полной изоляции с учетом всех мер безопасности не дает гарантированной защиты от внешнего воздействия.

Наилучшим вариантом в данном случае являются:

  • специальные фитинги для ПНД коммуникаций, изготовленные из латуни. Такие детали обладают повышенной прочностью, и могут обеспечить необходимую герметичность;
  • отводы сварной конструкции прекрасно подходят для полимерных изделий. Для их установки применяется низкотемпературные паяльные приборы;
  • электросварные штуцеры, снабженные самооплавляющимися спиралями. Это самые дорогостоящие элементы, но они и самые надежные.

Металлические фитинги для металлопластиковых труб

Основным назначением применения изделий из этого материала являются отопительные коммуникации. Но по своим техническим характеристикам они прекрасно подходят для газопроводов бытового назначения. Такие трубы способны выдержать до 4,5 мПа давления, а это в два раза превышает стандартные нормативные требования. Помимо этого, металлопластик прекрасно монтируется и резьбовыми, и обжимными соединительными деталями.

Для газовой проводки идеально подойдут конструкции. Уникальность их состоит в том, что такая стыковка не потеряет своих качеств с течением времени. В то время, как резьбовое соединение имеет склонность постепенно раскручиваться и терять свою надежность.

Так же, как ПНД изделия, металлопластик не подвержен коррозии, а его гибкость и эластичность позволяет не подбирать фитинги нужного изгиба, а пользоваться штуцерами или муфтами.

Инструкция по монтажу обжимного фитинга для газовой трубы

Преимущество обжимного механизма в том, что он способен обеспечить высокую прочность и надежность соединения, и при монтаже нет необходимости пользоваться сваркой или наносить резьбу.

Главным составляющим этой конструкции является зажимающее кольцо, которое изготавливается из высокопрочной стали. Оно способно намертво скрепить детали, и не ослабнет со временем, так как дополнительно удерживается специальной гайкой.

Правила монтажа такого сочленения невероятно просты, и доступны для выполнения непрофессионалом.

  • отпилить поврежденный кусок трубы;
  • зачистить края от зазубрин и острых элементов;
  • с помощью штангенциркуля проверьте соответствие диаметра трубки и диапазона показателей в инструкции к фитингу;
  • монтируем соединительный механизм в такой последовательности:
  1. Гайка;
  2. Прижимное кольцо;
  3. Уплотнитель;
  • вставляем один конец трубы в корпус зажима, но не плотно;
  • на другой конец надеваем уплотнитель, кольцо, зажим и надвигаем корпус;
  • плотно завинтите гайку на корпусе. Стык готов.

— разъёмное соединение деталей машин. Части соединяются между собой при помощи винтовой или спиральной поверхности. Это соединение является одним из самых распространённых из-за его надёжности, универсальности и других многочисленных достоинств.

Наиболее распространенной резьбой общепромышленного применения на сегодняшний день является резьба ISO, имеющая два исполнения, совпадающие по всем размерам: Метрическая, наиболее распространенная в Европе и России, и Унифицированная Национальная, распространенная в США. Эта резьба применяется во всех отраслях промышленности (кроме нефтяного сортамента).

Для штуцеров и соединений газовой, водопроводной и канализационной арматуры применяется дюймовая резьба BSW. В России для этих назначений широко применяется цилиндрическая дюймовая ГОСТ 6357-81. Эта резьба рекомендована к замене на резьбу ISO.

Американская Национальная Трубная резьба NPT, применяемая для штуцеров и присоединений, соответствует ГОСТ 6111-52 на коническую дюймовую, также как и Британская Стандартная Трубная Коническая резьба BSPT соответствует ГОСТ 6211-81 на трубную коническую резьбу.

Уплотнения резьбовых соединений.

К сожалению не одно из резьбовых соединений не обладает абсолютной герметичностью, особенно это актуально для газопроводов и трубопроводов высокого давления. Для решения задач герметизации резьбовых соединений применяются различные уплотнения.

1. Льняная прядь.

Льняная прядь со свинцовым суриком на олифе до сих пор очень распространенный способ герметизации резьбовых соединений. Практически на этом методе базируется весь монтаж водопроводов, систем отопления и газопроводов, поскольку так указано в СниП для сантехнических систем и для газоснабжения. Существуют и другие методики использования льняной пяди, например, в сочетании с различными герметиками и пастами, основная задача которых — предотвратить коррозионные процессы в резьбовом соединении и продлить срок службы уплотнения. Нередко используется железный сурик, который, в отличие от свинцового сурика, не защищает поверхность резьбы стальных фитингов от коррозии. Так же известна подмена такого вида уплотнения на «сухую прядь», то есть безо всякой краски, что вызывает значительную коррозию резьбы, особенно в случае применения на системах отопления и водоснабжения.

Недостатки использования данного метода герметизации очевидны — сложность и необходимость тщательного соблюдения технологии, большие усилия затяжки фитингов при сборке, низкая технологичность. При высоких температурах, например при уплотнении систем отопления, возможно тепловое разрушение волокон льна. Также в ряде случаев недостатком может являться затрудненный демонтаж соединения.

Тем не менее, льняная прядь по-прежнему используется в основном из-за низкой себестоимости и доступности.

2. Герметики.

Герметичность достигается путем заполнения межвиткового пространства резьбового соединения специальным веществом, подобранным в соответствии с условиями эксплуатации системы. В целом, на сегодняшний день, герметики являются оптимальным методом герметизации, сочетающим удобство монтажа, антикоррозионную защиту и эффективность. Можно разделить на три основных класса: незатвердевающие герметики, затвердевающие герметики и анаэробные герметики.

2.1. Незатвердевающие герметики.

Представляют собой вязкие пасты, изготовленные на основе синтетических смол и полимеров с наполнителями. Эффективно защищают металлические поверхности от коррозии, и прекрасно работают не только в резьбовых соединениях. Могут применяться в условиях вибрации. Могут использоваться в сочетании с различными прокладочными материалами. Очевидным преимуществом является лёгкость монтажа и демонтажа соединения. Не рекомендуется использование незатведевающих герметиков для соединений с высоким давлением, перепадами давлений и температур. Не подходят для работы в условиях агрессивных и взрывоопасных сред.

Рис.2 Незавердевающий герметик «Multipak»

Таблица 1. Примеры незатведевающих герметиков

Спиртовой раствор модифицированной резины с наполнителями. Формирование прокладок по месту. Уплотнение фланцев, фитингов и других соединений.

Сохраняет пластичность, как при высоких, так и при низких температурах. Устойчив к воздействию большинства производственных жидкостей.

Может использоваться при давлении максимум (макс давление 4,4 бара и температуре не более +70°C), питьевой воды (макс давление 16 бар и температуре не более +85°C), отопления (макс давление 7 бар, Т макс 130°C).

ROCOL FOLIAC GRAPHITE PJC.

Герметик на основе растительного масла, обогащенный графитом для металлических резьбовых и . Используется в тех случаях, когда необходимо осуществлять подачу воздуха, пара, воды и газа при высоких и низких давлениях. В первую очередь используется для уплотнения соединений под давлением пара, воздуха и воды до 97 бар. Применяется в широком диапазоне рабочих температур от -20°C до +450°C.

Герметик на водной основе, предназначенный для предварительной обработки резьбовых соединений. Наиболее часто используется для герметизации резьбовых трубных соединений и заглушек, фитингов гидравлических и воздушных тормозных систем, клапанных блоков.

Рабочая температура: до +150°С

2.2. Затвердевающие герметики.

Как правило, это пасты или гели на водной основе или на основе растворителей, постепенно затвердевающие после нанесения на резьбу. Время отверждения зависит от состава герметика и может составлять от нескольких секунд до нескольких часов. Хорошо защищают поверхности, позволяют легко и быстро собирать соединение, после высыхания надёжно герметизируют соединение благодаря устойчивости к выдавливанию. В зависимости от адгезии к поверхностям и прочностным характеристикам (сдвиговые нагрузки), подразделяются собственно на герметики и клеи. Клеи применяются в случаях, когда необходимо не только обеспечить герметичность, но и зафиксировать соединение.

Недостатки данного метода — невозможность разобрать соединение без разрушения герметика, усадка при высыхании и в процессе эксплуатации, низкая химическая стойкость.

Рис.3 Затвердевающий герметик «OilSEAL»

Таблица 2. Примеры затвердевающих герметиков

Резьбовой затвердевающий герметик для металлов, особенно для герметизации резьбовых соединений атомных станций

Рабочая температура: от -50°С до + 150°С.

Универсальный затвердевающий герметик для грубой металлической резьбы. Подходит для быстрого применения в условиях низких температур, например, для выполнения техобслуживания вне помещения завода. Рабочая температура: от -50°С до + 150°С.

Герметик для тяжелонагруженных резьбовых соединений. Разработан специально для металлических трубных резьбовых соединений. Препарат заменяет уплотнения трубных соединений типа Teflon®. Быстро отверждается, после чего выдерживает давление до 700 кг/см2. Предотвращает истирание и защищает соприкасающиеся резьбовые поверхности от коррозии. Содержит тефлон (). Рабочая температура: от -50° до 170°С;

Вам будет интересно  Как наматывать лен на резьбу трубы. Как правильно наматывать лен на резьбовые соединения

Прочный фиксирующий состав для гаек, болтов и т.п., недемонтируемое соединение.

Рабочая температура: от -55°С до + 150°С.

Герметик, в виде белой тиксотропной жидкости на основе органической смолы и растворителя, обогащенный глиной для прочного уплотнения металлических резьбовых и фланцевых соединений. Предназначен для уплотнения соединений под давлением до 138 бар бензина, дизельного топлива, минеральных и растительных масел, парафина и «уайт-спирита». Применяется в широком диапазоне рабочих температур от -50°C до +200°С

2.3. Анаэробные герметики .

АНАЭРОБНЫЙ — слово, характеризующее отсутствие кислорода или воздуха, а также отсутствие зависимости от кислорода или воздуха.

Относительно новый вид уплотнений, быстро набирающий популярность благодаря уникальному комплексу эксплуатационных свойств.

Анаэробные герметики — это акриловые полимеры, в исходном состоянии представляющие собой жидкие композиции различной вязкости, состоящие из акриловых мономеров и олигомеров, инициаторов, катализаторов, стабилизаторов, красителей и других наполнителей. Эти композиции способны длительное время храниться в кислородопроницаемой таре без изменений своих свойств и образовывать однородную прочную полимерную массу в узких металлических зазорах, таких как межвитковое пространство резьбы, межфланцевые зазоры и т.п.

При попадании герметика в пространство между металлическими поверхностями, инициаторы, содержащиеся в материале, начинают взаимодействовать с металлом, запуская процесс полимеризации мономеров акрила, с образованием полимера сшитой структуры. Интенсивность процесса полимеризации зависит от интенсивности взаимодействия с металлом, причём скорость можно повысить, обработав поверхность активатором. При использовании анаэробных герметиков на изделиях из цветных металлов или легированных сталей, а также на поверхностях с гальваническими и другими защитными покрытиями, скорость полимеризации наиболее низкая. Также на скорость полимеризации существенно влияет температура. При низких температурах полимеризация замедляется, а при высоких — ускоряется.

Из всего вышесказанного можно сделать вывод, что наиболее эффективно использовать анаэробные составы для герметизации металлических изделий, но благодаря активаторам, область применения расширяется, и современные составы применяются на керамических, стеклянных, полимерных и других поверхностях.

Преимуществами анаэробных герметиков являются высокие физико-механические свойства, широкий температурный диапазон эксплуатации (от -90 до + 200 ºС), хорошая химическая стойкость, технологичность и простота использования. Большим преимуществом является и то, что состав затвердевает только в зазоре и излишки герметика легко удаляются. В некоторых случаях, анаэробные составы стали поистине незаменимыми. К сожалению, не всегда возможно обеспечить условия для эффективного применения данных герметиков.

Рис.4 Анаэробный герметик Loctite 262

Таблица 3. Примеры анаэробных герметиков

Уплотняющее и склеивающее вещество для резьбовых соединений средней прочности.

Рабочая температура: от -50° до + 200°С.

Герметизация и предотвращение самоотвинчивания. Постоянная фиксация и герметизация больших шпилек и болтов (до М25).

Рабочая температура: от -50° до + 150°С.

Упругий уплотняющий материал с допускаемым зазором менее 0,38 мм. Разрешено использование в тех случаях, когда оговаривается установка «анаэробных» уплотнений (отверждающихся без доступа воздуха).

Рабочая температура: от -54° до + 149°С.

Универсальный политетрафторэтиленовый герметик, легкодемонтирумое соединение.

Высокопрочный анаэробный клей для долгосрочной сборки коаксиальных соединений или металлических резьбовых деталей. Применяется на деталях плотной посадки.

Рабочая температура: от -55° до +150°С.

Является тиксотропным (нестекающим) анаэробным герметиком средней прочности. Он специально разработан для резьб с крупным шагом.

Рабочая температура: от -55° до +150°С.

Герметизация резьбовых соединений труб и фитингов, устойчив к вибрации.

Герметизация резьбовых соединений труб демонтируется при помощи обычных инструментов.

Рабочая температура: от -60°C. +150°C

3. Резьбоуплотнительные ленты, шнуры и нити.

3.1. Лента ФУМ и жгут ФУМ.

В нашей стране в основном распространена лента ФУМ ( уплотнительный материал) выпускаемая по ТУ 6-05-1388. Она предназначена для уплотнения технологических трубопроводов, по которым транспортируются агрессивные жидкости и газы в диапазоне температур от минус 60°С до плюс 200°С. Может применяться в технологическом оборудовании фармацевтической, пищевой и медицинской промышленности, в трубопроводах горячего и холодного водоснабжения, в том числе и питьевого. Лента ФУМ обеспечивает герметичность резьбовых соединений, работающих при давлении до 9,8 МПа (100 кгс/см2). В зависимости от применения ленту ФУМ выпускают трех марок: марка 1 — высшего и первого сорта — для уплотнения систем со средами общепромышленного типа, а также систем с сильнодействующими агрессивными средами (концентрированные и разбавленные растворы кислот и щелочей); содержит смазку — масло вазелиновое медицинское по ГОСТ 3164-78 — от 17 до 20%; марка 2 — для уплотнения систем, работающих на кислороде и других сильнодействующих окислителях; не содержит смазку; марка 3 — для уплотнения систем со средами общепромышленного типа, а также систем с сильнодействующими, агрессивными средами (концентрированные и разбавленные растворы кислот и щелочей); представляет собой краевые части ленты ФУМ марок 1 и 2, а также пленки СКЛ, изготавливаемой по ТУ 301-05-49-90. изготовления.

Таблица 4 Ленты ФУМ ТУ 6-05-1388

Прочность при растяжении МПа (кгс/см2), не менее

Относительное удлинение при разрыве

Массовая доля смазки

Марка 1, Высший сорт

Цвет ленты может быть белым с различными цветовыми оттенками. Допускается наличие темных пятен и отдельных включений. Поверхность ленты должна быть ровной без разрывов. Допускается наличие волнистости.

Марка 1, Первый сорт

для толщины: до 0,105мм включительно — 6,86 (70); свыше 0,105мм — 4,90 (50)

Лента ФУМ представляет собой неспеченную пленку из , благодаря чему материал имеет высокую химическую стойкость и может применяться в пищевой промышленности. Не допускает повторного уплотнения и ослабления-подтягивания, так как не обладает упругими свойствами.

Достоинства: простота применения. Соединение легко собирается и разбирается. Отличная химическая стойкость. Может применяться для уплотнения в среде кислорода. Недостатки: низкая надёжность при механических нагрузках и вибрации. Не эффективна при частых перепадах температур, из-за разгерметизации в результате температурных деформаций.

Помимо отечественной ленты, выпускаемой по ТУ, существует похожая продукция европейского и китайского производства. Как правило, эти ленты производятся без смазки и являются аналогами ФУМ марки 2. Некоторые западные производители подвергают ленту дополнительной ориентации (вытяжке) в одном или нескольких направлениях, что придаёт материалу некоторую упругость.

Рис.5 Лента ФУМ импортная

Жгут ФУМ, выпускаемый по ТУ 6-05-1570 представляет собой профилированные изделия из неспеченного . Жгуты могут выпускаться круглого или квадратного сечения и используются в основном в качестве сальниковых набивок. Для уплотнений резьбы жгуты практически не применяется, поэтому подробно рассматривать их в данном разделе мы не будем.

3.2. Резбоуплотнительные шнуры и нити.

Полимерный шнур или нить, пропитанная специальным герметизирующим составом. Подобные изделия производят практически все крупные производители уплотнений и фитингов, специализирующиеся на герметизации резьбы. Жгуты или нити могут быть изготовлены из нейлона, и других полимерных материалов. Изделия «заточены» под бытовое применение, трубопроводы горячего и холодного водоснабжения или газопроводы малых диаметров. Наиболее известны нити и шнуры SanTehnik, Loctite, Tangit Uni-Lock, Рекорд. Материалы просты в применении, необходимо просто намотать нить на резьбу и закрутить соединение. Причём уплотнение достаточно надёжно и дёшево. Хорошо работает в условиях небольших давлений и температур от — 50 до + 140 °С. Материалы разрабатывались для применения в условиях высокой влажности и поэтому они хорошо подходят для ремонта на работающих трубопроводах. Не подходят для трубопроводов большого диаметра, высоких давлений и температур, а также агрессивных сред и нефтепродуктов.

Рис. 6 Резьбоуплотнительная нить WEICON

Таблица 5. Примеры резбоуплотнительные шнуров и нитей

Универсальная нить для герметизации резьбовых соединений труб холодной и горячей воды, питьевой воды, газа диаметром до 6 дюймов. В течение 72 часов после сборки позволяет, не теряя герметичности, регулировать соединения труб. Может использоваться для металических и пластиковых труб.

Не требующий полимеризации герметик — нить, немедленно обеспечивающий максимальное сопротивление давлению. Одобрен для газа и питьевой воды.

Диапазон рабочих температур: -55°C — +149°C

Нить «UNIFLON» применяется для уплотнения всех , на трубах из любых материалов в системах теплоснабжения, водоснабжения, вентиляции, в холодильных установках, для монтажа и ремонта масло-, бензопроводов и т.д. Подходит для уплотнения резьбовых соединений трубопроводов любых размеров.

Диапазон рабочих температур от -200°С до +240°C, давление 30 бар до 100°С.

«Рекорд» представляет собой некрученый капроновый шнур, состоящий из 280-ти ультратонких полиамидных волокон, пропитанных кремнийорганической пастой. Рабочая температура соединения от -55°C до +120°C.

Применяется для уплотнения всех типов резьбовых соединений. Подходит для уплотнения резьбовых соединений трубопроводов всех размеров.

Спектр рабочих температур от -200°С до 240°C.

4. Прочие методы уплотнения резьбовых соединений

Конструктивные способы герметизации.

В данном обзоре мы постарались в первую очередь рассмотреть материалы и методы герметизации характерные исключительно для резьбовых соединений, и не имеющие отношения к другим разделам. Поэтому необходимо отметить, что зачастую конструкторы предпочитают не использовать специальные методы, а применять конструктивные решения, позволяющие обойтись без применения дополнительных технологических процессов. В качестве примера можно привести герметизацию резьбы (См. Рис. 7) при помощи плоской прокладки. Материал для изготовления прокладок аналогичен тому что используется для уплотнения фланцевых соединений, и единственным специфическим требованием является стойкость к сдвиговым нагрузкам возникающим при закручивании резьбы. Помимо плоских прокладок широко применяются различные кольцевые резиновые прокладки различных сечений с использованием соответствующих конструктивных элементов, жгуты и подобные материалы.

Рис.7 Герметизациями при помощи плоской прокладки.

1 — Гайка накидная; 2 — Ниппель резьбовой; 3 — Ниппель трубный; 4 — Прокладка

Оригинальная статья сайта 2013

Перепечатка запрещена.

Компании имеющие отношение к данному типу уплотнений:

Резьбовые соединения металлических и пластиковых элементов достаточно крепки для объединения деталей водопровода или отопления, но неспособны удержать воду.

Чтобы предотвратить протекание воды через резьбу, используют герметики и уплотнители.

Из статьи вы узнаете, как работают герметики и уплотнители, научитесь правильно применять их.

Герметики и уплотнители

Для уплотнения резьбовых соединений используют:

  • ленту и нить из фторопластового уплотнительного материала (ФУМ);
  • натуральные уплотнители (джут, пакля);
  • пасты-герметики;
  • резиновые (полиуретановые) уплотнительные кольца(РУК);
  • холодная сварка.

Сантехнический комплект — герметик и уплотнитель

Применение ФУМ

ФУМ ленты и нити используют для герметизации резьбовых соединений горячего водоснабжения (ГВС), систем отопления (СО) и холодного водоснабжения (ХВС). Так же их используют при подключении газовых приборов к газопроводу.

Фторопласт – пластичный и крепкий материал с температурой плавления выше 400 градусов, стойкий к кислороду и агрессивным жидкостям. Нить и лента заполняют неровности резьбы и обеспечивают герметизацию стыка. Уплотнительные ФУМ ленты выпускают шириной 10-16 мм и толщиной 0,08-0,12 мм., ФУМ нити – диаметром 0,4-1,5 мм. При перепадах температур и вибрации ФУМ деформируются, и резьбовое соединение дает течь.

Толщина намотки ленты зависит от диаметра трубы и толщины ленты. Для труб диаметром до 20 мм наматывают 2-3 слоя ленты толщиной 0,12 или 1-1,5 слоя нити. Для труб диаметром до 40 мм наматывают 5-6 слоев или 2-3 слоя нити. Для труб диаметром свыше 40 мм наматывают 8 и больше слоев ленты или 5 и больше слоев нити. Для магистральных трубопроводов предпочтительней использовать ленты с силиконовыми мастиками.

Если резьба покрыта ржавчиной, толщину намотки увеличивают в два раза. Перед намоткой ленты резьбовое соединение очищают железной щеткой и продувают сжатым воздухом. Ленту и нить наматывают на трубу или резьбу фитинга в натяг с усилием 0,5-1 кг по часовой стрелке. Для уплотнения резьбовых соединений газовых приборов наматывают против часовой стрелки.

Наматывайте конусом от края соединения. Если после очистки от ржавчины на резьбе заметны ямы и повреждения, используйте другой уплотнитель. ФУМ используют для уплотнения неповрежденных резьбовых соединений.

Не используйте ФУМ для герметизации труб отопления. Перепады температур повредят ФУМ, соединение даст течь, и утечка воды или пара из системы отопления приведет к ожогам.

Используется ли ФУМ лента для герметизации труб парового и водяного отопления? Нет, опытные сантехники уплотняю такие соединения только льном (паклей) и герметиком.

Натуральные уплотнители

Джут и паклю применяют совместно с силиконовыми санитарными герметиками. Резьбу очищают от грязи и ржавчины, обмазывают герметиком, уплотнитель скручивают в нить и наматывают по часовой стрелке вровень с гребнем резьбы. При намотке уплотнитель натягивают с усилием 0,5-1 кг.

После намотки тщательно обмазывают герметиком и собирают соединение. В течение 5-8 минут, пока не завершился процесс полимеризации, необходимо проверить и при необходимости сильней затянуть соединение. Подтягивание гайки после полимеризации герметика приведет к протечке.

В магазинах продают готовую сантехническую нить для уплотнения труб, изготовленную из льна. Ее не нужно скручивать. Прежде, чем купить нить, прочитайте на упаковке, из чего она сделана, и есть ли в ее составе силиконовые или акриловые герметики. Если это нить из фторопласта, ее нежелательно использовать на поврежденных резьбовых соединениях, если растительная без герметика, то приобретите отдельно санитарный герметик.

Владельцы квартир и домов спрашивают: «Какая нить лучше для труб?», подразумевая марку. На что профессиональный сантехник ответит: «Лучше та нить, которую умело намотали».

Если нити больше или меньше необходимого, или она намотана не по резьбе, соединение будет течь. Не наматывайте ее «с запасом», мотайте столько, сколько нужно и не забывайте про герметик.

Пасты-герметики

Акриловые и силиконовые герметики применяют для уплотнения новых труб и соединений. Даже незначительные повреждения резьбы, перепады температур или вибрации повредят уплотнитель, и соединение протечет. Пасты используют совместно с льном или джутом.

Не используйте для водопровода герметики, на которых не написано «санитарный». Они не предназначены для уплотнения водопроводов, при контакте с водой они выделяют различные вещества, в том числе канцерогены.

Резиновые уплотнительные кольца

Этот вид уплотнителя применяют для соединений, расстояние между торцами которых не превышает 1 мм. РУК не используют для герметизации муфт, в которых торец трубы с резьбой не упирается в торец гайки или другой трубы. Их используют для герметизации подключений водопроводных кранов.

Резиновое уплотнительное кольцо

Если старый РУК поврежден и нарушена герметичность соединения, перекройте воду, разберите соединение и извлеките уплотнитель. Если нет возможности приобрести готовый РУК, возьмите резину (например, от колесной камеры легкового или грузового автомобиля), приложите к ней поврежденный уплотнитель и обведите контуры ручкой. Если резина тоньше старого РУК, сделайте два-три кольца. Вырежьте новый уплотнитель и вставьте в гайку. При необходимости обрежьте выступающие части. Правильно размеченный и вырезанный уплотнитель вставляется в гайку с усилием. Соберите соединение и проверьте на утечку.

Эпоксидные клеи «холодная сварка» применяют для восстановления резьбы, которую повредили ржавчина или неправильная сборка резьбового соединения. Холодную сварку используют для экстренного устранения утечек, после которого необходим ремонт.

Для устранения утечек соединение вытирают тряпкой, по возможности сушат, и обмазывают холодной сваркой. Через 10-15 минут клей схватится, образовав водонепроницаемый кокон.

Холодную сварку не применяют для герметизации резьбовых соединений и монтажа труб.

Из статьи вы узнали характеристики и возможности уплотнителей, как выбирать необходимый уплотнитель и как его правильно наматывать. Теперь выбор уплотнителя не поставит вас в тупик, и вы подберете тот материал, который лучше для конкретного резьбового соединения.

Здравствуйте, уважаемые читатели. Вопрос, чем уплотнить резьбу на газовой трубе, довольно актуален. Ведь это очень уязвимый участок. Здесь чаще всего фиксируются протечки.

Вопрос по соединениям в отопительной сети

Чем уплотнять резьбовые соединения газовых труб в системах отопления? Есть разные способы герметизации резьбовых соединений. У них хватает своих плюсов и минусов.

Способ 1. Прядь изо льна. Особенность – наличие олифы, а на ней устроен специальный сурик из свинца. Это весьма старый, но всё ещё использующийся метод. Он указан в СНиП. Уплотнение резьбы льном — основа почти всех монтажных работ с водопроводами, отопительными сетями и газовыми payday loans gallatin tn трубами. Можно также применять железный сурик. Но он не уберегает стальные фитинги от ржавчины.

  1. Низкие ценники.
  2. Доступные материалы.
  3. Надёжная фиксация. Ведь в процессе затяжки образуется мощное усилие. И когда высыхает олифа, получается хорошая адгезия.
  1. Нужны солидные профессиональные умения, чтобы гарантировать качественную сборку.
  2. При затяжке есть риск поломки деталей.
  3. Сильно пачкаются руки и инструменты.
  4. Через некоторый период волокна льна разрушаются от термического влияния. Итог – утечки.
  5. Высокая сложность монтажа.
  6. Фитинги подогреваются до такого уровня, что выгорает лён.

Способ 2. Использование специальных паст. Их специфики – они не твердеют. Герметизацию резьбовых соединений систем отопления таким способом устраивать удобно и не сложно.

Формат этих уплотнений – вязкая субстанция. Её базисы: смолы синтетической этиологии, масла и наполняющие вещества. Они задействуются при определённых рабочих режимах.

  1. Мощная оборона от ржавчины.
  2. Смазываются рабочие поверхности.
  3. Резьбу не заедает при сборке.
  4. Фитинги собираются и разбираются легко.
  5. Это оптимальный метод для труб с низким давлением.
  1. Уплотнение держится уверенно только до определённого значения давления. При повышении показателя уплотнение выдавливается из резьбы.
  2. У соединения нет мощной фиксации.
  3. Слабая устойчивость в определённых средах.
  4. Нельзя герметизировать соединения с очень скромным зазором.

Способ 3. Высыхающие пасты. Их ещё называют герметиками на базисе растворителей. Такая герметизация резьбы газовых труб логична в техническом плане. В России она получила распространение недавно. Как правило, этот способ совмещается со способом 1.

  1. Гарантированная смазка поверхностей.
  2. Смесь хорошо укладывается в зазор. Полностью сохнет там. Она не поддаётся выдавливанию оттуда под воздействием давления.
  3. Соединения надёжно фиксируются.

Минусы такого герметика для резьбовых соединений газовых труб:

  1. Если у резьбы значительный зазор, средство может усаживаться при высыхании. Причина – испаряется растворитель. Необходимо подтягивать фитинги дополнительно.
  2. Нельзя демонтировать соединения, не разрушив слой герметизации.

Способ 4. ФУМ лента для газовых труб. Для её создания используется тонкая фторопластовая плёнка. Такая лента для изоляции газовых труб имеет хорошую популярность. Причина кроется в её лёгкой доступности.

  1. Легко свинчиваются фитинги за счет антифрикционных качеств.
  2. Превосходная химическая устойчивость.
  3. Допустимо применение в целях уплотнения резьбы в кислородной среде.

  1. Слабая герметизация.
  2. При термических сдвигах трубопроводов она выскальзывает из зазора. Результат – утечки.
  3. Ей нельзя уплотнять соединения, на которые воздействуют вибрации.
  4. Фитинги уплотняются слабо. Поверхность резьбы имеет скромное качество.
  5. Её нежелательно уплотнять соединения, чей диаметр превосходит значение ¾ дюйма.

Способ 5. Использование специальной нити.

Она универсальна. Представляет собой нейлоновый шнур. Он пропитан мощным герметизирующим средством. Уплотнение резьбы нитью имеет следующие преимущества:

  1. Высочайшая технологичность.
  2. Лёгкость использования.
  3. Низкие ценники.
  4. Надёжная мощность уплотнения.
  5. Оптимально применение в водопроводах с температурными показателями до 130 °С, во всех водопроводах и трубах, подающих природный газ или сжатый воздух.
  6. Можно применять даже на сырой резьбе и при отрицательных температурных показателях воздуха.

Есть и слабые стороны:

  1. Нельзя уплотнять элементы, работающие в кислородной среде.
  2. Если поверхность резьбы очень гладкая, нужно делать её шероховатой.
  3. Ограниченность применения для элементов с большим диаметром.

Способ 6. Применение силиконового герметика.

Это однокомпонентные средства в жидком виде. Функция – недопущение утечек. Может применять на изделиях из металла и пластика. Подходит для системы и с горячей, и холодной водой.

  1. Надёжное уплотнение. В составе главный компонент – каучук. Ещё содержатся дополнительные компоненты. Благодаря им получается превосходная герметизация.
  2. Мощная адгезия к различным поверхностям. При этом не обязательна их начальная обработка.
  3. Обладает мощным противогрибковым эффектом.

Если вы хотите сделать герметизацию резьбовых соединений силиконом, то вам нужно учесть, что данный герметик имеет две разновидности:

  1. Кислотные. У них скромные цены. И они совсем не годятся для кислотных условий.
  2. Нейтральные. Они универсальны. Не наносят вреда любым материалам.

Минусы силиконовых вариантов связаны с их ограниченностью в применении в определённых условиях. Но это, в основном, касается кислотных версий.

Способ 7. Использование анаэробного герметика.

Это жидкая субстанция с разной вязкостью. Она может продолжительный период находиться на воздухе, не меняя своих кондиций. Когда она оказывается в узких зазорах между металлическими компонентами, стремительно полимеризуется. При этом financial assistance grants отсутствует усадка. Получается очень прочная и термически активная масса. Она и заполняет весь зазор. Так гарантируется мощная герметичность. И на неё не влияют, ни функциональное давление, ни усилия закручивания соединения. Но такие герметики резьбовых соединений проявляют указанные свойства лишь в незначительных зазорах. Поэтому функциональные каналы и клапаны не засоряются. Излишки клея удалить очень просто: они в жидком виде находятся на поверхности.

Вам будет интересно  Фитинги для металлических труб резьбовые; каталог, размеры, ассортимент

Плюсы этих анаэробных средств:

  1. Очень легки в использовании.
  2. Простота сборки. Причина – смесь имеет смазывающие характеристики.
  3. Резьба качественно уплотняется. При этом не имеет значение сила закручивания.
  4. Могут функционировать даже при крайних показателях давления.
  5. Выгодная комбинация стоимости и надёжности.
  1. Непригодность применения в кислородных условиях.
  2. Не подходят для деталей, чей диаметр больше М80.
  3. Непригодность в условиях низких температур. Так существенно замедляется полимеризации.
  4. Допустимо применение только на высушенной поверхности.

Способ 7 на сегодняшний день считается наиболее эффективным. Но когда условия при укладывании трубопровода определяются низкими температурами (меньше +15 С), или резьба мокрая, нужна полиамидная подмотка.

Способ 8. Подмотка для газовых труб имеет основное преимущество: детали можно позиционировать однократно. Если нужно, чтобы они находились под определённым углом, а в работе вы их нечаянно перетянули, их можно однократно повернуть слегка назад. cash advance businesses Это не отразится негативно на герметичности. Но сильно пострадает надёжность соединения. Поэтому данный способ используется редко.

Вопрос по выбору герметика

Какой герметик выбрать для герметизации газовых труб? Этот вопрос крайне важен, ведь выбор герметика и реализация уплотнения влияют на:

  1. Безопасность человеческой жизни.
  2. Степень качества газообеспечения в конкретном жилом объекте.

Чаще всего на объекте устроено соединение газовых труб на резьбе. И очень важно эти участки грамотно уплотнять и герметизировать. И если будет выбран подходящий и эффективный герметик, будут на 100% исключены утечки.

Наиболее качественное уплотнение резьбы герметиком получается, если продукция соответствует таким критериям:

  1. Пригодность именно для труб с газом. Должна быть сертификация.
  2. Стойкость к вибрациям и скачкам давления.
  3. Стойкость к температурным сбоям.
  4. Оборона от ржавчины.
  5. Лёгкое монтирование.
  6. Возможность несложной разборки.
  7. Высокое качество соединения.

Всем этим критериям отвечают такие современные продукты:

  1. Аэробный гель для герметизации резьбовых соединений «СтопМастер». На этом же уровне находится её аналог «СантехМастер».

  1. Нити «Спринт» и «Рекорд».

Особенности аэробных гелей

Они могут применяться в технологиях с разным газом (он может быть сжижен или быть природной этиологии). Гелевая смесь – вязкая, находится в тюбике, из которого и наносится на резьбу. Распределяется планомерно.

Гель создаёт прочное образование прямо в соединении, по завершению сборки. И всего за 5- 30 минут.

Для работы с гелями обозначенных марок не нужны особые знания т дополнительный инструктаж. Соединение собирается без затяжки ключом. И каким бы сроком не обладала сборка, её несложно демонтировать.

Вид продукта «СтопМастер» под названием «Красный» удаляется с помощью строительного фена. Им нужно нагреть соединение, и приложить усилие.

Нитями «Спринт» и «Рекорд» уплотняются трубы. Нить наматывается на резьбу, которая может быть в любом состоянии и облике.

Нити предлагаются в специальных упаковках с резаком. Нити «Спринт» превосходно пропитаны, по сечению fixed annuity interest rate плоски и имеют сменные катушки. Их упаковка позволяет следить за количеством продукта. По его окончанию можно легко устроить другую катушку и дальше пользоваться нитью.

Главное достоинство нити для уплотнения – она стремительно полимеризируется. Идёт её намотка. Собирается соединение. Подключается труба. Не надо ожидать отвердения соединения, а моментально запускать технологию. Поэтому часто нити применяются в форс-мажорных ситуациях.

Примеры другие популярных продуктов

  1. Немецкий жидкий герметик BCG-30E.

Это продукт немецкого гранда «BaCoGa». Главная функция этой продукции – устранение утечек изнутри. Она изготавливается с 1979 года. И к сегодняшнему дню зафиксировано более 100 000 устранений утечек.

Эффективно ликвидируются утечки в отопительных сетях, тёплых полах, водопроводных и канализационных системах.

Ниже предложены таблица с версиями этого герметика и системами его применения (ёмкость тары – 1 л)

Минимальный ценник 3500 руб. Подробности нужно узнавать у дилеров.

  1. Паста уплотнительная универсальная EkoFlax.

С её помощью герметизируют соединения в:

  • в трубных системах с водой,
  • в трубах со сжатым воздухом, либо паром.

Предлагается в боксе. Там – 24 штуки.

Параметры упаковки: 7 х 7 х 9 см.

Ценник – 200 руб.

  1. Unipak Multipak.

Она сохнет. Её базис – масло на основе парафина без примесей. Добавлены природные материалы. Не пачкает руки и изделия. Цвет – светло-серый.

Пасту нужно применять в тандеме со льном или нитью. Области применения:

  1. Сети трубопроводов с разным газом (из баллонов, природного происхождения и бытовым). При предельных показателях: 5 бар и +70 С.
  2. Водные трубопроводы. Макс. показатели: 16 бар и +85 С. На состав воды не оказывается воздействия.
  3. Холодильная аппаратура.
  4. Технология со спрессованным воздухом.
  5. Отопительные сети с тепловым носителем. При параметрах: 7 бар и 130 С максимум.

Благодаря пасте получается тотальная герметичность и значительная пластичность. Наименьший угол их потенциального сдвига – 45 градусов.

И после очень долгого применения разобрать соединение просто.

Паста уберегает лён от выгорания, гниения. Таким образом, соединение спасено от коррозии и стойко к вибрациям.

Паста уплотнительная Unipak Multipak. Инструкция:

  1. С резьбы основательно устраняется грязь и стружка.
  2. Следует равнозначная и плотная намотка льна по резьбе, по целой её длине.
  3. Наносится нужный объём средства. Слой – обязательно ровный.
  4. Собирается соединение.
  5. Устраняются лишние: лён и паста.

Трубопроводная сеть запускается сразу.

Если паста случайно попадёт в глаза, их нужно тщательно промыть.

  1. Уплотнительная паста Gebatout-2

Она не затвердевает. Ей герметизируют разнообразные соединения из металла (трубы, вентили, манометры и пр.).

Полностью пригодна для труб с питьевой водой. Она никак не влияет на качество воды.

Соединительное изделие с ней сразу готово к запуску давления.

Ещё благодаря её резьба надёжно защищена от коррозии.

Основа пасты – минеральные наполняющие компоненты и полимеры вида синтетика. Продукт превосходно справляется с поставленными задачами.

Он может использоваться в тандеме со специальным льном. Может без него. Это обусловлено разновидностью соединения и актуальными нормативами.

  1. Полная пригодность для воды.
  2. Создаёт соединение, которое легко демонтировать.
  3. Пригодно для технологий с водным движением, прессованным воздухом и газом.
  4. Герметизирует любые металлические компонентов, имеющие резьбу.
  5. Термическая устойчивость 135 С. И не имеют значения металлы и носители.
  6. Моментальная готовность к запуску давления.
  7. Оборона резьбы от ржавчины.

Цвет состава – зелёный.

Параметр плотности – 1,5

Устойчивость к давлению со стороны жидкости: более 200 бар. Только нужно применять средство со специальной набивкой изо льна.

Инструктаж по применению:

  1. Обезжиривание соединения. Используется кетонный растворитель.
  2. Покрывается охватываемая зона соединения. При надобности наматывается набивка по резьбе и разглаживается пальцем. Так продукт пропитается должным образом.
  3. Наносится второй слой смеси. Охватывающая часть закручивается.
  4. Моментально подаётся давление.

Очищать оборудование можно этилацетатом. Другой вариант – кетонный растворитель.

Можно увеличивать объёмы набивки. Этот фактор обуславливают зазоры и кондиции соединения. Другой вариант – более сильная затяжка соединения.

Параметры хранения продукта – это интервал от -20 до +35 градусов. При +20 градусах пасту можно хранить 10 лет, если его товарный бокс закрыт.

Средний ценник – 130 руб.

  • тюбики: 25, 80 и 20 грамм,
  • банки: 200 и 500 грамм.
  1. Уплотнительная паста Valtec (20 грамм) + специальный лён (вид – сантехнический)

Данным комплектом герметизируют резьбовые соединения:

  • водных трубопроводов,
  • отопительных водяных технологий,
  • паровых аппаратов с низким давлением

Благодаря этому комплекту достигается полная герметичность соединений и опция их настройки.

Ценник комплекта – 42 руб.

  1. Паста Pastum GAS.

Это ещё одна знаменитая уплотнительная паста для резьбовых соединений в газовом оборудовании.

  1. Гарантирует мощные герметичные соединения. При этом должен сохраняться функциональный диапазон с предельной температурой +80 С. Условие давления: не более 4,4 бар.
  2. Упрощает монтирование системы.
  3. Уберегает металл от ржавчины.
  4. Не даёт льну окислиться.
  5. Позволяет в дальнейшем проводить простой демонтаж резьбовых составляющих.
  6. Упрощает монтирование и настройку соединений. Угол потенциального исправления – минимум 30 градусов. При этом герметичность не утрачивается.

Борьба течью

Устранение течи системы отопления с помощью герметика относится к химической борьбе с протечками.

Отлично в решении этой дилеммы себя проявил указанный немецкий герметик. Также применяют такие средства:

  1. Смолы с двумя компонентами на базисе эпоксида.
  2. Клеящие силиконовые составы.
  3. Термоустойчивые составы на базисе каучука.

Работы идут только при активном отоплении и опустошённой системе.

  1. Повреждённая зона обезжиривается, сушится, покрывается тонким слоем герметика.
  2. Далее она обматывается серпянкой. Серпянка армирует герметичный слой.
  3. Уже серпянку покрывают герметиком. Действие повторяется.

Получается мощный слой, уберегающий трубу от протечки.

Если применяется силиконовое средство, то для шлифовки повреждённой зоны не нужно использовать абразивы. А такой вид герметика лучше липнет к гладкой поверхности.

Вопрос паковки

Паковка газовых соединений – это оборонительная мера против утечек. Для процесса необходимо: лён и паста для паковки резьбовых соединений.

  1. От используемого льна отщипывается незначительная прядка.

  1. Если на резьбе отсутствуют насечки, их нужно сделать. Используется специальный инструмент.

Благодаря насечкам лён не сходит во время завинчивания резьбы.

  1. Намотка начинается с окончания резьбы. Продолжается по направлению к её торцу. Лён должен совсем немного закрывать верх резьбы.

Этого объёма хватит, чтобы лён зафиксировался в соединении.

Получается аккуратное соединение.

  1. Лён обматывается пастой.

  1. Готовое соединение вворачивается.

  1. Нанизывается ответный элемент американки (здесь используется ключ) и заворачивается в отопительный аппарат (радиатор).

  1. Результат.

Заключение

Чем изолируют газовые трубы? Существуют разные механические способы, но на сегодняшний день всё большую популярность имеют химические методы, особенно с применением анаэробных герметиков и специальных комплектов.

Способы соединения газовых труб и методы герметизации соединений

Замечали, сколько разных способов могут предложить опытные мастера для решения одной и той же задачи? Устройство газопровода – не исключение. Так, соединение газовых труб профессиональными газовиками выполняется при помощи разных материалов и методик. В арсенале мастеров резьба и сварка, пайка и фланцы. Они активно используют проверенные десятилетиями и недавно появившиеся приемы.

Зная основные способы, разбираясь в инструментах и современных материалах, легче отследить правильность выполнения работ, проконтролировать действия приглашенных специалистов.

В этой статье мы привели описание основных вариантов крепления газовых труб, способов герметизации стыков. Прочитав ее, Вы будете разбираться в видах труб, особенностях материалов, технологиях работы с ними. Отдельное внимание мы уделили методам проверки уже выполненных соединений, так как от их корректности зависит безопасность эксплуатации бытового газового оборудования.

Особенности соединения газовых труб

Долгое время газопровод состоял исключительно из металлических труб разного диаметра. Материал ценился за возможность создания бесшовной магистрали, способной сохранять абсолютную герметичность под высоким давлением.

Ржавая труба

Заняться поиском других вариантов заставил весомый недостаток металлического сплава – под воздействием влаги, по прошествии нескольких лет эксплуатации он начинал ржаветь, ставя под угрозу целостность трубопровода.

Тогда стали появляться трубы из других материалов:

  1. Меди, плюсом которой считается устойчивость к коррозии, минусом – способность сохранять целостность при низком давлении, не превышающем 5 кПа.
  2. Низкоуглеродистой стали, не подверженной воздействию ржавчины. Ее недостаток – сложность в обработке и высокая стоимость. Поэтому для обустройства газопроводов применяются трубы из ПВХ со стальной внешней оплеткой.
  3. Полиэтилена. Эластичный и легкий, этот материал не проводит электричество, обходится дешевле других аналогов и выдерживает сильные трансформации без утери целостности.

Подробнее о различный видах газовых труб и особенностях их выбора можно прочесть в этом материале.

Элементы, соединяющие магистраль и отводку, ведущую к потребителю, стали делать из резины. Для таких соединений выбирается термоустойчивая резина, не склонная с рассыханию при избыточной инсоляции.

Резиновая труба

Выбор материала обусловлен давлением в газопроводе, требуемой пропускной способностью и рассчитывается специалистами.

То же касается соединений. Только профессионал может определить подходящий вид крепления, правильно соотнести его с материалом трубы, техническими условиями эксплуатации.

Варианты соединений газовых труб

Сегодня мастера выделяют 5 видов соединений при монтаже газопровода. Это сварка, используемая для металлических труб, пайка, применяемая для меди и ПВХ, врезка, резьбовое и фланцевое соединения.

Вариант №1 – сварной шов

Стальные трубы обрабатывают при помощи инверторного аппарата или газосварочного оборудования. Подлежащие соединению торцы располагают на расстоянии 1,5-2 мм друг от друга, основательно фиксируют.

В процессе плавления металла сварщик накладывает два шва: основной и страхующий дополнительный.

Сварка

Полиэтиленовые элементы стыкуют аппаратом, контролирующим достигнутую при нагревании температуру. Для соединения используют фитинг с плавящимся элементом. Нагревая окружающий материал, он превращает смесь в однородную массу. Результатом становится герметичный прочный шов.

Вариант №2 – пайка труб

Пайка встык подходит и для металлических труб, и для изделий из термопластичного полимера. Работа выполняется на модульном агрегате, включающем гидравлический блок, центратор, паяльник и встроенный резак.

  1. Торцы элементов, подлежащих спайке, зачищаются от стружки, пыли, инородных частиц. Обезжириваются.
  2. При помощи паяльника для полипропиленовых труб детали нагреваются и сближаются до появления на поверхности стыка наплыва толщиной в 1 мм.

По окончании работы соединение оставляется в агрегате до полного остывания. Любое движение в период снижения температуры может стать причиной появления свищей.

Вариант №3 – врезка в трубу

Врезка – это метод, требующий особой квалификации. Она может выполняться горячим способом, при котором в ход идет дуговой сварочный агрегат, и холодным, когда главным инструментом выступает сверлильное оборудование.

Смысл манипуляции в том, чтобы организовать герметичное ответвление от цельной трубы.

Врезка

Врезка первым методом допустима только при снижении давления в газопроводе до значения 40-50 кг на кв. см. Второй может быть реализован без понижения давления. В том и в другом случае требуется разрешение органов надзора.

Подробнее о том, как врезаться в газопровод читайте далее.

Вариант №4 – использование резьбового соединения

Резьбовые соединения используются на всей протяженности газопровода: от концевых элементов до разных видов ответвлений. Если гибкие резиновые подводки уже снабжены соответствующими насадками, то на металлических трубах зачастую приходится делать нарезку.

Выполняется она следующим способом: поверхность будущей резьбы очищается, обрабатывается напильником, смазывается машинным маслом. Затем при помощи трубного клуппа выполняется нарезка.

Если предполагается состыковать два неподвижных участка газопровода, то соединение газовых труб выполняется посредством муфты. Это отдельный металлический элемент с внутренней резьбой. Наложение его на внешнюю резьбу трубных торцов дает возможность обеспечить плотное прилегание.

Клупп

Даже идеально выполненная резьба не обеспечивает идеальной целостности стыка. Поэтому для герметизации газовых резьбовых соединений всегда используются дополнительные материалы.

Вариант №5 – фланцевые соединения

Этот способ подходит для труб из меди, стали, полиэтилена. Используется только на участках с низким давлением.

Фланец – это плоская деталь с проделанными в ней отверстиями. Сама деталь служит соединительным элементом. Отверстия в ней предназначены для шпилек и болтов.

Фланец

Для труб из ПВХ используют специальные фитинги, которые соединяются посредством сварки. В случае с металлическими элементами можно обойтись без нагревания. На них для фиксации фланцев применяют болты.

Материалы для герметизации стыков

В дополнительной герметизации нуждаются резьбовые и фланцевые соединения.

Выбор материала для прокладки осуществляется с учетом того, что она должна:

  • выдерживать предусмотренные проектом нагрузки, в том числе перепады давления;
  • нивелировать дефекты уплотняемой поверхности;
  • заполнять пространство между соединенными элементами.

То есть прокладка должна быть эластичной, прочной и плотной. Самым известным материалом, соответствующим этим требованиям, является лен. Льняная прядь активно используется для уплотнения стыков газо- и водопроводов.

Более современные материалы – пасты, нити, герметики, лента ФУМ применяются чуть реже: из-за более высокой стоимости и некоторой консервативности опытных специалистов.

Плюсы и минусы льняной ленты

Льняная лента плотно наматывается на резьбу, создавая плотную прослойку. Плюсы способа – дешевизна, высокий уровень адгезии, прочность зафиксированного стыка.

Лен

Минусы – разрушение льна со временем, сложность демонтажа, высокие требования к опыту специалиста.

Если соединение газовых труб на проложенной льном резьбе выполнено со слишком большим усилием, прокладка может порваться. Такой стык не будет герметичным. Поэтому лучше, если манипуляция будет поручена опытному мастеру.

Пасты на основе масел и смол

Масляные и смоляные составы не затвердевают. Нанесенная на стык субстанция остается вязкой долгое время, эффективно противостоит проникновению газа во внешнюю среду.

Паста

Большой плюс – легкое нанесение, справиться с которым под силу даже начинающему слесарю. Минусы – отсутствие неподвижной фиксации, низкая устойчивость к давлению.

При повышении давления в газопроводе паста постепенно выдавливается из соединения.

Высыхающие пасты-герметики

Основой этих составов являются растворители. После нанесения вещество высыхает, обеспечивает прочную фиксацию. Может использоваться отдельно или в паре с льняной подмоткой для газовых соединений.

Затяжка резьбы

К преимуществам высыхающих герметизирующих паст специалисты относят прочность получаемых соединений. Кроме того, состав легко наносить: во время обработки он выступает в роли смазки, а засыхать начинает, уже находясь в резьбовом зазоре. Из недостатков выделяют склонность к усадке.

Анаэробные клеевые составы

Вязкий, полимеризующийся без усадки клей – лучший герметик для резьбовых и фланцевых газовых соединений. Заполняя пространство в стыках, он застывает только там, снаружи оставаясь жидким и вязким.

Излишки клея легко удалить с поверхности, а доза, попавшая внутрь, останется на нужном месте и быстро полимеризируется.

Анаэробные клеи

Единственным недостатком анаэробного клея является невозможность его использования при низких температурах. При сильном минусе резко увеличивается время полимеризации. А в некоторых ситуациях она может и вовсе не наступить.

Уплотнительная нить из нейлона

Принцип использования нейлоновой нити схож со способом применения льняного волокна: материал наматывается на внешнюю резьбу одного элемента, а затем прижимается внутренней резьбой другого.

К преимуществам относятся:

  • низкая стоимость;
  • широкий температурный диапазон, верхняя граница которого зафиксирована на отметке в 130 градусов;
  • возможность использования в условиях повышенной влажности;
  • надежность обработанного соединения.

Среди недостатков выделяют необходимость придания резьбе шероховатости – на гладком металле материал крайне сложно удержать. Кроме того, нейлоновая нить не подходит для уплотнения стыков труб диаметром более 80 мм.

Лента из фторопласта

ФУМ лента – относительно новый вид уплотнителя, но достаточно популярный. Ее основные преимущества – эластичность, химическая устойчивость и термостойкость.

Ленту легко наматывать, она имеет длительный срок службы, подходит для металлических и полиэтиленовых труб.

ФУМ лента

Однако имеются и недостатки. Это низкий уровень герметизации соединений больших диаметров и чувствительность к неровностям – шероховатости, зазубрины, металлическая стружка легко могут нарушить целостность ленты.

Способы проверки герметичности соединений

Герметичность газопровода проверяется участками. В ситуации с многоквартирными домами выбирается сегмент от места ввода топлива в здание до кранов бытового оборудования.

На концы участка ставятся заглушки. В трубах нагнетается давление, превышающее нормативные показатели на 25%. Падение давления является поводом для проверки соединений.

Пьезозажигалка

Целостность стыков, ответвлений и мест подключения оборудования проверяется двумя способами:

  1. При помощи индикатора утечки газа.
  2. Посредством нанесения мыльного раствора, эмульсии.

В первом случае об опасности оповестит цифровой, звуковой или цветовой сигнал прибора. Во втором необходимо следить за появлением пузырей. Их наличие свидетельствует о нарушении целостности соединения.

Выводы и полезное видео по теме

На видео разобраны три способа герметизации стандартных резьбовых соединений:

Получив представление о материалах, из которых делаются трубы для газопровода, видах соединений и методах герметизации, становится понятно, что все работы лучше поручать профессионалам. Опытный мастер сможет выбрать оптимальный способ стыковки, подходящий герметик, грамотно проверить целостность соединения.

Если у вас есть опыт герметизации соединений, вы в курсе новинок рынка герметизирующих составов, пишите. Наш сайт посещают и новички, и те, кому есть чем поделиться. Обменивайтесь опытом, знаниями, задавайте вопросы. Форма ниже позволяет сопроводить комментарий фотографиями, схемами, набросками.

Источник http://xn—-itbbja1ajgfecfvb9m.xn--p1ai/raznoe/chem-germetizirovat-rezbovye-soedineniya-gazoprovoda-kakoj-germetik-vybrat-dlya-germetizacii-gazovyx-trub.html

Источник http://rusmig.ru/kak-uplotnit-rezbovye-soedineniya-trub-germetizaciya-gazovyh.html

Источник http://sovet-ingenera.com/gaz/equip/soedinenie-gazovyh-trub.html
