Светильники для сада своими руками

Были приобретены дешёвые садовые фонари на солнечных элементах, куплено сразу двадцать штук, товар дешевый и рабочий. Целое лето они стояли в саду и в ночное время радовали глаз. Но к концу лета часть фонарей перестала работать. На следующее лето история повторилась и уже все фонари к концу лета перестали работать. ОБИДНО!

Разбор светильников выявил причину поломок. В виду негерметичночности крепления солнечного элемента, вода безпрепятственно проникала в корпус фонаря, а наличие постоянного напряжения вызывало электрокоррозию и, к сожалению, быструю смерть электроники. В некоторых фонарях после разборки наблюдалась очень печальная картина, на платах все дорожки исчезли, окислились и превратились в порошок, Схема фактически уничтожена, а у светодиодов ножки съедены коррозией до пластмассовлго корпуса, даже подпаять провода не к чему.

Выкинуть светильники конечно просто, но настоящий мастер попытается своими руками восстановить то, что можно использовать в дальнейших поделках. Самое ценное в садовом фонаре это солнечная батарея.

При разборке ни одна солнечная батарея не была рабочей, коррозия не щадила металл. На фото хорошо видно как съедено коррозией металлической покрытие у положительного электрода. Аккуратно разбирам фонарь, чтобы не оторвать металлический электрод к которому припаиваются проводники отвода электричесва от солнечного элемента. Но на некоторых солнечных элементах и этот электрод был разрушен коррозией и попытки подпаяться к металлизаци не имели успеха. И как же можно припаять провод к стеклу?

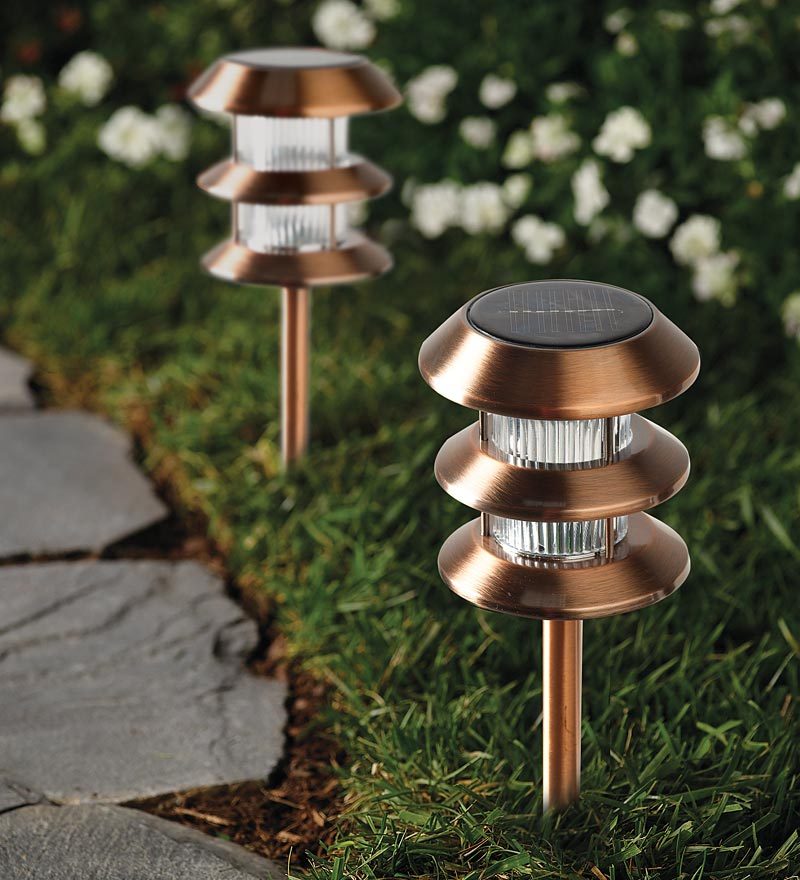

Солнечный фонарь Съеденная коррозией металлизация Съеденный коррозией электрод

Итак начнем процесс восстановления солнечного элемента, самой ценной части фонаря.

Шаг 1. Для ремонта необходимо приобрести токопроводящий клей, например такой, как на фото.

Шаг 2. Отпаиваем провода от электродов,если таковы ещё остались.

Шаг 3. Зачищаем от краски, лака, если есть плёнка то убираем её тоже. Ширина зачистки несколько миллиметров и в том месте где были провода припаяны.

Шаг 4. Обезжириваем поверхность и применяем клей по инструкции. Клеем восстанавливаем съеденный коррозией электрод, нанося на зачищенное место клей. Даём клею высохнуть.

Токопроводящий клей Отпаиваем проводники Зачищаем повреждения Наносим проводящий клей

Шаг 5. Прислоняем провод к месту нанесения клея и капаем припой, ну буквально чуть-чуть не более. В этом состоянии провода ещё слабо держатся на элементе, при малейшем рывке провод оторвется. Провод закрепляем на стекле термоклеем. В принципе на этом шаге восстановление солнечного элемента своими руками и заканчивается.

Присоединяем проводник Закрепляем проводник термоклеем Отремонтированный солнечный элемент

Из двадцати солнечных элементов удалось восстановить девятнадцать штук, это хороший процент. В солнечный день каждый элемент дает напряжение 2…2.5 вольт при токе в десятки миллиампер, что вполне достаточно для построения питания от солнечной энергии различных поделок (Sekret-mastera.ru) или изготовления солнечного зарядного устройства.

Материал для публикации любезно предоставил автор Cosmogor. Спасибо Cosmogor!

Идеи для садовых светильников

Если хочется украсить и осветить территорию своего дачного участка красиво и необычно – вот несколько идей, которые можно воплотить в реальность своими руками.

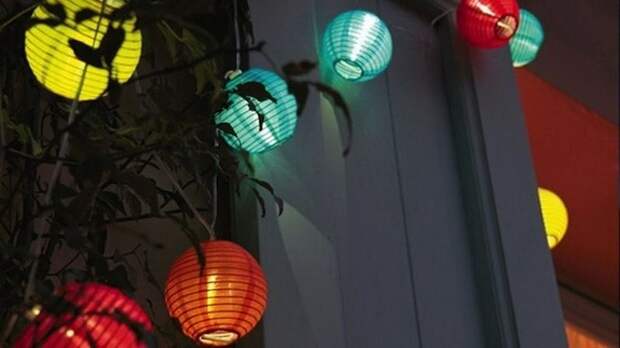

Гирлянды

Этот предмет можно купить абсолютно во всех гипермаркетах для дома. Ценовая политика доступна, а красота оформления просто неописуема.

Можно немного усовершенствовать и сделать гирлянды своими руками. Создайте свой необычный вариант из красивых шариков-плафонов, сделанных из ниток, белой верёвки и бечёвки.

Гирлянды в оформлении беседкиРазнообразие форм гирлянд в интерьере

Ход работы довольно прост:

• Сначала надуваем шарики нужных размеров и обматываем их верёвкой, которую предварительно смазываем клеем ПВА.

• После того, как клей полностью просохнет – нужно лопнуть шарик и аккуратно его вынуть.

• Финальный штрих – это продеть провод с лампочкой и развесить фонарики на своём участке.

Альтернативой такого варианта будут стеклянные плафоны из банок. Они особо хороши для гирлянд, которые имеют большие лампочки.

Процесс работы с гирляндой своими руками

Свечи

Этот вариант не способен дать много света, но при этом его изюминкой будет создание романтической атмосферы.

Оформление территории с помощью свеч для создания романтической атмосферы

Сделать такие фонари своими руками не составит никаких проблем. Просто возьмите верёвку или проволоку и стеклянные банки. На дно банки по желанию можно насыпать гальку или песок, при этом процесс смены свечей станет намного легче, а воск не будет пачкать само дно.

Схема садового светильника на солнечной батарее Садовое освещение, декоративное и функциональное - фото примеров Как самому сделать садовый светильник на солнечных батареях Какие виды уличных светильников на солнечных батареях лучше Какие виды уличных светильников на солнечных батареях лучше Автономное солнечное освещение на улице, во дворе, на даче Садовые фонарики на солнечных батареях – из чего изготавливаются, принцип работы и классификация Светильники для сада своими руками Солнечные батареи: все про альтернативный источник энергии — solar-energ.ru. садовый светильник на солнечной батарее своими руками: схема, идеи, мастер-класс садовый светильник на солнечной батарее своими руками: схема, идеи, мастер-класс Как самому сделать садовый светильник на солнечных батареях

Фонари

Такого плана фонари уже потребуют некоторых финансовых вложений, но при этом будут смотреться на участке колоритно и непревзойдённо.

Создание фонарей своими рукамиКрасивые фонари с кованной основой

Лампа из бутылки

Ещё одной креативной идеей станет керосиновая лампа из бутылки. На её создание потребуется немного больше времени и усилий, но стоить она будет дёшево, а смотреться невероятно эффектно.

Необычная лампа из бутылок в интерьере участка

Светильники на деревьях

Это комбинация из простых предметов, а именно плафона от старой люстры и обычной уличной лампочки.

Лампа для деревьев своими рукамиКрасивый плафон в интерьере участка с деревомКрасивое сочетание деревьев и подсветки

Светодиодная подсветка

Достаточно простой и практичный вариант для акцентного освещения той или иной зоны дачного участка.

Светодиодная подсветка в оформлении участка

Большим плюсом будет то, что такая лента является водонепроницаемой, ею можно подсветить ступеньки, фасад, скамейки и другие элементы.

Подсветка лестницы дома

Бывает подсветка с разными цветами и режимами работы.

Интересные варианты конструкций

Чтобы было проще разобраться, как сделать уличный светильник своими руками, рассмотрим несколько интересных вариантов. Можно использовать их как пример, а можно придумать что-то свое:

Использование терок в качестве абажуров. Обычное хозяйственное приспособление четырехгранной формы можно приспособить и как отдельный светильник и как плафон в люстру.

Применение консервных банок – простейшее, но очень необычное решение. В них нужно просто пробивать отверстия гвоздем, чтобы создать нужный узор или рисунок.

Можно просто взять завинчивающуюся стеклянную банку и поместить внутрь свечу. Получается нарядный светильник, который может использоваться и как украшение.

Функциональное освещение садового участка

Основная идея создания функционального освещения на участке – сделать безопасным передвижение по его территории в темный период суток. А для этого потребуется, прежде всего, решить вопрос с качественным освещением садовых дорожек.

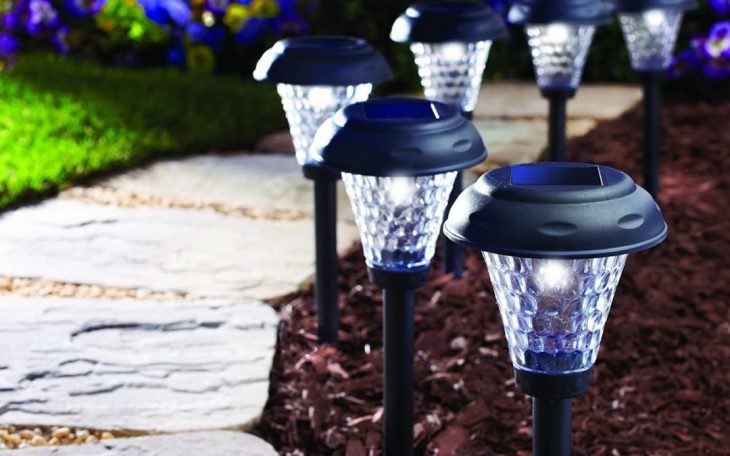

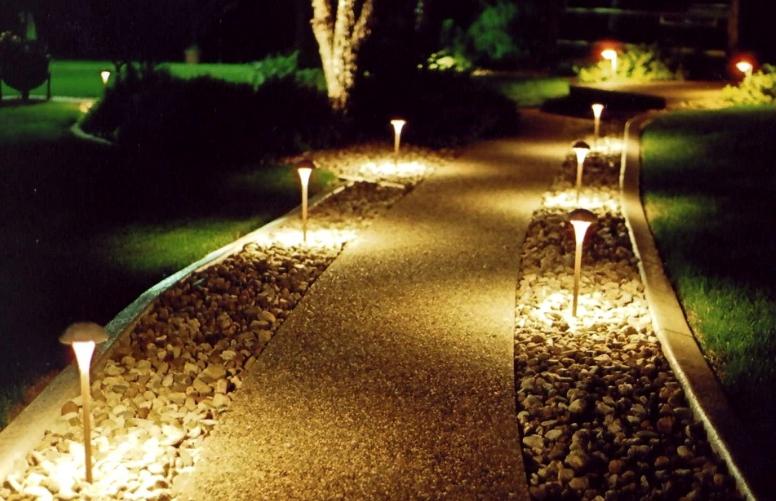

Освещение садовых дорожек

Это значит, выделять придется не только центральную аллею, проход от калитки к крыльцу, а и более мелкие тропинки, ведущие в зоны, куда хозяевам может потребоваться доступ и в вечернее время, вот только делать садовое освещение на каждом, конкретно взятом участке, придется по-разному. Входную группу, например, принято оформлять высокими фонарями столбовой конструкции, которые сегодня можно найти в самой разнообразной стилистике, от хай-тека до винтажа. Можно посмотреть, как выглядит каждый из вариантов в садовом освещении на фото.

Освещение входной группы

Функциональный свет должен буквально заливать всю округу, но при этом не доставлять неудобств, поэтому специалисты рекомендуют тем, кто решил поработать над садовым освещением своими руками, брать для дизайна придомового ландшафта фонарные столбы высотой от 2 метров. Более низкие конструкции, высотой 1,5 – 2 м, не совсем удобны, так как их лампы будут светить людям прямо в глаза, а ослепленный человек еще хуже ориентируется на местности, чем в темноте. Какая уж тут безопасность!

Фонари высотой от 2 м. создадут мягкий рассеянный свет

Освещению на садовом участке подлежат любые препятствия, имеющиеся в его ландшафте:

  • подъемы;
  • впадины;
  • лесенки;
  • водоемы.

Осветите все препятствия на садовом участке

Свет на лестницах должен фокусироваться на каждой ступеньке. Добиться такого эффекта помогут светильники точечного типа, а также конструкции в виде столбцов или трубочек. При удачном их расположении объект будет не просто хорошо освещен, а превратится в волшебный путь, уводящий в сказочную даль. По такой лестнице будет хотеться идти.

Садовые светильники - 100 фото идей стильной реализации и оформления Садовый светильник своими руками: примеры на 50 фото Уличное освещение на солнечных батареях: функции фонарей Светильники на солнечных батареях для дачи и сада: 10 советов по выбору Как работают уличные фонари на солнечных батареях | auto-gl.ru Фонари на солнечных батареях: особенности, принцип действия, плюсы и минусы, устройство, установка Фонари на солнечных батареях: устройство, характеристики, достоинства, установка и эксплуатация Как выбрать лучший уличный светодиодный светильник на солнечных батареях: важные характеристики, на что обратить внимание при подборе, рейтинг топ-7 и обзор популярных моделей, их плюсы и минусы Уличное освещение на солнечных батареях: садовое, автономное Уличное освещение на солнечных батареях - полный обзор. жми!

Освещение лестницы точечными светильниками

Какие лампы использовать в садовой подсветке

«Из современных вариантов, пожалуй, самое правильное освещение саду обеспечат светодиодные лампы»

Обычно в фонари садового освещения ставят лампы накаливания повышенной мощности, но поскольку они требуют частой замены, многие дачники предпочитают им галогенные и газоразрядные аналоги. Такие изделия имеют более интенсивное светоизлучение при минимальных энергетических затратах. Однако и эти современные решения не без недостатков, так что если садовое освещение делается своими руками, их нужно знать и учитывать.

Газоразрядные лампы излучают интенсивный свет при минимальных энергетических затратах

Газоразрядные типы ламп не применяются там, где потребуется частое включение/выключение фонарей и в конструкциях с датчиками движения. Во-первых, им нужно время на разгон (то есть зажигаются они не сразу, а постепенно набирая мощность), во-вторых – они не готовы к перепадам напряжения. Галогенки слишком сильно раскаляются, поэтому их нельзя устанавливать близко от насаждений, если вы не хотите, чтобы листья деревьев получили ожоги или растения совсем погибли. Из современных вариантов, пожалуй, самое правильное освещение саду обеспечат светодиодные лампы. Они хоть и более дорогостоящие, однако и по своим возможностям заметно продуктивнее, хотя выбор, конечно, за вами.

Садовое освещение светодиодными лампами

Как сделать фонарь из металла

В этом случае стоит подбирать способ изготовления исходя из собственных умений и оборудования, которое есть под рукой. Если есть навыки создания кованых изделий, то вариантов может быть множество, так как можно сформировать плафон любого размера и конфигурации. Но даже если под рукой есть простейший набор приспособлений, можно изготовить разные варианты фонарей:

  1. Использовать различные емкости, делая в них вырезы или отверстия в любом количестве и порядке, чтобы добиться нужного уровня освещения. А можно свернуть плафон из жести или другого гибкого металла, чтобы обеспечить направленное освещение.
  2. Из профиля для гипсокартона несложно собрать каркас фонаря квадратной или другой формы. Из уголков и саморезов делается основа, а отверстия в ней можно закрыть кусками поликарбоната или стекла, которое для надежности лучше посадить на герметик.

Можно приобрести заготовки кованых элементов и приварить их к простейшему каркасу из металлического прутка или уголка.

Изготовление самодельного фонаря

Чтобы своими руками сделать фонарь на основе металлического сырья, придется подготовить инструментарий:

  • сверла;
  • дрели;
  • шурупы и прочее.

Очень часто своими руками фонари делают из подручных материалов, например:

  • деревянных щепок;
  • стеклянных и жестяных банок;
  • глины;
  • пластиковых бутылок и стаканчиков, которые служат плафонами для гирлянды;
  • ПВХ-труб;
  • картонных пакетов от напитков;
  • старой кухонной утвари;
  • неиспользованных строительных материалов.

Такие изделия будут особенно оригинальны, а сделать их своими руками не составит особого труда. Однако при этом они будут отличаться хрупкостью и недолгим сроком службы.

Бензопила или электропила — что выбрать для сада? 4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйки Секреты выращивания рассады от японцев, которые очень трепетно относятся к земле

При изготовлении светильника для дачи своими руками многие не стесняются использовать по максимуму свою фантазию. Модификации при этом могут быть весьма разнообразные. Ниже рассмотрим особенности изготовления некоторых вариантов.

Фонарь из стеклянной бутылки своими руками

Плафон на основе стеклянной бутылки или банки своими руками сделать очень просто, при этом прозрачное стекло позволит свету с легкостью проходить через стены и создавать прекрасные спецэффекты.Для работы вам потребуются:

  • бутылка или банка;
  • плоскогубцы;
  • патрон;
  • изолента;
  • нож для зачистки изоляции;
  • индикатор;
  • элементы декора.

Ход работы такой:

  • устанавливаем электропроводку, соединяем провода в патроне и вкручиваем туда лампочку;
  • берем бутылку с узким горлышком, желательно оригинальной формы и цвета, и кладем на ее дно мелкие бусинки, прозрачные шарики, отражающие цвет или шлифованные стекла;
  • накручиваем на палец тонкую цветную проволоку, чтобы она приобрела спиралеобразную форму, и тоже кладем в бутылку;
  • опускаем патрон с лампочкой в плафон и фиксируем его силиконом.

Кованый фонарь своими руками

Кованый светильник для дачного участка – более надежный и долговечный вариант. Чтобы его сделать вам понадобятся:

  • стальные прутья;
  • уголок;
  • полосы;
  • сварочный аппарат.

Работа по изготовлению будет выглядеть так:

  • из 4 стальных рамок делаем корпус в виде прямоугольника или трапеции;
  • снаружи рамки закрываем решетками. Их варят из стальных прутьев;
  • корпус сверху накрываем железным колпаком;
  • из стального прутка квадратной формы делаем кронштейн, который будет служить креплением к стене;
  • нижние завитки делаются из тонких стальных полос;
  • концы завитков свариваются и соединяются перехватами.

Лучшие уличные потолочные светильники

Для террас и беседок необходимо оборудование, крепящееся к потолку. В продаже есть подходящие для этих целей фонари разной формы и конфигурации, но их всех объединяет одна общая деталь — плафон, защищающий лампочку от сырости и летящих насекомых.

Mantra 6488

★★★★★
оценка редакции

96%
покупателей рекомендуют этот товар

Испанский производитель Mantra презентовал уличный светильник в стиле техно. Изделие выглядит как белая квадратная призма, крепящаяся непосредственно к потолку. На металлическом основании установлен матовый плафон. Для работы необходима одна светодиодная лампа 24 Вт. Общий световой поток 2500 Лм. Изделие отличается экологической безопасностью и приятным дизайном.

  • I класс электробезопасности;
  • высокая яркость;
  • компактность за счет плоского плафона;
  • отличное качество сборки.

Свечение Mantra не вызывает дискомфорта для зрения, поэтому фонарь идеально подходит для установки на террасе, особенно с низкими потолками.

Novotech Carrello 358288

★★★★★
оценка редакции

94%
покупателей рекомендуют этот товар

Каркас дизайнерского светильника Novotech Carrello изготовлен из алюминия и подвешивается к потолку на тросах. Плафон имеет форму шара, закрытого оригинальной решеткой. Преобладающий цвет — темно-серый. В светильнике используется светодиодная лампа мощностью 7 Вт, световой поток составляет 420 Лм, цветовая температура 4000 К.

Садовые фонарики на солнечных батареях: виды, фото и видео обзор как выбрать, устройство и принцип работы, отзывы Устройство уличных светильников на солнечных батареях - обзор, ремонт, изготовление Как сделать садовый светильник на солнечных батареях - жми! Уличное дачное освещение своими руками: 10 элементарных идей для садовых светильников - огород, сад, балкон - медиаплатформа миртесен Как сделать садовый светильник от солнечной батареи своими руками Как самому сделать садовый светильник на солнечных батареях Садовый светильник своими руками — оригинальные идеи освещения на 50 фото Уличные светильники на солнечных батареях: виды, обзор и сравнение производителей Уличное освещение на солнечных батареях: виды автономных фонарей и варианты применения Светильники на солнечных батареях для дачи и сада: 10 советов по выбору

  • элегантный внешний вид;
  • высокая влагостойкость (IP65);
  • нейтральное свечение;
  • экономичность.

Novotech Carrello прекрасно выглядит и обеспечивает освещение, приближенное к дневному свету.

Nowodvorski 9565

★★★★★
оценка редакции

90%
покупателей рекомендуют этот товар

Светильник Nowodvorski привлекает продуманным дизайном. Цилиндрический плафон в стиле хай-тек сделан из стекла, а основа — из металла. Прибор подходит для галогенных и светодиодных ламп с максимальной мощностью 35 Вт и типом цоколя GU10.

  • красивый плафон;
  • влагозащита IP44;
  • отличное качество сборки;
  • не требует дополнительного обслуживания.

небольшая площадь освещения.

Фонарь от европейского бренда Nowodvorski — выгодная покупка, так как он характеризуется долгой бесперебойной работой. Модель подойдет для освещения небольшой террасы или беседки.

Odeon Light Kordi 2286/1

★★★★★
оценка редакции

88%
покупателей рекомендуют этот товар

Торговая компания Odeon Light выпустила потолочный светильник в стиле модерн. Металлическое основание покрыто коричневым напылением с золотой патиной. Цилиндрический плафон сделан из толстого матового стекла, сверху украшенного ажурной решеткой и декоративным узором. Для работы светильника нужна лампа мощностью 100 Вт с типом цоколя Е27.

  • водонепроницаемый корпус;
  • механический выключатель;
  • равномерное освещение территории;
  • красивое дизайнерское оформление.
  • большой расход энергии;
  • требует высоких потолков.

Светильник Kordi невосприимчив к воде, пыли, заморозкам. Он отличается отменным качеством и способен выдержать работу с лампами накаливания.

Плюсы и минусы приборов на солнечных батареях

Как и любые устройства, солярная светотехника имеет свои преимущества и недостатки, о которых лучше узнать заранее.

Достоинства аккумуляторных светильников

Главным плюсом подобных устройств является их экономичность: поскольку для функционирования изделий не требуется электричество, газ, керосин или иные источники энергии, расходы на освещение значительно снижаются.


Средства, затраченные на покупку солнечных фонарей, можно быстро вернуть за счет экономии на регулярных платежах за электричество

Помимо этого, к числу достоинств такой светотехники можно отнести:

  • Экологичность. Применение солнечной энергии позволяет сократить расходование невозобновляемых природных ресурсов (природного газа, нефти, угля). К тому же осветительные приборы на солярных батареях не выделяют вредных веществ и не наносят вреда атмосфере Земли.
  • Удобный монтаж. Благодаря автономной работе солнечные светильники не требуют подключения к проводам, установки кабеля, подсоединения к сети. Это обеспечивает комфортную эксплуатацию устройств, исключая аварийные ситуации, которые часто возникают из-за обрывов проводов.
  • Мобильность. Фонари можно свободно перемещать внутри границ дачного участка или за его пределами.
  • Полную безопасность в работе. Светильники, работающие от солнечных аккумуляторов, можно трогать, не опасаясь удара электротоком.
  • Автоматический режим работы. Приборы не нуждаются в принудительном включении и выключении: при помощи контроллера свет зажигается сразу же с наступлением темноты и гаснет при появлении солнца.
  • Большой выбор. Ассортимент осветительных устройств чрезвычайно велик. В продаже можно найти разнообразные модели, различающиеся по мощности, размерам, форме, дизайну, цвету.

Однако у подобной светотехники есть и свои минусы.

Недостатки осветительных приборов

К числу слабых мест подобных конструкций относится:

  • Зависимость от активности солнца. Короткий световой день осенью либо зимой, а также пасмурная погода могут помещать фонарям добрать нужное количество солнечного света, из-за чего их заряда хватит лишь на небольшой срок (4-5 часов).
  • Сложность ремонта. Аккумуляторы светильников не подлежат починке, из-за чего неисправные приборы чаще всего требуют замены.

Несмотря на то, что некоторые модели рассчитаны на работу в температурном промежутке от -50 до +50о С, зимой часто возможны сбои в работе аккумуляторов, собирающих и хранящих вырабатываемую гелиоустройствами энергию.

Принципиальная схема простого для повторения светильника

Приведенная ниже принципиальная схема светильника, работающего от энергии солнечного света весьма проста, и многократно опробована многочисленными любителями, специализирующихся на изготовлении полезных устройств своими руками.

Как она работает:

  • В дневное время солнечная панель (S) преобразует энергию световых лучей в электрическую.
  • Вырабатываемый ею ток через диод D1 заряжает аккумуляторную батарею (А).
  • Положительный потенциал, приложенный к базе через резистор R1, «удерживает» транзистор Т1 в закрытом состоянии и светодиод D2 не горит.
  • При значительном снижении освещенности солнечной панели транзистор открывается (из-за уменьшения положительного потенциала, приложенного к базе) и подключает светодиод D2 к аккумуляторной батарее. Светодиод начинает гореть.
  • Диод D1 препятствует разряду аккумулятора через солнечную панель.
  • С наступлением рассвета положительное напряжение, поступающее с «+» вывода солнечной панели на базу «закрывает» транзистор Т1 и светодиод D2 перестает гореть, а аккумуляторная батарея снова начинает заряжаться.

Как починить фонарик

Если фонарик перестает работать, нередко проблема решается своими силами без особых знаний и инструментов. Первым делом необходимо проверить источники питания. Лучше попробовать вставить заведомо заряженные батареи.


Очистка контактов внутри осветительного прибора.

Далее нужно внимательно осмотреть контакты. Желательно очистить все доступные места спиртом, чтобы устранить продукты окисления.

Как работают уличные фонари на солнечных батареях Уличные фонари на солнечных батареях Садовые фонари на солнечных батареях Схема садового светильника на солнечной батарее Правильное освещение сада своими руками Выбираем лучший уличный светодиодный светильник на солнечных батареях Современное уличное освещение на солнечных батареях: условия работы и области применения Устройство, ремонт и изготовление уличных светильников на солнечных батареях Делаем освещение на даче своими руками Светильник на солнечных батареях для сада: советы по доработке и мастер-класс по сборке со схемой

Если после очистки и проверки элементов питания аппарат все еще не работает, имеет смысл рассмотреть кнопку включения. Возможно, именно она не позволяет замкнуть контакт и направить энергию на светодиоды. Проверить работоспособность этого компонента можно, замкнув вручную контакты пинцетом или другим проводником. В том случае, если прибор загорится, необходимо поменять переключатель или же восстановить его работоспособность.

В переключателе не должно быть никаких посторонних предметов или загрязнений. Докрутите резьбу, обеспечив таким образом более плотный контакт. Если это не помогло, можно попробовать припаять переключатель от другого фонарика с аналогичной конструкцией.

Советуем ознакомится: Какие светодиоды применяются для фонариков.

В ряде случаев причиной неисправности является перегорание элементов микросхемы. Иногда проблему можно решить прозвоном и последующей перепайкой вышедших из строя деталей. Но такая работа достаточно сложна и требует от пользователя определенных навыков. С учетом невысокой стоимости китайских моделей процедура и вовсе бессмысленна.

Устройство солнечного светильника

В первую очередь нужно разобраться, из каких частей состоит конструкция и как она работает. Садовые светильники имеют простое устройство, так как в них есть только то, что нужно:

  1. Корпус, внутри которого располагаются детали. Чаще всего это пластиковый кожух в верхней части, а нижняя сделана в виде сужающейся книзу стойки, чтобы ее можно было просто воткнуть в землю. Пластик атмосферостойкий и ударопрочный, поэтому не повреждается ультрафиолетовым излучением и не трескается при случайных ударах.
  2. Защитное стекло. Есть плоский элемент в верхней части и рассеиватель сбоку. Чаще всего материалом изготовления выступают полимеры, поэтому даже при разбивании на участке не будет опасных осколков.
  3. Солнечная батарея, обычно небольшой элемент площадью около 9 квадратных сантиметров. Качество может отличаться, поэтому и работают светильники по-разному. При выборе готового варианта нужно внимательно осмотреть поверхность панели, она должна быть идеально гладкой, без трещин и повреждений.
  4. Аккумулятор накапливает преобразуемую солнечной батареей энергию, чтобы в темное время обеспечить работу светильника. Емкость и конструкция могут отличаться, все зависит от цены изделия. При покупке можно уточнять этот момент, так как от него напрямую зависит время автономной работы.
  5. Светодиоды обеспечивают хорошее освещение при минимальном потреблении энергии. Количество зависит от яркости, обычно ставятся небольшие варианты, которые экономно расходуют электричество.
  6. Фоторезистор или датчик освещенности автоматически включает подсветку на участке в вечернее время. При уменьшении количества света в этом узле меняется сопротивление и загорается свет.
  7. Контрольная плата является соединяющим элементом, который связывает между собой все узлы и обеспечивает их работу.


Садовые светильники могут сделать участок намного уютнее.

У этого варианта много преимуществ:

  1. Автономность: не нужно проводить проводку, делать проект и т.д. Можно просто поставить светильник в любом месте и он сразу начнет работать.
  2. Оборудование дает рассеянное освещение, которое не бьет по глазам, но обеспечивает хорошую видимость на участке в темное время.
  3. Не требуются уход и обслуживание. Достаточно несколько раз за сезон протереть пыль, чтобы солнечная батарея легче накапливала энергию, а свет лучше рассеивался.
  4. Светильники безопасны для детей и домашних животных. В них нет никаких вредных веществ и острых деталей.


В продаже есть очень много разнообразных моделей.

Солнечные лампы – принцип действия

Простейшие солнечные лампы для сада состоят из:

  • небольшого фотоэлектрического элемента (фотоэлектрического элемента), преобразующего солнечный свет в электричество,
  • аккумулятора (аккумулятора), аккумулирующего энергию,
  • лампочек (обычно светодиодных диодов),
  • сумеречного датчика (более новые модели также оснащены датчиком движения).

В зависимости от типа лампы ее мощность освещения может варьироваться от менее одного до нескольких ватт, а излучаемый им свет может иметь различный цвет. До недавнего времени садовые солнечные светодиодные лампы не были особенно привлекательными и давали очень мало холодного голубоватого света.

Светодиодные лампы больше походили на плохие свечи, чем на садовые фонари, поэтому у них не было слишком много любителей. Однако в последние годы рынок солнечного освещения сильно изменился, поэтому имеющиеся в настоящее время лампы могут давать больше света в разных цветах (белом или цветном) и иметь множество различных форм, размеров и форм.

Сколько времени горят светильники на солнечных батареях

Это отличный вопрос! А сколько по времени они горят? Всю ночь? Или всего час-другой?

Мы не можем дать ответ обо всех светильниках сразу. Они бывают очень разные, с разной емкостью встроенных аккумуляторов.

Опираясь на наш опыт скажем следующее. Светодиодные светильники-шары, которые мы купили, работали после солнечного дня примерно 3-4 часа. То есть до того времени, пока мы не ложились спать. После пасмурного – зарядки аккумулятора от солнечной батареи хватало лишь на 1-2 часа.

С одной стороны – как-то маловато. Хотелось бы, чтобы зарядки хватало на всю ночь. С другой – а зачем они будут гореть ночью, когда вы спите? Ведь мы же договорились, что такие устройства нельзя расценивать как основное освещение. Это просто декоративная игрушечная подсветка. Ночью ее все равно никто не видит, так зачем ей гореть?

Само собой, наши “шарики” гасли не одновременно. Разница составляла примерно полчаса.

Садовый светильник своими руками — варианты подсветки

Хотите, чтоб ваш сад был прекрасен не только днем, но и вечером? Тогда займитесь его освещением. Ведь именно оно поможет увидеть вам скрытую в темноте красоту деревьев и цветов, придаст им неожиданные завораживающие формы, а также без препятствий поможет вам передвигаться по своим владениям.

Как вариант, можно приобрести светильник в магазине, но если вы творческий человек с хорошей фантазией, то лучшим решением будет изготовить садовый светильник своими руками. Во-первых, это поможет вам сэкономить бюджет, а во-вторых, вы сами выберите форму, цвет, материал и вариант освещения. В качестве осветительных приборов для сада сделанных своими руками могут быть:

  • садовые светильники и фонари из жестяных банок;
  • садовые светильники и фонари из стеклянных банок;
  • садовый светильник на солнечной батарее;
  • деревянный садовый светильник;
  • садовые светильники из бетона;
  • садовые светильники из толстой нити;
  • другие возможные варианты садовых светильников.

Садовый светильник из жестяной банки своими руками

И так, как же сделать садовый светильник своими руками из жестяной банки? Для этого вам понадобятся банки, гвозди, молоток, зажимы для крепления, две прямоугольные скрепленные между собой деревянные балки, маленькие свечи.

На первом этапе подготовьте рабочую поверхность: скрепите балки и, используя зажимы для крепления, зафиксируйте их. Это необходимо для того, чтоб уберечь жестяную банку во время нанесения рисунка от деформации. Вторым этапом выберите и нанесите на бумагу узор, который украсит банку. Приложите его к жестянке (либо можно с помощью фломастера точечно нанести узор сразу на банку) и наденьте ее на деревяшку. Затем с помощью молотка и гвоздей перенесите его на светильник. Третьим этапом установите свечки внутри жестяной банки. Она поможет деликатно рассеять свет через дырочки.
Экспериментируйте с различными размерами гвоздей, чтоб создать неповторимый узор.

Отметим, что сделать из такого садового светильника фонарь проще простого. Для этого необходимо прицепить к банке простую металлическую проволоку.

Светильник уличный своими руками из стеклянных банок

Если у вас дома есть ненужные обыкновенные стеклянные или же масонские банки, то с их помощью можно сделать оригинальный светильник уличный своими руками. Для этого вам понадобятся свечи, которые необходимо установить внутри этих банок, лампочки или светодиоды. В качестве украшения вы можете использовать бусинки, ленточки, цветочки и другие элементы декора.
Отметим, что с помощью стеклянных банок вы можете создать и уличное освещение своими руками в виде люстры. Для этого вам надо будет поместить их в предварительно сделанные отверстия в деревянной доске, либо же, сделав из них фонари (прикрепив металлическую проволоку), подвесить с помощью крючков на планки.

Садовый светильник на солнечной батарее своими руками — делаем сами

Чтоб сделать садовый светильник на солнечной батарее своими руками, вам необходимо:

  • приобрести накопительные лампы на солнечной батарее;
  • снять ее верхнюю часть;
  • в крышке банки вырезать соответствующее отверстие;
  • обмотать клейкой лентой по кругу лампы;
  • поместить её в отверстие в крышке;
  • закрутить.

По желанию вы можете сделать привлекательный декор светильника. Например, в виде гриба или домика в морском стиле.

Чтоб сделать уличный светильник своими руками вам понадобится старая люстра и верхняя часть лампочки, которая использует солнечную энергию. Далее вы можете просмотреть 10 потрясающих фото.

Уличное дачное освещение своими руками: 10 элементарных идей для садовых светильников Светильники для сада своими руками Солнечные батареи: все про альтернативный источник энергии — solar-energ.ru. садовый светильник на солнечной батарее своими руками: схема, идеи, мастер-класс садовый светильник на солнечной батарее своими руками: схема, идеи, мастер-класс Садовые светильники - 100 фото идей стильной реализации и оформления Садовый светильник своими руками: примеры на 50 фото Уличное освещение на солнечных батареях: функции фонарей Светильники на солнечных батареях для дачи и сада: 10 советов по выбору Как работают уличные фонари на солнечных батареях | auto-gl.ru Фонари на солнечных батареях: особенности, принцип действия, плюсы и минусы, устройство, установка Фонари на солнечных батареях: устройство, характеристики, достоинства, установка и эксплуатация

Как сделать садовый фонарь своими руками из дерева

Существует множество вариантов садовых светильников из дерева, которые можно сделать своими руками. Например, из пня и светодиодной ленты. Для этого необходимо сделать 4−5 небольших вертикальных пропила по окружности пня и очистить их. Затем вставить в них светодиодные ленты.

Как вариант, можно вырезать в центре пня отверстие и вставить в него накопительную лампу или свечу.

Садовый фонарь своими руками можно сделать из веток или небольших досточек, сколоченных в виде стандартного фонаря. По желанию можно сделать фонарь с вырезанными прикольными мордашками. Внутрь таких фонарей устанавливаются свечи.

Бетонный садовый фонарь своими руками — эффектное освещение сада

Из бетона можно сделать много чего, в том числе и эффектные светильники для освещения сада. Для этого вам понадобятся воздушный шарик, бетон, краски и свечи. Далее на фото изображен процесс изготовления данного экземпляра.

Садовый светильник светильник из толстой нити

Светильники из толстой нити смотрятся хоть и просто, но оригинально. Они могут преобразить экстерьер дома и внести определенную изюминку в оформление сада. Ниже на фото показаны варианты изготовления таких светильников.

Каркас абажура для светильника

Чтобы обновить светильник можно использовать старый каркас. Детальный осмотр поможет определить, годится ли он для дальнейшего употребления. Ржавые места, сколы, трещины, поломки. Если они незначительны, тогда стоит отремонтировать.

Если все безнадежно, то надо купить недорогой светильник и взять его каркас. Но можно смастерить или взять для такой цели предметы, которые есть в хозяйстве:

  • пластиковый горшок для комнатных цветов;
  • металлическая или пластмассовая мусорная корзина;
  • кусок проволочной сетки определенных размеров, края которой соединены;
  • пластиковая бутылка на 5 литров;
  • деревянные палочки из бамбука, которые можно соединить клеем и проволокой;
  • проволочная основа из двух кругов соединенных между собой в нескольких местах.

На самом деле, если подумать, то идей и способов изготовления абажура и каркаса для него гораздо больше, стоит только поразмыслить.

Лампочки для самодельного светильника лучше в целях безопасности брать светодиодные или энергосберегающие. Тогда абажурная поверхность не будет нагреваться, портиться, причинять вред.

Садовый светильник своими руками – оригинальные идеи освещения на 49 фото

Как же хорошо иметь дом с садом! Ведь утром, накинув халат, можно выйти к себе во двор и сделать глоток свежего воздуха. Ещё приятно выпить чашечку чая или ароматного кофе, наслаждаясь видом красивого сада, либо удобно расположиться в кресле на террасе, читая утреннюю газету. В вечернее время суток, как только тени начинают таиться в разных уголках сада, можно добавить с помощью светильников легкое сказочное освещение, которое поможет создать непринужденную, спокойную и романтическую атмосферу. Сегодня Dekorin расскажет, как используя подручные материалы, изготовить оригинальный садовый светильник своими руками, а также покажет 49 фото с различными их вариантами.

Садовый светильник своими руками — варианты подсветки

Хотите, чтоб ваш сад был прекрасен не только днем, но и вечером? Тогда займитесь его освещением. Ведь именно оно поможет увидеть вам скрытую в темноте красоту деревьев и цветов, придаст им неожиданные завораживающие формы, а также без препятствий поможет вам передвигаться по своим владениям.

Как вариант, можно приобрести светильник в магазине, но если вы творческий человек с хорошей фантазией, то лучшим решением будет изготовить садовый светильник своими руками. Во-первых, это поможет вам сэкономить бюджет, а во-вторых, вы сами выберите форму, цвет, материал и вариант освещения. В качестве осветительных приборов для сада сделанных своими руками могут быть:

  • садовые светильники и фонари из жестяных банок;
  • садовые светильники и фонари из стеклянных банок;
  • садовый светильник на солнечной батарее;
  • деревянный садовый светильник;
  • садовые светильники из бетона;
  • садовые светильники из толстой нити;
  • другие возможные варианты садовых светильников.

Садовый светильник из жестяной банки своими руками

И так, как же сделать садовый светильник своими руками из жестяной банки? Для этого вам понадобятся банки, гвозди, молоток, зажимы для крепления, две прямоугольные скрепленные между собой деревянные балки, маленькие свечи.

На первом этапе подготовьте рабочую поверхность: скрепите балки и, используя зажимы для крепления, зафиксируйте их. Это необходимо для того, чтоб уберечь жестяную банку во время нанесения рисунка от деформации. Вторым этапом выберите и нанесите на бумагу узор, который украсит банку. Приложите его к жестянке (либо можно с помощью фломастера точечно нанести узор сразу на банку) и наденьте ее на деревяшку. Затем с помощью молотка и гвоздей перенесите его на светильник. Третьим этапом установите свечки внутри жестяной банки. Она поможет деликатно рассеять свет через дырочки.
Экспериментируйте с различными размерами гвоздей, чтоб создать неповторимый узор.

Отметим, что сделать из такого садового светильника фонарь проще простого. Для этого необходимо прицепить к банке простую металлическую проволоку.

Садовый светильник своими руками – оригинальные идеи освещения на 49 фотоСадовый светильник своими руками – оригинальные идеи освещения на 49 фотоСадовый светильник своими руками – оригинальные идеи освещения на 49 фотоСадовый светильник своими руками – оригинальные идеи освещения на 49 фотоСадовый светильник своими руками – оригинальные идеи освещения на 49 фотоСадовый светильник своими руками – оригинальные идеи освещения на 49 фотоСадовый светильник своими руками – оригинальные идеи освещения на 49 фото

Светильник уличный своими руками из стеклянных банок

Если у вас дома есть ненужные обыкновенные стеклянные или же масонские банки, то с их помощью можно сделать оригинальный светильник уличный своими руками. Для этого вам понадобятся свечи, которые необходимо установить внутри этих банок, лампочки или светодиоды. В качестве украшения вы можете использовать бусинки, ленточки, цветочки и другие элементы декора.
Отметим, что с помощью стеклянных банок вы можете создать и уличное освещение своими руками в виде люстры. Для этого вам надо будет поместить их в предварительно сделанные отверстия в деревянной доске, либо же, сделав из них фонари (прикрепив металлическую проволоку), подвесить с помощью крючков на планки.
Садовый светильник своими руками – оригинальные идеи освещения на 49 фотоСадовый светильник своими руками – оригинальные идеи освещения на 49 фотоСадовый светильник своими руками – оригинальные идеи освещения на 49 фотоСадовый светильник своими руками – оригинальные идеи освещения на 49 фотоСадовый светильник своими руками – оригинальные идеи освещения на 49 фотоСадовый светильник своими руками – оригинальные идеи освещения на 49 фотоСадовый светильник своими руками – оригинальные идеи освещения на 49 фото

Садовый светильник на солнечной батарее своими руками — делаем сами

Чтоб сделать садовый светильник на солнечной батарее своими руками, вам необходимо:

  • приобрести накопительные лампы на солнечной батарее;
  • снять ее верхнюю часть;
  • в крышке банки вырезать соответствующее отверстие;
  • обмотать клейкой лентой по кругу лампы;
  • поместить её в отверстие в крышке;
  • закрутить.

Садовый светильник своими руками – оригинальные идеи освещения на 49 фотоСадовый светильник своими руками – оригинальные идеи освещения на 49 фотоСадовый светильник своими руками – оригинальные идеи освещения на 49 фотоСадовый светильник своими руками – оригинальные идеи освещения на 49 фотоСадовый светильник своими руками – оригинальные идеи освещения на 49 фото

По желанию вы можете сделать привлекательный декор светильника. Например, в виде гриба или домика в морском стиле.

Чтоб сделать уличный светильник своими руками вам понадобится старая люстра и верхняя часть лампочки, которая использует солнечную энергию. Далее вы можете просмотреть 10 потрясающих фото.

Садовый светильник своими руками – оригинальные идеи освещения на 49 фотоСадовый светильник своими руками – оригинальные идеи освещения на 49 фотоСадовый светильник своими руками – оригинальные идеи освещения на 49 фотоСадовый светильник своими руками – оригинальные идеи освещения на 49 фотоСадовый светильник своими руками – оригинальные идеи освещения на 49 фотоСадовый светильник своими руками – оригинальные идеи освещения на 49 фотоСадовый светильник своими руками – оригинальные идеи освещения на 49 фотоСадовый светильник своими руками – оригинальные идеи освещения на 49 фотоСадовый светильник своими руками – оригинальные идеи освещения на 49 фотоСадовый светильник своими руками – оригинальные идеи освещения на 49 фото

Как сделать садовый фонарь своими руками из дерева

Существует множество вариантов садовых светильников из дерева, которые можно сделать своими руками. Например, из пня и светодиодной ленты. Для этого необходимо сделать 4−5 небольших вертикальных пропила по окружности пня и очистить их. Затем вставить в них светодиодные ленты.

Как вариант, можно вырезать в центре пня отверстие и вставить в него накопительную лампу или свечу.

Садовый фонарь своими руками можно сделать из веток или небольших досточек, сколоченных в виде стандартного фонаря. По желанию можно сделать фонарь с вырезанными прикольными мордашками. Внутрь таких фонарей устанавливаются свечи.

Садовый светильник своими руками – оригинальные идеи освещения на 49 фотоСадовый светильник своими руками – оригинальные идеи освещения на 49 фотоСадовый светильник своими руками – оригинальные идеи освещения на 49 фотоСадовый светильник своими руками – оригинальные идеи освещения на 49 фотоСадовый светильник своими руками – оригинальные идеи освещения на 49 фотоСадовый светильник своими руками – оригинальные идеи освещения на 49 фотоСадовый светильник своими руками – оригинальные идеи освещения на 49 фотоСадовый светильник своими руками – оригинальные идеи освещения на 49 фотоСадовый светильник своими руками – оригинальные идеи освещения на 49 фото

Бетонный садовый фонарь своими руками — эффектное освещение сада

Из бетона можно сделать много чего, в том числе и эффектные светильники для освещения сада. Для этого вам понадобятся воздушный шарик, бетон, краски и свечи. Далее на фото изображен процесс изготовления данного экземпляра.

Читайте также: Как сделать светильник своими руками: 15+ идей и фото

Садовый светильник своими руками – оригинальные идеи освещения на 49 фотоСадовый светильник своими руками – оригинальные идеи освещения на 49 фото

Садовый светильник светильник из толстой нити

Светильники из толстой нити смотрятся хоть и просто, но оригинально. Они могут преобразить экстерьер дома и внести определенную изюминку в оформление сада. Ниже на фото показаны варианты изготовления таких светильников.

Садовый светильник своими руками – оригинальные идеи освещения на 49 фотоСадовый светильник своими руками – оригинальные идеи освещения на 49 фото

Украшаем сад и двор светильниками, сделанными своими руками — 7 фото

В этом разделе вашему вниманию предоставлены 7 фото других (не рассмотренных выше) вариантов изготовления садовых и уличных светильников своими руками.

Из светильников на солнечных батареях своими руками

Разделы сайта

Выбор редакции:

  • Как сделать анимацию векторных линий в Adobe After Effects
  • Цифровое эфирное телевидение DVB-T2
  • Что делать, если меню «Пуск» не открывается
  • Полная очистка жесткого диска
  • Разбор нетбука asus eee pc
  • Что делать, если эксель не считает или неверно считает сумму
  • Как отключить аннотации на youtube андроид
  • Разбираем ноутбук в домашних условиях
  • Как установить и настроить скайп на андроиде
  • Включение файлов cookie в браузере Firefox

Реклама

Солнечное зарядное устройство на 5 вольт / источник питания.

В этом учебном пособии я использовал 5 солнечных фонарей.

Я подобрал контейнер, который был в бюджете экспериментатора, а также тот, который имел некоторые качества, которые я искал.
Эта коробка имеет функцию 4-х сторонней привязки. Его легко открывать / легко закрывать и т.д. Одна вещь, которая мне понравилась, это резиновая прокладка, встроенная в часть крышки.
Это должно сделать контейнер довольно водонепроницаемым.
Я могу использовать это во время чрезвычайных ситуаций. Солнечное зарядное устройство для мобильного телефона или другого гаджета было бы удобно.

Шаг 2: Подготовка комбинации клеток и батарей


Нижняя сторона / основание имеет три винта, которые должны быть удалены. Я обрезал КРАСНЫЙ и ЧЕРНЫЙ провода (положительный и отрицательный) как на батарее, так и на солнечном элементе, там, где они подключены к плате.
После того, как осветительная сборка была снята, я перевернул ячейку вверх дном. Я использовал острый нож для очистки овощей, чтобы зачистить провода длиной около 1 / 3-1 / 2 дюйма.

Далее нужно соединить оба красных провода вместе, как и два черных провода. Это создает параллельную цепь между солнечным элементом и никель-кадмиевой батареей.
Я создал дополнительный красный провод, который я использовал, чтобы соединить ячейку с ячейкой.

Шаг 3: Сборка



На этом рисунке вы можете увидеть 5 ячеек, соединенных положительно и отрицательно в последовательной цепи.
Каждая батарея известна как элемент 2/3 AA. Они 1,2 вольт при зарядке. Мы должны получить напряжение примерно 6 вольт или более. Как вы можете видеть, у меня было 6,25 вольт без загруженной цепи.
Это напряжение даст нам достаточно напряжения, чтобы отрегулировать его до где-то между 4,8 и 5,2 вольт. Большинство 5-вольтных устройств заряжаются от 5 до 5,2 вольт.
Как некоторые из вас знают, стабилитрон может снизить напряжение цепи на 0,5-1 вольт, если он помещен в цепь.
Вторая картинка показывает стабилитроны, которые я использовал. Они показывают падение напряжения примерно на 1/2 вольт каждый.
Использование регулятора напряжения, такого как LM317, было бы контрпродуктивно, поскольку потери были бы слишком велики.
Я поставил 2 диода в серии и получил примерно 1 вольт падение именно то, что я искал.
Как вы можете видеть, прибор показывает 5,11 вольт без нагрузки, это должно работать очень хорошо.
Я предполагаю, что зарядка телефона займет некоторое время из-за низкой силы тока.

Шаг 4: Сборка



/>

Здесь вы можете видеть все 5 ячеек в контейнере, сидящих свободно.
Я решил использовать женский конец USB-кабеля для подключения.
На втором рисунке показано подключение кабеля USB. Красный и черный, очевидно, являются положительными и отрицательными. Зеленый и белый провода не используются. Зеленый и белый провода предназначены для передачи данных в компьютерном контексте.
Я ткнул отверстие в конце контейнера. После завязывания и подачи USB-линии через боковую сторону я завязал еще один узел, чтобы несколько закрепить его.
Используя женский USB-кабель, вы можете отключить все остальные 5-вольтовые дополнительные шнуры для разных устройств.
Скорее всего, я буду использовать прозрачный силикон вокруг кабельного ввода, чтобы сохранить его влагостойкость в условиях плохого климата.

Шаг 5: Защита компонентов


Я считаю, что картина определенно стоит тысячи слов.
Все, что я могу сказать, это то, что горячий клей – мой друг.
Вы заметите, что я также прикрепил два стабилитрона к боковой части корпуса центральной ячейки. Я также использовал около одной капли клея на место соединения припоя после тщательной обрезки лишнего провода.
Горячий клей действительно помогает закрепить соединения на этих очень тонких проводах.

Шаг 6: Результаты изготовления зарядки из солнечных садовых светильников


В основном я получил 5,09 вольт DC.
Вы увидите зарядный кабель micro-USB от моего сотового телефона.
******* ПРОСТО ЗАМЕЧАНИЕ *******
Возможно, вы помните, что для работы с горячим клеем вам понадобится влажная (более влажная, чем сухая) губка.
Во-первых, горячий клей опасен при неосторожном обращении.
Дети не должны использовать горячий клей без помощи.
** Когда я прикрепляю камеру к контейнеру, я предлагаю сделать это проще.
будьте осторожны с горячим клеем на солнечных элементах. Я сомневаюсь, что клей причинит им вред, но это будет выглядеть грязно.
После разбрызгивания клея вокруг ячейки держите палец на корпусе ячейки / батареи, чтобы удерживать его на месте. затем поднимите контейнер и установите его на влажную губку, чтобы поглотить избыточное тепло от клеевого соединения.
Это безопасно охлаждает вещи и позволяет вам двигаться вперед быстрее, когда компоненты случайно смещаются.
Я надеюсь, что вы получили несколько креативных идей для вашего следующего проекта.
Наслаждайтесь!

Когда закончено строительство дачного домика, убран строительный мусор, самое время подумать о благоустройстве дачного участка. Определены места для беседки, для цветочных клумб, возможно, для бассейна. Намечены дорожки. И вот тогда возникает вопрос, а как освещать все это хозяйство. Можно, конечно, воспользоваться фонарным столбом и общей лампой уличного освещения. Но при этом вряд ли в темное время суток получится та неповторимая атмосфера таинственности и уюта, которую можно создать с помощью небольших разнообразных светильников, разбросанных в разных местах участка.

Установить такие светильники по всему участку не так уж и трудно. Но к ним нужно подвести электропитание. А как? Рыть траншеи и тянуть к ним кабель? Или, чего хуже, повесить на столбах провода? И устанавливать на каждом светильнике свой выключатель? Это нерационально. Проблему можно решить значительно проще. На участке устанавливаются светильники на солнечных батареях. Магазины предлагают огромный выбор таких светильников. От самых простых и дешевых, до самых сложных и дорогих, художественно выполненными, с программным управлением, с разноцветным свечением.

Но самые дешевые потому и дешевые, что качество их оставляет желать много лучшего, а через год-два службы их спокойно можно будет выбрасывать. А качественные светильники, которые удовлетворили бы любой взыскательный вкус, стоят дорого и не всегда по карману. Вот тогда на помощь приходит смекалка, и умельцы делают фонари на солнечных батареях сами, своими руками. Такой фонарь, сделанный, сделанный с любовью, на совесть, будет служить верой и правдой не один год. Сделать его абсолютно не сложно, как это может показаться поначалу. Могут возникнуть некоторые затруднения с выбором дизайна внешнего вида фонаря, но это уже будет зависеть только от художественного вкуса. Ну, и в какой-то степени, от того набора комплектующих деталей, из которых будет собрана электрическая часть фонаря.

Набор комплектующих элементов для фонаря на солнечной батарее

Прежде чем приступать к покупке деталей, нужно определиться, сколько светильников будет установлено и в каких местах. Какова будет их мощность. Определившись с этим, можно начать подбирать комплектующие элементы для светильников.

Естественно, для фонаря на солнечных батареях в первую очередь нужно приобрести солнечные модули. В продаже имеются гелиевые преобразователи различных модификаций, качества и эффективности. Если учесть, что основное назначение этих преобразователей состоит только в том, чтобы за световой день зарядить аккумулятор, то вполне достаточно приобрести в розницу некоторое количество солнечных модулей, из которых при необходимости можно собрать достаточно мощную батарею.

Для этих целей вполне подходит солнечная батарея на базе поликристаллического кремния 5.5 В, 90 мА, имеющая размеры 65х65х3 мм. Эта батарея ламинирована силиконом, благодаря чему батарея полностью защищена от всякого рода механических воздействий и от влаги. Это также позволило свести вес батареи до минимума – всего 15 грамм. Батарея идеально подходит для зарядки аккумуляторов 3.6 В – 4.8 В. Стоимость батареи в розницу 137 рублей.


Солнечные батареи Solar Panel 65×65

Следующий компонент светильника – аккумулятор. Для него вполне подойдет литий-ионный аккумулятор с выходным напряжением 3.6 В и емкостью не менее 3000 мАч.

Из имеющихся в продаже сравнительно недорогих аккумуляторов можно выбрать комплект, состоящий из четырех литий-ионных аккумуляторов модели 18650. Каждый аккумулятор имеет выходное напряжение 3.7 В при емкости 9800 мАч. В комплект поставки входит также зарядное устройство, которое может оказаться совсем нелишним, например, для первичной зарядки аккумуляторов. Аккумуляторы имеют такие размеры: диаметр –17 мм, высота – 65 мм. Цена комплекта (с зарядным устройством) – 411 рублей.


Комплект аккумуляторов модели 18650 с зарядным устройством

Далее нужно выбрать светящийся элемент. Наиболее подходящим для этих целей является светодиод. Можно, конечно, использовать и светодиодные лампы, но они будут расходовать слишком много энергии. Современные светодиоды с повышенной яркостью вполне могут удовлетворить любые потребности, поскольку для каждого конкретного светильника их можно устанавливать в нужном количестве.

Для таких фонарей вполне подойдет пятимиллиметровый сверхъяркий белый светодиод типа 3Н5 (helmet). Обычно он применяется в наружной рекламе, в различных электронных табло, в дорожных знаках. Так что для фонаря он подойдет вполне. Он может эксплуатироваться при температуре от -55°С до +50°С. Стоимость одного такого светодиода – 10 рублей.


Сверхяркий белый светодиод типа 3Н5 (helmet)

И, наконец, сердце светильника – электронный блок управления. В его схеме четыре резистора, стоимостью по 1.5 рубля каждый, два транзистора типа КТ503, стоимостью по 9 рублей каждый, один диод Шоттки 11DQ04, стоимостью 24 рубля. Это все размещается на одной плате.

Отдельно подключаются солнечная батарея, аккумулятор, светодиод. Можно, конечно, все это собрать на кусочке пенопласта, текстолита, картона. Но ни один уважающий себя мастер, собирающий что-либо для себя, не позволит себе такую неряшливость.

Для монтажа блока вовсе не обязательно рисовать и вытравливать печатную плату. Для этих целей замечательно подойдет универсальная макетная плата DIY PCB 42×25мм. Эта плата предназначена специально для монтажа и настройки собственных электронных схем. Она изготовлена из высококачественных материалов и имеет позолоченные контакты. Габариты такой платы 45х35х2 мм. Вес 2.8 грамма. Стоимость упаковки 235 рублей. В упаковке 4 такие платы.


Универсальная макетная плата DIY PCB 42х25мм

При изготовлении блока электроники для монтажа лучше всего использовать провод марки МГТФ 0,2. Это многожильный гибкий медный провод во фторопластовой изоляции. Работает в температурном диапазоне от -60°С до +220°С.

Рабочие напряжения – до 250 вольт переменного тока с частотой до 5 кГц или до 350 вольт постоянного тока. Моток такого провода в 190 метров стоит порядка 15 рублей.

Схема электронного блока управления фонаря на солнечных батареях

Принцип действия электронного блока предельно прост. Схема работает следующим образом. Пока солнечная батарея освещается солнцем, она вырабатывает ток, который через диод Шоттки осуществляет зарядку аккумулятора. Одновременно ток поступает на базу транзистора Т1 и открывает его.

Так как транзистор Т1 открыт, то на базе транзистора Т2 держится нулевой потенциал, и этот транзистор закрыт. Когда наступает темнота, солнечная батарея прекращает вырабатывать электричество, транзистор Т1 закрывается, на базу транзистора Т2 через резистор R2 поступает ток, открывающий его. Тем самым создается цепь питания светодиода. При этом диод Шоттки предотвращает разряд аккумулятора на солнечную батарею.


Принципиальная схема блока управления фонаря на солнечных батареях

Емкости и заряда аккумулятора достаточно для питания нескольких таких светодиодов, которые будут создавать нужный световой поток. Данная схема позволяет включить параллельно до трех-четырех светодиодов.

Что касается внешнего вида фонаря, то здесь все зависит от фантазии мастера и его вкуса. Форму можно придать любую, которая будет более всего гармонировать с окружающей средой. Это могут быть и просто фонарики для освещения дорожек, это могут быть гирлянды для деревьев, кустов, это могут быть декоративные светильники для беседок, для освещения фонтанов. Но все они будут служить долго и верно. Потому что сделаны они были своими руками.

На данный момент множество людей владеют дачами или усадьбами за городом. Многие хотят вечером отдохнуть, посидеть во дворе или прогуляться по саду. Чтобы осуществить все это, необходимо иметь освещение на участке. Однако подвести электричество получается не всегда, а оно еще и стоит дорого. Именно в таких случаях часто возникает вопрос, как самому сделать фонарь на солнечных батареях?

Первое, в чем стоит разобраться – это, как работают садовые светильники на солнечных батареях. Проще всего разобраться с принципом работы будет, если взять в качестве примера самый обычный садовый фонарик на солнечной батарее.

Составляющие элементы устройства:

  1. Блок освещения, которые чаще всего представлен, как обычный светодиод.
  2. Элемент преобразования энергии.
  3. Устройства контроля включения/отключения фонарика.
  4. Вмонтированное устройство накапливания энергии (аккумулятор) – для работы фонаря в темное время.
  5. Деталь крепления фонарика.

Разобраться с тем, как работают садовые фонарики на солнечных батареях довольно просто, если понимать принцип работы каждого из его устройств. В светлое время суток преобразователь накапливает энергию солнца и передает ее в аккумулятор в виде уже электрической энергии. Это необходимо для функционирования фонаря в темное время суток.

В более дорогих вариантах солнечного светильника может быть установлен контроллер движения, включающий фонарь при приближении человека.

Положительные и отрицательные стороны светильников

Прежде чем приступать к изучению вопроса, как самому сделать светильник на солнечной батарее, необходимо изучить все за и против этого устройства.

  1. Возможность быстрой установки освещения, а также отсутствие необходимости знаний электропроводки, так как она не используется;
  2. Свет от светильников не такой ярки и не бьет по глазам;
  3. Существенная экономия материальных средств на электроэнергии;
  4. Фонари на солнечных батареях полностью автоматические, что очень удобно. В отсутствие хозяев на даче могут быть определенной защитой от злоумышленников;
  5. Устройства на солнечной энергии полностью безопасны для окружения, так как не требуют заземления;
  6. Простой процесс ухода за фонарями;
  7. Очень длительный срок эксплуатации солнечных светильников;
  8. Обладают высокой защитой от неблагоприятных погодных условий.

Но есть у солнечных фонарей и минусы. В их числе:

  1. Встроенного аккумулятора хватит не более чем на 8 часов освещения с условием того, что целый день было ясно. К тому же свет от фонарей слегка тусклый, поэтому некоторые участки все же придется освещать при помощи электричества.
  2. Приобрести хорошее и мощное устройство будет недешево.
  3. Некоторые покупатели жаловались на то, что во время дождя устройства не работали или работали с перебоями. В пасмурную погоду зарядка замедляется почти вдвое, а значит, светильников хватит не более чем на 4 часа работы ночью.

Типы светильников на солнечных батареях

Сделать светильник на солнечной батарее своими руками сможет даже начинающий мастер. Рассмотрим самые популярные устройства.

С короткой ножкой

Очень удобен для подсветки дорожки в саду. Самая дешевая модель из всех, а установка наиболее простая. Заостренная ножка просто вдавливается руками в землю.

Мощность таких ламп очень высока и равняется 100 Вт лампе накаливания, если солнечная лампа имеет мощность в 10 Вт. Используются для подсветки крыльца дома или сада.

Подвесные

Чаще всего используются для декорирования садового участка и могут быть размещены на ветках деревьях, могут быть подвешены в беседке.

Настенные

Используются для освещения фасада дома и крепятся к нему же.

Как можно улучшить готовую модель

Схема садового светильника на солнечной батарее довольно проста. Однако для того чтобы в ней разобраться, будет необходимо минимальное понимание обозначений электрических устройств. Вопрос улучшения уже приобретенного устройства стоит очень остро у тех, кто купил светильники китайского производителя.

Улучшение светильника на солнечной батарее

Как починить фонарик на солнечной батарее? Провести ремонт или множество улучшений здесь не особо получится, так как самих составляющих элементов очень мало. Весь процесс модернизации сводится к тому, чтобы заменить некоторые детали такие, как аккумулятор, чтобы увеличить время работы светильника ночью. Можно заменить диод на более мощный, если есть необходимость.

Улучшение фонаря «башня»

Одна из распространенных разновидностей фонаря на солнечной батарее. Схема садового фонаря на солнечной батарее этого типа стандартной сборки включает в себя изначально слабоватый дроссель. Если заменить эту деталь на более мощную, то можно добиться большей яркости от фонаря в целом.

Подсветка на солнечной батарее светодиод своими руками также может быть модернизирована за счет манипуляций с дросселем. Однако при замене этих деталей возрастет потребление энергии от аккумулятора и его придется менять на более мощный. Если этого не сделать, фонарь либо будет работать небольшой промежуток времени, либо сгорит от перенапряжения.

Устройство с тремя светодиодами

Для того чтобы получить более яркое и равномерное освещение можно вмонтировать вместо одного стандартного диода, три. Однако при их установке следует следить за минимальным разбросом напряжения, иначе ярко освещаться участок будет лишь один, а еще два будут издавать тусклый свет.

Создание светильника своими руками

Простые схемы садового фонаря на солнечной батарее могут быть собраны любым человеком, который имеет минимальные знания в этой области.

Выбор деталей для фонаря

Прежде чем начать покупку всех комплектующих для сбора светильников, необходимо учесть и количество, так как от этого будет зависеть мощность каждого из них, а значит, и комплектующие будут разные:

  1. Первое, что необходимо – это купить преобразователь энергии. Батарея из поликристаллического кремния считается одной из лучших для таких целей. Ее вес очень мал, а защита от влаги и повреждений высока. К тому же мощность достаточная высокая.
  2. Необходимостью является аккумулятор литий-ионный.
  3. Далее необходим элемент освещения. В качестве него сейчас наиболее востребованным является обычный светодиод. Возможна установка светодиодной лампы, но затраты ее энергии неоправданно высоки. Освещение от солнечных батарей своими руками на основе обычного светодиода вполне хватит.
  4. Последняя и самая жизненно важная часть устройства – это электронный модуль управления, состоящий из двух пар резисторов и пары транзисторов.

Подключение светодиода, аккумулятора и солнечной батареи осуществляется отдельно. Для сборки можно приобрести довольно дешевую и универсальную плату DIY PCB 42х25мм.

Видео

Как сделать автоматический светильник на солнечном элементе, вы узнаете из нашего видео.

Многие, наверное, задумывались о том, как осветить придомовую территорию так, чтобы было и уютно, и эстетично. Но ведь это дополнительные затраты на электроэнергию. Да и к тому же, чтобы подвести напряжение к каждому из уличных светильников, придется испортить ландшафт, прокопать канавы, в которые будет уложен кабель. Ну а висящие по воздуху провода от одного садового светильника к другому – это совсем некрасиво.

И вот тут возникает мысль: «А ведь можно установить фонарь на солнечной батарее, и тогда электрическая энергия будет производиться таким бесплатным генератором, как солнце!». Естественно, человек идет в магазин за подобными приборами и, глядя на цены этих световых приборов, забывает о своем желании, потому как их стоимость очень высока.

Но ведь есть же руки и голова, и этот прибор создали такие же люди, а значит, вполне по силам собрать садовый фонарь на солнечных батареях своими руками.

Попробуем разобраться, возможно ли это, и насколько сложна эта работа.

Подготовительные работы

Конечно, идеальным будет вариант, если имеется неисправный прибор – помимо того, что станет понятным его устройство, можно заодно понять, как своими руками отремонтировать солнечный фонарь, но и в реализации этой идеи есть недостаток. Естественно, можно взять несколько дешевых садовых фонариков, требующих ремонта, и заменить их солнечные батареи, но модернизация их китайской начинке все равно будет необходима. А потому их база нужна лишь для обучения, т. к. отремонтированный фонарик не прослужит дольше сделанного с нуля.

Прежде чем приступить к созданию светильника на солнечных батареях, необходимо разобраться в конструкции подобных устройств.

Хотя все фонари с виду разные, схема их работы очень проста. Состоит она из солнечной батареи (панели), аккумулятора, преобразователя напряжения и светодиода или модуля.

Схема подобного светильника будет понятна любому начинающему радиолюбителю и выглядит она следующим образом:

И вот уже разобравшись со схемой и поняв принцип работы фонаря, работающего на энергии, которую вырабатывают солнечные элементы, можно определиться с тем, какая яркость требуется, какие выбрать световые элементы, и в соответствии с этим выбирать аккумулятор и солнечную панель.

Для освещения дачного участка вполне подойдут ультраяркие светодиоды Cree, по 1–1.5 вольт в количестве 3 или 4 штук на один светильник. При таких элементах достаточно будет батареи с емкостью 3 000 мА·ч и выходным напряжением в 3.6 вольт. На подобный элемент питания будет подаваться зарядка от солнечной панели в течение 8–10 часов, чего вполне достаточно для работы выбранных светодиодов до 12 часов.

Ну и, естественно, сама солнечная панель. Дело в том, что солнечная батарея из садовых светильников, выпускающихся в наше время, очень мала. Подходящей станет батарея, размер которой 65 х 65 х 3 мм, с выходным напряжением в 4.4 В, 90 мА. Она вполне может обеспечить необходимое питание.

Электронный блок управления. Теперь необходимо собрать «голову» светильника, а именно сам блок управления. Для этого понадобится:

  • четыре резистора МЛТ 22 кОм;
  • два транзистора КТ503;
  • один диод (оптимальным будет Шоттки 11DQ04).

Т. к. все это разместится на одной плате, то конечно лучше ее вытравить самому. Но есть вариант и аккуратнее, и менее трудозатратный. Сейчас в магазинах можно приобрести универсальные макетные платы. В дополнение под рукой при работе должен быть и многожильный медный провод для создания дорожек.

Итак, когда все элементы будущего электронного блока управления в сборе, можно приступить к пайке. Необходимо собрать следующую схему.

В подобную схему свободно включаются 4 светодиода. И если качество сборки на высоком уровне, то прослужит такой блок управления многие годы.

Сборка фонаря

Форму светильника на солнечной батарее, естественно, каждый придумывает сам, здесь уже полный простор мысли и фантазии мастера. При собранной схеме электронного блока управления подключить к нему светодиоды проблем не составит. Конечно, можно в разрыв питания светодиодов включить обычный выключатель, но намного удобнее будет, если вместо него установить фотоэлемент параллельно с датчиком движения. Тогда при наступлении сумерек светильник на солнечных батареях, сделанный своими руками, автоматически включится, а с рассветом выключится. Либо же будет срабатывать на проходящего человека, что тоже удобно.

Также возможно и подключение контроллера при использовании светодиодов RGB, тогда солнечные фонари будут регулироваться еще и по цвету свечения, причем дистанционно, но в таком случае нужно понимать, что и ему понадобится питание. Хотя этот вопрос тоже решаем. Ведь выбор солнечных панелей на прилавках магазинов электротехники в наши дни необычайно широк. А это значит, что подобрать подходящие будет делом несложным.

Дополнительные возможности использования солнечных батарей в домашних условиях

Выводы

Конечно, каждый решает сам, в меру своей занятости и финансового положения, как ему поступить – покупать подобный светильник или сделать его своими руками. Но ведь дело даже не в сумме, потраченной на новые фонари, хотя здесь и выходит экономия более чем в 4 раза.

Разве не приятно осознавать, что на участке дома или в квартире работает светильник, который создан не на заводе, а своими руками, как говорится «на коленке»? Наверное – это главное, из-за чего следует попробовать самостоятельно собрать садовый светильник на солнечной батарее.

Мы измерили энергопотребление уличных садовых фонариков на солнечных батареях, а также скорость зарядки на прямом солнце, в облачный день и в тени. Картина получилась интересной, хотя и вполне ожидаемой.

Эта статья рассказывает не столько про конкретные фонарики, сколько вообще про практическую сторону работы светильников на солнечных батареях.

Для проведения эксперимента мы взяли два недорогих фонарика на солнечных батареях. Один из них относительно нового типа (коричневый на фото), коих сейчас в продаже по цене от 40 до 150 руб. абсолютное большинство. Второй (черный на фото) – старого образца, которые с той же высокой плотностью населяли полки магазинов несколько лет назад по аналогичной цене.

Главное отличие фонариков в солнечной батарее. И там и там она пленочного типа, но из разных материалов. Также в старом фонарике был установлен Ni-MH аккумулятор АА емкостью 600 мА·ч, в то время как в новом он меньшего размера (ААА) и емкостью всего 100 мА·ч. Это закономерное удешевление, благодаря которому цена на эти фонарики после скачка доллара изменилась не так сильно.

Энергопотребление у обоих светодиодов в фонариках оказалось одинаковое и составило около 12 мА (

14 мВт·ч). Это значит, что при полностью заряженном аккумуляторе новый фонарик сможет проработать 8-9 часов, а старый (только в теории) 45-50. Но тут важно помнить, что работая в условиях постоянной недозарядки (об этом чуть ниже) Ni-MH аккумуляторы быстро теряют свою емкость, потому более емкий аккумулятор в старом фонарике оказался бы предпочтительнее только с той точки зрения, что он проработал бы на годик подольше.

Теперь разберемся с мощностью панелей и зарядкой.

Эффективность зарядки солнечных батарей

Для оценки эффективности зарядки в разных условиях мы выбрали удачный день: солнце, которое время от времени закрывалось небольшими легкими облаками. Фонарики располагались как на открытом месте, так и в тени садовых деревьев. Напряжение и ток замерялись на клеммах аккумуляторов. Полученные значения мы перевели в количество произведенной энергии, выраженной в мВт·ч. Вот что у нас получилось:

Мощность солнечной батареи у старого фонарика оказалась заметно выше, но это не столь интересно. Куда важнее, и это хорошая новость, что при прямом солнечном свете маленький аккумулятор у нового фонарика способен полностью зарядится примерно за 2,5-3 часа. А теперь плохая новость. Если фонарик размещен в тени или день выдался слегка облачным, то эффективность зарядки упадет в 10 раз. А если на небе тучи, то тут и вовсе не о чем говорить. Аккумулятор заряжаться не будет.

Для тех, кому интересны детали наших замеров показателей работы солнечных батарей, приведем небольшую табличку.

Выводы

Фонарики показали себя вполне работоспособными. Новая модель на прямом солнце способна полностью зарядить встроенный аккумулятор примерно за 3 часа, чего будет достаточно для работы встроенного светодиода в течение 8-9 часов. Модель старого образца мощнее и имеет более емкий аккумулятор, но рассуждать о ней смысла нет, т.к. в продаже таких уже не найти.

Еще один важный момент, это то, что эффективность работы солнечной батареи в облачную погоду падает в 10 раз. А в пасмурную зарядка и вовсе прекращается. То же можно сказать и о размещении фонариков в тени деревьев, где при условии солнечной погоды за целый световой день они не смогут зарядить свой маленький аккумулятор даже наполовину, а при наличии легкой облачности зарядка и вовсе остановится.

Источник https://vosadu-li-vogorode.ru/svetilniki-sadovye-solnecnye-na-batareah-ulicnye-svoimi-rukami-15-foto/

Источник https://yastroyu.ru/obzor/5508-sadovyj-svetilnik-svoimi-rukami-originalnye-idei-osveshcheniya-na-49-foto.html

Источник https://yooutube.ru/zaryadka-iz-solnechnyh-fonarikov-svoimi-rukami-zaryadnoe-ustroistvo-na/

Вам будет интересно  Прожектора на солнечных батареях: устройство и принцип работы, преимущества применения
