Утепление канализационных труб наружной канализации своими руками: методы и материалы

Обустройство загородного дома при отсутствии общих коммунальных водопроводных и канализационных систем является непростой задачей для любого домовладельца. Помимо обеспечения жильцов питьевой водой, приходится решать задачи отвода серых вод и канализационных стоков, не забывая при этом про утепление канализационных труб наружной канализации.

Данная задача решается различными способами, для выбора подходящего варианта полезно знать, чем утепляют трубы наружной канализации в земле и изучить данную технологию. Это позволит провести правильное и долговременное утепление канализации с минимальными временными и финансовыми потерями.

Рис. 1 Канализация частного дома — устройство

Нужно ли утеплять канализацию и проблемы при замерзании труб

При отводе канализационных и серых вод частного дома при минусовых температурах внешней среды они могут замерзнуть, а это вызовет следующие неприятные последствиям:

  • Замерзшая вода будет препятствовать отведению стоков из дома, создавая тем самым значительные трудности для проживания в частном секторе в зимнее время.
  • Также при размораживании вода расширяется, что вызывает повреждение трубопроводов и засорение земли канализационными стоками, ухудшающими экологическую обстановку.
  • Ледяные пробки, препятствующие оттоку загрязненной воды, будут вызывать ее застой в отводящей системе — в результате этого в жилище появятся неприятные запахи, мешающие комфортному проживанию.

Карта глубины промерзания

Рис. 2 Карта уровня промерзания грунта — пример

Утепление канализационных труб наружной канализации — общепринятые способы

Решая, как утеплить канализацию в частном доме, рассматривают ряд способов, основные из них:

  • Углубление в земле. Для реализации данного метода обязательное условие — помещение трубы на улице в траншею ниже максимальной точки замерзания для данной местности.
  • Использование электрокабеля. Данная технология утепления наружной канализации легко реализуются благодаря производителю, который выпускает надежные влагостойкие электрические нагревательные кабели, помещаемые внутри трубопровода или специальные гнезда в трубах.
  • Применение утеплителей. Данный способ теплоизоляции может быть довольно просто реализован благодаря выпускаемым оболочкам из различного вида утеплителей с диаметром, подходящим для изоляции канализации.
  • Комбинированные способы. Отличным решением тепловой изоляции канализационных трубопроводов является применение дополнительного утепления помещением их в оболочку из утеплителя на средней глубине в земле. Еще один распространенный вариант — помещение нагревательного электрического кабеля в оболочку из утеплителя, при этом канализационная магистраль находится на малом расстоянии от поверхности земли.

Монтаж труб наружной канализации

Рис. 3 Монтаж труб в траншею

Утепление с помощью грунта при укладке трубопровода ниже глубины промерзания

Утепление канализационных труб в земле данным способом является наиболее доступным процессом, ведь в районах с умеренным климатом глубина промерзания почв составляет около 1,5 метра. При определении глубины можно руководствоваться специальными картами промерзания земли для разных регионов, укладка трубопровода ниже глубины промерзания имеет следующие особенности:

  • При установке трубопровода в средней полосе или северных широтах предстоит большой объем земляных работ — это приведет к высоким финансовым расходам.
  • Объемы выборки земли и расходы еще более вырастут при слишком большом расстоянии канализационной магистрали от дома, ведь на всем пути следования 110 мм. трубопровода необходимо обеспечить минимальный технический уклон в 20 мм. на погонный метр. Соблюдение данного условия приводит к тому, что на 50-метровом расстоянии перепад высот может достигать одного метра – следовательно, самая нижняя точка будет находиться на глубине в 2,5 метра.
  • Глубокое залегание трубопровода под землей затрудняет проведение ремонтных работ в случае его повреждения.

Обогрев греющим кабелем канализационной трубы

Рис.4 Теплоизоляция канализации греющим кабелем – вид провода

Статья по теме:

Канализация на даче - все возможные способы устройства, схемы.Канализация на даче – варианты, схемы устройства и монтаж. Если нужно обустроить канализацию на даче, то в отдельной статье читайте про все возможные дорогие и дешевые варианты обустройства канализации на даче. Нюансы, виды, схемы.

Обогрев внешней канализации с помощью кабеля

Решая, как утеплить канализационные трубы в частном доме, многие выбирают греющий кабель. При монтаже его располагают вдоль или обматывают вокруг трубопровода, если требуется сильный подогрев, распространенный вариант — помещение греющего провода внутрь магистрали. Использование электроподогрева имеет следующие особенности:

  • Электрический кабель довольно дорог, цена одного погонного метра приблизительно составляет около 15 у.е.
  • С электроподогревом возможно размещать канализационную магистраль в земле не слишком глубоко, обычная глубина ее залегания составляет не более 0,5 метра и может быть уменьшена при использовании мощного электрического кабеля с малым шагом намотки.
  • Подогревающий провод можно размещать в трубных каналах, специально сделанных для его укладки или крепить к пластиковому трубопроводу своими руками фольгированной клейкой лентой.

Утепление канализационных труб наружной канализации

Рис. 5 Утепление труб канализации греющим кабелем — схемы расположения

  • Силу нагрева кабеля можно регулировать или подключать его в режиме, зависящем от наружной температуры. Если хозяева длительное время отсутствовали в загородном доме и трубы замерзли, их в любое время можно разморозить.
  • Электрокабель часто укладывают в канавку оболочки специально изготовленного для этих целей утеплителя.

На рынке представлены два вида нагревательных электрокабелей: резистивные и саморегулирующиеся. Последние позволяют экономить электроэнергию за счет изменения проводимости в зависимости от температуры поверхности трубы, увеличивая тепловыделение на холодных участках — естественно, что стоимость их выше, чем обычных резистивных видов.

Утепление посредством теплоизоляционных материалов

Определяя, как утеплить канализационную трубу на улице, часто выбирают изоляцию при помощи утеплителей, широко применяемых в строительной отрасли. Обычно для удобства монтажа они имеют оболочку цилиндрической формы с внутренним диаметром, соответствующим стандартному размеру канализационной трубы.

Стекловата

Основной данного теплоизолятора являются длинные стеклянные нити, которые получают из битого стекла посредством нагрева до 40º С. и выдувания из центрифуги — это существенно удешевляет процесс изготовления.

Стеклвата для утепления труб

Рис. 6 Утеплитель для труб канализации из стекловаты

Волокна толщиной 3 — 15 мкм. находятся в воздушной среде во взвешенном состоянии, поэтому материал имеет низкую плотность и высокую устойчивость к вибрации, помимо этого стекловата обладает следующими полезными свойствами:

  • Материал не горюч, обладает высокой термоустойчивостью и может выдерживать диапазоны температур от -400 до +700 С.
  • Его теплопроводность колеблется в диапазоне от 0,045 до 0,065 Вт./м.*C., что является довольно низким показателем, уступающим лишь некоторым полимерным материалам.
  • Стекловата пропускает пар и не боится влаги, устойчива к большому количеству агрессивных химических веществ и биологическому воздействию.
  • Материал является экологически чистым и безвредным для здоровья человека.

К недостаткам стекловаты как утеплителя можно отнести ее низкую плотность, склонность к усадке и неудобство монтажа.

Стекловата выпускается в рулонах и плитах, для утепления канализации наиболее подходят фольгированные цилиндрические оболочки с соответствующим внутренним диаметром.

При монтаже под слой земли стекловата будет подвергнута сжатию и может напитать влагу — это существенно уменьшает ее теплоизолирующие свойства и ограничивает использование в качестве теплоизолятора для канализационной магистрали.

Утепление труб наружной канализации

Рис.7 Теплоизоляция канализационных труб в земле минватой

Минеральная вата

Минвата выпускается двух типов — шлаковата и базальтовая. Первая имеет низкую плотность и высокое водопоглощение, ее не рекомендуется использовать на металлических поверхностях и в жилых помещениях — благодаря этим свойствам она имеет очень ограниченное применение.

Базальтовая минеральная вата, которая производится путем расплавления базальта и формирования из него тонкого волокна, по праву занимает лидирующее положение среди утеплителей, обладая следующими полезными свойствами:

  • Низкая теплопроводность 0,04 Вт./м.*C. способствует широкому применению материала в строительной отрасли для утепления различного вида поверхностей и трубопроводов.
  • Материал не горюч, стоек к воздействию многих химических веществ и температурным перепадам, является экологически безопасным.
  • Вата устойчива к влиянию влаги, но может ее напитывать, поэтому ее рекомендуется применять в сухой среде.
  • В отличие от стекловаты, базальтовая вата имеет более высокую плотность, благодаря чему ее легче монтировать и эффективнее использовать в условиях давления на поверхность.

Для утепления трубопроводов базальтовую вату выпускают в виде сегментных цилиндрических рулонов, часто имеющих фольгированное покрытие.

Хотя базальтовая вата имеет высокую плотность и может опускаться под землю достаточно глубоко без изменения толщины и потери своих свойств, ее способность напитывать влагу ограничивает использование материала в качестве утеплителя.

Утепление трубками

Рис. 8 Изолон – внешний вид и применение

Фольгированный изолон

Изолон (еще одно популярное название материала — Пенофол) является продуктом, полученным из вспененного полиэтилена, выпускается в виде фольгированных рулонов, иногда покрытых клеевой пленкой, для утепления трубопроводов используются цилиндрические оболочки разных диаметров с разрезом посередине.

Основные свойства материала следующие:

  • Теплопроводность в среднем составляет 0,04 Вт./м*C., что обуславливает его широкое использование качестве теплоизолятора.
  • Материал имеет низкое водопоглощение около 0,1% и паропроницаемость, хороший показатель пластичности (удлинение может достигать 250%), обладает высокой степенью шумоподавления (до 20 дБ.)
  • Изолон может работать в диапазоне температур от -60 до +125 С., не поддерживает горение, имеет высокий срок службы.

Изоляция изолоном подземных линий вследствие его низкой плотности практически не применяется, материал очень часто используют при теплоизоляции всех видов трубопроводов внутри помещений.

Утепление наружной канализации пенопластом

Рис. 9 Защита канализации от промерзания труб пенопластовой скорлупой

Пенопласт

Пенопласт (пенополистирол) является продуктом, полученным из вспененного полистирола, имеет в составе до 98% воздуха, материал обладает следующими основными техническими характеристиками:

  • Его теплопроводность лежит в диапазоне от 0,03 до 0,04 Вт./м*C., температурный рабочий диапазон составляет от — 200 до + 80 С.
  • Пенопласт имеет высокий показатель жесткости и различную степень плотности в зависимости от марки, не напитывает влагу, боится ультрафиолетового излучения.
  • Материал может эксплуатироваться длительное время (около 40 — 50 лет) без потери своих физических качеств.

Основным преимуществом пенопласта является его невысокая стоимость и простота монтажа оболочки, позволяющая справиться с задачей установки одному человеку в короткое время.

Производитель выпускает пенопластовые оболочки для утепления трубопроводов из двух или более сегментов, которые могут быть сделаны под заказ, они легко монтируются при помощи скотча, клея или хомутов.

Пенопластовая скорлупа является практически идеальным материалом для изоляции подземных трубопроводов благодаря своей низкой цене, жесткости и влагонепроницаемости, поэтому широко используется в качестве утеплителя канализационных магистралей.

Еще одно важное преимущество пенопластовых оболочек — возможность разборки конструкции без разрушения утеплителя при ремонтных работах.

Утепление наружной канализации пеноплексом

Рис.10 Утепление канализационных труб наружной канализации пеноплексом

Статья по теме:

Все для теплоизоляции труб - как и из чего утепляют трубы.Все для теплоизоляции труб – материалы, применение, технология монтажа. На нашем сайте есть отдельная статья подробно рассказывающая про все виды теплоизоляционных материалов, применяемые внутри дома или на улице. Почитайте, возможно будет интересно.

Пеноплекс ЭПП

Экструдированный пенополистирол (ЭПП) является одним из видов пенопласта, выпускаемым по иной технологии посредством выдавливания цилиндрической оболочки или плиты из экструдера. Он обладает всеми положительными параметрами пенопласта, но в отличие от него имеет высокую жесткость и чуть меньшую теплопроводность (около 0,03 Вт./м*C.), срок службы материала составляет около 50 лет.

Вам будет интересно  Как утеплить трубы отопления в подвале

При утеплении трубопроводов пеноплексовой скорлупой производится работа, аналогичная использованию пенопласта — сегменты оболочки ставятся на трубы со сдвигом и защелкивается в замках, для страховки их фиксируют скотчем.

Как утеплить канализацию в частном доме

Если возникает необходимость утепления канализационной пластиковой трубы в доме, можно использовать все приведенные выше материалы. С экономической точки зрения, удобства монтажа и эстетичности, наибольшее количество домовладельцев отдают предпочтение изолону. Он просто фиксируется на утепляемой поверхности сквозь боковой разрез, может склеиваться или соединяться липкой лентой. Дополнительным преимуществом материала является его наиболее высокое шумопоглощение среди всех теплоизоляторов.

Утепление труб наружной канализации своими руками

Рис.11 Утепление канализационных труб наружной канализации в частном доме изолоном

Решая, чем утеплить канализацию в земле, исходят из климатических условий, удобства проведения работ, стоимости материалов. Оптимальный выбор утеплителей для подземной канализации при большом разнообразии не слишком велик — это может быть электрический кабель или скорлупа из твердых, не пропускающих влагу материалов — пенопласта или пеноплекса. Часто для теплоизоляции используется сочетание нагревательного кабеля и изолирующей скорлупы.

Как утеплить водопроводную трубу

Правильно построенная система трубопровода составляет лишь часть работы по устройству бесперебойно функционирующего водоснабжения. Водопроводную систему надо утеплять, если она уложена выше уровня промерзания грунта. Иначе зимой, в период сильных морозов, вода в трубах замерзнет и разорвет их. Причем не важно, из какой трубы выполнена сеть. Мороз одинаково не щадит ни металлические трубы, ни пластиковые. В этой статье мы рассмотрим, как утеплить водопроводную трубу, и какие бывают утеплители.

Что применяют для утепления

Раньше водопроводы утепляли всеми подручными средствами, что не всегда приносило положительный эффект. В настоящее время промышленность выпускает огромное количество материалов для теплоизоляции. Давайте познакомимся с ними поближе.

Стекловата

Стекловата

Многие помнят отечественную стекловату. С ней практически невозможно было работать. Кусочки стекла впивались в одежду и тело, принося неприятный зуд и боль. Современная стекловата в том плане значительно удобнее в использовании, за что она и получила большую популярность среди строителей. Выпускается такой утеплитель в виде плит или полос, смотанных в рулон.

Маленькая плотность утеплителя не позволяет использовать его для утепления трубопроводов без дополнительных изоляционных материалов. Утепленную стекловатой трубу обычно сверху изолируют рубероидом или стеклотканью.

Базальтовый цилиндр

Базальтовый цилиндр

Базальтовый утеплитель цилиндрической формы изготовлен из волокна, покрытого сверху фольгой или рубероидом. Для монтажа утеплитель подбирается по диаметру трубы, что существенно облегчает работу с ним. Из-за своих хороших характеристик он имеет слишком высокую цену, что не всем по карману.

Пенополистироловые скорлупы наиболее популярны у людей, выполняющих утепление водопроводных труб своими руками. Утеплитель рассчитан на многоразовое использование для наружных и внутренних работ. Выпускается двух видов: с наружным слоем изоляции или в чистом виде.

Новый продукт отечественных производителей – краска для теплоизоляции. На вид это паста серого цвета. Изготавливается из смеси лака с наполнителями и акриловой добавки. Состав краски выдерживает перепад температуры, а один слой покрытия, исходя из теплопроводности, так утверждают изготовители, равен слою стекловаты. Для покрытия трубопровода применяют кисточку или распылитель.

Решить проблему утепления трубопровода можно и с помощью греющего кабеля. Его располагают по всей протяженности трубопровода, и работает он от подключения к электрической сети. Потребляемая мощность 1 м кабеля, в среднем, около 20 Вт. Его включают при отрицательных температурах в зимний период.

Итак, мы ознакомились с наиболее популярными материалами для теплоизоляции. Теперь давайте рассмотрим, как правильно их применить.

Стекловолоконный утеплитель

Утепление стекловатой

Утепление стекловатой

Стекловату для утепления лучше использовать внутри помещения, на чердаках и в подвалах. Для утепления водопровода под землей этот материал нецелесообразно использовать. Это связано с его слабой плотностью и способностью поглощать воду. Подземные и талые воды будут напитывать слой утеплителя, и к зимним морозам он не успеет просохнуть. Это грозит замерзанием водопровода. Если вы все же решились применить стекловату для подземного трубопровода, вам придется сверху наложить гидроизоляцию, что приведет к дополнительным расходам.

Стекловату нужно нарезать полосами, чтобы хватило ширины обернуть всю трубу. Наготовив таких полос на всю протяженность водопровода, начинайте оборачивать утеплитель вокруг трубы. Для закрепления стекловату сверху обматывайте пластиковой лентой. Далее возьмите рубероид или стеклоткань необходимой ширины и сверху утеплителя намотайте изолирующий кожух, который также крепите лентой. Верх готового кожуха покройте гидроизоляционной мастикой.

Такой вид водопровода лучше укладывать в лотках. Иначе, земляной слой своим весом будет сжимать верх и низ утеплителя, и его толщины не хватит для выполнения своих функций.

Использование теплоизоляционных скорлуп

Скорлупа из экструдированного пенополистирола

Скорлупа из экструдированного пенополистирола

Намного лучший вариант утепления водопровода – применение скорлупы из пенополистирола или базальта. Заготовки утеплителя подбирайте по диаметру трубы и укладывайте со смещением друг от друга на 200 мм. Для закрепления заготовок на трубопроводе используйте сантехнический скотч. На поворотах и узлах соединения крепите фасонные скорлупы утеплителя.

После засыпки землей утеплитель держит свою форму и не сминается под весом грунта. А при поднятии грунтовых вод скорлупа за сутки впитывает всего лишь 0,5‒2% влаги от имеющегося объема.

Теплоизоляционная краска

Теплоизоляционная краска

Утепление водопровода краской довольно простой способ утепления. Малярной кисточкой или распылителем нанесите краску на всю поверхность трубы и дайте ей высохнуть. Для большего утепления можете добавить потом еще несколько слоев.

Чем больше слоев краски, тем лучше она сохранит тепло. Вдобавок, такое покрытие сохранит металлический водопровод от коррозии.

Укладка греющего кабеля

Схема утепления греющим кабелем

Схема утепления греющим кабелем

Утепление водопровода греющим кабелем считается эффективным методом, хотя и очень дорогим. Укладка кабеля выполняется поверх трубы или внутри. Но самостоятельно внутреннюю укладку выполнить очень сложно, в основном применяется наружная укладка. В продаже имеются трубы с вмонтированным внутрь кабелем, или пустым каналом для самостоятельного монтажа нагревательного элемента. Перед самостоятельным выполнением таких работ, лучше просмотреть видео. Например, такое:

Рассмотрим простейший способ укладки кабеля:

  1. Всю протяженность водопровода обмотайте фольгированным скотчем по спирали с шагом в 10 см.
  2. По фольге обмотайте кабель, и укрепите его такой же фольгой сверху. У вас должна получиться спираль из двойной фольги с греющим кабелем в середине.
  3. Для сохранения тепла сверху водопровод обмотайте утеплителем и сантехническим скотчем. Мотать скотч надо внахлест, чтобы сырость не попала внутрь утеплителя.
  4. Провод подключения кабеля выведите из-под фундамента к распределительному щиту через входное отверстие водопровода в дом.

Применение греющего кабеля не только утеплит ваш водопровод, но и отогреет его при случайном замерзании.

Утепление входа в дом

Утепление входа в дом

Утеплить вход водопровода в дом можно с помощью короба, построенного на месте входа трубы под фундамент. В короб укладываете утеплитель и накрываете сверху съемной крышкой. При нежелании портить внешний вид дома коробом, можно использовать канализационную трубу большего диаметра. Трубу разрезаете вдоль на две части и надеваете на водопроводную трубу так, чтобы она оказалась ровно в середине. У вас получился кожух, который вы заполните монтажной пеной. Чтобы грызуны не испортили утеплитель, свою конструкцию покройте бетоном с битым стеклом.

Выполнив теплоизоляцию водопровода, вы можете не бояться прихода даже самой лютой зимы.

Видео

Дополнительно советуем посмотреть видеоматериал об особенностях ввода воды в дом:

Обогрев труб водопровода греющим саморегулирующимся кабелем

Греющий саморегулирующийся кабель применяется при подогреве водопровода, карниза, пола или кровли, а также других элементов, где необходимо предотвратить замерзание воды. Принцип действия такого шнура позволяет выделить три главные сферы применения изделия:

  • для частных нужд (обогрев канализации или водопровода);
  • для коммерческих организаций (обогрев труб, систем пожаротушения);
  • в промышленности (для работы в условиях повышенной опасности).

Понять, какой саморегулирующий греющий кабель относится к определенной сфере, можно по указанному сроку эксплуатации и по материалу матрицы со степенью защиты материала для изоляции.

Выбор производителя

Чтобы греющий кабель прослужил вам не один-два года и соответствовал заявленным параметрам, необходимо приобретать продукцию проверенных торговых марок. Только в этом случае расходы на его покупку будут оправданы. Заслужили доверие следующие производители:

  • Thermo Industri AB – шведский производитель, который является одним из самых крупных в Европе. Уже довольно долгое время компания специализируется именно на выпуске кабельных систем отопления. Такая узкая направленность может гарантировать надлежащее качество продукции и ее надежность. Производственные линии представлены современным оборудованием. Применение современных технологий позволяет производить безопасные в эксплуатации обогревательные системы;
  • Eltrace – французский производитель, который придерживается двух основных критериев готовой продукции – качество и доступная стоимость. Компания выпускает саморегулируемый тип кабеля, который в зависимости от области применения включает две линейки. Tubes-heat – для бытовых и промышленных трубопроводов. Traceco – для любого вида обогревательных систем;
  • Thermon и Raychem — торговые марки, родиной которых является США. К преимуществам их продукции относятся – безопасность и надежность, экономичное потребление электроэнергии, удобный монтаж. Стоит отметить, что саморегулируемый кабель этих фирм имеет сертификат контроля качества международного образца;
  • Devi – производитель из Дании, чья продукция отличается высоким качеством. Изначально компания специализировалась на выпуске нагревательных элементов для промышленных нужд. Но уже в начале 60-х годов была выпущена одна из первых систем обогрева на основе электрического кабеля. Компания имеет большой опыт, что обеспечивает высокую надежность их продукции.

Статья написана для сайта .

Почему необходимо использовать кабельные нагреватели?

Многие расположенные снаружи протяженные конструкции подвержены образованию льда с последующим возникновением аварийной ситуации:

  1. карнизы крыш. Наледи и сосульки портят кровельное покрытие, а при падении опасны для находящихся внизу людей;
  2. водосточная система. Обледенение вызывает деформацию или обрыв желобов, также нарушается отвод влаги;
  3. крыльцо, пешеходные дорожки. Становятся скользкими, что приводит к травмированию людей;
  4. водопровод, канализация, прочие трубопроводы, резервуары. Ледяная пробка закупоривает магистраль, а при сильном обледенении конструкция разрушается (вода при замерзании расширяется).

При помощи греющих кабелей устраивают полы с подогревом. В отличие от водяного «теплого пола» такая система проще в монтаже и не грозит протечками.

Стоит ли устанавливать терморегулятор

В наше время вопросы экономии средств семейного бюджета выходят на первый план, поэтому переплачивать никто не будет, а это означает, что без терморегулятора работа системы подогрева водопроводных труб окажется неэффективной и затратной. Терморегулятор включает систему при температуре +3 градуса и выключает ее при температуре +13 градусов.

При подаче воды из скважины, ее температура не достигнет значения +13 градусов, поэтому система будет работать круглый год. В летний период обогрев можно взять и отключить, а вот весной и осенью, когда сохраняется большая вероятность заморозков, этого не сделаешь.

Как ни крути, а в любом случае терморегулятор просто необходим. Если на нем выставить температуру отключения порядка +5 градусов, то за электрическую энергию придется платить мизер. Кроме этого, заметно увеличивается долговечность системы обогрева, поскольку кабеля имеют определенный рабочий ресурс. Чем меньше они будут работать, тем более на максимуме, тем на дольше их хватит.

Вам будет интересно  Цилиндры минераловатные для труб в Екатеринбурге

Греющий кабель для водопровода — схема подключения к терморегулятору

Естественно, что в таком случае придется правильно расположить датчик температуры. Он должен плотно прилегать к трубе, но при этом его следует надежно изолировать от самого нагревательного элемента.

Как правило, терморегулятор устанавливается в помещении. Подключается устройство к домовому электрощитку посредством защитного автомата, ампер на 6 и УЗО, с током утечки не больше 30 мА.

Греющий кабель подключается к определенным клеммам, расположенным на корпусе терморегулятора. Если включено несколько кабелей, то их подключают параллельно. Датчик температуры подключается на другие контакты. Как правило, на корпусе прибора имеется соответствующая маркировка, а в паспорте имеется схема подключения, поэтому разобраться совсем не сложно. Если на приборе маркировки нет, то такое изделие лучше не покупать, поскольку оно не соответствует всем требованиям. Скорее всего, что его изготовили не законно.

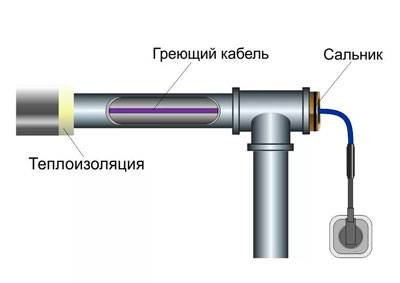

Как смонтировать саморегулирующийся греющий кабель внутрь водопроводной трубы


Watch this video on YouTube

Подключение греющего кабеля


Watch this video on YouTube

Виды проводов

Существует несколько видов кабеля, применяемых для подогрева трубопровода, которые имеют различные технические характеристики и способы монтажа, что позволяет использовать тот или иной тип в зависимости от технического задания.

Принцип работы греющего шнура достаточно прост: электрический ток нагревает трубу до плюсовой температуры, не позволяя замерзнуть проходящей жидкости. Кабель, применяемый для обогрева, может быть:

  • Экранированный, имеющий металлическую оплетку, использующуюся в качестве дополнительной защиты от механических повреждений.
  • Неэкранированный, с двойной изоляцией.
  • Зональный. Точечный нагрев определенных участков.
  • Саморегулирующийся. Пара медных токопроводящих жил и между ними рабочая матрица.
  • Резистивный, одно- или двухжильный.

Наиболее эффективно использование наружного обогрева в сочетании с применением теплоизоляционных материалов, которые позволяют уменьшить тепловые потери. Эффективно обогреваются канализационные системы, изготовленные из металла и пластика практически любого диаметра.

Специальная теплоизоляция

Принцип действия применяемых сегодня всех видов теплоизоляционных материалов одинаков. Роль теплоизолятора в каждом из них играет воздух, которым заполнено всё внутреннее пространство утеплителя. Поэтому выбор его конкретного типа зависит лишь от удобства монтажа и месторасположения магистрали водоснабжения.

Обогрев труб водопровода греющим саморегулирующимся кабелем Монтаж греющего кабеля внутри трубы: инструкции по установке + советы по выбору Как подключить греющий кабель - 3 способа при обогреве водопровода. Установка нагревательного греющего кабеля для труб. | монтаж, расчёт и подключение греющего кабеля водопровода своими руками. Виды и монтаж греющего кабеля для водопровода внутри трубы Монтаж греющего кабеля внутри трубы: пошаговый инструктаж + рекомендации по выбору лучшего кабеля Греющий кабель для водопроводных труб: монтаж и подключение | инженер подскажет как сделать Греющий кабель для водопровода: виды, как выбрать и правильно установить Установка нагревательного греющего кабеля для труб. | монтаж, расчёт и подключение греющего кабеля водопровода своими руками. Греющий кабель для водопровода. монтаж внутри и снаружи трубы

Многофункциональным считается утепление водопровода частного дома и дачи с использованием пакли или минеральной ваты. Эти материалы, впитывая из воздуха определённое количество влаги, значительно разбухают и приобретают способность герметизировать появившиеся в трубах разрывы. Чтобы трубопровод функционировал зимой в оптимальных условиях, достаточно будет пятисантиметрового слоя утеплителя такого типа.

Чтобы утепление минеральной ватой было качественным, толщина материала должна быть не меньше 5 см

Срок эксплуатации пакли такой: 8-12 лет. Но применение натуральной масляной краски способствует увеличению этого промежутка времени в 2 раза. Паклю и минеральную вату необходимо покрывать гидроизолирующими составами или дополнительным слоем гидроизоляции. В последнем случае подойдёт всё тот же рубероид. Из недостатков такого способа эксперты выделяют высокую трудоёмкость работ. Как следствие — высокая стоимость созданной системы утепления.

Относительно недавно был разработан способ утепления водопровода частного дома или дачи с использованием вспененного полиэтилена. На сегодняшний день это один из лучших теплоизоляторов. Радует не только удобство использования, но и невысокая цена. Из других достоинств такого утеплителя можно выделить:

  • хорошо переносит температурные перепады;
  • не подвержен гниению;
  • устойчив к воздействию влаги;
  • продолжительный срок эксплуатации: 25…50 лет.

Выпускается такой утеплитель в виде двух полуцилиндров, тоже называемых скорлупами.

Греющий кабель для водопровода своими руками

Для обустройства водяных магистралей на дачных участках или при прокладке труб для полива огорода можно использовать кабель самодельного типа. В основе конструкции лежит полевой телефонный кабель типа П-274М (имеющий прозвище “полевка”).

Шнур имеет жесткую металлическую жилу и прочный изолятор, что позволяет использовать материал для внешнего и внутреннего обогрева трубопроводов. Применять кабель для магистралей водоснабжения жилого дома не рекомендуется. Поскольку используемый изолятор не относится к пищевым материалам.

Если предполагается провести кабель в трубе, то полевой провод разделяется на жилы, которые затем складываются и свиваются в общий шнур. Герметичный ввод обустраивается при помощи гибкого шланга или иного резинотехнического изделия, дополнительная защита обеспечивается герметиками или эпоксидной смолой.

Все соединения электрической проводки изолируются и защищаются от проникновения влаги, в цепи коммутации предусматривается защитный предохранитель. Установка самодельного обогревателя предохраняет трубы от обледенения и снижает образование конденсата на внешней поверхности.

В результате металлические трубопроводы имеют увеличенный срок эксплуатации, что позволяет снизить затраты на содержание водопровода на приусадебном участке.

Смотрите видео, как простой провод сделать тёплым:

Что собой представляет саморегулирующийся греющий кабель

Саморегулируемый кабель — это тот же электрический проводник, но усовершенствованная его модель. По устройству он более сложный, чем обычный провод.

Греющий регулирующий кабель — полимерная матрица, с помощью неё, под влиянием внешних температур, происходит смена сопротивления, соответственно количества тепла, которое он выделяет.

Нагревательный элемент — две луженые медные жилы, которые покрыты графитовым пластичным составом, с добавлением полупроводникового полимера. Так образуется саморегулирующаяся матрица, которая замыкает медные жилы.

Нагревательный элемент изолируется фторполимерным термопластом, который так же защищает его от влаги. Далее идёт медная экранированная оплётка, она оберегает от механического воздействия, выступает в качестве заземления.

Наружная оболочка изготавливается из различного материала. Каждый вид предназначен для конкретных эксплуатационных условий. При стандартных условия — полиолефиновый пластик, если среда агрессивная — фторполимер.

Обрабатывается матрица и оболочка провода путём радиационной сшивки.

Какие характеристики важны для выбора тёплого кабеля

Перед тем, как выбрать греющий провод, необходимо обратить внимание на следующие факторы:

  • на диаметр магистрали и протяженность участка, нуждающегося в обогреве;
  • на минимальную температуру грунта на глубине залегания водопроводной магистрали.

Для правильного расчёта мощности кабеля изучите видеоматериалы:

При подборе кабеля учитывается тип наружной изоляции и температурный класс продукции. Например, для обогрева канализационных стоков используется провод с изолятором из полиолефина. При обустройстве внешней защиты водопроводных труб используется шнур с покрытием из материалов на основе фторполимера (устойчивого к воздействию ультрафиолетового излучения).

Греющий кабель для канализационных труб: виды, как выбрать и правильно провести монтаж Монтаж греющего кабеля для обогрева труб внутри и снаружи. Греющий кабель для водопровода: правильный монтаж и подкючение Греющий кабель для водопровода Монтаж греющего кабеля: как подключить своими руками? Установка нагревательного греющего кабеля для труб. | монтаж, расчёт и подключение греющего кабеля водопровода своими руками. Греющий кабель для водопровода. Греющий кабель для водопровода: монтаж и изготовление своими руками Греющий кабель для водопровода. монтаж внутри и снаружи трубы Утепление водопровода в частном доме своими руками - выбор материала и способа утепления

Стекловата, минеральная вата и пенополистерол

Данный вид производится из отходов стекольной промышленности. Материал обладает соответствующими свойствами и чаще всего применяется для утепления водоснабжения на улице из пластика.

При этом он стоит сравнительно недорого и может закупаться прямо рулонами. Как утеплить водопровод стекловатой? Для этого водопровод, (та часть, что находится в земле) обматывается, а потом все это закрепляется мягкой тонкой проволокой или строительным скотчем.

Можно считать, что теплоизоляция водоснабжения на улице осуществилось, однако данный вид теплоизоляции требует использование дополнительного метода гидроизоляции (покрытие рубероидом), что увеличивает цену работы из-за наличия второго слоя.

Также работая со стекловатой нужно использовать спецодежду, рукавицы и маску. Волокно данного утеплителя очень тонкое, поэтому без труда может проникнуть под кожу или в дыхательные пути.

Их еще в строительных кругах называют «скорлупой». Они легко обрезаются при помощи обычного ножа.

Данные цилиндры зачастую дополнительно покрываются алюминиевой фольгой снаружи, что обеспечит дополнительную защиту от повреждений механического характера во время эксплуатации.

Используя фольгированную скорлупу можно быстро решить вопрос как утеплять водопровод над землей и предотвратить потери тепла.

Если разговор идет о трубах холодного водоснабжения, то в этом случае можно применять скорлупу из пенополистирола, но нужно учитывать, что данный материал горюч, поэтому его нельзя использовать как изоляционный материал в системах горячего водоснабжения.

Перед тем как утеплить водопровод на улице и выбрать подходящий материал, обратите внимание на то, что минеральная вата состоит из мелких ворсинок, которые при работе разлетаются и могут попадать в дыхательные пути, вызывая при этом аллергические реакции и раздражения

Прокладка и подключение

Мы рассмотрели все самые важные вопросы, начиная от принципа действия саморегулирующего греющего кабеля, до вопросов его выбора. Осталось узнать, как осуществляется его установка. Сначала обсудим самый интересный способ – внутри трубы.

Скрытая укладка внутри трубы

Перед нами самая интересная задача – уложить саморегулирующий греющий кабель для водопровода внутри трубы. Находясь в нагретом состоянии, он не даст трубе замерзнуть и лопнуть. Давайте посмотрим, как это делается. Нам понадобятся следующие материалы и инструменты:

Подобная схема подключения требует куда больших усилий, но дает несоизмеримый прирост в КПД

  • Саморегулирующий греющий кабель подходящей длины;
  • Острый нож для снятия изоляции;
  • Термоусадочная пленка для изоляции проводников;
  • Резиновый сальник;
  • Тройник для установки саморегулирующего кабеля внутрь трубы;
  • Фен для усадки пленки;
  • Электрический провод с вилкой.

Для начала определяем место ввода – это может быть внутренний или наружный участок (здесь все индивидуально, смотрим по ситуации).

Конечный участок располагается там, где труба уходит в землю или заходит в другое здание.

Помните, что на всем протяжении не должно быть кранов и вентилей, так как они могут повредить саморегулирующий греющий кабель.

Все работы проводятся до начала заморозков, при положительной температуре – не дожидайтесь, пока появятся первые морозы. Не забудьте заранее перекрыть воду!

Особая муфта, используемая при подключении. Купить можно в любом сантехническом магазине

Если водопроводная труба поднимается из пола и отправляется дальше по горизонтали, то это облегчит прокладку – режем трубу и устанавливаем в этом месте тройник.

Далее насаживаем на кончик саморегулирующего греющего кабеля термоусадочную трубку и нагреваем ее строительным феном – этот кончик должен быть надежно герметизирован, чтобы избежать контакта воды и токоведущих частей.
Через верхний отвод заводим в него саморегулирующий греющий кабель, не забыв надеть на него сальник.

Далее проталкиваем кабель на необходимую длину – ее нужно рассчитать заранее и с небольшим запасом. На другом конце нам нужно смонтировать провод с вилкой. Аккуратно снимаем изоляцию и оплетку, чтобы у нас виднелись два проводника – к ним мы припаиваем провод, не забыв надеть на него соединительную муфту из термоусадочного материала (после пайки надеваем ее и обдуваем горячим воздухом из фена).

Обогрев водопровода: обзор лучших способов + технические нюансы Греющий кабель для водопровода, монтаж и подключение своими руками Саморегулирующий греющий кабель для водопровода установка и изоляция 3 способа подключения греющего кабеля к сети при обогреве водопровода. Обогрев водопровода: лучшие варианты обогрева + разбор технических особенностей Греющий кабель для водопровода внутри трубы - как выбрать и установить Саморегулирующий греющий кабель: принцип работы, расчет длины Обогрев водопровода: обзор лучших способов + технические нюансы Греющий кабель для водопровода: как выбрать и самостоятельно правильно смонтировать Как обогреть водопроводную трубу зимой самостоятельно

После того как вы проведете все электрические соединения, необходимо проверить сопротивление с помощью мультиметра – оно должно составлять несколько десятков ом. Если мультиметр показывает короткое замыкание, извлеките саморегулирующий кабель и осмотрите его на предмет повреждения

Особенное внимание уделите самой дальней концевой части.

Теперь фиксируем сальник, открываем подачу воды, проверяем отсутствие протечек в месте нашей работы. Если все хорошо, включаем провод с подключенным к нему саморегулирующим греющим кабелем в сеть. Несмотря на то что теперь водопровод защищен от замерзания, настоятельно рекомендуется обмотать трубу теплоизоляцией. Помните, что хорошая защита – это многоступенчатая защита.

Открытая наружная укладка

При необходимости, можно уложить саморегулирующий греющий кабель снаружи водопровода. Им обматывают не только сами трубы, но и установленные на них фланцы, соединительные муфты и вентили. Самый простой вариант – проложить несколько саморегулирующих кабелей параллельно трубе, закрепив их с помощью алюминиевого скотча. Также возможна укладка спиралью или двойной спиралью, что только увеличивает эффективность обогрева.

Крепить греющий кабель при таком подключении – сплошное удовольствие. Главное не скупиться на алюминиемый скотч

Вы можете использовать и двойной способ укладки – один греющий кабель уложить параллельно, а вторым обмотать трубу по спирали. К трубе он приматывается с помощью все того же алюминиевого скотча, колечками через каждые 20-30 см. После того как намотка будет завершена, накладываем скотч на кабель по всей его длине – так мы добьемся максимальной эффективности системы.

Вам будет интересно  Теплоизоляционные цилиндры: особенности и назначение

Некоторые специалисты советуют увеличить эффективность передачи тепла предварительным обматыванием труб фольгой или тем же скотчем.

Теплоизоляция для труб водоснабжения

В широком ассортименте теплоизоляционных материалов не сложно запутаться. Чтобы выбрать оптимальный вариант, нужно, как минимум, знать основные виды и типы, ключевые характеристики и особенности.

Теплоизоляция водопроводных труб выполняется различными утеплителями, которые сгруппированы ниже (в виде классификации) по принципу единства технологии утепления.

Жесткие утеплители

В эту категорию входят пенопласт, пенополистирол (2560-3200 руб/куб) и Пеноплекс (3500-5000 руб/куб), теплоизоляционные свойства и цена зависят от плотности.

Укладка водопроводных труб в короб из пеноплекса

Рулонные утеплители

В этом сегменте представлены: полиэтилен (как дополнительный материал), пенофол фольгированный (50-56 руб/м.кв), вата (минеральная (70-75 руб/м.кв) и стекловата (110-125 руб/м.кв)), поролон мебельный (250-850 руб/м.кв в зависимости от толщины).

Утепление труб водоснабжения рулонной теплоизоляцией также сопряжено с трудностями, которые заключаются в гигроскопичности материала. Т.е. утеплитель теряет свои свойства под воздействием влаги, а значит, имеет более узкую сферу применения, или нуждается в дополнительной защите. Плюс, необходимо продумывать способ крепления утеплителя на трубе.

Маты базальтовые теплоизоляционные и поролон для утепления водопроводных труб

Сегментные (кожуховые) утеплители

Кожух-утеплитель для труб – наиболее прогрессивный вариант теплоизоляции трубопровода. Оболочка для утепления водопроводной трубы обеспечивает максимальную герметичность и как следствие, создает надежный теплоизоляционный слой.

Выделяют разновидности сегментных утеплителей:

Скорлупы из пенопласта для утепления водопроводных труб жесткие (теплоизоляционный кожух для труб – скорлупа из пенополистирола (ППУ) или вспененного пенопласта. Цена от 190 руб/м.п, зависит от толщины и диаметра цилиндра);

Способы обогрева водопровода

Другим способом обогрева системы считается обогрев с помощью различных энергоисточников. Выделяют разные виды обогрева.

С помощью циркуляции жидкости

Вода, как источник энергии, применяется давно. Она должна иметь более высокую температуру, чем утепляемый участок трубопровода. При постоянном замещении холодной воды на теплую, трубы не замерзают. Метод называют «приоткрытым краном», вода по трубам движется медленно, постоянно. В частных домах время от времени организуют подачу теплой воды по системе вместо холодной. При центральном водоснабжении следует периодически небольшими объемами сливать теплую воду, таким образом замещать холодную.

Внимание! В этих целях можно применять специальный резервуар в доме, выступающий, как отстойник, воду из него можно использовать для бытовых нужд. При перекачке воды из скважины следует чаще подключать насосное оборудование

Чтобы хранить воду, устанавливают бак для воды. Можно установить систему самотека воды обратно в скважину. Если конструкция имеет детали из металла, то данный метод не подходит. При смене воздуха, жидкости быстрее образуется коррозия на элементах, поэтому будет снижаться качество воды

При перекачке воды из скважины следует чаще подключать насосное оборудование. Чтобы хранить воду, устанавливают бак для воды. Можно установить систему самотека воды обратно в скважину. Если конструкция имеет детали из металла, то данный метод не подходит. При смене воздуха, жидкости быстрее образуется коррозия на элементах, поэтому будет снижаться качество воды.

Как выбрать и установить кабель для обогрева водопровода. Греющий кабель для водопровода: правильный монтаж и подкючение Греющий кабель для водопровода Греющий кабель для водопровода: как выбрать и подключить по схеме самостоятельно - vodatyt.ru Греющий кабель для водопровода: виды и описание, особенности монтажа, греющего кабеля своими руками Греющий кабель для водопровода: виды, как выбрать и правильно установить Греющий кабель для канализационных труб: виды, как выбрать, какой лучше и почему Когда замерзает вода (дача, загородный дом и т.п.)- обогревающий кабель внутрь трубы 10 глупых ошибок при монтаже греющего кабеля для обогрева труб. Как правильно утеплять трубы водоснабжения: способы, материалы, монтаж

Если воду добывают из скважины, то сам источник требует теплоизоляции, как водопроводных труб. При длительных периодах простоя жидкости, что приводит к замерзанию труб, то кроме утепляющего материала следует использовать иные обогревающие методы.

Электрический кабель

Как способ обогрева подземного водопровода используют электрический кабель. Его протягивают снаружи трубопровода, либо внутри труб. Обогрев происходит при выделении электричеством тепловой энергии. Если кабель проложен внутри трубы, то он имеет более высокий уровень коэффициента полезного действия, потому что напрямую прогревает жидкость.

Установить данные способы прокладки кабеля одинаково сложно. Кабель для внутреннего обогрева продается с муфтой для установки на конце. Кабель подводят с помощью тройника. Снаружи трубы кабель прикрепляют алюминиевым скотчем, трубу прячут в скорлупу для утепления для сохранения тепла внутри конструкции.

С кабелем обогрева резистивного типа следует монтировать термостат, чтобы автоматически регулировать работу кабеля, так будет экономиться электричество. При саморегулирующем кабеле нет надобности монтировать устройство, регулирующее температуру. Некоторые производители выпускают трубопрокаты, имеющие утеплитель, твердую оболочку из материала, который не впитывает воду, также внутренний кабель, чтобы обогревать систему. Данные конструкции облегчают монтажные работы, но строят они дороже, чем приобретать все детали в отдельности.

Обогрев теплым воздухом

Действенный метод для обогрева – применение теплого воздуха, поступающего из помещения. Выделяют виды циркуляции воздуха: принудительный тип и естественный тип. Оба варианта требуют укладки труб в закрытые лотки, либо трубы, имеющие большее сечение.

При циркуляции воздуха естественным способом, трубы водопровода помещают в другую трубу, проводя теплоизоляцию с наружной стороны. Труба выходит в дом, воздух медленно поступает в трубопровод, передавая тепло из подвального помещения, или нижнего этажа строения.

При принудительном типе циркуляции на трубопровод воды монтируют пару швеллеров в форме П, по ним поступает воздух. Профили утепляют, сверху надевают трубу для защиты от сдавливания грунтом. Эти трубы в конце обогреваемого трубопровода следует соединить, чтобы получить замкнутую циркуляцию, у которой выход с входом находится в помещении. Воздух подают посредством работы фена.

Принцип работы греющего кабеля для водопровода

Подогрев наружных трубопроводов очень распространен во многих регионах России. Греющий кабель для водопровода, может устанавливаться как внутри трубы так и снаружи, и по своей сути является простым проводом. А благодаря наличию сопротивления, использована одна из возможностей проводника из металла – пропуская через себя электрический ток металл имеет способность нагреваться.

Соответственно, чем выше уровень сопротивления, тем больше нагреется устройство. Понятно, что саморегулирующийся электропровод должен защищаться хорошей гидроизоляцией, ведь он находиться в воде.

Включают греющий кабель при температуре + 5 градусов внутри водопровода. При снижении температуры окружающей среды, сопротивление на проводе повышается, таким образом, в водопроводе поддерживается нужная температура воды.

Купить данный кабель можно различной протяженности. Это могут быть виды от двух до двадцати метров. Они позволяют прогревать проводом часть водопровода, или всю магистраль, если она расположена в зоне промерзания.

С первого взгляда такой кабель кажется очень простым приспособлением, который можно установить своими руками, и осуществить эффективное прогревание водопровода. Но, для того, чтобы правильно выбрать и смонтировать греющий кабель внутри трубы, необходимо внимательно изучить всю информацию, которая будет изложена ниже.

Способы установки греющего контура

Водонагревательные термокабели монтируются двумя способами – снаружи и внутри трубы, каждый из них имеет свои плюсы и минусы. Преимущества первого варианта состоят в следующем:

  • проводник не перекрывает часть проточного сечения магистрали;
  • этим способом проще устроить обогрев протяженных участков и запорной арматуры;
  • не нужно ставить и обслуживать специальные узлы для ввода кабеля внутрь трубопровода.

Наружный электроподогрев требует большей мощности элементов. Если изнутри принято укладывать провод с теплоотдачей 10—13 Вт/м, то нагревать трубу извне придется кабелем мощностью 15—40 Вт/м, что снижает экономичность системы.

Второй неприятный момент – сложность ремонта изделий, зарытых в траншее. Не исключено, что для определения места неисправности придется откопать всю магистраль. И наоборот, при заделке порыва или замене труб можно случайно повредить кабельный нагреватель.

Греть трубопровод изнутри не только экономичнее, но и практичнее с точки зрения обслуживания. Правда, для герметичного запуска проводника внутрь придется поставить дополнительный проходной узел. Опять же, при большой протяженности уличного водопровода нужно нарастить диаметр трубы только для того, чтобы успешно протолкнуть кабель. А если на магистрали предусмотрена задвижка или кран, то внутренний монтаж и вовсе не возможен.

Инструкция по наружному монтажу

Чтобы сделать внешний водогрейный контур, кроме самих проводов понадобятся средства крепления – алюминиевый скотч и пластиковые хомутики – затяжки. Работы выполняются в таком порядке:

  1. Вдоль нижней части трубы, куда планируется крепить греющий кабель для водопровода, наклейте полосу алюминиевого скотча. Она послужит хорошим распределителем тепла.
  2. Плоский саморегулируемый проводник приложите к трубопроводу без перекручивания и зафиксируйте сверху второй полоской фольги.
  3. Закрепите нагревательный элемент, притянув его к магистрали хомутами через каждые 20 см, как показано ниже на фото.
  4. Для защиты запорной арматуры от холода необходимо оставить припуск в виде свисающей петли и продолжить монтаж прямого участка. Потом петлей обмотайте кран или задвижку, проклейте скотчем и прикрепите хомутиками.

На водопроводные магистрали, идущие по улице, лучше укладывать кабель в виде спирали, обеспечивая более эффективный обогрев. То же касается труб большого диаметра, когда спиральный монтаж становится выгоднее, чем прокладка 3—4 прямых линий. Технология крепления остается неизменной – наклеивание фольги и фиксация хомутами производится на всех типах труб – пластмассовых и металлических.

Как подключить греющий кабель для водопровода к сети своими руками Выбираем греющий кабель для водопровода и монтируем по инструкции своими руками Греющий саморегулирующийся кабель для водопроводных труб Утепление труб водоснабжения в частном доме Как сделать утепление водопровода в частном доме своими руками Обогрев труб водопровода греющим саморегулирующимся кабелем Греющий кабель для водопровода: как выбрать и подключить по схеме самостоятельно - vodatyt.ru Греющий кабель для водопровода, монтаж и подключение своими руками Греющий кабель для водопровода: виды и описание, особенности монтажа, греющего кабеля своими руками Монтаж греющего кабеля внутри трубы: пошаговый инструктаж + рекомендации по выбору лучшего кабеля

Последний этап – тепловая изоляция трубопровода, без которой его подогрев теряет всякий смысл. Для утепления применяются рукава из вспененного полиэтилена либо скорлупы из пенопласта. Перед устройством теплоизоляционного слоя не забудьте проверить работоспособность кабельного нагрева ваших коммуникаций. Подробнее процесс показан в видеосюжете:

Встраиваем контур в трубу

Чтобы успешно протолкнуть нагревательный кабель в трубопровод, следует подобрать готовый проходной комплект нужного диаметра. Он включает в себя такие детали:

  • корпус с наружной либо внутренней резьбой;
  • резиновый сальник;
  • 2 бронзовых шайбы;
  • полая прижимная гайка.

Узел устанавливается в том месте, где водопровод делает поворот на 90°, только вместо колена в этой точке монтируется тройник. Также очень желательно, чтобы все повороты на подводящей магистрали были выполнены естественным путем – за счет допустимого изгиба трубы (исключая стальную и полипропилен). Когда на линии нет фитингов, проталкивать греющий проводник гораздо проще, как и вытащить для ремонта.

Монтаж ведется в такой последовательности:

  1. Поставьте на повороте водяной магистрали тройник из латуни.
  2. По возможности распрямите скрученный кабель и натяните на него детали в таком порядке: гайка, первая шайба, уплотнительный сальник, вторая шайба.
  3. Вкрутите корпус проходного узла в тройник, вставьте туда провод и протолкните его на требуемую глубину.
  4. Вложите в гнездо шайбы вместе с сальником и затяните гайку.

Очередность установки деталей

Здесь важно собрать все детали в правильном порядке, причем до разделки кабеля и установки концевой муфты, иначе сложно натянуть сальник. По отзывам на форумах, такой способ обогрева коммуникаций довольно часто практикуется на вводах в каркасные дома, построенные на свайных фундаментах

Тонкости монтажных работ продемонстрированы в очередном видео:

Устройство

Конструктивно греющий кабель саморегулирующего типа сложнее резистивного кабеля постоянной мощности. Он содержит полимерную матрицу, которая изменяет сопротивление под действием внешней меняющейся температуры, в результате чего изменяется количество выделяемой тепловой энергии.

На рис. 1 представлено схематическое изображение саморегулирующегося греющего кабеля.

Нагревательная часть кабеля состоит из двух луженых медных жил (1

), залитых пластичной смесью графита с полупроводниковым полимером, образующей саморегулирующуюся матрицу (2 ). Токопроводящие медные жилы замыкаются через матрицу.

Изолирующий слой нагревательной части (3

), выполненный из фторполимерного термопласта, одновременно защищает ее от воды. Экранирующая оплетка из луженой меди (4 ) служит для заземления кабеля, механической и электрической защиты. Наружная оболочка (5 ) выполняется, в зависимости от условий эксплуатации нагревательного кабеля, из разных материалов. Для простых условий эксплуатации применяется оболочка из полиолефинового пластиката. Для сложных эксплуатационных условий (агрессивная среда, конденсат, ультрафиолетовое излучение и др.) используется фторполимер.

Обработка матрицы и внешней оболочки саморегулируемого кабеля производится методом радиационного сшивания.

Источник https://montagtrub.ru/uteplenie-kanalizatsionnyih-trub-naruzhnoy-kanalizatsii/

Источник https://kakpravilnosdelat.ru/kak-uteplit-vodoprovodnuyu-trubu/

Источник https://dismeg.ru/kak-uteplit-vodoprovod-s-pomosu-greusego-kabela-raznovidnosti-montaz/
