Сделать ветровой генератор своими руками. Ветряки для дома своими руками – какая модель самая подходящая? Правильный уход за самодельным ветряком

Оплата электроэнергии на сегодняшний день занимает немалую долю в затратах на содержание жилища. В многоквартирных домах, единственный способ экономии — переход на энергосберегающие технологии, и оптимизация расходов по многотарифным схемам (ночной режим оплачивается по сниженным ценам). А при наличии приусадебного участка можно не только сэкономить на потреблении, но и организовать для частного дома самостоятельное энергообеспечение.

Это нормальная практика, которая зародилась в Европе и северной Америке, а последние пару десятилетий активно внедряется и в России. Однако оборудование для автономного энергоснабжения достаточно дорогое, окупаемость «в ноль» наступает не раннее, чем спустя 10 лет. В некоторых государствах, можно возвращать энергию в общественные сети по фиксированным тарифам, это сокращает время окупаемости. В Российской Федерации для оформления «кэшбека» требуется пройти ряд бюрократических процедур, поэтому большинство пользователей «бесплатной» энергии предпочитают строить ветряной генератор своими руками, и пользоваться им только для личных нужд.

Правовая сторона вопроса

Самодельный ветрогенератор для дома не попадает под запреты, его изготовление и применение не влечет за собой административного либо уголовного наказания. Если мощность ветряного генератора не превышает 5 кВт, он относится к бытовым устройствам, и не требует никаких согласований с местной энергетической компанией. Тем более, не требуется уплачивать какие-либо налоги, если вы не получаете прибыль при продаже электроэнергии. Кроме того, самодельный генерирующий ветряк даже с такой производительностью, требует сложных инженерных решений: смастерить его на тек просто. Поэтому мощность самоделки редко превышает 2 кВт. Собственно, этой мощности обычно достаточно для энергоснабжения частного дома (конечно, если у вас нет бойлера и мощного кондиционера).

В данном случае, речь идет о федеральном законодательстве. Поэтому перед принятием решения об изготовлении ветряка своими руками, не лишним будет проверить наличие (отсутствие) субъектовых и муниципальных нормативных правовых актов, которые могут накладывать некоторые ограничения и запреты. Например, если ваш дом расположен на особо-охраняемой природной территории, использование ветровой энергии (а это природный ресурс) может потребовать дополнительных согласований.

Проблемы с законом могут возникнуть при наличии беспокойных соседей. Ветряки для дома относятся к индивидуальным постройкам, поэтому на них также распространяются некоторые ограничения:

Разновидности генераторов

Прежде чем решить, как сделать ветрогенератор своими руками, рассмотрим особенности конструкции:

По расположению генератора устройство может быть горизонтальным или вертикальным

По номиналу генерируемого напряжения

Типовые примеры самодельных ветрогенераторов

Устройство ветрогенератора одинаковое, вне зависимости от выбранной схемы.

  • Пропеллер, который может быть установлен как непосредственно на вал генератора, так и с помощью ременной (цепной, шестеренной передачи).
  • Собственно генератор. Это может быть готовое устройство (например, с автомобиля), либо обычный электродвигатель, который при вращении вырабатывает электроток.
  • Инвертор, регулятор напряжения, стабилизатор — в зависимости от выбранного напряжения.
  • Буферный элемент — аккумуляторные батареи, обеспечивающие непрерывность генерации, вне зависимости от наличия ветра.
  • Установочная конструкция: мачта, кронштейн для монтажа на крыше.

Пропеллер

Можно изготовить из любого материала: хоть из пластиковых бутылок. Правда гибкие лопасти существенно ограничивают мощность.

Достаточно вырезать в них полости, для забора ветра.

Неплохой вариант — ветряк бытового из кулера. Вы получаете готовую конструкцию с профессионально выполненными лопастями и сбалансированным электродвигателем.

Аналогичная конструкция изготавливается из охладителя компьютерных блоков питания. Правда мощность такого генератора мизерная — разве что зажечь лампу на светодиодах, или зарядить мобильный телефон.

Тем не менее, система вполне работоспособна.

Неплохие лопасти получаются из алюминиевых листов. Материал доступен, его несложно отформовать, пропеллер получается достаточно легким.

Если вы создаете роторный пропеллер для вертикального генератора, можно воспользоваться жестяными банкам, разрезанными вдоль. Для мощных систем применяются половинки стальных бочек (вплоть до объема 200 литров).

Разумеется, придется с особой тщательностью подойти к вопросу надежности. Мощный каркас, вал на подшипниках.

Генератор

Как говорилось выше, можно использовать готовый автомобильный, или электродвигатель от промышленных электроустановок (бытовой техники). В качестве примера: ветрогенератор из шуруповерта. Используется вся конструкция: двигатель, редуктор, патрон для крепления лопастей.

Компактный генератор получается из шагового двигателя принтера. Опять же, мощности хватает лишь на питание светодиодного светильника или зарядного устройства смартфона. На природе — незаменимая вещь.

Если вы с паяльником «на ты», и неплохо разбираетесь в радиотехнике — генератор можно собрать самостоятельно. Популярная схема: ветрогенератор на неодимовых магнитах. Преимущества конструкции — можно самостоятельно рассчитать мощность под ветровую нагрузку в вашей местности. Почему неодимовые магниты? Компактность при высокой мощности.

Можно переделать ротор имеющегося генератора.

Либо создать собственную конструкцию, с изготовлением обмоток.

Эффективность такого ветряка на порядок выше, чем при использовании схемы с электродвигателем. Еще одно неоспоримое преимущество — компактность. Неодимовый генератор плоский, и его можно разместить непосредственно в центральной муфте пропеллера.

Мачта

Изготовление этого элемента не требует познаний в электронике, но от его прочности зависит жизнеспособность всего ветрогенератора.

Например, мачта высотой 10–15 метров требует грамотно рассчитанных растяжек и противовесов. Иначе сильный порыв ветра может завалить конструкцию.

Если мощность генератора не превышает 1 кВт, вес конструкции не такой большой, и вопросы прочности мачты отходят на второй план.

Самодельный ветрогенератор — не такая сложная конструкция, как может показаться на первый взгляд. С учетом высокой стоимости заводских изделий, можно изрядно сэкономить, изготовив домашнюю ветряную электростанцию и вполне доступных материалов. С учетом небольших затрат на создание ветряка, окупится он достаточно быстро.

Видео по теме

Технология изготовления домашней ветроэлектростанции (простой ветряк).

Технология изготовления домашней ветроэлектростанции (простой ветряк ) . Потребность в электроэнергии появляется сразу, как только мы становимся обладателями садового участка или дома в сельской местности. В этом случае на помощь могут придти индивидуальные электростанции, как работающие на нефтепродуктах, так и использующие энергию ветра, воды и т.п., но купить такие электростанции негде – их нет в продаже. Наиболее экологически чистый источник – ветер. Одну из таких электростанций можно сделать вручную, например ветроэлектростанцию (ВЭС) . С помощью пропеллера электрогенератором, который заряжает аккумулятор через выпрямительное устройство. ВЭС использует восполняемый и бесплатный источник энергии и не нуждается в постоянном присмотре. Однако электроэнергия вырабатывается крайне неравномерно – только в ветреную погоду. Впрочем, малые ветросиловые установки (ветроагрегаты) , подключенные к аккумуляторной батарее, этот недостаток почти компенсируют.

Ветроэлектростанции в заводских условиях, как правило, производятся лопастные пропеллерные двигатели. В отличие от роторных, лопастные ветроэлектростанции имеют преимущество – более высокий КПД. Но лопастные двигатели гораздо сложнее изготовить, поэтому если Вы хотите сделать ветроэлектрогенератор своими руками, а проще – самодельную ветроэлектростанцию, специалисты советуют изготавливать именно роторные двигатели.

Рис. 1. Схема роторной ветроэлектростанции :

1 — лопасти
2 — крестовина
3 — вал
4 — подшипники с корпусами
5 — соединительная муфта
6 — силовая стойка (швеллер № 20)
7 — редуктор
8 — электрогенератор
9 — растяжки (4 шт.)
10 — лестница.

Важно: роторный двигатель нужно поднять не менее чем на 3-4 метра над землей. Тогда ротор будет находиться в зоне свободного ветра, а помехи от рядом стоящих строений останется ниже его. , поднятая над землей будет выполнять еще одну функцию — функцию молниеотвода, а для местности с невысокими строениями это немаловажно.

В конструкции, разработанной В. Самойловым, ротор состоит из 4 лопастей, это обеспечивает ему более равномерное вращение. Ротор – одна из самых важных частей ветряка. Его конструкция и размеры лопастей играют особую роль – от их расположения и конструкции зависит мощность и скорость вращения вала приводящего в движение редуктор ветряной электростанции. Чем больше рабочая площадь лопастей, которые образуют обтекаемую поверхность, тем меньше количество оборотов ротора.

Рис. 3. Двухъярусное роторное колесо:

1 — подшипник
2 — корпус подшипника
3 — дополнительное крепление вала четырьмя растяжками
4 — вал.
Ротор совершает обороты благодаря аэродинамической несимметричности. Ветер, дующий поперек оси ротора, «соскальзывает» с округлой части лопасти и попадает в ее противоположный «карман». Разница в аэродинамических свойствах округлой и вогнутой поверхностей создает тягу, которая, вращает ротор. Такой двигатель имеет больший крутящий момент. Мощность ротора диаметром 1 м превышает мощность пропеллера с тремя лопастями диаметром 2 м.
При порывах ветра роторные ветродвигатели, работают более стабильно, чем винтовые. И еще не маловажный факт, роторы работают более плавно, издают меньше шума, работают при любом направлении ветра без дополнительных приспособлений, но минус в том, что скорость их вращения ограничена 200-500 об/мин.
Но увеличение оборотов асинхронного генератора не даст рост напряжения. Поэтому мы не будем рассматривать автоматическое изменение угла лопастей ротора для различных скоростей ветра.
Есть разные виды роторных ветроэлектроэлектростанций которые можно сделать своими руками. Вот некоторые из них:

Примеры роторных колес.

Четырехлопастное роторное ветряное колесо, КПД до 15%. Двухъярусное роторное колесо проще в изготовлении, имеет более высокий КПД (до 19%), а также развивает большее число оборотов в сравнении с четырехлопастным. Но, для того чтобы сохранить надежность установки, целесообразно увеличивать диаметр вала. У ротора Савониуса меньшее количество оборотов по сравнению с двухлопастным ротором. Его КПД не превышает 12%. Такой двигатель, в основном применяется для привода поршневых агрегатов (насосов, помп и т.д.). Карусельное ветряное колесо — одна из самых простейших конструкций. Этот ротор способен развивать сравнительно низкие обороты и имея малую удельную мощность, имеет КПД не более 10%.

Мы рассмотрим ветроэлектростанцию которую можно сделать своими руками , собранную на основе четырехлопастного ротора. Энергию ветра можно использовать и в качестве етряного насоса для воды , как отдельную установку или совмещенную с электростанцией.

Лопасти ветроколеса можно сделать из железной 100, 200 литровой бочки. Ее необходимо разрезать «болгаркой», не рекомендуют резать бочку любой сваркой, так как свойства метала по шву резки очень сильно изменяться. Усиливать края изготовленной лопасти можно, закрепив на них прутья арматуры или полосками металла диаметром от 6 до 8 мм.
Лопасти первого ротора закрепляем на двух крестовинах двумя болтами М12-М14. Верхняя крестовина изготавливается из стального листа толщиной 6-8 мм. Между бортами лопастей и валом ротора необходим зазор 150 мм. Нижнюю крестовину нужно сделать более прочной, так как на нее приходится основной вес лопастей. Для ее изготовления, берем швеллер длиной не менее 1 м (это зависит от применяемой бочки), со стенкой 50-60 мм
Мачта и основной вал.
В предлагаемой ветро-электроустановке рама из уголка для крепления электрогенератора закреплена на стойке, которая изготовлена из швеллера. Нижний конец стойки соединен с угольником, забитым в землю. Вал ротора целесообразней собрать из двух составляющих, это даст Вам удобство при расточке его концов под подшипники. Подшипники (в корпусах (буксах)),
соответствующие по размерам валу, крепятся на швеллере болтами. Части вала соединяют между собой. Диаметр вала должен составлять не менее 35-50 мм.
К одной из полок швеллера самодельной ветроэлектростанции привариваем отрезки трубы длиной 500 мм м диаметром 20 мм, которые будут выполнять роль лестницы. Стойку вкапываем в землю не менее, чем на 1200 мм, а также для дополнительной устойчивости закрепляем ее 4-мя растяжками. Для защиты от коррозии, энергоустановку необходимо покрасить краской основой которой является олифа.

Рис. 4. Возможные схемы крепления роторов к вертикальному валу:

а, б — карусельные колеса;
в — ротор Савониуса.
Нижняя часть рисунка.Лопасть ветряка, сделаная
из 1/4 бочки и схема разреза:
1 — отверстие крепления к крестовине
2 — усиление борта
3 — контур лопастей.

Зачастую у владельцев частных домов возникает идея о реализации системы резервного электропитания . Наиболее простой и доступный способ — это, естественно, или генератор, однако многие люди обращают свой взгляд на более сложные способы преобразования так называемой даровой энергии ( излучения, энергии текущей воды или ветра) в .

Каждый из этих способов имеет свои достоинства и недостатки. Если с использованием течения воды (мини-ГЭС) все понятно — это доступно только в непосредственной близости от достаточно быстротекущей реки, то солнечный свет или ветер можно использовать практически везде. Оба этих метода будут иметь и общий минус — если водяная турбина может работать круглосуточно, то солнечная батарея или ветрогенератор эффективны только некоторое время, что делает необходимым включение аккумуляторов в структуру домашней электросети.

Поскольку условия в России (малая длительность светового дня большую часть года, частые осадки) делают применение солнечных батарей неэффективным при их современных стоимости и КПД, наиболее выгодным становится конструирование ветрового генератора . Рассмотрим его принцип действия и возможные варианты конструкции.

Так как ни одно самодельное устройство не похоже на другое, эта статья — не пошаговая инструкция , а описание базовых основ конструирования ветрогенератора.

Общий принцип работы

Основным рабочим органом ветрогенератора являются лопасти, которые и вращает ветер. В зависимости от расположения оси вращения ветрогенераторы делятся на горизонтальные и вертикальные:

  • Горизонтальные ветрогенераторы наиболее широко распространены. Их лопасти имеют конструкцию, аналогичную пропеллеру самолета: в первом приближении это — наклонные относительно плоскости вращения пластины, которые преобразуют часть нагрузки от давления ветра во вращение. Важной особенностью горизонтального ветрогенератора является необходимость обеспечения поворота лопастного узла сообразно направлению ветра, так как максимальная эффективность обеспечивается при перпендикулярности направления ветра к плоскости вращения.
  • Лопасти вертикального ветрогенератора имеют выпукло-вогнутую форму. Так как обтекаемость выпуклой стороны больше, чем вогнутой, такой ветрогенератор вращается всегда в одном направлении независимо от направления ветра, что делает ненужным поворотный механизм в отличие от горизонтальных ветряков. Вместе с тем, за счет того, что в любой момент времени полезную работу выполняет только часть лопастей, а остальные только противодействуют вращению, КПД вертикального ветряка значительно ниже, чем горизонтального : если для трехлопастного горизонтального ветрогенератора этот показатель доходит до 45%, то у вертикального не превысит 25%.

Поскольку средняя скорость ветров в России невелика, даже большой ветряк большую часть времени будет вращаться достаточно медленно. Для обеспечения достаточной мощности электропитания от должен соединяться с генератором через повышающий редуктор, ременной или шестеренчатый. В горизонтальном ветряке блок лопасти-редуктор-генератор устанавливается на поворотной головке, которая дает им возможность следовать за направлением ветра. Важно учесть, что поворотная головка должна иметь ограничитель, не дающий ей сделать полный оборот, так как иначе проводка от генератора будет оборвана (вариант с использованием контактных шайб, позволяющих головке свободно вращаться, более сложен). Для обеспечения поворота ветрогенератор дополняется направленным вдоль оси вращения рабочим флюгером.

Наиболее распространенный материал для лопастей — это ПВХ-трубы большого диаметра, разрезаемые вдоль. По краю к ним приклепываются металлические пластины, приваренные к ступице лопастного узла. Чертежи такого рода лопастей наиболее широко распространены в Интернете.

На видео рассказывается про ветрогенератор, изготовленный своими руками

Расчет лопастного ветрогенератора

Так как мы уже выяснили, что горизонтальный ветрогенератор значительно эффективнее, рассмотрим расчет именно его конструкции.

Энергия ветра может быть определена по формуле
P=0.6*S*V ³, где S — это площадь круга, описываемого концами лопастей винта (площадь ометания), выраженная в квадратных метрах, а V — расчетная скорость ветра в метрах в секунду. Также нужно учитывать КПД самого ветряка, который для трехлопастной горизонтальной схемы составит в среднем 40%, а также КПД генераторной установки, составляющий на пике токоскоростной характеристики 80% для генератора с возбуждением от постоянных магнитов и 60% — для генератора с обмоткой возбуждения. Еще в среднем 20% мощности израсходует повышающий редуктор (мультипликатор). Таким образом, окончательный расчет радиуса ветряка (то есть длины его лопасти) для заданной мощности генератора на постоянных магнитах выглядит так:
R=√(P/(0.483*V³
))

Пример: Примем требуемую мощность ветроэлектростанции в 500 Вт, а среднюю скорость ветра — в 2 м/с. Тогда по нашей формуле нам придется использовать лопасти длиной не менее 11 метров. Как видите, даже такая небольшая мощность потребует создания ветрогенератора колоссальных габаритов. Для более-менее рациональных в условиях изготовления своими руками конструкций с длиной лопасти не более полутора метров ветрогенератор сможет выдавать всего лишь 80-90 ватт мощности даже на сильном ветру.

Недостаточно мощности? На самом деле все несколько иначе, так как на самом деле нагрузку ветрогенератора питают аккумуляторы, ветряк же только заряжает их в меру своих возможностей. Следовательно, мощность ветроустановки определяет периодичность, с которой она сможет осуществлять подачу энергии.

С ежегодным повышением цен за коммунальные услуги, люди, в целях экономии, стараются применять альтернативные источники энергии и тепла. Один из вариантов – это автономная электроэнергия. Существуют несколько разнообразных источников: солнечные панели, дизельные или бензиновые генераторы, гидроустановки, ветроэлектрические установки (ВЭУ). Эта статья посвящена прибору, вырабатывающему электричество при помощи ветра, а именно: как сделать ветрогенератор на 220В своими руками и оправдает ли это устройство ваши ожидания.

Один из многочисленных вариантов конструкции ветряка

В сети возможно найти великое множество разных примеров сборки ветряных генераторов, но все они делятся на два класса: вертикальные и горизонтальные. Каждый класс имеет подвиды:

  • Вертикальные:
  • Промышленные. Высота таких электростанций может достигать больше 100 метров, мощность варьируется от 4 до 6 МВт.

  • Устройства для бытовых целей. Существуют модели, изготовленные на специализированных заводах и устройства, изготовленные своими руками;

  • Горизонтальные:
  • Стандартные;

  • Роторные.

Весь класс устройств, изготовленные своими руками, будь то ветряные электростанции или промышленные, работают по принципу электромагнитной индукции, то есть магниты, закрепленные в роторе, при вращении лопастей вырабатывают переменный ток. Он подается в накопительные аккумуляторы через контроллер. Это прибор, преобразующий переменный ток в постоянный и контролирующий степень заряда аккумуляторных батарей.

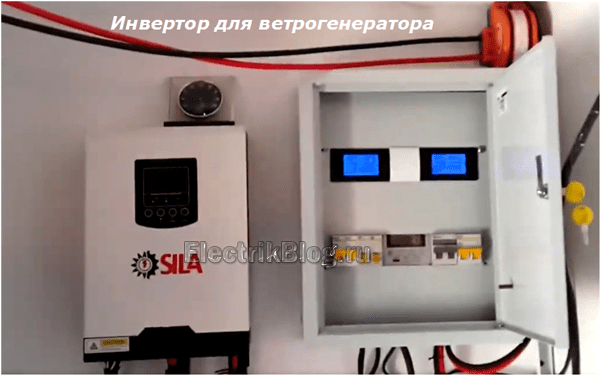

Следующим узлом является инвертор, который преобразует постоянный ток в переменный и выравнивает колебание электроэнергии до значения 50гц, далее ток подается на потребителей.

Статья по теме:

Применение ветряных электрогенераторов в домашних условиях

Исходя из вышеперечисленных факторов возникает вопрос: по какой причине в каждом доме не установить ветряк? Ответ состоит из двух основных пунктов:

  • Цена. Стоимость устройств достаточной мощности очень велика. Например, стоимость агрегата мощностью 2 КВт и напряжением в 24 В составляет от 75000 руб.;
  • Средняя сила ветра в большинстве регионах не достигает и 4 м/с.

То есть использование ветряков, как основной источник энергии – нерационально. В стандартном доме, при одновременной эксплуатации всех бытовых приборов потребляется до 1 КВт в час, а при работе мощных электроинструментов, эта цифра возрастает, увеличивая требуемое напряжение в сети.

Чтобы обеспечить бесперебойное электрообеспечение, потребуется как минимум: совокупность трех ветряных агрегатов в 3 КВт, или одного с мощностью не менее 10 КВт; несколько аккумуляторов достаточной емкости; надежный контроллер и инвертор.

Монтаж всей системы обойдется минимум в 400000 рублей, и при непостоянной скорости ветра, этот способ электроснабжения теряет актуальность.

Целесообразно применение собранных своими руками 220-вольтных ветряков, как альтернативный источник энергии. В совокупности с солнечными панелями, топливным генератором достаточной мощности или с центральной электросетью.

Как сделать ветрогенератор своими руками

Чтобы смонтировать это устройство в домашних условиях вам потребуется:

  • Доскональные знания электрика;
  • Источник питания. Это может быть генератор переменного тока или асинхронный двигатель.
  • Надежное место для установки аппарата. Так как вес отдельных бытовых агрегатов может достигать от 200 до 800 кг.
  • Ниодимовые магниты. Этот класс магнитов обладает большей производительностью;

  • Провода подходящего сечения;
  • Материалы для монтажа рамы и непосредственно ветряка.

Как уже описывалось выше, существуют множество вариантов конструкций. От габаритов и способа соединения узлов зависит шумовой фон, создаваемый агрегатом. Если вы не хотите неприятностей с соседями, обсудите этот вопрос заранее, так как отдельные агрегаты работают достаточно шумно, например, как собранный своими руками ветряной генератор в следующем видео.

После проведения всех предварительных мероприятий вам потребуется подобрать подходящий вашим потребностям источник питания. При ограниченных финансовых возможностях возможны два бюджетных варианта:

  • Автомобильный генератор; со стиральной машины.

У каждого варианта есть свои положительные и отрицательные стороны.

Статья по теме:

Вариант ветрогенератора из стиральной машины своими руками

Для увеличения мощности двигатель модернизируют, заменяя ферритовые магниты на ниодимовые. Следует отметить, что установка магнитов довольно трудоемкий процесс, требующий определенных навыков.

В целях экономии времени и нервов, более простой вариант – это покупка готового ротора подходящего размера.Рационально применять такой двигатель в устройстве с небольшими габаритами.

Изготовление ветрогенератора своими руками из автомобильного генератора

Этот вариант также нуждается в доработке, так как стандартный образец работает при 5000 – 6000 оборотах в минуту. В модернизацию входят:

  • Прибор укомплектовывается ниодимовыми магнитами. Они устанавливаются в строгом порядке, то есть полюса чередуются. Для удобства из плотного картона вырезается шаблон;

  • Перематывается обмотка статора. Количество витков увеличивается, следовательно, сечение провода уменьшается.
  • В стандартной комплектации нет магнитов, поэтому центральный вал нужно выполнить из немагнитного материала, например, из титана.

Но даже при соблюдении всех требований для оптимального напряжения, ротор должен вращаться от 500 раз в минуту.

Общие отрицательные характеристики:

  • Оба варианта недолговечны, требуют ежегодного ремонта или замены;
  • Вырабатываемой мощности не хватит на полноценное энергоснабжение;
  • Нуждаются в существенной доработке.

Если уж вы обладаете нужными знаниями и примерно знаете, как сделать ветрогенератор на 220В своими руками более рационально будет смонтировать агрегат большей мощности.

При сборке горизонтального или вертикального ветрогенератора своими руками, соблюдайте жесткость всей конструкции, от лопастей до контролирующих растяжек. Ненадежные узлы конструкции могут привести к аварии.

Видео: ветрогенератор 24В 2500Ватт своими руками

Монтаж несущей конструкции и лопастей

При возведении вертикального ветряка для дома своими руками, особое внимание уделяется основе всей конструкции, так как сам агрегат следует поднять как можно выше над землей. Это потребует более серьезных финансовых вложений, но сэкономленная энергия, со временем окупит эти затраты. Чем выше конструкция, тем выше скорость ветра, следовательно, для устройства с большими габаритами и весом, требуется подготовка фундамента.

Лопасти у любого вида устройства следует крепить под определенным углом, как у вертикальных, так и у горизонтальных устройств.

Итог

Ветряные генераторы хоть и сложны в устройстве и требуют постоянного внимания, незаменимы в отдаленных от линии ЛЭП местах, как альтернативный источник электроэнергии. Совершенно безопасный с экологической точки зрения. Следовательно, мы надеемся, что, прочитав эту статью и просмотрев видео-инструкцию, вы сможете сделать ветрогенератор на 220В своими руками как вертикальный, так и горизонтальный и обеспечить свое жилье альтернативным источником электроэнергии.

Время чтения ≈ 4 минут

Существенно уменьшить счета за электричество и обеспечить себя резервным источником энергии на даче можно, сделав ветрогенератор своими руками.

Покупка готового ветряного генератора экономически оправдана, только, если нет никакой возможности подключения к электросетям. Стоимость оборудования и его техническое обслуживание зачастую оказывается выше, чем цена киловатт, которые вы купите у энергосбытовой компании в течение ближайших лет. Хотя, если сравнивать с использованием бензиновых или дизельных генераторов небольшой мощности, тут экологичный источник энергии выигрывает по стоимости обслуживания, уровню шума, отсутствию вредных выхлопов. Временное отсутствие ветра можно компенсировать, используя аккумуляторы с преобразователем напряжения.

Ветрогенератор, собранный с использованием некоторых деталей, сделанных своими руками, может оказаться в несколько раз дешевле, готового комплекта. Если вы серьезно решили сделать свой загородный дом энергонезависимым, при этом не хотите никому переплачивать — самодельный ветрогенератор — правильное решение.

Мощность ветрогенератора

Прежде чем приступать к работе, надо определиться, есть ли реальная необходимость в мощном ветрогенераторе, например, для приготовления пищи, использования электроинструмента, нагрева воды или отопления. Может быть вам достаточно подключить освещение, небольшой холодильник, телевизор, подзарядить телефон? В первом случае вам нужен ветряк мощностью от 2 до 6 кВт, а во втором, можно ограничиться в 1-1,5 кВт.

Также существуют горизонтальные и вертикальные ветрогенераторы. При вертикальном расположении оси можно использовать лопасти самой разнообразной формы, это могут быть плоские или выгнутые листы металла, вращающиеся на удлинителях. Существует вариант с одной скрученной лопастью. Сам генератор располагается у земли. Поскольку обороты лопастей невысокие, двигатель имеет большую массу и, соответственно, стоимость. Преимуществом вертикальной конструкции является простота и возможность работы при слабом ветре.

В этом обзоре будет рассмотрен вопрос, как сделать горизонтальный ветрогенератор своими руками. Для него можно использовать различные типы доступных генераторов и переделанные электродвигатели.

Конструкция ветрогенератора на 220В:

  1. Электрогенератор промышленного производства.
  2. Лопасти для ветрогенератора и поворотный механизм на мачте.
  3. Схема управления зарядкой аккумулятора.
  4. Соединительные провода.
  5. Установочная мачта.
  6. Растяжки.

Мы будем использовать двигатель постоянного тока от «беговой дорожки», он имеет параметры: 260V, 5A. Эффект генератора мы получим за счет обратимости магнитных полей данного типа электродвигателей.

Необходимые материалы и комплектующие

Все детали вы легко найдете в хозяйственных или строительных магазинах. Нам потребуется:

  • нарезная втулка нужного размера;
  • мост диодный, рассчитанный на ток 30-50A;
  • ПВХ трубка.

Хвостовик и корпус ветряка можно сделать из следующих материалов:

  • Стальная профильная труба 25 мм;
  • Маскирующий фланец;
  • Патрубки;
  • Болты;
  • Шайбы;
  • Саморезы;
  • Скотч.

Сборка ветряного генератора согласно чертежам

Лопасти ветряка можно изготовить из дюраля по приведенным чертежам. Деталь надо качественно зашкурить, при этом переднюю кромку сделать закругленной, а заднюю заточить. Для хвостовика подойдет кусок жести достаточной жесткости.

К электродвигателю закрепляем втулку, а на ее корпусе высверливаем три отверстия на равном расстоянии друг от друга. В них надо нарезать резьбу под болты.

Трубку ПВХ разрежем вдоль, и будем использовать в качестве уплотнителя между квадратной трубой и корпусом генератора.

Диодный мост также закрепим возле мотора с помощью саморезов.

Черный провод от двигателя подключим к плюсу диодного моста, а красный к минусу.

Хвостовик прикручиваем саморезами на противоположный конец трубы.

Лопасти соединяем с втулкой при помощи болтов, обязательно используем по две шайбы и гровер на каждый болт.

Втулку закручиваем на вал двигателя против часовой стрелки, удерживая ось пассатижами.

Патрубок приворачиваем к маскирующему фланцу при помощи газового ключа.

Надо обязательно найти точку равновесия на трубе с закрепленным двигателем и хвостовиком. По этой точке закрепляем конструкцию на мачту.

Все металлические детали, которые могут подвергнуться коррозии желательно покрыть качественной эмалью.

Ветрогенератор для частного дома стоит установить на некотором расстоянии от основных строений, мачту обязательно закрепить растяжками из стального троса. Высота зависит от возможной силы ветра, рельефа и искусственных препятствий, окружающих электростанцию.

Электрический ток после диодного моста должен через контрольный амперметр поступать на электронную схему зарядки аккумулятора. Напрямую к такому генератору можно подключить маломощные лампы накаливания. Заряженные батареи выдают стабильное постоянное напряжение. Его рекомендуется использовать для освещения (галогенные лампы и светодиодные ленты), либо вывести на инвертор, чтобы получить 220В переменного тока и подключить любые бытовые приборы, мощность которых не превышает параметры инвертора.

Представленная фото и видео информация даст вам более наглядное представление о сборке ветрогенератора своими руками.

Самодельные ветряки генераторы своими руками. Как сделать ветряной генератор своими руками

Самодельные ветряки генераторы своими руками. Как сделать ветряной генератор своими руками

Россия в отношении ветроэнергетических ресурсов занимает двоякое положение. С одной стороны, благодаря огромной общей площади и обилию равнинных местностей ветра в целом много, и он большей частью ровный. С другой – наши ветры преимущественно низкопотенциальные, медленные, см. рис. С третьей, в мало обжитых местностях ветры буйные. Исходя из этого, задача завести на хозяйстве ветрогенератор вполне актуальна. Но, чтобы решить – покупать достаточно дорогое устройство, или сделать его своими руками, нужно как следует подумать, какой тип (а их очень много) для какой цели выбрать.

Основные понятия

  1. КИЭВ – коэффициент использования энергии ветра. В случае применения для расчета механистической модели плоского ветра (см. далее) он равен КПД ротора ветросиловой установки (ВСУ).
  2. КПД – сквозной КПД ВСУ, от набегающего ветра до клемм электрогенератора, или до количества накачанной в бак воды.
  3. Минимальная рабочая скорость ветра (МРС) – скорость его, при которой ветряк начинает давать ток в нагрузку.
  4. Максимально допустимая скорость ветра (МДС) – его скорость, при которой выработка энергии прекращается: автоматика или отключает генератор, или ставит ротор во флюгер, или складывает его и прячет, или ротор сам останавливается, или ВСУ просто разрушается.
  5. Стартовая скорость ветра (ССВ) – при такой его скорости ротор способен провернуться без нагрузки, раскрутиться и войти в рабочий режим, после чего можно включать генератор.
  6. Отрицательная стартовая скорость (ОСС) – это значит, что ВСУ (или ВЭУ – ветроэнергетическая установка, или ВЭА, ветроэнергетический агрегат) для запуска при любой скорости ветра требует обязательной раскрутки от постороннего источника энергии.
  7. Стартовый (начальный) момент – способность ротора, принудительно заторможенного в потоке воздуха, создавать вращающий момент на валу.
  8. Ветродвигатель (ВД) – часть ВСУ от ротора до вала генератора или насоса, или другого потребителя энергии.
  9. Роторный ветрогенератор – ВСУ, в которой энергия ветра преобразуется во вращательный момент на валу отбора мощности посредством вращения ротора в потоке воздуха.
  10. Диапазон рабочих скоростей ротора – разность между МДС и МРС при работе на номинальную нагрузку.
  11. Тихоходный ветряк – в нем линейная скорость частей ротора в потоке существенно не превосходит скорость ветра или ниже ее. Динамический напор потока непосредственно преобразуется в тягу лопасти.
  12. Быстроходный ветряк – линейная скорость лопастей существенно (до 20 и более раз) выше скорости ветра, и ротор образует свою собственную циркуляцию воздуха. Цикл преобразования энергии потока в тягу сложный.
  1. Тихоходные ВСУ, как правило, имеют КИЭВ ниже, чем быстроходные, но имеют стартовый момент, достаточный для раскрутки генератора без отключения нагрузки и нулевую ССВ, т.е. абсолютно самозапускающиеся и применимы при самых слабых ветрах.
  2. Тихоходность и быстроходность – понятия относительные. Бытовой ветряк на 300 об/мин может быть тихоходным, а мощные ВСУ типа EuroWind, из которых набирают поля ветроэлектростанций, ВЭС (см. рис.) и роторы которых делают порядка 10 об/мин – быстроходные, т.к. при таком их диаметре линейная скорость лопастей и их аэродинамика на большей части размаха – вполне «самолетные», см. далее.

Какой нужен генератор?

Электрический генератор для ветряка бытового назначения должен вырабатывать электроэнергию в широком диапазоне скоростей вращения и обладать способностью самозапуска без автоматики и внешних источников питания. В случае использования ВСУ с ОСС (ветряки с раскруткой), обладающих, как правило, высокими КИЭВ и КПД, он должен быть и обратимым, т.е. уметь работать и как двигатель. При мощностях до 5 кВт этому условию удовлетворяют электрические машины с постоянными магнитами на основе ниобия (супермагнитами); на стальных или ферритовых магнитах можно рассчитывать не более чем на 0,5-0,7 кВт.

Примечание: асинхронные генераторы переменного тока или коллекторные с ненамагниченным статором не годятся совершенно. При уменьшении силы ветра они «погаснут» задолго до того, как его скорость упадет до МРС, и потом сами не запустятся.

Отличное «сердце» ВСУ мощностью от 0,3 до 1-2 кВт получается из автогенератора переменного тока со встроенным выпрямителем; таких сейчас большинство. Во-первых, они держат выходное напряжение 11,6-14,7 В в довольно широком диапазоне скоростей без внешних электронных стабилизаторов. Во-вторых, кремниевые вентили открываются, когда напряжение на обмотке достигнет примерно 1,4 В, а до этого генератор «не видит» нагрузки. Для этого генератор нужно уже довольно прилично раскрутить.

В большинстве случаев автогенератор можно непосредственно, без зубчатой или ременной передачи, соединить с валом быстроходного ВД, подобрав обороты выбором количества лопастей, см. ниже. «Быстроходки» имеют малый или нулевой стартовый момент, но ротор и без отключения нагрузки успеет достаточно раскрутиться, прежде чем вентили откроются и генератор даст ток.

Выбор по ветру

Прежде чем решать, какой сделать ветрогенератор, определимся с местной аэрологией. В серо-зеленоватых (безветренных) областях ветровой карты хоть какой-то толк будет лишь от парусного ветродвигателя (и них далее поговорим). Если необходимо постоянное энергоснабжение, то придется добавить бустер (выпрямитель со стабилизатором напряжения), зарядное устройство, мощную аккумуляторную батарею, инвертор 12/24/36/48 В постоянки в 220/380 В 50 Гц переменного тока. Обойдется такое хозяйство никак не менее $20.000, и снять долговременную мощность более 3-4 кВт вряд ли получится. В общем, при непреклонном стремлении к альтернативной энергетике лучше поискать другой ее источник.

В желто-зеленых , слабоветренных местах, при потребности в электричестве до 2-3 кВт самому можно взяться за тихоходный вертикальный ветрогенератор . Их разработано несть числа, и есть конструкции, по КИЭВ и КПД почти не уступающие «лопастникам» промышленного изготовления.

Если же ВЭУ для дома предполагается купить, то лучше ориентироваться на ветряк с парусным ротором. Споров и них много, и в теории пока еще не все ясно, но работают. В РФ «парусники» выпускают в Таганроге на мощность 1-100 кВт.

В красных , ветреных, регионах выбор зависит от потребной мощности. В диапазоне 0,5-1,5 кВт оправданы самодельные «вертикалки»; 1,5-5 кВт – покупные «парусники». «Вертикалка» тоже может быть покупной, но обойдется дороже ВСУ горизонтальной схемы. И, наконец, если требуется ветряк мощностью 5 кВт и более, то выбирать нужно между горизонтальными покупными «лопастниками» или «парусниками».

Примечание: многие производители, особенно второго эшелона, предлагают комплекты деталей, из которых можно собрать ветрогенератор мощностью до 10 кВт самостоятельно. Обойдется такой набор на 20-50% дешевле готового с установкой. Но прежде покупки нужно внимательно изучить аэрологию предполагаемого места установки, а затем по спецификациям подобрать подходящие тип и модель.

О безопасности

Детали ветродвигателя бытового назначения в работе могут иметь линейную скорость, превосходящую 120 и даже 150 м/с, а кусочек любого твердого материала весом в 20 г, летящий со скоростью 100 м/с, при «удачном» попадании убивает здорового мужика наповал. Стальная, или из жесткого пластика, пластина толщиной 2 мм, движущаяся со скоростью 20 м/с, рассекает его же напополам.

Кроме того, большинство ветряков мощностью более 100 Вт довольно сильно шумят. Многие порождают колебания давления воздуха сверхнизкой (менее 16 Гц) частоты – инфразвуки. Инфразвуки неслышимы, но губительны для здоровья, а распространяются очень далеко.

Примечание: в конце 80-х в США был скандал – пришлось закрыть крупнейшую на тот момент в стране ВЭС. Индейцы из резервации в 200 км от поля ее ВСУ доказали в суде, что резко участившиеся у них после ввода ВЭС в эксплуатацию расстройства здоровья обусловлены ее инфразвуками.

В силу указанных выше причин установка ВСУ допускается на расстоянии не менее 5 их высот от ближайших жилых строений. Во дворах частных домовладений можно устанавливать ветряки промышленного изготовления, соответствующим образом сертифицированные. На крышах ставить ВСУ вообще нельзя – при их работе, даже у маломощных, возникают знакопеременные механические нагрузки, способные вызвать резонанс строительной конструкции и ее разрушение.

Примечание: высотой ВСУ считается наивысшая точка ометаемого диска (для лопастных роторов) или геомерической фигуры (для вертикальных ВСУ с ротором на древке). Если мачта ВСУ или ось ротора выступают вверх еще выше, высота считается по их топу – верхушке.

Ветер, аэродинамика, КИЭВ

Самодельный ветрогенератор подчиняется тем же законам природы, что и заводской, рассчитанный на компьютере. И самодельщику основы его работы нужно понимать очень хорошо – в его распоряжении чаще всего нет дорогих суперсовременных материалов и технологического оборудования. Аэродинамика же ВСУ ох как непроста…

Ветер и КИЭВ

Для расчета серийных заводских ВСУ используется т. наз. плоская механистическая модель ветра. В ее основе следующие предположения:

  • Скорость и направление ветра постоянны в пределах эффективной поверхности ротора.
  • Воздух – сплошная среда.
  • Эффективная поверхность ротора равна ометаемой площади.
  • Энергия воздушного потока – чисто кинетическая.

При таких условиях максимальную энергию единицы объема воздуха вычисляют по школьной формуле, полагая плотность воздуха при нормальных условиях 1,29 кг*куб. м. При скорости ветра 10 м/с один куб воздуха несет в себе 65 Дж, и с одного квадрата эффективной поверхности ротора можно, при 100% КПД всей ВСУ, снять 650 Вт. Это весьма упрощенный подход – все знают, что ветер идеально ровным не бывает. Но на это приходится идти, чтобы обеспечить повторяемость изделий – обычное в технике дело.

Плоскую модель игнорировать не следует, она дает четкий минимум доступной энергии ветра. Но воздух, во-первых, сжимаем, во-вторых, очень текуч (динамическая вязкость всего 17,2 мкПа*с). Это значит, поток может обтекать ометаемую площадь, уменьшая эффективную поверхность и КИЭВ, что чаще всего и наблюдается. Но в принципе возможна и обратная ситуация: ветер стекается к ротору и площадь эффективной поверхности тогда окажется больше ометаемой, а КИЭВ – больше 1 относительно его же для плоского ветра.

Приведем два примера. Первый – прогулочная, довольно тяжеловесная, яхта может идти не только против ветра, но и быстрее его. Ветер имеется в виду внешний; вымпельный ветер все равно должен быть быстрее, иначе как он судно потянет?

Второй – классика авиационной истории. На испытаниях МИГ-19 оказалось, что перехватчик, который был на тонну тяжелее фронтового истребителя, по скорости разгоняется быстрее. С теми же движками в том же планере.

Теоретики не знали, что и думать, и всерьез засомневались в законе сохранения энергии. В конце концов оказалось – дело в выступающем из воздухозаборника конусе обтекателя РЛС. От его носка к обечайке возникало уплотнение воздуха, как бы сгребавшее его со сторон к компрессорам двигателей. С тех пор ударные волны прочно вошли в теорию как полезные, и фантастические летные данные современных самолетов в немалой степени обусловлены их умелым использованием.

Аэродинамика

Развитие аэродинамики принято делить на две эпохи – до Н. Г. Жуковского и после. Его доклад «О присоединенных вихрях» от 15 ноября 1905 г. стал началом новой эры в авиации.

До Жуковского летали на поставленных плашмя парусах: полагалось, что частицы набегающего потока отдают весь свой импульс передней кромке крыла. Это позволяло сразу избавиться от векторной величины – момента количества движения – порождавшей зубодробительную и чаще всего неаналитическую математику, перейти к куда более удобным скалярным чисто энергетическим соотношениям, и получить в итоге расчетное поле давления на несущую плоскость, более-менее похожее на настоящее.

Такой механистический подход позволил создать аппараты, способные худо-бедно подняться в воздух и совершить перелет из одного места в другое, не обязательно грохнувшись на землю где-то по пути. Но стремление увеличить скорость, грузоподъемность и другие летные качества все больше выявляло несовершенство первоначальной аэродинамической теории.

Идея Жуковского была такова: вдоль верхней и нижней поверхностей крыла воздух проходит разный путь. Из условия непрерывности среды (пузыри вакуума сами по себе в воздухе не образуются) следует, что скорости верхнего и нижнего потоков, сходящих с задней кромки, должны отличаться. Вследствие пусть малой, но конечной вязкости воздуха там из-за разности скоростей должен образоваться вихрь.

Вихрь вращается, а закон сохранения количества движения, столь же непреложный, как и закон сохранения энергии, справедлив и для векторных величин, т.е. должен учитывать и направление движения. Поэтому тут же, на задней кромке, должен сформироваться противоположно вращающийся вихрь с таким же вращательным моментом. За счет чего? За счет энергии, вырабатываемой двигателем.

Для практики авиации это означало революцию: выбрав соответствующий профиль крыла, можно было присоединенный вихрь пустить вокруг крыла в виде циркуляции Г, увеличивающей его подъемную силу. Т.е., затратив часть, а для больших скоростей и нагрузок на крыло – большую часть, мощности мотора, можно создать вокруг аппарата воздушный поток, позволяющий добиться лучших летных качеств.

Это делало авиацию авиацией, а не частью воздухоплавания: теперь летательный аппарат мог сам создавать себе нужную для полета среду и не быть более игрушкой воздушных потоков. Нужен только двигатель помощнее, и еще и еще мощнее…

Снова КИЭВ

Но у ветряка мотора нет. Он, наоборот, должен отбирать энергию у ветра и давать ее потребителям. И здесь выходит – ноги вытащил, хвост увяз. Пустили слишком мало энергии ветра на собственную циркуляцию ротора – она будет слабой, тяга лопастей – малой, а КИЭВ и мощность – низкими. Отдадим на циркуляцию много – ротор при слабом ветре будет на холостом ходу крутиться как бешеный, но потребителям опять достается мало: чуть дали нагрузку, ротор затормозился, ветер сдул циркуляцию, и ротор стал.

Закон сохранения энергии «золотую середину» дает как раз посерединке: 50% энергии даем в нагрузку, а на остальные 50% подкручиваем поток до оптимума. Практика подтверждает предположения: если КПД хорошего тянущего пропеллера составляет 75-80%, то КИЭВ так же тщательно рассчитанного и продутого в аэродинамической трубе лопастного ротора доходит до 38-40%, т.е. до половины от того, чего можно добиться при избытке энергии.

Современность

Ныне аэродинамика, вооруженная современной математикой и компьютерами, все более уходит от неизбежно что-то да упрощающих моделей к точному описанию поведения реального тела в реальном потоке. И тут, кроме генеральной линии – мощность, мощность, и еще раз мощность! – обнаруживаются пути побочные, но многообещающие как раз при ограниченном количестве поступающей в систему энергии.

Вам будет интересно  Ветрогенератор своими руками: ветряк и генератор, электрогенератор на 220в, как сделать генерацию для дома

Известный авиатор-альтернативщик Пол Маккриди еще в 80-х создал самолет, с двумя моторчиками от бензопилы мощностью в 16 л.с. показавший 360 км/ч. Причем шасси его было трехопорным неубирающимся, а колеса – без обтекателей. Ни один из аппаратов Маккриди не вышел на линию и не встал на боевое дежурство, но два – один с поршневыми моторами и пропеллерами, а другой реактивный – впервые в истории облетели вокруг земного шара без посадки на одной заправке.

Парусов, породивших изначальное крыло, развитие теории тоже коснулось весьма существенно. «Живая» аэродинамика позволила яхтам при ветре в 8 узл. встать на подводные крылья (см. рис.); чтобы разогнать такую громадину до нужной скорости гребным винтом, требуется двигатель не менее 100 л.с. Гоночные катамараны при таком же ветре ходят со скоростью около 30 узл. (55 км/ч).

Есть и находки совершенно нетривиальные. Любители самого редкого и экстемального спорта – бейсджампинга – надев апециальный костюм-крыло, вингсьют, летают без мотора, маневрируя, на скорости более 200 км/ч (рис. справа), а затем плавно приземляются в заранее выбранном месте. В какой сказке люди летают сами по себе?

Разрешились и многие загадки природы; в частности – полет жука. По классической аэродинамике, он летать не способен. Точно так же, как и родоначальник «стелсов» F-117 с его крылом ромбовидного профиля тоже не способен подняться в воздух. А МИГ-29 и Су-27, которые некоторое время могут лететь хвостом вперед, и вовсе ни в какие представления не укладываются.

И почему тогда, занимаясь ветродвигателями, не забавой и не орудием уничтожения себе подобных, а источником жизненно важного ресурса, нужно плясать непременно от теории слабых потоков с ее моделью плоского ветра? Неужели не найдется возможности продвинуться дальше?

Чего ожидать от классики?

Однако от классики отказываться ни в коем случае не следует. Она дает основу, не оперевшись на которую нельзя подняться выше. Точно так же, как теория множеств не отменяет таблицу умножения, а от квантовой хромодинамики яблоки с деревьев вверх не улетят.

Итак, на что можно рассчитывать при классическом подходе? Посмотрим на рисунок. Слева – типы роторов; они изображены условно. 1 – вертикальный карусельный, 2 – вертикальный ортогональный (ветряная турбина); 2-5 – лопастные роторы с разным количеством лопастей с оптимизированными профилями.

Справа по горизонтальной оси отложена относительная скорость ротора, т.е., отношение линейной скорости лопасти к скорости ветра. По вертикальной вверх – КИЭВ. А вниз – опять же относительный крутящий момент. Единичным (100%) крутящим моментом считается такой, который создает насильно заторможенный в потоке ротор со 100% КИЭВ, т.е. когда вся энергия потока преобразуется во вращающее усилие.

Такой подход позволяет делать далеко идущие выводы. Скажем, количество лопастей нужно выбирать не только и не столько по желательной скорости вращения: 3- и 4-лопастники сразу много теряют по КИЭВ и вращательному моменту по сравнению с хорошо работающими примерно в том же диапазоне скорстей 2- и 6-лопастниками. А внешне похожие карусель и ортогонал обладают принципиально разными свойствами.

В целом же предпочтение следует отдавать лопастным роторам, кроме случаев, когда требуются предельная дешевизна, простота, необслуживаемый самозапуск без автоматики и невозможен подъем на мачту.

Примечание: о парусных роторах поговорим особо – они, похоже, в классику не укладываются.

Вертикалки

ВСУ с вертикальной осью вращения имеют неоспоримое для быта преимущество: их узлы, требующие обслуживания, сосредоточены внизу и не нужен подъем наверх. Там остается, и то не всегда, упорно-опорный самоустанавливающийся подшипник, но он прочен и долговечен. Поэтому, проектируя простой ветрогенератор, отбор вариантов нужно начинать с вертикалок. Основные их типы представлены на рис.

На первой позиции – самый простейший, чаще всего называемый ротором Савониуса. На самом деле его изобрели в 1924 г. в СССР Я. А. и А. А. Воронины, а финский промышленник Сигурд Савониус бессовестно присвоил себе изобретение, проигнорировав советское авторское свидетельство, и начал серийный выпуск. Но внедрение в судьбе изобретения значит очень много, поэтому мы, чтобы не ворошить прошлое и не тревожить прах усопших, назовем этот ветряк ротором Ворониных-Савониуса, или для краткости, ВС.

ВС для самодельщика всем хорош, кроме «паровозного» КИЭВ в 10-18%. Однако в СССР над ним работали много, и наработки есть. Ниже мы рассмотрим усовершенствованную конструкцию, не намного более сложную, но по КИЭВ дающую фору лопастникам.

Примечание: двухлопастный ВС не крутится, а дергается рывками; 4-лопастный лишь немного плавнее, но много теряет в КИЭВ. Для улучшения 4-«корытные» чаще всего разносят на два этажа – пара лопастей внизу, а другая пара, повернутая на 90 градусов по горизонтали, над ними. КИЭВ сохраняется, и боковые нагрузки на механику слабеют, но изгибные несколько возрастают, и при ветре более 25 м/с у такой ВСУ на древке, т.е. без растянутого вантами подшипника над ротором, «срывает башню».

Дарье

Следующий – ротор Дарье; КИЭВ – до 20%. Он еще проще: лопасти – из простой упругой ленты безо всякого профиля. Теория ротора Дарье еще недостаточно разработана. Ясно только, что начинает он раскручиваться за счет разности аэродинамического сопротивления горба и кармана ленты, а затем становится вроде как быстроходным, образуя собственную циркуляцию.

Вращательный момент мал, а в стартовых положениях ротора параллельно и перпендикулярно ветру вообще отсутствует, поэтому самораскрутка возможна только при нечетном количестве лопастей (крыльев?) В любом случае на время раскрутки нагрузку от генератора нужно отключать.

Есть у ротора Дарье еще два нехороших качества. Во-первых, при вращении вектор тяги лопасти описывает полный оборот относительно ее аэродинамического фокуса, и не плавно, а рывками. Поэтому ротор Дарье быстро разбивает свою механику даже при ровном ветре.

Во-вторых, Дарье не то что шумит, а вопит и визжит, вплоть до того, что лента рвется. Происходит это вследствие ее вибрации. И чем больше лопастей, тем сильнее рев. Так что Дарье если и делают, то двухлопастными, из дорогих высокопрочных звукопоглощающих материалов (карбона, майлара), а для раскрутки посередине мачты-древка приспосабливают небольшой ВС.

Ортогонал

На поз. 3 – ортогональный вертикальный ротор с профилированными лопастями. Ортогональный потому, что крылья торчат вертикально. Переход от ВС к ортогоналу иллюстрирует рис. слева.

Угол установки лопастей относительно касательной к окружности, касающейся аэродинамических фокусов крыльев, может быть как положительным (на рис.), так и отрицательным, сообразно силе ветра. Иногда лопасти делают поворотными и ставят на них флюгерки, автоматически держащие «альфу», но такие конструкции часто ломаются.

Центральное тело (голубое на рис.) позволяет довести КИЭВ почти до 50% В трехлопастном ортогонале оно должно в разрезе иметь форму треугольника со слегка выпуклыми сторонами и скругленными углами, а при большем количестве лопастей достаточно простого цилиндра. Но теория для ортогонала оптимальное количество лопастей дает однозначно: их должно быть ровно 3.

Ортогонал относится к быстроходным ветрякам с ОСС, т.е. обязательно требует раскрутки при вводе в эксплуатацию и после штиля. По ортогональной схеме выпускаются серийные необслуживаемые ВСУ мощностью до 20 кВт.

Геликоид

Геликоидный ротор, или ротор Горлова (поз. 4) – разновидность ортогонала, обеспечивающая равномерное вращение; ортогонал с прямыми крыльями «рвет» лишь немного слабее двухлопастного ВС. Изгиб лопастей по геликоиде позволяет избежать потерь КИЭВ из-за их кривизны. Хотя часть потока кривая лопасть и отбрасывает, не используя, но зато и загребает часть в зону наибольшей линейной скорости, компенсируя потери. Геликоиды используют реже прочих ветряков, т.к. они вследствие сложности изготовления оказываются дороже равных по качеству собратьев.

Бочка-загребушка

На 5 поз. – ротор типа ВС, окруженный направляющим аппаратом; его схема представлена на рис. справа. В промышленном исполнении встречается редко, т.к. дорогостоящий отвод земли не компенсирует прироста мощности, а материалоемкость и сложность производства велики. Но самодельщик, боящийся работы – уже не мастер, а потребитель, и, если нужно не более 0,5-1,5 кВт, то для него «бочка-загребушка» лакомый кусок:

  • Ротор такого типа абсолютно безопасен, бесшумен, не создает вибраций и может быть установлен где угодно, хоть на детской площадке.
  • Согнуть «корыта» из оцинковки и сварить каркас из труб – работа ерундовая.
  • Вращение – абсолютно равномерное, детали механики можно взять самые дешевые или из хлама.
  • Не боится ураганов – слишком сильный ветер не может протолкнуться в «бочку»; вокруг нее возникает обтекаемый вихревой кокон (мы с этим эффектом еще столкнемся).
  • А самое главное – поскольку поверхность «загребушки» в несколько раз больше таковой ротора внутри, КИЭВ может быть и сверхединичным, а вращательным момент уже при 3 м/с у «бочки» трехметрового диаметра такой, что генератору на 1 кВт с предельной нагрузкой, как говорится, лучше и не дергаться.

Видео: ветрогенератор Ленца

В 60-х в СССР Е. С. Бирюков запатентовал карусельную ВСУ с КИЭВ 46%. Немного позже В. Блинов добился от конструкции на том же принципе КИЭВ 58%, но данных о ее испытаниях нет. А натурные испытания ВСУ Бирюкова были проведены сотрудниками журнала «Изобретатель и рационализатор». Двухэтажный ротор диаметром 0,75 м и высотой 2 м при свежем ветре раскручивал на полную мощность асинхронный генератор 1,2 кВт и выдерживал без поломки 30 м/с. Чертежи ВСУ Бирюкова приведены на рис.

  1. ротор из кровельной оцинковки;
  2. самоустанавливающийся двухрядный шариковый подшипник;
  3. ванты – 5 мм стальной трос;
  4. ось-древко – стальная труба с толщиной стенок 1,5-2,5 мм;
  5. рычаги аэродинамического регулятора оборотов;
  6. лопасти регулятора оборотов – 3-4 мм фанера или листовой пластик;
  7. тяги регулятора оборотов;
  8. груз регулятора оборотов, его вес определяет частоту вращения;
  9. ведущий шкив – велосипедное колесо без шины с камерой;
  10. подпятник – упорно-опорный подшипник;
  11. ведомый шкив – штатный шкив генератора;
  12. генератор.

Бирюков на свою ВСУ получил сразу несколько авторских свидетельств. Во-первых, обратите внимание на разрез ротора. При разгоне он работает подобно ВС, создавая большой стартовый момент. По мере раскрутки во внешних карманах лопастей создается вихревая подушка. С точки зрения ветра, лопасти становятся профилированными, и ротор превращается в быстроходный ортогонал, причем виртуальный профиль меняется соответственно силе ветра.

Во-вторых, профилированный канал между лопастями в рабочем диапазоне скоростей работает как центральное тело. Если же ветер усиливается, то в нем также создается вихревая подушка, выходящая за пределы ротора. Возникает такой же вихревой кокон, как вокруг ВСУ с направляющим аппаратом. Энергия на его создание берется от ветра, и тому на поломку ветряка ее уже не хватает.

В-третьих, регулятор оборотов предназначен прежде всего для турбины. Он держит ее обороты оптимальными с точки зрения КИЭВ. А оптимум частоты вращения генератора обеспечивается выбором передаточного отношения механики.

Примечание: после публикаций в ИР за 1965 г. ВСУ Бирюкова канула в небытие. Ответа от инстанций автор так и не дождался. Судьба многих советских изобретений. Говорят, какой-то японец стал миллиардером, регулярно читая советские популярно-технические журналы и патентуя у себя все, заслуживающее внимания.

Лопастники

Как у сказано, по классике горизонтальный ветрогенератор с лопастным ротором – наилучший. Но, во-первых, ему нужен стабильный хотя бы средней силы ветер. Во-вторых, конструкция для самодельщика таит в себе немало подводных камней, из-за чего нередко плод долгих упорных трудов в лучшем случае освещает туалет, прихожую или крыльцо, а то и оказывается способен только раскрутить самого себя.

По схемам на рис. рассмотрим подробнее; позиции:

  • Фиг. А:
  1. лопасти ротора;
  2. генератор;
  3. станина генератора;
  4. защитный флюгер (ураганная лопата);
  5. токосъемник;
  6. шасси;
  7. поворотный узел;
  8. рабочий флюгер;
  9. мачта;
  10. хомут под ванты.
  • Фиг. Б, вид сверху:
  1. защитный флюгер;
  2. рабочий флюгер;
  3. регулятор натяжения пружины защитного флюгера.
  • Фиг. Г, токосъемник:
  1. коллектор с медными неразрезными кольцевыми шинами;
  2. подпружиненные меднографитовые щетки.

Примечание: ураганная защита для горизонтального лопастника диаметром более 1 м совершенно необходима, т.к. создать вокруг себя вихревой кокон он не способен. При меньших размерах можно добиться выносливости ротора до 30 м/с с лопастями из пропилена.

Итак, где нас ждут «спотыки»?

Лопасти

Рассчитывать добиться мощности на валу генератора более 150-200 Вт на лопастях любого размаха, вырезанных из толстостенной пластиковой трубы, как часто советуют – надежды беспросветного дилетанта. Лопасть из трубы (если только она не настолько толстая, что используется просто как заготовка) будет иметь сегментный профиль, т.е. его верхняя, или обе поверхности будут дугами окружности.

Сегментные профили пригодны для несжимаемой среды, скажем, для подводных крыльев или лопастей гребного винта. Для газов же нужна лопасть переменного профиля и шага, для примера см. рис.; размах – 2 м. Это будет сложное и трудоемкое изделие, требующее кропотливого расчета во всеоружии теории, продувок в трубе и натурных испытаний.

Генератор

При насадке ротора прямо на его вал штатный подшипник скоро разобьется – одинаковой нагрузки на все лопасти в ветряках не бывает. Нужен промежуточный вал со специальным опорным подшипником и механическая передача от него на генератор. Для больших ветряков опорный подшипник берут самоустанавливающийся двухрядный; в лучших моделях – трехъярусный, Фиг. Д на рис. выше. Такой позволяет валу ротора не только слегка изгибаться, но и немного смещаться из стороны в сторону или вверх-вниз.

Примечание: на разработку опорного подшипника для ВСУ типа EuroWind ушло около 30 лет.

Аварийный флюгер

Принцип его работы показывает Фиг. В. Ветер, усиливаясь, давит на лопату, пружина растягивается, ротор перекашивается, обороты его падают и в конце концов он становится параллельно потоку. Вроде бы все хорошо, но – гладко было на бумаге…

Попробуйте в ветреный день удержать за ручку параллельно ветру крышку от выварки или большой кастрюли. Только осторожно – вертлявая железяка может садануть по физиономbии так, что расквасит нос, рассечет губу, а то и выбьет глаз.

Плоский ветер бывает только в теоретических выкладках и, с достаточной для практики точностью, в аэродинамических трубах. Реально же ураган ветряки с ураганной лопатой корежит больше, чем вовсе беззащитные. Лучше все-таки менять исковерканные лопасти, чем делать заново все. В промышленных установках – другое дело. Там шаг лопастей, по каждой в отдельности, отслеживает и регулирует автоматика под управлением бортового компьютера. И делаются они из сверхпрочных композитов, а не из водопроводных труб.

Токосъемник

Это – регулярно обслуживаемый узел. Любой энергетик знает, что коллектор со щетками нужно чистить, смазывать, регулировать. А мачта – из водопроводной трубы. Не залезешь, раз в месяц-два придется весь ветряк валить на землю и потом опять поднимать. Сколько он протянет от такой «профилактики»?

Видео: лопастной ветрогенератор + солнечная панель для электроснабжения дачи

Мини и микро

Но с уменьшением размеров лопастника трудности падают по квадрату диаметра колеса. Изготовление горизонтальной лопастной ВСУ своими силами на мощность до 100 Вт уже возможно. Оптимальным будет 6-лопастный. При большем количестве лопастей диаметр ротора, рассчитанного на ту же мощность, будет меньше, но их окажется трудно прочно закрепить на ступице. Роторы о менее чем 6 лопастях можно не иметь в виду: 2-лопастнику на 100 Вт нужен ротор диаметром 6,34 м, а 4-лопастнику той же мощности – 4,5 м. Для 6-лопастного зависимость мощность – диаметр выражается следующим образом:

  • 10 Вт – 1,16 м.
  • 20 Вт – 1,64 м.
  • 30 Вт – 2 м.
  • 40 Вт – 2,32 м.
  • 50 Вт – 2,6 м.
  • 60 Вт – 2,84 м.
  • 70 Вт – 3,08 м.
  • 80 Вт – 3,28 м.
  • 90 Вт – 3,48 м.
  • 100 Вт – 3,68 м.
  • 300 Вт – 6,34 м.

Оптимальным будет рассчитывать на мощность 10-20 Вт. Во-первых, лопасть из пластика размахом более 0,8 м без дополнительных мер защиты не выдержит ветер более 20 м/с. Во-вторых, при размахе лопасти до тех же 0,8 м линейная скорость ее концов не превысит скорость ветра более чем втрое, и требования к профилировке с круткой снижаются на порядки; здесь уже вполне удовлетворительно будет работать «корытце» с сегментным профилем из трубы, поз. Б на рис. А 10-20 Вт обеспечат питание планшетки, подзарядку смартфона или засветят лампочку-экономку.

Далее, выбираем генератор. Отлично подойдет китайский моторчик – ступица колеса для электровелосипедов, поз. 1 на рис. Его мощность как мотора – 200-300 Вт, но в режиме генератора он даст примерно до 100 Вт. Но подойдет ли он нам по оборотам?

Показатель быстроходности z для 6 лопастей равен 3. Формула для расчета скорости вращения под нагрузкой – N = v/l*z*60, где N – частота вращения, 1/мин, v – скорость ветра, а l – длина окружности ротора. При размахе лопасти 0,8 м и ветре 5 м/с получаем 72 об/мин; при 20 м/с – 288 об/мин. Примерно с такой же скоростью вращается и велосипедное колесо, так что свои 10-20 Вт от генератора, способного дать 100, мы уж снимем. Можно ротор сажать прямо на его вал.

Но тут возникает следующая проблема: мы, потратив немало труда и денег, хотя бы на моторчик, получили… игрушку! Что такое 10-20, ну, 50 Вт? А лопастный ветряк, способный запитать хотя бы телевизор, дома не сделаешь. Нельзя ли купить готовый мини-ветрогенератор, и не обойдется ли он дешевле? Еще как можно, и еще как дешевле, см. поз. 4 и 5. Кроме того, он будет еще и мобильным. Поставил на пенек – и пользуйся.

Второй вариант – если где-то валяется шаговый двигатель от старого 5- или 8-дюймового дисковода, или от привода бумаги или каретки негодного струйного или матричного принтера. Он может работать как генератор, и приделать к нему карусельный ротор из консервных банок (поз. 6) проще, чем собирать конструкцию наподобие показанной на поз. 3.

В целом по «лопастникам» вывод однозначен: самодельные – скорее для того, чтобы помастерить всласть, но не для реальной долговременной энергоотдачи.

Видео: простейший ветрогенератор для освещения дачи

Парусники

Парусный ветрогенератор известен давно, но мягкие полотнища его лопастей (см. рис.) начали делать с появлением высокопрочных износостойких синтетических тканей и пленок. Многолопастные ветряки с жесткими парусами широко разошлись по миру как привод маломощных автоматических водокачек, но их техданные ниже даже чем у каруселей.

Однако мягкий парус как крыло ветряка, похоже, оказался не так-то прост. Дело не в ветроустойчивости (производители не ограничивают максимально допустимую скорость ветра): яхсменам-парусникам и так известно, что ветру разорвать полотнище бермудского паруса практически невозможно. Скорее шкот вырвет, или мачту сломает, или вся посудина сделает «поворот оверкиль». Дело в энергетике.

К сожалению, точных данных испытаний не удается найти. По отзывам пользователей удалось составить «синтетические» зависимости для установки ВЭУ-4.380/220.50 таганрогского производства с диаметром ветроколеса 5 м, массой ветроголовки 160 кг и частотой вращения до 40 1/мин; они представлены на рис.

Разумеется, ручательств за 100% достоверность быть не может, но и так видно, что плоско-механистической моделью тут и не пахнет. Никак не может 5-метровое колесо на плоском ветре в 3 м/с дать около 1 кВт, при 7 м/с выйти на плато по мощности и далее держать ее до жестокого шторма. Производители, кстати, заявляют, что номинальные 4 кВт можно получить и при 3 м/с, но при установке их силами по результатам исследований местной аэрологии.

Количественной теории также не обнаруживается; пояснения разработчиков маловразумительны. Однако, поскольку таганрогские ВЭУ народ покупает, и они работают, остается предположить, что заявленные коническая циркуляция и пропульсивный эффект – не фикция. Во всяком случае, возможны.

Тогда, выходит, ПЕРЕД ротором, по закону сохранения импульса, должен возникнуть тоже конический вихрь, но расширяющийся и медленный. И такая воронка будет сгонять ветер к ротору, его эффективная поверхность получится больше ометаемой, а КИЭВ – сверхединичным.

Пролить свет на этот вопрос могли бы натурные измерения поля давления перед ротором, хотя бы бытовым анероидом. Если оно окажется выше, чем с боков в стороне, то, действительно, парусные ВСУ работают, как жук летает.

Самодельный генератор

Из сказанного выше ясно, что самодельщикам лучше браться или за вертикалки, или за парусники. Но те и другие очень медленные, а передача на быстроходный генератор – лишняя работа, лишние затраты и потери. Можно ли сделать эффективный тихоходный электрогенератор самому?

Да, можно, на магнитах из ниобиевого сплава, т. наз. супермагнитах. Процесс изготовления основных деталей показан на рис. Катушки – каждая из 55 витков медного 1 мм провода в термостойкой высокопрочной эмалевой изоляции, ПЭММ, ПЭТВ и т.п. Высота обмоток – 9 мм.

Обратите внимание на пазы под шпонки в половинах ротора. Они должны быть расположены так, чтобы магниты (они приклеиваются к магнитопроводу эпоксидкой или акрилом) после сборки сошлись разноименными полюсами. «Блины» (магнитопроводы) должны быть изготовлены из магнитомягкого ферромагнетика; подойдет обычная конструкционная сталь. Толщина «блинов» – не менее 6 мм.

Вообще-то лучше купить магниты с осевым отверстием и притянуть их винтами; супермагниты притягиваются со страшной силой. По этой же причине на вал между «блинами» надевается цилиндрическая проставка высотой 12 мм.

Обмотки, составляющие секции статора, соединяются по схемам, также приведенным на рис. Спаянные концы не должны быть натянуты, но должны образовывать петли, иначе эпоксидка, которой будет залит статор, застывая, может порвать провода.

Заливают статор в изложнице до толщины 10 мм. Центрировать и балансировать не нужно, статор не вращается. Зазор между ротором и статором – по 1 мм с каждой стороны. Статор в корпусе генератора нужно надежно зафиксировать не только от смещения по оси, но и от проворачивания; сильное магнитное поле при токе в нагрузке будет тянуть его за собой.

Видео: генератор для ветряка своими руками

Вывод

И что же мы имеем напоследок? Интерес к «лопастникам» объясняется скорее их эффектным внешним видом, чем действительными эксплуатационными качествами в самодельном исполнении и на малых мощностях. Самодельная карусельная ВСУ даст «дежурную» мощность для зарядки автоаккумулятора или энергоснабжения небольшого дома.

А вот с парусными ВСУ стоит поэкспериментировать мастерам с творческой жилкой, особенно в мини-исполнении, с колесом 1-2 м диаметром. Если предположения разработчиков верны, то с такого можно будет снять, посредством описанного выше китайского движка-генератора, все его 200-300 Вт.

Спасибо за вашу бесплатную консультацию…А цены “от фирм”не реально дороги,и я думаю,что мастеровые люди из глубинки смогут сделать генераторы подобные вашему.А аккамуляторы Li-po можно выписать из Китая,инверторы в Челябинске делают очень хорошие (с плавным синусом).А паруса,лопасти или роторы – это очередной повод для полёта мысли наших рукастых Русских мужиков.

вопрос:
Для ветряков с вертикальной осью(позиция 1) и варианта “Ленца” возможно добавить дополнительную деталь – крыльчатку,выставляющуюся по ветру, и закрывающую от него же бесполезную сторону(идущую в сторону ветра). То есть ветер будет не лопасть тормозить, а этот “экран”. Постановка по ветру “хвостом”, находящимся за самим ветряком ниже и выше лопостей(гребней). Читал статью и родилась идея.

Нажимая кнопку «Добавить комментарий», я соглашаюсь с сайта.

Интернет начинает «трещать по швам» от хвалебных статей авторов, предлагающих всем желающим использовать природную энергию ветра для получения бесплатного электричества.

Я предлагаю рассмотреть этот вопрос с практической точки зрения, оценить экономический эффект до того, как начнете создавать ветрогенератор для частного дома своими руками или даже приобретать заводскую модель.

Поговорим о трудностях, с которыми вам придется столкнуться: их необходимо предусмотреть и преодолеть. Тема сложная. Надо оценить аэродинамические и механические характеристики, сделать электротехнический расчет.

Промышленные ветрогенераторы: образец для подражания

Не секрет, что альтернативная энергетика действительно позволяет получать электричество буквально из ветра. В странах Европы промышленные ветрогенераторы занимают огромные площади и работают автономно на благо человека.

Они имеют огромные размеры, расположены на открытых всем ветрам участках, возвышаются над деревьями и местными предметами.

А еще ветряки установлены на удалении друг от друга. Поэтому случайные поломки и повреждения одного не могут причинить вреда соседним конструкциям.

Эти принципы создания ветровых генераторов будем брать за основу разработки самодельных устройств. Они созданы по научным разработкам,
опробованы уже длительной эксплуатацией, эффективно работают.

Начнем с анализа характеристик местности, на которой планируем создавать ветряную электростанцию.

Как определить скорость ветра: хватит ли его напора для бытового ветряка

Вопрос обсудим на основе научных фактов и уже допущенных ошибок многими владельцами частных домов

Теоретическая часть проекта: на что обратить внимание при выборе конструкции

Среднегодовое значение ветра для любой местности России или другой страны можно узнать на карте ветров. Эти данные имеются в широком доступе.

Если рассмотреть всю территорию, то мест для благоприятного пользования ветряной энергией со скоростью от 5 м/сек и выше у нас не так уж много, как в Европе.

Я объясняю эту ситуацию тем, что теплый воздух Гольфстрима, поднимаясь от нагретой воды, сразу устремляется в холодные районы. Чем выше перепад температур, тем больше его скорость.

Пройдя несколько тысяч километров над Европой, его сила слабеет. Наибольший перепад температур весной и осенью вызывает бури и ураганы.
Нам важно понимать, как определить скорость ветра правильно в своей местности.

Возьмем величину 5 м/сек за основу, и рассчитаем мощность ветрового потока для наиболее распространенного горизонтально расположенного осевого генератора.

Учтем, что его лопасти охватывают площадь круга S (м кв.) с диаметром D (м). Через нее проходит ветер со скоростью V (м/сек).

Ветровая энергия Рв рассчитывается по формуле:

ρ — это плотность воздушной массы (кг/м куб.)

Если взять усредненные значения, например, площадь 3 м кв и плотность
воздуха 1,25 кг/м 3 , то ветер, дующий со скоростью 5 м/сек, способен создать мощность чуть меньше, чем 2 киловатта.

Теперь наша задача — определить, какая ее часть сможет преобразоваться в полезную электрическую энергию. Грубо ее можно оценить по процентному соотношению в 30÷40%. Конструкция и технологические характеристики ветряного колеса просто не позволят эффективно взять больше.

Более точное определение находят формулой, учитывающей:

  • коэффициент ε, определяющий долю использования ветряной энергии конструкцией ветряка. Максимальная величина, создаваемая быстроходными конструкциями, составляет 40-50%;
  • КПД редуктора -∙максимум порядка 90%;
  • КПД генератора ≈85%.

Величины всех этих коэффициентов у разных моделей генераторов ветряков сильно отличаются между собой. Я привел значения для промышленных изделий. У самодельщиков они будут значительно ниже.

Если подставить все эти цифры, то даже для заводской конструкции ветрогенератора, сделанной по точным чертежам и на промышленных станках, мы сможем при скорости 5 м/сек и описываемой площадью лопастями винта 3 метра квадратных получить меньше 700 ватт электрической энергии.

Какую ее часть сможет взять самодельный ветряк, остается только догадываться.

Мировые производители ветрогенераторов указывают, что для того, чтобы вырабатывать 3 кВт электроэнергии, а это оптимальная величина для частного дома, необходимо:

  • снимать с ветряного колеса порядка 5,1 кВТ;
  • иметь диаметр ротора 4,5 метра;
  • располагать ветряк на высоте от 12 метров;
  • использовать ветер со скоростью 10 м/сек.

Колесо должно начинать вращать генератор уже на 2 м/сек. Только в этом случае можно говорить об окупаемости всей конструкции и эффективном использовании мощности ветра.

Если же скорость снизится, хотя бы до 7 м/сек, то энергия ветрогенератора упадет на 50%. А теперь еще раз внимательно посмотрите на карту ветров России…

Однако не все так плохо. Теоретические расчеты можно проверить на практике. Для нашего случая продажа предлагает многочисленные конструкции измерительных приборов — анемометры.

Стоят они не дорого, имеют дополнительные функции измерения температуры, указания текущего времени. Их можно заказать в Китае.

Такой анемометр позволяет реально оценить силу ветра на вашей местности, чтобы проанализировать варианты эксплуатации будущей ветроэлектростанции (ВЭС). А их минимум 2:

  1. частичное удовлетворение потребностей в электроэнергии;
  2. полный переход на альтернативную энергетику.

Скрытая ошибка — слабый ветер: что умалчивают продавцы

Первая трудность

Обратите внимание на высоту размещения ветряного колеса относительно земли. Подумайте, почему все промышленные ветряки располагают от 25 метров и более.

Ведь это значительно усложняет их установку, эксплуатацию, обслуживание, ремонт. Приходится применять дорогую высотную технику, создавать прочные площадки для ее размещения.

А ответ прост: на высоте от 25 метров скорость ветра намного выше, чем у земли. Все таблицы и справочники с картами ветров создаются в первую очередь для промышленных установок, поднятых в зону 50-70м.

Если вы смонтируете свой самодельный ветрогенератор на 10 метрах, то ветер будет дуть слабее, чем указано в справочнике. А на большую высоту без специальных технических средств поместить ветряк весьма проблематично.

Работу ветряного колеса вызывает не столько скорость передвижения воздушной массы, сколько ее давление на лопасти колеса. А оно зависит еще от веса и плотности атмосферы.

Альтернативные энергетики давно учитывают соотношение, определяющее, что удвоение давления ветра увеличивает в восемь раз вырабатываемую ветрогенератором мощность.

Как влияет зона турбулентности

Работу ветряка, расположенного на небольшой высоте, может значительно осложнять зона турбулентности, которая зависит не только от рельефа местности и формы возвышенности, но и от скорости перемещения воздушных масс.

Молниезащита ветрогенератора

Работающая крыльчатка постоянно трется о воздух, накапливая статическое электричество, как и фюзеляж любого самолета во время полета. Авиаконструкторы успешно решают этот вопрос различными способами.

Промышленные ветрогенераторы тоже снабжены действенной защитой от молнии, разряды которой могут возникнуть в любой момент грозоопасного периода.

Большинство же владельцев частных домов даже не задумывается об этой проблеме, а зря. В лучшем случае у отдельных хозяев можно встретить , чего явно не достаточно.

Подняв над крышей своего жилища железную конструкцию, которая к тому же вырабатывает электрическое напряжение, они уже создали отличный молниеприемник. Он будет надежно притягивать на себя огромные токи атмосферных разрядов.

Если не обеспечить действенный путь их отвода мимо здания на потенциал земли, то придется постоянно испытывать судьбу, подвергать себя неожиданной опасности.

Как лукавят производители ветряков

Окончательные испытания заводские модели проходят в аэродинамической трубе при идеальной ламинарности потока с равномерной структурой его направленности и высокой плотности.

В реальных условиях частного дома таких условий просто нет. Они больше подходят для движения воздушных масс у промышленных установок, расположенных на большой высоте.

Для самодельных ветрогенератов, смонтированных даже на 10 метрах, условия турбулентности и слабый ветер могут сильно ограничивать раскрутку ротора.

Рельеф местности влияет на удельную мощность. Например, непосредственно под холмом она резко снижается, а на его вершине создаются идеальные условия за счет сжатия аэродинамических характеристик и повышения давления.

Также будут сказываться хозяйственные застройки, деревья сада, заборы, соседние здания.

Ветряки для дома своими руками: обзор конструкций

Как вы уже поняли, самая первая часть, которая воспринимает энергию ветра — это ветряное колесо. Без него не обходится ни одна схема ветряка для дома.

Его можно выполнить:

  • с вертикальной осью вращения;
  • или горизонтальной.

Вертикальный ветрогенератор

Покажу фотографией одну из легких для изготовления конструкций, сделанную из обычной стальной бочки.

Вот такой вертикальный ветрогенератор, изготовленный своими руками, да еще расположенный над самой землей в окружении застроек и растений, не сможет развить нормальных оборотов для выработки достаточного количества электроэнергии, чтобы питать частный дом.

Он сможет выполнять только какие-то единичные задачи для маломощного оборудования. Причем небольшая скорость вращения его ротора потребует обязательного использования повышающего редуктора, а это дополнительные потери энергии.

Такие конструкции были популярны в начале прошлого века на пароходах. Водяное колесо, расположенное своими лопастями вдоль направления движения судна, обеспечивало его движение.

Сейчас это раритет, утративший свою актуальность. В авиации такая конструкция не то что не прижилась, а даже не рассматривалась.

Из тихоходных конструкций ветряных колес сейчас через интернет массово распространяют ротор Онипко. Рекламщики показывают его вращение даже при очень слабом ветре.

Однако к этой разработке у меня почему-то тоже критическое отношение, хотя повторить ее своими руками не так уж и сложно. Восторженных отзывов среди покупателей не нашел, как и научных расчетов экономической целесообразности ее использования.

Если кто-то из читателей сможет меня разубедить в этом мнении, то буду признателен.

С самого начала двигатели самолетов стали применять винт, прогоняющий поток воздуха вдоль корпуса самолета. Его форму и конструкцию выбирают так, чтобы использовать дополнительно к активной силе давления реактивную составляющую.

По этому принципу работает любой горизонтальный ветрогенератор, который делают промышленным способом или своими руками. Пример самодельной конструкции показываю фотографией.

По принципу использования энергии ветра это более эффективная конструкция, а по исполнению для обеспечения бытовых вопросов снабжения электроэнергией — маломощная.

Небольшой электродвигатель, ротор которого раскручивает ветряк, может даже при оптимальном давлении и силе ветра, выработать в качестве генератора только . На нее можно подключить слабенькую светодиодную лампочку.

Подумайте сами, нужно ли собирать такой флюгер с подсветкой или не стоит. С другими задачи подобная конструкция не справится. Хотя ее еще можно использовать для отпугивания кротов на участке. Они очень не любят шумы, сопровождаемые вращением металлических частей.

Для того, чтобы полноценно пользоваться электроэнергией, получаемой от ветра, рабочее колесо ветрогенератора должно иметь соответствующие потребляемой мощности размеры. Рассчитывайте примерно на пятиметровый диаметр.

При его создании вы столкнетесь с технической трудностью: вам придется точно выдержать балансировку больших деталей. Центр масс должен постоянно находиться в средней точке оси вращения.

Это сведет к минимуму биения подшипников и раскачивание конструкции, расположенной на большой высоте. Однако выполнить подобную балансировку не так уж просто.

Как установить ветрогенератор: надежная схема мачты для крепления на высоте

Вес рабочего колеса для нормального получения электрической энергии получается довольно приличным. На простой стойке его не установить.

Потребуется создавать прочный бетонный фундамент под металлическую мачту и анкерные болты оттяжек. Иначе вся собранная с большим трудом конструкция может рухнуть в любой неподходящий момент времени.

Стойка для ветрогенератора, поднятого на высоту, может быть выполнена:

  1. в виде сборной мачты, собранной из секций с раскосами;
  2. или конусной трубчатой опорой.

Обе схемы потребуют усиления от опрокидывания за счет создания нескольких ярусов оттяжек из тросов, которые необходимы для удержания мачты при шквальных порывах ветра. Их придется надежно крепить к стопорам и анкерам.

Из личного неудачного опыта: во время пользования аналоговым телевидением у меня работала антенна «Паутинка» с диаметром обруча 2м. Она располагалась на высоте 8 метров, была закреплена на деревянном шесте с двумя уровнями оттяжек. Шквальные порывы ветра ее раскачали так, что стойка развалилась.

Современное цифровое телевидение, к счастью, требует использования антенн значительно меньших размеров. Их не только , но и крепить не так уж сложно.

Как сделать мачту для ветряка

Сразу обратите внимание на создание прочной, безаварийной конструкции. Иначе просто повторите печальный опыт работников «ЯнтарьЭнерго», у которых во время шторма произошла авария: многотонная мачта рухнула, а осколки от лопастей разлетелись по всей округе.

Устройство мачты потребует расчета количества материалов, необходимых для создания сооружения из стального уголка различного сечения. Форма и габариты выбираются по местным условиям.

Ее делают из трех или четырех вертикальных стоек. Каждая из них снизу монтируется на упор. Вверху мачты создается площадка для установки ветряка.

Поскольку длина уголков ограничена, то мачту собирают из нескольких секций. Жесткость общему креплению придают боковые ребра, крепящиеся через раскосы.

Обязательным элементом фундамента являются закладные металлические элементы. Они будут использоваться для крепежа деталей. Придется позаботиться о сварке и соединительных болтах.

Не стоит пренебрегать дополнительными оттяжками.

Как сделать опору из труб

Телескопическую конструкцию из стальных труб соответствующего профиля собрать проще, но ее следует более тщательно рассчитать на прочность. Изгибающий момент, создаваемый тяжелой верхушкой при штормовом ветре не должен превысить критического значения.

При этом возникнут сложности с профилактическим обслуживанием, осмотром и ремонтом собранной воздушной электростанции. Если по мачте можно подняться на высоту как по лестнице, то по трубе это сделать проблематично. Да и работать наверху очень опасно.

Поэтому сразу необходимо продумать вариант безопасного опускания оборудования на землю и доступного способа его подъема. Это позволяет выполнить одна из двух схем с:

  1. Поворотной осью на основной опоре.
  2. Упорным рычагом на нижней части опорной стойки.

В первом случае создается прочный фундамент для установки основной опоры. На ее оси вращения крепится сваренная трубная конструкция с ветряком и полиспастной системой на стальных тросах.

Снизу трубы расположен противовес, облегчающий работу по подъему и опусканию с помощью ручной лебедки.

На картинке не показаны страховочные тросы поясов оттяжек. Они просто свисают со своих креплений вниз на землю при подъеме и опускании мачты, а к стационарным забетонированным кольям крепятся для постоянной работы.

Схема установки и опускания ветряка по второму варианту приведена ниже.

Мачту и расположенный под прямым углом к ней упорный рычаг с противовесом, усиленный ребром жесткости, поворачивают в вертикальном направлении лебедкой с полиспастной системой.

Ось вращения созданной конструкции находится в вершине прямого угла и закреплена в направляющих, вмонтированных в фундамент. Троса оттяжек при подъеме или опускании мачты снимают со стационарных креплений на земле. Они могут использоваться в качестве страховочных фал.

Ветрогенератор: устройство и принцип работы электрической схемы простыми словами

Промышленные ветряные электростанции спроектированы так, что способны сразу выдавать электрическую энергию в сеть потребителям. Своими руками так сделать не получится.

При выборе генератора, который будет раскручивать ветряное колесо, используют принцип обратимости электрических машин. К электродвигателю прикладывают крутящий момент и обеспечивают возбуждение обмоток статора.

Однако, идея раскручивать ротор трехфазного асинхронного электродвигателя в качестве генератора для получения электрического тока напряжением 220/380 вольт реализуется от двигателей внутреннего сгорания, напора воды, но не ветра.

Общая конструкция генератора с ротором станет иметь большой вес, а иначе обеспечить высокие обороты вала не получится.

Для небольших мощностей можно:

  • использовать автомобильный генератор, который выдает 12/24 вольта;
  • применить мотор колесо от электробайка;
  • собрать
    конструкцию из неодимовых магнитов с катушками из медной проволоки.

Также за основу можно взять ветряк, продаваемый в Китае. Но ему необходимо сразу провести ревизию: обратить внимание на качество монтажа обмоток, состояние подшипников, прочность лопастей, общую балансировку ротора.

Придется настроиться на то, что генератора будет сильно меняться в зависимости от скорости ветра. Поэтому в качестве промежуточного звена используют аккумуляторы.

Их зарядку необходимо возложить на контроллер.

Бытовые приборы сети 220 вольт должны от специального преобразователя — инвертора. Простейшая схема домашней ветряной электростанции имеет следующий вид.

Ее можно значительно упростить потому, что бытовая цифровая электроника: компьютеры, телевизоры, телефоны работают от постоянного тока блоков питания 12 вольт.

Если их исключить из работы и запитать цифровое оборудование непосредственно от аккумуляторов, то потери электрической энергии сократятся за счет отмены двойного преобразования в инверторе и блоках.

Внутри электрической схемы придется соблюдать такой же баланс мощностей, как и в механической конструкции. Каждая подключенная нагрузка должна соответствовать энергетическим характеристикам вышестоящего источника.

Бытовые приборы 220 вольт не должны перегружать инвертор. Иначе он будет отключаться от встроенной защиты, а при ее неисправности просто сгорит. По этому же принципу работают аккумуляторные батареи, силовые контакты контроллера, да и сам генератор.

Защита автоматическим выключателем домашней ветряной установки должна быть выполнена в обязательном порядке.

Для этого его необходимо , проверить и наладить.

Случайную перегрузку, а тем более появление тока короткого замыкания предусмотреть невозможно. Поэтому этот модуль обязательно устанавливают в качестве основной защиты.

Схема подключения аккумуляторов, инвертора и контроллера для ветрогенератора практически ничем не отличается от той, что используется на гелиостанциях со световыми панелями.

Поэтому сразу напрашивается разумный вывод: собирать комбинированную домашнюю электростанцию, работающую от энергии ветра и солнца одновременно. Эти два источника вместе хорошо дополняют друг друга, а затраты на сборку одиночных станций значительно снижаются.

На Ютубе очень много каналов посвящено ветрогенераторам для дома. Мне понравилась работа владельца «Солнечные батареи». Считаю, что он довольно объективен при изложении этой темы. Поэтому рекомендую внимательно посмотреть.

Аккумуляторы для ветрогенератора: еще одна проблема для владельца дома

Одна из затратных задач ветряной или солнечной электростанции — вопрос хранения электрической энергии, которую решают только аккумуляторы. Их придется покупать и обновлять, а стоимость — довольно высокая.

Для их выбора необходимо знать рабочие характеристики: напряжение и емкость. Обычно применяются составные батареи из АКБ на 12 V, а количество ампер-часов в каждом конкретном случае стоит определить опытным путем, исходя из мощности потребителей, времени их работы.

Выбирать аккумуляторы для ветрогенератора придется из довольно широкого ассортимента. Ограничусь не полным обзором, а только четырьмя
популярными типами кислотных АКБ:

  1. обычные стартерный автомобильные;
  2. AGM типа;
  3. гелевые;
  4. панцирные.
  • при хранении на морозе должны выдерживать огромные токи стартера, которые создаются при раскрутке холодного двигателя;
  • во время езды подвергаются вибрациям и тряске;
  • подзарядка происходит в буферном режиме от генератора
    при движении авто с различными оборотами двигателя.
  • обслуживаемые АКБ, требующие периодического уровня электролита и доливки дистиллированной воды, созданы для выдерживания 100 циклов разряд/заряд;
  • не обслуживаемые — имеют более сложную конструкцию и количество циклов 200.

Однако АКБ ветрогенератора при эксплуатации внутри дома:

  • обычно помещаются в подвальном помещении, где температура, круглогодично поддерживаемая на уровне +5÷+10 градусов, является оптимальной;
  • не подвергаются тряскам и вибрациям, стационарно
    установлены в неподвижном состоянии;
  • не получают экстремальные нагрузки при стартерном запуске, а при включении бытовых приборов через инвертор работают в щадящем режиме;
  • заряжаются от генератора небольшими токами, которые благоприятно действуют на режим десульфатации пластин.

Все это является самыми выгодными условиями для их эксплуатации. Поэтому этот вариант предлагаю взять на заметку тем, кому не лень периодически контролировать напряжение на банках и следить за уровнем
электролита в них.

Более сложные по устройству. У них такие же пластины, но кислотой пропитаны стеклянные маты, работающие одновременно диэлектрическим слоем. Их цикл разряда/заряда — 250÷400. Перезаряд опасен.

Голевые АКБ тоже создаются необслуживаемой конструкцией с герметичным корпусом и загущенным до состояния геля электролитом. Они очень не любят перезаряд, но более стойки к глубокому разряду. Число расчетных циклов -350.

Относятся к самым современным разработкам. Их электродные пластины защищены полимерами от воздействия кислоты. Диапазон циклов эксплуатации: 900÷1500.

Все эти четыре типа АКБ значительно отличаются по цене и условиям эксплуатации. Если взять во внимание рекомендации продавцов, то придется выложить довольно приличную сумму денег.

У него на этот счет свое, противоположное мнение. Как вы отнесетесь к нему — ваше личное дело. Однако, знать информацию из противоположных источников и выбрать из нее наиболее подходящий вариант: оптимальное решение для думающего человека.

Как рассчитать экономический эффект: цена ветрогенератора

Одним из маркетинговых ходов продавцов являются прайс листы,
показывающие расчеты экономии покупателей, создаваемой за счет приобретения их продукции. Стоит ли им верить?

Я предлагаю вам самостоятельно оценить экономическую выгоду от установки ветряной электростанции на вашем участке. Для этого потребуется учесть минимум расход денег на:

  1. возведение фундамента под мачту, на который пойдет немало бетона и металлический арматуры;
  2. создание высотной опоры для установки
    ветроколеса в зоне благоприятного давления ветра. Сюда войдут не только
    металлические уголки, трубы и крепежные детали со сваркой, но и затраты на весь монтаж;
  3. цену приобретения готового ветрогенератора или
    его изготовление в домашних условиях;
  4. покупку инвертора, контроллера, аккумуляторов, защитных модулей, кабелей и проводов. Учтите, что лет за 10-12 комплект АКБ придется сменить несколько раз;
  5. эксплуатационные расходы на профилактическое обслуживание и ремонт;
  6. решение ряда организационных вопросов.
Вам будет интересно  Своими руками

Практика использования ветряных станций показала, что тихо они не работают, а постоянные вибрации и шумы ветрогенератора раздражают ближайших соседей. Иногда придется решать вопросы через суд.

К тому же в область вращающегося колеса иногда попадают птицы: пластиковые лопасти ломаются, металлические гнутся. Требуется надежная защита и резервный комплект запасных частей.

Можно даже допустить, что лет 10 все будет работать надежно и эффективно, хотя про скорость ветра я объяснил довольно подробно в самом
начале статьи.

Когда рассчитаете все эти затраты (сделайте поправку на часть непредвиденных расходов), то прикиньте цену 1 киловатта электроэнергии, которую вы платите по счетчику сейчас.

Умножьте ее на то количество киловатт, на которое создаете ветряную станцию, например на 3. Дальше останется определить период времени для сравнения.

Возьмем за основу время, за которое предварительно планируете окупить свои затраты, например, 15 лет эксплуатации. Оплату 3 кВТ в час надо умножить на этот срок, выраженный в часах, и сравнить со стоимостью затрат на создание и эксплуатацию ВЭС за этот же период.

Оценка очень приблизительная, цены плавают, но расчет для моего случая показал, что проще оплачивать электроэнергию государству. Затраты будут ниже в 4 раза.

Считаю, что ветрогенератор для частного дома своим руками создать можно. Примеров его работы много. Однако, надо хорошо продумать целесообразность его использования, обосновать экономическую пользу.

Без точного предварительного расчета деньги на его создание в прямом смысле могут быть пущены на ветер и не принесут никакой выгоды владельцу. Если я ошибся в прогнозах, то поправьте в комментариях.

Учтите, что ваш опыт интересует не только меня, но и большое количество других людей. Он принесет пользу и им.

Из-за высокой стоимости альтернативных конструкций для получения энергии с помощью ветра, многие считают, что выгоднее изготовить ветрогенератор своими руками. В этом есть резон, но нужно понимать, что дело это непростое, требующее время и специальных знаний.

Иметь такую конструкцию мечтают дачники, домики которого удалены от цивилизации. Да и городской житель стал внимательнее присматриваться к ветрогенераторам, поглядывая на приходящие ежемесячно счета на использованную электроэнергию.

Растущие тарифы приводят к мысли, что ветрогенератор генератор своими руками не помешали бы и горожанам.

Нужны ли разрешительные документы?

Воплотить мечту в реальность сложно, но возможно. Для дачи будет достаточно маломощной установки, например, 1-киловатной. В России подобные конструкции приравниваются к бытовой технике.

Чтобы их установить не нужно оформлять сертификаты и бегать за разрешениями. Главное – определиться, действительно ли ставить подобный источник энергии целесообразно.

Для местности, где планируется установить ветряк, потребуется знать потенциал ветра. Поможет это сделать Интернет: потребуется найти «Карту ветров» и использовать разработанную формулу.

Налогообложение

На расходуемую для личных нужд энергию, налогообложения не предусмотрено никакого, поэтому ветряки малой мощности устанавливать можно смело и получать бесплатную энергию с их помощью.

Об индивидуальном энергоснабжении нет нормативных актов, способных препятствовать установке и использованию ветрогенераторов своими руками, как и купленных в торговой сети.

Тоже касается недовольства соседей: установка ветрогенераторов своими руками, нужная для решения личных потребностей, не должна вызывать неудовольствия. Последние вправе выдвинуть претензии, если ветряки будут им причинять реальные неудобства. Ведь права конкретного человека заканчиваются, когда другому они причиняют дискомфорт.

Высота мачты

Учитывая сказанное, собираясь монтировать ветрогенератор своими руками, особое внимание нужно уделить выбору высоты мачты. Помимо этого, требуется учитывать существующие ограничения, касающиеся частных построек, и местонахождения вашего участка. Например, если поблизости существуют тоннели, построены мосты, находятся аэропорты, не допускается возведение зданий, высотой больше отметки в 15 м.

Шумность

Во время работы шумит редуктор и вращающиеся лопасти. Рекомендуется шум измерить соответствующими приборами и полученные показатели документально зафиксировать. Принятые нормативами значения не должны превышаться. Тогда и споров с соседями не возникнет.

Помехи

В идеальном варианте защита от возможных телепомех должна быть у ветряков предусмотрена.

Экологическая служба

Она вправе установщику запретить проводить монтаж в единственном случае, когда это препятствует миграции птиц. А это маловероятно.

Своими руками собирая ветрогенератор, перечисленные моменты необходимо учесть.

Если ветряк покупается, эти моменты отображаются в паспорте, изучить который нужно сразу, чтобы себя обезопасить от неожиданностей.

Целесообразность

Насколько целесообразна установка ветряка определяет во многом сила и стабильность ветра в данном районе.

Условия

Для монтажа ветрогенератора для дома своими руками необходима обширная площадка. Он должен располагаться от соседей на определенном расстоянии.

Ветрогенератором называется конструкция, способная преобразовывать энергию кинетическую воздушных масс в механическую.

Благодаря ей ротор приводится в движение, благодаря чему, человек получает нужное ему для функционирования приборов электричество.

Конструкция

Составляют ветровую систему:

  • лопасти;
  • турбинный ротор;
  • генератор;
  • инвертор, преобразующий ток. Последний заряжает аккумулятор;
  • батарея, питающая конструкцию.

Суть функционирования

Она для подобных конструкций отличается простотой. Вращающийся ротор позволяет получить трехфазный ток. Он, после прохождения контроллера, подзаряжает аккумулятор. Далее, благодаря инвертору, он преобразуется до «состояния», пригодное для использования бытовыми приборами – холодильниками, телевизорами, микроволновыми печами, стиральными машинами и бойлерами, пр.

Показанная схема дает представление о том, какие трансформации претерпевает электроэнергия, которую производит ветрогенератор.

Некоторая часть ее аккумулируется, остальную потребляют приборы.

Лопасти подвергаются во время вращения сразу трем воздействиям:

  • подъемной силе;
  • импульсной;
  • тормозящей.

Последние две стараются преодолеть силу торможения, заставляют вращаться маховик, благодаря чему, ротором создается в неподвижной части генератора магнитное поле, принуждающее по проводам течь ток.

Выбор мотора

Тем, кто решил сделать ветрогенератор своими руками, рекомендуется использовать мотор от бытовых устройств и автомобилей, понимая, что эффективность возрастает прямо пропорционально вольтам, приходящимся на 1 виток.

Разновидности

Ветряки классифицируются по нескольким параметрам:

  • числу лопастей. Модели бывают одно-, двух-, трех – пяти – и многолопастными. Помните, что количество лопастей обратно пропорционально скорости, т.е. чем больше первых, тем при меньшей скорости воздуха начинается вращение. Многолопастные используются часто там, где преимущество отдается вращению перед получением энергии – например, при подъеме воды из скважин;
  • материалу, из которого делают лопасти. Помимо твердых, как стало известно, подходят даже плотные ткани, стоимость которых невысокая. Их делят на жесткие и парусные, которые по цене ниже, чем первые, изготовленные из металла или стеклопластика, но менее прочные. Поэтому ремонтировать такие лопасти придется часто;

  • расположению оси относительно земли. По этому признаку ветряки бывают горизонтальными (имеющие более высокую мощность, надежность) и вертикальные. Эти ветрогенераторами своими руками намного чувствительнее к ветряным порывам;
  • шагу винта, который бывает фиксированным (более распространены) и изменяемым. У последнего увеличена скорость вращения, но установка очень сложна для исполнения и массивна.

Ветряк своими руками сделать получится практически бесплатным, если найдутся ненужные детали, без дела валяющиеся где-то в гараже: мотор старого авто, обрезанные канализационные трубы и др.

Ветряк роторный

Простейший ветрогенератор своими руками этого вида имеет вертикальную ось вращения, обеспечит легко частный дом энергией на 100%. Его смастерить сложно, но возможно. При этом, это проще даже, чем кажется. Лопасти, к примеру, несложно сделать из металлической бочки. Их вырезают ножницами для резки металла.

Для сборки ветрогенератора своими руками, мощность которого, предположим. должна составлять 1,5 кВт, под руками должны быть перечисленные ниже элементы:

  • автогенератор 12В;
  • 12 — вольтовая батарея (лучше кислотная либо гелиевая);
  • «кнопка» (полугерметичный выключатель так же12 V);
  • преобразователь 700-ваттный;
  • достаточной вместимости емкость из алюминия или нержавеющей стали – бак, выварка и пр.
  • реле (подойдет автомобильное);
  • вольтметр;
  • метизы (болты, гайки и пр.);
  • провод 4 мм в сечении и 2,5 мм;
  • пара хомутов для закрепления на мачте генератора.

Инструменты

Для изготовления своими руками ветряка необходимы:

  • болгарка;
  • кусачки;
  • строительный карандаш для нанесения разметки либо маркер;
  • ножницы для металла;
  • сверла с дрелью;
  • рулетка;
  • отвертки;
  • ключи гаечные.

С чего начать?

Ветряк своими руками, как говорилось, начинают изготавливать с поиска большой емкости. Она составит основу.

На нее наносят разметку, пользуясь маркером, т.е. делят на равные 4 части. Далее будет объясняться, как делать разрезы болгаркой. При их выполнении металл до конца разрезать нельзя.

Нельзя болгаркой пользоваться для работы с окрашенной жестью, а также оцинкованной сталью, которые сильно нагреваются. Их режут ножницами для металла, помня, что вырезаются лопасти не до конца.

Параллельно с изготовлением лопастей, переделывают у генератора шкив. В нем и днище исходной кастрюли необходимо просверлить отверстия, в которые вставляться будут болты.

Делают это максимально аккуратно, чтобы соблюсти симметрию. Это нужно, чтобы в ходе работы не возникал дисбаланс.

Далее, каждую лопасть отгибаем поочередно. Но делаем это с учетом направления, в котором вращаться станет генератор. Чаще она совпадает с движения стрелки часов. Угол, изгиба, определяет скорость и площадь воздействия воздушного потока.

Ведро с готовым пропеллером прикрепляют на шкив, а на мачту, применив хомуты, устанавливают генератор. В последнюю очередь соединяют провода, создавая цепь.

Для присоединения аккумулятора выбирают провод диаметром 4 мм². Достаточно будет 1 метра. Такой же потребуется, чтобы подключить инвертор.

Меньшего сечения – 2,5 мм хватит для подсоединения нагрузки. Если делали все последовательно и точно, ветряк своими руками работать будет хорошо, а проблем возникнуть не должно.

Если батарею, к примеру, использовали 75 амперную, а преобразователь 1000-ватный, ветряка своими руками хватит, чтобы работали одновременно сигнализация охранная, камеры видеонаблюдения и освещение улицы.

Плюсы и минусы

Достоинства:

  • экономичность модели;
  • ремонтопригодность. При выходе из строя элемента, он просто заменяется новым;
  • отсутствие требований к условиям эксплуатации;
  • надежность;
  • бесшумность.
  • не высокая производительность;
  • зависимость сильная от ветра (пропеллер может просто слететь).

Неодимовые магниты для ветряков

В России о них узнали не слишком давно, поэтому ветряки с их использованием также делают недавно. Ажиотажный продукт рынок постепенно насытил, поэтому теперь эти магниты доступны народным умельцам.

Изготовление ветряка

Эта конструкция сложнее, чем ранее описанная. Ось вращения у нее горизонтальная.

До того, как приступать к сборке ветряка своими руками, желательно приобрести ступицу (сгодится от автомобиля) и тормозные диски.

Ступица выступит базой. Поскольку она уже использовалась, стоит ее смазать, предварительно разобрав и обратив на подшипники особое внимание. Ни наслоений, ни ржавчины остаться на них не должно. Генератор обязательно красят. Забывать об этом нельзя.

Как закрепятся магниты?

Они требуют грамотного распределения и надежного крепления. Их часто приклеивают к роторным дискам. Для работы необходимо двадцать магнитов 25х8 мм.

Важно: Можно это количество изменять, помня основное, что совпадает число магнитов с полюсами в однофазном генераторе и соответствует 2/3 или 4/3 — в трехфазном.

Полюса должны чередоваться. Для удобства изготавливают шаблон или наносят на диск разметку секторов. Лучше, как показала практика, использовать их круглой формы, чем прямоугольной, поскольку в последних поле магнитное имеется на всей длине, а у первых лишь в центре.

Определяем полюса

Чтобы не перепутать полюса их следует точно определить. Магниты для этого подносят друг к другу. В случае их притягивания, ставят «+», отталкивания – «-».

Размещают их, так, чтобы полюса чередовались.

Клей должен быть качественным для надежности конструкции. Неплохо магниты держатся на эпоксидной смоле, покрывающей полностью диск. Ее разводят по инструкции.

Она не должна стекать с диска. Чтобы предотвратить стекание смолы, по периметру делают временные бортики из пластилина или скотчем обматывают диск.

Сравнение однофазных устройств и трехфазных

Предпочтение стоит отдать трехфазному статору, поскольку он меньше вибрирует, чем однофазный. Вызваны вибрации разницей в токовой амплитуде, причиной которой является непостоянная отдача.

Тесты показали, что она больше на 50% у трехфазной модели. Другим важным преимуществом 3-фазной является высокий акустический комфорт во время функционирования под нагрузкой. Другими словами, он не гудит. К тому же, отсутствие вибрации положительно сказывается на сроке службы.

Наматываем катушку

Выбрав не очень скоростной вариант, зарядка 12V батареи начинается при 100-150 об/м. Число витков для этого должно соответствовать 1000-1200. Поделив витки на все катушки, получим их число для одной.

Мощность ветряку добавит число полюсов. При этом вырастет частота токовых колебаний.

Если используется для витков провод большого сечения, уменьшается сопротивление и возрастает сила тока.

Облегчить процесс ручной намотки можно, если пользоваться специальным станком.

На характеристики ветрогенераторов, собранных своими руками, влияет толщина магнитов, имеющихся на диске и количество их.

Катушки, как правило, делаются круглой формы, но, слегка вытянув их, удастся выпрямить витки. Готовыми, катушки должны быть равными или чуть превышать по размерам магниты. С магнитами соотноситься должна и толщина статора.

Если последний больше из-за большего количества витков, пространство между дисками увеличивается, а поток магнитный уменьшается.

Но большее сопротивление катушек приведет к уменьшению тока. Для формы статора подойдет фанера. Чтобы увеличить прочность изделия поверх катушек (на дно формы) кладут стеклоткань. Перед нанесением смолы эпоксидной, форму обрабатывают вазелином или воском, или используют скотч.

Закреплены катушки между собой жестко. Наружу выводятся 6 концов фаз, для соединения которых пользуются схемами «звезда» или «треугольник».

Генератор тестируют, крутя его рукой. Для напряжения в 40V, сила тока достигает 10 А.

Сборка

Длину мачты выбирают от 6 до 12 метров, основание бетонируют. Сам ветрогенератор, собранный своими руками, крепят вверху. Чтобы обеспечить возможность добраться к нему, если потребуется ремонт, необходимо предусмотреть устройство, которое даст возможность поднять или опустить трубу.

Обеспечит это ручная лебедка. Из трубы ПВХ, диаметр которой 160 мм, реально изготовить винт длиной 2 метра, имеющего 6 лопастей.

Форму подбирают опытным путем. Но, такой винт-пропеллер необходимо защищать от сильного ветра, для чего и служит складывающийся хвост.

Рассмотренные модели эффективны каждая по-своему. А полученная информация свидетельствует, что ветряк изготовить своими руками вполне возможно.

Видео: Вертикальный ветрогенератор 4kw

Ветрогенератор, изготовленный из автомобильного генератора, может помочь в ситуации, когда в частном доме нет возможности подключения к линии электропередачи. Либо послужит вспомогательным источником альтернативной энергии. Такое устройство можно сделать своими руками из подручных материалов, используя наработки народных умельцев. Фото и видео продемонстрируют процесс создания самодельной ветровой установки.

Существует огромное видовое разнообразие ветрогенераторов и чертежей их изготовления. Но любая конструкция включает в себя следующие обязательные элементы:

  • генератор;
  • лопасти;
  • накопительная батарея;
  • мачта;
  • электронный блок.

Кроме этого, необходимо заранее продумать систему управления и распределения электроэнергии, начертить схему монтажа.

Ветровое колесо

Лопасти, пожалуй, самая важная часть ветрогенератора. От конструкции будет зависеть работа остальных узлов устройства. Изготавливают их из разных материалов. Даже из пластиковой канализационной трубы. Лопасти из трубы просты в изготовлении, стоят дёшево и не подвержены воздействию влаги. Порядок изготовления ветроколеса следующий:

  1. Необходимо рассчитать длину лопасти. Диаметр трубы должен быть равен 1/5 от общего метража. К примеру, если лопасть будет метровая, то подойдёт труба диаметром 20 см.
  2. Разрезаем трубу лобзиком вдоль на 4 части.
  3. Из одной части изготавливаем крыло, которое послужит шаблоном для вырезания последующих лопастников.
  4. Заусенца на краях сглаживаем абразивом.
  5. Лопасти фиксируют к алюминиевому диску с приваренными полосами для крепления.
  6. Далее к этому диску прикручивается генератор.

После сборки ветроколесо нуждается в балансировке. Его закрепляют на штативе горизонтально. Операцию проводят в закрытом от ветра помещении. В случае правильно проведённой балансировки колесо не должно двигаться. Если же лопасти вращаются сами, то их требуется подточить до придания равновесия всей конструкции.

Только после успешного завершения данной процедуры следует перейти к проверке точности вращения лопастей, они должны крутиться в одной плоскости без перекоса. Допускается погрешность в 2 мм.

Схема сборки генератора

Мачта

Для изготовления мачты подойдёт старая водопроводная труба диаметром не менее 15 см, длиной около 7 м. Если в пределах 30 м от предполагаемого места монтажа есть постройки, то высоту конструкции корректируют в сторону увеличения. Для эффективной работы ветроустановки лопастник поднимают выше препятствия минимум на 1 м.

Основание мачты и колышки для закрепления растяжек бетонируют. К кольям приваривают хомуты с болтами. Для растяжек применяют оцинкованный 6 мм трос.

Совет. Собранная мачта обладает немалым весом, при ручной установке понадобится противовес из трубы с грузом.

Переделка генератора

Для изготовления генератора ветряка подойдёт генератор от любого автомобиля. Их конструкции схожи между собой, а переделка сводится к перемотке провода статора и изготовлению ротора на неодимовых магнитах. В полюсах ротора высверливаются отверстия для фиксации магнитов. Устанавливают их, чередуя полюса. Ротор оборачивают бумагой, а пустоты между магнитами заливают эпоксидной смолой.

Автомобильный генератор

Таким же способом можно переделать двигатель от старой стиральной машины. Только магниты в этом случае во избежание залипания наклеивают под углом.

Новую обмотку перематывают по катушке на зуб статора. Можно сделать всыпную обмотку, это как кому удобно. Чем больше количество витков, тем эффективнее получится генератор. Мотают катушки в одном направлении по трёхфазной схеме.

Готовый генератор стоит опробовать и измерить данные. Если при 300 оборотах генератор выдаёт порядка 30 вольт, это хороший результат.

Генератор для ветряка из автомобильного генератора

Финальная сборка

Раму генератора сваривают из профильной трубы. Хвост изготавливают из оцинкованной жести. Поворотная ось представляет собой трубку с двумя подшипниками. Генератор крепят к мачте таким образом, чтобы расстояние от лопасти до мачты было не менее 25 см. В целях безопасности для финальной сборки и монтажа мачты стоит выбрать безветренный день. Лопасти под действием сильного ветра могут изогнуться и разбиться о мачту.

Чтобы использовать аккумуляторы для питания техники, которая работает от сети 220 В, потребуется установить инвертор преобразования напряжения. Ёмкость батареи подбирается индивидуально к ветрогенератору. Этот показатель зависит от скорости ветра на местности, мощности подключаемой техники и частоты пользования ею.

Устройство ветрогенератора

Чтобы батарея не вышла из строя от чрезмерной зарядки, понадобится контроллер напряжения. Его можно изготовить самостоятельно, если обладаете достаточными знаниями в электронике, или купить готовый. В продаже имеется множество контролеров для механизмов получения альтернативной энергии.

Совет. Чтобы лопастник не сломался при сильном ветре, устанавливают простое устройство – защитный флюгер.

Обслуживание ветрогенератора

Ветрогенератор, как и любое другое устройство, нуждается в техническом контроле и обслуживании. Для бесперебойной работы ветряка периодически проводят следующие работы.

  1. Наибольшего внимания требует токосъёмник. Щётки генератора нуждаются в чистке, смазке и профилактической регулировке раз в два месяца.
  2. При первых признаках неисправности лопастника (дрожание и разбалансировка колеса) ветрогенератор опускают на землю и ремонтируют.
  3. Раз в три года металлические детали покрывают антикоррозийной краской.
  4. Регулярно проверяют крепления и натяжение тросов.

Теперь, когда установка окончена, можно подключать приборы и пользоваться электроэнергией. По крайней мере, пока ветрено.

Генератор для ветряка своими руками: видео

Вертикальный ветрогенератор своими руками, чертежи, фото, видео ветряка с вертикальной осью.

Ветрогенераторы подразделяются по типу размещения вращающейся оси (ротора) на вертикальные и горизонтальные. Конструкцию ветрогенератора с горизонтальным ротором мы рассматривали в прошлой статье, теперь поговорим о ветрогенераторе с вертикальным ротором.

Схема аксиального генератора для ветрогенератора.

Изготовление ветроколеса.

Ветроколесо (турбина) вертикального ветрогенератора состоит из двух опор верхней и нижней, а также из лопастей.

Ветроколесо изготовляется из листов алюминия или нержавейки, также ветроколесо можно вырезать из тонкостенной бочки. Высота ветроколеса должна быть не менее 1 метра.

В этом ветроколесе угол изгиба лопастей задаёт скорость вращения ротора, чем больше изгиб, тем больше скорость вращения.

Ветроколесо крепится болтами сразу к шкиву генератора.

Для установки вертикального ветрогенератора можно использовать любую мачту, изготовление мачты подробно описано в этой .

Схема подключения ветогенератора.

Генератор подключается к контроллеру, тот в свою очередь к аккумулятору. В качестве накопителя энергии практичней использовать автомобильный аккумулятор. Поскольку бытовые приборы работают от переменного тока, нам понадобится инвертор для преобразования постоянного тока 12 V в переменный 220V.

Для подключения используется медный провод сечением до 2,5 квадрата. Схема подключения подробно описана .

Как собрать ветрогенератор своими руками из стиральной машины

Ветрогенераторы редко используют в качестве главных источников электроэнергии, а вот как дополнительные или альтернативные они идеальны.

Это хорошее решение для дач, частных домов, расположенных в местностях, где часто бывают проблемы с электричеством.

Сборка ветряка из старых бытовых приборов и металлолома – это реальные действия для защиты планеты. Мусор – настолько же актуальная экологическая проблема, как и загрязнение окружающей среды продуктами сгорания углеводородов

Самодельный ветрогенератор из шуруповерта, автомобильного генератора или двигателя стиральной машины обойдется буквально в копейки, зато поможет сэкономить приличные суммы на счетах за энергоресурсы. Это неплохой вариант для рачительных хозяев, которые не хотят переплачивать и готовы приложить некоторые усилия для сокращения расходов.

Нередко для изготовления ветряков своими руками используют автомобильные генераторы. Они не так привлекательно выглядят, как конструкции промышленного производства, зато вполне функциональны и покрывают часть потребностей в электроэнергии

Стандартный ветрогенератор состоит из нескольких механических устройств, функция которых заключается в преобразовании ветровой кинетической энергии в механическую, а после – в электрическую. В большинстве своем современные модели оснащены тремя лопастями для увеличения КПД и начинают работать, когда скорость ветра достигает хотя бы 2-3 м/с.

Скорость ветра – принципиально важный показатель, от которого напрямую зависит мощность установки. В технической документации к ветрогенераторам промышленного производства всегда указываются номинальные параметры скорости ветра, при которых установка работает с максимальным КПД. Чаще всего этот показатель составляет 9-10 м/с.

Главные достоинства ветра как источника энергии – возобновляемость и неичерпаемость. Люди издавна изобретают различные приспособления, позволяющие рационально использовать силу стихии, и ветрогенератор – одна из удачных попыток обуздать ветер

Есть также и параметры предельно допустимой скорости ветра – 25 м/с. При таких показателях КПД ветряка уже существенно снижается, т.к. лопасти установки меняют положение. Если речь идет о самодельной конструкции, трудно определить ее технические характеристики. Имеет смысл ориентироваться на усредненные показатели и рассчитать количество энергии, необходимое для основных нужд.

Сборка ветряка из старых бытовых приборов и металлолома – это реальные действия для защиты планеты. Мусор – настолько же актуальная экологическая проблема, как и загрязнение окружающей среды продуктами сгорания углеводородов

Нередко для изготовления ветряков своими руками используют автомобильные генераторы. Они не так привлекательно выглядят, как конструкции промышленного производства, зато вполне функциональны и покрывают часть потребностей в электроэнергии

Главные достоинства ветра как источника энергии – возобновляемость и неичерпаемость. Люди издавна изобретают различные приспособления, позволяющие рационально использовать силу стихии, и ветрогенератор – одна из удачных попыток обуздать ветер

Есть также и параметры предельно допустимой скорости ветра – 25 м/с. При таких показателях КПД ветряка уже существенно снижается, т.к. лопасти установки меняют положение. Если речь идет о самодельной конструкции, трудно определить ее технические характеристики.

Имеет смысл ориентироваться на усредненные показатели и рассчитать количество энергии, необходимое для основных нужд.

Плюсы и минусы

Установка ветрогенератора рентабельна, если скорость ветра достигает 4 м/с. В этом случае можно обеспечить практически все потребности:

  • Прибор мощностью 0,15-0,2 кВт позволит перевести на эко-энергию освещение комнат. Можно будет также подключить компьютер или телевизор.
  • Ветроустановка мощностью 1-5 кВт хватит для обеспечения работы основной бытовой техники, включая холодильник и стиральную машину.
  • Для автономной работы всех приборов и систем, включая отопительную, нужен ветряной генератор мощностью 20 кВт.

При проектировании и сборке ветряка из двигателя стиральной машины нужно учитывать нестабильность скорости ветра. Электричество может исчезнуть в любую секунду, поэтому технику нельзя подключать напрямую к генератору. Требуются аккумуляторы и контроллер заряда, т.к. электроприборы нуждаются в напряжении 220В.

Ветрогенераторы используют уже многие годы, их конструкции постоянно совершенствуются, а ветер – легкодоступный источник энергии. Устройства, работающие от него, абсолютно безопасны для экологии и удобны, т.к. располагаются на мачтах и не занимают полезную площадь. Их просто обслуживать и ремонтировать.

Из-за нестабильности работы ветрогенераторов приходится изобретать способы обеспечения домов дополнительной энергией. Хороший вариант – сочетание ветряных и солнечных установок

Ветряки шумят при работе. Звук может быть громче или тише, но есть он всегда. Иногда это мешает владельцам домов и даже соседям. Можно отметить и другие неудобства. Ветер – непредсказуемая стихия, поэтому работа генераторов нестабильна и приходится аккумулировать энергию, чтобы не остаться без электричества в периоды штиля.

Для создания самодельного ветряка из двигателя стиральной машины требуется приобрести несколько деталей. Некоторые из них наверняка найдутся в старых бытовых приборах, а какие-то придется купить:

  • ротор с лопастями;
  • редуктор, который будет регулировать скорость вращения ротора ветряка;
  • кожух, предназначенный для защиты элементов ветряка от влаги и других негативных факторов среды;
  • аккумулятор, функция которого заключается в накоплении энергии и питании электроприборов, когда лопасти не вращаются;
  • инвертор для трансформации тока;
  • хвостовая часть, с помощью которой установка поворачивается по ветру;
  • мачта, на которой будет крепиться конструкция.

Все эти детали по отдельности стоят денег, а чтобы собрать их в целостную конструкцию, придется потратить немало времени. Не проще ли сразу купить готовую ветроустановку? Да, это проще, но обойдется в десятки раз дороже, чем самодельный ветряк.

Как собрать ветрогенератор своими руками из стиральной машины

Двигатель для изготовления ветряка

Неодимовые магниты для сборки ветряка

Сборка ротора самодельного ветрогенератора

Распечатанный шаблон для крепления катушек

Если заказать готовую ветряную станцию с монтажом, придется заплатить 70-80 тысяч рублей. Зато ветрогенератор, собранный из двигателя стиральной машины, будет стоить не больше 3.5 тысяч рублей. Разница в цене настолько ощутимая, что решение заняться самостоятельной сборкой и установкой ветряка кажется целесообразным. В результате можно получить прибор мощностью 2,5 кВт, и этого вполне достаточно для работы домашней техники.

Выбирая модель ветрогенератор для частного дома следует учитывать необходимую мощность, обеспечивающую работу приборов и оборудования с учетом графика и периодичности включения. Она определяется путем ежемесячного учета потребляемой электроэнергии. Дополнительно значение мощности может определяться в соответствии с техническими характеристиками потребителей.

Следует учитывать и тот фактор, что питание всех электроприборов осуществляется не напрямую от ветрогенератора, а от инвертора и комплекта аккумуляторных батарей. Таким образом, генератор мощностью в 1 кВт способен обеспечить нормальное функционирование аккумуляторов, питающих четырехкиловаттный инвертор.

При выборе конструкции ветряного двигателя учитываются следующие факторы:

  • Направление вращения ветряного колеса — вертикальное или горизонтальное.
  • Форма лопаток для вентилятора может быть в виде паруса, с прямой или криволинейной поверхностью. В некоторых случаях используются комбинированные варианты.
  • Материал для лопаток и технология их изготовления.
  • Размещение вентиляторных лопастей с различным наклоном, относительно потока проходящего воздуха.
  • Количество лопастей, включенных в вентилятор.
  • Необходимая мощность, передаваемая от ветряного двигателя к генератору.

Кроме того, необходимо учесть среднегодовую скорость ветра для конкретной местности, уточненную в метеослужбе. Уточнять направление ветра не требуется, поскольку современные конструкции ветрогенераторов самостоятельно поворачиваются в другую сторону.

Для большинства местностей Российской Федерации наиболее оптимальным вариантом будет горизонтальная ориентация оси вращения, поверхность лопаток криволинейная вогнутая, которую воздушный поток обтекает под острым углом. На величину мощности, забираемой от ветра, влияет площадь лопасти. Для обычного дома вполне достаточно площади 1,25 м 2 .

Число оборотов ветряка зависит от количества лопастей. Быстрее всего вращаются ветрогенераторы с одной лопастью. В таких конструкциях для уравновешивания используется противовес. Следует учитывать и тот факт, что при низкой скорости ветра, ниже 3 м/с, ветряные установки становятся неспособными забирать энергию. Для того чтобы агрегат воспринимал слабый ветер, площадь его лопастей должна быть увеличена как минимум до 2 м 2 .

Основное преимущество ветряных электростанций – это их автономность.

Главные технические минусы оборудования этой разновидности – зависимость от погоды (кроме силы ветра влияет также снег и дождь) и сравнительно небольшая мощность, значение которой в среднем не превышает нескольких сотен Ватт. Требуют обязательного применения промежуточной буферной аккумуляторной батареи, которая требует замены через несколько лет службы.

При сравнении с дизель-генераторами уступают им по продолжительности работы, но зато не требуют подвоза топлива и выполнения сложных и дорогостоящих мероприятий по пожарной безопасности его хранения.

Которые в средних широтах реально работают максимум пять месяцев, заметно превосходит тем, что функционируют круглый год.

При существующих тарифах на электроэнергию не дают существенного выигрыша по приведенным затратам, однако не оказываются убыточными.

Изготовители ветровых электростанций большое значение уделяют их внешнему оформлению. Так что наличие этого агрегата на загородном участке не только свидетельствует о “технической продвинутости” его обладателя, но и может стать важным элементом дизайна и наглядной демонстрации заботы об окружающей среде.

О эстетических параметрах можно судить по рисунку 6.

Рис. 6. Горизонтальный ветрогенератор Condor Home отечественного производства

Заключение.

Ветровые электростанции могут считаться полноценным альтернативным источником электрической энергии. С учетом типовых климатических условий большинства местностей нашей страны малые ветрогенераторы имеет смысл комбинировать в единую систему с солнечной батареей и дизельным генератором. В этом случае они вполне могут стать эффективным автономным вспомогательным средством выработки электроэнергии на даче или в загородном доме.

Альтернативная энергия, добываемая посредством «ветряной мельницы» — заманчивая идея, охватившая огромное число потенциальных потребителей электричества. Что же, электромехаников разного калибра, пытающихся сделать ветрогенератор своими руками, можно понять. Дешёвая (практически бесплатная) энергетика всегда ценилась на вес золота.

Тема изготовления и установки самодельных ветряных генераторов очень широко представлена в сети Интернет. Однако большая часть материала – это банальное описание принципов получения электрической .

Теоретическая методика устройства (установки) ветрогенераторов уже давно известна и вполне понятна. А вот как обстоят дела практически в бытовом секторе – вопрос, раскрытый далеко не полностью.

Чаще всего в качестве источника тока для самодельных домашних ветрогенераторов рекомендуют выбирать автомобильные генераторы или асинхронные двигатели переменного тока, дополненные неодимовыми магнитами.

Процедура переделки асинхронного электродвигателя переменного тока под генератор для ветряка. Заключается в изготовлении «шубы» ротора из неодимовых магнитов. Крайне сложный и долговременный процесс

Однако оба варианта требуют существенной доработки, нередко сложной, дорогостоящей, отнимающей много сил и времени.

Куда проще и легче во всех отношениях установить электродвигатели, подобные тем, что выпускались прежде и выпускаются теперь фирмой Ametek (пример) и другими.

Для домашней ветрогенераторной установки подходят моторы постоянного тока напряжением 30 – 100 вольт. В режиме генератора от них можно получить примерно 50% от заявленного рабочего напряжения.

Следует отметить: при работе в режиме генерации электродвигатели постоянного тока требуется раскручивать до скорости выше номинальной.

При этом каждый отдельно взятый мотор из десятка одинаковых экземпляров, может показывать совершенно разные характеристики.

Как собрать ветрогенератор своими руками из стиральной машины

Из-за нестабильности работы ветрогенераторов приходится изобретать способы обеспечения домов дополнительной энергией. Хороший вариант – сочетание ветряных и солнечных установок

Ветряки шумят при работе. Звук может быть громче или тише, но есть он всегда. Иногда это мешает владельцам домов и даже соседям.

Можно отметить и другие неудобства. Ветер – непредсказуемая стихия, поэтому работа генераторов нестабильна и приходится аккумулировать энергию, чтобы не остаться без электричества в периоды штиля.

Принцип работы ветряного генератора и виды оборудования

Все ветрогенераторы состоят из лопасти, ротора турбины, генератора, оси генератора, инвертора и аккумулятора. Условно можно разделить все модели на промышленные и домашние, при этом принцип работы у них будет одинаков.

Пример схемы покупной модели

Пример схемы покупной модели

Вращаясь, ротор создает переменный ток с тремя фазами, который идет через контроллер к аккумулятору, а дальше, в инверторе преобразуется в стабильный для подачи к электроприборам.

Простая схема работы

Простая схема работы

Вращение лопастей происходит за счет физического воздействия при помощи импульсной или подъемной силы, в результате чего в действие приходит маховик, а также под воздействием тормозящей силы. В процессе маховик начинает раскручиваться, а ротор создает поле магнитное на зафиксированной части генератора, после чего воспроизводится ток.

В целом разделяют ветрогенераторы на вертикальные и горизонтальные. Что связано с расположением оси вращения.

  • Ротор Савониуса. Самый простой, появившийся еще в 1924 году. В основе лежат два полуцилиндра на вертикальной оси. К недостаткам относят низкое использование энергии ветра.

Вариант ротора Савониуса

Вариант ротора Савониуса

  • С ротором Дарье. Появился в 1931 году, раскрутка происходит за счет разности сопротивления аэродинамического горба и кармана ленты, поэтому к недостаткам относится малый вращательный момент, а также необходимость монтировать нечетное количество лопастей.

Разновидность ветрового генератора Дарье

Разновидность ветрового генератора Дарье [list type=»check»]

  • Геликоидный. Лопасти имею закрученную форму, уменьшая нагрузку на подшипник, увеличивая срок эксплуатации. Недостаток – высокая цена.

Геликоидный

Самодельный вариант выйдет дешевле, если его правильно продумать и смонтировать.

Как собрать ветрогенератор своими руками из стиральной машиныУЗО: что это такое. Вы когда-нибудь слышали аббревиатуру УЗО? Что это такое узнаете прочитав обзор до конца. Вкратце хочется добавить, что это устройство способно уберечь жильё и всех его обитателей от ЧП, связанных с электричеством.

Горизонтальные модели разделяют по количеству лопастей. КПД у них выше, но есть необходимость монтажа флюгера для постоянного поиска направления ветра. Обороты вращения все модели имеют высокие, вместо лопастей монтируют противовес, который оказывает влияние на сопротивление воздуху.

Вариант горизонтальных моделей

Вариант горизонтальных моделей

Многолопастные модели могут иметь до 50 лопастей с большой инерцией. Их можно применять для работы водяных насосов.

Любой ветряной генератор состоит из нескольких типовых укрупненных блоков. Агрегат обязательно содержит турбину, которая вращается под действием воздушного потока, непосредственно или чаще всего через повышающий редуктор передает создаваемый момент на вал электрического генератора. Ротор вращается внутри статора на основе неодимовых магнитов, в результате чего вырабатывается электрическая энергия.

Конструкция ветряного генератора небольшой мощности показана на рисунке 1.

Рис. 1. Конструкция самодельного ветрового генератора

Вырабатываемая ветряным генератором электрическая энергия поступает в промежуточный накопитель, функции которого обычно берет на себя аккумуляторная батарея. Ток, отдаваемый аккумулятором, питает инвертор, с выхода которого снимают нормальное 220-вольтовое переменное напряжение бытовой частоты.

Как собрать ветрогенератор своими руками из стиральной машины

Наличие аккумулятора обязательно, т.к. он позволяет сгладить колебания мощности, снимаемой с турбины. Свою роль в этом играет факт того, что бытовой ветряной генератор устойчиво функционирует при скорости ветра от 6 м/с и выше, тогда как среднегодовое значение этого параметра на большинстве территории России оказывается примерно в полтора раза ниже.

Необходимые переключения, регулировки и прочие функции реализует блок автоматики.

Соответствующий уровень эксплуатационной надежности достигается наличие у конструкции запасов по отдаваемой мощности (обычно 10 – 20%).

Как промышленные, так и самодельные ветрогенераторы бывают разными. Их классифицируют по нескольким признакам:

  • Особенности вращения ротора с прикрепленными к нему лопастями – вертикального или горизонтального. Первые меньше реагируют на негативные факторы окружающей среды, а вторые отличаются более высоким КПД.
  • Количество лопастей. Самыми практичными считаются трехлопастные установки, но лопастей может быть больше или меньше.
  • Материал. Для изготовления лопастей используют различные материалы – жесткие или парусные. Первые обычно долговечнее, а вторые дешевле.
  • Шаг лопастей. Он может быть фиксированным или изменяемым.

При изготовлении ветрогенератора своими руками приходится самостоятельно определяться с конструкцией. При этом следует рассчитать необходимую мощность и учитывать условия эксплуатации установки.

Как собрать ветрогенератор своими руками из стиральной машины

Проще всего изготовить горизонтальный ветрогенератор. Люди без особого опыта выбирают именно такую конструкцию, однако некоторые умельцы предпочитают приложить на изготовление малошумной и эффективной вертикальной установки

Горизонтальные ветряки удобны тем, что для их создания не нужны высокоточные расчеты, сама конструкция проще в изготовлении и запускается при малейшем ветре. Минусы – сильный шум при работе и громоздкость. Вертикальный ветрогенератор подойдет людям, готовым тратить время и силы на сборку и обслуживание сложной, зато компактной конструкции.

Преобразующие устройства ветрогенератора трансформируют электрический ток, что приводит к большим потерям энергии. В зависимости от особенностей приборов эти потери могут достигать 15-20%

Работает ветрогенератор за счет вращения лопастей, прикрепленных к ротору. Сам ротор зафиксирован на валу генератора, который вырабатывает электроток. Энергия передается в аккумуляторы. Здесь она накапливается и питает бытовые электроприборы.

Ветряную установку оснащают контроллером, который преобразует переменный трехфазный ток в постоянный и управляет зарядкой аккумулятора. В схеме установки обязательно учитывают, что после аккумулятора должен быть подключен инвертор.

Проще всего изготовить горизонтальный ветрогенератор. Люди без особого опыта выбирают именно такую конструкцию, однако некоторые умельцы предпочитают приложить на изготовление малошумной и эффективной вертикальной установки

Горизонтальные ветряки удобны тем, что для их создания не нужны высокоточные расчеты, сама конструкция проще в изготовлении и запускается при малейшем ветре.

Минусы – сильный шум при работе и громоздкость. Вертикальный ветрогенератор подойдет людям, готовым тратить время и силы на сборку и обслуживание сложной, зато компактной конструкции.

Преобразующие устройства ветрогенератора трансформируют электрический ток, что приводит к большим потерям энергии. В зависимости от особенностей приборов эти потери могут достигать 15-20%

Магниты можно купить либо в специализированных магазинах, либо в интернете. Если у вас дома нет токарного станка, заказать изготовление деталей можно у знакомого мастера.

  1. Нужно переделать ротор асинхронного двигателя, чтобы можно было установить магниты. Для этого снимаются сердечники, их часть срезается на токарном станке на глубину 2 мм.
  2. Для установки магнитов нужно проделать в сердечнике пазы на глубину 5 мм.

Подготовка сердечников завершена. Теперь нужно посадить на места магниты. Для этого из куска жести изготовьте покрытие для сердечника. Этот шаблон должен точно соответствовать расположенным отверстиям. Поэтому вырезайте кусок в точности по диаметру сердечника, с отверстиями в нужных местах.

Все ветрогенераторы отличаются вне зависимости от того, промышленные они или сделаны своими руками. Их классификация осуществляется по нескольким признакам:

  1. Количество лопастей. Наиболее практичными являются агрегаты, у которых 3 лопасти. Однако их число может варьироваться как в большую, так и в меньшую сторону.
  2. Шаг лопастей. Это значение может быть постоянным или переменным.
  3. Характеристики движения ротора с лопастями, закрепленными на нем. Движение может осуществляться вертикально или горизонтально. Особенностью последних является более высокие показатели КПД, а первые более устойчивы к воздействию негативных внешних факторов.
  4. Материалы для производства лопастей используются разные — жесткие или парусные. Последние гораздо дешевле, жесткие — более прочные.

Горизонтальные конструкции более предпочтительны тем, что для их производства не требуется проводить высокоточных расчетов. Подобный ветряк гораздо проще сделать, он начинает работать даже при небольшом ветре. Недостатком является громоздкость изделия и шум во время работы.

Вертикальный агрегат подойдет тем, кто располагает временем на сборку и установку сложной, но компактной системы. Ветряк функционирует за счет движения лопастей, которые крепятся к ротору. Последний фиксируется на вал генератора, вырабатывающий поток электричества. Далее энергия поступает на аккумуляторные устройства, где накапливается, а затем осуществляет питание бытовых приборов.

Полезные видеоматериалы по сборке ветрогенераторов

Как собрать ветрогенератор своими руками из стиральной машины

Особый интерес к ветряной энергии проявляется на уровне бытовой сферы. Это понятно, если краем глаза взглянуть на очередной счёт за потреблённую энергию. Поэтому разного рода умельцы активизируются, используя все возможности получения электричества недорого.

Одна из таких возможностей, вполне реальная, тесно связана с ветряком из автомобильного генератора. Уже готовый прибор – автомобильный генератор – достаточно лишь оснастить правильно сделанными лопастями, чтобы иметь возможность снимать с клемм генератора какое-то значение электрической энергии.

Правда эффективно работать он будет лишь при условии наличия ветреной погоды.

Самодельный ветряк

Пример из практики бытового применения ветряных генераторов. Удачно разработанная и вполне эффективная практическая конструкция ветряка. Установлен трёхлопастной винт, что редкость для бытовых аппаратов

Использование фактически любого автомобильного генератора приемлемо для конструирования ветряка. Но подобрать для дела обычно стараются модель мощную, способную выдавать большие токи. Здесь на пике популярности конструкции генераторов от грузовых автомобилей, крупных пассажирских автобусов, тракторов и т.п.

Помимо генератора для изготовления ветряка потребуется ещё ряд комплектующих деталей:

  • винт двух- или трёх- лопастной;
  • автомобильный аккумулятор;
  • электрический кабель;
  • мачта, элементы опоры, крепёж.

Как собрать ветрогенератор своими руками из стиральной машины

Конструкция винта на две или три лопасти считается наиболее оптимальной для классического ветряного генератора. Но бытовой проект зачастую далёк от инженерной классики. Поэтому чаще всего на домашнюю конструкцию стараются подобрать уже готовые винты.

Крыльчатка автомобиля для ветряка

Крыльчатка от вентилятора легкового автомобиля, которая будет использована в качестве винта ветряной домашней установки. Лёгкость и большая полезная площадь для воздушной силы позволяют применять такие варианты

Таким, к примеру, может стать крыльчатка от внешнего блока сплит-системы кондиционирования воздуха или от вентилятора того же автомобиля. Но когда есть желание следовать традициям конструирования ветрогенераторов, придётся сооружать пропеллер ветряка от начала до конца своими руками.

Перед принятием решения о сборке и установке ветрогенератора стоит оценить климатические данные участка и рассчитать окупаемость. Существенную помощь в этом окажет информация весьма интересной статьи, рекомендуемой нами к ознакомлению.

Оптимальной основой для генератора домашнего ветряка видится модель АТ-700, взятая от трактора серии ДТ. Правда этот тракторный генератор в его изначальном виде рассчитан на частоту вращения ротора до 6000 об/мин. Под конструкцию домашнего ветряка такой параметр явно чрезмерный.

Есть два выхода из положения:

  1. Применить какой-нибудь редуктор-мультипликатор, дающий требуемое передаточное отношение.
  2. Перемотать существующую обмотку статора АТ-700 под малые обороты.

В принципе, оба варианта модернизации прибора достижимы. Но, судя по отзывам состоявшихся конструкторов, вариант с перемоткой обмотки статора более приемлем. Тем более если учитывать вес самого генератора АТ-700, достигающий 6 кг.

Генератор под ветряк

Тракторный генератор АТ-700. Многочисленные проекты в бытовой сфере разрабатывались на базе именно этого устройства, обладающего высокой отдачей по току. Но требуется небольшая модернизация

Если прибор дополнить редуктором, вес общего модуля увеличится вдвое. А это важный параметр для конструкции ветряка. Вес всегда стремятся уменьшить.

Материалом для изготовления лопастей винта служит поливная алюминиевая труба (d = 200 мм) длиной 0,7 – 1,0 м. Изначально её разрезают вдоль на четыре отрезка, а затем из двух или трёх полученных частей вырезают лопасти требуемой формы.

Так как алюминий – материал, хорошо поддающийся обработке, вырезать из куска трубы нужную форму лопасти не проблема. Главное – правильно рассчитать и нарисовать шаблон.

Приготовленные лопасти будущего винта необходимо как-то скрепить и насадить на вал генератора. Эта работа более сложная, требует точного баланса и особенно при выполнении трехлопастной конструкции. Есть масса вариантов изготовления диска винта. Один из них – создание этой детали из алюминиевых пластин.

Потребуется рассчитать диаметр диска винта с учётом метровой длины лопастей. Для размаха крыла в 2 метра, расчётный диаметр диска может составлять 150-200 мм. На основании рассчитанного диаметра из листового алюминия вырезается необходимое количество круглых пластин (6-7 шт.).

Винт ветрогенератора из трубы

Пример изготовления винта ветряного генератора из двухсотмиллиметровой алюминиевой трубы, применяемой на сельскохозяйственных полях для полива урожая. Получается лёгкая и эффективная конструкция

Вырезанные круглые пластины накладывают друг на друга, выравнивают по кромкам и скрепляют. Для скрепления лучше всего использовать качественный эпоксидный клей. Но не исключены также иные методы крепежа.

На готовом склеенном диске необходимо в центральной точке разметить и просверлить отверстие под крепление на валу генератора. Отверстие доработать шпоночным пазом под размер шпонки, установленной на валу ротора генератора.

Приготовленный таким способом пропеллерный диск размечают под крепление лопастей. По намеченным линиям сверлят отверстия для болтов крепления кронштейнов. Эти детали тоже делаются алюминиевыми с подбором по толщине, достаточной для компенсации передаваемых усилий.

Вам будет интересно  Ветрогенератор для дома, нужен или нет? Как сконструировать?

Останется приложить изготовленные ранее лопасти к диску в намеченных точках соединения, сбалансировать их на ровной поверхности и закрепить болтами.

Тракторный генератор АТ-700, оснащённый самодельным винтом, уже представляет собой реальный ветряк. С целью получения максимального эффекта от конструкции, её желательно поднять метров на 5-7 и к тому же обеспечить круговое перемещение на 360°.

Поэтому флюгер-ветряк ставят на мачту, которую проще всего изготовить на базе металлической трубы.

Ветрогенератор на мачте

Установленная мачта из металлической трубы диаметром 50 мм с ветряным генератором наверху. Для обеспечения устойчивости мачты применяются растяжки из металлического троса

Мачта высотой 5-7 метров, оснащённая наверху ветрогенератором, будет испытывать значительные нагрузки. Соответственно диаметр металлической трубы нужен достаточно большой – не менее 50 мм по наружному размеру.

Крепление мачты выполняется за счёт четырёх тросовых растяжек, закреплённых сверху ближе к ветряку и растянутых в противовес друг другу.

Под верхний обрез трубы-мачты, во внутреннюю область, запрессовывается пара подходящих подшипников или крепится каким-то иным способом. Это будет опорный крутящийся блок, куда встанет флюгер с генератором и винтом. Остаётся сделать сам флюгер и установить на него всё необходимое оборудование.

Флюгерную конструкцию, на одном конце которой место под автомобильный генератор с винтом, а на другом – место под «хвостовик», рекомендуется делать из лёгкого прочного материала.

Например, алюминиевая труба прямоугольного профиля подошла бы под основание в самый раз. В качестве крепежа генератора к профильной трубе удобнее применить хомуты из мягкой металлической ленты (лучше нержавеющей).

Крепление генератора на флюгере

Пример возможного крепления корпуса генератора на профильной трубе флюгера. Здесь используется металлическая рама с передним и задним кронштейнами под болтовое соединение

Хвост флюгера можно соорудить из того же алюминиевого листа и закрепить его к профильной трубе уголками. В точке центра тяжести, на профильной трубе, необходимо укрепить металлический штырь из нержавейки.

Эта деталь – в виде длинного болта (250-300 мм), диаметром около 30 мм (рассчитывается), проходит поперёк сквозь тело профильной алюминиевой трубы и закрепляется снизу гайкой. Поверх гайки ставится контргайка.

Диаметр резьбы болта должен быть чуть меньше внутреннего диаметра колец подшипников, запрессованных в трубе-мачте. В центре болта, по его оси, просверливается отверстие 7-10 мм. Сквозь это отверстие будет пропускаться электрический кабель от генератора и по трубе уходить вниз к месту подключения.

После всех описанных приготовлений (обязательно в условиях безветренной погоды) приступают к установке:

  1. На основании флюгера крепят хомутами тракторный генератор.
  2. Поднимают мачту от земли на 1,5 – 2 метра и устанавливают флюгер опорным болтом на подшипники.
  3. Одновременно пропускают кабель от генератора сквозь тело болта и дальше внутри трубы до нижней точки выхода.
  4. Также чуть ниже флюгерного основания жёстко устанавливают ограничитель, позволяющий вращаться флюгеру на 360° в одну или другу сторону, но не более того.
  5. Поднимают мачту окончательно и укрепляют тросовыми растяжками.
  6. Подключают концы кабеля к приёмному устройству (обычно через контроллер к аккумуляторной батарее).

На этом конструирование ветрового генератора можно считать завершённым. Однако есть ещё масса отдельных деталей процесса, с которыми придётся столкнуться в период применения устройства.

Схема ветрогенераторной установки

Структурная схема полноценной ветряной установки: 1 – ветряк, 2 – конвертер заряда АКБ; 3 – аккумулятор автомобильный; 4 – инвертор 24/220; 5,6 – выходы напряжений 220В и 24В

Эти детали связаны уже с автоматикой, регулирующей накопление и распределение энергии. Такие устройства как контроллер заряда, инвертор тока и прочие, являются обязательными компонентами ветровых генераторов.

Даже обычный электрический шуруповёрт может стать ветряком, если знать основы устройства ветрогенератора.

Интерес к ветрогенераторам не снижается. Напротив, этот вариант добычи электрической энергии всё чаще рассматривается на уровне владельцев загородной недвижимостью.

Очевидно, если совмещать сразу несколько видов энергии – ветра, солнца, гидротурбин или атомных станций, такое совмещение может дать экономический эффект. При этом риски пользователя остаться без электричества сводятся к нулю.

Расчёт мощности ветрогенератора — это сложный и трудоёмкий процесс, который применим к определённому генератору-исходнику. Самый простой вариант — задействовать динамо-машину от трактора или автомобиля. Такое устройство фактически не требует доработок и может применяться в системе энергообеспечения «как есть».

  • 0,15-0,2 кВт, который идут на основные потребности;
  • 1-5 кВт на электрооборудование;
  • 20 кВт на весь дом с отоплением.
  • генератор в 12В от авто;
  • аккумулятор;
  • преобразователь с 12 на 220 Вт с мощностью 1,2 кВт;
  • бочка или ведро алюминиевое или стальное для лопастей;
  • контрольная лампочка от авто;
  • выключатель;
  • вольтметр;
  • провода из меди с сечением более 2 мм;
  • хомута для крепления.

Самодельная модель

Асинхронный генератор: особенности и преимущества

По типу вращения ротора генераторы бывают синхронными и асинхронными. Первые имеют сложную конструкцию, а также более чувствительны к перепадам напряжения в сети, что сказывается на их продуктивности. Асинхронные, напротив, обладают более простым принципом действия, а также имеют отличные технические характеристики.

На роторе синхронного генератора помещаются магнитные катушки, что усложняет процесс движения ротора, в то время как ротор асинхронного генератора скорее похож на обычный маховик. Конструктивные особенности значительно влияют на КПД, и в синхронном есть его потери (до 11%). В асинхронном показатель потери энергии снижается до 5%, что делает его более востребованным не только в быту, но и в производстве.

Также есть и другие преимущества асинхронных генераторов:

  1. Более простой корпус защищает двигатель от попадания влаги и отработанного топлива, снижая необходимость частого технического обслуживания.
  2. Генератор устойчив к перепадам напряжения, а также имеет выпрямитель на выходе, который защищает подключенные электроприборы от поломки.
  3. Устройство способно служить источником питания для приборов, имеющих омическую нагрузку и высокую чувствительность к скачкам напряжения: сварочные аппараты, компьютерная и вычислительная техника, лампы накаливания.
  4. Обладает высоким КПД, который сочетается с минимальным клирфактором (показатель потери энергии, которая затрачивается на нагрев самого прибора).
  5. Имеет срок службы не менее 15 лет, поскольку все используемые детали достаточно надежные и не поддаются быстрому износу в процессе эксплуатации.

Все эти преимущества дают повод к использованию именно асинхронного агрегата, а простота его конструкции позволяет собрать в домашних условиях.

Вариант электрогенератора с асинхронным двигателем Toyota

Как сделать ветрогенератор на 220В своими руками

Для работы необходимо будет демонтировать двигатель из корпуса машины. Он состоит из трех основных частей:

  • Статор – круглая платформа с ведущими катушками обмотки, расположенными вдоль наружной кромки окружности;
  • Ротор – пластиковая или металлическая с пластиковым сердечником крышка. По периметру ее внутренней стенки размещены постоянные магниты;
  • Вал – центральная часть двигателя, оснащенная подшипниками для передачи кинетической энергии барабану стиральной машины.
    Работать мы будем непосредственно со стартером.

Технические характеристики можно прочитать на табличке, которая размещается на видном месте. Пример ее оформления и расшифровка обозначений приведены на фотографии.

Чтобы самодельный генератор надежно работал необходимо обращать внимание на:

  • класс IP, характеризующий качество защиты корпуса от воздействий внешней среды;
  • мощность потребления;
  • число оборотов;
  • схему соединения обмоток;
  • допустимые токи нагрузок;
  • КПД и косинус φ.

Схему соединения обмоток, особенно у старых двигателей, бывших в работе, следует вызвонить, проверить электрическими методами. Эта технология подробно расписана в статье о подключении трехфазного двигателя в однофазную сеть.

Для создания нормальных условий работы электрической машины необходимо соблюсти равенство ее номинального напряжения и мощности в режимах генератора и электродвигателя.

Q=2π∙f∙C∙U2

Однако, следует учесть режим работы генератора. На холостом ходу конденсаторы станут излишне нагружать обмотки и нагревать их. Это приводит к большим потерям энергии, перегреву конструкции.

Для устранения подобного явления конденсаторы подключают ступенчато, определяя их количество в зависимости от приложенной нагрузки. Чтобы упростить подбор конденсаторов для запуска асинхронного двигателя в режиме генератора, создана специальная таблица.

Мощность генератора (кВА)Режим полной нагрузкиРежим холостого хода
cos φ=0.8cos φ=1Q (кВАр)С (мкф)
Q (кВАр)С (мкф)Q (кВАр)С (мкф)
1515,53427,81725,44120
1011,12455,91304,1892
78,251824,44983,3674
56,251383,4752,7260
3,54,531002,54562,0445
22,72601,63361,2728

Для использования в составе емкостной батареи хорошо подходят пусковые конденсаторы серии K78-17 и им подобные с рабочим напряжением от 400 вольт и больше. Вполне допустимо заменить их металлобумажными аналогами с соответствующими номиналами. Собирать их придется параллельным подключением.

Использовать модели электролитических конденсаторов для работы в цепях асинхронного самодельного генератора не стоит. Они предназначены для цепей постоянного тока, а при прохождении синусоиды, меняющейся по направлению, быстро выходят из строя.

Существует специальная схема их подключения для подобных целей, когда каждая полуволна направляется диодами на свою сборку. Но она довольно сложная.

Как своими руками сделать генератор из электродвигателя? Непросто. Понадобится терпение, а также возможность изготовить некоторые детали на токарном станке.

Из обычного асинхронного мотора стиральной машинки-автомат мощностью 170-180 Вт возможно создать генератор мощностью 1,5 кВт. Лучше использовать движок от стиральной машины «Вятка» и других моделей советского производства, поскольку они более мощные.

ДействиеИзображение
Подготовленную металлическую емкость необходимо разметить и разрезать на 4 равные части, только делать это надо не до конца. В каждой детали просверлите отверстия для болтов, которые должны быть симметричными.
Не до конца прорезанные лопасти слегка отгибают, от этого процесса напрямую зависит скорость вращения, поэтому заранее решите в какую сторону должно вращаться оборудование.
Необходимо закрепить лопасти на шкиве, а генератор при помощи хомутов установить на мачту, а также собрать проводку по заготовленной схеме.
Главное правильно подсоединить провода, к которым в щитке подсоединяется аккумулятор, а также преобразователь.

Как собрать ветрогенератор своими руками из стиральной машины

Чтобы вам было проще сориентироваться, посмотрите видеоматериал по варианту сборке ветрогенератора из автомобильного генератора своими руками.

Таблица 1. Подробная инструкция ветрогенератора из стиральной машины с фото

Что необходимо сделатьФотопример
Следует купить неодимовые магниты, которые монтируются в углубления на роторе двигателя. Сами выемки делаются на токарном станке, для правильного размещения используйте схему. Как собрать ветрогенератор своими руками из стиральной машины
Приклеивать магниты надо на суперклей в подготовленные углубления. Затем, их следует обернуть бумагой, а остальное пространство залить эпоксидкой. Как собрать ветрогенератор своими руками из стиральной машины
Далее готовим ось, которую лучше заказать у токаря. Внутри полой конструкции должно остаться место для кабеля и отверстие для его входа. Держатель монтируем из железного прута. Для него используем болгарку, которой отрезаем две трубки (на них закрепляете генератор), а с другого конца следует приварить. Как собрать ветрогенератор своими руками из стиральной машины
Переходим к лопастям, которые можно изготовить из 16 см трубы для наружной канализации. В данном случае используйте лобзик. Как собрать ветрогенератор своими руками из стиральной машины
Осталось собрать ветрогенератор, закрепив все элементы. Для начала на несущую рейку крепим генератор, лопасти, ротор и хвост. Не забудьте закрыть генератор кожухом. Как собрать ветрогенератор своими руками из стиральной машины
Силовую установку следует крепить при помощи шарнирного механизма, а мачта монтируется в бетонное основание на 4 болта. Как собрать ветрогенератор своими руками из стиральной машины
Проведите провод до распределительного щитка. Как собрать ветрогенератор своими руками из стиральной машины
Подключите все элементы и проведите тестирование работоспособности. Как собрать ветрогенератор своими руками из стиральной машины
Что необходимо сделатьФотопример
Следует купить неодимовые магниты, которые монтируются в углубления на роторе двигателя. Сами выемки делаются на токарном станке, для правильного размещения используйте схему.
Приклеивать магниты надо на суперклей в подготовленные углубления. Затем, их следует обернуть бумагой, а остальное пространство залить эпоксидкой.
Далее готовим ось, которую лучше заказать у токаря. Внутри полой конструкции должно остаться место для кабеля и отверстие для его входа. Держатель монтируем из железного прута. Для него используем болгарку, которой отрезаем две трубки (на них закрепляете генератор), а с другого конца следует приварить.
Переходим к лопастям, которые можно изготовить из 16 см трубы для наружной канализации. В данном случае используйте лобзик.
Осталось собрать ветрогенератор, закрепив все элементы. Для начала на несущую рейку крепим генератор, лопасти, ротор и хвост. Не забудьте закрыть генератор кожухом.
Силовую установку следует крепить при помощи шарнирного механизма, а мачта монтируется в бетонное основание на 4 болта.
Проведите провод до распределительного щитка.
Подключите все элементы и проведите тестирование работоспособности.
ДействиеИзображение
Подготовленную металлическую емкость необходимо разметить и разрезать на 4 равные части, только делать это надо не до конца. В каждой детали просверлите отверстия для болтов, которые должны быть симметричными.
Не до конца прорезанные лопасти слегка отгибают, от этого процесса напрямую зависит скорость вращения, поэтому заранее решите в какую сторону должно вращаться оборудование.
Необходимо закрепить лопасти на шкиве, а генератор при помощи хомутов установить на мачту, а также собрать проводку по заготовленной схеме.
Главное правильно подсоединить провода, к которым в щитке подсоединяется аккумулятор, а также преобразователь.

Еще недавно ветрогенераторы считались редкостью, зато сегодня данная сфера стремительно развивается, а опыт по созданию ветряков для получения электроэнергии получили многие. Такие устройства можно использовать в самых разных сферах – для водоснабжения, электрификации частных домов, работы сельскохозяйственных агрегатов (к примеру, дробилок) или нагрева воды с целью обогрева жилища.

У промышленных моделей масса преимуществ, за исключением стоимости. Поэтому сегодня мы выясним, как сделать ветрогенератор своими руками и какие материалы/инструменты для этого понадобятся.

Принцип действия ветрогенератора заключается в преобразовании кинетической энергии в электроэнергию. Устройство состоит из ряда системных элементов, у каждого из которых имеется своя функция. Попытаемся с этим разобраться.

Принцип работы ветряного генератора и виды оборудования

При этом стоит учитывать, что ветер дует не всегда, поэтому своими руками ветряк для дома стоит обеспечить аккумулятором с контроллером заряда, а также инвертором, к которому подсоединяют приборы.

Для любой модели самодельного ветряка потребуются основные элементы:

  • ротор – часть, которая вращается от ветра;
  • лопасти, обычно их монтируют из дерева или легкого металла;
  • генератор, который будет преобразовать силу ветра в электроэнергию;
  • хвост, помогающий определить направления потоков воздуха (для горизонтального варианта);
  • горизонтальная рея для удержания генератора, хвоста и турбины;
  • матча;
  • провод соединительный и щиток.

Как собрать ветрогенератор своими руками из стиральной машины

В комплектации щитка будет аккумулятор, контроллер и инвертор. Рассмотрим два варианта, как вделать ветряной генератор своими руками.

  1. Турбины роторных устройств будут «ловить» ветер вне зависимости от того, с какой стороны он дует. Что крайне удобно в случае нестабильного/переменного ветра в регионе.
  2. Соорудить горизонтальный ветряк гораздо проще, чем горизонтальный.
  3. Конструкция может располагаться непосредственно на земле, но при условии, что ветра там достаточно.

Что же касается недостатков, то у горизонтального ветрогенератора он всего один – достаточно низкий коэффициент полезного действия.

А теперь выясним, как, собственно, изготавливается ветрогенератор своими руками. Процедура состоит из нескольких этапов, ознакомимся с особенностями каждого из них.

Относительно размеров турбины никаких требований нет – чем она будет большей, тем лучше для самой системы. А в примере, который приведен в данной статье, диаметр турбины составляет 60 сантиметров.

Чтобы сделать вертикальную турбину самостоятельно, заранее подготовьте:

  • трубу диаметров в 60 сантиметров, выполненную из нержавеющей стали;
  • винты, гайки и прочие крепежные элементы;
  • пару пластиковых диском диаметром 60 сантиметров (важно, чтобы пластик был прочным);
  • ступицу из автомобиля для основания;
  • уголки, с помощью которых будут крепиться лопасти (на каждый элемент – по шесть штук; то есть, 36 экземпляров в общей сложности).

Помимо того, предварительно позаботьтесь о следующих инструментах:

  • ключи;
  • лобзик;
  • маска;
  • защитные перчатки;
  • болгарка;
  • отвертка;
  • электродрель.

С целью балансирования лопастей могут быть использованы магниты или небольшие металлические пластины. Если дисбаланс незначительный, то можете попросту просверлить отверстия в соответствующих местах.

Без чертежа здесь точно не обойтись. Можете использовать тот, что приведен ниже, или же составить свой собственный.

Как собрать ветрогенератор своими руками из стиральной машины

Шаг 1.
Вначале возьмите металлическую трубу и разрежьте ее вдоль таким образом, чтобы в итоге вышло шесть лопастей одинакового размера.

Шаг 2.
Вырежьте из пластика пару одинаковых кругов с диаметром 60 сантиметров. Они послужат в качестве опор для нижней и верхней части турбины.

Шаг 3.
В верхней опоре можете вырезать небольшой отверстие (диаметром около 30 сантиметров), благодаря чему конструкция несколько облегчится.

Шаг 4.
Разметьте по отверстиям на автомобильной ступице аналогичные отверстия в нижней опоре из пластика, необходимые для креплений. Для проделывания отверстий используйте дрель.

Шаг 5.
Разметьте в соответствии с шаблоном расположение лопастей (должна получиться пара треугольников, которые как бы образуют звезду). Разметьте места крепежа уголков. На обеих опорах все должно быть одинаково.

Шаг 6.
Обрежьте лопасти. Можете резать их сразу по несколько, используя болгарку.

Шаг 7.
Разметьте места креплений на лопастях и уголках. Проделайте все эти отверстия.

Шаг 8.
Соедините лопасти с основаниями, используя для этого уголки, болты и гайки.

Как собрать ветрогенератор своими руками из стиральной машины

Генератор в данном случае должен бать самовозбуждающимся, причем обязательно на постоянных магнитах. Если вы возьмете обычный генератор от автомобиля, то здесь обмотка напряжения функционирует от аккумулятора, иными словами – в отсутствие напряжения не будет и возбуждения. Следовательно, если вы будете использовать простой генератор в тандеме с аккумулятором, а ветер продолжительное время будет относительно слабым, то аккумулятор вскоре попросту разрядится, а позже, когда ветер возобновится, ветрогенератор своими руками повторно уже не запустится.

Также можно изготовить систему на неодимовых магнитах. Такого рода устройство будет производить от 1,5 киловатта (если ветер слабый) до 3,5 киловатта (если сильный). Пошаговая инструкция по созданию такого генератора выглядит следующим образом.

Шаг 1.
Сделайте пару металлических блинов, длина каждого из которых составляла бы около 50 сантиметров.

Шаг 2.
Используя суперклей, приклейте к блинам по всему периметру неодимовые магниты размерами 2,5х5.0,12 сантиметра (по двенадцать штук для каждого).

Шаг 3.
Разместите блины друг напротив друга, не забывайте при этом о полярности.

Шаг 4.
Разместите между ними самопальный статор (из проволоки сечением 0,3 сантиметра сделайте 9 катушек, в каждой – по 70 витков). Соедините катушки «звездочкой» (как показано на изображении), после чего залейте полимерной смолой. При этом важно, чтобы катушки были намотаны в одну сторону, можете пометить конце/начало обмотки с помощью цветной изолетны – так будет удобнее.

Шаг 5.
Статор должен получиться около 2 сантиметров в толщину. Обмотка должна выходить посредством болтов с гайками. Дистанция между ротором и статором должна соответствовать 2 миллиметрам.

Магниты будут притягиваться достаточно сильно, а для плавного соединения в них необходимо проделать отверстия и нарезать резьбу под шпильки. Сразу выровняйте роторы, после чего, используя ключи, опустите верхний на нижний. Затем можете убрать временные шпильки.

Вначале установите на мачте специальный кронштейн, посредством которого будет крепиться статор (который, в свою очередь, может иметь как три, так и шесть лопастей). Над кронштейном зафиксируйте ступицу, используя все те же гайки. Закрутите на четыре шпильки, которые имеются у ступицы, готовый генератор.

Для установки всего ветрогенератора своими руками необходимо выполнить действия, которые приведены ниже в виде пошаговой инструкции.

Шаг 1.
Забетонируйте в грунте надежное и прочное основание.

Шаг 2.
Заливая туда бетонный раствор, добавьте шпильки, необходимые для крепления массивного шарнира (все это с легкостью делается собственноручно).

Шаг 3.
Когда бетон окончательно застынет, наденьте шарнир на шпильки и зафиксируйте с помощью гаек.

Шаг 4.
Установите мачту в подвижную часть шарнира.

Как собрать ветрогенератор своими руками из стиральной машины

Шаг 5.
Сверху мачты прикрепите 3 или 4 растяжки (можете использовать фланец или сварку). Также потребуется стальной трос.

Шаг 6.
Поднимите мачту на шарнире, используя один из подготовленных тросов (тянуть можете с помощью легкового автомобиля).

Шаг 7.
Вертикальность всей мачты строго фиксируется растяжками.

От того, насколько правильно вы подберете место для установки ветрового генератора, во многом зависит эффективность его функционирования. Место должно быть таким, чтобы лопастям системы досталось как можно большее количество ветра. Участок должен быть открытым и возвышенным (например, крыша дома, но как можно дальше от деревьев и других строений).

Для более детального ознакомления с проблемой рекомендуем ознакомиться с приведенным ниже тематическим видеороликом.

Ветряной генератор на 12 В с горизонтальной осью

Чтобы сделать своими руками маломощный ветряк, необходимо сначала подготовить чертежи или эскизы.

На скорости вращения 200-300 об./мин. напряжение можно поднять до 12 вольт, а вырабатываемая мощность составит около 3 Вт. С его помощью можно зарядить небольшой аккумулятор. Для других генераторов мощность необходимо увеличивать до 1000 об./мин. Лишь в этом случае они будут эффективны. Но здесь понадобится редуктор, создающий значительное сопротивление и к тому же имеющий высокую стоимость.

Чтобы собрать электрогенератор, необходимы комплектующие:

  1. небольшой мотор от старого принтера, дисковода или сканера;
  2. 8 диодов типа 1N4007 для двух выпрямительных мостов;
  3. конденсатор ёмкостью 1000 мкф;
  4. труба ПВХ и пластиковые детали;
  5. алюминиевые пластины.

На рисунке ниже изображена схема генератора.

Шаговый мотор: схема подключения к выпрямителю и стабилизатору

Диодные мосты подключаются к каждой обмотке двигателя, которых две. После мостов подключается стабилизатор LM7805. В результате на выходе получается напряжение, которое обычно подаётся на 12-вольтную батарею.

Большую популярность получили электрогенераторы на неодимовых магнитах с чрезвычайно высокой силой сцепления. Их следует аккуратно использовать. При сильном ударе или нагреве до температуры 80-250 0 С (в зависимости от вида) у неодимовых магнитов происходит размагничивание.

За основу генератора, изготавливаемого своими руками, можно взять ступицу автомобиля.

Ротор на неодимовых магнитах

Как собрать ветрогенератор своими руками из стиральной машины

На ступицу производится наклейка суперклеем неодимовых магнитов диаметром около 25 мм примерно в количестве 20 шт. Однофазные электрогенераторы делаются с равенством количества полюсов и магнитов.

Магниты, расположенные напротив друг друга, должны притягиваться, т. е. повёрнуты противоположными полюсами. После приклеивания неодимовых магнитов производится их заливка эпоксидной смолой.

Катушки мотают круглыми, а общее количество витков составляет 1000-1200. Мощность генератора на неодимовых магнитах подбирается такой, чтобы его можно было использовать как источник постоянного тока, порядка 6А для зарядки АКБ на 12 В.

  • Доскональные знания электрика;
  • Источник питания. Это может быть генератор переменного тока или асинхронный двигатель.
  • Надежное место для установки аппарата. Так как вес отдельных бытовых агрегатов может достигать от 200 до 800 кг.
  • Ниодимовые магниты. Этот класс магнитов обладает большей производительностью;
  • Провода подходящего сечения;
  • Материалы для монтажа рамы и непосредственно ветряка.

Самодельная модель

Можно использовать данную схему для сборки

Можно использовать данную схему для сборки

Расчет ветрогенератора

Перед выбором ветрогенератора необходимо определить скорость и направление ветра, наиболее характерные в месте предполагаемого монтажа. Следует помнить, что вращение лопастей начинается при минимальной скорости ветра 2 м/с. Максимального КПД удается достичь, когда этот показатель достигает значения от 9 до 12 м/с.

Скорость ветра и диаметр винта оказывают непосредственное влияние на мощность, вырабатываемую ветряной электроустановкой. Точно рассчитать эксплуатационные характеристики той или иной модели возможно с помощью следующих формул:

  1. Расчеты в соответствии с площадью вращения выполняются следующим образом: P = 0,6 х S х V 3 ,где S — площадь, перпендикулярная направлению ветра (м 2), V — скорость ветра (м/с), Р — мощность генераторной установки (кВт).
  2. Для расчетов электроустановки по диаметру винта применяется формула:Р = D 2 х V 3 /7000, в которой D является диаметром винта (м), V — скорость ветра (м/с), Р — мощность генератора (кВт).
  3. При более сложных вычислениях учитывается плотность воздушного потока. Для этих целей существует формула: P = ξ х π х R 2 х 0,5 х V 3 х ρ х η ред х η ген,где ξ является коэффициентом использования ветровой энергии (безмерная величина), π = 3,14, R — радиус ротора (м), V — скорость воздушного потока (м/с), ρ — плотность воздуха (кг/м 3), η ред — КПД редуктора (%), η ген — КПД генератора (%).

Таким образом, электроэнергия, производимая ветрогенератором, возрастает количественно в кубическом соотношении с повышающейся скоростью ветрового потока. Например, при повышении скорости ветра в 2 раза, выработка ротором кинетической энергии возрастет в 8 раз.

При выборе места установки ветрогенератора необходимо отдавать предпочтение участкам без больших построек и высоких деревьев, которые создают преграду для ветра. Минимальное расстояние от жилых домов составляет от 25 до 30 метров, в противном случае шум во время работы будет создавать неудобства и дискомфорт. Ротор ветряка должен быть расположен на высоте, превышающей ближайшие постройки не менее чем на 3-5 м.

Если подключение загородного дома к общей сети не планируется, в этом случае можно воспользоваться вариантами комбинированных систем. Работа ветряной установки будет значительно эффективнее при использовании ее совместно с дизель-генератором или солнечной батареей.

Полезные видеоматериалы по сборке ветрогенераторов

Как вы уже наверное поняли, сегодня нам понадобится только сам двигатель от стиральной машины. Автор использовал инверторный двигатель постоянного тока от американской стиралки Fisheramp;Paykel. Подобные двигатели использует в своей продукции компания LG, присутствующая у нас на отечественном рынке. Также нам понадобится:

  • Паяльник, флюс и припой;
  • Горячий клей;
  • Мелкозернистая наждачка – нулевка.

Инструменты: кусачки, плоскогубцы, малярный нож.

Ненужная бытовая техника может выручить в самых неожиданных ситуациях. Безнадежно устаревшая стиральная машина способна стать новым источником «зеленой энергии». Ветрогенератор прослужит не один год и поможет сэкономить приличные деньги. Самое приятное, что такая трансформация обойдется в разумную сумму. Главное – искать, учиться на чужом опыте и не бояться экспериментировать.

Маломощный ветряк для дома можно собрать при наличии скромного набора б/у-шных устройств и деталей:

автомобильная АКБ, чем свежее и чем больше ёмкость, тем лучше;

инвертор на 300-700 Вт;

автомобильное или тракторное реле зарядки (в зависимости от вольтажа генератора);

контрольный прибор (вольтметр);

Для коммутации прибора с сетью электрической сетью используются провода сечением площадью не менее 4 мм². Готовая установка подключается по схеме, показанной на фото через предохранители 8, которая размыкается выключателем 9 для обслуживания и ремонта. Номинал резистора 1 подбирается опытным путём, а амперметр 5 может быть установлен на выходе из преобразователя 5 по желанию. Также для удобства использования конструкции может быть использован переменный резистор 4 для регулировки напряжения. Более подробная схема инвертора представлена ниже.

Таким образом можно собрать ветрогенератор для обеспечения минимальной потребности в электричестве. Расходуйте и производите энергию с умом, удачной всем работы!

Отправим материал вам на e-mail

В современном мире все больше денег приходится отдавать за коммунальные услуги, в перечень которых входит подача электроэнергии. Поэтому владельцы частных домов все чаще задумываются о том, как сделать ветрогенератор на 220В своими руками, который сможет обеспечить бесперебойной электроэнергией весь дом.

Промышленный ветрогенератор

Лопасти для ветрогенератора

Что касается лопастей парусного типа, то являются плоскими, а потому и менее эффективными. Аэродинамики они не учитывают, а крутятся исключительно под напором потока ветра. Как результат – не более 10 процентов всей энергии преобразуется в электрическую. А вот у крыльчатых лопастей площадь у внутренних и наружных поверхностей разная. Еще стоит заметить, что такие лопасти должны располагаться под углом 7-10 градусов относительно ветра.

Теперь несколько слов о материале, из которого должны быть лопасти. Для старинных ветряных мельниц использовались тонике каркасы из древесины, состоящие из жердей и перемычек. На такие каркасы натягивались специальные «крылья», сделанные из тканевого полотна. В случае износа ткани ее просто заменяли на новую. Хотя существует и альтернативный вариант – брать для этих целей плотные материалы (к примеру, брезент).

Хотя своими руками можно изготовить лопасти и из более современных материалов.

  1. Если пропеллер небольшой, то в качестве лопастей для него могут послужить разрезанные на части трубы из поливинилхлорида.
  2. Также можно использовать легкие металлы (к примеру, дюралюминий).
  3. Если планируется использование «парусов», то их можно вырезать из фанеры.
  4. Наконец, для большого агрегата лопасти можно сделать из досок (даже если они будут тяжелыми – не беда, нужно лишь, чтобы они друг друга уравновешивали).

Что касается диаметра труб, то он должен соответствовать 1/5 их суммарной длины. Каждая из таких труб режется вдоль на четыре куска, а в основании необходимо вырезать прямоугольник размерами 5х5 (тут будут находиться крепления), а после этого – выполнить косой срез, благодаря которому каждая лопасть будет сужаться от основания. Для обработки рваного края используется наждак.

Для крепления лопастей ветрогенератора были использованы два диска от HDD.

Отверстие в которых отлично подошло к диаметру крыльчатки.

Ветрогенератор 1

Размечаем.

Диски крепятся к ротору болтами с шайбами и гайками.

  1. Поворотную ось лучше заказать у токаря. Это простая полая конструкция, внутри которой есть отверстие для кабеля.
  2. Держатель основных деталей делаем из железного прута. Для этого отрезаем его болгаркой до нужной длины и привариваем две трубки, на которые будет крепиться генератор. С другого конца привариваем хвост.

Эффективность работы ветровых электроустановок во многом зависит от конструкции лопастей. Прежде всего, это их количество и размеры, а также материал, из которого будут изготовлены лопасти для ветрогенератора.

Факторы, влияющие на конструкцию лопастей:

  • Даже самый слабый ветер сможет привести в движение длинные лопасти. Однако слишком большая длина может привести к замедлению скорости вращения ветряного колеса.
  • Увеличение общего количества лопастей делает ветряное колесо более чутким. То есть, чем больше лопастей, тем лучше запускается вращение. Однако мощность и скорость будут снижаться, что делает подобное устройство непригодным для выработки электроэнергии.
  • Диаметр и скорость вращения ветряного колеса оказывает влияние на уровень шума, создаваемого устройством.

Количество лопастей должно сочетаться с местом установки всей конструкции. В наиболее оптимальных условиях правильно подобранные лопасти способны обеспечить максимальную отдачу ветрогенератора.

Прежде всего, нужно заранее определить необходимую мощность и функциональность устройства. Чтобы правильно изготовить ветрогенератор, нужно изучить возможные конструкции, а также климатические условия, в которых он будут эксплуатироваться.

Кроме общей мощности рекомендуется определить значение выходной мощности, известной еще как пиковая нагрузка. Она представляет собой общее количество приборов и оборудования, которые будут включаться одновременно с работой ветрогенератора. При необходимости увеличить этот показатель, рекомендуется использовать сразу несколько инверторов.

При возведении вертикального ветряка для дома своими руками, особое внимание уделяется основе всей конструкции, так как сам агрегат следует поднять как можно выше над землей. Это потребует более серьезных финансовых вложений, но сэкономленная энергия, со временем окупит эти затраты. Чем выше конструкция, тем выше скорость ветра, следовательно, для устройства с большими габаритами и весом, требуется подготовка фундамента.

Лопасти у любого вида устройства следует крепить под определенным углом, как у вертикальных, так и у горизонтальных устройств.

Подготовка статора

Размещаем платформу двигателя на столе, и приступаем к работе. Наша цель – перепаять соединения фаз по другой схеме, отличной от оригинала (фото).

Для удобства можно разметить группы по 3 катушки маркером. Кусачками обрезаем каждый из 6 выходов катушек согласно схеме.

Обрезанные края необходимо отогнуть отверткой или от руки, чтобы с ними было в последствии удобнее работать.

Зачищаем каждый контакт мелкозернистой наждачкой для улучшения спайки.

Ветрогенератор 2

Когда все будет готово и очищено от мусора, соединяем вместе каждую вторую группу из трех контактов. Ручную скрутку усиливаем плоскогубцами.

Паяльником залуживаем скрутку с помощью флюса, и распаиваем ее оловянным припоем. Отмыкаем скрутку, и пропаиваем ее с обратной стороны. То же проделываем и с остальными контактами. В итоге у нас должно получиться семь скруток.

Как получить три фазы из одной

Зачищаем контактную группу, использующуюся для подачи питания двигателю.

Теперь необходимо закольцевать оставшиеся 3 фазы. Подбираем кольцо для первой фазы. Его делаем из отрезка медного многожильного кабеля. Размечаем и отрезаем его по размеру внутренней окружности платформы.

Оголяем изоляцию в местах соединения со свободными контактами, и зачищаем их наждачкой. Начинаем припаивать кольцо с контактной группы, проходя каждый из семи, заканчиваем последним контактом. Для надежности соединения обвязываем конец контакта на кольце.

Вторую и третью фазы закольцовываем по аналогии с первой. Необходимо следить за тем, чтобы не припаять соседние контакты между собой.

Для более удобного использования электрических асинхронных двигателей необходимо питание от трех фаз. Но провести к себе домой такую сеть сможет не каждый, также возникают трудности с учетом электроэнергии. Поэтому приходится выкручиваться, как получается. Проще всего установить частотный преобразователь.

Ветрогенератор 3

Но его стоимость высокая, не каждый способен выделить такую сумму для собственного гаража или мастерской. Поэтому приходится применять подручные средства. Вам потребуется асинхронный двигатель, конденсатор и автотрансформатор. В качестве последнего можно использовать самодельное устройство, изготовленное из сердечника электродвигателя. Можете даже сделать чертеж генератора, чтобы упростить работу по сборке.

На него требуется намотать около 400 витков провода. Диаметр его около 6 кв. мм. Для точности требуется сделать десять отводов, чтобы совершить подгонку фаз. Можно сказать даже, что это генератор из асинхронного двигателя, своими руками сделанный. Только его основная функция – это преобразование, сдвиг фаз.

Проще всего оказывается, конечно, сделать генератор, фото которого приведено, если на выходе должна быть всего одна фаза. Но тут есть загвоздка – не каждая конструкция позволяет осуществить это. Самодельный генератор из асинхронного двигателя такого типа можно сделать, если все обмотки выведены и не соединены между собой.

Затем они соединяются последовательно и на выходе можно получить однофазное напряжение. Но если вам нужно трехфазное, не стоит делать ничего, модернизация обмоток не потребуется. Но учитывать особенности все равно нужно. Необходимо, чтобы генератор из асинхронного двигателя, своими руками сделанный, имел соединение обмоток по схеме звезда.

Монтаж несущей конструкции и лопастей

Существует огромное видовое разнообразие ветрогенераторов и чертежей их изготовления. Но любая конструкция включает в себя следующие обязательные элементы:

  • генератор;
  • лопасти;
  • накопительная батарея;
  • мачта;
  • электронный блок.

Обладая некоторыми навыками, можно смастерить ветрогенератор своими руками

Кроме этого, необходимо заранее продумать систему управления и распределения электроэнергии, начертить схему монтажа.

Составные части

Все что может пригодиться, это ротор из того самого шуруповерта.

Ветрогенератор 4

Другие недостающие части придется прикупить, это неодимовые магниты подходящих габаритов, различные выпрямители, преобразователи, инверторы и контроллеры заряда.

Или найти, например, цепной редуктор для корреляции скорости вращения ротора и генератора.

Кое-что достать — подшипники для лопастей.

В результате получится ветрогенератор мощностью 30-40 вт при скорости ветра 5-7 м/с.

Но это еще не все, своими руками нужно смастерить:

  • лопасти: из подручных материалов, листов алюминия толщиной 2-3 мм;
  • кожух: защищающий общую конструкцию от непогоды;
  • хвост ветрогенератора: поворачивает его по направлению ветра;
  • подпорную мачту из труб: на которой крепится ветрогенератор.

Не менее ответственным является вопрос изготовления лопастей определенной формы, для этого решается задача по аэродинамике.

Для получения полезной рабочей мощности, лопасти ветряка должны быть длиной в 1,5-3 метр, а для этого нужна полезная площадь. При креплении их к генератору болтами, необходимо очень точно рассчитать положение креплений, чтобы иметь правильно сбалансированное, отрегулированное вращение лопастей.

Здесь возникает резонный вопрос, стоит ли ветряк из подручных материалов и шуруповерта таких трудов и усилий, тем более что окупаемость его стремится к нулю. Если сравнить затраты на изготовление ветряка своими руками и стоимость готовой типовой комплектации ВЭУ (ветроэнергетическая установка), второй вариант более предпочтительный.

Ветровое колесо

Ветрогенератор 5

Лопасти, пожалуй, самая важная часть ветрогенератора. От конструкции будет зависеть работа остальных узлов устройства. Изготавливают их из разных материалов. Даже из пластиковой канализационной трубы. Лопасти из трубы просты в изготовлении, стоят дёшево и не подвержены воздействию влаги. Порядок изготовления ветроколеса следующий:

  1. Необходимо рассчитать длину лопасти. Диаметр трубы должен быть равен 1/5 от общего метража. К примеру, если лопасть будет метровая, то подойдёт труба диаметром 20 см.
  2. Разрезаем трубу лобзиком вдоль на 4 части.
  3. Из одной части изготавливаем крыло, которое послужит шаблоном для вырезания последующих лопастников.
  4. Заусенца на краях сглаживаем абразивом.
  5. Лопасти фиксируют к алюминиевому диску с приваренными полосами для крепления.
  6. Далее к этому диску прикручивается генератор.

Лопасти для ветрового колеса

После сборки ветроколесо нуждается в балансировке. Его закрепляют на штативе горизонтально. Операцию проводят в закрытом от ветра помещении. В случае правильно проведённой балансировки колесо не должно двигаться. Если же лопасти вращаются сами, то их требуется подточить до придания равновесия всей конструкции.

Только после успешного завершения данной процедуры следует перейти к проверке точности вращения лопастей, они должны крутиться в одной плоскости без перекоса. Допускается погрешность в 2 мм.

Схема сборки генератора

Подключение к однофазной сети

Истинной проблемой становится подключение электродвигателя, рассчитанного на три фазы, к одной. Принцип генератора немного отличается, но для его понимания нужно рассмотреть и процесс мотора. Необходимо использование емкости, которая позволит сделать сдвиг фазы в нужную сторону. Причем существует несколько схем, используемых на практике.

У таких вариантов подключения имеется один существенный недостаток – снижение мощности электродвигателя. Можно получить от него как максимум 50-процентную отдачу. Следовательно, при мощности мотора 1,5 кВт, в случае питания от однофазной сети, вы сможете получить лишь половину – 0,75 кВт. Это накладывает определенные неудобства, так как приходится использовать более мощные электродвигатели.

Схема подключения асинхронного двигателя с обмотками, соединенными звездой, для работы в качестве генератора трехфазной сети имеет стандартный вид.

Мачта

Для изготовления мачты подойдёт старая водопроводная труба диаметром не менее 15 см, длиной около 7 м. Если в пределах 30 м от предполагаемого места монтажа есть постройки, то высоту конструкции корректируют в сторону увеличения. Для эффективной работы ветроустановки лопастник поднимают выше препятствия минимум на 1 м.

Основание мачты и колышки для закрепления растяжек бетонируют. К кольям приваривают хомуты с болтами. Для растяжек применяют оцинкованный 6 мм трос.

Переделка генератора

Чтобы сделать ветро генератор из (асинхронный!) двигателя, вам потребуется учесть одну главную особенность. А именно – создать магнитное поле, которое будет совершать движение. Добиться этого можно двумя путями. Первый – это установка постоянных магнитов на роторе. Второй – сделать обмотку возбуждения на якоре. У обоих способов есть как преимущества, так и недостатки.

Решить нужно перед началом проведения работ, генератор тока какого вида вам необходим. Если нужен постоянный, то потребуется применять диоды для выпрямления. Это позволит обеспечить светом небольшой дом, а также запитать практически любую бытовую аппаратуру. Самодельные генераторы тока могут приводиться в движение даже силой ветра.

Ветрогенератор 6

Для изготовления генератора ветряка подойдёт генератор от любого автомобиля. Их конструкции схожи между собой, а переделка сводится к перемотке провода статора и изготовлению ротора на неодимовых магнитах. В полюсах ротора высверливаются отверстия для фиксации магнитов. Устанавливают их, чередуя полюса. Ротор оборачивают бумагой, а пустоты между магнитами заливают эпоксидной смолой.

Таким же способом можно переделать двигатель от старой стиральной машины. Только магниты в этом случае во избежание залипания наклеивают под углом.

Новую обмотку перематывают по катушке на зуб статора. Можно сделать всыпную обмотку, это как кому удобно. Чем больше количество витков, тем эффективнее получится генератор. Мотают катушки в одном направлении по трёхфазной схеме.

Готовый генератор стоит опробовать и измерить данные. Если при 300 оборотах генератор выдаёт порядка 30 вольт, это хороший результат.

Генератор для ветряка из автомобильного генератора

Электрогенератор из двигателя постоянного тока

Как говорилось ранее, можно сделать обмотку возбуждения или провести монтаж постоянных магнитов. Недостаток последнего способа – большая стоимость магнитов. А минус первого – это необходимость применять щеточный узел для обеспечения питанием. Он нуждается в уходе и своевременной замене. Причина – трение, которое постепенно съедает поверхность графитовой щетки. Любой автомобильный генератор, инструкция к которому обязательно прилагается, обладает именно таким недостатком.

Чтобы сделать обмотку возбуждения, достаточно изменить конструкцию якоря. Он должен быть металлическим, на нем обязательно наматывается провод в лаковой изоляции. Также потребуется на одном краю ротора установить контакты, которые служат для питания. Но плюс в том, что имеется возможность стабилизации напряжения на выходе генератора.

Ветрогенератор 7

Для него нужен мультипликатор с передаточным отношением 1:12. При одном обороте лопастей ветряка электрогенератор сделает 12 оборотов. На рисунке ниже изображена схема устройства.

Схема устройства ветряка

Редуктор создаёт дополнительную нагрузку, но всё же это меньше, чем для автомобильного генератора или стартера, где требуется передаточное отношение как минимум 1:25.

Лопасти целесообразно изготавливать из алюминиевого листа размером 60х12х2. Если на мотор их установить 6 штук, устройство будет не таким быстрым и не пойдёт вразнос при больших порывах ветра. Следует предусмотреть возможность балансировки. Для этого лопасти припаиваются к втулкам с возможностью накручивания на ротор, чтобы можно было их смещать дальше или ближе от его центра.

Мощность генератора на постоянных магнитах из феррита или стали не превышает 0,5-0,7 киловатт. Увеличить её можно только на специальных неодимовых магнитах.

Генератор с не намагниченным статором для работы не годится. При небольшом ветре он останавливается, а после не сможет самостоятельно запуститься.

Для постоянного отопления в холодное время года требуется много энергии, и протопить большой дом – это проблема. Для дачи в этом плане он может пригодиться, когда туда приходится ездить не чаще 1 раза в неделю. Если всё правильно взвесить, система отопления на даче работает всего несколько часов. Остальное время хозяева находятся на природе.

Чтобы сделать генератор из двигателя переменного тока или автомобильного стартера, требуется их переделка. Мотор можно модернизировать под генератор, если ротор изготовить на неодимовых магнитах, проточив на их толщину. Его делают с количеством полюсов, как и у статора, чередуя друг с другом. Ротор на неодимовых магнитах, приклеенных к его поверхности, при вращении не должен залипать.

Обслуживание ветрогенератора

Ветрогенератор, как и любое другое устройство, нуждается в техническом контроле и обслуживании. Для бесперебойной работы ветряка периодически проводят следующие работы.

Схема работы ветрогенератора

  1. Наибольшего внимания требует токосъёмник. Щётки генератора нуждаются в чистке, смазке и профилактической регулировке раз в два месяца.
  2. При первых признаках неисправности лопастника (дрожание и разбалансировка колеса) ветрогенератор опускают на землю и ремонтируют.
  3. Раз в три года металлические детали покрывают антикоррозийной краской.
  4. Регулярно проверяют крепления и натяжение тросов.

Теперь, когда установка окончена, можно подключать приборы и пользоваться электроэнергией. По крайней мере, пока ветрено.

Ветрогенератор для частного дома: фото

С ежегодным повышением цен за коммунальные услуги, люди, в целях экономии, стараются применять альтернативные источники энергии и тепла. Один из вариантов – это автономная электроэнергия. Существуют несколько разнообразных источников: солнечные панели, дизельные или бензиновые генераторы, гидроустановки, ветроэлектрические установки (ВЭУ).

Один из многочисленных вариантов конструкции ветряка

В сети возможно найти великое множество разных примеров сборки ветряных генераторов, но все они делятся на два класса: вертикальные и горизонтальные. Каждый класс имеет подвиды:

  • Промышленные. Высота таких электростанций может достигать больше 100 метров, мощность варьируется от 4 до 6 МВт.
  • Устройства для бытовых целей. Существуют модели, изготовленные на специализированных заводах и устройства, изготовленные своими руками;

Весь класс устройств, изготовленные своими руками, будь то ветряные электростанции или промышленные, работают по принципу электромагнитной индукции, то есть магниты, закрепленные в роторе, при вращении лопастей вырабатывают переменный ток. Он подается в накопительные аккумуляторы через контроллер. Это прибор, преобразующий переменный ток в постоянный и контролирующий степень заряда аккумуляторных батарей.

Следующим узлом является инвертор, который преобразует постоянный ток в переменный и выравнивает колебание электроэнергии до значения 50гц, далее ток подается на потребителей.

Источник http://realsroier.ru/sdelat-vetrovoi-generator-svoimi-rukami-vetryaki-dlya-doma-svoimi-rukami/

Источник http://beelotery.ru/tomatoes/samodelnye-vetryaki-generatory-svoimi-rukami-kak-sdelat-vetryanoi.html

Источник http://manrem.ru/vetrogenerator-svoimi-rukami-stiralnoy-mashiny-sobrat-vetryak-samomu/
