Ветряк своими руками или как получить свет с помощью ветра

Самый простой способ построить своими руками ветрогенератор достаточно большой мощности — это задействовать в его электрической схеме узлы от грузового автомобиля, трактора, автобуса или другой мощной машины. Для того чтобы обеспечить наилучшую совместимость электрооборудования, желательно брать все узлы в комплекте (генератор, аккумулятор и реле-регулятор), от одной модели автомобиля.

Рис.4. Схема электрооборудования:

  1. Генератор;
  2. Реле-регулятор;
  3. Аккумулятор;
  4. Амперметр;
  5. Выключатель генератора (предохраняет аккумулятор от разряда в безветренную погоду);
  6. Выключатель освещения;
  7. Предохранитель;
  8. Лампы освещения.

Постоянный ток напряжением 12 V, которое выдаёт автомобильный генератор, подходит далеко не для всех целей. При необходимости, его можно превратить в переменный ток напряжением 220 V. Это можно сделать, укомплектовав генератор преобразователем напряжения промышленного изготовления или изготовленным своими руками.

Ветряк своими руками или как получить свет с помощью ветра

Рис. 5. Схема преобразователя

На рис.5. приведена схема простого преобразователя напряжения, мощности которого (100 Вт) хватит для питания двух ламп дневного света или другого маломощного электрооборудования. В отличие от выпускаемых промышленностью преобразователей большой мощности, эта схема не требует настройки и может быть легко изготовлена своими руками. Аккумулятора 75 а/ч хватит на сутки работы преобразователя, без его подзарядки. КПД устройства составляет 80,0%.

Трансформатор преобразователя намотан на сердечнике площадью сечения 6,0 см2. Обмотка I — ПЭВ-2 1,56 26х2 витка, обмотка II — ПЭВ-2 0,44 140х2 витка, обмотка III — ПЭВ-1 0,27 640,0 витков. Транзисторы Т1, Т2 — П210Б (допускается замена на КТ 825 с буквенными индексами Г, Д, Е) устанавливаются на теплопроводящие радиаторы. Если преобразователь не возбуждается, следует поменять местами плечи обмотки обратной связи (обмотки II).

Мощные модели

Самостоятельное изготовление мощных моделей ветрогенераторов требует больших усилий и теоретической подготовки. Прежде всего, требуется создание мощного генератора, требующего расчетов, правильной сборки, использования качественных материалов. Кроме того, надо сделать ротор, действующий при слабых ветрах, но способный создавать достаточное усилие для генератора. Также потребуются соответствующие устройства обработки электротока, каркас, мачта и прочие элементы конструкции и электроники.

Ветрогенератор мощностью более 1 киловатта

Ветряки подобной мощности имеются в продаже. Покупка установки позволяет получить готовое устройство с заранее известными параметрами, изготовленное из соответствующих материалов. Цены на такое оборудование начинаются от 30000 руб, что доступно не каждому пользователю.

Кроме того, потребуется сопутствующая электроника, аккумуляторы и прочая аппаратура, что увеличит расходы примерно вдвое. Дороговизна установок является основной причиной распространения моделей ветряков, сделанных своими руками.

Ветряк своими руками или как получить свет с помощью ветра

Вертикальный ветряк своими руками (5 квт)

Существует несколько вариантов изготовления устройство такой мощности:

  • роторная конструкция
  • цепочка парусных крыльчаток, установленных последовательно
  • использование аксиального генератора на неодимовых магнитах

Выбор наиболее удобного варианта зависит от степени подготовки и технической базы пользователя. Рекомендуются вертикальные конструкции, независимые от направления ветра и не нуждающиеся в установке на высокие мачты.

Наиболее удачно отвечают требованиям карусельные многолопастные конструкции на основе ротора Савониуса. Существуют и промышленные установки такого класса, приобретение которых ускорит решение вопроса и позволит получить профессионально изготовленный комплекс с гарантированными параметрами.

Основные понятия

  1. КИЭВ – коэффициент использования энергии ветра. В случае применения для расчета механистической модели плоского ветра (см. далее) он равен КПД ротора ветросиловой установки (ВСУ).
  2. КПД – сквозной КПД ВСУ, от набегающего ветра до клемм электрогенератора, или до количества накачанной в бак воды.
  3. Минимальная рабочая скорость ветра (МРС) – скорость его, при которой ветряк начинает давать ток в нагрузку.
  4. Максимально допустимая скорость ветра (МДС) – его скорость, при которой выработка энергии прекращается: автоматика или отключает генератор, или ставит ротор во флюгер, или складывает его и прячет, или ротор сам останавливается, или ВСУ просто разрушается.
  5. Стартовая скорость ветра (ССВ) – при такой его скорости ротор способен провернуться без нагрузки, раскрутиться и войти в рабочий режим, после чего можно включать генератор.
  6. Отрицательная стартовая скорость (ОСС) – это значит, что ВСУ (или ВЭУ – ветроэнергетическая установка, или ВЭА, ветроэнергетический агрегат) для запуска при любой скорости ветра требует обязательной раскрутки от постороннего источника энергии.
  7. Стартовый (начальный) момент – способность ротора, принудительно заторможенного в потоке воздуха, создавать вращающий момент на валу.
  8. Ветродвигатель (ВД) – часть ВСУ от ротора до вала генератора или насоса, или другого потребителя энергии.
  9. Роторный ветрогенератор – ВСУ, в которой энергия ветра преобразуется во вращательный момент на валу отбора мощности посредством вращения ротора в потоке воздуха.
  10. Диапазон рабочих скоростей ротора – разность между МДС и МРС при работе на номинальную нагрузку.
  11. Тихоходный ветряк – в нем линейная скорость частей ротора в потоке существенно не превосходит скорость ветра или ниже ее. Динамический напор потока непосредственно преобразуется в тягу лопасти.
  12. Быстроходный ветряк – линейная скорость лопастей существенно (до 20 и более раз) выше скорости ветра, и ротор образует свою собственную циркуляцию воздуха. Цикл преобразования энергии потока в тягу сложный.

Ротор Бирюкова

Изобретение Бирюкова появилось в 60-х годах прошлого века. Особенностью конструкции является устройство ротора, имеющего два «этажа» с разным строение лопастей. КПД ветряка, заявленный изобретателем, составляет 46 %, что для подобных устройств вертикального типа весьма привлекательно.

Ротор стартует как обычное устройство Савониуса, но при наборе скорости образуется воздушная подушка из завихрений, изменяющая профиль крыльчатки на более выгодный при данном режиме вращения. Усиление ветра способствует образованию вихревого кокона, который заставляет поток обтекать его словно монолитную преграду.

7 идей сборки самодельного ветряка Как сделать ветрогенератор на 220в своими руками и выгодно ли это Вертикальный ветрогенератор для дачи Ветрогенераторы самоделки Как сделать ветрогенератор на 220в своими руками — самодельный ветряк Как сделать ветрогенератор на 220в своими руками — самодельный ветряк Собираем своими руками мощный ветрогенератор Ветрогенератор своими руками: ветряк и генератор, электрогенератор на 220в, как сделать генерацию для дома Как сделать ветрогенераторна 220в своими руками: инструкция Изготовление ветрогенератора своими руками

Виды устройств

Существует немало разновидностей роторных установок. К наиболее известным можно отнести:

  • ортогональный ротор
  • ротор Онипко
  • гелиоцентрический ротор
  • ротор Савониуса
  • ротор Дарье
  • ротор Угринского и т.д.

Большинство конструкций создавались в начале прошлого века, но широкого распространения не получили из-за низкого интереса к бытовым установкам, к которым относили роторные ветряки. В Европе назревала серьезная потребность в больших мощностях, что требовало использования крупных установок.

Ветряк своими руками или как получить свет с помощью ветра

В России отношение к ветроэнергетике изначально было чисто научным, направление рассматривалось как прикладное и не имеющее высокой значимости. Обилие мощных полноводных рек позволило развивать гидроэнергетику, которая гораздо эффективнее использования энергии ветра, по крайней мере, на нынешнем уровне развития технологий.

Интерес к ветрогенераторам появился буквально в последние десятилетия и вызван нехваткой сетевых ресурсов и общей изношенностью сетей. Появилось большое число разработок, самодельных устройств, которые продемонстрировали свою пригодность к употреблению в частных целях для обеспечения дома или усадьбы.

Ветряки своими руками

5 кВт необходимой электроэнергии можно получить несколькими способами:

  • построить простейшую роторную конструкцию;
  • собрать комплекс из нескольких последовательно расположенных на одной оси парусных колес;
  • использовать аксильную конструкцию с неодимовыми магнитами.

Важно помнить, что мощность ветряного колеса пропорциональна произведению кубического значения скорости ветра на ометаемую площадь турбины. Итак, как сделать ветрогенератор на 5 кВт? Инструкция далее

За основу можно взять автомобильную ступицу и тормозные диски. 32 магнита (25 на 8 мм) располагают параллельно по кругу на будущих дисках ротора (подвижной части генератора) на каждый диск по 16 штук, притом плюсы обязательно чередуют с минусами. У противолежащих магнитов должны быть разные значения полюсов. После разметки и размещения все находящееся на круге заливают эпоксидкой.

Катушки медной проволоки располагают на статоре. Их количество должно быть меньше, чем число магнитов, то есть 12. Предварительно все провода выводят и соединяют между собой звездой или треугольником, затем тоже заливают эпоксидным клеем. Рекомендуется перед заливкой вставить внутрь катушек кусочки пластилина. После затвердения смолы и их извлечения останутся отверстия, которые нужны для вентиляции и остывания статора.

Достоинства и недостатки

Роторные конструкции имеют ряд достоинств:

  • отсутствует необходимость наведения конструкции на ветер. Это значительно упрощает механизм ветряка и повышает его надежность
  • устройства способны принимать потоки ветра, находящиеся невысоко над поверхностью земли. Турбулентность им не страшна. Это делает возможным отказаться от использования высоких мачт, усложняющих ремонт или обслуживание
  • имеется много разновидностей вертикальных конструкций, позволяющих получить наиболее подходящее устройство для данных конкретных условий
  • вертикальные устройства являются наиболее удобными для изготовления своими руками

К недостаткам роторных ветрогенераторов следует отнести:

  • меньшая эффективность по сравнению с горизонтальными устройствами
  • рабочие колеса имеют довольно большой вес, что затрудняет их вращение, особенно на слабых ветрах
  • при ураганных или шквалистых ветрах установки нуждаются в защите от разрушения

Примечательно, что промышленных моделей роторных установок относительно немного, большинство разработок до сих пор находятся в состоянии проектов, рабочих чертежей. Это объясняется слабым интересом к ветроэнергетике со стороны российских производителей и высокими ценами зарубежных моделей, недоступными для массового покупателя в России.

Ветряк своими руками или как получить свет с помощью ветра

Лопастники

Ветряки с горизонтальной осью вращения имеют большую эффективность, так как энергия потока ветра используется только на рабочих поверхностях, не контактируя с обратными сторонами лопастей

При этом, критически важно наличие устройства, автоматически устанавливающего для ветряка направление по ветру. Обычный вариант — свободно вращающийся вокруг вертикальной оси ветряк и хвостовой стабилизатор как у самолета

Лопасти

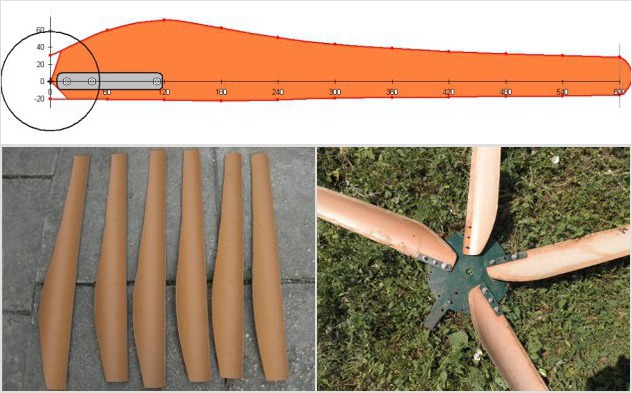

Лопасти горизонтального ветряка являются основным элементом крыльчатки, принимающим поток и преобразующим его во вращательное движение. Эффективность работы обусловлена конструкцией и размерами.

7 идей сборки самодельного ветряка Вертикальный ветрогенератор для дачи Самодельный ветрогенератор на основе шагового двигателя Сделаем ветряной генератор своими руками Ветрогенератор из автомобильного генератора своими руками: описываем по порядку Как сделать ветрогенератор своими руками: 5 этапов

Аэродинамика лопастей зависит от угла наклона, конфигурации, площади соприкосновения с потоком. Чем выше площадь контакта, тем большую энергию принимает поверхность, что имеет положительные и отрицательные стороны. Возрастание получаемой энергии способствует повышению фронтального давления на ветряк, способствующего разрушению конструкции.

Генератор

Генератор — устройство, преобразующее энергию вращения в электрический ток. Наряду с ротором, генератор для ветряка является основным узлом, который обслуживается всеми остальными элементами установки. Используются готовые конструкции, входящие в состав комплекта поставки или приобретенные отдельно, а также самодельные образцы, зачастую работающие лучше заводских.

Аварийный флюгер

Так среди специалистов принято называть устройство увода крыльчатки от чрезмерно сильного ветрового потока. Вращение, имеющее скорость, превышающую расчетную, создает ток большей силы и напряжения, чем это рассчитано и не нужен для оборудования.

Для исключения таких ситуаций существуют устройства торможения, одно из которых работает на принципе авторегулирования. Перпендикулярно направлению оси устанавливается специальная лопатка, жестко соединенная с ротором.

Хвостовой стабилизатор крепится к ротору через шарнир с пружиной. Когда ветер достигает слишком высокой скорости, усилие на тормозной лопатке превышает силу пружины, ротор отворачивается от ветра и прекращает вращаться со слишком высокой скоростью.

Токосъемник

Устройство подвода или, в нашем случае, съема электроэнергии — коллектор — достаточно капризный узел, требующий регулярного ухода, смазки, замены щеток и т.д. Процедура не самая простая, так как ветряк расположен на мачте, до аппаратуры надо еще добраться, что непросто. Необходимо иметь достаточно надежный и безопасный механизм опускания мачты, иначе аппаратура долго не продержится.

Ветряк своими руками или как получить свет с помощью ветра

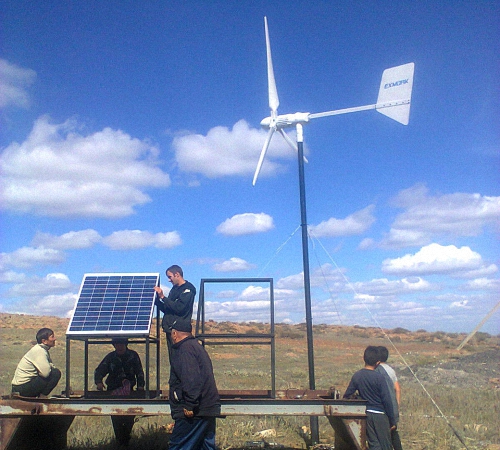

Лопастной ветрогенератор + солнечная панель для электроснабжения дачи

Идея совмещать солнечные батареи с ветрогенераторами возникла практически с первых дней появления этих конструкций. Привлекают абсолютно дармовая энергия ветра и солнца, которые нуждаются только в оборудовании для захвата и преобразования. Оба комплекса вполне могут работать в связке, дополняя друг друга.

Вертикалки

Ветряки с вертикальной осью вращения являются наиболее подходящей для самостоятельного изготовления группой устройств. Они имеют простую, понятную конструкцию. Не нуждаются в большом количестве узлов вращения, нетребовательны к направлению ветра. Возможности этой группы породили большое количество вариантов конструкции, некоторые из которых следует рассмотреть подробнее.

Ветрогенератор Савониуса — одна из наиболее старых разработок, увидевших свет в 20-х годах прошлого столетия. Устройство состоит из двух лопастей достаточно большой площади, изогнутых в продольном направлении. В поперечном сечении они напоминают латинскую букву S. При этом, они слегка сдвинуты друг к другу, несколько перекрывая рабочие стороны.

При воздействии потока ветра одна из лопастей получает усилие на рабочую часть, а вторая — на обратную сторону. Форма лопасти способствует рассечению потока, часть которого уходит в сторону, а другая часть соскальзывает на рабочую поверхность второй лопасти, увеличивая вращающий момент.

Дарье

Конструкция Дарье была предложена почти одновременно с ротором Савониуса. Ее основа — лопасти, имеющие форму крыла самолета и расположенные вертикально по касательной к окружности вращения. Требуется нечетное число лопастей, иначе возникнет чрезмерно высокое уравновешивающее усилие. Подъемная сила лопастей способствует возникновению высокой скорости вращения, превышающей этот показатель в 3-4 раза по сравнению с ротором Савониуса.

Математического описания работы устройства до сих пор не имеется, но разработки, выполненные на основе конструкции, существуют и постоянно пополняются. Существует большое количество моделей частных ветрогенераторов с мощностью, достаточной для обеспечения небольшого дома.

Ортогонал

Ортогональные конструкции являются наиболее эффективными из всех базовых моделей вертикальных ветряков. Они обладают высокими скоростями, чувствительностью, производительностью. Конструкция состоит из нескольких лопастей (обычно три и больше), расположенных на некотором расстоянии от оси параллельно ей. Рассмотренный выше ротор Дарье — один из представителей ортогональных устройств. К недостаткам можно отнести высокие нагрузки на узел вращения, способствующие быстрому выходу из строя движущихся деталей.

Ветряк своими руками или как получить свет с помощью ветра

Геликоид

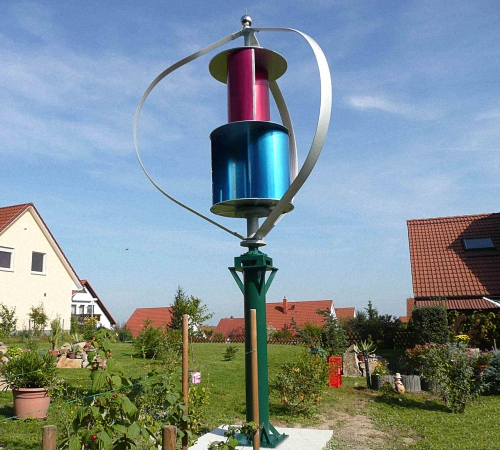

Геликоидные конструкции созданы на основе базовой модели ортогонального типа, но со значительными изменениями геометрии лопастей. Они изогнуты по окружности вращения, получив форму, приближенную к спиральной. В результате достигается значительная стабилизация вращения, снижается износ движущихся элементов, конструкция в целом приобретает долговечность, прочность и надежность.

Ветрогенератор своими руками Особенности бесшумного вертикального ветрогенератора Плюсы и минусы вертикальных ветрогенераторов, их виды и особенности Вертикальный ветрогенератор своими руками — как собрать ветряк? Вертикальный ветрогенератор своими руками: как собрать ветряк Ветрогенератор своими руками: ветряк и генератор, электрогенератор на 220в, как сделать генерацию для дома Изготовление ветрогенератора своими руками Ветрогенераторы самоделки

Более плавный режим вращения обеспечивает равномерную выработку электрического тока, что позволяет использовать устройства для прямого питания некоторых потребителей (осветительных устройств, насосов и т.д.). Для самостоятельного изготовления конструкция представляет достаточно трудную задачу из-за сложной геометрической формы лопастей.

Бочка-загребушка

Это — «народное» название многолопастного карусельного (вертикального) ветрогенератора. Устройство имеет хороший баланс, эффективно захватывает поток ветра, низкий уровень шума. Для желающих попробовать силы в изготовлении ветряк своими руками этот вариант конструкции рекомендуется как один из базовых типов конструкции. Лопасти делаются из листовой оцинкованной стали, разрезанных вдоль бочек или иного подручного материала.

Каркас — сваривается из металлического профиля — уголка, трубы и т.п. Особенность устройства в его неуязвимости для сильных порывов ветра — вокруг крыльчатки при усилении потока образуется вихревой кокон, препятствующий проникновению ветра внутрь крыльчатки. Поток просто обтекает устройство, как трубу.

Ветрогенератор Ленца

Особенность конструкции Ленца состоит в использовании вместо подшипников сильных неодимовых магнитов. Они удерживают узел вращения в «подвешенном» состоянии, что обеспечивает легкость вращения. Отсутствие трения способствует высокой долговечности оборудования. Показатели весьма впечатляющие — старт вращения происходит при скорости ветра от 0,17 м/с, а на номинальную производительность ветряк выходит уже при 3,4 м/с.

Инструкция

Перед началом работ следует определиться с выбором конструкции ветряка. Наиболее удачными моделями, способными обеспечивать энергией достаточно большое число потребителей, считаются карусельные установки, прозванные в народе «бочка-загребушка». Они представляют собой несколько лопастей, похожих на продольно разрезанные половины металлических бочек, установленные вертикально вокруг оси вращения.

Можно действительно использовать разрезанные бочки, но лучшим решением станет изготовление лопастей из листового алюминия для облегчения крыльчатки.

Вал устанавливается на ступицах, а крыльчатка монтируется на выступающем верхнем конце. Для ограничения скорости вращения при внезапных порывах ветра обычно используют центробежные ограничители, представляющие собой грузики, подвешенные на цепочках. При повышении скорости вращения они увеличивают давление на лопасти и складывают их, снижая площадь воздействия потока и, соответственно, скорость вращения.

Монтаж генератора производится либо непосредственно на валу в нижней части, либо посредством клиноременной передачи на отдельной опорной площадке. Рекомендуется установить защитный кожух, предохраняющий устройство от попадания дождя или снега, пыли и прочих нежелательных воздействий.

Монтаж ветряка производится на возвышении. Высоких мачт для таких конструкций не требуется, однако, зачастую подобные устройства встречаются на крышах домов. Это нежелательный вариант, так как вибрации от работы ветряка полностью исключить пока не удается, что способно создать некоторое неудобство жителям дома.

Самодельный генератор

Изготовление самодельного генератора — часто встречающаяся задача, возникающая при сборке ветряка. При создании используются разные методы:

  • использование готового генератора или магнето с внесением некоторых конструктивных изменений
  • создание генератора «с нуля» из подручных материалов

Оба варианта имеют свои плюсы и минусы, выбор делается на основе своих возможностей или предпочтений.

Ветряк своими руками или как получить свет с помощью ветра

Мотор для ветряка своими руками

Создание генератора с нуля требует обладания определенными познаниями, навыками работы со слесарными инструментами и опыта изготовления электротехнических устройств. Процесс создания генератора состоит из двух этапов:

  • изготовление ротора. На пластину из фанеры или иного листового материала наклеиваются неодимовые магниты в одинаковом удалении от центра. Полярность магнитов чередуется
  • изготовление статора. Наматываются обмотки числом, кратным 3 (три фазы). Они располагаются на фанерной пластине подобно магнитам ротора и соединяются определенным образом, образуя равномерный сдвиг фазы. Готовый статор заливают эпоксидкой для защиты от влаги, пыли и т.д.
  • производится сборка устройства. На оси укрепляется ротор, ось устанавливается на статор, вся конструкция закрепляется и накрывается защитным кожухом.

Расчеты мощности генератора производятся заранее. Проверка работоспособности проходит обычно сразу после сборки, вращение обеспечивается при помощи подручного устройства (чаще всего, электродрель).

Обслуживание ветрогенератора

Ветряки — довольно надежные устройства, не требующие ежедневного ухода и обслуживания. Многие пользователи свидетельствуют, что их комплекты работают практически без вмешательства человека по 2-3 года. Тем не менее, вращающиеся части изнашиваются, требуют смазки, замены подшипников.

Лопасти крыльчатки выходят из строя и требуют замены. Эти действия выполняются по мере необходимости, владелец учитывает пробег деталей и меняет их по достижении определенного срока наработки. Для промышленных моделей существуют свои режимы обслуживания, указанные в паспорте комплекта.

Сделаем ветряной генератор своими руками Ветрогенератор своими руками — лучшие самодельные проекты и особенности их постройки (90 фото и видео) Ветрогенератор из автомобильного генератора своими руками: описываем по порядку Как сделать ветрогенератор своими руками: 5 этапов Практические советы, как сделать ветрогенератор на 220в своими руками с пошаговой инструкцией Пошаговая инструкция сборки ветрогенератора 12в своими руками Как сделать ветрогенератор на 220в своими руками и выгодно ли это Ветрогенератор своими руками Особенности бесшумного вертикального ветрогенератора

Плюсы вертикальной оси

Положительные качества всех вертикальных ветрогенераторов:

Не направляются по ветру, работают при любой его направленности.
В отличие от ветрогенераторов с горизонтальной осью, имеет только одну ось вращения, следовательно бо́льший срок службы.
Возможна установка на небольшой высоте — от 1,5м, в зависимости от модели.
Все важные подвижные элементы находятся в нижней части генератора, что позволяет удобно его обслуживать.Важно. При необходимости вал ротора увеличивается до необходимой длины для удобства доступа к статору, без существенной потери КПД.

Возможность собрать действующий ветрогенератор своими руками из подручных материалов.
Благодаря возможности создания жесткой конструкции с несколькими точками опоры, вертикальные ветрогенераторы работают при бо́льшей максимальной скорости ветра.
Более высокая устойчивость к разрушающему воздействию ветра.
В этих ветряках возможно создание собственной циркуляции воздуха, за счет чего образуется быстроходный эффект, когда линейная скорость лопастей в 20 и более раз превышает скорость ветра.

ВСУ Бирюкова

В 60-х в СССР Е. С. Бирюков запатентовал карусельную ВСУ с КИЭВ 46%. Немного позже В. Блинов добился от конструкции на том же принципе КИЭВ 58%, но данных о ее испытаниях нет. А натурные испытания ВСУ Бирюкова были проведены сотрудниками журнала «Изобретатель и рационализатор». Двухэтажный ротор диаметром 0,75 м и высотой 2 м при свежем ветре раскручивал на полную мощность асинхронный генератор 1,2 кВт и выдерживал без поломки 30 м/с. Чертежи ВСУ Бирюкова приведены на рис.

Ветряк своими руками или как получить свет с помощью ветра

  1. ротор из кровельной оцинковки;
  2. самоустанавливающийся двухрядный шариковый подшипник;
  3. ванты – 5 мм стальной трос;
  4. ось-древко – стальная труба с толщиной стенок 1,5-2,5 мм;
  5. рычаги аэродинамического регулятора оборотов;
  6. лопасти регулятора оборотов – 3-4 мм фанера или листовой пластик;
  7. тяги регулятора оборотов;
  8. груз регулятора оборотов, его вес определяет частоту вращения;
  9. ведущий шкив – велосипедное колесо без шины с камерой;
  10. подпятник – упорно-опорный подшипник;
  11. ведомый шкив – штатный шкив генератора;
  12. генератор.

Бирюков на свою ВСУ получил сразу несколько авторских свидетельств

Во-первых, обратите внимание на разрез ротора. При разгоне он работает подобно ВС, создавая большой стартовый момент

По мере раскрутки во внешних карманах лопастей создается вихревая подушка. С точки зрения ветра, лопасти становятся профилированными, и ротор превращается в быстроходный ортогонал, причем виртуальный профиль меняется соответственно силе ветра.

Во-вторых, профилированный канал между лопастями в рабочем диапазоне скоростей работает как центральное тело. Если же ветер усиливается, то в нем также создается вихревая подушка, выходящая за пределы ротора. Возникает такой же вихревой кокон, как вокруг ВСУ с направляющим аппаратом. Энергия на его создание берется от ветра, и тому на поломку ветряка ее уже не хватает.

В-третьих, регулятор оборотов предназначен прежде всего для турбины. Он держит ее обороты оптимальными с точки зрения КИЭВ. А оптимум частоты вращения генератора обеспечивается выбором передаточного отношения механики.

Роторный ветрогенератор своими руками

Бытовой ветрогенератор собирается из дюралевых либо металлических труб небольшого сечения, соединенными болтами М6-М12 сквозь поперечные сквозные отверстия.

Учитывая условия повышенной вибрации, вызванной вращением ротора, соединения должны быть стойкими и прочными. Ротор изготавливается из труб, скрепленных крест накрест и формирующих крестовину. Растяжки придают этому сооружению нужную жесткость.

Ветряк своими руками или как получить свет с помощью ветраСхема вертикального ветрогенератора (нажмите на картинку для увеличения)

Каркасом для лопастей ротора, покрытых плотной тканью, служат поворотливые части (2 на рис. ниже) крестовины ротора и ребра жесткости (1). Ограничители вращения (3) лопастей монтируются к крестовине ротора намертво. Блок подшипников (4) устанавливается на опорную мачту (5) с помощью кронштейна (6) из металлической полосы. Опорная мачта гарантирует оси ротора (7) вспомогательную жесткость.

Ветряк своими руками или как получить свет с помощью ветраСхема ветряка

Положение подшипников (8 и 9 на рисунке ниже) на оси ротора фиксируется муфтами (10, 11, 12). Тогда как муфта (11) служит еще и для соединения комбинированных частей оси ротора.

Использование в блоке (4) двух подшипников вызвано необходимой жесткостью крепления оси в блоке, с малым трением во время работы. Растяжки, прицепленные к блоку, удерживают вертикальное положение оси ротора и обеспечивают жесткость роторному ветряку. Жестяной выступ (13) защищает подшипник блока от попадания влаги.

Плюсы и минусы вертикальных ветрогенераторов, их виды и особенности Вертикальный ветрогенератор своими руками: как собрать ветряк Ветрогенератор своими руками: ветряк и генератор, электрогенератор на 220в, как сделать генерацию для дома Как сделать ветрогенераторна 220в своими руками: инструкция Изготовление ветрогенератора своими руками 7 идей сборки самодельного ветряка Ветрогенераторы самоделки Самодельный ветрогенератор на основе шагового двигателя Сделаем ветряной генератор своими руками

Подшипник (14) принимает вибрацию оси ротора в блоке (15) и снижает нагрузку на опорный подшипник (16). Стержень 17 играет роль основного крепления установки и заодно заземление ротора. В качестве повышающего редуктора используется система из шестеренок от цепного велосипеда. От выбора диаметра шестерен этот редуктор передает вращение с коэффициентами от 1 : 5 до 1 : 12.

Ветряк своими руками или как получить свет с помощью ветраСхема основных узлов ВЭУ

Подготовительный этап

Перед тем как приступать к созданию ветряной установки, необходимо подготовить и собрать все составные элементы будущей конструкции. Подготовка начинается с выбора автомобильного генератора. Он должен обладать повышенной мощностью, поэтому лучше всего подойдет агрегат с грузового автомобиля или автобуса. Все остальные узлы рекомендуется брать с одной и той же машины, чтобы не нарушать комплектность. В первую очередь это касается аккумулятора, реле и других деталей.

Поскольку потребители должны обеспечиваться переменным током, нужно заранее позаботиться о приобретении инвертора или другого преобразователя. Мощность инвертора должна соответствовать мощности будущего ветрогенератора.

  • Генератора
  • Аккумуляторная батарея
  • Реле зарядки аккумулятора
  • Вольтметр
  • Материал для изготовления лопастей
  • Болты в комплекте с гайками и шайбами
  • Хомуты для креплений

Могут потребоваться и другие детали, в зависимости от индивидуальных особенностей конструкции. Далее, прежде чем изготавливать ветряк своими руками из автомобильного генератора, необходимо выполнить расчеты, для которых используется мощность генератора и инвертора, емкость аккумулятора и другие параметры, в том числе и количество потребителей, имеющихся в доме. Расчет мощности следует производить в зависимости от напора ветра и площади лопастей, на которые воздействует ветер. Как правило, работа установки начинается при скорости ветра 2 м/с, а максимальная эффективность наступает при 10-12 м/с.

Из всех предлагаемых формул рекомендуется воспользоваться наиболее простой. Для определения мощности установки необходимо площадь винта умножить на коэффициент 0,6. Полученное значение вновь умножается на скорость ветра, возведенную в третью степень. Окончательный результат сравнивается с потенциальными потребностями. Если мощности достаточно, то можно приступать к монтажу установки. Если же потребности не обеспечиваются, в этом случае можно воспользоваться несколькими ветрогенераторами малой мощности или гибридной установкой, в состав которой входят солнечные батареи.

В большинстве частных домов среднемесячное потребление электроэнергии составляет 360 квт, при средней нагрузке 0,5 квт и пиковой – 5 квт. Таким образом, потребуется ветрогенератор, мощностью 5 квт, способный потянуть имеющуюся нагрузку. Если же потребление будет превышать нормативное значение или ветер будет стабильно слабым, в этих условиях установка не сможет нормально работать.

Вам будет интересно  Вертикальный ветрогенератор своими руками. Самодельный вертикальный ветрогенератор: схема

Ветрогенераторы своими руками на 220 в

Для того, чтобы собрать ветроуловитель нам понадобятся: генератор на 12 вольт, аккумуляторные батареи, преобразователь с 12 v на 220 в, вольтметр, медные провода, крепежи (хомуты, болты, гайки).

Ветряк своими руками или как получить свет с помощью ветраЧтобы ветрогенератор получился практичным и качественным, перед его изготовлением лучше дополнительно ознакомиться с подробной инструкцией

Изготовление любого ветряка предполагает наличие таких этапов как:

  1. Изготовление лопастей. Лопасти вертикального ветрогенератора можно сделать из бочки. Нарезать детали можно при помощи болгарки. Винт для небольшого ветряка можно изготовить из трубы ПВХ с сечением в 160 мм.
  2. Изготовление мачты. Мачта должна быть высотой не менее 6 метров. При этом, для того, чтобы крутящее усилие не сорвало мачту, ее необходимо закрепить ее на 4 растяжки. Каждую растяжку, при этом, нужно намотать на бревно, которое следует закопать глубоко в землю.
  3. Установка неодимовых магнитов. Магниты наклеиваются на диск ротора. Лучше выбирать прямоугольные магниты, магнитные поля в которых сосредотачиваются по всей поверхности.
  4. Намотка катушек генератора. Намотка выполняется медной нитью с диаметром не менее двух мм. При этом, мотков должно быть не более 1200.
  5. Фиксация лопастей к трубе при помощи гаек.

При наличии мощных аккумуляторных батарей и инвертора, полученное устройство сможет выработать такое количество электричества, которого будет достаточно для использования бытовой техники (например, холодильника и телевизора). Отлично подойдет такой генератор для поддержания работы систем освещения, отопления и вентиляции небольшого дачного домика, теплицы.

Самодельный ветряк. Создаем ветряную электростанцию своими руками

Нередко возникают ситуации, когда электроэнергия в ближайшей линии передач становится недоступной или неоправданно дорогой, и в таких случаях может выручить только самодельный ветряк. Давайте рассмотрим варианты автономного снабжения загородного дома электричеством.

Ветряные генераторы – какая модель лучше?

Очень часто хочется сэкономить на электроэнергии или получить ее там, где еще не проходят вышки ЛЭП. Также возможен вариант, когда просто нет возможности присоединения к этой вышке по причине отсутствия свободной мощности. В любом из перечисленных случаев возникает необходимость найти доступный источник электроэнергии, причем желательно возобновляемый, то есть без применения горючего. Поэтому забудем на время про существование бензиновых и дизельных генераторов и попробуем использовать силу ветра для получения электричества.

Ветряки существуют довольно давно, еще пару столетий назад активно использовались ветряные мельницы. Да, во время штиля от такого приспособления мало толку, а во время бури может отказать даже самый надежный механизм (в лучшем случае). Но при всей своей ненадежности ветровой генератор для дома своими руками изготовить проще всего, он считается наиболее эффективным, особенно если нет доступа к реке с быстрым течением для установки колеса. И следует помнить, что башня ветряка не должна мешать соседям ни шумом, ни вибрацией, ни даже отбрасываемой тенью, согласно правилам строительства жилого дома на участке.

Основных видов ветряков существует только 2: с вертикальной и горизонтальной осью вращения . Мельницы, когда-то используемые повсеместно, относились к механизмам, лопасти которых насаживались на горизонтально ориентированную ось. Также и большинство ветряков сегодня изготавливаются именно по этому принципу, поскольку такой вариант обеспечивает наибольший КПД. Однако ветряные генераторы с вертикальной осью для дома, сделанные своими руками, работают при самом слабом ветре, который не сдвинет лопасти пропеллерных моделей. Для них достаточно легких порывов от 1–2 метров в секунду. Что касается изготовления – гораздо проще сделать вертикальный ветряк, который принимает ветер с любой стороны.

Различают генераторы и по типу лопастей, которые имеются у обоих указанных выше видов. По большей части основным фактором деления по типам является конструкция: жесткая или парусная. Уже в зависимости от того, какой вариант предпочтительнее для конкретной модели, выбирается материал для изготовления лопастей улавливателя ветровых потоков. Это может быть фанера, жесть или тонкая листовая сталь, пластик, композит – для легкой жесткой конструкции, а для парусной подойдет любой гибкий, но прочный материал, включая шелк, баннерную ткань или даже тонкий брезент.

Различия генераторов по форме лопастей – сравнение эффективности

Самый простой вариант горизонтального типа – парусная конструкция, то есть просто расположение плоскостей пропеллера под небольшим углом к плоскости вращения. Жесткие лопасти потребуют точного расчета изгиба их поверхностей, либо добиваться максимальной производительности нужно будет опытным путем. Недостаточное искривление «крыла» даст в итоге понижение КПД из-за плохого захвата воздушного потока, а слишком сильное само будет создавать сопротивление вращению из-за трения о воздух.

Что касается генераторов с вертикальной осью, их улавливатели ветра могут иметь самые разные формы, и разработки новых контуров и изгибов продолжаются постоянно. Самый простой вариант – с лопастями в форме желобов, так называемая конструкция Савониуса. Их количество обычно делают четным – 2 или 4. Хотя бывает и больше, когда изготавливают своими руками самодельные многолопастные вертикальные ветрогенераторы на 30 кВт, с дополнительными статичными экранами на внешнем кольце. Эти экраны направляют и концентрируют ветер на определенные участки расположенного внутри кольца ротора, где установлены непосредственно лопасти. Их, в зависимости от диаметра диска основания, может начитываться от 8 до 16 штук.

Существуют еще ортогональные пропеллеры, которые расположены на вертикально установленных осях и вращаются в горизонтальной плоскости, но их основной недостаток в чрезвычайно низком КПД. Также подобные генераторы не работают при слабых порывах ветра, нужна скорость не менее 4 метров в секунду. И реже всего используются модели ветряков Дорье, в том числе геликоидный, с винтообразным загибом лопастей, дугообразными улавливателями ветра и конструкцией типа «Н». Они надежны и эффективны, но их сложно делать в домашних условиях.

Плюсы и минусы различных типов – разбираем и оцениваем

Как уже было сказано, производительность намного выше у моделей с горизонтальной осью вращения. Однако они нуждаются в сильном ветре, такой обычно бывает на высоте более 10–15 метров, и именно такой длины устанавливают мачту, которую венчает поворотная гондола с лопастями. Еще одним положительным качеством можно считать отсутствие изгибающей нагрузки на вал, которая имеет место у ветряков с вертикальной осью. К минусам же можно отнести тот факт, что у поворотных пропеллерных моделей 2 вала, а значит больше изнашивающихся узлов и выше вероятность поломки.

Что касается вертикальных систем, их достоинства и недостатки зависят от модели. К примеру, ветряки Савониуса наиболее простые и могут быть сделаны для дома своими руками, как из консервной банки, так и из металлической либо пластиковой бочки. Заводятся они при наличии 4 лопастей от самого легкого дуновения ветра, особенно если установлены качественные детали, тогда будет происходить самораскручивание за счет инерции даже при порывистом ветре. Но если лопасти только 2 или 3, самостоятельное вращение невозможно, поэтому ставят 2 таких модуля один на другой, располагая улавливатели ветра каждого под углом 90 градусов по отношению к другому. Парусность у этого типа большая, а потому очень высоко боковое давление на ось при сильном шторме.

У ортогональных ветряков, помимо их малой мощности, имеется еще ряд недостатков. Во-первых, это довольно сильная вибрация из-за неравномерного давления на разные участки лопасти крыловидной формы. Как следствие, быстро портится подшипник, установленный на вертикальном вале. Кроме того, подобные генераторы издают при вращении довольно сильный и неприятный шум, и потому могут стать причиной недовольства соседей на ближайших участках. Геликоидные, если их приобретать готовые, заводской комплектации, обходятся очень дорого, так же, как и многолопастные конструкции, у которых очень большое количество деталей.

Любой ветрогенератор для повышения эффективности может быть установлен в поворачивающейся трубе.

Принцип работы ветряков – как устроена система?

Независимо от типа ветряка, сам по себе он энергию выработать не может, ему нужен генератор, вращение вала которого будет обеспечиваться лопастями. Если у вас конструкция с горизонтальной осью вращения, для передачи движения на вал понадобится редуктор. Далее подключается контроллер, который преобразует получаемое на катушках генератора электричество в постоянный ток, поступающий затем в аккумуляторы. Далее можно подключить светодиодную лампочку, но если вы хотите зарядить какое-нибудь устройство или подключить ноутбук, понадобится еще и инвертор, который преобразует накопленный батареей заряд в переменный ток.

Следует учитывать, что каждое изменение тока с переменного на постоянный, и наоборот, уменьшает итоговое количество энергии на 10–15 %.

Установка с вертикальной осью вращения удобна тем, что у нее вал может быть довольно длинным, и это позволяет поместить генератор в нижней части мачты, то есть в зоне прямого доступа. Нередко в цепь устанавливают автоматический переключатель, в тех случаях, когда ветряк работает в комплексе с солнечными батареями или водяным колесом. Также в некоторых моделях ставят тормоз, который нужен на тот случай, если аккумулятор полностью заряжен. На лопастях ветряков с горизонтальной осью вращения могут быть предусмотрены шарниры, которые складывают улавливатели ветра при шторме. Очень мощный ветрогенератор на 5 киловатт, сделанный своими руками, иногда дополняется поворотным электромотором, который срабатывает от датчика направления потоков воздуха.

Изделие на неодимовых магнитах – краткая инструкция

Доверить сборку ротора и статора для ветряка лучше специалисту, но если вы решили сделать ветряк для частного дома с нуля своими руками, необходимо знать, как изготавливается генератор. Начать следует с основания, для которого лучше всего использовать ступицу автомобиля, поскольку на ней уже есть подшипники. На диск через равные промежутки наклеиваются неодимовые магниты, полюса которых, обращенные лицевой стороной к вам, должны чередоваться. Причем в однофазной модели число разнополюсных сторон должно совпадать. Что касается трехфазных генераторов, там рекомендуется соблюдать пропорции 2:3 или 3:4.

Далее следует заняться наматыванием катушек для статора. Эту задачу тоже лучше доверить специалисту или использовать специальные приспособления, которые помогут справиться с задачей более аккуратно, чем если все делать вручную. Для того чтобы успешно заряжать батарею на 12 Ватт, понадобится суммарное количество витков во всех катушках, равное 1000. В целом для расчета витков можно использовать наиболее простую формулу ω = 44 / (T * S) , где 44 – постоянный коэффициент, Т – индукция Тесла, а S – сечение провода в квадратных сантиметрах. Индукцию Тесла определяем по таблице для различных типов проводников:

Намотанные катушки (им лучше придавать прямоугольную или трапециевидную форму для удобства расположения по кругу) закрепляем клеем на неподвижном основании статора. При этом форма и размеры внутреннего пространства катушки должны соответствовать контурам магнита. То же касается и толщины. Все концы проводников выводим и соединяем так, чтобы получилось два общих пучка «+» и «–». Сердцевины катушек заливаем тем же клеем, что использовался для фиксации, можно им же изолировать полностью провода, уложенные на диск статора. Теперь, если магниты будут при вращении ротора совмещаться с катушками, разность потенциалов полюсов создаст условия для выработки электричества.

Изготовление ветряка на основе готового электромотора

Обычно домашние мастера стараются использовать автомобильные генераторы, однако подходят далеко не все, а только самовозбуждающиеся, например, такие, которые использовались в некоторых моделях тракторов. Большинство же требуют для появления тока наличия подключенного аккумулятора. Однако в качестве основы для ветряка можно использовать и мотор-колесо для самоката или скутера. Это позволит сделать малошумные вертикальные ветрогенераторы на 5 кВт, которые будут иметь очень высокий ресурс за счет простейшей конструкции с минимумом деталей.

Также можно использовать в качестве генератора практически любой электромотор от бытовых станков, главное, чтобы в основе отсутствовали щетки, как, например, в или электродрелях – такие генераторы вам не подойдут. Для маломощного варианта годится и кулер от компьютера, но только для зарядки небольших электронных устройств. Если вы хотите получить вертикальный ветрогенератор, изготовленный своими руками, хотя бы на 2 кВт, лучше взять за основу мотор от мощного вентилятора.

Цена на электроэнергию неизменно растёт и, естественно, каждый хозяин старается оптимизировать расходы на её оплату. Здесь все средства хороши — начиная от средств экономии, техники с низким индексом потребления энергии, энергосберегающих ламп, и заканчивая использование многотарифных счётчиков электричества. Тем не менее, всегда останется заманчивой перспектива получения электричества не от государства, а от природы. Одним из самых эффективных подобных устройств остаётся ветрогенератор, который используется на Западе уже фактически наравне, а то и более широко, чем классические ТЭС или АЭС.

Цена и эффективность генератора

Естественно, самым практичным решением для получения электричества из энергии ветра, станет мощное устройство, способное вырабатывать необходимое количество энергии для обеспечения потребителей во всем доме. Ветрогенераторы своими руками на 220В могут быть разной мощности и мы рассмотрим принципы изготовления каждого возможного устройства из того, что может оказаться под руками у каждого рачительного хозяина.

Но для начала стоит провести хотя бы предварительный расчёт ветрогенератора и его рентабельности. К примеру, бытовой прибор на 800 кВт российской сборки обойдётся в полторы тысячи долларов США за один киловатт. Дорого. Китайская продукция, не отличающаяся надёжностью и точностью номиналов выльется в $900 за 1кВт. Тоже дорого. Заметьте, что это только сам генератор, без периферийного оборудования. Это фактически неподъемная цена для частника, поэтому постараемся использовать все, что есть под руками и сделать собственную автономную систему.

Как определиться с мощностью ветряка

Расчёт мощности ветрогенератора — это сложный и трудоёмкий процесс, который применим к определённому генератору-исходнику. Самый простой вариант — задействовать динамо-машину от трактора или автомобиля. Такое устройство фактически не требует доработок и может применяться в системе энергообеспечения «как есть». Безусловно, можно долго разговаривать об устройствах на неодимовых магнитах, только, к примеру, в деревне Архиповка Орловской области их не было в жизни и не будет никогда, а списанных тракторов — тьма.

Самый важный показатель любого генератора — это его КПД. К сожалению, у автотракторного устройства он не слишком высок. У неодимового генератора он может достигать 80%, а у нашего — не более 55-60%, но и с этими данными, без дополнительных доработок устройство может выдавать около 300 Вт. Это немного, но вполне достаточно, чтобы обеспечить электричеством постоянного тока светодиодные светильники, системы видеонаблюдения, а при условии применения преобразователя тока, телевизор с низким классом энергопотребления, однокамерный холодильник. И это только одна генераторная установка, но ведь никто не мешает сделать их три или пять штук. Теперь о движителе, который будет вращать динамомашину.

Вертикальные или роторные ветрогенераторы?

Лопастные вертикальные генераторы — одни из самых популярных в мире, однако для их постройки необходимо точно выполнить расчёт лопасти, её формы и размеров. Как показывает опыт создания таких устройств энтузиастами, самые эффективные лопастные генераторы — с регулируемым углом поворота лопасти. Средние размеры каждой из шести лопастей — 650х120 мм, а самый эффективный угол поворота относительно своей оси — около 12 градусов, хотя можно ставить эксперименты в каждом частном случае.

Роторный ветряк для дома выполняется с горизонтальным расположением оси генератора, на которой установлен ротор. Он может быть выполнен по нескольким схемам, которые представлены ниже. Самый простой вариант — изготовление ротора из цилиндрической ёмкости. Это может быть как пластиковая бочка, баллон для газа, в конце концов, кастрюля. Ёмкость должна быть разделена на четыре сегмента, каждый из которых крепится ступице. Ступица установлена на металлический каркас, примерный чертёж которого показан на рисунке.

Детали и расходные материалы, электрическая схема

Маломощный ветряк для дома можно собрать при наличии скромного набора б/у-шных устройств и деталей:

автомобильная АКБ, чем свежее и чем больше ёмкость, тем лучше;

инвертор на 300-700 Вт;

автомобильное или тракторное реле зарядки (в зависимости от вольтажа генератора);

контрольный прибор (вольтметр);

Для коммутации прибора с сетью электрической сетью используются провода сечением площадью не менее 4 мм². Готовая установка подключается по схеме, показанной на фото через предохранители 8, которая размыкается выключателем 9 для обслуживания и ремонта. Номинал резистора 1 подбирается опытным путём, а амперметр 5 может быть установлен на выходе из преобразователя 5 по желанию. Также для удобства использования конструкции может быть использован переменный резистор 4 для регулировки напряжения. Более подробная схема инвертора представлена ниже.

Таким образом можно собрать ветрогенератор для обеспечения минимальной потребности в электричестве. Расходуйте и производите энергию с умом, удачной всем работы!

Зачастую у владельцев частных домов возникает идея о реализации системы резервного электропитания . Наиболее простой и доступный способ — это, естественно, или генератор, однако многие люди обращают свой взгляд на более сложные способы преобразования так называемой даровой энергии ( излучения, энергии текущей воды или ветра) в .

Каждый из этих способов имеет свои достоинства и недостатки. Если с использованием течения воды (мини-ГЭС) все понятно — это доступно только в непосредственной близости от достаточно быстротекущей реки, то солнечный свет или ветер можно использовать практически везде. Оба этих метода будут иметь и общий минус — если водяная турбина может работать круглосуточно, то солнечная батарея или ветрогенератор эффективны только некоторое время, что делает необходимым включение аккумуляторов в структуру домашней электросети.

Поскольку условия в России (малая длительность светового дня большую часть года, частые осадки) делают применение солнечных батарей неэффективным при их современных стоимости и КПД, наиболее выгодным становится конструирование ветрового генератора . Рассмотрим его принцип действия и возможные варианты конструкции.

Так как ни одно самодельное устройство не похоже на другое, эта статья — не пошаговая инструкция , а описание базовых основ конструирования ветрогенератора.

Общий принцип работы

Основным рабочим органом ветрогенератора являются лопасти, которые и вращает ветер. В зависимости от расположения оси вращения ветрогенераторы делятся на горизонтальные и вертикальные:

  • Горизонтальные ветрогенераторы наиболее широко распространены. Их лопасти имеют конструкцию, аналогичную пропеллеру самолета: в первом приближении это — наклонные относительно плоскости вращения пластины, которые преобразуют часть нагрузки от давления ветра во вращение. Важной особенностью горизонтального ветрогенератора является необходимость обеспечения поворота лопастного узла сообразно направлению ветра, так как максимальная эффективность обеспечивается при перпендикулярности направления ветра к плоскости вращения.
  • Лопасти вертикального ветрогенератора имеют выпукло-вогнутую форму. Так как обтекаемость выпуклой стороны больше, чем вогнутой, такой ветрогенератор вращается всегда в одном направлении независимо от направления ветра, что делает ненужным поворотный механизм в отличие от горизонтальных ветряков. Вместе с тем, за счет того, что в любой момент времени полезную работу выполняет только часть лопастей, а остальные только противодействуют вращению, КПД вертикального ветряка значительно ниже, чем горизонтального : если для трехлопастного горизонтального ветрогенератора этот показатель доходит до 45%, то у вертикального не превысит 25%.

Поскольку средняя скорость ветров в России невелика, даже большой ветряк большую часть времени будет вращаться достаточно медленно. Для обеспечения достаточной мощности электропитания от должен соединяться с генератором через повышающий редуктор, ременной или шестеренчатый. В горизонтальном ветряке блок лопасти-редуктор-генератор устанавливается на поворотной головке, которая дает им возможность следовать за направлением ветра. Важно учесть, что поворотная головка должна иметь ограничитель, не дающий ей сделать полный оборот, так как иначе проводка от генератора будет оборвана (вариант с использованием контактных шайб, позволяющих головке свободно вращаться, более сложен). Для обеспечения поворота ветрогенератор дополняется направленным вдоль оси вращения рабочим флюгером.

Наиболее распространенный материал для лопастей — это ПВХ-трубы большого диаметра, разрезаемые вдоль. По краю к ним приклепываются металлические пластины, приваренные к ступице лопастного узла. Чертежи такого рода лопастей наиболее широко распространены в Интернете.

На видео рассказывается про ветрогенератор, изготовленный своими руками

Расчет лопастного ветрогенератора

Так как мы уже выяснили, что горизонтальный ветрогенератор значительно эффективнее, рассмотрим расчет именно его конструкции.

Энергия ветра может быть определена по формуле
P=0.6*S*V ³, где S — это площадь круга, описываемого концами лопастей винта (площадь ометания), выраженная в квадратных метрах, а V — расчетная скорость ветра в метрах в секунду. Также нужно учитывать КПД самого ветряка, который для трехлопастной горизонтальной схемы составит в среднем 40%, а также КПД генераторной установки, составляющий на пике токоскоростной характеристики 80% для генератора с возбуждением от постоянных магнитов и 60% — для генератора с обмоткой возбуждения. Еще в среднем 20% мощности израсходует повышающий редуктор (мультипликатор). Таким образом, окончательный расчет радиуса ветряка (то есть длины его лопасти) для заданной мощности генератора на постоянных магнитах выглядит так:
R=√(P/(0.483*V³
))

Пример: Примем требуемую мощность ветроэлектростанции в 500 Вт, а среднюю скорость ветра — в 2 м/с. Тогда по нашей формуле нам придется использовать лопасти длиной не менее 11 метров. Как видите, даже такая небольшая мощность потребует создания ветрогенератора колоссальных габаритов. Для более-менее рациональных в условиях изготовления своими руками конструкций с длиной лопасти не более полутора метров ветрогенератор сможет выдавать всего лишь 80-90 ватт мощности даже на сильном ветру.

Недостаточно мощности? На самом деле все несколько иначе, так как на самом деле нагрузку ветрогенератора питают аккумуляторы, ветряк же только заряжает их в меру своих возможностей. Следовательно, мощность ветроустановки определяет периодичность, с которой она сможет осуществлять подачу энергии.

Деятельность как отдельных людей, так и всего нынешнего человечества практически невозможна без электроэнергии. К сожалению, быстро увеличивающийся объем потребления нефти и газа, угля и торфа ведет к уменьшению запасов этих ресурсов на планете. Что же возможно сделать, пока все это еще есть у землян? Согласно выводам специалистов, именно развитием энергетических комплексов можно решить проблемы мировых экономических и финансовых кризисов. Поэтому наиболее актуальными становятся поиск и использование бестопливных источников энергии.

Возобновляемая, экологическая, «зеленая»

Возможно, не стоит напоминать, что все новое — это хорошо забытое старое. Силу течения реки и скорость ветра люди научились применять для получения механической энергии очень давно. Солнце нагревает нам воду и двигает автомобили, питает космические корабли. Колеса, установленные в руслах ручьев и небольших рек, подавали воду на поля еще в Средние века. Одна могла обеспечить мукой несколько окрестных деревень.

В настоящий момент нас интересует простой вопрос: как обеспечить свое жилище дешевым светом и теплом, как сделать ветряк своими руками? 5 кВт-ной мощности или чуть менее, главное, чтобы можно было снабдить свое жилище током для работы электроприборов.

Интересно, что в мире существует классификация зданий по уровню ресурсоэффективности:

  • обычные, построенные до 1980-1995 гг.;
  • с низким и ультранизким уровнем энергопотребления — до 45-90 кВч на 1 кВ/м;
  • пассивные и энергонезависимые, получающие ток из возобновляющихся источников (например, установив ветрогенератор роторный (5 кВт) своими руками или систему солнечных панелей, можно решить эту задачу);
  • энергоактивные здания, вырабатывающие электричества больше, чем им требуется, получают деньги, отдавая ее через сеть другим потребителям.

Получается, что собственные, домашние мини-станции, установленные на крышах и во дворах, могут со временем составить своеобразную конкуренцию крупным поставщикам тока. Да и правительства разных стран всячески поощряют создание и активное использование

Как определить рентабельность собственной электростанции

Исследователи доказали, что резервные возможности ветров намного больше всех накопившихся многовековых топливных запасов. Среди способов получения энергии из возобновляемых источников ветрякам отведено особое место, так как их изготовление проще, чем создание солнцеулавливающих панелей. По сути, ветрогенератор на 5 кВт своими руками можно собрать, имея нужные составляющие, среди которых магниты, медная проволока, фанера и металл для лопастей.

Знатоки утверждают, что производительной и, соответственно, выгодной может стать конструкция не только правильной формы, но и построенная в правильном месте. Это значит, что необходимо учитывать наличие, постоянство и даже скорость воздушных потоков в каждом отдельном случае и даже в конкретном регионе. Если в местности периодически наступают штили, спокойные и безветренные дни, устройство мачты с генератором не принесет никакой пользы.

Прежде чем начинать делать ветряк своими руками (5 кВт), необходимо продумать его модель и вид. Не стоит ожидать от слабой конструкции большого выхода энергии. И наоборот, когда нужно запитать только пару лампочек на даче, нет смысла строить огромный ветряк своими руками. 5 кВт — мощность, достаточная для обеспечения электроэнергией практически всей системы освещения и домашних приборов. Будет постоянный ветер — будет и свет.

Как сделать ветрогенератор своими руками: последовательность действий

На выбранном для высокой мачты месте укрепляют сам ветряк с присоединенным к нему генератором. Вырабатываемая энергия по проводам поступает к нужному помещению. Считается, что чем выше конструкция мачты, больше диаметр ветряного колеса и сильнее воздушный поток, тем выше КПД всего устройства. На деле все не совсем так:

  • например, сильный ураган может запросто поломать лопасти;
  • некоторые модели можно установить на крыше обычного дома;
  • правильно выбранная турбина легко запускается и отлично работает даже при ветре с очень слабой скоростью.

Основные виды ветряков

Классическими считаются конструкции с горизонтальным размещением оси вращения ротора. Обычно они имеют 2-3 лопасти и устанавливаются на большой высоте от земли. Наибольшая эффективность такой установки проявляется при постоянного направления и его скорости в 10 м/с. Существенным недостатком этой лопастной конструкции является сбой вращения лопастей при часто меняющемся, порывистом Это приводит либо к непродуктивной работе, либо к разрушению всей установки. Чтобы запустить такой генератор после остановки, необходима принудительная начальная раскрутка лопастей. Кроме того, при активном вращении лопасти издают специфические, неприятные человеческому уху звуки.

Вертикальный ветрогенератор («Волчок» 5 кВт или другой) имеет иное размещение ротора. Н-образными или бочкообразными турбинами захватывается ветер любого направления. Эти конструкции имеют меньшие размеры, запускаются даже при самых слабых воздушных потоках (при 1,5-3 м/с), не требуют высоких мачт, их можно использовать даже в городских условиях. Кроме того, номинальной мощности ветряки, своими руками (5 кВт — это реально) собранные, достигают при ветре в 3-4 м/с.

Паруса не на кораблях, а на суше

Одним из популярных направлений в ветроэнергетике сейчас стало создание горизонтального генератора с мягкими лопастями. Основным отличием является как материал изготовления, так и сама форма: созданные ветряки своими руками (5 кВт, парусный тип) имеют 4-6 треугольных тканевых лопастей. Притом, в отличие от традиционных конструкций, их сечение увеличивается в направлении от центра к периферии. Эта особенность позволяет не только «поймать» слабый ветер, но и избежать потерь при ураганном воздушном потоке.

Плюсами парусников можно назвать следующие показатели:

  • большая мощность при медленном вращении;
  • самостоятельная ориентировка и подстройка под любой ветер;
  • высокая флюгерность и малая инерция;
  • отсутствие необходимости принудительного раскручивания колеса;
  • совершенно беззвучное вращение даже при больших оборотах;
  • отсутствие вибраций и звуковых возмущений;
  • относительная дешевизна конструкции.
Вам будет интересно  Возможные варианты изготовления ветрогенераторов своими руками

Ветряки своими руками

5 кВт необходимой электроэнергии можно получить несколькими способами:

  • построить простейшую роторную конструкцию;
  • собрать комплекс из нескольких последовательно расположенных на одной оси парусных колес;
  • использовать аксильную конструкцию с неодимовыми магнитами.

Важно помнить, что мощность ветряного колеса пропорциональна произведению кубического значения скорости ветра на ометаемую площадь турбины. Итак, как сделать ветрогенератор на 5 кВт? Инструкция далее.

За основу можно взять автомобильную ступицу и тормозные диски. 32 магнита (25 на 8 мм) располагают параллельно по кругу на будущих дисках ротора (подвижной части генератора) на каждый диск по 16 штук, притом плюсы обязательно чередуют с минусами. У противолежащих магнитов должны быть разные значения полюсов. После разметки и размещения все находящееся на круге заливают эпоксидкой.

Катушки медной проволоки располагают на статоре. Их количество должно быть меньше, чем число магнитов, то есть 12. Предварительно все провода выводят и соединяют между собой звездой или треугольником, затем тоже заливают эпоксидным клеем. Рекомендуется перед заливкой вставить внутрь катушек кусочки пластилина. После затвердения смолы и их извлечения останутся отверстия, которые нужны для вентиляции и остывания статора.

Как все это работает

Диски ротора, вращаясь относительно статора, образуют магнитное поле, и в катушках возникает электроток. А ветряк, присоединенный посредством системы шкивов, и нужен для того, чтобы двигать эти части рабочей конструкции. Как сделать ветрогенератор своими руками? Некоторые начинают изготовление собственной электростанции со сборки генератора. Другие — с создания лопастной вращающейся части.

Вал от ветряка сцепляют скользящим соединением с одним из дисков ротора. На сильный подшипник ставится нижний, второй диск с магнитами. Статор располагают посередине. Все части крепятся к фанерному кругу с помощью длинных болтов и фиксируются гайками. Между всеми «блинами» обязательно оставляют минимальные зазоры для свободного вращения дисков ротора. В итоге получается 3-фазный генератор.

«Бочка»

Осталось изготовить ветряки. Своими руками 5 кВт-ную вращающуюся конструкцию можно сделать из 3 кругов фанеры и листа самого тонкого и легкого дюраля. Металлические прямоугольные крылья крепятся к фанере болтиками и уголками. Предварительно в каждой плоскости круга выдалбливаются направляющие канавки в форме волны, в которые вставляются листы. Получившийся двухэтажный ротор имеет 4 волнистых лопасти, прикрепленные друг к другу под прямым углом. То есть между каждыми двумя скрепленными ступицами фанерными блинами расположены по 2 изогнутых в форме волны дюралевых лопасти.

Данная конструкция насажена по центру на стальную шпильку, которая и будет передавать крутящий момент генератору. Ветряки, своими руками (5 кВт) созданные, такой конструкции весят примерно 16-18 кг при высоте 160-170 см и диаметре основы 80-90 см.

Что нужно учесть

Ветряк-«бочку» можно установить даже на крыше здания, хотя вполне достаточно вышки высотой 3-4 метра. Однако обязательно нужно защитить от природных осадков корпус генератора. Рекомендуется также установить аккумуляторный накопитель энергии.

Для получения из постоянного 3-фазного тока переменного обязательно в схему нужно включить и преобразователь.

При достаточном количестве ветреных дней в регионе ветряк, своими руками (5 кВт) собранный, может обеспечить током не только телевизор и лампочки, но и систему видеонаблюдения, кондиционер, холодильник и другую электротехнику.

Ветроэнергетические ресурсы в российском сегменте занимает неоднозначное положение. Применение таких устройств рассматривается с двух сторон. С одной самодельный ветряк– это отличное решение для экономии электроэнергии механическим путем. Этому способствуют бескрайние равнины, где присутствует постоянная скорость ветра и набирается достаточная потенциальная энергия, превращаемая в дальнейшем с помощью ветряка в кинетическую. Однако в некоторых регионах необъятной страны ветра отличаются слабым потенциалом из-за неравномерного и медленного воздействия. В северных районах выделяют третью сторону, где бесчинствуют буйные и непредсказуемые ветра. Каждый владелец дома может содержать в хозяйстве собственный ветряк. Покупать такое устройство – дорогое удовольствие, поэтому лучше создать ветровой генератор для дома . Определимся: какой конкретный тип ветряка подойдет больше и с какими целями он выбирается?

Сделать ветрогенератор своими руками можно и из пустых бутылок

Независимо от того выберите ли вы ветрогенератор вертикальный, роторный ветряк или другой тип, схематическое устройство изделия имеет следующие схожие составные детали:

  • Генератор тока своими руками (используется доступный вариант).
  • Лопасти (изготавливаются из жесткого материала, неспособного к коррозии и деформациям в процессе работы)
  • Подъемник башенного типа необходимый для поднятия установки на нужный уровень.
  • Опционально устанавливаются дополнительные системой электронного управления.

Легче и дешевле собирать ветрогенераторы своими руками с ротором или аксиальной конструкцией на магнитах. Чтобы выбрать подходящий, изучим устройство каждого.

Ветряк 1 — конструкция роторного типа

Самодельный ветрогенератор с роторной турбиной изготавливается из двух, реже четырех, лопастей. Отличается несложной конструкцией, ввиду чего изготавливается самостоятельно из подручных материалов. Такой ветрогенератор для дома не обеспечит необходимым количеством электроэнергии двухэтажный загородный коттедж. Мощности ветрового генератора хватит на снабжение электричеством маленького садового домика. Ветряк для частного дома используется для подачи освещения на прилежащие к домовладению хозяйственные постройки, придомовые фонари, светильники, бытовые , фен, холодильник и прочие.

Подготовка деталей и расходников

В зависимости от того, на какую мощность рассчитывается ветряной генератор своими руками, подбирают соответствующий генератор для ветряка. Мы рассмотрим ветряки своими руками с мощностью до 5 Квт. Сделать ветрогенератор своими руками с ротором легко. Для этого подготовим следующие материалы:

  1. Автомобильный генератор на 12 вольт. Для создания устройства используют кислотный либо гелиевый аккумулятор от автомобиля.
  2. Регулятор напряжения для преобразования переменных токов: 12 –> 220 вольт.
    Самодельный регулятор напряжения для преобразования переменных токов: 12 –> 220 вольт
  3. Габаритная емкость. Подходящие варианты: кастрюля из нержавейки или ведро из алюминия.
  4. Зарядное устройство. Используем снятое с автомобиля реле.
  5. Выключатель на 12 вольт.
  6. Лампа заряда с контроллером.
  7. Болты М16×70 мм с гайками и шайбами.
  8. Простой вольтметр любой конфигурации из неиспользуемого измерительного устройства.
  9. Кабель электрический трехжильный с сечением не менее 2,5 мм 2 .
  10. с прорезиненной подкладкой. Понадобятся при креплении генератора к несущей матче.

Генераторы на 220 своими руками понадобиться стандартный набор монтажных инструментов: болгарка с дисками, маркер, шуруповерт, дрель со сверлами, ножницы по металлу, набор накидных ключей, газовые ключи №1,2,3, кусачки, рулетка.

Ход конструкторских работ

Для создания конструкции ветряка изначально подготавливают ротор. На следующем этапе модифицируют шкив генератора. В роли ротора используется металлическая емкость: кастрюля или ведро. С помощью рулетки и маркера отмеряем четыре равные части. Затем проделываем отверстия на концах расчерченных линий, чтобы разделение на составные части было легче. Разрезаем емкость ножницами по металлу. При отсутствии таковых проделываем те же действия болгаркой. Из полученных частей вырезаем лопасти будущего ротора, но не до конца прорезая заготовку.

Не допускается резка емкостей из оцинкованных материалов или изделий с , так как материал перегревается и деформируется.

Лопасти ротора должны соответствовать между собой по размеру

Чтобы ветряк из автомобильного генератора правильно работал, лопасти ротора должны соответствовать между собой по размеру. Как вариант создают генератор из стартера своими руками. Поэтому замеры требуют тщательных проверок.

Теперь подготавливаем генератор для ветряка своими руками. В первую очередь определяем сторону вращения шкива. Для этого возвратно-поступательными движениями руки крутим его влево – вправо. По стандарту он вращается по часовой стрелке, но случаются исключения из правил. На следующем этапе соединяем роторную часть с генератором. С помощью дрели проделываем ровные отверстия в днище емкости и шкиве генератора.

Отверстия должны располагаться по симметрии. В противном случае возникает риск дисбаланса в движении ротора.

Края лопастей немного выгибаем для увеличения скорости вращения от ветра. Чем больше угол изгиба, тем эффективнее роторная установка воспринимает потоки воздуха. Лопасти ротора изготавливают не только из емкости. Можно сделать лопасти для ветрогенератора своими руками в виде отдельных деталей, которые соединяются с металлической заготовкой в форме окружности. В таких моделях легче проводить ремонтные работы по восстановлению отдельных крыльчаток.

Чтобы подключить генератор, берем емкость с изготовленными лопастями и надежно крепим к шкиву генератора ботами М16×70 мм или меньшего диаметра. Теперь собранная конструкция целиком устанавливается на мачте. Фиксируем в доступных местах металлическими хомутами. Монтируем электрическую проводку и собираем замкнутую цепь. Каждый контакт подсоединяется в соответствующий разъем. При необходимости предварительно записываем маркировку и цвет каждого провода в отдельности. Проволокой крепим проводку к мачте.

После полной сборки механической конструкции, остается лишь подсоединить инвертор (преобразователь напряжения), аккумулятор и нагрузку (приборная часть и освещение). Для инвертора используем электрический кабель сечением 3 мм 2 длиною в 1 метр, а для остальных периферийных нагрузок подойдёт кабель с сечением в 2 мм 2 . Собранный ветряк своими руками готов к эксплуатации.

Маломощный ветрогенератор на основе дрели своими руками

Достоинства и недостатки такой модели

При правильной сборке всех составных элементов, ветрогенераторы своими руками из автомобильного генератора сослужат длительный срок без единой проблемы. Конструкция, запитанная 75-амперным аккумулятором с установленным преобразователем на 1000 W, выдаст количество электроэнергии для стабильной работы уличного освещения или приборов видеонаблюдения. К достоинствам также относят: сравнительно низкая цена на комплектующие для ветряка, ремонтопригодность, отсутствие дополнительных условий для корректного функционирования и низкая шумность конструкции. К примеру, малошумные вертикальные ветрогенераторы 5 квт работают тише, чем современные холодильники.

Недостатки очевидны: слабая электрическая производительность, низкие показатели прочности, зависимость от резких изменений в скорости ветра, что приводит к частой поломке лопастей.

Ветряк 2 — аксиальная конструкция на магнитах

Ветрогенераторы на 220в своими руками с неодимовыми магнитами получили название аксиальные ветряки. Устройство таких конструкций основано на не железных статорах с прикрепленными магнитами. Ввиду того, что стоимость последних упала в несколько раз, изготовить генератор на магнитах своими руками стало проще. Модель этого ветряка позволит получить большее количество электрической энергии, нежели созданные роторные электрогенераторы своими руками.

Что необходимо подготовить?

Главный элемент механической конструкции аксиального генератора – ступица колеса легкового автомобиля вместе с тормозными дисками, которая станет будущим ротором. Если деталь использовалась раньше по своему предназначению, то следует ее подготовить. Для этого разбираем ступицу на составные части и металлической щеткой отчищаем внутренние и внешние стенки элемента от ржавчины. Каждый подшипник тщательно смазываем. Теперь собираем ступицу в обратном порядке.

Распределение и закрепление магнитов

Для закрепления неодимовых магнитов на тормозных дисках ротора, подготавливаем 20 единиц прямоугольной формы с размерами 25×8 мм.

В магнитах с круглой структурой магнитное поле расположено в центре, а у прямоугольных по длине.

Четное количество магнитов образует полюса. Располагаем их, по всей области дисков чередуя через один. Для того чтобы выяснить, где у магнита плюс и минус, берется один из них, а остальные прислоняем к нему сначала одной, а затем другой сторонами. Если они намагничиваются, то маркером ставим на этой стороне плюс и наоборот. При увеличении количества полюсов, руководствуемся следующим правилами:

  1. Для однофазных генераторов сумма полюсов равняется количеству магнитов.
  2. Для трехфазных соблюдается соотношение пропорции 4/3 по единицам магнитов и полюсов, а также 2/3 по полюсам к катушкам соответственно.

Чтобы точно распределить магниты по окружности тормозного диска используем шаблон, нарисованный на листе бумаги. Магниты клеим с помощью сильного клея, а затем фиксируем эпоксидной смолой.

Трехфазные и однофазные генераторы

Статор с одной фазой сравнительно хуже, нежели трехфазные аналоги. Ввиду непостоянства при отдачи тока, возникают высокие колебания амплитуды в электросети, поэтому однофазные устройства выдают вибрацию. В трехфазных генераторах происходит компенсация нагрузки тока из одной фазы в другую. Благодаря этому мощность в такой сети всегда постоянная. Вибрационные воздействия негативно влияют на конструкцию в целом, следовательно, срок использования однофазных генераторов значительно меньше, нежели у трехфазных. Еще одно преимущество трехфазной модели – отсутствие шума во время работы.

Процесс наматывания катушек

Прежде чем приступить к наматыванию провода на катушки генератора, делаем момент начала заряжания аккумулятора в 12 вольт должно происходить при номинальной величине в 110 об/мин. Используя эти данные, вычисляем необходимое количество витков в отдельно взятой катушке: 12*110/N, где N – число катушек. Для обмотки используем исключительно провода с крупным сечением. Это уменьшит единицы сопротивления и увеличит силу тока.

Мачта и винт

Высотные показатели мачты должны составлять около 6-12 метров. Под основание мачты заливается опалубка, а затем бетонируется. К верхней части крепим винт, который можно изготовить из труб ПВХ диаметром 160 мм и длинной не менее 2 метров. Из нее вырезаем шесть двухметровых пластин. Фиксируем полученный финт на верху мачты. Саму мачту укрепляем с помощью тросов, прибитых с одной стороны , а с другой – к телу конструкции.

Особенности эксплуатации ветряков

Любой из двух представленных моделей ветряков подходит для использования в качестве альтернативного источника электроэнергии. При изготовлении такого устройства может использоваться любой генератор 220в. К примеру, сконструированный ветрогенератор своими руками из имеет большую продолжительность эксплуатации. Ветрогенератор из шуруповерта – один из самых простых вариантов ветряка. Владельцы загородных домов по достоинству оценят . Каждый тип ветрогенераторов обладает набором индивидуальных преимуществ и недостатков. Степень эффективности отдельно взятой конструкции может разниться для различных регионов нашей страны. Такой источник электричества под рукой никогда не помешает, тем более, если такое оборудование будет использовать на равнинной местности с высокой интенсивностью ветра.

Ветровые электростанции что. Главное — правильный выбор. Ветряк своими руками. Забава или реальная экономия

Ветер у всех народов всегда воспринимался как проявление божественной силы. Эта сила очевидна, и в некоторых случаях – огромна. По мере развития человечество, кроме своего почитания божеств воздушной стихии научилось использовать ее для собственных нужд. Парус у всех народов стал основой движения на воде, появились мельницы-ветряки. На непродолжительный по историческим меркам срок, с началом использования тепла как основы для работы большинства механизмов, использование ветра сократилось.

Но в наше время с появлением экологических проблем интерес к использованию силы ветра возрождается быстро и мощно. Современные технические решения позволяют эффективно преобразовать энергию воздушных потоков в электричество. Хотя и более дорогое в сравнении с другими технологиями, которые используются на основных типах электростанций. Их три – тепловые, атомные и гидроэлектростанции. Сегодня ветряные электростанции нашли свою нишу на рынке электроэнергии. Более подробно расскажем об этом и не только далее в статье.

Из истории в современность

Археологические исследования информируют о том, что несколько тысячелетий тому назад вавилонские умельцы создавали ветряные машины для превращения болот в сельскохозяйственные угодья. Эти механизмы применялись для вычерпывания воды и осушения почвы. Аналогичные машины на своих рисовых полях применяли китайцы примерно в те же времена. А первые мельницы-ветряки появились еще у древнеегипетских предпринимателей. Со временем мельницы появились и в Европе, и восточнее примерно в XII веке.

Развитие электрических технологий не могло не натолкнуть инженеров на идею заменить жернова мельницы электрогенератором. Это и произошло в тридцатые годы прошлого века. Проблемы, существующие на топливных рынках, а также аварии на атомных электростанциях стимулировали развитие ветряных электростанций. Сегодня их число быстро увеличивается, о чем свидетельствует статистика, приведенная ниже:

Однако стихия непредсказуема. А для воздушной стихии существует такое определение, как полный штиль. Это значит, что даже в открытом море, где воздух находится в постоянном движении, бывает так, что ветер исчезает. Поэтому ветряная электростанция эффективна только в том месте, где штиль случается как можно реже. Такие места наиболее распространены вблизи морского побережья, на холмах, в горах, и в некоторых специфических местностях.

Как устроена и как работает

Основой ветряной электростанции является крыльчатка (турбина). Наиболее эффективная конструкция – крыльчатка с тремя лопастями пропеллерного типа, установленная высоко над поверхностью земли. Работу электростанции с такой крыльчаткой иллюстрирует изображение ниже:

Для получения максимальной эффективности специальные механизмы управляют положением ротора и лопастей. Их автоматически подбирают в соответствии с направлением и силой ветра. Существуют и другие конструкции крыльчаток, так называемые барабанные. Например, такие, для которых направление ветра не имеет значения. В основном это результат творчества отдельных энтузиастов.

Главный недостаток всех непропеллерных моделей – более низкий КПД. У электростанции с пропеллерной крыльчаткой КПД чуть меньше 50%. А главным недостатком всех без исключения ветряных электростанций является сам ветер. Его сила подвержена частым изменениям. В результате обороты крыльчатки изменяются, а вместе с этим меняется вырабатываемая электрическая мощность. Поэтому для сопряжения генератора ветряной электростанции с электросетью необходимо дополнительное электрооборудование.

Обычно это аккумуляторы с инверторами. Генератор сначала заряжает аккумуляторы, и для этого процесса равномерность силы тока неактуальна. Передача электричества в сеть выполняется инвертором, который преобразует заряд, накопленный в аккумуляторе. Дополнительным плюсом пропеллерной конструкции можно считать ее управляемость. Если сила ветра становится чрезмерной, угол атаки лопасти делается минимальным. В результате ветровая нагрузка на турбину падает.

Но не всегда удается уберечь ветряную электростанцию от поломки. На побережье случаются ураганы, которые ломают крыльчатку. Такие случаи продемонстрированы далее.

Современная ветряная электростанция – это огромное сооружение. Поэтому воздействие сильного ветра на него весьма заметно. Хорошее наглядное представление о масштабах такой электростанции дает изображение, показанное далее.

Высота, на которой размещается электрогенератор, в среднем равна пятидесяти метрам. Чем выше, тем сильнее и стабильнее дует ветер. Для получения наибольшей мощности устанавливаются десятки электрогенераторов. Из наземных ветряных электростанций наиболее мощная расположена в США. Ниже предоставлена краткая информация о ней.

Самое большое число электростанций построено на побережье. Они называются прибрежными. Но поскольку земля прибрежных территорий дорогая, целесообразнее строить на мелководьях морского шельфа. Такие электростанции называются шельфовыми. Однако из-за дороговизны строительства мощность крупнейшей в мире шельфовой электростанции, построенной у берегов Англии, составила 630 мВт, что более чем в 2 раза меньше, чем у наземного аналога.

Дальнейшим развитием электростанций морского базирования стали плавающие ветряные электростанции. Но они самые большие и дорогие, и по этой причине, по сути, единичные. Скорее всего, они никогда не станут основными при получении электричества от силы морского ветра. Для получения более высоких экономических показателей используется ветер на высоте более ста метров. При этом используется специальная конструкция на основе аэростата, называемая парящей ветряной электростанцией.

Но поскольку грузоподъемность аэростата ограничена, максимальная мощность электростанции соответствует по своей массе мощности в 30 кВт. Она сможет обеспечить несколько домов. Их количество будет зависеть от режима потребления электроэнергии. Недостатком парящей электростанции является ее рискованность. Она может быть унесена сильным ветром, и воспрепятствовать этому проблематично.

Экологические проблемы ветряных электростанций

У крыльчаток имеется один непреодолимый недостаток. Они излучают инфразвук. А он пагубно влияет на все живые организмы, в том числе и на человека. Если электростанция расположена вдали от жилья, как, например, шельфовая или горная, человеческий фактор снимается. Но воздействие на экосистему остается. Насколько инфразвук от ветряных электростанций проблематичен, свидетельствует одна из жительниц Германии:

В этой стране ветряки устанавливают повсеместно, где только позволяет территория. Отказавшись от атомных электростанций, Германия наиболее активно из всех стран строит ветряные электростанции. Появление таких новостроек принуждает людей, живущих по соседству, переезжать на новые места жительства. Но их дома никто не желает покупать. Поэтому появляются проблемы в обществе. Так что оптимальное место для ветряных электростанций – это морской шельф.

Установка ветряной электростанции на даче или в частном доме помогает решить множество проблем, связанных с электроснабжением. Данный агрегат способен перерабатывать и накапливать энергию ветра, используя ее во благо человека. Процесс изготовления ветряной электростанции достаточно простой — он требует минимального количества материалов и прежде всего желания достичь заданной цели. О том как сделать ветряную электростанцию для дома рассмотрим далее.

Ветряные электростанции для частного дома: особенности и характеристика

Ветряные электростанции предназначены для преобразования энергии ветра в электрическую энергию. В соотношении с внешним видом и конструктивными особенностями ветряные электростанции для дома бывают расположенными:

  • горизонтально;
  • вертикально.

Первый вариант менее зависим от ветра, но отличается меньшей популярностью, нежели второй. Так как он способен работать лишь при сильном ветре, а для его запуска требуется наличие внешнего источника. Вертикальные ветряные электростанции способны функционировать более качественно и отличаются высоким КПД. Для их работы достаточно силы ветра в 2-4 м/с.

Среди основных компонентов ветровых электростанций следует отметить:

  • мачту, которая бывает простой, телескопической или монолитной;
  • редуктор — часть электростанции, на которой располагаются лопасти;
  • контейнер — подвижная часть ветроэлектростанции, которая двигается в соотношении с ветром;
  • генератор — прибор, который преобразует энергию.

Выбор конструкции и мощности ветряка напрямую зависит от особенностей его эксплуатации.

Более простыми являются приборы, мощностью до 300 Вт. Такие агрегаты способны легко поместиться даже в автомобиль. Для их установки достаточно одного человека, а мощность, которую они вырабатывают, достаточно для зарядки телефона, обеспечения освещения или работы телевизора. Данный вариант отлично подходит для семейного отдыха на даче, в лесу или на море.

С помощью 2, 5, 10 кВт ветровых электростанций осуществляется обеспечение целого дома электроэнергией. Если существует излишняя энергия, то она помещается в аккумуляторах, которые ее расходуют при слабом ветре или при его отсутствии.

Более мощные варианты ветровых электростанций, мощность которых составляет более двадцати киловатт, способны снабдить электроэнергией несколько домов, коттеджей или даже частное предприятие.

Ветряные электростанции фото:

Главным преимуществом ветровой электростанции является экологичность, ведь ее работа никак не влияет на окружающую среду. При этом, энергию получить достаточно легко, главное условие — наличие стабильного ветра.

Среди недостатков ветровых электростанций отмечают их зависимость от ветра. Для работы ветряка ветер должен иметь скорость минимум два метра в секунду. Для достижения номинальной мощности потребуется сила ветра в 10 м/с.

Чтобы накапливать электричество и использовать его во время отсутствия ветра используют аккумуляторы. Срок их службы составляет около 10 лет. Кроме того, использование мощных ветровых электростанций отличается высокой шумопроизводительностью, что снижает комфорт проживания вблизи данного агрегата.

Ветровая электростанция способна препятствовать нормальной работе телевизора, радио и других подобных приборов.

Самыми главными составляющими любой ветроэлектростанции выступает генератор, устройство выпрямительного назначения, аккумулятор-батарея, инвертор, то есть преобразователь напряжения. Для осуществления общего контроля за работой устройства рекомендуется использование микропроцессорного контролера или простых логических схем.

Если планируется покупать ветровую электростанцию, то наиболее оптимальными вариантами станут устройства, имеющие низкий уровень начальной скорости ротора, скорости заряда батареи и выхода на рабочий процесс. Так как от широты восприятия рабочего диапазона ветра зависит количество энергии, которую воспроизводит установка.

Преимущества и недостатки ветряных электростанций

Среди преимущества использования ветровых электростанций отмечают:

1. Длительность применения ветровой энергии еще в древнеримские времена.

2. Экологичность и безвредность для окружающей среды.

3. Дешевизна получения качественной электроэнергии.

4. С помощью использования энергии ветра снижается расход электричества, вырабатываемого на ТЭС, поэтому выбросы парникового газа значительно снижаются.

5. Доступность, так как ветер присутствует в любом уголке всей планеты.

6. Размер ветряной турбины небольшой, поэтому для их установки не потребуется много места.

7. Особо востребованные ветровые установки в местах, которые отдалены от центрального электроснабжения, таких как леса, поля, моря или океаны.

8. Использование ветровой электростанции позволяет существенно снизить материальные расходы на оплату электроснабжения.

Несмотря на большое количество преимуществ, использование частных ветряных электростанций отличается такими недостатками:

1. Ветер отличается переменчивостью в разное время года в разных регионах поэтому кроме ветряной электростанции следует устанавливать накопительные устройства для электроэнергии, а их покупка — процесс весьма дорогостоящий. Кроме того, они требуют периодической замены.

2. Некоторым людям не нравится внешний вид ветряных электростанций и высокий уровень шума, который они производят.

3. Перед постройкой ветряной электростанции следует провести ряд исследований, направленных на определение силы и интенсивности ветра на определенной местности.

4. Цена на покупку ветровых электростанций довольно высокая, хотя и затраты со временем окупаются, первоначальный вклад довольно высокий.

5. Лопасти, которые находятся на ветряке приносят вред определенным насекомым и птицам, обитающих вблизи электростанции.

Сфера использования и виды ветряных электростанций для дома

Если мощность ветряной электростанции не превышает одного киловатта, то для изготовления ее корпуса требуется алюминиевый сплав. Поэтому, такие устройства характеризуются высокой тепловой отдачей и небольшим весом.

Чем ниже расчетная скорость ветра, тем выше уровень электроэнергии, которую преобразует ветряк. Тихоходный ветрогенератор позволяет не использовать редуктор, а, значит, шум, воспроизводимый ветряком уменьшается, а количество энергии — увеличивается.

Еще одним важным параметром ветряной электростанции выступает показатель энергоэффективности. Она зависит от размера, конструкции и уровня наклона лопастей. Если лопасти изготавливаются серийно, то их себестоимость снижается, а надежность находится на высоком уровне.

Минимальная мощность ветровой электростанции, применяемой в частном доме, составляет полкиловата. Если мощность ветряка будет меньше, этой энергии не хватит для полноценного функционирования здания.

Применение малых ветряков актуально в походе, на отдыхе или на яхте. Если рассматривать высокую шумопроизводительность ветряков и их вред для насекомых, то к установкам домашнего использования данные недостатки не относятся, так как данные только большие промышленные установки создают инфранизкочастотное колебание, вредное для вблизи обитающих животных.

Солнечно ветряная электростанция — общие сведения

Данный тип электростанций отличается более высокой выгодой, так как является комбинацией солнечных батарей с ветряком. Если на улице отсутствует солнце или ночью, работает ветряк. В другое время энергоснабжением занимаются солнечные батареи.

Таким образом, удается получить полную энергетическую независимость от центрального электроснабжения. Данные электростанции используют в регионах, с достаточно высокой интенсивностью солнечного и ветрового излучения.

В состав солнечно ветровой электростанции входит наличие:

  • ветрового генератора;
  • башни;
  • солнечных панелей;
  • солнечного контролера;
  • инвертора;
  • аккумуляторов гелиевого типа;
  • температурного батарейного датчика;
  • разного рода кабелей и соединителей.

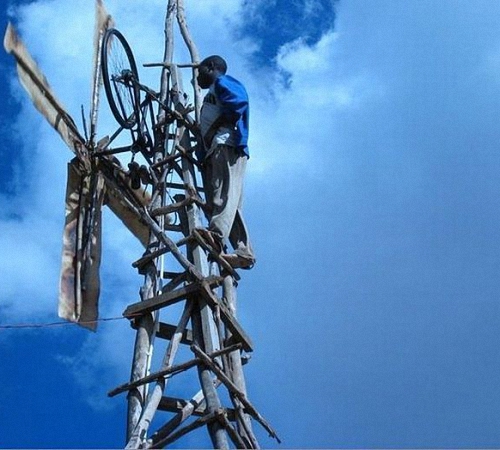

Самодельная ветряная электростанция — особенности изготовления

Процесс сооружения ветряной электростанции следует начинать с крыльчатки, так как именно данный элемент отвечает за улавливание энергии ветра. Для изготовления лопастей следует приобрести фанеру или металлический лист. Кроме того, возможен вариант применения материалов, таких как дюралюминий или пластик.

Основные требования к лопастям:

  • легкость;
  • строгая симметричность;
  • отсутствие толчков во время вращения.

Учтите, что от количества лопастей не зависит конечный результат работы. То, если некоторые ветроустановки с тремя лопастями способны переработать такое же количество энергии, как и устройства, имеющие пять лопастей.

Вам будет интересно  Ветряк своими руками из автомобильного генератора постоянного тока. Ветряк из автомобильного генератора

Самым оптимальным вариантом является сооружение ветряка с четырьмя лопастями. Обеспечить жесткость конструкции поможет шестимиллиметровая проволока, которой обрабатывают торцевые участки каждой лопасти. Данная процедура актуальна для изделий, изготовленных из металла. Если де лопасти у ветряка деревянные, то ее торцы пропитываются с помощью горячей олифы.

Для сооружения четырех крестовин, на которых фиксируются лопасти, следует использовать металлические полоски, размером 5х6 см. Срок их службы будет значительно дольше, чем у деталей изготовленных из дерева.

Вертикальной опорой для электростанции послужит стальная труба, минимальный диаметр которой составляет 30 см, а длина — 200 см. На нижнюю часть трубы крепятся два разных по диаметру шкива, таким образом, с помощью ремня, вращение передается к генератору.

Кроме того, следует обязательно позаботиться об укрытии всех элементов в коробке, выполненной из дерева или металла.

С помощью варочного аппарата, металлическая крестовина ротора приваривается к оси. Не забудьте тщательно измерить интервал между лопастями и осью. Когда роторная часть ветряка собрана, ее следует покрыть с помощью масляной краски.

Станина — довольно важный элемент ветряной электростанции, так как именно на нее крепится установка. Поэтому станина должна быть мощной и обеспечивающей прочность крепления.

Для фиксации четырех точек соприкосновения с поверхностью следует провести их заливку с помощью бетонного раствора.

Если сила ветра не будет превышать 10 м/с, то мощность ветряка составит около 1 кВт. Учтите, что ветрогенератор должен быть снабжен с помощью аккумулятора, в котором будет храниться энергия, используемая в безветренную погоду.

Ветряная электростанция должна располагаться на открытой местности, вдали от деревьев, предпочтительно на возвышенности.

Ветряная электростанция своими руками: выбор генератора

От типа генератора, используемого для переработки энергии, зависит КПД ветровой установки. Довольно высокой популярностью отличаются устройства асинхронного типа. Принцип их работы состоит в несовпадении момента вращения ротора с вращением статорного магнитного поля. Ветер обеспечивает вращение ротора генераторной установки, когда вышеприведенные поля между собой не совпадают, происходит образование дополнительной электрической энергии. Поэтому, КПД ветряка увеличивается.

Затраты на покупку данного генератора вполне себя окупают его высокой производительностью. В сравнении с обычными генераторами, устройства асинхронного типа отличаются более низким весом, более высокой мощностью и доступной стоимостью.

Они не нуждаются в дополнительном источнике питания, так как у них нету электрических щеток, которые требуют периодической замены в процессе работы обычного генератора.

Принцип работы асинхронных двигателей состоит в следующем. В процессе движения ротора с помощью ветра, статор находится под воздействием магнитного поля. Каждая обмотка статора подключена к конденсатору, поэтому происходит появление небольшого количества тока. Он и заряжает конденсатор. Далее происходит образование магнитного поля, воздействующего на вторую обмотку, которая способствует еще более сильному заряду конденсатора. Ротор насыщается и самостоятельно производит энергию.

Асинхронный ветрогенератор, при скорости ветра в 4 метра за секунду способен произвести электричество, мощностью в 3 кВт.

Среди преимущества данного генератора следует отметить:

  • простоту в эксплуатации;
  • материальную и техническую доступность;
  • наличие постоянного устойчивого тока;
  • получение высокой мощности за небольшие деньги.

Среди преимущества синхронных генераторов следует отметить наличие устойчивого и стабильного напряжения. Но в то же время, данные генераторы отличаются необходимостью в периодической замене щеток и высокой стоимостью.

Асинхронные же генераторы довольно просты в работе, кроме того, они не подвержены возникновению короткого замыкания.

В процессе изготовления ветровой электростанции своими руками наилучшим вариантом станет использование автомобильного генератора, который станет отличным прибором, преобразовывающим энергию ветра в электричество.

Ветряные электростанции видео:

Ветрогенератор – устройство для преобразования кинетической энергии ветра в механическую, а затем в электрическую. По количеству вырабатываемой электроэнергии такие устройства делятся на большие, мощностью более 100 кВт, и малые, мощностью менее 100 кВт.

Большие, мощностью до нескольких мегаватт, используются в качестве единичных элементов ветровых электростанций, которые передают энергию в магистральные электросети для большого числа потребителей. Размещаются ветровые электростанции на берегах морей, крупных водоёмов и в пустынных местностях. Обязательным атрибутом при их развёртывании является инфраструктура для передачи энергии в линии электропередач.

Отдельные малые ветрогенераторы, о которых пойдёт речь в этой статье, нашли применение для электроснабжения частных домов и автономных объектов различного назначения – телекоммуникационных вышек, уличного освещения, элементов систем управления дорожным движением. Устанавливаются они рядом с объектом и нередко дополняются или дизель-генератором.

Принцип работы

Ветрогенератор представляет собой комплекс из нескольких устройств:

Принцип работы устройства состоит в том, что напор (давление) ветра вращает ветроколесо, которое передаёт вращение на ротор генератора. Ротор генератора возбуждает переменный ток в обмотках статора генератора, который поступает на контроллер. Контроллер этот ток преобразует в постоянный и им заряжает аккумулятор.

Все потребители получают энергию от аккумулятора через инвертор (220 В) или напрямую (12, 24, 48 В – в зависимости от числа батарей). Напрямую энергия ветряка не передаётся потребителям, что связано с нестабильностью параметров получаемого им тока.

Типы ветряных электростанций

Существуют следующие критерии для классификации ветряных электростанций:

  1. Количество лопастей. Ветродвигатели с числом лопастей до 4 именуются малолопастными и быстроходными. С количеством лопастей от 4 и более многолопастными и тихоходными. Деление по этому критерию обусловлено тем, что чем меньше число лопастей, тем, при прочих равных условиях, ветродвигатель имеет большее число оборотов.
  2. Номинальная мощность. Критерий достаточно условен, но применяется следующая градация: до 15 кВт бытовые (для частных домов, портативные), 15-100 кВт полупромышленные (для небольших ферм, магазинов, насосных станций), 100 квт- единицы МВт промышленные – предназначены для генерации энергии, используемой большим количеством потребителей.
  3. Направление оси вращения. Этот критерий является самым основным, так как влияет на основные характеристики ветряка:
    • С горизонтальной осью вращения. Чаще всего двух или трёхлопастные, быстроходные. К достоинствам таких устройств относятся: быстроходность, а значит более простой генератор; высокий коэффициент использования энергии ветра и, как следствие, более высокий КПД; простота конструкции. К недостаткам относят: высокий уровень шума, необходимость высокой мачты для установки.
    • С вертикальной осью вращения. Известно много разновидностей по конструктивному исполнению – ветрогенераторы Савониуса, роторы Дарье, геликоидный ротор, многолопастные ветрогенераторы. По мнению автора статьи достоинства всех таких конструкций, весьма сомнительны. Эти устройства имеют сложную конструкцию, требуют сложного генератора, имеют низкий коэффициент использования энергии ветра (0,18-0,2 против 0,42 у горизонтальных). К достоинствам относят малый уровень шума, возможность установки на небольшой высоте.

Вопрос выбора

При выборе устройства необходимо ответить на следующие вопросы:

  • Необходимая мощность в кВт. Требуется оценить суммарное потребление в месяц и по этому критерию выбирать электростанцию;
  • Производитель оборудования. Необходимо чтобы продукция была сертифицирована для использования на территории РФ, тогда можно быть уверенным, что характеристики прибора соответствуют национальным нормам по уровню шума и электромагнитным помехам. Обратите внимание на срок гарантии и срок службы прибора, он должен быть не менее 15 лет. Узнайте о сервисном обслуживании и гарантийном ремонте оборудования. Не будет лишним узнать отзывы о производителе и продавце от других пользователей.
  • Требуемое место для установки ветряка. Исходите из ваших реальных возможностей. Если есть возможность для установки высокой мачты с горизонтальным типом устройства, то отдайте ему предпочтение. В противном случае рассмотрите вариант конструкции с вертикальной осью вращения.
  • Цена. Не всегда лучше то, что дороже. Здесь, как и везде, можно переплачивать за бренд или за возможности, совершенно вам ненужные. Чётко определите свои требования к устройству, не заказывайте ненужных компонентов.

Установка

При установке следует помнить, что в РФ нет запрета на установку ветровых электростанций мощностью ниже 75 кВт и налогами они не облагаются. Но всё же нелишним будет ознакомиться с нормативными актами по установке и использованию таких устройств для каждой конкретной местности.

На что стоит обратить внимание:

  • Допустимая высота установки мачты;
  • Наличие линий электропередач вблизи предполагаемого места установки;
  • Допустимый уровень шума в децибелах;
  • Наличие эфирных помех от работающей электростанции.

Допустимая высота регламентируется местными нормативными актами, а вот размещать мачту вблизи линий электропередач нельзя.

Для двух последних пунктов необходимо взять данные из технических характеристик электростанции. У сертифицированных в РФ поставщиков и производителей, данные характеристики соответствуют местному законодательству.

Неплохим шагом будет получение согласия на установку от соседей и обслуживающей территорию организации, при её наличии. Согласие необходимо получить в письменном виде.

Когда все формальности утрясены необходимо определить конкретное место установки мачты. Следует учесть, что эффективность будет выше, если поблизости нет деревьев, высоких домов и мачта стоит на возвышении. Выбирать место установки следует так, чтобы близлежащие строения и деревья не находились перед ветряком. Неправильным будет и располагать мачту на холме, перед обрывом.

Устанавливать мачту необходимо в строгом соответствии с инструкциями производителя. При необходимости следует привлечь квалифицированных специалистов и спецтехнику.

Стоимость

На рынке доступны ветровые электростанции для дома мощностью от 0,4 кВт до 75 кВт различных производителей. Разброс цен на устройства одной и той же мощности достаточно велик.

Рассмотрим таблицу:

МодельМощность, кВтЦена, руб
EDS Group Condor Home0,589600
EDS Group Condor Home3195400
EDS Group Condor Home5285000
EDS Group Condor Air10770000
EDS Group Condor Air301790000
EDS Group Condor Air502850000
ООО «Энергоспецсервис»194000
BEKAR1171800
HY 400-L0,466430
Энергосток398000
Энергосток5220000
Энергосток10414000
Энергосток30961000
Энергосток503107000

В чём же дело? А дело в том, что производители часто указывают цену только за часть необходимого комплекта оборудования. Рассмотрим для примера продаваемый компанией Энергосток ветряк на 2 кВт. На сайте значится цена 57600 руб., но зайдём в детальное описание товара.

А там есть цена полного комплекта оборудования: ветрогенератор, контроллер, инвертор, АКБ, мачта. И цена полного комплекта составит 176800 рублей. Отсюда вывод – обязательно уточняйте цену за весь комплект!

Средние цены на генераторы российского и китайского производства следующие: 1 кВт 100-120 т.р., 3 кВт – 200 т.р., 5кВт – 300 т.р., 10 кВт от полумиллиона, а мощные устройства 20 и более кВт будут стоить более миллиона рублей. Если покупать оборудование западного производителя или США, то цены будут выше на 20-30%.

Ветряные электростанции своими руками

Если вы собрались изготовить ветрогенератор, то стоит обратить внимание на ресурсы Сети, которые предполагают 2 подхода: первый заключается в том, чтобы собирать все элементы своими руками, а второй предполагает покупку готовых комплектующих.

При сборке наибольшую трудность вызывает изготовление ветроколеса. Изготовить лопасти для конструкции с горизонтальной осью вращения с требуемыми аэродинамическими характеристиками непросто. Здесь два выхода: или платить за изготовление мастерской с необходимыми инструментами и опытом, либо смотреть в сторону конструкции с вертикальной осью вращения, для которой лопасти можно изготовить из обычной бочки.

Генератор можно приобрести подержанный, использовать двигатель стиральной машины или промышленного . Существует большой выбор готовых генераторов и комплектующих для их сборки на основе ниодимовых магнитов.

Изготовление мачты — это очень ответственный этап, ведь от него зависит безопасность эксплуатации всей конструкции. Отнестись к нему нужно тщательно, доверив расчёты прочности конструкции специалисту.

Контроллеры, инверторы и аккумуляторные батареи лучше приобрести готовые.

Схема устройства ветряной электростанции для самостоятельного изготовления

Устанавливать или нет

При решении вопроса целесообразности установки ветряной электростанции нужно получить следующие исходные данные:

Алгоритм оценки окупаемости ветряка следующий:

  • По карте ветров и техническим характеристикам устройства определить вырабатываемую мощность для летнего и зимнего периодов или помесячно. Например, для рассмотренного выше устройства номиналом 2 кВт, вырабатываемая мощность при скорости 5 м/с составит 400 Вт;
  • По полученным данным определить годовую генерируемую мощность;
  • По стоимости киловатт-часа определить цену сгенерированной электроэнергии;
  • Поделить стоимость комплекта ветрогенератора на полученную цифру и получится окупаемость в годах.

Для внесения поправок в расчёт следует учитывать:

  • Аккумуляторные батареи придётся менять не реже одного раза в три года;
  • Срок службы современного ветрогенератора 20 лет;
  • Необходимо обслуживать устройство. Стоимость и сроки обслуживания необходимо уточнить у продавца оборудования;
  • Стоимость киловатт-часа растёт каждый год, за предыдущие 10 лет она увеличилась более чем в 3 раза. На 2017 запланирован рост тарифов минимум на 4%, так что можно исходить из этой цифры удорожания электроэнергии.

Если полученные цифры окупаемости не устраивают, но заиметь альтернативный источник энергии хочется или нет возможности подключения к централизованному электроснабжению, то следует рассмотреть варианты повышения эффективности ветряка и снижения затрат на его монтаж и обслуживание.

Возможны следующие варианты:

  • Установка нескольких устройств меньшей мощности вместо одного большого. Это снизит цену основного оборудования, уменьшит затраты на установку и обслуживание, а также повысит производительность за счёт того, что малые ветряки имеют больший КПД при низких скоростях ветра;
  • Установка специальной сетевой системы управления электроэнергией , совмещённой с центральной системой электроснабжения. Такие устройства сегодня можно найти в продаже.
  • для электроснабжения даже большого частного дома достаточно мощности 10 кВт;
  • оцените возможности электростанции по генерации электроэнергии в вашей местности;
  • выбирайте правильное место установки ветрогенератора;
  • контролируйте комплектность покупаемого оборудования;
  • используйте пути повышения скорости окупаемости оборудования;
  • если дорого покупать – сделай сам, это не так сложно.

Неисчерпаемая энергия, которую несут с собой воздушные массы, всегда привлекала внимание людей. Наши прадеды научились запрягать ветер в паруса и колеса ветряных мельниц, после чего он два столетия бесцельно носился по необозримым просторам Земли.

Сегодня для него вновь нашлась полезная работа. Ветрогенератор для частного дома из разряда технических новинок становится реальным фактором нашего быта.

Давайте поближе познакомимся с ветряными электростанциями, оценим условия их рентабельного применения и рассмотрим существующие разновидности. Домашние умельцы получат в нашей статье информацию для размышления по теме самостоятельной сборки ветряка и устройствах, необходимых для его эффективной работы.

Что такое ветрогенератор?

Принцип работы бытовой ветряной электростанции прост: воздушный поток вращает лопасти ротора, насаженного на вал генератора и создает в его обмотках переменный ток. Полученное электричество запасается в аккумуляторах и по мере необходимости расходуется бытовыми приборами. Конечно, это упрощенная схема работы домашнего ветряка. В практическом плане он дополняется устройствами, выполняющими преобразование электричества.

Сразу за генератором в энергоцепочке стоит контроллер. Он преобразует трехфазный переменный ток в постоянный и направляет его на зарядку аккумуляторов. Большинство бытовых приборов не может работать от «постоянки», поэтому за аккумуляторами ставится другое устройство – инвертор. Он выполняет обратную операцию: превращает постоянный ток в бытовой переменный напряжением 220 Вольт. Понятно, что эти преобразования не проходят бесследно и забирают от исходной энергии довольно приличную часть (15-20%).

Если ветряк работает в паре с солнечной батареей или другим генератором электричества (бензиновым, дизельным), то схема дополняется автоматическим выключателем (АВР). При отключении основного источника тока, он активирует резервный.

Для получения максимальной мощности ветряной генератор должен располагаться вдоль ветрового потока. В простых системах реализуется принцип флюгера. Для этого на противоположном конце генератора закрепляется вертикальная лопасть, разворачивающая его навстречу ветру.

В более мощных установках стоит поворотный электромотор, управляемый датчиком направления.

Основные виды ветрогенераторов и их особенности

Существует две разновидности ветрогенераторов:

  1. С горизонтальным расположением ротора.
  2. С вертикальным ротором.

Первый тип – самый распространенный. Он характеризуется высоким КПД (40-50%), но имеет повышенный уровень шума и вибрации. Кроме этого, для его установки требуется большое свободное пространство (100 метров) или высокая мачта (от 6 метров).

Генераторы с вертикальным ротором энергетически менее эффективны (КПД почти в 3 раза ниже, чем у горизонтальных).

К их преимуществам можно отнести простой монтаж и надежность конструкции. Низкая шумность позволяет ставить вертикальные генераторы на крышах домов и даже на уровне земли. Эти установки не боятся обледенения и ураганов. Они запускаются от слабого ветра (от 1,0-2,0 м/с) в то время, как горизонтальному ветряку нужен воздушный поток средней силы (3,5 м/с и выше). По форме рабочего колеса (ротора) вертикальные ветрогенераторы весьма разнообразны.

Роторные колеса вертикальных ветряков

Благодаря малой частоте вращения ротора (до 200 об/мин), механический ресурс таких установок существенно превышает показатели горизонтальных ветрогенераторов.

Как рассчитать и подобрать ветрогенератор?

Ветер это не природный газ, качаемый по трубам и не электроэнергия, бесперебойно поступающая по проводам в наш дом. Он капризен и непостоянен. Сегодня ураган срывает крыши и ломает деревья, а завтра сменяется полным штилем. Поэтому перед покупкой или самостоятельным изготовлением ветряка нужно оценить потенциал воздушной энергии в своем районе. Для этого следует определить среднегодовую силу ветра. Эту величину можно узнать в интернете по соответствующему запросу.

Получив вот такую таблицу, находим район своего проживания и смотрим на интенсивность его окраски, сравнивая ее с оценочной шкалой. Если среднегодовая скорость ветра получится меньше 4,0 метров в секунду, то ветряк ставить нет смысла. Он не даст нужного количества энергии.

Если сила ветра достаточна для установки ветряной электростанции, то можно переходить к следующему шагу: подбору мощности генератора.

Если речь идет об автономном энергоснабжении дома, то в расчет берут среднестатистическое потребление электроэнергии 1 семьей. Оно находится в диапазоне от 100 до 300 кВт*ч в месяц. В регионах с низким годовым ветропотенциалом (5-8 м/сек) такое количество электричества способен сгенерировать ветряк мощностью 2-3 кВт. При этом следует учитывать, что зимой средняя скорость ветра выше, поэтому выработка энергии в этот период будет больше, чем летом.

Выбор ветрогенератора. Ориентировочные цены

Цены на вертикальные отечественные ветрогенераторы мощностью 1,5-2,0 кВт находятся в диапазоне от 90 до 110 тысяч рублей. Комплектация при такой цене включает только генератор с лопастями, без мачты и дополнительного оборудования (контроллер, инвертор, кабель, аккумуляторы). Полнокомплектная электростанция вместе с монтажом обойдется дороже на 40-60%.

Стоимость более мощных ветроустановок (3-5 кВт) составляет от 350 до 450 тысяч рублей (с дополнительным оборудованием и монтажными работами).

Ветряк своими руками. Забава или реальная экономия?

Скажем сразу, что сделать ветрогенератор своими руками полноценным и эффективным непросто. Грамотный расчет ветрового колеса, передаточного механизма, подбор подходящего по мощности и оборотам генератора – отдельная тема. Мы дадим лишь краткие рекомендации по основным этапам данного процесса.

Генератор

Автомобильные генераторы и электродвигатели от стиральных машин с прямым приводом для этой цели не подходят. Они способны генерировать энергию от ветрового колеса, но она будет незначительной. Автогенераторам для эффективной работы нужны очень высокие обороты, которые не может развить ветряк.

В моторах для стиралок другая проблема. Там стоят ферритовые магниты, а для ветрогенератора нужны более производительные – ниодимовые. Процесс их самостоятельного монтажа и намотки токоведущих обмоток требует терпения и высокой точности.

Мощность устройства, собранного своими руками, как правило, не превышает 100-200 Ватт.

В последнее время среди самодельщиков пользуются популярностью мотор-колеса для велосипедов и скутеров. С позиций ветроэнергетики это мощные ниодимовые генераторы, оптимально походящие для работы с вертикальными ветровыми колесами и зарядки аккумуляторов. С такого генератора можно снимать до 1 кВт ветровой энергии.

Мотор-колесо – готовый генератор для самодельной ветряной электростанции

Проще всего изготавливаются парусный и роторный винты. Первый состоит из легких изогнутых трубок, закрепленных на центральной пластине. На каждую трубку натягиваются лопасти из прочной ткани. Большая парусность винта требует шарнирного крепления лопастей, чтобы при урагане они складывались и не деформировались.

Роторная конструкция ветрового колеса используется для вертикальных генераторов. Она проста в изготовлении и надежна в работе.

Самодельные ветрогенераторы с горизонтальной осью вращения работают от пропеллерного винта. Домашние умельцы собирают его из труб ПВХ диаметром 160-250 мм. Монтаж лопастей выполняется на круглой стальной пластине с посадочным отверстием для вала генератора.

Распространенные ложные суждения о ветровой энергии отпугивают людей от использования этого энергоресурса. Но ветровые турбины — весьма перспективный способ получать энергию из экологически чистых источников. Особенно в условиях удорожания нефти, газа и угля, а также учитывая исчерпываемость полезных ископаемых.

Сегодня использование ветра подразумевает, прежде всего, получение электроэнергии. Попытаемся разобраться, насколько это просто, дешево и удобно. Для тех, кто хочет сразу услышать итог, вывод: ветряная электроэнергия никогда не станет дешевле энергии, полученной из других источников: тепловых, атомных или гидроэлектростанций.

Поэтому заниматься ветряными электростанциями для дома имеет смысл только тем, у кого руки чешутся приспособить доставшийся «по случаю» готовый генератор, или энтузиастам экологически чистой энергии, фанатично желающим спасти планету от экологической катастрофы. Других причин использовать ветряную энергию при подведенном питании от внешних электрических сетей просто не придумаешь.

1. Ветровая энергия дорогая.
Ветровая энергия конкурентоспособна в регионах со скоростью ветра от умеренной до высокой. Учитывая тот факт, что в процессе производства ветровой энергии нет топлива, она не растет в цене вместе с ним. Нет затрат на закупку и доставку сырья, на уменьшение загрязнения окружающей среды. Кроме того, стоимость ветровой энергии с каждым годом уменьшается благодаря новым технологиям, в отличие от энергии, которую вырабатывают электростанции, работающие на угле и уране.

2. Источники энергии ветра ненадежны и должны «перестраховываться» традиционными источниками.
Количество энергии ветра, которую производят ветряные электростанции, меняется в зависимости от погодных условий. Однако это не значит, что ветровые станции ненадежны. В отличие от современных электростанций, ветряная ферма может работать бесперебойно даже в случае поломки на одной из ветряных турбин — ведь остальные турбины будут продолжать работу.

3. Ветровые турбины работают в течение непродолжительного времени.
На полную мощность ветряная ферма может работать лишь 10% своего времени, хотя их и строят в районах, где погода обычно ветреная. Но ветровые турбины производят электрическую энергию большинство времени своей работы (65-80%), хотя количество получаемой энергии может варьироваться. Ни одна из электростанций не вырабатывает энергию на 100% заявленной мощности 100% своего времени. К тому же, электростанции часто закрывают на ремонт и техническое переоснащение.

4. Ветер дает мало энергии.

Одна стандартная двухмегаваттная турбина производит электрическую энергию для 600-800 домов. А с использованием новых технологий эта цифра может возрасти.

5. Ветровые турбины неэффективны.
Ветровые турбины эффективны, и чтобы это доказать, можно подсчитать «энергетическую окупаемость» этой технологии — промежуток времени, за который производится определенное количество энергии. Ветряные станции, согласно исследованиям американских ученых из университета Уилсон-Мэдисон, производят в 17-40 раз больше энергии, чем потребляют за то же время. Обычные атомные электростанции — лишь в 16 раз.

6. Ветровые станции ужасно выглядят.
О вкусах, конечно, не спорят, но многочисленные фотографии ветровых станций доказывают, что турбины могут гармонично вписываться в пейзаж. Благодаря усилиям промышленных дизайнеров современные турбины элегантны и эстетичны.

7. Ветровые турбины очень шумные.
Если верить этому мифу, то человек не может долго находиться вблизи ветровых двигателей. На самом деле двигатели работают достаточно тихо. Шум от ветроэлектростанции на удалении в 250-300 метров не превышает громкость работающего домашнего холодильника. Работающие турбины создают звук, похожий на легкий свист, поэтому звук, производимый самим ветром, слышен сильнее. Только старые агрегаты, работающие уже более 20 лет, в настоящее время являются наиболее шумными. Современные турбины спроектированы таким образом, чтобы их механические компоненты создавали как можно меньше шума.

8. Ветровые электростанции существенно уменьшают стоимость соседствующей с ними недвижимости.
На стоимость недвижимости влияют многие факторы, и наличие ветровой станции поблизости не является решающим в этом вопросе. К тому же в будущем, при дефиците традиционных источников энергии, такое соседство может только повысить цену имущества или земли.

9. Работа турбин генерирует помехи для работы телевизионных станций и других видов связи.

Создавать помехи для средств связи, работающие турбины могут лишь в редких случаях. Обычно это происходит на открытой местности, в случаях, когда ветровые установки расположены в пределах прямой видимости. Для решения этой проблемы необходимо усовершенствовать приемо-передающее устройство или же установить ретранслятор, передающий сигнал, минуя зону расположения ветроэлектростанции.

10. Ветровые турбины опасны для людей и животных.
Энергия ветра не связана с выбросами вредных газов в атмосферу, загрязнением воды или земли отходами. За 25 лет существования не было зафиксировано ни одного несчастного случая, связанного с работой ветровых турбин.Также бытует мнение о возникновении вредного для человеческих ушей инфразвука при работе турбин. Однако ученые уверяют, что уровень инфразвука очень незначителен и не представляет никакой опасности.

11. Мелькание ветровых турбин негативно сказывается на здоровье человека.
Проблему с тенью, которую отбрасывают турбины, и ее миганием можно легко решить, правильно рассчитав положение ветровой станции относительно населенных пунктов.

12. Ветряные электростанции наносят вред туризму.

На самом деле таких свидетельств зафиксировано не было. Нередко ветровые турбины даже способствуют привлечению в эту местность гостей. На подъезде к необычной станции или на близлежащих дорогах устанавливаются специальные указатели и информационные доски. Так, в Калифорнии в Палм Спрингз, работают тысячи турбин. Местные власти организовали сюда специальные автобусные туры для ознакомления с работой ветряной электростанции.

13. С лопастей ветровой турбины может сорваться лед, представляющий опасность для жизни человека.

В действительности иногда падение льда может случиться, но это не представляет никакой опасности. Это связано с удаленностью ветровых станций от мест проживания людей. К тому же образование большого количества льда на лопастях просто невозможно. Образование льда уменьшает скорость вращения лопастей. В этом случае система контроля сама автоматически отключит турбину.

14. Ветровые турбины небезопасны: случается, что с турбин срываются лопасти, а станция разрушается.

На сегодняшний день ветровые турбины не представляют никакой опасности. Они проходят сертификацию в соответствии с международными стандартами. Это позволяет их ставить даже около сельских и городских детских заведений, а также в густонаселенных местах. Тысячи ветровых турбин, установленных по всей Европе и Америке, отвечают самым высоким стандартам безопасности. А это гарантия их надежной работы.

Источник http://oboiman.ru/ingeneer/vertikalnyj-vetrogenerator-svoimi-rukami-kak-sobrat-vetrak.html

Источник http://college36.ru/the-types-and-installation/samodelnyi-vetryak-sozdaem-vetryanuyu-elektrostanciyu-svoimi-rukami/

Источник http://blackhack.ru/faq/vetrovye-elektrostancii-chto-glavnoe—pravilnyi-vybor-vetryak.html
