Обустройство системы заземления котлов для частного дома

Содержание

Обустройство системы заземления котлов для частного дома

Порядок установки и проверки газовых отопительных котлов является основой их безопасного функционирования. Для осуществления этих обязательных процедур необходимо придерживаться определенных норм и правил. Немаловажным фактором является профессиональная материально-техническая база, без которой проверка заземления газового котла невозможна. После проверки, наша электролаборатория выдаёт Акт проверки контура заземления газового котла.

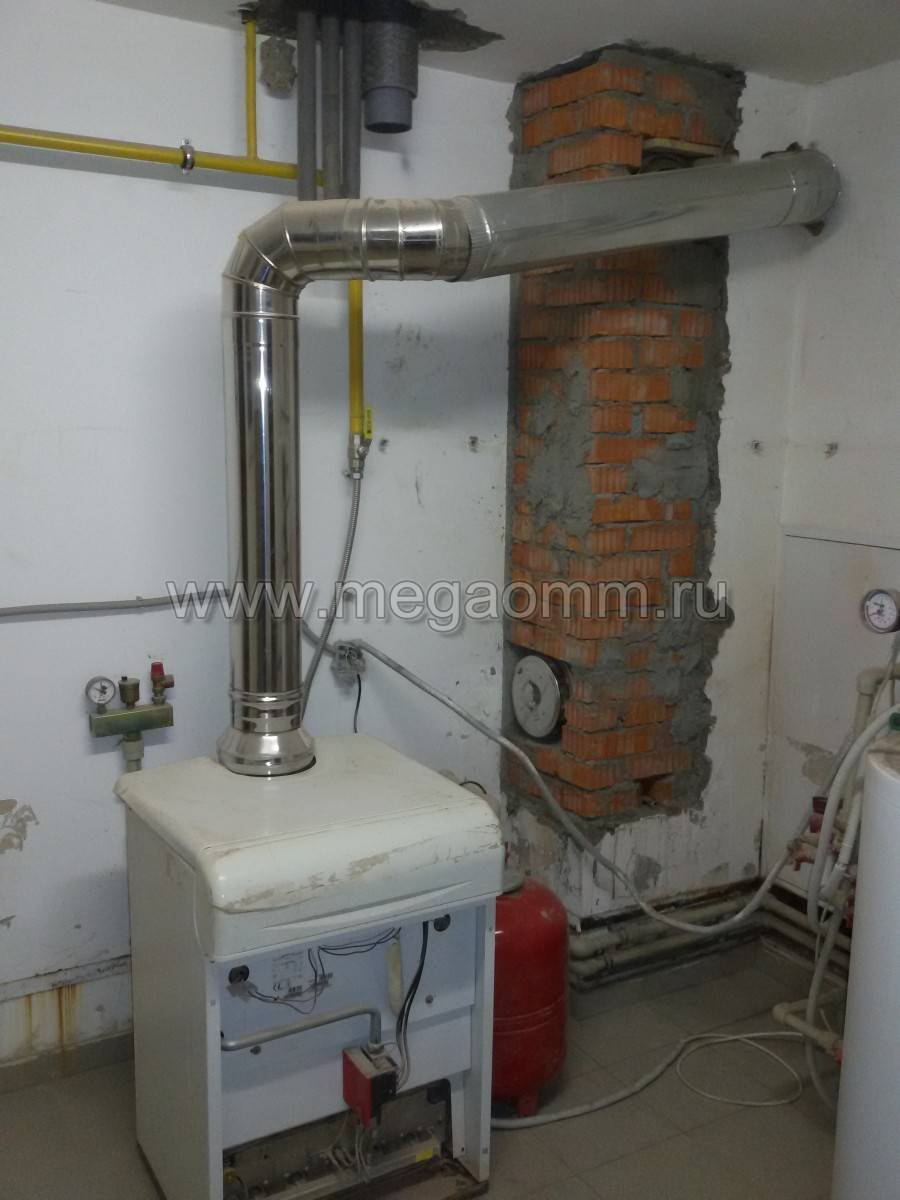

Зачем нужно заземлять котел?

В большой перечень услуг нашей компании входит и проведение измерений сопротивления заземляющих устройств различного типа. Эта процедура необходима и при установке отопительного оборудования. Помимо правильного подключения электропитания и газовой магистрали, управляющая компания при приемке оборудования требует протокол проверки заземления газового котла.

Это должен быть отдельный контур, который рассчитывается и изготавливается согласно параметрам устройства. При определенных навыках его можно сделать самостоятельно, но проверить величину сопротивления заземления и составить нормативный акт могут только организации с соответствующими полномочиями – электролабораториями.

Проверка контура заземления проводится сразу же после монтажа отопительного оборудования или через определенный период его эксплуатации. Методика и правила выполнения определяются следующими нормативными документами:

ПУЭ – для подготовки электрооборудования к эксплуатации. Пункты с 1.7.100 по 1.7.103

Для проведения работ специалисты компании используют современное оборудование, которое соответствует нормативам. Комплексное применение теоретической части и материально технической базы дает возможность составить акт проверки заземления газового котла, включающий в себя следующие пункты:

  • Определение вида грунта. От его состава зависит удельное сопротивление.
  • Состав почвы. Основной характеристикой является степень влажности.
  • Удельная мощность газового котла.
  • Режим нейтрали – для большинства сетей она глухозаземлённая.
  • Удельное сопротивление грунта во время проведения испытаний.
  • Расчетный ток замыкания на землю.

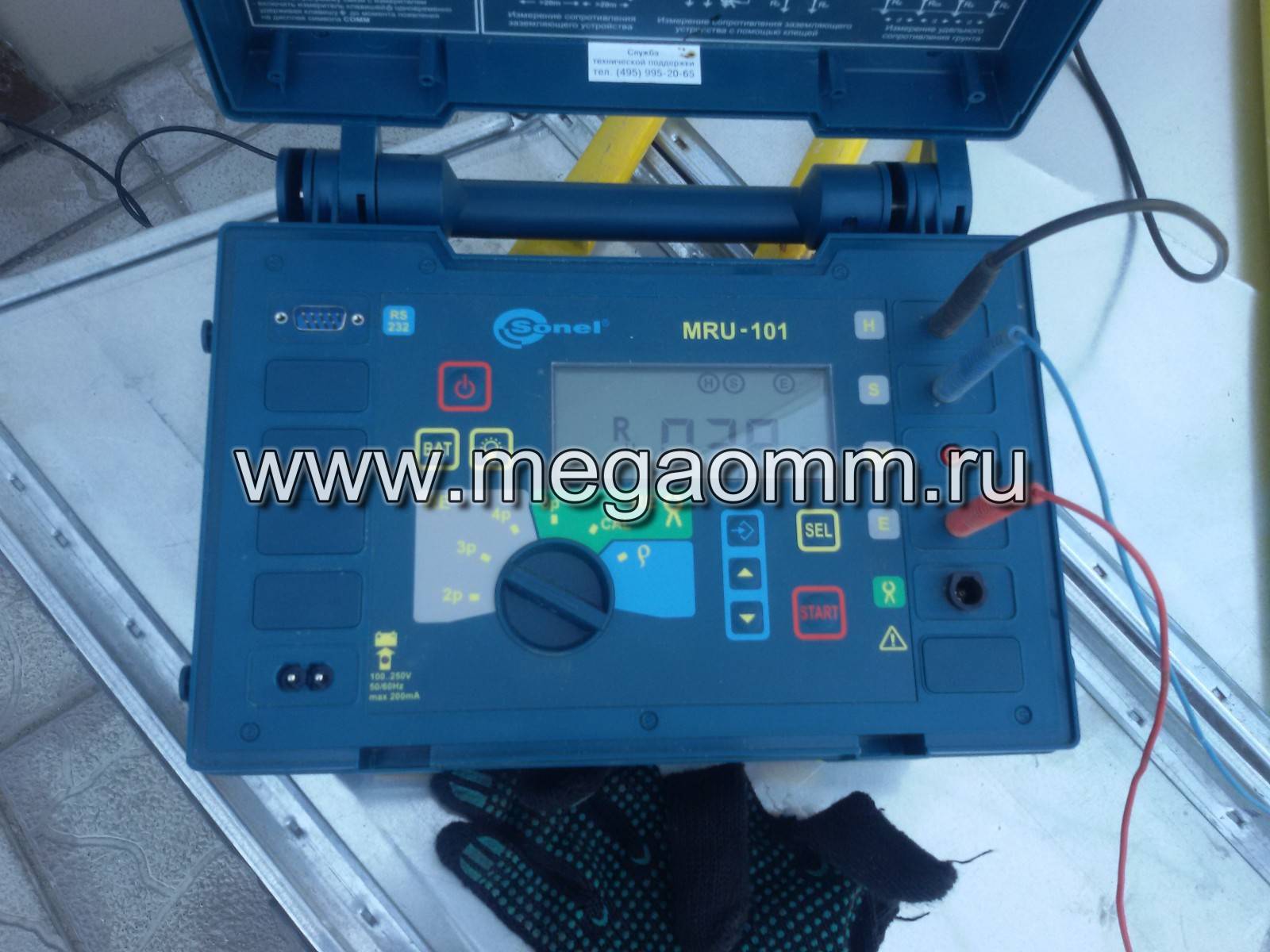

Согласно этим параметрам с помощью специальных приборов, например – MRU 101, снимаются текущие показатели контура. Затем данные заносятся в акт, который может предоставляться службам контроля Мособлгаз, во время проверок газового оборудования.

Как часто нужно проверять контур заземления?

У рядового потребителя может возникнуть вопрос – зачем проводить проверку контура заземления? Увы, но в реальности его параметры не всегда соответствуют нормам. Со временем это может привести к печальным последствиям. Даже правильно установленный заземляющий контур может изменить свои технические характеристики под воздействием внешних факторов. Чаще всего это сопряжено с проведением ремонтных работ или подключением нового электрооборудования к контуру.

Поэтому периодичность проверки заземления зависит от следующих факторов:

  • Изменение общей нагрузки сети. Обусловлено установкой нового оборудования.
  • Ухудшение свойств элементов заземления. Основной фактор – ржавление, в результате чего изменяется удельное сопротивление цепи.
  • Чрезмерно повышенная влажность грунта, которая существенно отличается от параметров при первичной проверке.

В случае изменения общего сопротивления цепи заземления резко повышается вероятность выхода из строя отопительного оборудования. В особенности это касается электронных систем управления.

Оснащенная современным оборудованием электролаборатория нашей компании позволяет выполнить эту процедуру в довольно короткие сроки. Своевременная проверка контура заземления газового котла поможет определить фактические показатели. По результатам можно решить вопрос – проводить модернизацию всей конструкции или нет.

Как сделать заземление для газового котла в частном доме - точка j Заземление котельной нормы Заземление газового котла в частном доме: подробная инструкция по созданию и монтажу контура, подключению к нему котла, получению акта проверки заземляющей конструкции, стоимость работы мастеров Заземление газового котла в частном доме: подробная инструкция по созданию и монтажу контура, подключению к нему котла, получению акта проверки заземляющей конструкции, стоимость работы мастеров Особенности заземления при монтаже котла в доме Заземление газового котла - требования и монтаж Как сделать заземление газового котла в частном доме своими руками? Как сделать заземление для газового котла Заземление в частном доме: системы, схемы, фото, видео Заземление в частном доме своими руками: схема, устройство, подключение

Если же подобные факторы не наблюдаются, то специалисты рекомендуют следующую периодичность тестирования контура:

  • В полном объеме – не реже 1 раза в 12 лет.
  • Отдельный контур заземления для отопительного оборудования – 1 раз в 6 лет.
  • Визуальный осмотр целостности конструкции – 1 раз в год.

При соблюдении этих рекомендаций можно обеспечить максимальную безопасность не только для отопительного оборудования, но и для его владельцев. Стоимость процедуры проверки несоизмерима меньше, чем цена нового газового котла и тем более – здоровья человека.

Инструкция по устройству контура

  1. Устройство АС контура заземления нужно устанавливать на расстоянии около 50 метров от места ввода электрических сетей в дом. Это расстояние является оптимальным для установления как вертикальных, так и горизонтальных электродов, но желательно их поверхность не должна быть окрашена;Профиль сечения заземлителей подбирается согласно материалу, мы подготовили специальную таблицу, по которой подбираются размеры электродов;Таблица по которой подбираются размеры электродовКонтур защитного заземления составляем из стального уголка и стальной ленты, их соединения проводится дуговой сваркой, после окончания работ обязательно испытание на прочность соединений;

Монтаж замкнутого контура производится следующим образом: выкапывается траншея выбранной глубины, оптимальное значение 70 сантиметров, но если у Вас наполнена квартира различного рода силовыми установками, то можно создать ров и до метра вниз. Форма траншеи представляет собой равнобедренный треугольник с максимальной шириной метр и глубиной о07-1 м, предварительно обязательно его нужно замерить.

К вершинам треугольника забивается кувалдой уголок, который будет отвечать за первоначальное сопротивление контура заземления частного дома.

Оптимальная длина трубы для обычного здания – 2-3 метра. Если арматура плохо входит в землю – воспользуйтесь специальным буром, а не молотом. После этого по траншее начинаем устанавливать наши заземлители.

Советы от электрика:

  1. Перед тем, как сделать защитный контур заземления своими руками, нужно заострить концы труб, так они будут легче устанавливаться и не понадобится повторного силового воздействия;Уголки нужно забивать не полностью, а оставлять около 30 сантиметров над поверхностью земли. Это поможет соединять их.Схема забивания уголковПосле свариваем части системы в одно целое, и соединяем с вводом напряжения дом или электрощитовой;Места сварки и сгибов обязательно обрабатываются обезжиривателями и специальными растворами против коррозии.Есть еще один способ соединения ленты и электродов – вывести из земли дополнительный замкнутый провод, к которому при помощи болтов среднего размера подключить проводники, по которым и будем прокладывать шины. Сечение медного кабеля для этого способа должно быть не меньше 10 мм, алюминиевого – 16 мм, стального 75 мм.

После того, как все электроды замкнуты, нужно проложить стальную полосу до 4 мм толщиной, начинаем от подстанции и движемся по периметру.

Понадобится чертеж-схема участка, т. к.

монтаж контура заземления частного дома или здания запрещен СНИП над газовыми или водопроводными трубами. Её можно составить схематически либо использовать ПО (к примеру, программа АвтоКад), этот документ понадобится, когда будет составляться протокол проверки согласно ГОСТ. Кроме того, нужно учитывать еще и разрешение от энергоснабжающей компании.

Видео: как сделать контур заземления в доме

Контуры заземления, могут сооружаться, только если есть акт на скрытые работы.

Как правильно выполнить заземление котла на газе

В ПУЭ оговаривается необходимость заземления, но не оговаривается, что требуется приобретать уже готовый комплект для заземления (хотя это рекомендуется представителями газовой службы). Контур вполне можно сделать своими руками.

Чтобы самостоятельно и правильно выполнить работы, учитывают следующие нюансы:

  1. Возможный тип системы заземления.
  2. Параметры сопротивления.
  3. Рекомендуемые материалы для изготовления заземляющего контура.
  4. Стоимость работ.

Контур заземления для подсоединения газового котла, должен строго соответствовать указанным в ПУЭ нормам и параметрам. Если проверка показывает отклонение от норм, указанных в документации, представитель Газовой службы вправе отказать в воде оборудования в эксплуатацию.

Обустройство системы заземления котлов для частного дома Как сделать контур заземления в частном доме своими руками: советы по проектированию и монтажу Заземление газового котла в частном доме: нормы, обустройство и способы проверки Заземление газового котла в частном доме: проверка своими руками, как сделать контур самому, комплект для работ Как сделать заземление для газового котла в частном доме Заземление газового котла - требования и монтаж Заземление газового котла в частном доме своими руками: материалы, расчет, схема подключения и монтаж Заземление газового котла в частном доме: как сделать, правильно заземлить Как выполнить заземление газового котла в частном доме? - строй-шпаргалка Заземление газовых котлов - нормы и правила, как выполнить самостоятельно

Способы заземления котлов

Существует несколько способов монтажа заземляющего контура:

  • По типу устройства – существует необходимость отдельного заземления газового котла. Бытовая техника: стиральные машинки, холодильники, чайники и т.п., имеют отличия по параметрам и техническим характеристикам от отопительного оборудования.ПУЭ предъявляют более высокие требования к подключению газового котла. Поэтому, если планируется установка заземления посредством розетки, ее необходимо подключать не к щитовой, а непосредственно к контуру.
  • По особенностям изготовления – подключение выполняется готовым комплектом, специально изготовленным для подключения к газовому котлу, либо с помощью подручных материалов.

В ПУЭ, касающихся заземления, описаны нормы, запрещающие использовать водопроводную, канализационную или газовую трубу, как заземление при подключении котла.

Какое сопротивление контура заземления должно быть

Необходимое сопротивление для заземления при подключении газового котла, зависит не только от характеристик отопительного оборудования, но и от грунта. В ПУЭ 1.7.103 указаны следующие нормы:

  • Глинистый грунт – допустимое сопротивление не должно превышать 10 Ом. Норма действительна для однофазного тока и линейного напряжения (380 В).
  • Песчаный грунт – максимальное сопротивление заземляющего устройства должно быть не более 50 Ом.

Представители газового хозяйства, зачастую опираются на пункт ПУЭ 1.7.59, согласно которому, минимальные требования выше, чем в 1.7.103. В обычном грунте, сопротивление не должно быть выше 10 Ом.

Какие материалы необходимы для заземления

Требования к заземлению при подключении газового котла, также затрагивают типы материалов, используемых при проведении монтажных работ. Существуют следующие рекомендации:

  • Провод заземления от щитка к контуру, уложенному в грунт, должен быть сечением: медный – не менее 10 мм², алюминиевый – 16 мм², стальной – 75 мм².
  • В качестве вертикальных штырей, забиваемых в грунт, используют стальные трубы или уголки, соединенные шиной между собой с применением точечной сварки. В готовые комплекты, входят оцинкованные или омедненные электроды.
  • Автоматика и УЗО – котел подключается к щитку с установленной электроарматурой. ПУЭ запрещает устанавливать УЗО с газовым котлом без заземления. Но допускается дублирование системы безопасности, когда заземляющий контур, одновременно устанавливается вместе с устройством защитного отключения.

Стоимость организации заземления котла

Чтобы подсчитать, во сколько обойдется подключение котла, потребуется выполнить расчет контура заземления. На себестоимость влияет несколько факторов:

  1. Тип грунта.
  2. Выбранный материал электродов и толщина провода.
  3. Тип используемого заземления.

Еще один фактор, который, зачастую не учитывается – это то, какая организация будет осуществлять аудит и выдаст протокол проверки сопротивлений заземлителей и заземляющих устройств.

В модульной газовой котельной, предусмотрена специальная металлическая лента или шина, на которую выведена «земля» со всех металлических конструкций и электроузлов. Для подключения, требуется установить металлические электроды в грунт и соединить проводом контур и выходящую клемму.

  • https://assistentus.ru/forma/akt-na-zazemlenie-gazovogo-kotla/
  • http://fb.ru/article/277408/dlya-chego-nujno-zazemlenie-gazovogo-kotla
  • http://elone.ru/customer/docs/protocoly
  • http://sovet-ingenera.com/elektrika/zemlya/kak-sdelat-zazemlenie-dlya-gazovogo-kotla.html
  • http://avtonomnoeteplo.ru/otopitelnye_kotly/379-kak-sdelat-zazemlenie-dlya-gazovogo-kotla.html

Расчет заземления для частного дома: формулы и примеры

Расчеты заземления для частного дома основываются на формулах расчета сопротивления растеканию тока для электродов. Примеры будут показаны ниже.

Сопротивление грунта

При одиночном стержне применяется формула:

где ρ экв — эквивалентное удельное сопротивления однослойного грунта (выбирается по таблице 1 для конкретной почвы);

  • L — длина электрода (м);
  • d — диаметр электрода (м);
  • T — расстояние от середины электрода до поверхности земли (м).

Размеры и расстояния для заземляющих электродов

Количество электродов в контуре можно рассчитать по формуле, где:

Rн — максимально допустимое общее сопротивление контура (для сети 127-220 В – 60 Ом, для 380 В – 15 Ом), Ψ — климатический коэффициент (определяется по таблице 2).

Размеры электродов выбираются с учетом реальных условий и рекомендаций:

  • труба — минимальная толщина стенок 3 мм, диаметр – по наличию материала;
  • стальной пруток — диаметр не менее 14 мм;
  • уголок — толщина стенки 4 мм, размер – по наличию материала;
  • полоса для увязки электродов — ширина – не менее 10 мм, толщина — более 3 мм.

Глубина заглубления (длина электродов) выбирается из условия – минимум на 15-20 см ниже уровня промерзания. Минимальная длина – 1,5 м. Шаг установки штырей составляет 1-2 длины электрода, а минимальное расстояние составляет 2 м.

Заземление газового котла: как сделать в частном доме самому, заземлить для сетевого фильтра, кто выдает акт протокол на контур Заземление газового котла в частном доме: как заземлить в соответствии с нормами Заземление газового котла в частном доме. как правильно сделать заземление газового котла Заземление газового котла в частном доме: нормы, обустройство и способы проверки Заземление котла отопления Заземление котла отопления Как сделать контур заземления в частном доме своими руками: схемы заземления и монтажный инструктаж Заземление газового котла в частном доме: нормы, особенности устройства и проверки Инструкция по заземлению газового котла в частном доме Как выполнить заземление газового котла в частном доме?

Watch this video on YouTube

Нужно ли заземлять газовый котел

Все газовые котлы имеют металлический корпус, при подключении к электросети на нем может появляться опасный потенциал. В виду небольшой мощности он не опасен для жизни и не столь болезненный для человека, однако может привести к другим довольно серьезным последствиям: от выхода из строя автоматики до взрывоопасных ситуаций.

Поэтому все домашние напольные или настенные энергозависимые котлы, требующие подключения к электросети, необходимо в обязательном порядке заземлять, руководствуясь Правилами устройства электроустановок, а именно актуальным седьмым изданием (ПУЭ-7).

Заземляющая конструкция – это проводник между котлом или электросетью дома и грунтом. Известно, что земля способна «поглощать» электрический ток, поэтому при правильном подборе сечения проводки и сопротивления заземляющего контура, можно гарантированно обезопасить себя и котлоагрегат от опасного потенциала и внезапных скачков напряжения.

Итого, заземление необходимо для:

  • предупреждения поломки автоматики – помимо того, что электрические платы (автоматика) газовых котлов уязвима к перепадам напряжения, которые могут привести к полному, не подлежащему восстановлению выходу из строя, наличие положительного потенциала на корпусе может повлиять на нормальную работу автоматики во время эксплуатации;
  • исключения поражения током – обычно это несильный заряд, не вызывающий явной боли, но не исключены случаи серьезного потенциала, опасного для людей со слабым сердцем. Да и в целом наличие потенциала на корпусе используемого человеком электроприбора – не норма;
  • снижения взрывоопасности котлоагрегата – статический заряд может стать причиной самовозгорания, тем более, если речь идет о работе с природным газом под высоким давлением.

Как правило, точечное заземление газового котла не имеет смысла, т.к. объем работ и конструкция практически соответствуют заземлению всей электросети дома. Прибор подключается к щитку заземления через УЗО (устройство защитного отключения) с помощью трехжильного провода.

Подбор материалов для заземлителя

Заземление может быть сделано только из металлических элементов. Все другие материалы проводниками не являются. Теоретически, его можно было бы изготовить из графитовых или угольных стержней, но это тоже не вариант из-за слишком большого их сопротивления. Сухой грунт ток не проводит. Проводимость почвы зависит от ее влажности, когда в ней образуются растворы солей (электролиты), очень хорошо проводящие электрический ток.

Любой металлопрокат: трубы, уголки, швеллер, двутавры

Самым лучшим из возможных материалов для заземлителя является медь и нержавеющая сталь. Применяют и обычную сталь, но нужно учитывать, что срок службы такой конструкции будет напрямую зависеть от ее объемов, т.е. металл коррозируется с определенной скоростью (мм и доли мм в год). Стальные детали заземлителя должны иметь большое сечение: толстые арматурные стержни, трубы и любой металлопрокат. Если вы выберите нержавеющую сталь, то уже можно использовать тонкие уголки. Они обеспечат даже еще большую эффективность, чем массивные стальные детали.

Как заземлить газовый агрегат?

Как правильно сделать заземление газового котла? Сперва следует учесть ряд важных нюансов:

  1. Для заземляющей металлоконструкции, устанавливаемой в грунт, подойдут: уголок, швеллер, профильная труба.
  2. Металлическая поверхность должна быть защищена от коррозии: оцинковкой, медным покрытием или антикоррозийной пастой.
  3. Площадь поперечного сечения провода, соединяющего нулевую фазу щитка с контуром заземления для газового котла, зависит от типа металла. Для меди оптимальным считается 1 см², для стали – 7,5 см², для алюминия – 16 см².
  4. Сопротивление заземлителя для песчаных грунтов не должно быть больше 50 Ом, для глинозема – до 10 Ом.
  5. Электроды должны изготавливаться из материала, который соответствует сопротивлению контура. Лучший вариант – двухдюймовые трубы или уголки длиной от 2 м и площадью поперечного сечения от 6 см².
  6. Шина должна выполняться только из стальной или медной полосы.

Соблюдение перечисленных условий избавит Вас от претензий со стороны проверяющих органов.

Простой расчет параметров контура

Проще всего произвести заземление газового котла опытным путем без применения сложных формул и расчетов. В этом случае работу выполняют по следующему алгоритму:

  • за основу берут контур из трех стержней длиной по 3 м в форме равнобедренного треугольника;
  • соединяют проводники;
  • берут омметр, который замеряет сопротивление, и измеряют показания контура – оптимальным является значение 4 Ом;
  • если результат существенно выше оптимального, то к контуру добавляют еще один элемент и снова измеряют сопротивление; продолжают добавлять до тех пор, пока значение не приблизится к идеальному или хотя бы максимально допустимому в 10 Ом.

При желании можно определить количество электродов с помощью формул, которые имеются в специализированной литературе. Но для оптимальной работы газового агрегата достаточно самого простого расчета параметров.

Монтаж заземления

Установка системы для заземления газового котла должна производиться не ближе 1 м и не далее 5 м от дома. Это место нельзя в дальнейшем использовать для пристроек, возделывания земли или других целей. Лучше обгородить участок бордюром и украсить его композицией из камня.

Как сделать заземление для газового котла: требования к заземлителю и инструкция по монтажу Как сделать заземление для газового котла в частном доме Заземление газового котла: как это сделать и зачем? Как правильно сделать контур заземления в частном доме — расчёт схемы и монтаж Как сделать заземление газового котла в частном доме - подробности Как выполнить заземление газового котла в частном доме? Как правильно сделать заземление газового котла Два способа безопасного монтажа заземления газового котла своими руками Чтобы жить без пожаров и взрывов: как своими руками провести заземление газового котла в частном доме? Как сделать заземление в частном доме, на даче

На выделенном участке сначала рисуют схему контура. В большинстве случаев она имеет форму равнобедренного треугольника, но при недостатке свободного места, может иметь вид квадрата, линии или многоугольника. Форма зависит от количества электродов и положения дома.

Для монтажа понадобятся следующие инструменты:

  • сварочный аппарат;
  • болгарка для нарезки и корректировки труб;
  • дрель или перфоратор;
  • лопата, кувалда или ямобур.

Теперь пошагово рассмотрим, как правильно выполнить монтаж и подключение контура:

  1. По линиям расчерченного макета выкапывают траншеи шириной 35-40 см, глубиной – 50-70 см. От самой ближней к дому вершины треугольника делают траншею до фундамента.
  2. При помощи кувалды или ямобура в вершинах треугольника забивают электроды – металлические стержни из труб и уголков длиной около 3 м. Вбить их необходимо так, чтобы они высовывались из земли на 15-20 см.
  3. Затем электроды соединяют между собой. Для этого по дну траншеи укладывают стальные полосы сечением 4,8-5 см². Соединяют конструкцию путем точечной сварки.
  4. Теперь к ближайшему к дому электроду приваривают металлическую полосу, которая выводится по траншее на место, где будет входить заземление в само здание. От земли эта полоса должна отходить не менее, чем на 50 см.
  5. Далее заводят систему в дом: делают отверстие перфоратором в стене, через него вводят медный провод, который фиксируется одной стороной к клемме на заземлительной шине, а другой – к металлической пластине на цоколе.
  6. Теперь газовый котел подключают к щитку через автомат с помощью трехжильного провода. Также рекомендовано подключить стабилизатор напряжения.

Перед тем как закопать конструкцию нужно проверить сопротивление расхождения тока по контуру. Если результат меньше допустимого показателя в 10 Ом, то можно закапывать. Если сопротивление больше контрольного значения, следует добавить еще электроды, пока показатель не достигнет нормы.

Распространенные причины, почему шумит газовый котел

Все о возможных неисправностях газового котла и способах их устранения здесь

Существует еще один верный метод проверки полученного заземления на работоспособность. Для этого потребуется лампочка в 100 Вт, вставленная в патрон с переноской. Один ее конец подключают к фазе 220 В, а другой соединяют с металлической полосой одной из сторон системы. Если лапа горит, как будто вставлена в розетку, то заземление работает. Если свет тусклый или мигающий – следует проверить стыки системы. Если лампочка не горит – нужно проверить всю конструкцию.

Особенности схем заземления 220 и 380 В

Подключение в каждом из случаев особенное. Единственное, что остается неизменным – внешний контур. Конструкция может быть любой (замкнутой, линейной). А вот с момента ввода в дом нужно учитывать некоторые нюансы. То же касается устройства проводки. Напряжение в 220 Вольт требует двухпроводной линии. При этом один придется расщепить на «землю» и «нейтраль». Другой монтируется по изоляторам.

380 В – это электросеть, для которой используется четырехпроводная система. Одна из жил подлежит расщеплению, как и в предыдущем случае. Остальные монтируются через изоляторы, не контактируя между собой. Еще одна особенность такого способа монтажа – необходимость использования дополнительных средств защиты. Это УЗО и дифференциальные автоматы. К ним подводят «нейтральный» проводник.

Почему требуется установка заземления?

Какой бы ни была конструкция котла, во время эксплуатационного процесса на корпусе любого агрегата происходит образование поверхностного напряжения. Это может вызвать некоторые негативные последствия при контакте с оборудованием, которые устраняются наличием заземления:

  1. Часто встречающийся негативный момент – износ электроники. Установленные в частном строении или квартире котлы с компьютерным управлением подвержены воздействию течения поверхностных токов. Возможен выход оборудования из строя и под влиянием статического электричества. Отсутствие заземления на газовых устройствах – причина преждевременных поломок, а решение проблемы способом замены процессоров будет очень дорогим удовольствием.
  2. Еще один неприятный аспект заключается во взрывоопасности. Причиной взрыва устройств, принцип работы которых заключается в использовании газа под давлением, становится статическое электричество. Заземление не позволит в подобной ситуации возникнуть дуге.

Распространенные ошибки при выполнении монтажных работ

Есть ряд характерных недочетов, которым подвержены люди, не являющиеся специалистами. Если их знать, можно избежать возможных ошибок. В перечень входит:

  1. Обработка электродов защитой от влаги. Некоторые их просто красят, не отдавая себе отчет в том, что лакокрасочный слой исключает проводимость. Отдача электроэнергии не происходит, система не выполняет положенной функции.
  2. Отказ от сварки. Сварочный аппарат стоит дорого, аренду платить не хочется, и появляется ошибочное мнение, что штыри со связью можно соединить болтами. Такой крепеж сохранить электропроводность не больше одной-двух недель. Коррозия станет причиной выхода из строя.
  3. Попытки «вынести» наружный контур как можно дальше от жилого здания. В результате снижается пропускная способность, так как увеличивается суммарное сопротивление системы. Это происходит, так как ввод слишком большой, и становится препятствием для движения электронов.
  4. Экономия на профиле и проводах. Недостаточное сечение будет работать до первого случая. Затем провода или другие элементы попросту перегорают, и хорошо, если до этого момента заземление выполнит работу. В следующий раз пагубные последствия замыкания неизбежны.
  5. Применения меди и алюминия. Опять же к подобному решению прибегают во имя экономии. Часто жилы есть в гараже, мастерской, кладовке. Но при подключении таких проводников сварка невозможна, а значит, коррозия со временем выведет цепь из строя.

Как только появился повод думать, что есть проблема, и заземление не работает, выясните, в чем проблема. Немедленно ее устраните. Только в этом случае можно гарантировать безопасность имущества и здоровья членов семьи. Надежда, что угроза не возникнет – пожалуй, самая большая ошибка. Именно поэтому в частных домах случают пожары, страдают люди, ломается бытовая техника.

Выводы и полезное видео по теме

Опыт устройства заземления своими руками:

Практические советы по монтажу заземлителя фабричного изготовления:

Заземление газового котла в частном доме: нормы, обустройство и способы проверки Заземление котла отопления Заземление котла отопления Обустройство системы заземления котлов для частного дома Как сделать контур заземления в частном доме своими руками: советы по проектированию и монтажу Заземление газового котла в частном доме: нормы, обустройство и способы проверки Заземление газового котла в частном доме: проверка своими руками, как сделать контур самому, комплект для работ Как сделать заземление для газового котла в частном доме Заземление газового котла в частном доме своими руками: материалы, расчет, схема подключения и монтаж Как сделать заземление газового котла в частном доме своими руками?

Установка системы заземления из нескольких стержней:

Как видите, смонтировать систему заземления можно как собственноручно, так с помощью бригады приглашенных электромонтажников – первый способ дешевый, но более сложный, второй дорогостоящий, но надежный.

Однако главное в грамотном монтаже – это результат, который должен сделать электросеть дома полностью безопасной для его владельцев.

У вас остались вопросы по собственноручному обустройству контура заземления? Задавайте их ниже под статьей – наши эксперты и компетентные посетители сайта постараются вам помочь.

Если вы заметили неточности или ошибки в приведенном выше материале, или хотите дополнить статью полезными сведениям – пишите нам, пожалуйста, в блоке комментариев.

Заземление газового котла в частном доме

Монтаж выполняется из стойких к коррозии материалов с проверкой сопротивления /Москва, МО/;
Выдача заключения (протокол/акт проверки заземления) для подключения газового котла, зарегестрированной в Федеральной службе по экологическому, технологическому и атомному надзору (Ростехнадзор) электролаборатории.
Документы выдаем сразу после окончания монтажных работ и проверки сопротивления.

В предоставляемую услугу «заземление газового котла» включена цена
за материал, монтаж, замер сопротивления и акт (протокол).

ЗАКАЗАТЬ МОНТАЖ ЗАЗЕМЛЕНИЯ ДЛЯ КОТЛА МОЖНО ПО ТЕЛЕФОНУ ИЛИ ОСТАВИТЬ ЗАЯВКУ ЧЕРЕЗ САЙТ:

Обязательно ли заземление газового котла?

Энергозависимые газовые котлы, в связи с спецификой фунционирования, подключаются к электрической сети. Такое оборудование, с электронной начинкой, работает исключительно при наличии электричества.
В перечне требований для подключения газа в загородном частном доме, есть пункт о заземлении. Владелец должен предоставить в эксплуатационную службу протокол(акт) о заземлении котла с нормой сопротивления РАСТЕКАНИ Ю тока не более 10 Ом. Это требование распространяется на все марки энергозависимых котлов, как настенных, так и напольных в котельной.
Как определить сколько заземлителей и какой длины требуется смонтировать, чтобы выполнить заземление газового оборудования, соответствующее нормам?
Исчерпывающий ответ возможен только после контрольных измерений прибором сопротивления.
Что влияет на цену? Стоимость работ определяют многие фаторы: от выбранного материала до состава почвы. Основной показатель существенно влияющий на протяжённость заземлителей и соответственно на объём работ- это удельное сопротивление грунта. На участке около загородного дома где присутствует грунт с низким удельным сопротивлением — цена монтажа заземления для газового котла будет значительно меньше, чем в местности где это значение больше — например в песке.
Какие выбираются материалы? Следует принять к вниманию, что монтаж заземляющего устройства из коррозионно-стойких материалов увеличивает срок службы в несколько раз, поэтому в натоящее время возросло применение стойких к коррозии специализированных заводских деталей и готовых комплектов для заземления.

Для каких целей заземляют газовое оборудование?
Для обеспечения работоспособности и безопасности, если сформулировать проще заземление котла нужно для предотвращения выхода из строя оборудования управления, защиты от поражения током, возникновения пожара.
Как подключать?
Общая фраза «заземление газового котла» не означает, что требуется устанавливать для газового оборудования отдельный [от заземляющего устройства электроустановки загородного дома] заземлитель. Корпус котла подключается к ГЗШ.
В случе установки отдельного заземлителя — он должен быть объединён с заземлителем электроустановки.
Заземление и работоспособность газового котла, запитанного от генератора — это отдельная тема.

Акт (протокол) на заземление газового котла и кто выдает.

Формулировка «акт на заземление газового котла» — подразумевает документ, которым является «Протокол проверки сопротивлений заземлителей и заземляющих устройств». После проведения измерений его выдает, зарегистрированная в Ростехнадзоре, электролаборатория (образец лицевой страницы представлен ниже на фото).
Следует учесть, что протокол (акт) на заземление газового котла — не действителен без копии свидетельсва о регистрации лаборатории (образец ниже на фото).

Протокол заполняется информацией с места проведения работ, в том числе указывается значение измеренного сопротивления, а главный пункт — это заключение проверки.
Помимо стандартных пунктов протокола, в некоторых районах Московской области(например Щелково), газовая служба может попросить внести информацию о котле (марку и серийный номер).

Дополнительно к протоколу(акт) электролаборатория предоставляет второй документ, который подтверждает, что заземление (замер сопротивления) газового котла проверено официально — это копия свидетельства о регистрации лаборатории, заверенная синей печатью:

Часто у собственников загородных домов с получением протокола возникают проблемы из-за того что:

  • заземление отсутствует.
  • заземляющее устройство выполнено своими руками, но при проверке не соответствует требованиям.

Монтаж заземления для газового котла в частном доме:

Почему работы где требуется заземление для газового котла/газопровода(и не только) производятся с замером сопротивления измерительным прибором, а число и глубина заложения заземлителей на территориях земельных участков могут существенно отличаться друг от друга?
Если в частных домах старой постройки отсутствие заземления естественно, то в относительно новых постройках или где производилась замена электропроводки, электромонтажные работы должны быть выполнены в соответствии с нормативами и с учётом возможного подключения газового оборудования(котла) в котельной дома.
Но большинстве случаев монтаж, в частном доме, производится своими руками — без замера сопротивления измерительным прибором — забиванием «треугольника» из уголков/труб и т.п. или купленного комплекта заземления с небольшой общей длиной электродов, которой может не хватить чтобы выполнить работы качественно с учётом нормы сопротивления растеканию тока, которое требуется для контура заземления газового котла.
Монтаж заземления, предназначенного для газового оборудования без измерения сопротивления прибором — это лотерея, т.к. удельные сопротивления и структуры грунтов везде разные и сопротивление не всегда может соответствовать нормативным требованиям при проверке электролабораторией, которая выдает протокол(акт).

Примеры, как влияет структура грунта и его удельное сопротивление на глубину монтажа и число заземлителей для достижения требуемого сопротивления. Различие кофигурации заземлителей на двух объектах одного района МО.
Заземление(контур) для газового котла, в частном доме, выполнено омеднёнными стержнями 1.5м/14.2 мм.:

Пример 1.

Для достижения требуемого сопротивления смонтирован единичный глубинный заземлитель, потребовалось глубина 12 м. Не факт, если смонтировать на соседнем участке, будет такой же результат. Всегда нужно измерять прибором сопротивление.

Пример 2.

При монтаже первого заземлителя, заглублённого на 6 метров, сопротивление перестало снижаться после отметки 3.5 метра — монтировать единичный заземлитель в этом месте нецелесообразно. Для достижения требуемого результата потребовалось установить многоэлектродный контур заземления. Глубинные заземлители на этой территории «отдыхают». Как описывалось ранее, не факт, что в нескольких десятков метров от этого места будет также.

На приведенных примерах видно, что (Истринский) район Московской области у этих объектов один — результаты для достижения одинакового сопротивления разные, потому что структура грунта и удельное сопротивление неодинаковы, в следствии чего заземление газового котла каждого дома, было выполнено заземлителями различной конфигурации.

Эффективнсть заземлителя и возможность применения типа (глубинный, заглублённый и т.п.) ЗАВИСИТ ОТ КОНКРЕТНЫХ ГРУНТОВЫХ УСЛОВИЙ каждого объекта, и поэтому в зависимости от этих условий и требуемого значения сопротивления растеканию должны быть выбраны количество и конструкция заземлителей, чтобы выполнить заземление, соответствущее требованиям, разрешающим подключение газового котла в доме.
Например, если на предполагаемом участке для установки заземлителей основу грунта составляет песок с низким уровнем гунтовых вод, то чтобы добиться требуемого сопротивления при помощи вертикальных электродов длиной 2-3 метра, придется забить их в большом количестве и перекопать между ними немаленький объем грунта для укладки горизонтального проводника. Оптимальный вариант решения поставленной задачи, если позволяют технические возможности — установить один глубинный заземлитель на 2-4 метра ниже уровня грунтовой воды.
Легче всего выполнять работы в грунте с низким удельным сопротивлением.

Cредние значения [Ом*м] удельного сопротивления некоторых видов грунтов, помогающие приближенно оценить состояние почвы перед монтажом заземлителей для газовых котлов:
Глина влажная 20;
Глина полутвёрдая 60;
Песок, сильно увлажненный грунтовыми водами 10 — 60;
Песок, умеренно увлажненный 60 — 130;
Песок влажный 130 — 400;
Песок слегка влажный 400 — 1 500;
Песчаник 1 000;
Супесь 150;
Суглинок, увлажненный грунтовыми водами 10 — 60;
Суглинок полутвердый, лесовидный 100;

Когда выполнено заземление оборудования, а газовая труба имеет изолирующую вставку на вводе в здание, в этом случае к основной системе уравнивания потенциалов присоединяется только та часть трубы, которая находится относительно изолирующей вставки со стороны здания(котельной).

Преимущества модульного комплекта заземления, используемого для газового котла частного дома:
— Высокая стойкость к коррозии деталей, обеспечивает долговечность эксплуатации зазмляющего устройства.
— Достижение требуемого сопротивления(в большинстве случаев) — единичным заземлителем.
— Сведение к минимуму объёма земляных работ.
— Отсутствие зависимости от сезонных колебаний температуры.

Порядок выполнения монтажа:

  • Первым делом осуществляется выбор места для заземляющего устройства;
  • затем производится разработка грунта(если требуется);
  • начало установки заземлителя ;
  • поэтапные замеры прибором сопротивления в процессе монтажа модульного электрода; в процессе замеров и оценке уменьшения сопротивления при забивании модульной конструкции — выбирается оптимальная конфигурация заземлителя (один штырь или многоэлектродный контур). Если требуемые нормативы достигаются единичным модульным заземлителем — в этом случае существенно уменьшается объем земляных работ и не нужен горизонтальный проводник, соответственно цена такой установки будет меньше.
  • окончание монтажа при достижении требуемого сопротивления;
  • оформление и выдача документов о состоянии заземляющего устройства для газового котла.

Какой материал подходит для монтажа?
В настоящее время широко применяются стойкие к коррозии заводские материалы, которые обеспечивают защиту от агрессивного разрушающего воздействия почвы на долгий срок — это комплектующие для заземления из оцинкованной, омедненной и нержавеющей стали.

Провод для заземления газового котла:

Провод для заземления газового котла, выполняющий функцию заземляющего проводника — должен соответствовать предъявляемым требованиям.
Если в виде провода рассматривать проводник, проложенный в грунте от заземлителя и далее до заземляющей шины, в этом случае сечение любого проводника должно удовлетворять условиям автоматического отключения питания и должно обеспечивать стойкость к протеканию токов короткого замыкания, но не менее сечений указанных для материалов, проложенных в земле, с учётом механической и коррозионной стойкости.
Например (ГОСТ Р 50571.5.54 — 2013), медный многопровлочный проводник, проложенный в земле, должен иметь минимальную площадь поперечного сечения — 25 мм 2 , кроме этого для каждой проволоки не менее D=1,7мм.
Дополнение d(таблица 54.1) информирует: если риск коррозии и механического повреждения чрезвычайно низок, может использоваться сечение 16 мм 2 .

Почему может не работать исправное оборудование?

Когда энергозависимое газовое оборудование не работает или функционирует со сбоями — причиной может быть не только неисправность самой техники, но и другие факторы.
Некоторые из них:
= Падение напряжения в электросети.
= Наличие потенциала на корпусе.
= Большой потенциал, на нулевом проводе питающей линии, относительно земли.
= Отдельные марки котлов могут не запускаться от переносных генераторов, т.к. в такой сети присутствуют две фазы по 110В, а «ноля» нет — в этом случае часто «выскакивает ошибка поджига».

Заземление газового котла.

Когда в частном загородном доме установлена система отопления на базе газового котла, то для ее подключения газовая служба требует выполнить заземление, т.е. — в целях обеспечения безопасной зксплуатации и бесперебойной работы, производится заземление котла — осуществляемое преднамеренным электрическим соединением его корпуса (через заземляющую шину) с заземлителем и соблюдением требований к сопротивлению, проводникам и электродам. Выполнение этих мероприятий обеспечивает защиту от поражения током, противопожарную защиту, защиту дорогих плат.

Подтверждающие документы о соответствии заземления для газового котла нормативам.

Основными документами подтверждающими, что заземление газового котла соответствует требованиям, является протокол( «Протокол проверки сопротивления заземлителей и заземляющих устройств») электроизмерительной лаборатории и копия свидетельства её регистрации, заверенная синей печатью.
Часто протокол ошибочно называют «актом».
В протоколе указывается Фамилия И.О. заказчика. Объект: Жилой дом. Адрес. Дата проведения проверки заземления. Климатические условия(темпратура воздуха, влажность, атмосферное давление). Цель проверки. Вид грунта. Характер грунта. Режим нейтрали. Назначение заземляющего устройства. Место проверки сопротивления. Расстояние до проверочных электородов. Сопротивление(измеренное, допустимое, приведенное). Поправочный коэф. Заключение на соответствие сопротивления заземления к предъявляемым требованиям для газовых котлов.

Заземлитель для газового оборудования.

Чтобы установить качественное заземление, подходящее для выдачи протокола(акт) работы по монтажу следует производить с прибором для измерения сопротивления.
Какой длины требуется смонтировать заземлитель(заземлители), чтобы выполнить заземление газового котла, которое соответствует требованиям?
Все зависит от удельного сопротивления грунта в котором будет производиться монтаж.
Если рассматривать применение заводского модульного комплекта, то в грунте с очень низким удельным сопротивлением может хватить заземлителя 6 метров, но такой вариант проходит редко, чаще всего, устанавливается вертикальный заземлитель, используя 9 -15 метровый комплект заземления, который забивается с одной или нескольких точек, в зависимости от грунтовых условий и используемой площади.
Например цена монтажа контура заземления в сухой глине будет намного меньше чем в сухом песке.
Окончательная длина и конфигурация заземлителя/лей определяется в процессе проведения работ и измерений (прибором) сопротивления растеканию тока.
Тем, кто занимается монтажом заземления профессионально — гораздо проще. Обычно монтажники берут с собой на объект несколько десятков стержней и комплектующие к ним, а не комплект определённой длины. Если покупать готовый набор заземления какой-то фиксированной длины, то после установки и замеров, может получиться так, что стержней не хватит или останутся лишние.

Нормы по сопротивлению:
Газовая служба требует, чтобы сопротивление было не более 10 Ом.

Порядок выполнения работ:

  • выбор оптимального места для заземляющего устройства
  • разработка грунта(если требуется)
  • начало установки
  • поэтапные замеры прибором сопротивления в процессе монтажа модульного заземлителя
  • окончание работ при получении требуемого результата проверки
  • оформление и выдача документов о состоянии заземления для газового котла.

Монтаж заземления для газового котла, в частном доме, своими руками.

Если монтаж выполнен самостоятельно, подходит такое заземление, для получения протокола(акт) для газового котла?
Для ответа на этот вопрос следует вызвать электролабораторию, для проверки сопротивления растеканию тока.
Когда параметры соответствуют нормам, выдаются документы, если соответствия нет — нужно увеличить длину или количество электродов в заземляющем устройстве дома.

После монтажа и подключения заземляющего устройства — в соответствии с пунктами пуэ 1.7.82, выполняется основная система уравнивания потенциалов.
Например, если газовая труба имеет изолирующую вставку на вводе в здание(котельную), к основной системе уравнивания потенциалов присоединяется только та часть трубопровода, которая находится относительно изолирующей вставки со стороны здания.

Проверка сопротивления.

Измерения должны проводиться квалифицированным персоналом, с выдачей соответствующих документов. Проверка сопротивления для ввода в эксплуатацию контура заземления для газового котла в частном секторе (доме, даче), производится на соответствие нормативам, с последующей выдачей протокола(акт) электроизмерительной лабораторией.
Требуемое сопротивление растеканию тока для энергозависимого газового отопительного оборудования не должно превышать 10 Ом. Замеры осуществляются с использованием измерительной аппаратуры. Существует ряд способов измерения сопротивления заземляющих устройств (ЗУ).Самая распространённая методика — это замеры по 3-х проводной схеме.

Также при вводе и в процессе эксплуатации контроль состояния ЗУ необходимо осуществлять путем проверки выполнения элементов соединения заземлителей с заземляемыми элементами, коррозионного состояния элементов ЗУ,

Сечение провода для котла:

Если под словом «провод» для котла, следует понимать кабель электроснабжения, то согласно ПУЭ, он должен быть с медными жилами и состоять из: фазного (L), нулевого рабочего (N) и нулевой защитного (РЕ) проводников. Сечение кабеля должно соответствовать расчётной нагрузке — но не менее значения, указанного в талице ПУЭ (7.1.1.).
Если под словом «провод» подразумевается заземляющий проводник, проложенный в земле — минимально допустимые сечения, для различных материалов, указаны в ГОСТ Р 50571.5.54 — 2013 (таблица 54.1).
Например, согласно этой таблице:
Медный многопровлочный провод (D=1,7мм для каждой проволоки), проложенный в земле, должен иметь минимальную площадь поперечного сечения — 25 мм 2 , дополнение (d): если опыт показывает, что риск коррозии и механического повреждения чрезвычайно низок, может использоваться сечение 16 мм 2 .

Сроки эксплуатации заземления.

Материалы стойкие к коррозии обеспечивают защиту от агрессивного разрушающего воздействия почвы на долгий срок.
Заводские материалы[комплекты заземления] с повышенной стойкостью к внешним воздействиям — это детали из омедненной и нержавеющей стали. При выполнении заземления для газового котла(и не только), следует учитывать минимально доступные нормативные диаметры металлических штырей для вертикального монтажа: из нержавеющей стали — это значение не менее 16мм, для стали с гальваническим медным покрытием (омеднённая сталь) — не менее 14мм.
Профессиональное проведение работ, для беспроблемной установки заводских комплектующих в твёрдый и мягкий грунт, подразумевает наличие электроинструмента с силой удара от 25Дж.

Механизированное проведение работ и материалы стойкие к коррозии обеспечивают:
• Высокую коррозионную стойкость, соответственно долгий срок эксплуатации заземляющего устройства;
• Установка одного длинного заземлителя, в зависимости от грунтовых условий, может обеспечить низкое сопротивление растеканию тока;
• При монтаже таким способом, в отличии от многоэлектродного контура, не нужен горизонтальный заземлитель — соответственно это приводит к уменьшению земляных работ.
• Сопротивления заземляющего устройства не зависит от изменения климатических условий;

Районы выезда нашей электролаборатории;
Москва; Балашиха; Бронницы; Дзержинский; Дмитровский район; Долгопрудный; Домодедово; Жуковский; Ивантеевка; Истринский район; Королёв; Красноармейск; Красногорский район; Краснознаменск; Ленинский район; Лобня; Лосино-Петровский; Лыткарино; Люберецкий район; Можайский район; Мытищинский район; Ногинский район; Одинцово (Одинцовский район); Павлово-Посадский район; Подольск; Пушкинский район(Пушкино);Раменский район; Реутов; Рузский район; Фрязино; Химки; Черноголовка; Щелковский район; Электросталь.

Электроснабжение и газовый котел.

Почему периодически может гаснуть энергозависимый газовый котел?
Одной из причин отключения, могут быть периодические скачки потенциала на нулевом проводе (относительно земли). Отдельные модели котлов «воспринимают» потенциал на «нуле», как аварийную ситуацию и отключаются.
По этой же причине фазозависимые модели не запускаются от переносных генераторов, в которых присутствуют две фазы по 110В, а «ноль» отсутствует.

Шоссе Энтузиастов вл.19
«Владимирский Тракт» ангар 4
Пн-Вс 9:00-18:00

Носовихинское ш.
Центральная ул. 68
Кучинский строит. рынок пав. 20
Пн-Вс 9:00-18:00

Боровское шоссе.
Производственная ул. 25/М
Пн-Пт 9:00 — 18:00

Сокольнический вал 37/10
По предварительной договоренности.
Без выходных.

Нормы и правила заземления

Нормативные требования и правила, описывающие схему заземления газовой колонки, представлены официальным документом ПУЭ.

Согласно установленным нормам на заземление бытового газового котла в доме, оборудование необходимо дополнять земляным контуром, однако при этом не указывается конкретно, какой следует использовать контур – промышленного исполнения или самодельный.

Между тем, независимо от способа изготовления контурной заземляющей системы, достаточно конкретно документом ПЭУ п. 1.7.103 оговариваются параметры сопротивления контурной петли.

Для системы, построенной в домашних условиях или с использованием команды специалистов, актуальны следующие требования: «Общее сопротивление растеканию заземлителей … всех повторных заземлений … в любое время года должно быть не более 5, 10 и 20 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока (380, 220 и 127 В для источника однофазного тока). При этом сопротивление растеканию заземлителя каждого из повторных заземлений должно быть не более 15, 30 и 60 Ом соответственно при тех же напряжениях.»

На практике представители газовой службы требуют, чтобы сопротивление не превышало 10 Ом.

Нормативами документа ПЭУ категорически неприемлемо использовать под заземление для бытового газового котла такие элементы:

  • линии «земля» стационарных бытовых розеток;
  • поверхности трубопроводов отопления;
  • поверхности труб канализационных сетей;
  • трубы стационарных газовых линий и других трубопроводов горючих или взрывоопасных жидкостей, газов,смесей.

Разрешается использовать в качестве естественного заземлителя металлические водопроводные трубы, проложенные в земле, ж/б конструкции фундаментов, имеющие надежную гидроизоляцию, металлические конструкции сооружений, находящиеся в земле и прочее (п. 1.7.109 ПУЭ).

Если же ничего подходящего на роль заземлителя рядом нет, требуется в обязательном порядке обустроить индивидуальный заземляющий контур.

Обустройство заземляющего контура газовой колонки

Итак, в случае если вы все еще сомневаетесь, нужно ли заземлять бытовой газовый котел в жилом доме, ответ однозначный — нужно. Причём сразу же по факту установки нового газового оборудования с последующей проверкой корректности устройства «земли».

Поэтому стоит рассмотреть традиционную схему устройства, материалы и компоненты, требующиеся для организации «контурной земли», а также особенности проверки.

Схематика контура, как правило, составляет классический вариант изготовления формы «треугольника», погруженного в грунт на глубину не менее 0,5 метра. При этом угловыми точками «треугольника» выступают металлические (желательно покрытые слоем меди) электроды.

Оптимальная глубина погружения металлических штырей-электродов составляет 4,5 метра. Соединительным материалом между электродными элементами используется металлическая полоса.

Таким образом, сооружение контура «треугольника земли» охватывает процесс вбивания в землю трёх металлических штырей-электродов, с последующим изготовлением между ними загрузочной траншеи, куда укладывается металлическая полоса и приваривается к штырям-электродам.

Согласно тем же правилам ПУЭ, «треугольник» заземления следует устанавливать не менее чем на расстоянии 1 метра от стены жилого здания. Между вбитыми в землю элементами электродов контура классическое расстояние – 2,5 метра.

Однако вместо варианта «треугольника» также вполне подходит (не запрещается ПЭУ) просто прямая металлическая полоса между двумя электродами, погруженная в грунт, длина которой не менее 3 метров (схемное решение показано ниже). Размеры заземлителей и заземляющих проводников, проложенных в земле, также указаны в ПУЭ таблица 1.7.4.

Отдельно стоит отметить технологию погружения металлических штырей-электродов в грунт, учитывая глубину погружения 4,5 метра.

Чтобы погрузить на такую глубину относительно тонкий в диаметре металлический штырь-электрод, используют несколько коротких отрезков, которые соединяются один с другим по мере погружения. Соединения делаются при помощи специальных соединительных муфт или посредством сварки. (второй вариант предпочтительнее).

Рекомендуем ознакомиться с подробным руководством по выбору подходящего материала и обустройству заземления своими руками.

Как соединить заземляющий контур со щитом?

Изготовленный и установленный контурный элемент для бытового газового котла необходимо правильно соединить с блоком коммутации газового оборудования (обычно трехконтактной сетевой розеткой или щитом управления).

Нормы ПЭУ разрешают применение разного типа проводников в качестве линии связи, но оговаривает диаметр провода в зависимости от используемого материала провода: медь , алюминий, сталь.

Допускается в составе силового коммутационного оборудования газового котла устанавливать УЗО (устройство защитного отключения), но только строго при наличии системы контурного заземления. Также допускается применять УЗО-розетки. Этот момент отмечен правилами ПЭУ.

Особенности проверки заземления газового оборудования

В ситуации, когда представитель газовой службы проверяет корректность установки котла, его подключения и функционирования, вопрос проверки правильности заземления домашнего газового котла не стоит. Однако на практике нередко случаются своего рода технические казусы.

Действительно, электрическая схема заземления, по сути, видится прерогативой представителей службы, отвечающей за электроснабжение. Это означает, что проверка контура проводится службой электрохозяйства, что подтверждается и правилам ПУЭ.

Для выполнения проверки необходимо специальное электрическое оборудование (лаборатория). Посредством электроизмерительной лаборатории выполняется не только замер сопротивления растекания тока в контуре, но также степень грозовой защиты.

Однако этот вариант применим обычно к оборудованию промышленного назначения. Для бытовой сферы, как показывает практика, многое в плане проверки зависит от местных правил каждого отдельно взятого региона.

Федеральным законодательством конкретно отмечаются лишь нормативы периодических проверок ( ПТЭЭП приложение 3, п.26), а также оговариваются правила подготовки оборудования и сдачи в эксплуатацию (ПТЭЭП, ПУЭ).

Согласно нормативам, проверять заземление котла требуется не реже одного раза в году. По результатам проверки владельцу газового оборудования выдаётся соответствующий документ (АКТ о проведённом осмотре). Методы измерения сопротивления заземления мы рассмотрели в этом материале.

Функции контура заземления

Несмотря на то, что контур заземления для газового котла необходим для обеспечения безопасной эксплуатации газового оборудования, производители не всегда про него помнят и упоминают в инструкции по эксплуатации котла. В комплект поставки данное оснащение, не входит, между тем, его присутствие обязательно, как для соблюдения нормативных требований, так и для собственной безопасности. Статическое напряжение, образуясь во время функционирования отопительного оборудования, может привести к возникновению искры, а та, попав в газо-воздушную смесь, вызывает взрыв. Наличие заземления полностью исключает этот риск.

Взрыв газового котла – не единственное последствие присутствия статического напряжения, также, статика вывести из строя плату управления газовым котлом. Современные модели, компонентами которых являются электронные микропроцессоры, обладают повышенной чувствительностью к перепадам напряжения, в том числе и при наличии статики. Плату автоматики не ремонтируют, её придётся полностью заменять, а по цене это выйдет примерно в половину стоимости котла.

Ещё одна причина смонтировать контур заземления – предотвращение поражения током людей, находящихся в контакте с оборудованием. При прикосновении, удары током бывают ощутимыми, и при превышении 100 мА они могут нанести вред жизни и здоровью.

Бытовая техника, также нуждающаяся в заземлении и не требует отдельного контура заземления, для этого достаточно обычной розетки с третьим контактом. Газовый котел – оборудование повышенной сложности, а его эксплуатация связана с повышенным рисками, и потому сооружение контура является обязательным мероприятием.

Подготовительный этап

Несмотря на то, что заземление газового котла может быть естественным, об этом говорится в ПУЭ п. 1.7.35 – в этом случае котёл присоединяют к фундаменту, металлическим оболочкам питающих кабелей, проложенных под землёй, трубопроводами или каким-то другим металлическим конструкциям, контактирующим с грунтом, всё же мы рекомендуем использовать искусственно созданный повторный контур заземления. Это более безопасно, надежно и практично, тем более, что затруднений при этом обычно не возникает. Работы по монтажу контура заземления газового котла производятся поэтапно. Предваряет их подбор материала: традиционно для этого применяются металлические штыри или полосы.

Величину сопротивления заземляющего устройства определяют ПУЭ и ПТЭЭП:

  • Сопротивление повторного контура заземления при питании по воздушной линии не должно превышать 30 Ом;
  • Если контур дополнен естественными заземлителями, этот показатель ограничен 4 Ом.

На практике оказывается, что представители газоснабжающих организаций опираются на второй показатель – 4 Ом, выбирая наиболее жёсткие требования.

Этапы монтажа контура заземления газового котла

В Правилах эксплуатации установок не регламентируется, кто должен изготавливать контур заземления: профессионалы с лицензией или сам владелец недвижимости, так что вполне допустимо, если работы будут производиться своими силами, требуется лишь соблюдать нормативы, касающиеся используемых материалов и устройств. Итак, первым этапом будет их подбор и закупка.

Какие материалы нужны для устройства контура заземления

Перед тем, как приступить к монтажу, нужно обеспечить наличие следующих компонентов:

  • Заземляющий проводник (РЕ), который будет проложен от щитка к контуру, медный, лучше ПВ3. Его сечение должно быть равно сечению фазного проводника питающего кабеля, если он меньше или равен 16 мм2. Если сечение фазного проводника от 16 мм2 до 35 мм2 – заземляющий проводник должен быть равен 16 мм2 и в случае сечения фазного проводник больше 35 мм2 – сечение заземляющего проводника должно быть равно половине сечения фазного проводника;
  • УЗО, дифавтомат и автоматический выключатель. Заземляющий контур и УЗО в этом случае дополняют друг друга. Согласно ПУЭ п. 1.7.80 монтаж устройства защитного отключения без контура заземления не допускается, но оно в данном случае служит не основной, а дублирующей системой;
  • Металлопрокат – труба или уголок, которые будут заглублены в грунт. При помощи точечной сварки они соединены между собой шинами. Шины изготавливаются из меди или стали.

Конкретные параметры могут определяться индивидуально для каждого контура, но есть и универсальная формула. Для нее требуются уголки 40*40 мм и 50*50 длиной 3 м по три штуки каждого, кроме этого нужен режущий инструмент — болгарка, инверторный сварочный аппарат, кувалда, лопата. Количество вертикальных заземлителей может быть изменено в зависимости от показателей сопротивления вовремя контрольных измерений в процессе монтажа.

Выкопка котлована

Для установки контура заземления выбирается участок, находящийся неподалёку от котельной, где установлен газовый котел, он должен располагаться на расстоянии не менее, чем в 1 м от его фундамента. Над этим местом нельзя планировать возведение даже временных построек, так как устройство периодически обследуется, что сопровождается вскрытием грунта (ПТЭЭП п. 2.7.10 — 1 раз в 12 лет). Также следует исключить близкое нахождение людей и животных – если защита сработает, и ток пойдет в землю, риск для здоровья и жизни реален.

Выкапывается траншея, её ширина и глубина составляют примерно 0,5м. Форма не имеет значения, но в большинстве случаев – равнобедренный треугольник с длиной стороны 2 — 3 м. По углам отмечаются точки, куда будут вбиты заземляющие штыри. В этих местах изготавливаются полуметровые ямы. Результат можно увидеть на фото.

Установка заземлителей

В ямы, расположенные по углам треугольной траншеи, устанавливаются заземлители – уголки 50*50 мм, в одном из них предварительно устанавливается болт с гайкой для подключения заземляющего проводника. При помощи кувалды их забивают в землю на такую глубину, чтоб над землей на дне ям оставались отрезки примерно 0,2 м длиной. По окончанию этого этапа при помощи сварки они соединяются в треугольник отрезками уголков 40*40 мм, уложенных в траншею. Заземляющий проводник болтом прикрепляется к уголку и тщательно заделывается для исключения попадания воды в место соединения. Как это сделать, можно посмотреть здесь.

После того, как этот этап завершён, вся конструкция засыпается выбранной из траншей почвой, после чего становится совершенно незаметной постороннему взгляду. Чтобы обозначить присутствие контура и предотвратить его повреждение, устанавливается информационная табличка. Кроме этого, рекомендуется сделать бордюр или невысокое ограждение.

Если участок песчаный, возможен такой нюанс – токопроводимость грунта будет слишком низкой, чтобы заземление эффективно работало. Для того чтобы повысить этот показатель, некоторые горе мастера основание под заземлителями проливают раствором соли, однако, это приведет к образованию коррозии и так делать нельзя. Необходимо добить ещё вертикальных заземлителей и связать их уже с существующей конструкцией.

Монтаж заземления на отопительный котёл

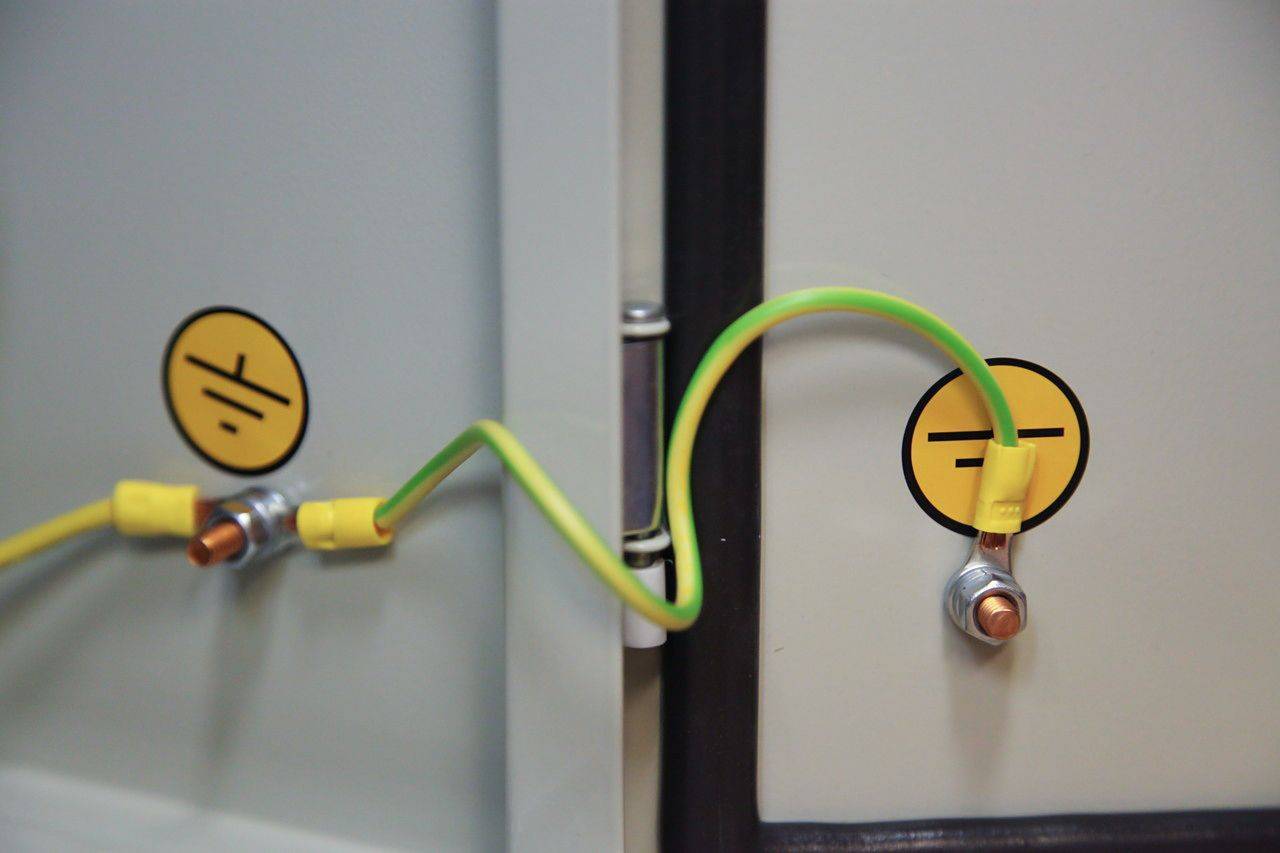

После того, как заземляющий проводник присоединен к контуру, его выводят на цоколь дома. Там заранее установлена металлическая полоса, на которой приварен болт с гайкой, предусмотренный для фиксации проводника. К этой шине присоединяется корпус газового котла, и теперь, если на нём будет накапливаться статическое напряжение или сработает защита, ток беспрепятственно уйдет в землю, не причинив вреда, ни здоровью и жизни людей, ни имуществу.

Контрольная проверка

Для того, чтобы удостовериться, является ли контур заземления устройством рабочим и годным к эксплуатации, необходимо проверить, как он функционирует.

Существует несколько способов сделать это при помощи обычных бытовых приборов, мы их называть не будем, так как все они ненадежны и могут привести к поражению электрическим током. Достоверный результат даст только измерение сопротивления контура заземления газового котла прибором MRU-101. Наша электролаборатория выедет на место и произведет все необходимые замеры в удобное для вас время.

Также осуществляется проверка металлосвязи между контуром заземления и газовым котлом, а также между контуром заземления и ДРП если он есть. Она производится по каждому элементу и подтверждает непрерывность цепи, по которой ток должен уходить в землю.

Составление документации

Завершающим этапом является составление соответствующей документации. Акт на контур заземления для газового котла заполняется по установленной форме ЭЛ-8, он отвечает нормативам ГОСТ Р 50571, ПУЭ, ПТЭЭП. Предварительная схема заземляющего устройства составляется в период подготовительных работ, по их завершению она корректируется и входит в документацию, предъявляемую представителям газовой службы.

Оформление акта начинается с указания реквизитов заказчика работ, эти данные находятся в правом верхнем углу документа. В акт на контур заземления вносятся такие сведения, как дата и место проведения испытаний, климатические условия, наблюдающиеся в этот момент, даются ссылки на техническую и нормативную документацию. Далее вносится следующая информация: вид и состояние грунта, характеристики и марка электроустановки (в данном случае – газового котла), режим нейтрали, показатели удельного сопротивления почвы (измеряется в Ом/ метр), а также расчетный ток замыкания на землю. Завершающими идут результаты измерений, которые иллюстрируют функционирование контура заземления.

Отдельной частью протокола идут данные прибора, которым производились измерения: его тип, номер, заводской и порядковый, класс точности, дата последней поверки в органах Ростеста, а также номер свидетельства, выданного метрологами.

В конце табличной части следует вывод специалиста, который ясно и неоднозначно должен дать заключение относительно того, соответствует или нет контур заземления газового котла нормативам, прописанным в ПУЭ и ПТЭЭП. Под документом ставят свои подписи работники, которые проводили замеры, они указывают свои ФИО, а также занимаемые должности. Акт составляется в двух экземплярах – один будет храниться у собственника недвижимости, второй – уходит в газовую компанию, дающую разрешение на подключение.

Как получить акт на заземление газового котла?

Если проверку на работоспособность заземление успешно прошло, можно вызывать инспекцию. Ее представители при осмотре системы руководствуются рекомендациями ПУЭ. Контролирующие органы проверяют сопротивление грунта и контура заземления, подключение агрегата к щитку и прочее. Если все в норме, владельцу выдается акт на заземление газового котла. В нем указывается: вид и характеристики почвы, наименование заземляющего устройства, результаты замеров и тип приборов, которыми они были выполнены.

После получения данного акта заземление можно эксплуатировать по назначению.

Различают два способа заземления по типу устройства и особенностям его изготовления.

По типу устройства

К заземлению газового котла выдвигают особые требования, так как подключать заземляющую цепь нужно предельно внимательно и в соответствии со всеми нормами.

  • Сопротивление заземления не выше 50 Ом для почв песчаной породы.
  • 10 Ом для почв глинистой породы.
  • Запрещается подключаться к трубам и стоякам.
  • Находящийся в земле кабель, который ведет от электрощита к контуру, своей площадью сечения должен быть больше 10 мм 2 для меди, 16 мм 2 для алюминия, для стали – 75 мм 2 .
  • Вертикальные металлоконструкции изготавливаются из профильной трубы, уголка, швеллера или же двутавра.

По особенностям изготовления

Такое подключение осуществляется с помощью специального готового комплекта или же с помощью подручных материалов.

Перед тем, как заняться заземлением котла, важно определиться с типом заземлителя. Такое оборудование напрямую контактирует с землей и является частью всей системы.

Устройства бывают искусственными и естественными:

  • Естественные заземлители – это различные металлические сооружения, имеющие контакт с грунтом. Данный вид заземлителя обычно связывают с котлом несколькими проводниками (не менее двух). В качестве естественных заземлителей нельзя использовать трубопроводы с горячей жидкостью, канализационные системы.

Фото 1. Естественный заземлитель в виде небольшого металлического сооружения, вкопанного в грунт рядом с домом.

  • Искусственные заземлители – это внедренные в землю в вертикальном положении стальные трубы и уголковая сталь.

Нужно ли заземлять газовый котел самому или доверить работу мастеру?

Итак, вы получили утвердительный ответ, нужно ли заземление котла. Многие владельцы отопительных систем в стремлении сэкономить решают выполнять работу своими руками. Мы не рекомендуем этого делать. Если будут допущены даже незначительные ошибки, в лучшем случае вам не выдадут акт проверки. В худшем – спровоцирует поломки, сокращение срока службы котла, аварийные ситуации. Даже может повлечь угрозу для имущества, здоровья и жизни.

Если вам нужно заземлить котел и вы не хотите делать это сами в силу отсутствия опыта или по другим причинам, обращайтесь в «Профтепло». Мы подберем готовые решения, выполним заземление в удобное вам время. Также осуществляем обслуживание, сервис, ремонт газовых и других видов котлов в случае неисправности. Можем проверить существующее заземление, найти ошибки и исправить их.
Чтобы получить консультацию мастера или заказать услугу, обратитесь к представителю «Профтепло» по телефону +7 (4842) 75 02 04 или оставьте запрос на сайте через специальную форму. Мы вам перезвоним в рабочее время.

Источник https://zalpstroy.ru/zazemlenie-gazovogo-kotla-v-castnom-dome-materialy-rascet-parametrov/

Источник https://beton-52.ru/zazemlenie/akt-na-kontur-zazemleniya-gazovogo-kotla.html

Источник
