Ветрогенератор для дома — минусы и минусы. расклад по ценам и киловаттам. цена за 1квт от ветряка.

Бывает встречаются среди владельцев ветроустановок недовольные. Это потому что к вопросу о приобретении ветрогенератора следует подходить грамотно. Для начала стоит внимательно изучить предлагаемые виды, сравнить их технические характеристики, особенности работы.

Недовольные отзывы потребителей также можно объяснить желанием получить высококачественный продукт практически задаром, сэкономить на услугах, работах по монтажу. Поэтому многие приобретают сравнительно дешевое оборудование, не особо занимаясь изучением технических характеристик и других нюансов.

Так как все виды альтернативной энергетики имеют довольно высокую стоимость, и ветрогенератор не исключение, продавцы всеми силами пытаются всучить этот товар покупателю. Когда менеджер компании объясняет своему клиенту, что при диаметре лопастей 4 метра он сможет получить мощность 7 кВт, почему-то не уточняет при каком ветре. будет пропорциональна кубу скорости ветра и диаметру ветроколеса. То есть для регионов со средней скоростью ветра 6 м/с мощность получится W6=4*(6*6*6)= 864 Вт. Довольный клиент не подозревает, что мощность его системы в действительности будет в 8 раз меньше обещанной.

Важные условия для беспрерывной работы ветрогенератора

Какой бы регион ни был, сила ветра не может быть величиной постоянной: она меняется как по направлению, так и по величине. Обязательно будет возникать период штиля. Кроме того, в течение суток потребление электроэнергии разное и не может быть постоянным. Эти факторы обусловливают сложность конструкции ветряка и потребность его в аккумуляторах и инверторе.

Подробная схема подключения ветрогенератора, прямое соединение ветряка с аккумулятором

Прибор производит энергию небольшими партиями, а батарея аккумулирует ее, чтобы потребители могли использовать ее, когда им это потребуется. Не стоит устанавливать ветряк без дополнительных узлов, но тогда вы можете остаться без энергии в периоды штиля.

Если же вы все же хотите установить ветрогенератор без дополнительных узлов,то лучше выбирайте небольшие модели. Маленького ветрячка у крыши дома вам вполне хватит

Нужно также помнить об устройствах для защиты и автономной работы ветроэлектрогенератора. От этого зависит непрерывное снабжение энергией дома.

1. Все установки обязательно оснащаются защитой от молнии: это необходимо, потому что ветряк – высокая конструкция, сделанная из проводящих ток материалов.
2. Обязательно необходимо укомплектовать прибор защитой от обледенения – это позволит избежать наледи на лопасти турбины в холодное время года.
3. Необходимо оборудовать установку системой пожаротушения. Это позволит быстро локализовать очаг возгорания, причин которому может быть несколько: утечка масла, короткое замыкание, попадание молнии.
4. Для того чтобы создать исправную работу ветряка при разных порывах ветра, применяют автоматическую систему торможения. Ветер с большой скоростью способен вывести из строя редуктор и сам генератор, поэтому без тормоза просто не обойтись.

Ветрогенератор какой мощности нужен для частного дома

Рынок ветрогенераторов может предложить модели от производителей разных стран, включая США, Европу и СНГ. Установки от отечественных производителей стоят дешевле, однако при выборе стоит опираться на технические характеристики и гарантийные сроки. Средняя продолжительность службы ВЭУ при грамотном использовании — 20-25 лет. Если вам предлагают купить ветряк, который прослужит меньше 10 лет, лучше подыскать другие варианты.

Работу ветряка обычно тестируют на даче или небольшом загородном доме, где потребность в электроэнергии возникает периодически, а не на постоянной основе. Для снабжения малогабаритного коттеджа вам понадобится ВЭУ мощностью от 1,5 до 3 кВт. Месячная выработка энергии в таком случае колеблется от 500 до 600кВт. Для среднего дома (100-200 м²) с условием постоянного проживания требуется ветряк мощностью не меньше 5-6 кВт и ежемесячной выработкой энергии от 1000кВт.

Разобравшись с теорией, какой мощности ветрогенератор нужен для дома, необходимо учитывать и практический аспект — силу ветра. Приобретая ВЭУ с малой мощностью, вы сможете выжать из нее достаточное количество энергии лишь при урагане. Например, двухкиловатный ветряк с расчетной скоростью ветра 15 м/с даст вам 15-20% энергии при условии скорости ветра 6-8 м/с, а в полный штиль останется неподвижным. Это не повод отказываться от недорогих маломощных ветряков — просто купите ВЭУ с меньшей расчетной скоростью ветра. Та же двухкиловатная ветроэнергетическая установка, но с расчетной скоростью в 8 м/с, будет стабильно работать на максимуме, а в особенно ветреные дни выдаст все 40% энергии.

Особенности применения ветрогенераторов

Чтобы устройство работало на полную мощность и сумело превзойти свои номинальные характеристики, его рекомендуется устанавливать на большой высоте – около 30-40 м, где порывы ветра сильнее, чем у поверхности земли. В условиях плотной застройки выполнение данного требования проблематично. Поэтому расчет высоты нужно делать, добавляя около 4-5 м от уровня поверхности самого высокого здания возле площадки под генератор. Оптимальное же место его монтажа – степь или участок без растительности радиусом около 200 м относительно точки установки.

Учитывая непостоянный характер ветров, ветрогенератор лучше использовать для питания приборов и техники, которая не предъявляет особых требований к качеству энергоснабжения. А вот подключать к устройству напрямую чувствительные приборы категорически не рекомендуется. Вследствие частых скачков напряжения они быстро выйдут из строя. Решением проблемы может стать использование выпрямителя электроэнергии, выбор и монтаж которого следует выполнять с учетом рекомендаций производителя.

Разработчики альтернативных источников энергоснабжения настоятельно советуют использовать возможности системы бесперебойного питания. В ее функции будет входить накопление запасов «лишней» электроэнергии и ее подача в дом во время продолжительного безветрия, когда генератор находится в режиме вынужденного простоя. Основа системы – аккумуляторная батарея, для своевременной подзарядки которой необходимо подключить в сеть выпрямитель. Он выровняет показатели получаемой энергии и снизит риск перезарядки в случае резкого скачка напряжения при увеличении силы ветра. А чтобы превратить постоянный ток от генератора в переменный, подходящий для питания бытовых устройств, в систему монтируют инвертор.

Если для региона характерны многодневные периоды безветрия, в систему бесперебойного питания рекомендуется подключить бензиновый или дизельный генератор. В случае полной разрядки аккумулятора и временного бездействия ветряка устройство обеспечит подачу в дом требуемого количества электроэнергии, и перебоев с электроснабжением удастся избежать.

Конструкция и принцип работы ветротурбин

Ветровые генераторы представляют собой спецустройства, которые трансформируют кинетическую энергию ветра в электрическую. Это независимые источники электроэнергии, которые отлично подходят для установки в частных жилых домах, на небольших и средних фермерских хозяйствах, производственных базах.

Конструкция стандартной мини-электростанции для бытового использования включает такие функциональные элементы:

1. Лопасти аэродинамической формы для улавливания ветра.
2. Генератор для продуцирования переменного тока.
3. Контроллер для автоматического управления ветряной станцией. Позволяет регулировать подзарядку аккумуляторов, распределяет потоки энергии между устройствами.
4. Накопитель. Специальные аккумуляторные батареи для накопления сгенерированного электричества.
5. Инвертор для приведения параметров вырабатываемой энергии к сетевым стандартам.
6. Мачта, приподнимающая лопасти на определённую высоту над уровнем земли.

Мачты бывают разными: свободностоящие без растяжек, жёстко зафиксированные и поворотные на растяжках. Последние могут опускаться и подниматься для обслуживания, а также проведения ремонтно-восстановительных работ.

Под воздействием ветра лопасти, насаженные на генераторный вал, начинают вращаться, способствуя запуску ротора. В результате происходит преобразование кинетической энергии воздушных потоков в механическую, а потом и в электрическую энергию. Так выглядит сильно упрощённая схема работы ветряка

В действительности энергия от ветряной электростанции напрямую к потребителю не поступает. В системе обязательно должны быть подключены специальные приборы для преобразования электротока.

В цепи после генератора размещается контроллер. Он конвертирует переменный ток в постоянный. В таком виде электричество аккумулируется и сохраняется в батареях, а потом от них через инвертор, который трансформирует постоянный ток в переменный, энергия подаётся в частную электросеть.

Такая схема даёт возможность сгладить нестабильность напряжения, а также накапливать энергию в периоды полного отсутствия потребления. А это, в свою очередь, позволяет задействовать ветряные генераторы меньшей мощности, чем суммарная мощность бытовых электроприборов.

В ходе конвертации электротока по схеме переменный-постоянный-переменный происходят определённые потери энергии, которые составляют примерно 20%

Вместе с автономной ветряной станцией можно устанавливать и солнечные модули, и топливные генераторы.

Если задействовано сразу несколько устройств для получения электричества, схему дополняют ещё одним элементом – автоматическим выключателем (ABP). Он необходим, чтобы при отключении одного источника альтернативной энергии запускался другой – резервный.

В составе современных ветряных станций используются различные конструкции роторов – вращающихся частей. Они имеют свои преимущества и недостатки, разную эффективность и функциональные возможности. В настоящее время существует много разработок автономных систем, способных взаимодействовать с ветрами разной скорости и силы.

Есть ли выгода в использовании?

Многие остерегаются приобретать ветрогенератор, считая, что в их районе низкий ветропотенциал. Прочитав отзывы людей, которые покупали и устанавливали данную систему лет 5 назад, у большинства возникает боязнь напрасно потратить большие деньги, при этом не получить желаемой отдачи. Но тогда эти агрегаты в доступной ценовой категории были менее качественными и надежными, чем теперь.
Благодаря современным технологиям развитие альтернативной энергетики отечественными производителями достигло неплохих результатов. Можно с уверенностью сказать, что они стали более мощными, надежными, имеют сравнительно невысокую стоимость. Если предоставить человеку, установившему 4 года назад китайский ветрогенератор мощностью 1,5 кВт, продукцию отечественного производителя мощностью 3 кВт, он уже не был бы разочарован.

Для широкого использования энергии ветра существует два препятствия: непостоянство его направления и силы, а также необходимость аккумулирования энергии при отсутствии ветра или малой его мощности. Прежде всего, видимо, надо рассматривать ветрогенератор как один из путей получения дополнительной энергии, позволяющей сократить расход органического топлива.

Выгодно или нет использовать ветрогенератор во многом, конечно, зависит от КПД оборудования. Затраты средств, времени, сил для подключения следует рассчитывать каждому индивидуально.

И что мы будем иметь?

Законный вопрос. Переходим к конкретике. Допустим, что при ветре 10 м/сек ваш ветрогенератор имеет мощность 10 киловатт. Мачта высотой 10 метров, 8 аккумуляторных батарей, один инвертор на 6 киловатт. Стоимость такой электростанции – чуть меньше полумиллиона рублей.

Такой расклад возможностей установки, её цены и отдачи, конечно же, приблизительный, но близкий к реальным расценкам. И любой из нас может эти цифры изменять в ту, или в другую сторону. Например, вы сами можете решать, уменьшить или увеличить высоту мачты, количество лопастей на ветряке, мощность генератора, емкость аккумуляторов и так далее. В зависимости от уменьшения или увеличения мощности зависит и общая цена установки.

Те показатели ветрогенератора, которые приведены в первом абзаце, показывают на его способность снабжать электроэнергией и горячей водой среднее фермерское хозяйство. Если его месячная производительность достигает 1500 квт/час, то этого будет достаточно, чтобы обеспечить электроэнергией дом до 6 человек проживания, плюс работу всех коммунальных агрегатов (насосов, водонагревателей, стиральных машин, электрочайников, телевизоров).

Если вас и такие возможности не устраивают, и вы бы хотели работать ещё и сварочным аппаратом на дармовой электроэнергии, то достаточно заменить инвертор на 18 киловатт.

Изготовление и монтаж ветряка своими руками

Создать полноценно функционирующий ветрогенератор для частного дома своими руками нелегко. Каждая из частей конструкции должна выполнять свою определенную функцию. Ветряк способен преобразовывать вращательную энергию в электрическую. Если ваша система вырабатывает стабильный ток, то ее нужно подключать к аккумуляторам.

Пример изготовления турбины

Изготовление ротора вертикального ветрогенератора

Можно не применять батареи для аккумуляции энергии, но при их наличии работа будет стабильной. Обязательной частью является инвертор, который преобразует энергию в нужное напряжение 220В. Необходимо сделать небольшой флюгер с поворотным механизмом. Пропеллер крепят на мачту, потому что на высоте больше возможностей найти воздушные потоки. Опора должна быть надежной и выдерживать нагрузку от ветра.

Как соединять катушки статора

Схема многолопастного ротора

Необходимо найти и приобрести неодимовый генератор, который позволит снимать энергию ветра. Винт может быть как парусным, так и роторным. Чтобы собрать все и установить на опору, нужно сделать бетонное основание, которое будет надежно ее держать. Используя растяжки, нужно зафиксировать мачту в вертикальном положении.

Один из вариантов подготовки каркаса из шин к заливке бетона

Чтобы установка служила вам длительное время, нужно проводить техническое обслуживание и своевременно заменять износившиеся части.

Ветрогенератор с трехлопастным горизонтальным ротором

Корыстная дружба с ветром

Что бы там ни говорили, какие бы домыслы ни предъявляли, а дружба с ветром выгодна во всех отношениях. И во все времена. Скептики могут спорить до хрипоты и утверждать обратное. Это их проблемы. А реальность говорит: с ветром дела иметь стоит.

И совсем не случайно энергия, полученная при бескорыстной помощи ветра, приобретает всё большую востребованность у жителей всех республик бывшего Советского Союза. Всего один раз заплатив за ветрогенератор, вы можете долгие годы получать бесплатную электроэнергию и обеспечивать свой дом освещением, сигнализацией, смотреть телевизор и работать на компьютере.

Представьте себе такую идеальную картину. Если бы все жители бывших советских республик дружно приобрели для себя ветроустановки, то разбогатевшие энергетические компании остались бы без нижней рубашки.

И ведь монтируется ветряная электростанция очень быстро и начинает работать на ваши нужды буквально сразу же после её установки при минимальной скорости движения воздуха от трёх метров в секунду. Устанавливается она на небольшой штанге высотой около трёх метров и может выдерживать самые сильные ураганные напоры.

Вернулись деньги – пошла прибыль

Речь идёт об окупаемости. Давайте займёмся простейшей арифметикой. Соберите все квитанции об оплате за электроэнергию в течение одного года и посчитайте сколько отдали денег. Одна цифра есть. Записали? Идём дальше.

Переходя из комнаты в комнату вы тут же выключаете свет, стараясь экономить, лишний раз не включаете нагревательную батарею, хотя в комнате не совсем тепло, выключаете на ночь лампочку во дворе дома, хотя в целях безопасности её можно было бы не выключать, и так далее. Прикиньте, сколько вы могли бы потерять денег, если бы не соблюдали меры бережливости. Плюсуем к той сумме. И знаете почему? Да потому, что имея дармовую электроэнергию вы и не подумали бы выключать лампочку на ночь, или батарею в холодной квартире. У вас всё бы горело и нагревалось. Вы бы забыли об экономии.

Таким образом, за год набирается солидная сумма. Теперь те полмиллиона рублей, что составили стоимость установки, поделите на цифру, полученную от подсчёта годового расхода и вы получите количество лет, в течение которых истекает срок окупаемости. В среднем он длится от пяти до семи лет, после чего идёт бесплатное использование ветровой электроэнергии. То есть, пошла ваша прибыль.

Лопасти ротора ветрогенератора серии WH

Новейшие лопасти разработаны американскими экспертами по аэродинамике, что позволяет эффективно использовать энергию ветра. За счет аэродинамической формы лопастей достигается высокий коэффициент использования до 0,5.

Лопасти изготовлены из высокотехнологичных материалов: армированного стеклопластика или авиационного алюминиевого сплава.

Применение высокотехнологичных лопастей ротора значительно продлевает срок службы всей системы

За счет применения автоматического поиска направления ветра, и аэродинамической формы лопастей, ветротурбина работает стабильно,тихо и практически беззвучно

Какой ветряк лучше: горизонтальный или вертикальный?

ВЭУ разделяются на типы по направлению оси вращения — горизонтальные и вертикальные. Горизонтальные (крыльчатые) располагают вертикальными лопастями, которые крепятся к мачте на горизонтальной оси. Такие ветрогенераторы занимают около 90% рынка; их легко отыскать в любом каталоге. Популярность крыльчатых ветряков обуславливается их высоким КПД, простым управлением, высокой устойчивостью к ураганам и демократичной стоимостью. Их можно устанавливать на любой высоте и не бояться поломки даже во время шторма.

Вертикальные ветряки (карусельчатые) получили свое название из-за вертикальной оси вращения ротора. Они отличаются легким монтажом и стабильной работой даже при малом ветре. Карусельчатые ветрогенераторы малошумны и компактны, из-за чего их часто устанавливают для домашнего использования. Минус таких ВЭУ — меньшая эффективность (в сравнении с крыльчатыми). Вертикальный ветряк нельзя поставить на высокой мачте из-за особенностей конструкции, поэтому они хорошо работают только в ветреной местности.

Горизонтальные ВЭУ более эффективны: половина работы их лопастей происходит за счет сопротивления противоположному движению ветра. Вертикальные же ветрогенераторы из-за смены направления ветра теряют свою мощность. Горизонтальные требуют меньше места и меньших затрат, они эффективны и мощны. Низкий уровень шума делает вертикальные ВЭУ привлекательным приобретением, однако они будут целесообразной покупкой только для тех домов, которые не требуют большого количества электроэнергии и располагают накопительными аккумуляторами на случай безветренной погоды.

Для малых нужд целесообразно купить мини ветрогенератор. Эти устройства располагают мощностью до 1 кВт и используются для автономного питания системы подачи воды, небольших сельскохозяйственных ферм и снижения нагрузки на общую сеть. Такие ВЭУ часто используют на дачах для питания кухонных приборов: мини-плит, микроволновок, чайников, светильников.

Система контроля и управления серии WH

Ветряной генератор обладает истемой управления и контроля Siemens для ветроэнергетических установок 3 кВт– 50 кВт состоит из удобного понятного пользователям интерфейса Touch-Screen и позволяет управлять ветряным генератором и комплексом энергетического оборудования в ручном и автоматическом режиме.

Система предназначена для поиска оптимального направления ветра и остановки генератора в нештатных ситуациях: при низкой и критической скорости вращения, в случае перегрева, и.т.д.

Чтобы убедиться, что вся система находится в безопасности, система сброса балластной нагрузки подключена к системе ветрогенератора. Постоянный ток может быть преобразован или отдан непосредственно на аккумуляторные батареи (автономное, внесетевое использование Off-grid) или передатся в общую сеть через инвертор (сетевое, On-grid).

Некоторые формальности

Следует обратиться к местным властям и уточнить перечень требований и разрешений, которые нужно получить. Максимальная высота конструкции, которая не будет мешать полетам малой авиации, отсутствие помех для радиосвязи и телевещания, создаваемых ветрогенератором с металлическими лопастями, предельный безопасный уровень шума, а также согласие соседей на установку ветряка неподалеку от их домов.

Согласитесь — обидно будет, когда построенный своими руками и уже действующий ветряк придется демонтировать или переделывать по решению суда. Поэтому чем больше разрешений удастся собрать — тем лучше. Многих проблем удастся избежать, если оформлением разрешений на ветряк будет заниматься фирма, которая его и будет устанавливать — но это также дополнительные затраты.

Домашний ветрогенератор: в каких случаях есть смысл в установке

Стоимость возведения ВЭУ для дома или небольшого кооператива сравнительно ниже, чем у других альтернативных электрогенераторов. ВЭУ уступают в цене солнечным батареям, однако они подходят не для каждого жилища. Установка ВЭУ целесообразна в таких случаях:

• среднегодовая скорость ветра равняется или превышает 3 м/c — в противном случае много энергии от ВЭУ вы не получите;
• если на вашем участке часто отключат свет или регулярно случаются аварийные ситуации по независящим от вас причинам;
• если подключение к общей сети в вашем регионе отсутствует или стоит слишком дорого;
• для поддержания полной энергонезависимости.

Сам по себе ветрогенератор не представляет никакой опасности и никакого вреда не приносит. Вас может раздражать постоянное мелькание лопастей и производимый ими шум. Но проблема исчезает, если вы устанавливаете ВЭУ на северной стороне своего участка чуть поодаль от дома. В остальном ветроэнергетическая установка — выгодное приобретение. Давайте разберемся, какой ветрогенератор лучше и почему.

Оптимальные режимы использования

Ветер дует неравномерно, и повышенная генерация электроэнергии с его помощью редко будет совпадать с периодами максимального потребления в доме. Поэтому желательно чтобы у вас была возможность обеспечить необходимую нагрузку и использовать всю лишнюю наработанную ветрогенератором электроэнергию — на подогрев воды в бойлере, дополняющие систему отопления электронагреватели внутри дома, насос в колодце, качающий воду в бак на крыше, или же на еще более экзотичные задачи вроде подзарядки аккумуляторов электромобиля — все они должны включаться автоматически при сильном ветре и при маленьком общем потреблении.

Вообще, в условиях российского климата с длинной холодной зимой и относительно небольшими скоростями ветра наиболее энергоэффективной и дешевой представляется схема из ветрогенератора с вертикальной осью вращения, установленного на уровне грунта либо на небольшой мачте в 5-10 м высотой, поднимающей его над крышей дома и кронами плодовых деревьев. Ветряк напрямую подключается к отдельному электронагревателю и бойлеру внутри помещения, без преобразователей тока и аккумуляторов.

Такую схему вполне реально реализовать своими руками, не привлекая монтажников. В этом случае ветрогенератор вырабатывает по сути тепло для обогрева дома, который, в свою очередь, служит безразмерным тепловым аккумулятором и позволяет не слишком беспокоиться из-за нерегулярных перепадов силы ветра, полностью используя всю наработанную ветрогенератором электроэнергию. Причем такая система получается саморегулируемой — сильный ветер быстрее охлаждает дом, но одновременно он же дает возможность тандему из ветрогенератора и электронагревателя лучше его отапливать изнутри.

Опорные мачты

Опорная мачта не только держит ветряной генератор. Высота мачты определяет, сколько электроэнергии выработает ветроустановка. Обычно, чем выше мачта, тем больше скорость ветра. Качество опорной мачты также имеет большое значение для эксплуатации всей системы.

При инженерных расчетах сопротивления конструкции мачт ветрам использовались характеристики наиболее ветреных районов нашей планеты.

Мы производим три основных типа: опорная мачта на растяжках, свободностоящая башня, свободностоящая башня с гидроприводом.

Гидравлическая технология опорных мачт применяется при монтаже и обслуживании, для автоматического подъема и опускания во время установки и эксплуатации ветровых турбин.

При использовании гидравлического оборудования может вообще не потребоваться кран, стоимость установки и обслуживания значительно уменьшается. Кроме того, гидравлическое оборудование можно использовать повторно, что дает практические удобства и является более экономически выгодным.

Как решить проблему окупаемости

Вопрос вопросов. Он самый ходовой и актуальный был, есть и будет. Особенно для жителей средней полосы России, где не настолько сильные ветры. Как при таких условиях выбрать оптимальный ветрогенератор, чтобы не прогореть и быстро окупить его стоимость?

Существует два направления решения проблемы:

1. Снижение до минимума всяческих затрат в ходе эксплуатации ветряной электростанции;
2. И увеличение её производительности.

Первый выход найден и он до обидного простой, как пареная репа. Специалисты советуют вместо одного мощного ветрогенератора устанавливать несколько малых ветряков, которые начинают работать при самых слабых дуновениях ветерка, так как имеют лёгкие и податливые лопасти. Для малых установок не требуется заливать бетоном большие фундаменты и они монтируются несколькими рабочими, а не бригадами специалистов с использованием различной техники.

И второй выход решения проблемы – устанавливать вместо горизонтальных вертикальные ветрогенераторы. Они наиболее чувствительны к «дыханию» ветров, не требуют особого ухода при эксплуатации и готовы работать на небольшой высоте от поверхности.

Считаем. При среднегодовой скорости движения воздушных масс в средней полосе России 4 м/сек промышленный горизонтальный ветряк при номинальной мощности 10 киловатт за месяц выдаст около 800 квт/час. Для того, чтобы сравняться с ним, потребуется семь малых бытовых вертикальных ветряков, которые неприхотливы в работе и просты при их установке.

Какую мощность можно с них получать? По реальным наблюдениям и расчетам каждая даёт примерно 20-40 ватт с квадратного метра ветряка. То есть, существует возможность твёрдо рассчитывать на получение стабильной мощности 140 – 280 ватт. Значит, на энергоёмкие приборы и потребители, такие, как электроплита, сауна, мощности не хватит. Зато вполне по силам зарядка аккумулятора, питание телевизора, компьютера, освещение. А при грамотном хранении и накоплении энергии можно запускать водяной насос и отопление дома.

Так что, использование ветряных мини-электростанций в средней полосе России вполне правомерно и экономически выгодно.

В следующем видео эксперты обсуждают стоимость и перспективность использования ветрогенераторов:

Выводы и полезное видео по теме

Перспективы использования ветроэнергетических установок:

Принцип функционирования современных ветровых турбин. Как энергия ветра преобразуется в электричество:

Даже сегодня использование ветрогенераторов требует постоянного развития. Возможности и долгосрочные перспективы этого альтернативного способа выработки электроэнергии многообещающие. Однако нужны определённые меры как со стороны производителей оборудования, так и от администраций населённых пунктов.

Установка малых ветряных генераторов для частных домохозяйств проблему энергоснабжения в регионах полностью не решит. Но для отдельных владельцев участков данный вариант может стать выходом из положения.

Расскажите о собственном опыте в выборе или установке ветряка на загородном участке. Пишите, пожалуйста, комментарии, размещайте фото и задавайте вопросы в расположенном ниже блоке. Делитесь технологическими тонкостями и полезными сведениями, которые пригодятся посетителям сайта.

Самодельные ветряки схемы. Вертикальный ветряк своими руками: процесс сборки. По номиналу генерируемого напряжения

Цены на электроэнергию неуклонно растут. Чтобы ваша жизнь была комфортной как жарким летом, так и морозной зимой, следует или потратить немало денег на электроэнергию, или искать альтернативный источник энергии. В развитых странах уже давно используют солнечную энергию, водную и ветровую. Это природный источник питания, за который вам не придется платить. Довольно популярным способом получать энергию является ветряк, использующий ветер для получения электричества – ветрогенератор.

Россия довольно большая страна с равнинными территориями. Несмотря на то что во многих местах преимущественно медленные ветры, есть регионы, сильно обдуваемые мощными потоками воздуха. Так почему бы не использовать в хозяйстве это преимущество? Все что требуется – потратить время и средства, чтобы сделать самодельный ветрогенератор. Ветряк полностью окупит себя всего за несколько месяцев. Мы рассмотрим 2 вида ветрогенераторов, которые можно сделать своими руками.

Ветрогенератор роторного типа

Для начала мы рассмотрим, как сделать несложную конструкцию роторного вертогенератора. С простого начинать легче, и вы поймете принцип работы. Этот тип ветрогенератора подойдет для владельцев небольшого садового домика. Использовать сделанный ветряк для большого коттеджа не получится, ввиду маломощности ветрогенератора.

Но ветряк легко справиться с тем, чтобы вечером обеспечить светом хозяйственные помещения, осветить садовую дорожку крыльцо и т. д. Давайте подробно рассмотрим, как сделать такой ветрогенератор своими руками.

Преимущества и недостатки роторного ветрогенератора

Когда ветрогенератор сделать как надо, он будет функционировать без каких-либо ошибок. С аккумулятором на 75А и с хорошим инвертером на 1000 W, ветряк без проблем будет обеспечивать светом улицу, площадку дома, питать защитную сигнализацию, видеонаблюдение и т. д.

Ветрогенераторы такого типа имеют следующие преимущества:

• простота монтажа;
• небольшая себестоимость;
• экономичность;
• податливость к ремонту;
• не привередлив к условиям функционирования;
• надежность и бесшумность работы.

Минусов ветрогенератора несколько:

• небольшая производительность ветрогенератора;
• полная зависимость ветряка от ветра;
• лопасти может сорвать воздушный поток.

Подготовка материалов для ветрогенератора

Первым делом нужно собрать все расходники и детали для ветряка. Сделанный вами ветрогенератор будет выдавать мощность не более 1,5 КВт. Чтобы сделать агрегат вам нужно иметь:

1. Автомобильный генератор на 12 В.
2. Гелиевый или кислотный аккумулятор на 12 В.
3. Специальный преобразователь с 12 В на 220 В и с 700 Вт на 1500 Вт.
4. Большую емкость из нержавейки или алюминия: ведро или кастрюля.
5. Простой вольтметр.
6. Болты, шайбы и гайки.
7. Реле зарядки аккумулятора от автомобиля и контрольной лампочки заряда.
8. Провода с разным сечением (2,5 мм 2 и 4 мм 2).
9. Хомуты, фиксирующие ветрогенератор.
10. Выключатель «кнопка» полугерметичный, на 12 В.

Кроме того, запаситесь такими инструментами:

• болгаркой или ножницами по металлу;
• рулеткой;
• строительным карандашом или маркером;
• отверткой, дрелью, кусачками и сверлом.

Конструкторские работы ветрогенератора

Работа заключается в изготовлении ротора и переделывания шкива генератора. Этапы следующие:

1. Подготовьте ведро или кастрюлю.
2. При помощи рулетки и маркера сделайте разметку, разделив емкость на 4 одинаковые части.
3. Теперь нужно вырезать лопасти.

Обратите внимание! Работая ножницами по металлу, необходимо вырезать под них отверстие. Если же ведро сделано не из покрашенной жести или оцинковки, то можно использовать болгарку.

1. Снизу ведра и в шкиве пометьте место, где будут отверстия. В них ввинчиваются болты. Не торопитесь, сделайте все ровно, так как при вращении может возникнуть дисбаланс. После чего сделайте отверстия.
2. Теперь отогните лопасти. Только не забудьте учесть, в каком направлении крутится генератор.
3. Угол изгиба лопасти влияет на площадь, которую будет встречать ветер. Это напрямую влияет на скорость и частоту оборотов ветряка.
4. При помощи болтов, закрепите ведро на шкиве.
5. Установите свой ветрогенератор на мачту, закрепив его хомутами.
6. Осталось подсоединить провода и собрать цепь.
7. На мачте зафиксируйте провода, чтобы они не болтались.

Для подсоединения аккумулятора возьмите провода, сечение которых 4 мм 2 . Рекомендуемый размер – не больше 1 м. А благодаря проводам с 2,5 мм 2 подключите свет и приборы. Не забудьте установить инвертер (преобразователь). Подключите прибор в сеть к контактам №7 и №8, показанным на схеме ниже. Пользуйтесь проводами 4 мм 2 .

Вот и все, теперь ваш ветрогенератор готов к работе. Не может не радовать то, что он сделанный своими руками.

Ветрогенератор аксиальной конструкции на магнитах

В основе такого ветряка на 220в, лежит ступица от легковой машины, имеющая тормозные диски. Если деталь не новая, разберите ее проверьте и смажьте подшипники, а также счистите ржавчину.

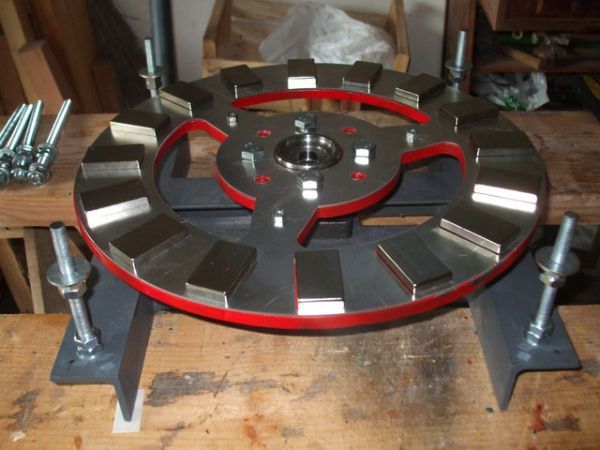

Распределяем и закрепляем магниты

Для начала нужно наклеить магниты на диск ротора. При этом используемые магниты не обычные, а специальные неодимовые магниты. Они значительно мощнее. Потребуется 20 магнитов, размер которых 25 на 8 мм. Магниты размещаются с чередованием полюсов. Для правильного расположения сделайте шаблон, как показано на фото ниже.

Совет! По возможности используйте для ветрогенератора не круглые магниты, а прямоугольные. У них магнитное поле сосредотачивается не в центре, а по длине.

Чтобы закрепить магниты на диске, пользуйтесь силикатным клеем. А для прочности в конце можно залить магниты эпоксидной смолой. Во избежание протекания смолы, сделайте пластилиновые бордюры или обмотайте скотчем диск.

Обратите внимание! Чтобы не перепутать где какой полюс у магнита, можете пометить их «+» или «–». Чтобы определить это – поднесите один магнит к другому. Поверхности магнита, которые притягиваются, имеют «+». Если магнит отталкивается, он имеет полюс «–».

Трехфазный и однофазный генератор для ветрогенератора

Если сравнивать их, то прибор с одной фазой хуже, ведь при нагрузке он вибрирует за счет разницы в амплитуде тока. А она появляется из-за непостоянности тока. В трехфазных изделиях этот эффект отсутствует. Их мощность всегда одинаковая. Все дело в том, что одна фаза компенсирует другую и наоборот, если в одной фазе ток пропадет, то в другой он будет увеличиваться.

Что получается в итоге? А то, что трехфазные генераторы имеют отдачу на 50% больше, чем однофазные. Кроме того, радует и отсутствие вибрации, которая может раздражать и влиять на комфортность. Работая под большой нагрузкой, статор не будет гудеть. Если же вам шум не мешает, и вы решили использовать однофазный генератор, будьте готовыми к тому, что вибрация негативно скажется на работе ветрогенератора. Срок его эксплуатации будет меньшим.

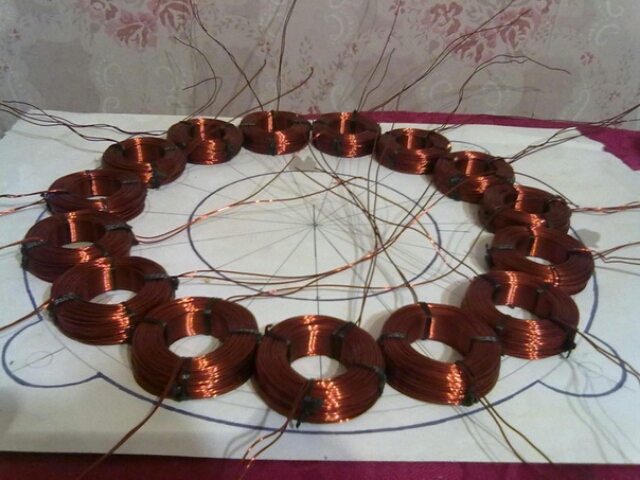

Наматываем катушки

Очень быстроходным ветрогенератор назвать нельзя. Требуется сделать все так, чтобы аккумулятор на 12 В заражался от 100–140 об./мин. С такими первоначальными данными, все количество витков в катушках должно быть равно 1000–1200. Но как узнать, сколько витков приходится на 1 катушку? Все просто: эта цифра делится на количество катушек.

Если вы хотите, чтобы ветрогенератор при низких оборотах выдавал больше мощности, требуется сделать больше полюсов. В таком случае в катушке частота колебания тока увеличится. Чтобы уменьшить сопротивление и увеличить сопротивление тока, рекомендуем наматывать на катушки толстый провод. Учитывайте и то, что при сильном напряжении сопротивление обмотки может «съесть» ток.

Обратите внимание, что число и толщина магнитов, которые закреплены на дисках, определяют рабочие параметры генератора. Чтобы выяснить, какую мощность может выдавать ветрогенератор, намотайте одну катушку и прокрутите генератор. Измеряйте напряжение на некоторых оборотах без нагрузки. К примеру, за 200 об./мин вы получили силу тока в 30 В с сопротивлением в 3 Ом. Отнимите от этих 30 В 12 В (напряжение аккумулятора). Теперь разделите число, которое получились на 3 Ом. Выглядит все так:

В итоге получилось 6 А. Именно они пойдут в аккумулятор. Понятно, что на практике будет немного меньше из-за потерь в проводах.

Катушки лучше делайте вытянутой формы. Тогда медь в секторе выйдет больше, а витки будут прямыми. Диаметр отверстия внутри катушки должен быть равен размеру магнитов или немного превышать его.

Обратите внимание! Толщина статора должна быть такой же, как и толщина магнитов.

Формой для статора может быть фанера. Но сектора для катушек можно разместить и на бумаге, сделав пластилиновый бордюр. Катушки нужно закрепить так, чтобы они не двигались, а концы фаз выведите наружу. Все провода соедините звездой или треугольником. Осталось протестировать ветрогенератор, вращая его рукой.

Делаем винт и мачту для ветрогенератора

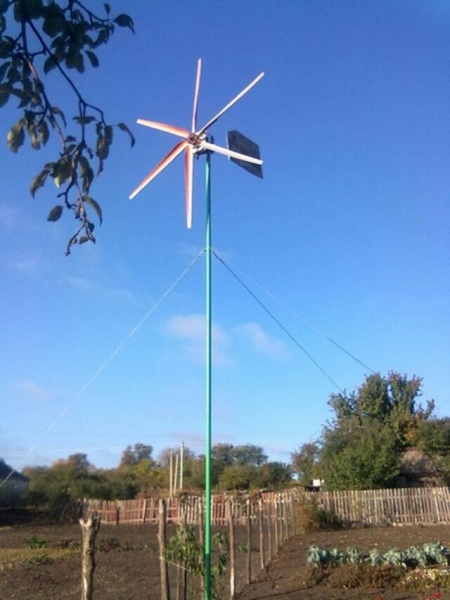

Мачта для верогенератора должна быть высокой, от 8 до 12 м. Основание нужно забетонировать. Крепление лучше сделать такое, чтобы труба легко поднималась и опускалась лебедкой. Сверху на трубу будет крепиться винт ветрогенератора.

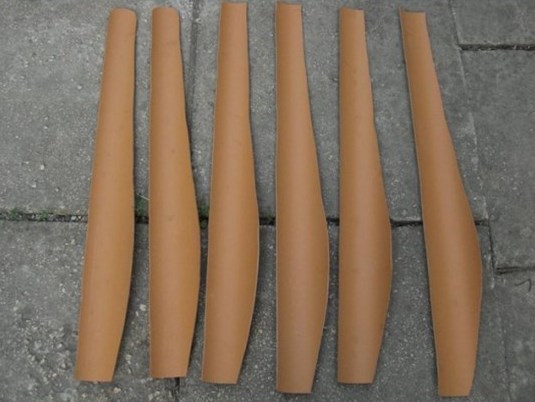

Вы можете сделать его из пластиковой трубы Ø160 мм. Из нее вырежьте винт с шестью лопастями, длиною 2 м.

Чтобы увести винт от сильного порыва ветра сделайте складывающийся хвост. В результате вся энергия, которую выработает ветрогенератор, сможет накапливаться в аккумуляторе.

Вот и все, вы знаете, как сделать ветрогенератор на магнитах. Теперь вы можете пользоваться электроэнергией, выработанной таким ветрогенератором, экономя свои средства. Все ваши усилия вознаградятся.

Заключение

Из этой статьи вы узнали, как сделать ветрогенератор своими руками, да не один, а двух видов. Именно такие ветрогенераторы любят и используют для загородных домов владельцы. Как видите, каждый ветрогенератор хорош в чем-то своем и сделать его не тяжело.

Если вы живете в районе с сильными ветрами, то увидите, насколько меньшими стали счета за электроэнергию, благодаря ветрогенератору. Такой ветряк в хозяйстве никогда не будет лишним. Дополнительно предлагаем вам посмотреть видео, как сделать такой ветрогенератор.

Альтернативная энергия на сегодняшний день развивается очень быстрыми темпами. Например, вертикально-осевой ветрогенератор уже не является новинкой. В скором будущем возобновляемые источники могут существенно заменить стандартные станции. Они обладают большим количеством преимуществ. Например, вертикальный ветрогенератор своими руками сделать несложно, он стоит не очень дорого. Тем более что для его производства вы можете использовать подручные материалы. Что касается установки такого агрегата, то тут уже следует подумать, где ее выполнить. Возможно, в вашем случае монтаж конструкции будет нецелесообразен.

Что представляет собой изделие?

Представленная конструкция — это специальный генератор для выработки электрической энергии при помощи перемещения воздушных потоков (ветра). По внешнему виду устройство напоминает обычную мельницу с лопастями и высокой мачтой, в основании которой находится сам генератор. Естественно, такой аппарат должен быть не только правильно сконструирован, но и верно оборудован.

Движение «крыльев» обеспечивается ветром, поэтому источник энергии возобновляемый. Чем выше мачта, тем выработка электроэнергии будет стабильнее и выше. Естественно, для изготовления такого устройства потребуются определенные материалы и приборы для конвертации переменного тока в постоянный. Как же вы можете сделать вертикальный ветрогенератор своими руками, вы узнаете позже. Главное – запастись терпением и желанием поработать.

Сферы применения конструкции

В основном такой агрегат устанавливается во время строительства электростанций. Однако иногда экономные хозяева применяют его в домашних условиях. Использовать данный аппарат можно и в городе, и в деревне. Для того чтобы соорудить целую электростанцию, потребуется достаточно большая площадь и множество ветряков.

Выработанная таким способом энергия может поступать для удовлетворения нужд частных потребителей или же промышленности. Естественно, в последнем случае нужно обдумать экономическую обоснованность применения такого источника электричества.

Преимущества аппарата

Перед тем как сделать вертикальный ветрогенератор своими руками, необходимо обязательно выяснить его достоинства. Среди них присутствуют такие:

Небольшие эксплуатационные расходы, простота монтажа и обслуживания. Все это вы можете делать собственноручно. Для этого вам не потребуется много времени или средств.

Вы можете сконструировать вертикальный ветрогенератор своими руками.

Быстрый монтаж. Главное, чтобы аппарат был зафиксирован прочно, чтобы сила ветра не сломала его.

Безопасность для внешней среды, так как выработка такой энергии не сопровождается вредными выбросами и не требует захоронения отработанных материалов. Кроме того, источник является возобновляемым, поэтому вам не следует бояться того, что ресурсы закончатся.

Возможность применения достаточно больших площадей, занятых под подобную электростанцию, для выращивания сельскохозяйственной продукции.

Экономия средств. Во-первых, стоимость такой электроэнергии не зависит от курса доллара или рыночных цен на стандартное топливо. Во-вторых, вам не нужно добывать и перерабатывать исходное сырье. В-третьих, конструкция устанавливается вблизи потребителя, поэтому отсутствуют дополнительные затраты на транспортировку электричества. Кроме того, ветер не нужно покупать у других стран, которые могут взвинтить цену.

Недостатки устройства

Перед тем как сделать ветрогенератор, нужно также рассмотреть все те минусы, которые сопровождают его использование:

Немалая стоимость конструкции, которая производилась промышленно. Этот недостаток легко устраним, так как вы можете соорудить мачту и лопасти из подручных средств. Естественно, качество результата в обоих случаях может быть разным. Поэтому стоит определиться, сможете ли вы сконструировать агрегат самостоятельно.

Низкая распространенность изделий, что порождает немало домыслов касательно их работы и эффективности.

Конструкция издает достаточно высокий уровень шума, а также может влиять на качество передачи телевизионных или радиосигналов. Многое зависит и от того, на какой удаленности от дома ветряк находится.

Ветер — это нестабильный источник энергии, так как погода может быть тихой. В этом случае генератор будет просто бесполезен.

Единственным негативным влиянием для окружающей среды является то, что в лопасти могут попадать и гибнуть птицы.

В некоторых случаях при установке ветряка страдает эстетический вид ландшафта, хотя для минималистов это не проблема.

Для установки электростанции потребуется немалая территория.

Классификация агрегатов

Перед тем как сделать ветрогенератор, следует разобраться в том, каким он бывает. Можно выделить следующие типы конструкций:

1. С цилиндрическими лопастями. Такой агрегат обладает высоким крутящим моментом, хотя и достаточно большой по размеру. Недостатком устройства считается не слишком хорошая продуктивность. Кроме того, такой аппарат достаточно тяжел.

2. Вертикально-осевые. Они обладают большим количеством лопастей, которые располагаются вертикально к поверхности земли, при этом они параллельны к мачте. Такие аппараты производительны и эффективны, однако стоят они достаточно дорого.

3. Геликоидный роторный ветрогенератор. Его особенностью является форма лопастей: они изогнутые по диагонали. Благодаря этому они вращаются равномерно. Минусом такой установки является высокая ее стоимость, а также сильный шум. Соорудить лопасти вертикального ветрогенератора такого вида самостоятельно очень трудно, так как для этого требуется специальное оборудование.

4. Многолопастные. Они достаточно эффективны в выработке энергии, однако стоят дорого. Они обладают двумя рядами лопастей и внушительными размерами.

Ветрогенератор, фото которого вы можете видеть в статье, является достаточно хорошим производителем энергии, если правильно подобрать его конструкцию.

Можно ли сделать аппарат самостоятельно?

Естественно, множество мастеров интересуются тем, можно ли соорудить такую конструкцию собственными руками. Конечно, можно. Для начала следует определиться с типом изделия, а также с инструментами, которые вы будете использовать, и соответствующими материалами.

Следует учесть, что самодельный вертикальный ветрогенератор вы можете собрать из того, что у вас есть под руками. Например, старого газового баллона или металлической бочки. А еще у вас есть возможность применить старые стальные листы или даже ткань. Все зависит от того, какой именно аппарат вы хотите соорудить.

Какие материалы нужны для работы?

Итак, перед тем как сделать ветряк своими руками, рассмотрим вопрос о том, из чего вы будете его сооружать. Вам понадобятся такие материалы:

1. Листы фанеры (ее толщина зависит от высоты конструкции, а также от количества лопастей и может составлять 0,5-1 см). Именно из этого материала чаще всего выполняется та часть установки, которая будет вертеться.

2. Тонкая листовая сталь, дюралюминий, гибкий пластик (можно также применить стеклопластик и ткань, но последний вариант будет наименее надежным).

3. Прочный металлический стержень, диаметр которого должен быть не менее 10 мм. Высота его при этом составляет около 60-70 см. Этот стержень буде основание вертушки.

4. Крепежные элементы (гайки, болты, заклепки).

5. Деревянные бруски или металлические уголки для фиксации конструкции в вертикальном положении.

В принципе, это основной перечень материалов, необходимых для работы. В процессе выполнения действия могут понадобиться некоторые другие заготовки.

Необходимые инструменты

Прежде чем сделать ветряк своими руками, следует собрать то, чем вы будете работать. Вам обязательно понадобятся такие инструменты:

Электродрель и сверла к ней.

Ножницы по металлу.

Электрический лобзик с полотнами для дерева и стали.

Гаечные ключи или заклепыватель.

Лопата и другие инструменты для земляных работ (если конструкция будет фиксироваться на грунте).

Линейка, карандаш, циркуль.

Кроме этого нужна схема ветрогенератора, однако ее найти уже не трудно. Можно даже сделать самому, однако для этого понадобится производить некоторые расчеты.

Особенности изготовления лопастей

Когда схема ветрогенератора уже готова, можно приступать к его изготовлению. Для начала приступим к производству вращающейся части. Лопасти вертикального ветрогенератора изготавливаются из фанеры. Перед их вырезанием постарайтесь начертить картонный шаблон. Для этого используйте карандаш, линейку и циркуль. Длина лопасти для ветрогенератора составляет 19 см, а ширина у края — 9 см. Вырезать нужно будет 6 деталей, которые потом будут соединяться попарно. Форма лопастей каплеобразная.

Для вырезания заготовкой используйте лобзик. Срез должен быть аккуратным и ровным. Для соединения деталей и образования крыльев понадобятся деревянные планки, длиной 53 см.

Лопасти вертикального генератора должны находиться под углом. Обычно он составляет 9 градусов к центру вертушки. Естественно, этот показатель можно отрегулировать уже после того, как конструкция будет полностью сделана. Далее лопасти следует собрать и прикрепить к соединительным планкам. В этом случае в качестве крепежей применяются саморезы. Просверливать дырку нужно сквозь детали и планку одновременно. При надобности можно использовать клей. Кроме того, планки не должны выходить за кромки деталей. Старайтесь их максимально выровнять. От этого будет зависеть качество конструкции.

Далее лопасти для ветрогенератора и все деревянные части следует обернуть металлом. Это нужно для того, чтобы древесина не портилась под воздействием внешних условий (дождя, снега). для закрепления металла можно использовать заклепки или болты.

Теперь можно складывать вертикально-осевой генератор.

Особенности изготовления и сборки всей конструкции

Приступим к закреплению крыльев на центральную ось (стальной стержень). Для этого используются круги, вырезанные из фанеры. Для того чтобы их правильно начертить, применяйте транспортир. Диаметр этих кругов составляет 20 см при толщине диска 1 см. В их центре необходимо сделать отверстие, в которое можно будет продеть стержень.

Далее готовые крылья следует прикрепить к оси. Для этого с обеих сторон стержня необходимо накрутить 2 гайки на расстоянии 6 см от краев. Далее на него надеваются круги и тоже прикручиваются гайкой. Диски должны быть зафиксированы достаточно плотно. Что касается крыльев, то они должны быть затянуты не очень свободно, но обязаны иметь возможность вращаться. Естественно, на этом этапе сборки нужно выставить правильный угол поворота лопастей.

В принципе, самодельный вертикальный ветрогенератор уже практически готов. Нужно только еще сделать раму-стойку, на которой он будет крепиться и свободно вращаться. Для ее изготовления можно взять металлические уголки необходимой высоты. Естественно, вы можете применить и деревянные брусья. Учтите, что сила ветра может быть большой, поэтому нужно постараться обеспечить максимальную устойчивость рамы. Перед подключением всех остальных приборов ветряк нужно проверить и внести необходимые поправки.

Учтите, что шаг ротора может быть динамическим или статическим. В первом случае диапазон рабочих скоростей более высокий. Однако его придется оснащать лопастями особой формы. Это достаточно дорого и технологически сложно. При статическом шаге ротора вы имеете только одну определенную скорость. Быстрее ветряк крутиться уже не может. Хотя в этом случае надежность аппарата более высокая, а частота поломок уменьшается.

Кроме того, при вращении ветряка необходимо обеспечить балансировку конструкции. Таким способом вы сможете сохранить ее целостность. Кроме того, ветер может быть очень сильным, и обороты придется снижать. Для этого применяется специальный центробежный регулятор. Он замедляет ход лопастей, если он превышает позволенную норму. Если же ветер слабый, то эффективность агрегата можно повысить при помощи цепного механизма.

Вертикальный ветрогенератор, цена которого составляет около 200-300 долларов и выше, можно сделать самостоятельно. Для выработки электричества к ветряку можно подсоединить обычное автомобильное устройство. Небольшого генератора вам вполне достаточно, чтобы обеспечить свет в доме, подключить зарядные устройства, запитать ноутбук или другие небольшие приборы. Кроме того, вам понадобится еще и преобразователь, который будет превращать постоянный ток в переменный. А еще необходим стабилизатор напряжения, который будет делать работу мини-станции безопасной.

Вот и все особенности строительства самодельной установки по выработке электричества за счет движения ветра. Удачи!

Как сделать вертикальный ветрогенератор

Ветрогенераторы подразделяются по типу размещения вращающейся оси (ротора) на вертикальные и горизонтальные. Конструкцию ветрогенератора с горизонтальным ротором мы рассматривали в прошлой статье, теперь поговорим о ветрогенераторе с вертикальным ротором.

Прежде всего, рассмотрим преимущества и недостатки вертикального ветряка.

Низкий уровень шума – ветровое, колесо практически не издаёт шум и не мешает, нет характерного свиста винта.

Простота конструкции – сделать такой ветрогенератор и установить не составит особой сложности.

Надёжная конструкция – все узлы компактны, удобны в обслуживании.

Основным недостатком конструкции ветрогенератора с вертикальным ротором являются его низкие обороты, такой ветряк нужно устанавливать в местности с преобладающей скоростью ветра более 4 м/с.

Практически нет защиты от ураганного ветра – если в горизонтальном ветряке при урагане автоматически срабатывает складывающийся хвостовик который поворачивает ветроколесо, то в такой конструкции нужно вручную заклинивать ротор, как вариант замыкать контакты на выходе из катушек.

Как сделать вертикальный ветрогенератор.

Прежде всего, ели вы решили изготовить ветряк с вертикальной осью нужно определиться с генератором.

Поскольку вертикальный ветрогенератор низкооборотный, то соответственно понадобится генератор способный выдавать зарядку на аккумулятор при достаточно низких оборотах.

Автомобильный генератор для этой конструкции не совсем подходит, так как он выдаёт зарядный ток при оборотах более 1000 об/мин. Для автомобильного генератора нужно использовать шкив с передаточным числом 4 – 5 и доработать сам генератор.

В качестве генератора практичней использовать аксиальный генератор, его можно изготовить самостоятельно, процесс изготовления описан в этой статье.

Схема аксиального генератора для ветрогенератора.

Изготовление ветроколеса для вертикального ветряка.

Ветроколесо (турбина) состоит из двух опор верхней и нижней, а также из лопастей.

Ветроколесо изготовляется из листов алюминия или нержавейки, также ветроколесо можно вырезать из тонкостенной бочки. Высота ветроколеса должна быть не менее 1 метра.

В этом ветроколесе угол изгиба лопастей задаёт скорость вращения ротора, чем больше изгиб, тем больше скорость вращения.

Ветроколесо крепится болтами сразу к шкиву генератора.

Схема подключения ветогенератора.

Генератор подключается к контроллеру, тот в свою очередь к аккумулятору. В качестве накопителя энергии практичней использовать автомобильный аккумулятор. Поскольку бытовые приборы работают от переменного тока, нам понадобится инвертор для преобразования постоянного тока 12 V в переменный 220V.

Вертикальный ветряк своими руками (5 кВт)

Деятельность как отдельных людей, так и всего нынешнего человечества практически невозможна без электроэнергии. К сожалению, быстро увеличивающийся объем потребления нефти и газа, угля и торфа ведет к уменьшению запасов этих ресурсов на планете. Что же возможно сделать, пока все это еще есть у землян? Согласно выводам специалистов, именно развитием энергетических комплексов можно решить проблемы мировых экономических и финансовых кризисов. Поэтому наиболее актуальными становятся поиск и использование бестопливных источников энергии.

Возобновляемая, экологическая, «зеленая9raquo;

Возможно, не стоит напоминать, что все новое – это хорошо забытое старое. Силу течения реки и скорость ветра люди научились применять для получения механической энергии очень давно. Солнце нагревает нам воду и двигает автомобили, питает космические корабли. Колеса, установленные в руслах ручьев и небольших рек, подавали воду на поля еще в Средние века. Одна ветряная мельница могла обеспечить мукой несколько окрестных деревень.

В настоящий момент нас интересует простой вопрос: как обеспечить свое жилище дешевым светом и теплом, как сделать ветряк своими руками? 5 кВт-ной мощности или чуть менее, главное, чтобы можно было снабдить свое жилище током для работы электроприборов.

Интересно, что в мире существует классификация зданий по уровню ресурсоэффективности:

• обычные, построенные до 1980-1995 гг.;
• с низким и ультранизким уровнем энергопотребления – до 45-90 кВч на 1 кВ/м;
• пассивные и энергонезависимые, получающие ток из возобновляющихся источников (например, установив ветрогенератор роторный (5 кВт) своими руками или систему солнечных панелей, можно решить эту задачу);
• энергоактивные здания, вырабатывающие электричества больше, чем им требуется, получают деньги, отдавая ее через сеть другим потребителям.

Получается, что собственные, домашние мини-станции, установленные на крышах и во дворах, могут со временем составить своеобразную конкуренцию крупным поставщикам тока. Да и правительства разных стран всячески поощряют создание и активное использование альтернативных источников энергии.

Как определить рентабельность собственной электростанции

Исследователи доказали, что резервные возможности ветров намного больше всех накопившихся многовековых топливных запасов. Среди способов получения энергии из возобновляемых источников ветрякам отведено особое место, так как их изготовление проще, чем создание солнцеулавливающих панелей. По сути, ветрогенератор на 5 кВт своими руками можно собрать, имея нужные составляющие, среди которых магниты, медная проволока, фанера и металл для лопастей.

Знатоки утверждают, что производительной и, соответственно, выгодной может стать конструкция не только правильной формы, но и построенная в правильном месте. Это значит, что необходимо учитывать наличие, постоянство и даже скорость воздушных потоков в каждом отдельном случае и даже в конкретном регионе. Если в местности периодически наступают штили, спокойные и безветренные дни, устройство мачты с генератором не принесет никакой пользы.

Прежде чем начинать делать ветряк своими руками (5 кВт), необходимо продумать его модель и вид. Не стоит ожидать от слабой конструкции большого выхода энергии. И наоборот, когда нужно запитать только пару лампочек на даче, нет смысла строить огромный ветряк своими руками. 5 кВт – мощность, достаточная для обеспечения электроэнергией практически всей системы освещения и домашних приборов. Будет постоянный ветер – будет и свет.

Как сделать ветрогенератор своими руками: последовательность действий

На выбранном для высокой мачты месте укрепляют сам ветряк с присоединенным к нему генератором. Вырабатываемая энергия по проводам поступает к нужному помещению. Считается, что чем выше конструкция мачты, больше диаметр ветряного колеса и сильнее воздушный поток, тем выше КПД всего устройства. На деле все не совсем так:

• например, сильный ураган может запросто поломать лопасти;
• некоторые модели можно установить на крыше обычного дома;
• правильно выбранная турбина легко запускается и отлично работает даже при ветре с очень слабой скоростью.

Основные виды ветряков

Классическими считаются конструкции с горизонтальным размещением оси вращения ротора. Обычно они имеют 2-3 лопасти и устанавливаются на большой высоте от земли. Наибольшая эффективность такой установки проявляется при воздушном потоке постоянного направления и его скорости в 10 м/с. Существенным недостатком этой лопастной конструкции является сбой вращения лопастей при часто меняющемся, порывистом направлении ветра. Это приводит либо к непродуктивной работе, либо к разрушению всей установки. Чтобы запустить такой генератор после остановки, необходима принудительная начальная раскрутка лопастей. Кроме того, при активном вращении лопасти издают специфические, неприятные человеческому уху звуки.

Вертикальный ветрогенератор («Волчок9raquo; 5 кВт или другой) имеет иное размещение ротора. Н-образными или бочкообразными турбинами захватывается ветер любого направления. Эти конструкции имеют меньшие размеры, запускаются даже при самых слабых воздушных потоках (при 1,5-3 м/с), не требуют высоких мачт, их можно использовать даже в городских условиях. Кроме того, номинальной мощности ветряки, своими руками (5 кВт — это реально) собранные, достигают при ветре в 3-4 м/с.

Паруса не на кораблях, а на суше

Одним из популярных направлений в ветроэнергетике сейчас стало создание горизонтального генератора с мягкими лопастями. Основным отличием является как материал изготовления, так и сама форма: созданные ветряки своими руками (5 кВт, парусный тип) имеют 4-6 треугольных тканевых лопастей. Притом, в отличие от традиционных конструкций, их сечение увеличивается в направлении от центра к периферии. Эта особенность позволяет не только «поймать9raquo; слабый ветер, но и избежать потерь при ураганном воздушном потоке.

Плюсами парусников можно назвать следующие показатели:

• большая мощность при медленном вращении;
• самостоятельная ориентировка и подстройка под любой ветер;
• высокая флюгерность и малая инерция;
• отсутствие необходимости принудительного раскручивания колеса;
• совершенно беззвучное вращение даже при больших оборотах;
• отсутствие вибраций и звуковых возмущений;
• относительная дешевизна конструкции.

Ветряки своими руками

5 кВт необходимой электроэнергии можно получить несколькими способами:

• построить простейшую роторную конструкцию;
• собрать комплекс из нескольких последовательно расположенных на одной оси парусных колес;
• использовать аксильную конструкцию с неодимовыми магнитами.

Важно помнить, что мощность ветряного колеса пропорциональна произведению кубического значения скорости ветра на ометаемую площадь турбины. Итак, как сделать ветрогенератор на 5 кВт? Инструкция далее.

За основу можно взять автомобильную ступицу и тормозные диски. 32 магнита (25 на 8 мм) располагают параллельно по кругу на будущих дисках ротора (подвижной части генератора) на каждый диск по 16 штук, притом плюсы обязательно чередуют с минусами. У противолежащих магнитов должны быть разные значения полюсов. После разметки и размещения все находящееся на круге заливают эпоксидкой.

Катушки медной проволоки располагают на статоре. Их количество должно быть меньше, чем число магнитов, то есть 12. Предварительно все провода выводят и соединяют между собой звездой или треугольником, затем тоже заливают эпоксидным клеем. Рекомендуется перед заливкой вставить внутрь катушек кусочки пластилина. После затвердения смолы и их извлечения останутся отверстия, которые нужны для вентиляции и остывания статора.

Как все это работает

Диски ротора, вращаясь относительно статора, образуют магнитное поле, и в катушках возникает электроток. А ветряк, присоединенный посредством системы шкивов, и нужен для того, чтобы двигать эти части рабочей конструкции. Как сделать ветрогенератор своими руками? Некоторые начинают изготовление собственной электростанции со сборки генератора. Другие – с создания лопастной вращающейся части.

Вал от ветряка сцепляют скользящим соединением с одним из дисков ротора. На сильный подшипник ставится нижний, второй диск с магнитами. Статор располагают посередине. Все части крепятся к фанерному кругу с помощью длинных болтов и фиксируются гайками. Между всеми «блинами9raquo; обязательно оставляют минимальные зазоры для свободного вращения дисков ротора. В итоге получается 3-фазный генератор.

«Бочка9raquo;

Осталось изготовить ветряки. Своими руками 5 кВт-ную вращающуюся конструкцию можно сделать из 3 кругов фанеры и листа самого тонкого и легкого дюраля. Металлические прямоугольные крылья крепятся к фанере болтиками и уголками. Предварительно в каждой плоскости круга выдалбливаются направляющие канавки в форме волны, в которые вставляются листы. Получившийся двухэтажный ротор имеет 4 волнистых лопасти, прикрепленные друг к другу под прямым углом. То есть между каждыми двумя скрепленными ступицами фанерными блинами расположены по 2 изогнутых в форме волны дюралевых лопасти.

Данная конструкция насажена по центру на стальную шпильку, которая и будет передавать крутящий момент генератору. Ветряки, своими руками (5 кВт) созданные, такой конструкции весят примерно 16-18 кг при высоте 160-170 см и диаметре основы 80-90 см.

Что нужно учесть

Ветряк-«бочку9raquo; можно установить даже на крыше здания, хотя вполне достаточно вышки высотой 3-4 метра. Однако обязательно нужно защитить от природных осадков корпус генератора. Рекомендуется также установить аккумуляторный накопитель энергии.

Для получения из постоянного 3-фазного тока переменного обязательно в схему нужно включить и преобразователь.

Как сделать вертикальный ветрогенератор своими руками

В последнее время поклонники возобновляемых источников энергии отдают предпочтение вертикальным конструкциям ветряков. Горизонтальные уходят в историю. Дело не только в том, что смастерить вертикальный ветрогенератор своими руками легче, чем горизонтальный. Основным мотивом такого выбора является эффективность и надежность.

Преимущества вертикального ветряка

1. Вертикальная конструкция ветряка лучше ловит ветер: нет необходимости определять, откуда он дует и ориентировать лопасти под воздушный поток. 2. Установка такого оборудования не требует высокого его расположения, а это значит, что вертикальный ветряк своими руками будет легче обслужить. 3. Конструкция содержит меньше движущихся деталей, что повышает ее надежность. 4. Оптимальный профиль лопастей повышает КПД ветряка. 5. Многополюсный генератор, использующийся для выработки электроэнергии, является менее шумным.

Расскажем о том, как изготовить детали и собрать вертикальный ветрогенератор своими руками.

Алгоритм действий при изготовлении турбины своими руками

1. Опоры (верхняя и нижняя) лопастей представляют собой две концентрические окружности одинаковых по размеру. Изготавливают их из ABS пластика – вырезают лобзиком. В одной из них (она будет верхней) проделывают отверстие диаметром 300 мм.

2. Нижняя опора должна опираться на хаб, в качестве которой можно использовать ступицу легкового автомобиля. Для соединения деталей нужно разметить и высверлить 4 отверстия. 3. Собирая вертикальный ветрогенератор своими руками, особое внимание уделяют креплению лопастей. Для правильного расположения лопастей нужен шаблон. На нижней опоре чертим шестиконечную звезду (звезду Давида), углы которой будут находиться на краю окружности. Проецируем чертеж на верхнюю опору. Лопасти изготавливаем из тонкого листового металла в виде полоски длиной 1160 мм, ширина которых – чуть больше стороны луча звезды.

4. Крепят лопасти двумя уголками вверху и внизу, при этом они должны быть изогнуты так, чтобы образовалась четверть круга. Располагают их друг за другом по окружности, устанавливая на грани лучей.

1. Основания для ротора диаметром 400 мм выпиливают из фанеры толщиной 10 мм. По внешнему радиусу с помощью жидких гвоздей или эпоксидного клея крепят постоянные неодимовые магниты с высокой индуктивностью. Располагают их аналогично цифрам на часовом циферблате (ровно 12 шт) с соблюдением полярности (их рекомендуется промаркировать). Чтобы магниты не сошли со своего места, их временно фиксируют распорками из деревянных клиньев.

2. Второй ротор делают аналогично и симметрично первому. Разница в полярности магнитов – она должна быть противоположной.

Как собрать статор

Статор собирается из 9-ти катушек индуктивности. Должно быть з группы последовательно соединенных катушек (по 3 шт. в группе): конец предыдущей соединяется с началом следующей (конфигурация «звезда»). Располагаются катушки симметрично в вершинах трех треугольников, вписанных в окружность. Намотка выполняется медным проводом 0,51 мм в диаметре (тип – 24 AWG). Необходимо 320 витков. Это позволит получить на выходе генератора напряжение 100 В при 120 об/мин. турбины. Вертикальный ветрогенератор своими руками можно смастерить с различными параметрами выходного напряжения и тока путем уменьшения/увеличения количества витков и диаметра намоточного провода статора. Витки катушек наматываются одинаково. Необходимо соблюдать направление намотки и отмечать ее начало и конец. Поверх наружного витка наносится эпоксидный клей и наматывается в четырех местах изолента – для препятствования разматыванию.

Правила и нюансы соединения катушек

Концы катушек необходимо очистить от лаковой изоляции. Соединения выполняются пайкой. Подготовленные таким образом катушки укладывают на бумажный лист, на который наносят схему их расположения (в соответствии с положением постоянных магнитов ротора). Фиксируют их скотчем. Все свободные поля бумаги (кроме центров катушек) заклеивают стеклотканью, заливая эпоксидную смолу с отвердителем. Выводы обмоток должны располагаться снаружи или внутри статора. Для крепления кронштейна в статоре проделывают отверстия.

Окончательная сборка и установка

На одну ось собираются (сверху – вниз): нижняя опора лопастей, диск с постоянными магнитами (верхнее основание ротора), статор, нижнее основание ротора и ступица. Все составляющие крепятся шпильками к кронштейну. Для хорошего контакта используем болты из нержавеющей стали. Доработав остальные мелочи, получаем готовое устройство. Вертикальный ветряк своими руками следует устанавливать на отрытой местности, там, где сила ветра наибольшая. Желательно, чтобы вблизи не было высоких сооружений. Тогда ветрогенератор будет эффективно вырабатывать электроэнергию, что поможет сэкономить средства.

Ветрогенераторы с вертикальной осью вращения

В этом разделе собраны различные конструкции ветрогенераторов с вертикальной осью вращения, сделанные любителями данного вида ветрогенераторов. Вертикальных ветрогенераторов бывает множество видов и вариаций. Простейшие Савониусы или по простому бочки, и более продвинутые роторы Дарье, которые более оборотистые, но тут каждый вид имеет свои достоинства и недостатки.

Описание ротора Онипко. Что это? Очередной проект для поиска инвесторов или это реально эффективный ветрогенератор

Вертикальный ветрогенератор необычной конструкции

Интересная конструкция ветрогенератора, генератор которого сделан из асинхронного двигателя, но генератор сделан с тремя статорами и тройным ротором. так-же необычно вращается двухлопастной ротор с лопастями из поликарбоната.

Ветряк из бочек с откидными лопастями

Ветрогенератор сделанный из жестяных бочек. Генератор сделан из асинхронного двигателя мощностью 2,2кВт, ротор которого переделан на неодимовые магниты. Привод на генератор ременной. Лопасти ветряка откидные с центробежными грузами, выхотя на ветер они раскрываются и закрываются переходя под ветер.

Ветрогенератор из мотор-колеса

Немного фотографий небольшого вертикального ветрогенератора. В качестве генератора здесь использовалось мотор-колесо от скутера, передача крутящегго момента на генератор цепная, соотношение примерно 1:2,5. Размеры ротора 1*1,6метра, высота мачты 9 метров. На среднем ветру этот ветряк выдает до 3А и 17v на зарядку щелочного аккумулятора.

Ветрогенератор для забора воды

Ставшая уже легендарной на просторах рунета конструция этого ветрогенератора, который приводит в движение самодельный насос, а он качает воду из озера. Изначально ветряк должен был заряжать аккумулятор, но слишком малые обороты свели на нет все попытки получения электричества.

Вертикальный ветрогенератор, ротор Угринского

Самодельный ветрогенератор с вертикальной осью вращения и размером ротора 0,75*1,6м. Конструкция лопастей по чертежам ротора Угринского, это улучшенный Савониус по сути, КИЭВ такой конструкции выше. Конструкция сделана из двух блоков с углом 90 градусов, материал фанера и алюминий. Генератор для этого ветряка аксиального типа на постоянных магнитах.

Мощность ветроустановки около 50 ватт на ветре 7-8м/с.

Сомодельный ветрогенератор типа Савониус

Самодельный вертикальный ветрогенератор с размером ротора 1,8*1м. В качестве генератора переделанный автомобильный генератор.

Мощность ветроустановки 60 ватт на ветре 10м/с, это немного, но здесь надо усовершенствовать генератор.

Ветрогенератор вертикальный своими руками

Ветрогенератор вертикальный своими руками Альтернативная энергия на сегодняшний день развивается очень быстрыми темпами. Например, вертикально-осевой ветрогенератор уже не является новинкой. В

В последние годы тема зеленой энергетики стала чрезвычайно популярной. Некоторые даже предрекают, что такая энергетика уже в ближайшее время полностью вытеснит угольные, газовые, атомные электростанции. Одним из направлений зеленой энергетики является ветроэнергетика. Генераторы, преобразующие энергию ветра в электричество, бывают не только промышленными, в составе ветроэлектростанций, но и небольшими, обслуживающими частное хозяйство.

Ветрогенератор можно даже изготовить собственными руками — этому и посвящен данный материал.

Что такое генератор

В широком смысле генератором называют устройство, производящее какие-либо продукты или преобразующее один вид энергии в другой. Это может быть, к примеру, парогенератор (производит пар), генератор кислорода, квантовый генератор (источник электромагнитного излучения).
Но в рамках данной темы нас интересуют электрогенераторы. Под этим названием подразумеваются устройства, преобразующие различные виды неэлектрической энергии в электроэнергию.

Виды генераторов

Электрогенеаторы классифицируются как:

Кроме того, электромеханические генераторы классифицируют по типу двигателя. Выделяют следующие их виды:

• турбогенераторы приводятся в движение паровой турбиной;
• гидрогенераторы в качестве двигателя используют гидравлическую турбину;
• дизель-генераторы или бензиновые генераторы делают на основе дизельных или бензиновых двигателей;
• ветрогенераторы преобразуют энергию воздушных масс в электроэнергию при помощи ветротурбины.

Подробнее остановимся на ветрогенераторах (их еще называют ветроустановками). Простейший маломощный ветрогенератор обычно состоит из мачты, как правило, укрепляемой растяжками, на которую устанавливается ветротурбина.

Эта ветротурбина раскручивается винтом, приводящим в движение ротор электрогенератора. В состав устройства, кроме электрогенератора, также входят аккумулятор с контроллером заряда и инвертор, подключенный к электросети.

Знаете ли вы? К 2016 году общая мощность всех ветрогенераторных установок в мире составила 432 ГВт. Таким образом, ветроэнергетика превзошла по мощности атомную энергетику.

Схема работы этого устройства довольно проста: под действием ветра вращается винт, раскручивая ротор, электрогенератор вырабатывает переменный электроток, который преобразуется контроллером заряда в постоянный ток.
Этим током заряжается аккумулятор. Постоянный ток, поступающий с аккумулятора, преобразуется инвертором в переменный ток, параметры которого соответствуют параметрам электросети.

Промышленные устройства монтируются на башнях. Они дополнительно оборудуются поворотным механизмом, анемометром (прибор для измерения скорости и направления ветра), устройством изменения угла поворота лопастей, системой торможения, силовым шкафом с управляющими цепями, системами пожаротушения и защиты от молний, системой передачи данных о работе установки и т. д.

По расположению оси вращения относительно земной поверхности ветроустановки делят на вертикальные и горизонтальные. Простейшей вертикальной моделью является установка с ротором Савониуса .

В ней две или более лопастей, которые представляют собой полые полуцилиндры (цилиндры, разрезанные пополам по вертикали).
Ротор Савониуса Существуют различные варианты компоновки и конструкции этих лопастей: симметрично закрепленные, заходящие краями друг за друга, с аэродинамическим профилем.

Преимуществом ротора Савониуса является простота и надежность конструкции, кроме того, его работа не зависит от направления ветра, недостатком — низкий КПД (не более 15%).

Знаете ли вы? Ветряные мельницы появились примерно в 200 году до н. э. в Персии (Иране). Они использовались для производства муки из зерна. В Европе подобные мельницы появились лишь в XIII веке.

Другой вертикальной конструкцией является ротор Дарье . Его лопасти представляют собой крылья с аэродинамическим профилем. Они могут быть дугообразными, Н-образными, спиралевидными. Лопастей может быть две и более.
Ротор Дарье Преимуществами такого ветрогенератора являются:

• его высокий КПД,
• пониженный шум при работе,
• сравнительно простая конструкция.

Из недостатков отмечаются:

• большая нагрузка на мачту (из-за эффекта Магнуса);
• отсутствие математической модели работы этого ротора, что затрудняет его совершенствование;
• быстрый износ из-за центробежных нагрузок.

Еще одним видом вертикальных установок является геликоидный ротор . Он оснащен лопастями, которые закручены вдоль несущей оси.
Геликоидный ротор Это обеспечивает долговечность конструкции и высокий КПД. Недостатком является высокая стоимость из-за сложности изготовления.

Многолопастный тип ветряка представляет собой конструкцию с двумя рядами вертикальных лопастей — внешним и внутренним. Эта конструкция дает наибольший КПД, однако отличается высокой стоимостью.

Горизонтальные модели отличаются:

• количеством лопастей (однолопастные и с большим количеством);
• материалом, из которого изготовлены лопасти (жесткие или гибкие парусные);
• изменяемым или фиксированным шагом лопастей.

Конструктивно они все схожи. В целом ветрогенераторы такого типа отличаются высоким КПД, но они нуждаются в постоянной подстройке под направление ветра, что решается использованием в конструкции хвоста-флюгера или автоматическим позиционированием установки с помощью поворотного механизма по показаниям датчика.

Ветрогенератор своими руками

Выбор моделей ветрогенераторов на рынке широчайший, доступны устройства самых разных конструкций и различной мощности. Но простую установку можно сделать самостоятельно.

В качестве генератора рекомендуется взять трехфазный на постоянных магнитах, например, тракторный. Но можно изготовить его из электромотора, о чем будет подробнее сказано ниже. Важен вопрос подбора лопастей. Если ветряк вертикального типа, обычно используют вариации ротора Савониуса.
Тракторный генератор Для изготовления лопастей вполне подойдет емкость цилиндрической формы, например, старая выварка. Но, как говорилось выше, ветрогенераторы такого типа обладают низким КПД, а изготовить лопасти более сложной формы для вертикального ветряка вряд ли получится. В самоделках обычно используют четыре полуцилиндрические лопасти.

Что касается ветроустановок горизонтального типа, то для маломощной установки оптимальной является однолопастная конструкция, однако при всей ее кажущейся простоте крайне трудно будет изготовить сбалансированную лопасть кустарным образом, а без этого ветряк будет часто выходить из строя.

Важно! Не стоит увлекаться большим количеством лопастей, ведь они при работе могут образовывать так называемую «воздушную шапку», из-за которой воздух будет огибать ветряк, а не проходить сквозь него. Для самодельных устройств горизонтального типа оптимальными считаются три лопасти крыльчатого типа.

• В горизонтальных ветряках можно применять лопасти двух типов: парусные и крыльчатые. Парусные весьма просты, это всего лишь широкие полосы, внешне напоминающие лопасти ветряных мельниц. Минусом таких элементов является очень низкий КПД. В этом отношении гораздо перспективнее крыльчатые лопасти. В домашних условиях их обычно изготавливают из 160 мм ПВХ труб по лекалу.

Можно использовать и алюминий, но это обойдется значительно дороже. К тому же изделие из ПВХ трубы изначально имеет изгиб, который придает ей дополнительные аэродинамические свойства.
Лопасти из ПВХ трубы Длина лопастей подбирается по следующему принципу: чем мощнее выходная мощность ветряка, тем они длиннее; чем их больше, тем они короче. К примеру, для трехлопастного ветряка на 10 Вт оптимальной является длина 1,6 метра, для четырехлопастного — 1,4 м.

Если мощность составляет 20 Вт, то показатель поменяется на 2,3 м для трехлопастного и 2 м для четырехлопастного.

Основные этапы изготовления

Ниже приведен пример самостоятельного изготовления горизонтальной трехлопастной установки с переделкой в генератор асинхронного двигателя от стиральной машины.

Технология изготовления домашней ветроэлектростанции (простой ветряк).

Технология изготовления домашней ветроэлектростанции (простой ветряк ) . Потребность в электроэнергии появляется сразу, как только мы становимся обладателями садового участка или дома в сельской местности. В этом случае на помощь могут придти индивидуальные электростанции, как работающие на нефтепродуктах, так и использующие энергию ветра, воды и т.п., но купить такие электростанции негде – их нет в продаже. Наиболее экологически чистый источник – ветер. Одну из таких электростанций можно сделать вручную, например ветроэлектростанцию (ВЭС) . С помощью пропеллера электрогенератором, который заряжает аккумулятор через выпрямительное устройство. ВЭС использует восполняемый и бесплатный источник энергии и не нуждается в постоянном присмотре. Однако электроэнергия вырабатывается крайне неравномерно – только в ветреную погоду. Впрочем, малые ветросиловые установки (ветроагрегаты) , подключенные к аккумуляторной батарее, этот недостаток почти компенсируют.

Ветроэлектростанции в заводских условиях, как правило, производятся лопастные пропеллерные двигатели. В отличие от роторных, лопастные ветроэлектростанции имеют преимущество – более высокий КПД. Но лопастные двигатели гораздо сложнее изготовить, поэтому если Вы хотите сделать ветроэлектрогенератор своими руками, а проще – самодельную ветроэлектростанцию, специалисты советуют изготавливать именно роторные двигатели.

Рис. 1. Схема роторной ветроэлектростанции :

1 — лопасти
2 — крестовина
3 — вал
4 — подшипники с корпусами
5 — соединительная муфта
6 — силовая стойка (швеллер № 20)
7 — редуктор
8 — электрогенератор
9 — растяжки (4 шт.)
10 — лестница.

Важно: роторный двигатель нужно поднять не менее чем на 3-4 метра над землей. Тогда ротор будет находиться в зоне свободного ветра, а помехи от рядом стоящих строений останется ниже его. , поднятая над землей будет выполнять еще одну функцию — функцию молниеотвода, а для местности с невысокими строениями это немаловажно.

В конструкции, разработанной В. Самойловым, ротор состоит из 4 лопастей, это обеспечивает ему более равномерное вращение. Ротор – одна из самых важных частей ветряка. Его конструкция и размеры лопастей играют особую роль – от их расположения и конструкции зависит мощность и скорость вращения вала приводящего в движение редуктор ветряной электростанции. Чем больше рабочая площадь лопастей, которые образуют обтекаемую поверхность, тем меньше количество оборотов ротора.

Рис. 3. Двухъярусное роторное колесо:

1 — подшипник
2 — корпус подшипника
3 — дополнительное крепление вала четырьмя растяжками
4 — вал.
Ротор совершает обороты благодаря аэродинамической несимметричности. Ветер, дующий поперек оси ротора, «соскальзывает» с округлой части лопасти и попадает в ее противоположный «карман». Разница в аэродинамических свойствах округлой и вогнутой поверхностей создает тягу, которая, вращает ротор. Такой двигатель имеет больший крутящий момент. Мощность ротора диаметром 1 м превышает мощность пропеллера с тремя лопастями диаметром 2 м.
При порывах ветра роторные ветродвигатели, работают более стабильно, чем винтовые. И еще не маловажный факт, роторы работают более плавно, издают меньше шума, работают при любом направлении ветра без дополнительных приспособлений, но минус в том, что скорость их вращения ограничена 200-500 об/мин.
Но увеличение оборотов асинхронного генератора не даст рост напряжения. Поэтому мы не будем рассматривать автоматическое изменение угла лопастей ротора для различных скоростей ветра.
Есть разные виды роторных ветроэлектроэлектростанций которые можно сделать своими руками. Вот некоторые из них:

Примеры роторных колес.

Четырехлопастное роторное ветряное колесо, КПД до 15%. Двухъярусное роторное колесо проще в изготовлении, имеет более высокий КПД (до 19%), а также развивает большее число оборотов в сравнении с четырехлопастным. Но, для того чтобы сохранить надежность установки, целесообразно увеличивать диаметр вала. У ротора Савониуса меньшее количество оборотов по сравнению с двухлопастным ротором. Его КПД не превышает 12%. Такой двигатель, в основном применяется для привода поршневых агрегатов (насосов, помп и т.д.). Карусельное ветряное колесо — одна из самых простейших конструкций. Этот ротор способен развивать сравнительно низкие обороты и имея малую удельную мощность, имеет КПД не более 10%.

Мы рассмотрим ветроэлектростанцию которую можно сделать своими руками , собранную на основе четырехлопастного ротора. Энергию ветра можно использовать и в качестве етряного насоса для воды , как отдельную установку или совмещенную с электростанцией.

Лопасти ветроколеса можно сделать из железной 100, 200 литровой бочки. Ее необходимо разрезать «болгаркой», не рекомендуют резать бочку любой сваркой, так как свойства метала по шву резки очень сильно изменяться. Усиливать края изготовленной лопасти можно, закрепив на них прутья арматуры или полосками металла диаметром от 6 до 8 мм.
Лопасти первого ротора закрепляем на двух крестовинах двумя болтами М12-М14. Верхняя крестовина изготавливается из стального листа толщиной 6-8 мм. Между бортами лопастей и валом ротора необходим зазор 150 мм. Нижнюю крестовину нужно сделать более прочной, так как на нее приходится основной вес лопастей. Для ее изготовления, берем швеллер длиной не менее 1 м (это зависит от применяемой бочки), со стенкой 50-60 мм
Мачта и основной вал.
В предлагаемой ветро-электроустановке рама из уголка для крепления электрогенератора закреплена на стойке, которая изготовлена из швеллера. Нижний конец стойки соединен с угольником, забитым в землю. Вал ротора целесообразней собрать из двух составляющих, это даст Вам удобство при расточке его концов под подшипники. Подшипники (в корпусах (буксах)),
соответствующие по размерам валу, крепятся на швеллере болтами. Части вала соединяют между собой. Диаметр вала должен составлять не менее 35-50 мм.
К одной из полок швеллера самодельной ветроэлектростанции привариваем отрезки трубы длиной 500 мм м диаметром 20 мм, которые будут выполнять роль лестницы. Стойку вкапываем в землю не менее, чем на 1200 мм, а также для дополнительной устойчивости закрепляем ее 4-мя растяжками. Для защиты от коррозии, энергоустановку необходимо покрасить краской основой которой является олифа.

Рис. 4. Возможные схемы крепления роторов к вертикальному валу:

а, б — карусельные колеса;
в — ротор Савониуса.
Нижняя часть рисунка.Лопасть ветряка, сделаная
из 1/4 бочки и схема разреза:
1 — отверстие крепления к крестовине
2 — усиление борта
3 — контур лопастей.

Сделать безопасный и практичный ветрогенератор вполне можно самостоятельно в домашних условиях Ветер, как бесконечный источник энергии, находит все большее распространение. Особенной популярностью такой источник альтернативной энергии пользуется в отдаленных регионах (например, Тайге), на полярных станциях. Кроме того, все чаще бытовые ветрогенераторы изготавливают и загородные жители. Какие виды ветряков существуют и как собрать устройство для преобразования ветровой энергии своими руками – читайте ниже.

• • На чем основана ветровая генерация
  • Ветряной генератор: принцип работы, виды устройств
  • Самодельный ветрогенератор: достоинства и недостатки
  • Как сделать ветряк своими руками
  • Электрогенератор своими руками: расчет мощности устройства
  • Какой выбрать генератор для ветряка
  • Ветрогенераторы своими руками на 220 в
  • Ветряки своими руками 5 кВт (видео)
  • Примеры ветряков (фото)

  Ветровая генерация – это способность получать электричество из энергии ветра. Ветрогенератор – это, по сути, солнечный генератор: ветра образуются из-за неравномерного прогрева поверхности Земли солнцем, вращения планеты и ее рельефа. Генераторы используют движение воздушных масс и преобразовывают его в электричество посредством механической энергии.

  В среднем, один ветряк на 20 кВт может обеспечить электроэнергией один небольшой поселок.

  Перед тем как приступить к изготовлению ветрогенератора, необходимо тщательно ознакомиться с инструкцией

  На основе принципа ветрогенерации может быть построена как целая электростанция, так и возведены автономные устройства для обеспечения электричеством отдельных районов и даже домов. На сегодня, 45% всей энергии вырабатывается с помощью ветряных генераторов. Самая большая ветроэлектростанция находится в Германии, и каждый год производит до 7 млн. кВт энергии в час. Поэтому, все чаще, владельцы загородных домов в далеких регионах и селах задумываются об использовании ветровой энергии в бытовых целях. При этом, ветряки могут использоваться как единственный, так и дополнительный источник энергии.

  Ветряной генератор: принцип работы, виды устройств

  Большинство ветряков представляют собой стальную башню – мачту, на вершине которой закреплено три лопасти. Современный бытовой ветровик на 5 kw второй величины может легко генерировать до 5000 Вт электроэнергии. Этого вполне хватает для обеспечения электричеством жилого дома, дачи. Аксиальный генератор выдает до 500 Вт/ч. Самый мощный в мире ветряной генератор – 8 МВт.

  Современная ветротурбина может иметь:

  • Горизонтальную ось вращения;
  • Вертикальную ось вращения.

  Горизонтальный ветровик имеет ось, которая вращается параллельно земли (как обычная мельница). Вертикальные ветрогенераторы могут иметь как лопасти, так и роторы, которые движутся параллельно земли.

  Изучить принцип работы ветряного генератора с легкостью можно в интернете

  Роторы могут различаться по форме и размерам, и делятся на:

  • Устройства Савониуса (роторы выполнены в виде полуцилиндров);
  • Роторы Угринского (улучшенные роторы полуцилендриеского типа);
  • Роторы Дарье (могут быть винтообразные, выгнутые и Н-образные);
  • Многолопастные ветрогенераторы (используются в ветряках карусельного типа);
  • Геликоидные роторы (имеют конусный ротор).

  Часто вертикальные ветрогенераторы юла-образные (примером может служить роторный ветрогенератор “Чингисхан”). Наиболее эффективным устройством своей группы считается многолопастная конструкция типа волчок.

  Самодельный ветрогенератор: достоинства и недостатки

  Установка ветряка может понадобиться в том случае, если к вашему участку не подведено электричество, в сети электропередач постоянно возникают перебои или вы хотите сэкономить на оплате электроэнергии. Ветряк можно приобрести, а можно изготовить своими силами.

  Преимущество самодельного ветрогенератора заключается в значительной экономии средств

  Самодельный ветрогенератор обладает такими достоинства:

  • Он позволяет сэкономить средства на покупку заводского устройства, ведь изготовление чаще всего производится из подручных деталей;
  • Идеально подходит под ваши потребности и условия эксплуатации, ведь мощность устройства вы рассчитываете самостоятельно, учитывая плотность и силу ветра в вашем регионе;
  • Лучше гармонирует с оформлением дома и ландшафтным дизайном, ведь внешний вид ветряка зависит только от вашей фантазии и умений.

  К недостаткам самодельных устройств можно отнести их ненадежность и недолговечность: часто самоделки делают из старых двигателей от бытовых приборов и машин, поэтому они быстро выходят из строя. Вместе с тем, для того, чтобы ветродвигатель был эффективным, необходимо правильно произвести расчет мощности устройства.

  Как сделать ветряк своими руками

  Для того, чтобы сделать ветряной генератор своими руками, следует точно знать какие детали в его конструкции существуют, и за что они отвечают. Так можно будет понять, чем заменить некоторые детали, которые сложно найти в домашних условиях.

  Изготавливая самодельный ветрогенератор, лучше заранее подготовить все необходимые материалы и инструменты для работы

  Любая ветроустановка имеет в своей конструкции:

  • Лопасти, которые вращаются;
  • Вырабатывающий переменный ток электрогенератор;
  • Контроллер – приспособление, которое преобразовывает механическую энергию от лопастей в ток;
  • Инвертор – устройство, которое преобразовывает постоянный ток в переменный;
  • Аккумуляторные батареи;
  • Мачта.

  Простой маленький ветрячок можно изготовить, взяв за основу бытовой вентилятор. Некоторые умельцы приспосабливают под мини-ветряк старый компьютерный кулер. Правда мощность такого ветродуйка не будет превышать и 100 Вт. Когда для энергоснабжения небольших и домов среднего размера нужен ветрогенератор с мощностью в 5 кВт, а для коммерческих объектов – в 10 кВт.

  Электрогенератор своими руками: расчет мощности устройства

  Изготовление любого ветряка для частного использования начинается с подготовительного этапа – расчета мощности устройства. Так, например, для работы водяного отопления нужно будет установить ветряк высотой не менее 5-6 метров. При этом, использовать для обогрева лишь энергию ветра не получиться: скорость ветра достаточно переменчива. А вот в качестве дополнительного источника, который позволит сэкономить средства, использовать ветер можно.

  Многие специалисты рекомендуют дополнительно произвести расчет мощности электрогенератора

  Для этого можно воспользоваться многочисленными формулами, которые представлены в сети. Наиболее простым решением будет использование калькулятора, который рассчитывает силу ветра самостоятельно. Вам, при этом, нужно будет лишь вбить в программу нужные значения. Чаще всего это: площадь, на которую дует ветер, плотность и скорость ветра.

  Узнать среднюю скорость воздушных масс в своем регионе, можно обратившись в метеослужбу.

  Кроме того, для работы понадобится электрическая схема ветряка, подробные чертежи конструкции, которые можно нарисовать на обычном листе бумаги или визуализировать при помощи компьютерной программы для трехмерного моделирования.

  Какой выбрать генератор для ветряка

  Бытовые ветряки должны быть малошумные. Поэтому, лучше использовать в качестве генератора для ветроустановок малооборотный (тихоходный) двигатель. Такой двигатель способен совершать от 350 до 700 оборотов в минуту. Кроме того, низкооборотный двигатель можно использовать даже на однолопастном ветряке. Также малооборотистый генератор можно делать из шагового двигателя.

  Чтобы повысить обороты ветряка можно использовать мультипликатор: он позволит ускорить вращение лопастей в 5-10 раз.

  Существует большое количество различных электрогенераторов, выбирать которые следует с учетом собственных предпочтений

  Особой популярностью пользуются дисковые двигатели на неодимовых магнитах. Магниты, при этом, могут быть разных размеров и, соответственно, мощности. Изготавливается такой генератор достаточно просто, но себестоимость его достаточно высока.

  Для того, чтобы запустить пропеллер можно использовать педальный велогенератор.

  Многие делают маломощный генератор из бензогенератора, автомобильного или тракторного генератора, аккумулятора от шуруповерта. При этом следует учитывать, что на конструкцию с генератором из тракторного и автогенератора нужно будет установить редуктор, понижающий обороты.

  Ветрогенераторы своими руками на 220 в

  Для того, чтобы собрать ветроуловитель нам понадобятся: генератор на 12 вольт, аккумуляторные батареи, преобразователь с 12 v на 220 в, вольтметр, медные провода, крепежи (хомуты, болты, гайки).

  Чтобы ветрогенератор получился практичным и качественным, перед его изготовлением лучше дополнительно ознакомиться с подробной инструкцией

  Изготовление любого ветряка предполагает наличие таких этапов как:

  1. Изготовление лопастей. Лопасти вертикального ветрогенератора можно сделать из бочки. Нарезать детали можно при помощи болгарки. Винт для небольшого ветряка можно изготовить из трубы ПВХ с сечением в 160 мм.
  2. Изготовление мачты. Мачта должна быть высотой не менее 6 метров. При этом, для того, чтобы крутящее усилие не сорвало мачту, ее необходимо закрепить ее на 4 растяжки. Каждую растяжку, при этом, нужно намотать на бревно, которое следует закопать глубоко в землю.
  3. Установка неодимовых магнитов. Магниты наклеиваются на диск ротора. Лучше выбирать прямоугольные магниты, магнитные поля в которых сосредотачиваются по всей поверхности.
  4. Намотка катушек генератора. Намотка выполняется медной нитью с диаметром не менее двух мм. При этом, мотков должно быть не более 1200.
  5. Фиксация лопастей к трубе при помощи гаек.

  При наличии мощных аккумуляторных батарей и инвертора, полученное устройство сможет выработать такое количество электричества, которого будет достаточно для использования бытовой техники (например, холодильника и телевизора). Отлично подойдет такой генератор для поддержания работы систем освещения, отопления и вентиляции небольшого дачного домика, теплицы.

  Ветряки своими руками 5 кВт (видео)

  Ветроустановка – это безопасное, современное устройство, которое позволяет трансформировать энергию ветра в электричество, необходимое для работы бытовых приборов, систем отопления, водоснабжения, вентиляции. Проведя небольшие расчеты можно построить ветрогенератор без профессиональной помощи. Помочь в этом сможет представленная выше подробная инструкция, картинки и рекомендации по выбору комплектующих!

  Источник http://masterpotoku.ru/full/vetrogenerator-dla-doma-minusy-i-minusy-rasklad-po-cenam-i-kilovattam-cena-za-1kvt-ot-vetraka.html

  Источник http://allcosmoshop.ru/boilers/samodelnye-vetryaki-shemy-vertikalnyi-vetryak-svoimi-rukami/

  Источник

  Похожие записи:

  1. Ветрогенератор из автогенератора – Как изготовить ветрогенератор из обычного автомобильного генератора
  2. Ветрогенератор своими руками
  3. Ветрогенератор из автомобильного генератора своими руками
  4. Ветряк вырабатывающий электроэнергию. Электростанции ветряные: планирование и типы ветряных электростанций
  5. Ветряк для генератора своими руками
  6. Ветряки для частных домов своими руками: Ветрогенератор своими руками для частного дома
  7. Самодельный ветрогенератор из автомобильного генератора
  8. Ветрогенераторы для дома своими руками. Самодельные генераторы для ветряка
  9. Ветряные электростанции для дома своими руками. Как сделать ветряную электростанцию своими руками. Маломощные ветряки из подручных средств
  10. Ветряной генератор своими руками: видео и фото. Ветряной генератор своими руками
  11. Ветряк из пластиковой бутылки своими руками: пошаговое описание, интересные идеи и рекомендации
  12. Вертикальный ветряк своими руками (5 кВт). Вертикальный ветрогенератор своими руками Ветрогенератор из
  13. Ветряк из автомобильного генератора без переделки. Ветрогенератор своими руками – руководство по постройке эко-генератора, его монтаж и подключение (105 фото) Делаем ветряк своими руками
  14. Ветряк из автомобильного генератора своими руками – Ветрогенератор из автомобильного генератора своими руками
  15. Цена ветряка для частных домов
  16. Как сделать мощный генератор для ветряка. Самодельный ветрогенератор для дома своими руками
  17. Энергия от ветра своими руками. Ветряк из автомобильного генератора без переделки. Защита кабеля от перекручивания
  18. Ветряк своими руками или как получить свет с помощью ветра
  19. Ветрогенератор для частного дома: ТОП-5 лучших моделей, цены и варианты установки
  20. Как сделать вертикальный ветрогенератор своими руками. Как работает ветряк? Принцип работы ветрогенератора.
