Какими бывают шиберы для дымохода и как их ставить?

Содержание

Какими бывают шиберы для дымохода и как их ставить?

Проектирование современных систем котельного или печного отопления требует продумывания всех составляющих – ни одна из них, даже самая мелкая на первый взгляд, не является лишней. От соблюдения строительных норм и правил обустройства системы отопления зависит безопасность жильцов загородного дома. В статье рассмотрим, какими бывают шиберы для дымохода, и как их ставить.

Что это такое?

Шибер для дымохода или, проще говоря, заслонка используется для регулирования тяги. Далее мы поговорим более подробно о том, зачем она нужна, и как её эксплуатируют.

Чтобы загородный дом, в котором имеется печное отопление, оказался предельно комфортным в течение зимы, уход за системой отопления нужен соответствующий. В загородных и частных городских домах, где используется отопление дровами или при помощи органического мусора, стараются предельно отрегулировать тягу таким образом, чтобы камин или печь работали с полной отдачей.

Интенсивность сгорания регулируется при помощи шибера-заслонки.

Особенность использования шибера в том, что ослабленная тяга исключает эффективное разжигание топлива, из чего бы оно ни состояло, будь это хоть дрова вперемешку с пластиковыми бутылками и пакетами. Неполное горение приводит к ухудшенному прогреву помещения, в котором установлена печь. К тому же неэффективная тяга угрожает опасностью пожара. Чтобы исключить во много раз опасность возгорания, применяют шиберную заслонку, которая устанавливается в дымоходе.

Устройство шибера заключается в следующем. Это пластина из чугуна или нержавейки. Выдвижное приспособление даёт возможность выставить оптимальную тягу. К примеру, когда поставлена цель перевести печь в режим длительного горения (тления) дров, то просвет перекрывается более чем наполовину или 2/3 (либо 3/4) от изначальных параметров дымохода. Если оставить просвет полностью открытым, то дрова быстро, максимум за час, прогорят, печь раскалится и быстро прогреет помещение, где она построена, но так же быстро и остынет, когда за окном мороз и ветер. Перекрыв просвет почти полностью, хозяин ослабит тягу. Шиберный барьер ставится внутри комнаты, где находится печь, на некотором расстоянии (например, в метре) от верхней грани топки. Он является необходимой частью дымохода. Заслонка позволяет отвести дым, в результате обеспечивается безопасное использование системы отопления.

Шибер позволяет, перекрывая большую часть потока отработанного газа, не допустить выброс, к примеру, остатков сажи в дымоход. Использование шибера обусловлено и оправданно в условиях топки, работающей на газах, жидких и полутвёрдых нефтепродуктах, сыпучих горючих материалах. Управляется такая комплектующая вручную либо при помощи гидравлики/электрики. Шиберная заслонка широко применяется при возведении дымоходов и воздуховодов (вентканалов). Отличительной чертой от других компонентов является окончательное отсутствие внутри данной комплектующей открытой трубы.

Устройство это оказывает небольшое сопротивление остаточному газообразному содержимому, которое стремится окончательно покинуть дымоход.

Технические характеристики

Шибер делается в виде стального или чугунного компонента. Толщина листа, использованного при его изготовлении, не более 1 мм. Верхний слой заслонки отполировывается до предельно гладкого состояния, что облегчает прочистку элемента от сажевых отложений. Нержавейка и чугун свободно выдерживают температуру накала до 900 градусов. Предельно ровная поверхность даёт возможность тяге сохраняться на высокой отметке, при этом газы, отработанные при горении топлива, свободно проходят через дымоход за пределы дома. Шиберная составляющая неплохо противостоит коррозии, прочна и надежна, минимально расширяется при раскаливании до этих же 900 градусов. Низкое удельное расширение обеспечивает минимизацию температурных колебаний, которые иначе привели бы металлические компоненты к преждевременной «усталости».

Стальной или чугунный шибер высокотеплопроводен, что даёт возможность применить его в составе одного из компонентов в печном отоплении. Реализация стыковых швов на заслонках в дымопроводе диаметром от 110 до 150 мм осуществляется вальцовочным способом. Обычная железная заслонка, сфабрикованная из нержавейки, перекрывает дымовой просвет примерно на 86%, это даёт возможность угарному газу полноценно выгореть до углекислого. Безопасность для людей, которые, к примеру, пришли попариться в парилку, при этом заметно повысится. Другие материалы, отличные от нержавейки и чугуна, в применении исходного сырья для изготовления шиберов, непригодны. По долговечности, прочности, коррозионной устойчивости лидирует именно нержавеющая сталь. Чугун подвержен коррозии, но по сравнению с простой ржавеющей сталью, например, чёрной, значительно опережает её по стойкости к быстрому окислению.

Шиберы из чугуна обладают большим весом, однако они по сроку службы опережают нержавейку. Дело в том, что при значительном перегреве – до 900 градусов – нержавейка, как и любая сталь, образует на поверхности окалину, отчего со временем истончается. Если перекалить печку, переведя её в режим, к примеру, сжигания отработанной резины, которая выделяет при горении очень много жара, то нержавейка в шиберном перекрытии при резком повышении температуры, скажем, выше 1300 градусов, утратит свои свойства и может стать простой ржавеющей сталью, а чугун попросту расплавится, и от вашего шибера ничего не останется. Увеличенный вес чугуна позволяет установить такой шибер на наиболее массивных дымопроводах, так как после монтажа на всю конструкцию оказывается заметное давление под собственным весом шиберной комплектующей.

Чугунный шибер предпочтительнее использовать в трубах, сложенных, к примеру, из высокотемпературного шамотного кирпича, либо из керамических блоков.

«Нержавеющие» заслонки гораздо более востребованы – их поставить в трубу значительно проще. Их монтаж упрощён – равно как и эксплуатация, обслуживание. Нагревание, которое они выдерживают, весьма значительно: вы можете раскалить печь до заметных пределов, обеспечив быстрое согревание дома в суровые дни зимы. КПД системы отопления при этом достигает 90% – это солидный показатель, ведь 40% тепла, как при эксплуатации простой буржуйки без шибера, не улетает наружу. Чтобы пластину (заслонку) было проще почистить, проверьте её при покупке: она должна оказаться максимально гладкой, без царапин и зазубрин.

Личные предпочтения при выборе шибера не играют заметной роли. В основном выбор производится исходя из устройства дымопровода.

Виды шиберных задвижек

Выбор подходящей заслонки производится по классифицирующим признакам. Она может быть сварной или автоматической (управляемой при помощи гидравлической либо электроприводной схемы). Сама конструкция подразделяет эти компоненты на два основных вида.

Выдвижные

Выдвижная конструкция предусматривает регулировку при выдвигании заслонки. Оно приведёт к смене площади просвета дымопровода. Её ставят горизонтально в трубах, построенных из огнестойкого кирпича. Отдельные разновидности выдвижного шибера применяют в качестве специальных приспособлений, сочетающихся с нержавеющими дымопроводами. В пластине выдвижного шибера прорезаны отверстия, которые позволяют отработанному газу проходить частично, даже когда заслонка закрыта полностью. По СНиП и ППБ такая особенность допустима – глухая заслонка не должна использоваться, так как есть риск случайно перекрыть просвет окончательно, на 100%, и огонь в лучшем случае погаснет, в худшем – жильцы загородного дома задохнутся ночью.

Поворотные дроссельные

Эта разновидность отличается от простой ручной (выдвижной) шиберной пластины наличием поворотного механизма. Сам шибер закреплён на поворачивающейся оси, и имеет конструкцию, которая проворачивается в просвете трубы. Отдалённо напоминает шаровой вентиль – по принципу действия, однако перегородка там – не шар с отверстием, а круглая перегородка, едва ли не задевающая своими кромками края просвета трубы.

Задвигания и выдвигания данной заслонки не требуется.

Однако поворотная заслонка также обладает одним или несколькими отверстиями, позволяющими не отравиться угарным газом, когда он, не найдя выхода, начнёт скапливаться в трубе и печи и опустится. Поворотную дроссельную заслонку просто смонтировать – в заводском изделии уже всё готово, и вам не потребуется дополнительно разыскивать и устанавливать добавочные компоненты. Недостаток поворотной заслонки – ослабевающее от периодического перегрева поворотное крепление, с годами оно крутится хуже. В бане её ставить запрещено – она отчасти пропускает пар в дымоход из банной парилки. Второй недостаток – поворотный шибер не регулирует внутренний просвет дымохода, а лишь открывает и закрывает его настолько, насколько позволяет конструкция. Её можно, конечно, повернуть в ? оборота, закрыв просвет лишь наполовину, но в заводских сборках такого удобства нет: дроссельный шибер работает исключительно как вентильный кран. Наконец, из-за проворачивающегося шибера прочистить дымопровод намного сложнее.

Установка

Установить на дымоходе шибер можно лишь, применив один из трёх возможных вариантов:

  • в топке;
  • по методу вставки одной трубы в другую;
  • в вентканале.

В топке. Шиберная конструкция может быть встроена в выходной патрубок. Заслонка располагается не дальше, чем за метр от колосниковой решётки печи. Это упрощает управление заслонкой: облицовка и портал печи или камина не натыкается на ручку регулировки. Добавочные переходные элементы здесь не применяются: одна секция плотно заходит в другую.

Шибер также может устанавливаться в вентканале. На выходе трубохода помещают вентилятор. В пусковом шиберном устройстве вентилятор и заслонка ставятся одновременно. Шибер становится как бы защищающей заглушкой, не допускающей перегревание мотора при старте вентилятора. Запускать двигатель можно при запертом шибере – если поступить наоборот, то запущенный двигатель претерпит значительную нагрузку.

При наличии спрямлённого изначально дымохода заслонка не даёт быстро, оперативно удалить накопившуюся сажу. Шибер, не обладающий возможностью автооткрытия, требует дооснащения вентилятора средством медленного старта.

Вставка одной секции в другую используется при применении в качестве дымохода металлической конструкции. Дополнительные точки опоры не требуется – секционный дымоход из нержавейки держится и таким образом.

Купив готовые комплектующие, поставьте заслонку, не отклоняясь в сторону от советов поставщика изделий.

Чтобы изготовить шибер самостоятельно, своими руками, потребуются следующие инструменты и материалы:

  • болгарка с набором отрезных дисков по сталям;
  • дрель с набором необходимых для работы свёрл;
  • метчик для нарезки резьбы и машинное масло;
  • молоток, пассатижи, строительная линейка рулеточного типа и маркер;
  • циркуль;
  • сварочный инвертор и набор электродов;
  • слесарные тиски (желательно, чтобы они оказались уже вмонтированы в ваш верстак);
  • точильный и шлифовальный круги с электроточилом;
  • строительный маркер, керн;
  • отечественный или зарубежный лист нержавеющей стали (толщиной не менее 2 мм);
  • трубка из нержавейки 6-миллиметровая;
  • болты М8;
  • металлопрут для изготовления рамочного элемента.

Можно найти готовые чертежи шибера, либо создать свой вариант. Размеры с чертежа снимают с предельной точностью, не допуская погрешности более 1 мм. Если погрешность превысит данный предел, то работать дымоход будет неудовлетворительно. Теперь сделайте следующее.

Как правильно пользоваться шибером на твердотопливном котле?

Шибер (от немецкого Schieber — заслонка) – приспособление для полного или частичного перекрытия движения газов в дымоходе. Используется с момента появления первых русских печей. Выполняется из чугуна или стали. В современной инженерии нашел применение как в дымоотводящих конструкциях, так и в системах вентиляции.

Как устроен шибер

Конструктивно шибер — это запорное устройство с регулируемой задвижкой. Именно благодаря смещению задвижки регулируется движение газов в дымоходе. Может устанавливаться в дымовых трубах круглого, квадратного и прямоугольного сечения. Представляет собой металлическую пластину, движущуюся внутри дымового канала определенным образом.

Заслонки шибера могут быть двух видов:

  • Выдвижная. Двигается в одной плоскости вперед-назад.
  • Поворотная. Регулирует доступ воздуха, поворачиваясь вокруг своей оси.

Кроме того, задвижки могут быть ручные и оснащенные электроприводом. Стоимость последних на порядок выше и в дымоходах они не используются.

шибер_расположение шиберная задвижка для дымохода

Как растопить котёл

В езде на велосипеде самое сложное не ехать, а начать движение и его закончить. Так и в работе котла — сложнее всего его растопить. Не рассчитывайте, что растопка котла займёт у вас мало времени: вам придётся выделить около часа на эту процедуру.

Топка дровяного котла — ответственное занятие

Начало топки — уборка золы и подготовка котла к работе. После того, как зольник и камера горения очищены, можно переходить к растопке.

Прогрев топки котла и дымохода

Для собственного комфорта и правильного запуска котла в работу требуется прогреть его топку и дымоход. Если отопительный прибор не оборудован принудительной системой дымоудаления, для того чтобы топливо начало гореть, необходимо создать тягу. Образование тяги основано на законе Архимеда: нагретые газы становятся легче и стремятся «всплыть». Для их движения и удаления отопительные приборы, работающие на сжигании топлива, оборудованы дымоходом.

Схема котла. Фото сайта www.viessmann.ru/

Конструкция котла такова, что путь для дыма затруднён: на его дороге встречается теплообменник и сложной формы конвективная поверхность, снижающая скорость движения продуктов сгорания. Да и патрубок дымохода обычно расположен горизонтально, что тоже затрудняет перемещение дыма. Поэтому, если котёл не прогрет, продукты сгорания ищут наиболее простой путь. И чаще всего дым начинает просачиваться в помещение.

В некоторых случаях вертикальную часть дымохода оборудуют подтопком (маленькой топкой, служащей для прогрева дымохода) с дверкой, открыв которую можно сжечь небольшой объём легкогорючего топлива (например, бумаги) непосредственно в самом дымоходе. При использовании подтопка прогревается внутренняя часть дымоходного канала.

Если такой возможности не предусмотрено, то в топку закладывается растопка — скомканная бумага, береста — что-то легко воспламеняемое. Поверх растопки — щепки и лучинки, затем поленья небольшой толщины. Дровами камеру сгорания нужно заполнить не более чем на половину расчётного объёма.

В момент растопки нужно открыть шибер дымохода и клапан поддувала, обеспечив приток воздуха для горения.

Встречаются советы перед началом топки распахнуть в котельной окно, если оно есть: не забывайте, что для физико-химического процесса горения нужен кислород.

Как правильно топить котёл дровами

Для сжигания килограмма дров требуется около 5 кубических метров воздуха. Если приток воздуха в топку котла производится из помещения котельной, то обязательно нужно устроить приточную вентиляцию — особенно, если в котельной нет окон или они герметичные (со стеклопакетами).

Вам будет интересно  Задвижка с концевыми выключателями это

После укладки поленьев поджигается растопка. Когда появляется устойчивое горение, дверку топки нужно прикрыть и дать прогореть закладке.

Выход на расчётную мощность

Как только камера сгорания и дымоход достаточно прогрелись, можно переходить к основной стадии работы котла. Для этого следует повторить процесс растопки, используя хорошо горящие материалы. Теперь основная закладка дров производится уже полная, чтобы, согласно инструкции к прибору, заполнить камеру сгорания.

Виды и конструкции

Дымоходный шибер выпускается в нескольких вариантах.

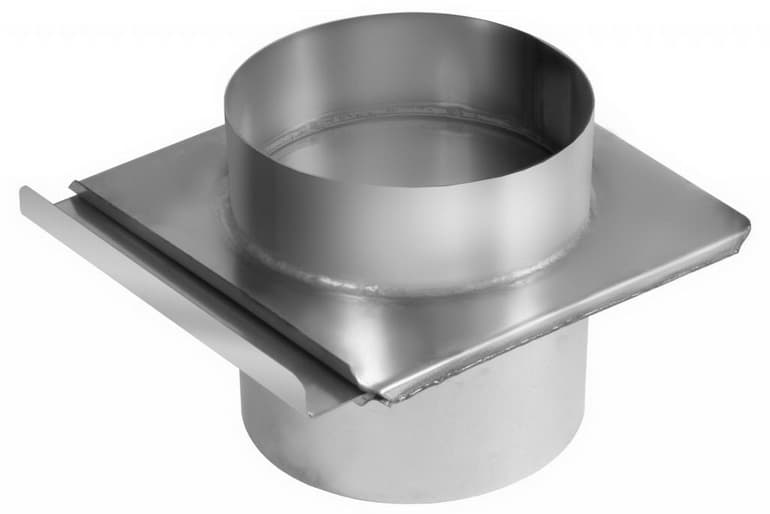

Выдвижной

Представляет собой круглую или прямоугольную рамку с пластиной. Пластина выдвигается и задвигается, тем самым регулируя сечение дымохода.

Такой вариант чаще всего используется с кирпичных и керамических каналах. Для неполной герметизации и избежания отравления угарным газом в пластине делается небольшое отверстие. Главное преимущество данного варианта – простота монтажа.

Поворотный дроссельный

Поворотная, или дроссельная, заслонка (она же кабанчик), представляет собой пластину из стали или чугуна, вращающуюся вокруг оси. Ось – металлический стержень, приваренный внутри дымовой трубы. Используется в стальных дымоходах.

Отличается меньшей надежностью-со временем сварочное крепление пластины и оси ослабевает. Следует отказаться от установки поворотного шибера в бане — даже в закрытом виде этот вид заслонки частично пропускает пар.

Кроме того, шиберы различаются по материалу (наиболее распространены нержавеющие и чугунные) и способу регулировки.

Отличия выдвижного и поворотного шибера

Выдвижная заслонка позволяет регулировать рабочее сечение дымохода, поворотная – только открывать или закрывать трубу. Возможны, конечно, некоторые ухищрения — типа закрепления кабанчика в промежуточном положении разными способами, но заводская комплектация этого не предусматривает. Кроме того, поворотный шибер усложняет механическую чистку трубы.

Кабанчик чаще устанавливается в металлических дымоходах, выдвижной – в кирпичных.

Что такое шиберная задвижка

Шибер для вентиляции – это специальный клапан, основная задача которого заключается в полном или частичном перекрытии воздушных потоков или же сыпучих и жидких материалов. Детали подобного рода, помимо систем вентиляции, также широко используются в различных водоотводах, каналах сточных вод и т.д.

Существует две основных разновидности описываемого механизма: горизонтальный и поворотный шибер. Второй также иногда упоминается как «дроссельная заслонка». В отличие от механизма горизонтального типа, она достаточно ненадежна, поэтому к ее использованию прибегают только лишь в тех случаях, когда установка горизонтального шибера невозможно по технически причинам.

Задвижка воздуховода чаще всего используется в дымоходах, созданных из кирпича или стали. Для обеспечения полного закрытия канала, она обладает перфорированной формой. Это требования обязательно для выполнения в целях соблюдения противопожарных требований безопасности. Также стоит отметить, что существуют автоматические задвижки воздуховода с электроприводом. Процесс закрытия и открытия такого механизма осуществляется дистанционно по нажатию одной кнопки.

Сделать самому или заказать

Выбирать – между самодельным или готовым шибером, следует исходя из вида дымохода и степени его готовности. Так, в керамический или кирпичный канал можно вмонтировать самостоятельно изготовленную выдвижную конструкцию.

Если же речь идет о нержавеющем дымоходе, находящимся в процессе сборки — в этом случае лучше выбрать готовое изделие. Заслонка обычно входит в комплект дымоотводной системы и монтируется по технологии труба в трубу, о которой я расскажу позже.

К тому же, не всегда в магазине можно подобрать изделие именно для вашей формы дымохода.

Изготовление и установка шибера своими руками

Необходимые материалы и инструменты

Для самостоятельного изготовления и установки шибера любого типа из нержавеющей стали нам понадобятся следующие инструменты:

  • Болгарка;
  • Абразивные круги- отрезной и шлифовальный;
  • Дрель;
  • Метчик и масло для смазки резьбы;
  • Молоток;
  • Плоскогубцы;
  • Тиски;
  • Сварка и электроды;
  • Керн;
  • Рулетка;
  • Циркуль;
  • Маркер.
  • Лист нержавейки (предпочтительнее отечественная марка 12×18н10т, либо импортная AISI304, они дороже в цене, но служат на порядок дольше).

Толщина листа 1.5-2.5мм;

  • Нержавеющая трубка 6мм;
  • Болты 8мм -2 шт;
  • Металлический прут для рамки.

Чертеж и схемы

Перед изготовлением необходимо нарисовать чертеж либо схему будущей задвижки.

Примерные схемы приведу ниже:

Расчет размеров

Снимать размеры нужно очень тщательно, зазор даже в несколько миллиметров может стать причиной неправильной работы дымоотвода.

  • Измеряем рулеткой размеры внутреннего сечения канала;
  • Прибавляем к полученному результату по 20-30 мм –получится наружный размер рамки;
  • Не забудьте в готовой задвижке сделать проем для выпуска газа;
  • Следует точно размечать положение отверстий по сварку.

Размеры для поворотного шибера сведем в таблицу:

Особенности монтажа

  • При монтаже шибера на этапе устройства кирпичной кладки рамку располагают на высоте 6-8 рядов от основания трубы;
  • Рамка должна стоять ровно, не перекрывая контуром дымохода;
  • В нержавеющих дымоходах задвижка монтируется по технологии «труба в трубу». Необходимо согласовать ее размеры с диаметром канала;
  • Важный нюанс- заслонка устанавливается на неутепленном участке дымоотвода;
  • Высота от топки до шибера не должна превышать 1м (для металлических каналов);
  • Высота трубы от пола до задвижки -1.8-максимум 2м (для кирпичных);
  • Заслонка в пазах должна двигаться свободно;

Частые ошибки и проблемы при установке

  • Установка задвижки на утепленном участке. Под воздействием теплового расширения заслонка может заклинить;
  • Установка чугунной детали в металлический дымоход (чугун много весит);
  • Использование для изготовления задвижки слишком тонкой стали, либо нержавейки в малым содержанием никеля. Такое изделие быстро деформируется под воздействием горячих газов и может прогореть;
  • Установка шибера с негладкой поверхностью;
  • Установка задвижки без отверстия для выпуска угарного газа;
  • Установка ручек, не позволяющих отслеживать положение задвижки (касается поворотных элементов).

Особенности обслуживания шибера

Шибер, выполненный из нержавеющего листа обычно отполирован до идеальной гладкости. Сажа оседает на нем плохо, но все-таки оседает. Поэтому периодический его необходимо чистить.

Горизонтальную задвижку можно очищать просто выдвинув ее по максимуму и нанеся специальный раствор. Поворотный — чистится через дымоход специальным пластиковым ершиком. Так же следует следить за свободным передвижением заслонки по направляющим. Разрешается их периодически смазывать антикоррозийным составом.

Советы специалистов

Где ставить шибер на дымоходе

Существует 3 варианта размещения заслонки относительно дымоотвода:

  1. Размещение в топке камина либо печи;
  2. Крепление по принципу «труба в трубу»;
  3. Установка в вентиляционной трубе.

Рассмотрим 2 первых варианта:

  • Размещая задвижку в топке печи, либо в выходном патрубке

В этом случае заслонку располагают на высоте не более 1 м от топки, на неутепленном участке трубы. Данное расположение удобно для регулировки заслонки.

Применимо для металлических дымоходов. Такой вариант установки не требует дополнительных креплений. При приобретении готовой системы следует устанавливать задвижку строго по инструкции производителя.

Как выполнять регулировку тяги

Регулировать тягу с помощью шибера –довольно просто. Изменяя положение в сторону увеличения зазора мы увеличиваем приток воздуха к огню и пламя разгорается сильнее. Уменьшаем зазор- тяга снижается. Задвижку закрывают после полного затухания пламени — так печь остывает гораздо быстрее.

Последние модели котлов выполняются с встроенными автоматическими дефлекторами. Все остальные теплоагрегаты требуют обязательной установки шибера.

Универсальные котлы Stropuva

  • Угле.
  • Пеллетах.
  • Древесных отходах.
  • Дровах.

Универсальный котёл на твёрдом топливе Stropuva, согласно проведенным исследованиям и отзывам потребителей, можно отнести к самым экономичным типам отопительного оборудования, выпускаемого компанией Стропува.

Не допускается использование исключительно древесных отходов. При каждой топке потребуется добавлять небольшое количество качественного твердого топлива. Универсальные двухтопливные котлы Stropuva уголь-дрова нуждаются в проведении регулярного сервисного обслуживания.

На практике было доказано, что для комбинированного котла лучше использовать уголь. Этот вид топлива существенно увеличивает время автономной работы от одной закладки, а также эффективность теплоотдачи. В нормальном режиме без предельных нагрузок, агрегат способен проработать до 130 часов. Вместительность топки 220 кг. Закладывать уголь во время топки не разрешается.

Монтаж и эксплуатация котлов Stropuva

При монтаже и подключении необходимо придерживаться основных правил, распространяющихся на все твердотопливные агрегаты. В корпусе расположены два отвода для подачи и обратки теплоносителя, и подключения к центральному отоплению дома.

Обязательным является монтаж системы защиты от перегрева. При необходимости устанавливают циркуляционное оборудование.

В обвязке котла обязательно устанавливается обратный клапан, фильтр грубой очистки. Для универсальной и пеллетной модели дополнительно потребуется приобрести и установить воздушный коллектор.

Дымовая труба расположена с тыльной стороны корпуса. Рекомендован монтаж дымохода с помощью утепленных сэндвич-труб.

Очистка от нагара необходима после каждого прогорания топлива. Осуществляется через специальный люк, расположенный внизу котла.

Растопка осуществляется следующим образом:

  • Открывается заслонка воздуха, и регулятор тяги с помощью троса фиксируется в поднятом положении.
  • Дрова закладываются послойно. Как правило, крупные поленья располагают по центру топки, мелкие по краям.
  • Верхний слой заполняется опилками и щепками. Подкидывать дрова пока не перегорело уже заложенное топливо, не получится, по причине внутреннего устройства и принципа работы агрегата. Поэтому сразу необходимо заполнять топку (за исключением первой растопки) полностью.
  • Причиной отсутствия тяги может быть скопление сажи в дымоотводящем коллекторе, а также недостаточный прогрев дымохода. Поэтому до тех пор, пока дрова разгорятся, рекомендовано оставить заслонку открытым. Это обеспечит хорошую тягу и снизит образование конденсата.

Схемы обвязки котла марки Stropuva

Котлы Stropuva смогли по-настоящему решить проблему автономности твердотопливного оборудования. Конечно, они имеют и свои недостатки, но их выбор является оптимальным решением при отоплении частного дома с отсутствием возможности в газификации.

О дровах

Как уже говорилось выше, качество топлива имеет большое значение. И для эффективности работы отопительного оборудования, и для увеличения срока его эксплуатации. Особенно это касается дров — очень нестабильного вида топлива. Эффективность работы котла зависит от равномерного поступления топлива, причём выровненного по своим теплотворным способностям. Это наиболее важно для современных технологичных отопительных приборов, обременённых автоматикой.

Дрова же различаются по своим техническим качествам — влажности, удельной теплоте сгорания. Именно поэтому производители котельного оборудования настаивают на выборе качественного топлива.

Пеллеты и топливные брикеты — более эффективное топливо для дровяного котла

Наиболее простым способом достижения этого требования будет выбор искусственных «поленьев» — пеллет, топливных брикетов.

О различиях дров и их разновидностях можно более подробно прочесть в статье Плюсы и минусы различных видов твердого топлива для котлов: древесина и её производные.

В рекомендациях производителя, как правило, есть указание, какой длины поленья подходят для топки конкретной модели. Существуют варианты котлов, которые вмещают в камеру сгорания поленья метровой длины.

Полено полену рознь

  • Берёзовые дрова

Берёза имеет плотную древесину, поэтому горит жарко и выделяет много тепла — 3750 ккал, даже если дрова сырые. Она легко воспламеняется. Но при горении таких дров, особенно сырых, выделяется дёготь — вещество, полезное в медицине, косметологии или для защиты поверхностей от гниения, но крайне вредное для внутренностей котла.

Сажа на теплообменнике котла

  • Ольховые дрова

Горящие ольховые дрова практически не выделяют сажи. Более того, сжигание дров из ольхи способствует очищению дымохода. Ольха легко воспламеняется, хорошо горит и выделяет достаточное количество тепла — 2100 ккал.

  • Осиновые дрова

Сжигание осины, так же как и ольхи, очищает дымоход. Но сами по себе такие дрова при горении выделяют немного тепла — до 1650 ккал.

  • Сосновые дрова

Хорошо и довольно жарко горят (3800 ккал), но сосновая древесина смолистая, при сгорании образуется много сажи.

Дрова в складометре

  • Еловые дрова

Дрова из ели сопоставимы по своим качествам с сосновыми, но имеют немного большую удельную теплоту сгорания — 3900 ккал, к тому же они менее смолистые.

  • Тополевые дрова

Тополь горит жарко, но быстро сгорает.

  • Дрова из яблони и груши

Дрова из фруктовых деревьев — яблони или груши — имеют плотную древесину, а значит, выделяют много тепла, горят и тлеют долго. Но эти породы обычно выращивают ради плодов, поэтому такие дрова встречаются не часто. Ещё одна особенность: стволы груш и яблонь корявые, чурки плохо колются, а поленья получаются узловатые, их сложно плотно укладывать в топке.

  • Дубовые, буковые, ясеневые дрова

Дуб, бук, ясень имеют плотную древесину, при горении этих пород выделяется много тепла — до 3600 ккал. Из минусов дубовых или буковых дров можно назвать их редкость в продаже и сложность в раскалывании и растапливании ими котла.

Учитывая описанные качества древесины как топлива, хороший хозяин запасает разные виды дров: одни — чтобы легко разгорались, вторые — чтобы долго и жарко горели, третьи — чтобы периодически очищать дымоход от сажи.

Как работает твердотопливный котёл на дровах

Котёл работает следующим образом:

Как пользоваться шибером на твердотопливном котле

  • В результате сгорания древесины в топке, выделяется определённое количество тепла, различное для разных пород.
  • Тепло идёт на нагрев бака с водой, расположенного над топкой.
  • Вода циркулирует по трубопроводу от бака к батареям отопления и обратно по закрытому контуру. Циркуляция может быть как естественной (при расположении труб под небольшим уклоном), так и принудительной, посредством циркуляционного насоса.
  • Продукты сгорания отводятся при помощи дымохода на улицу. Для того чтобы тяга была нормальной, вертикальная часть дымохода делается высотой три и более трёх метров.
  • Интенсивность горения регулируется при помощи заслонок топки и дымохода.

Отопительный блок оборудуют системой безопасности для аварийного сброса давления при перегреве. Если этого не сделать, котёл становится опасным в эксплуатации.

Регулировка температуры твердотопливного котла

Эффективность работы системы отопления зависит от равномерной подачи температуры. И если в газовых и жидкотопливных котлах этот вопрос решён непрерывной подачей топлива, то в твердотопливных котлах такой возможности нет. Да и само твёрдое топливо при сгорании отдаёт температуру неравномерно: в начале и конце сжигания порции дров — меньше, в середине процесса — больше.

Частично решить эту проблему помогает система регулировки интенсивности горения топлива, то есть подачи воздуха, необходимого для горения.

Термостатический регулятор тяги

Дверки котла имеют уплотнители, поэтому воздух под колосники поступает через нижнюю заслонку. Величину открытия этой поддувальной заслонки регулирует термостатический регулятор тяги.

Термостатический регулятор тяги. Фото с сайта cotlix.com

На нём выставляется необходимая температура, а сам регулятор механически (цепочкой) соединён с дверкой поддувала. Если температура недостаточна, регулятор приоткрывает поддувальную дверку, если велика — закрывает.

Нужно понимать, что твердотопливный котёл — весьма инертное устройство, а регулятор тяги управляет процессом горения с большой погрешностью. Поэтому и вся система отопления должна быть спроектирована с учётом этой особенности.

Вентилятор и контроллер

Более плавная регулировка процесса горения возможна при помощи вентилятора, нагнетающего в топку заданное количество воздуха. Количество оборотов лопастей прибора регулируется контроллером, учитывающим показания термодатчика, и значением выставленной пользователем температуры.

Шибер

Шибер — это заслонка на дымоходе, иначе называется дроссель. Шибер устанавливается после котла и перекрывает канал дымохода. Нужно его устанавливать или нет — зависит от модели оборудования. Некоторые разновидности котлов снабжены заслонкой штатно, в других случаях производители могут рекомендовать установить заслонку в дымоходе дополнительно.

Шибер позволяет увеличить КПД отопительного прибора, частично перекрывая дымоход и уменьшая скорость отведения нагретых продуктов сгорания. На какую величину открывать или закрывать заслонку, можно определить только опытным путём, потому что это зависит от температуры воздуха на улице, влажности, атмосферного давления, направления и силы ветра.

Правильно подобранное отопительное оборудование, а главное — эффективное его использование принесёт в дом тепло, а от хозяев потребуется только дополнить его домашним уютом.

Вам будет интересно  Особенность конструкции и принцип управления задвижки с электроприводом

Функции, предназначение и характеристики

Эта специальная перегородка является обязательной частью каналов, отвечающих за дымовой отвод. Ее наличие гарантирует безопасную эксплуатацию установленной печи или камина, так как обеспечивает пожароустойчивость всей отопительной системы в помещении. Она полностью дублирует сечение и площадь дымоходного просвета. При закрытии следует учитывать сезонность, так как зимой позволено задвигать заслонку на половину длины, а летом открывать полностью. Глухое перекрытие запрещено.

Ее маневренность дает возможность увеличивать или уменьшать трубное сечение, что усиливает или ослабляет воздушную подачу после печной растопки соответственно.

шиберы для дымоходов

Внешне данная заслонка имеет вид небольшой металлической пластинки, которая регулируется посредством ручки, расположенной снаружи. Это обеспечивает ручную регулировку, позволяя владельцу самостоятельно изменять положение перегородки. Независимо от типа конструкции, она монтируется посредством помещения внутрь трубы с дальнейшей фиксацией хомутом.

Зачем нужен шибер для дымохода и как его сделать самостоятельно?

Представляет собой круглую или прямоугольную рамку с пластиной. Пластина выдвигается и задвигается, тем самым регулируя сечение дымохода.

Такой вариант чаще всего используется с кирпичных и керамических каналах. Для неполной герметизации и избежания отравления угарным газом в пластине делается небольшое отверстие. Главное преимущество данного варианта – простота монтажа.

Поворотный дроссельный

Поворотная, или дроссельная, заслонка (она же кабанчик), представляет собой пластину из стали или чугуна, вращающуюся вокруг оси. Ось – металлический стержень, приваренный внутри дымовой трубы. Используется в стальных дымоходах.

Отличается меньшей надежностью-со временем сварочное крепление пластины и оси ослабевает. Следует отказаться от установки поворотного шибера в бане — даже в закрытом виде этот вид заслонки частично пропускает пар.

Кроме того, шиберы различаются по материалу (наиболее распространены нержавеющие и чугунные) и способу регулировки.

Отличия выдвижного и поворотного шибера

Выдвижная заслонка позволяет регулировать рабочее сечение дымохода, поворотная – только открывать или закрывать трубу. Возможны, конечно, некоторые ухищрения — типа закрепления кабанчика в промежуточном положении разными способами, но заводская комплектация этого не предусматривает. Кроме того, поворотный шибер усложняет механическую чистку трубы.

Чугун

Чугун – очень прочный и долговечный материал, традиционно использующийся для изготовления печных задвижек. Чугунный шибер имеет только один минус – большой вес.

Шибер чугунный для банных печей, каминов

Нержавеющая сталь

Высококачественный стальной шиберный узел

Нержавеющая сталь не боится коррозии, долго служит, мало весит и не снижает КПД печи. Гладкая полированная поверхность задвижки из нержавейки препятствует накоплению сажи, что облегчает чистку. Такие шиберы могут быть любой конструкции, и устанавливаться как в кирпичных, так и в стальных дымоходах.

Стальной шибер в кирпичной печи

Конструкция

По конструктивным решениям, шиберу для воздуховодов делятся на выдвижные и поворотные. И круглая, и прямоугольная задвижка может быть обоих типов. Определенная конструкция лучше подходит для использования в конкретных системах.

Выдвижной

Механизм выдвижного типа лучше всего подходит для дымоходов, в качестве исходных материалов для создания которых использовался металл или кирпич. Этот вид конструкции позволяет:

  • проходить воздушным потокам с минимальными потерями;
  • обеспечивать максимально-возможный уровень герметичность;
  • проводить чистку и техническое обслуживание дымохода без каких-либо сложностей.

Поворотный

Задвижка поворотного типа используется не так часто. Механизм функционируют за счет прута, расположенного в центре. На не крепится металлический лист, который вращается вокруг своей оси. За счет этого и происходит регулировка пространства и его перекрытие.

Поворотный шибер также называют дроссельной заслонкой. Ее конструкция достаточно проста и ее без проблем можно сделать своими руками. Однако поворотная задвижка применяется достаточно редко. Это обусловлено тем, что движущаяся часть механизма обладает низким уровнем прочности, вследствие чего, требует периодической замены.

Что это такое и для чего он нужен

Шибер (от немецкого Schieber — заслонка) – приспособление для полного или частичного перекрытия движения газов в дымоходе. Используется с момента появления первых русских печей. Выполняется из чугуна или стали. В современной инженерии нашел применение как в дымоотводящих конструкциях, так и в системах вентиляции.

Как устроен шибер

Конструктивно шибер — это запорное устройство с регулируемой задвижкой. Именно благодаря смещению задвижки регулируется движение газов в дымоходе. Может устанавливаться в дымовых трубах круглого, квадратного и прямоугольного сечения. Представляет собой металлическую пластину, движущуюся внутри дымового канала определенным образом.

Заслонки шибера могут быть двух видов:

  • Выдвижная. Двигается в одной плоскости вперед-назад.
  • Поворотная. Регулирует доступ воздуха, поворачиваясь вокруг своей оси.

Кроме того, задвижки могут быть ручные и оснащенные электроприводом. Стоимость последних на порядок выше и в дымоходах они не используются.

Зачем нужен искрогаситель на дымоход для бани и опасно ли его отсутствие? Заслонка для дымохода: определение, виды, плюсы и минусы, способы установки Установка шиберной задвижки своими руками Шибер для дымохода: выбор, виды и установка своими руками Шибер для дымохода: что это такое, для чего нужен, виды заслонок, как сделать и установить задвижку своими руками Шибер для вентиляции (23 фото): вентиляционные шиберные задвижки и заслонки с электроприводом, круглый и прямоугольный шибер Шиберная задвижка для дымохода – что такое, зачем нужна, как работает, какие виды есть, как сделать своими руками, как установить, поставить В чем необходимость установки шиберной задвижки для дымохода, виды и технология монтажа Зачем нужен шибер для дымохода и как его сделать самостоятельно? Зачем нужен шибер для дымохода и как его сделать самостоятельно?

Советы по выбору шиберной заслонки

Необходимо помнить, что правильный подбор такого элемента, как шиберная заслонка, отражается в будущем не только на показателе тяги, но и на безопасности отопительной системы, частью которой является дымоход. Монтаж шибера выполняется на любые модели каминов и печей, кроме наиболее современных, в которых присутствует дефлектор.

Основные рекомендации по выбору шиберных затворов для дымоотводной коммуникации таковы:

  • в случае если отопительный прибор функционирует за счёт переработки газа, то лучше приобрести поворотную модель затвора. Это связано с тем, что такие модели исключают возможность полного перекрытия дымоотводного канала. Таким образом, отопительная система будет более безопасной. Дымоход, который отводит продукты сгорания от газовой печи, должен во время эксплуатации перекрываться как минимум на 40 процентов;
  • существуют отопительные системы, которые функционируют непостоянно (периодические). Закрытая заслонка, установленная в такой отопительной конструкции, как правило, пропускает пар во время поддачи, а открытая способствует образованию большого количества сажи на трубе, которая располагается ниже пластины;
  • категорически не рекомендуется использовать поворотные элементы для монтажа в банных дымоходах.

Специалисты рекомендуют выполнить тщательный замер сечения дымоотводного канала перед тем, как приобретать шиберное изделие. Пожалуй, это является основным, что необходимо выполнить перед приобретением шибера.

Предлагаем ознакомиться СРУБ дома и бани ручной рубки купить под ключ во Владимире

Существует 3 варианта размещения заслонки относительно дымоотвода:

  1. Размещение в топке камина либо печи;
  2. Крепление по принципу «труба в трубу»;
  3. Установка в вентиляционной трубе.

Рассмотрим 2 первых варианта:

Размещая задвижку в топке печи, либо в выходном патрубке

В этом случае заслонку располагают на высоте не более 1 м от топки, на неутепленном участке трубы. Данное расположение удобно для регулировки заслонки.

Применимо для металлических дымоходов. Такой вариант установки не требует дополнительных креплений. При приобретении готовой системы следует устанавливать задвижку строго по инструкции производителя.

Регулировать тягу с помощью шибера –довольно просто. Изменяя положение в сторону увеличения зазора мы увеличиваем приток воздуха к огню и пламя разгорается сильнее. Уменьшаем зазор- тяга снижается. Задвижку закрывают после полного затухания пламени — так печь остывает гораздо быстрее.

Функциональные возможности

Чтобы понять, зачем нужен шибер в дымоотводной системе нужно изучить сферы применения устройства. Оно используется в трубопроводных системах, где выступает запорной арматурой. Шибер служит ограничителем потока жидкости, сыпучих смесей. С научной стороны такой прибор называют «перекидным».

В дымоходной системе шиберное устройство устанавливается в качестве регулирующего элемента, который обеспечивает частичное или полное перекрытие дымового канала. Так уменьшаются потери тепла, образовавшегося внутри парилки после топки. Шибер обеспечивает регулировку тяговой силы, поскольку выполняет роль заслонки по направлению движения дыма.

С уменьшением сечения дымоотводной трубы в результате продвижения заслонки вглубь конструкции, тяговая сила снижается. При полном перекрытии полностью прекращается. Когда шиберный элемент полностью открывает канал для движения дыма, тяга усиливается, процесс горения происходит лучше, помещение нагревается быстрее.

Чтобы понять назначение этой детали для дымоходной конструкции, нужно разобраться с тем, что такое шибер в печи. Заслонка обеспечивает изменение силы тяги в агрегате за счет регулировки горения топлива в топке.

Этот элемент имеет немаловажное преимущество – он обладает низким сопротивлением относительно оставшихся газовых пузырьков, которые необходимо выводить наружу из помещения. Когда дымоход находится в нерабочем состоянии, тогда задвижка полностью закрыта.. Так как шибер является основным регулятором тяги внутри дома, то именно от него зависит интенсивность горения топлива

Чтобы уменьшить тягу и интенсивность пламени в топке, нужно всего лишь прикрыть заслонку. Для увеличения огня осуществляются противоположные действия

Так как шибер является основным регулятором тяги внутри дома, то именно от него зависит интенсивность горения топлива. Чтобы уменьшить тягу и интенсивность пламени в топке, нужно всего лишь прикрыть заслонку. Для увеличения огня осуществляются противоположные действия.

Современные модели шибера могут быть установлены как в одностенных, так и двустенных котлах. Если же камин или печь не эксплуатируется, то в это время задвижка поворотного шибера для дымохода должна быть полностью закрытой. Чаще всего мастера устанавливают заслонку на первом метре дымохода, так как этот участок не утеплён.

Данное устройство регулирует тягу

К основным функциональным возможностям заслонки относятся:

  1. Частичное перекрытие дымоходного канала.
  2. Качественное регулирование тяги.
  3. Контроль над интенсивностью горения пламени в топке.

Самостоятельное изготовление задвижки

Изготовление поворотного шибера будет сложнее. Сначала сваривается рамка для заслонки. Для этого используются уголки с шириной полки порядка 35 миллиметров.

После высверливаются отверстия для оси. Когда необходим угловой шибер, отверстия делаются по диагонали. Когда шибер требуется прямой, то отверстия должны быть параллельными, посередине сваренной рамы.

После присоединяются втулки. Обязательно нужно проверить правильность их размещения. Ось должна без затруднений вращаться внутри.

Потом изготавливается непосредственно сама заслонка. Путем заготовки пластины по замерам сечения трубы.

Пластина вкладывается в рамку и приваривается к своей оси. При этом не должно возникнуть значительных зазоров, не более 1 миллиметра.

Шибер для вентиляции (23 фото): вентиляционные шиберные задвижки и заслонки с электроприводом, круглый и прямоугольный шибер Шибер для дымохода своими руками - чертежи и инструкции Зачем нужен шибер для дымохода и как его сделать самостоятельно? Что такое шибер для дымохода и как это используется Задвижка дымохода: что такое шибер, какие бывают заслонки для печей и каминов, монтаж и установка своими руками Шибер для дымохода: что это такое, задвижка, заслонка Поворотный шибер для круглой трубы и каменного дымохода Шибер для дымохода своими руками: как сделать заслонку для трубы Шиберная задвижка для дымохода - виды, монтаж и установка. жми! Искрогаситель на дымоход для бани своими руками: как сделать

На следующем этапе, к заслонке необходимо приварить ограничитель, для ее полного закрытия.

После этого, на оси закрепляется ручка, при поворотах которой шибер будет осуществлять вращение.

Сфера применения

Шиберная арматура способна выполнять всего две функции: перекрытие и регулировка потока, но благодаря конструктивным особенностям и вариативности исполнения, применяется в различных сферах:

  • бытовое и промышленное водоснабжение и водоотведение;
  • системы переработки сточных вод;
  • транспортировка газа, нефти и продуктов их переработки;
  • горнодобывающая промышленность;
  • производство пищевых и непищевых товаров народного потребления;
  • вентиляционные системы различного назначения.

Шиберная задвижка для дымохода

Отдельного внимания заслуживает самая первая из шиберных задвижек – дымоходная. Она имеет давнюю историю и очень простую конструкцию: нет ни управляющего механизма, ни уплотнителей, только седла и заслонка-нож.

Старинные печи и камины без задвижки не возводились, так как других способов регулировки тяги не существовало.

Ножевой затвор – прямоугольная чугунная пластина с ручкой – устанавливалась поперек дымохода. В стенках дымовой трубы на высоте чуть больше человеческого роста делались пазы, в которые устанавливалась чугунная рама, позволяющая задвижке свободно ходить вперед-назад, – она и служила комплектом седел. Ручка пластины-затвора выступала за пределы дымовой шахты, что позволяло устанавливать положение шибера от полностью открытого до полностью закрытого, плавно регулируя или полностью перекрывая поток воздуха в трубе.

При открытой задвижке тяга в дымоходе максимальная, дымовые газы отводятся в полном объеме, но и теплый воздух из помещений улетает в трубу. Обычно полностью открывают заслонку при растопке теплового прибора, а затем регулируют ее положение, добиваясь оптимальной тяги, при которой и огонь горит, и дом нагревается. Когда топливо прогорает и прекращается образование дыма, закрывают задвижку, чтобы не выпускать нагретый воздух через дымоход.

Современные печи, камины и котлы, особенно твердотопливные, по-прежнему нуждаются в этом нехитром механизме регулировки тяги. Но с появлением разнообразия в материалах для возведения дымохода появилась и необходимость модифицировать задвижки. Для дымовых шахт и комбинированных дымоотводящих конструкций прямоугольной формы до сих пор популярны чугунные шиберные задвижки. Круглые трубы приходится дорабатывать, устанавливая врезку с седлами, чтобы шибер мог свободно двигаться поперек дымохода.

Основные виды шиберных задвижек

Поворотный шибер. Его еще называют «дроссельская заслонка», которая представляет металлическую пластину, закрепленную на вращающейся оси. Ось, в свою очередь, крепится внутри патрубка дымовой трубы. Данное устройство имеет съемный вращательный диск, но при длительной эксплуатации он может прийти в негодность. Впрочем, схема поворотного механизма позволяет его ремонтировать и заменять своими руками. Преимуществом данного вида устройства является простота эксплуатации. Данный вид шибера не требует постоянного контроля со стороны владельца дома.

Из-за сложности конструкции своими руками, поворотный механизм реже используется при кладке камина или печи.

Шиберная конструкция необходима для дровяных печей и отопительных устройств, работающих на любом твердом топливе.

Поэтому для газового котла наиболее практичным решением будет монтаж именно поворотного механизма. Температура выходящих газов менее низкая, чем при работе твердого топлива, поэтому эксплуатация такого механизма будет наиболее удобной.

Задвижка на утепленном дымоходе

А вот от установки поворотного механизма в бане лучше отказаться. Дело в том, что она частично будет пропускать пар в закрытом виде. А в открытом виде такой механизм тяжело чистить.

Выполненный из нержавеющей стали, шиберный механизм полностью не обеспечит перекрытие дымохода, но при этом исключит возможность вырывания языков пламени через зольник в помещение.

Существует три варианта установки шибера.

  1. Установка заслонки в каминной топке. Для этого шибер монтируют на расстоянии 1 метра от отопительного устройства, что обеспечивает простую эксплуатацию.
  2. Вариант «труба в трубу» предполагает объединение шибера с другими элементами отопительной конструкции без дополнительно использования крепежа.
  3. Установка шиберной задвижки в вентиляционной трубе. Но такой вариант обычно используется с целью защиты двигателя вентилятора от перегрева во время его работы.

Но даже, если готовый комплект идет без этого элемента, шибер легко можно сделать своими руками, выбрав наиболее оптимальный для себя вариант механизма.

Преимущества и недостатки

Как любое инженерное решение, шибер имеет ряд преимуществ и недостатков.

  • Возможность регулирования тяги;
  • Экономия топлива;
  • Шиберы способствуют сохранению тепла.
  • Устройства затрудняют чистку дымоходов;
  • При неправильной установке шибер может клинить и отрицательно влиять на движение газов;
  • Для правильной регулировки необходимо обладать определенными познаниями в области дымоотводящих систем.

Отличия выдвижного и поворотного шибера

Выдвижная заслонка позволяет регулировать рабочее сечение дымохода, поворотная – только открывать или закрывать трубу. Возможны, конечно, некоторые ухищрения — типа закрепления кабанчика в промежуточном положении разными способами, но заводская комплектация этого не предусматривает. Кроме того, поворотный шибер усложняет механическую чистку трубы.

Основные функции и характеристики шиберной задвижки

Для нормального функционирования отопительной системы необходимо наличие хорошей тяги. Шиберная задвижка является основным элементов конструкции дымохода с помощью, которой можно регулировать движение дымовых газов по трубе.

Шибер для дымохода своими руками: как сделать заслонку для трубы - точка j Шиберная задвижка это просто: где и как применяется такой вид задвижек, шибер своими руками Шибер для дымохода: особенности конструирования самодельного регулятора тяги Искрогаситель на дымоход для бани своими руками: как сделать Установка шиберной задвижки своими руками Шибер для дымохода своими руками: как сделать и установить задвижку Шибер для дымохода своими руками: как сделать и установить задвижку Шиберная задвижка для дымохода – что такое, зачем нужна, как работает, какие виды есть, как сделать своими руками, как установить, поставить Шибер для дымохода: зачем он нужен и как его сделать своими руками Что такое шибер: типы заслонок для дымоходов, материалы и для чего это нужно

При хорошем уровне тяги осуществляется стопроцентное сгорание топлива. Отсутствие естественной вентиляции в дымоходе может стать причиной дыма в помещении или возгорания. Поэтому шиберная заслонка, устанавливаемая сверху дымохода, обеспечивает безопасное использование всей системы обогрева. Монтаж такого приспособления производится при отоплении твердым топливом или газом.

Регулировка тяги осуществляется таким методом:

  • увеличение – открытая задвижка шибера;
  • снижение – закрытая заслонка.

При прекращении действия печи или камина шибер полностью перекрывается. Устанавливают такое приспособление в начале дымохода. Для обеспечения свободной работы задвижки ее монтаж производится на неутепленный отрезок трубы.

Вам будет интересно  Буквенное обозначение запорной арматуры

Разные виды шиберных задвижек для дымохода

Шиберные заслонки выполняют в дымоходной системе три основные функции:

  • контроль уровня тяги;
  • регулировка интенсивности горения;
  • перекрытие дымоходного отвода.

Установка заслонок на дымоход выполняется, только если процесс горения осуществляется без подачи приточных воздушных масс.

Конструкция шиберных заслонок зависит от различных показателей:

  • значение сечения трубы;
  • величина температуры потоков проходящих по дымоходному каналу;
  • вид отопительного прибора и строение отвода.

Шиберы в основном изготавливают из нержавейки. Такая сталь не подвергается коррозии и отличается высокой прочностью. Заслонки для дымоходов из нержавейки устойчивы к воздействию химических активных образований внутри трубы и выдерживают высокие температурные режимы – девятьсот градусов. Производят их толщиной от 0,5 до 1 миллиметра.

Шиберная задвижка для дымохода из нержавейки

Иногда используются заслонки на трубу дымохода из чугунного сплава. Основным качеством такого шибера является прочность и долговечность. Но все же материал уступает нержавейке – за счет тяжелого веса установка чугунных задвижек проводится только на кирпичных дымоходах.

При изготовлении шибера перекрывающая канал дымохода пластина тщательно полируется. Гладкая поверхность изделия позволяет без затруднений очистить ее от скопившейся сажи.

Как сделать шиберную задвижку своими руками

Рассмотрим, как сделать оба варианта задвижек для дымоходов – выдвижной и поворотный. Каждый из них имеет свои нюансы изготовления и монтажа. Начнем с выдвижного вида.

Подготовка материалов и инструментов

Для создания простейшей модели выдвижного шибера подойдет оцинкованная сталь. Она обладает небольшим весом, благодаря гладкой поверхности легко очищается от сажи, а при необходимости движущуюся часть легко можно заменить.

Миллиметровая сталь не подойдет, так как она легко прогибается, и при деформации возникнут затруднения с задвиганием пластины в дымоход. Минимальная толщина листа – 1,5 мм, а лучше 2-2,5 мм

Главные инструменты – сварочный аппарат, электроды, болгарка, ножницы по металлу (выбираем в зависимости от толщины листа), дрель со шлифовальным диском, сверла по металлу, напильник. Работы лучше выполнять на рабочем верстаке с тисками. Кроме прочего понадобится лист бумаги для шаблона, рулетка, маркер.

Составление схемы (чертежа)

К снятию размеров нужно отнестись серьезно, так как даже несколько миллиметров могут стать причиной неправильной работы дымохода. Чтобы узнать габариты рамки, следует рулеткой измерить сечение дымоотводного канала – оно будет совпадать с размерами внутренней стороны рамки. К этому значению следует прибавить по 20-30 мм с трех сторон и высчитать наружную сторону рамки.

Чертеж заслонки с проволочной рамкой. Рамку из проволоки сложнее закрепить на кирпичной кладке, чем профиль с плоскими широким сторонами

Чтобы задвижка выдвигалась легко, без усилий, она должна по ширине быть чуть уже ширины рамки (если учитывать внешние стороны). Для упрощения расчетов необходимо начертить схему конструкции и обозначить все возможные размеры, чтобы в дальнейшем, во время работы с металлом, ориентироваться по ним.

Для металлических труб обычно совмещают конструкцию плоской заслонки с фрагментом дымоотвода, расположенным перпендикулярно.

Размеры конструкции для трубы прямоугольного сечения. Задвижка должна полностью перекрывать дымоотвод, но при этом иметь небольшие отверстия для проникновения воздуха, просверленные дрелью, или зазор

Для кирпичных дымоходов достаточно плоской рамы из проволоки или профиля с двигающейся по направляющим (двум параллельным сторонам) задвижкой.

Разметка и вырезание деталей

Определив точные размеры, вырезаем раму для шибера. Если дымоход небольшой (например, в бане или в летней кухне), можно использовать толстую проволоку, согнув ее в виде буквы П.

Более обстоятельная рама – это прочный угловой профиль. Чтобы его сделать, вырезаем из листовой стали полосу и сгибаем ее вдоль под углом 90º. Чтобы придать профилю нужную форму, в местах, где намечены углы, одну из плоскостей разрезаем. При сгибании получаем рамку. Места сгибов привариваем.

Далее вырезаем саму заслонку. Она должна быть примерно на 5-10 мм быть уже ширины рамы. Длину подгоняем так, чтобы в закрытом состоянии наружу выглядывал только небольшой фрагмент задвижки. Оформить его можно по-разному: в виде ушка с отверстием или просто подогнутого края.

Края вырезанного шибера зачищаем диском, чтобы процесс закрывания/открывания проходил легко и бесшумно. Красить детали нельзя.

Этапы установки задвижки

На фото показаны этапы установки шибера заводского производства. По тому же принципу монтируется и самодельное устройство.

Шибер для дымохода: материал, чертеж, монтаж Шиберная задвижка для дымохода своими руками: пошаговая инструкция по созданию, виды и отличия. Шибер для дымохода: для чего он нужен? - домашний очаг Зачем нужен шибер для дымохода и как его сделать самостоятельно? шибер для дымохода своими руками - чертежи и порядок изготовления Зачем нужна задвижка дымохода – что такое шибер, виды, правила монтажа. установка задвижки в кирпичной печи Шибер для вентиляции: назначение, классификация и конструкция Правила установки шибера для дымохода Шибер для дымохода: особенности конструирования самодельного регулятора тяги Как сделать шиберную задвижку для дымохода Что это такое шиберные задвижки и где применяются шиберы?

Галерея изображений
Фото из
В соответствии со схемой устройства печи определяем место установки шиберной заслонки и отмечаем кирпичи, которые необходимо подрезать

Достаем кирпичи, служащие основанием для монтажа заслонки, и подрезаем их по размерам рамки шибера болгаркой

Для фиксации задвижки используем раствор для кладки. Наносим его на место монтажа, а затем – на края рамки сверху

Задвижка «встала» на одном уровне с остальными кирпичами, поэтому препятствий для дальнейшей кладки нет, она производится в обычном порядке – по схеме порядовки

Шаг 1 – определение места монтажа

Шаг 2 – обрезание кирпичей по периметру отверстия

Шаг 3 – посадка шибера на раствор

Шаг 4 – кирпичная кладка над шибером

Высота установки заслонки во многом зависит от конструкции печи, в банных печах она ниже, в отопительных для дома – выше. Минимальная высота – 0,9-1 м от пола, максимальная – около 2 м.

Функции, назначение и характеристики

Шибер – это перегородка, которая находится внутри дымохода. Она повторяет форму и площадь его сечения и в закрытом состоянии практически полностью перекрывает его. Изменение положения шибера позволяет увеличивать или уменьшать отверстие трубы дымохода, усиливая или ослабляя воздушный поток. С помощью заслонки можно прекратить движение воздуха после растопки печки.

Шиберная заслонка представляет собой тонкую металлическую пластинку, регулируемую вручную с помощью специальной ручки. Последняя находится снаружи трубы дымохода, чтобы пользователь мог вручную регулировать положение пластинки.

В зависимости от конструкции и типа заслонки, она устанавливается с помощью специальной металлической рамы, либо вставляется внутрь трубы и фиксируется осевым прутом.

Шибер в дымоходе выполняет следующие функции:

  • увеличивает силу тяги при сложных погодных условиях;
  • повышает интенсивность горения в топке за счет усиления притока кислорода;
  • уменьшает тягу при сильном гуле в печной трубе во время сильного ветра;
  • экономит топливо за счет уменьшения интенсивности горения;
  • предотвращает утечку тепла после прогрева каменки.

Пример изготовления задвижки

Традиционная шиберная заслонка для дымохода очень проста в конструкции и ее достаточно легко изготовить самостоятельно. Это может быть особенно актуально в случае, когда возникают сложности в подборе нового оборудования.

Рассмотрим вариант изготовления поворотного шибера из нержавеющей стали. Работаем в следующей последовательности:

  • Готовим рамку для заслонки. Устройство свариваем по размерам из стальных уголков, ширина полки которых составляет 35-45 мм.
  • Высверливаем отверстия под ось. Если собираемся изготовить шибер с «прямым» поворотом, отверстие располагаем точно на середине параллельных сторон рамы. Для «угловых» заслонок отверстия выполняем по диагонали.
  • Привариваем втулки. Это могут быть небольшие отрезки полудюймовой трубы. Контролируем правильность их положения: ось прутка должна свободно поворачиваться внутри.
  • Готовим заготовку для заслонки. Из стального листа, толщина которого 2-3 мм, вырезаем пластину нужного размера.
  • Вкладываем заготовку в рамку и привариваем ее к оси. Следим за тем, чтобы по всему периметру между рамой и заслонкой был зазор величиной не более 1 мм.
  • Привариваем ограничитель, который должен будет удерживать заслонку в положении «закрыто».
  • На ось закрепляем декоративную ручку, с помощью которой задвижка будет поворачиваться.

Вот так это все дело выглядит:

Как показал опыт, заслонка на дымоход такой конструкции легко устанавливается на трубу и функционирует очень эффективно. Однако, нужно следить за тем, чтобы между рамкой и задвижкой был небольшой зазор. Даже в закрытом состоянии заслонка должна пропускать некоторое количество воздуха.

Техника безопасности

Говоря о шиберных задвижках в первую очередь следует остановиться на технике безопасности. Уже из определения становится ясно, что это устройство способно полностью перекрыть естественный ход воздуха из помещения через печь и дымоход на улицу. В таком запертом состоянии печь может находится только при одном условии — в ней нет ничего, что ещё хотя бы немного тлеет, а тем более горит.

Как известно, горение дров в печи приводит к выделению ядовитого для человека угарного газа. Опасность отравления этим газом заключается в том, что человек может просто не чувствовать губительного воздействия газа до момента, пока не начнет терять сознание, а тогда может быть уже слишком поздно. Не стоит недооценивать эту опасность: например известно, что знаменитый французский писатель Эмиль Золя скончался в Париже у себя в спальне от угарного газа.

Рекомендуем видео-обзор особенностей шиберных задвижек различных конструкций.

Внимательный читатель может заметить, что производители задвижек выпускают их со специальными отверстиями, предотвращающими полное запирание дымохода. Однако, при регулярной эксплуатации с течением времени на этих отверстиях собирается сажа и смола, которые постепенно уменьшают их пропускную способность, а потом могут их и вовсе заблокировать. Очевидно, что дымоход периодически нуждается в чистке и задвижка тут не исключение, но на практике эта процедура проходит значительно реже, чем того требует техника безопасности.

Принцип работы шиберного механизма

  • корпус,
  • шибер,
  • стойку,
  • уплотнительные элементы,
  • сальниковый уплотнительный узел.

Усилие, посредством которого регулируется движение шибера передается посредством штока.

Герметичность обеспечивается посредством сильного прижатия шиберного элемента к уплотнителям напором движущейся среды. Конструкция шиберов может включать выдвижной или невыдвижной шток. Фиксированный шток широко используется при установке шибера в ограниченном пространстве.

Корпус

Корпуса задвижек могут быть цилиндрической или прямоугольной формы. Они могут быть цельнометаллическими или сборными (например, сварными). Корпуса могут быть оснащены съемной нижней крышкой и сквозным шибером. Корпуса изготавливаются из высокопрочного чугуна, цветного металла или легированной стали.

Виды и технические характеристики шибера для дымохода Зачем нужна задвижка дымохода – что такое шибер, виды, правила монтажа Шибер для дымохода своими руками - чертежи и порядок изготовления Шиберная задвижка для дымохода — инструкция по созданию своими руками Шибер: основное назначение, разновидности и преимущества использования Шибер для дымохода: для чего он нужен? Шибер для дымохода: выбор, виды и установка своими руками Шибер для дымохода своими руками: как сделать и установить задвижку Шибер для дымохода своими руками: как сделать и установить задвижку Шибер для дымохода: что это такое, задвижка, заслонка

Материал, из которого изготовлена задвижка оказывает прямое влияние на ее устойчивость к агрессивным средам. Так, чугунные элементы хуже противостоят воздействию:

  • дизтоплива,
  • моторного масла,
  • бензина,
  • индустриального масла.

Для того, чтобы снизить стоимость задвижки и повысить ее устойчивость к воздействию агрессивной среды, используются комбинированные задвижки – корпус из чугуна, а шибер — из легированной стали. В случае, если воздействию агрессивной среды подвергается чугун, его в целях сохранения покрывают эпоксидной смолой. В некоторых случаях в агрессивных средах используются шиберы с корпусами из высокопрочного ПВХ.

Он может быть изготовлен из толстой прокатной плиты, имеющей уплотнительные

параллельные элементы. Ножевой элемент имеет проходное отверстие, полученное сверлением. Диаметр отверстия должен равняться диаметру патрубка, к которому крепится шибер.

Шиберный элемент может иметь заостренную кромку, которая может идти под углом к закрываемому отверстию или закрывать его прямо. Это позволяет разделить элементы шиберов:

  • на ножевые
  • и гильотинные.

Заточенный элемент ножа позволяет легко перекрывать отверстия, через которые проходит вязкая или твердая среда. От величины заострения зависит возможность максимально быстрого перекрытия отверстия трубопровода.

Для изготовления ножей используется высокопрочная легированная сталь. Нож подвергается полировке, обеспечивающей максимально легкое скольжение по уплотнительным элементам и максимально плотное примыкание к краю уплотнителя или трубопровода. Качественная полировка позволяет предотвратить торможение или заклинивание при перекрытии потоков сред, имеющих большое количество твердых включений.

Уплотнители

Могут использоваться два вида уплотнителей: металлические, из синтетических компонентов.

  1. В нефтехимической отрасли как уплотнительный материал используется нитриловая резина.
  2. При работе с маслами и топливом в условиях пониженной температуры хорошо подходит уплотнитель на основе резиновой смеси и СКН.
  3. В фармацевтической и пищевой промышленности широко применяются уплотнители на основе силикона.

Сальник обеспечивает герметичное прилегание верхней части устройства. Его набивка состоит из хлопчатобумажного волокна, синтетических полиматериалов, графитосодержащего материала.

Типы соединения с трубопроводами

Устройства крепятся к трубопроводам посредством:

  • фланцевого,
  • межфланцевого,
  • приварочного соединения.

Усиление герметичности шибера при межфланцевом или фланцевом соединении усиливается посредством специальных прокладок.

Описание

Шибер — заслонка, применяемая для печей, котельных, водопроводных систем. При эксплуатации этот элемент становится неотъемлемым узлом, отвечающим за качественный отвод дыма наружу. Шибер обеспечивает безопасную эксплуатацию отопительной системы, поскольку предотвращает внезапное возгорание.

Для правильного функционирования приспособление следует располагать в метре от трубы. Этот сектор не покрывают теплоизоляционными материалами, поэтому расширения под действием высоких температур не возникает. При отсутствии шибера владельцы банных сооружений нередко сталкиваются с проблемой увеличенного расхода топлива, поскольку большая часть сырья не прогорает. Наблюдается слабый отопительный эффект. Основной недостаток дымоходной системы без шибера — появление обратной тяги. Установив один раз качественный регулятор скорости вывода дыма, о такой проблеме забываешь раз и навсегда.

Для чего нужна задвижка

Использование шибера позволяет перекрыть дымоходный канал после эксплуатации печи. Отверстия в этом приспособлении препятствуют полной закупорке сечения дымоотводного канала. Стоит запомнить — закрытое положение такой задвижки указывает на то, что дымоход не используется, а открытое означает начало топки.

Тяга в дымоходе – очень важный показатель, который определяет не только эффективность вывода продуктов сгорания из дымохода, но и КПД отопительной системы в целом. Поэтому регуляция тяги, осуществляемая с помощью шиберного элемента, очень важна. В случае если уровень тяги в системе превышает допустимые параметры, необходимо отрегулировать положение шиберного элемента. Такая задвижка регулирует тягу за счёт уменьшения или увеличения показателя сечения дымоотводного канала.

Помимо этого, шиберные элементы выполняют ещё одну важную функцию, которая заключается в регуляции горения продуктов в отопительном устройстве. Интенсивность горения контролируется за счёт того, что такой элемент регулирует движение воздушного потока внутри системы. Стоит отметить, что нельзя монтировать шиберные изделия в том случае, если переработка отопительного сырья производится в приборе за счёт приточных воздушных потоков.

Самыми прочными и простыми в обслуживании являются нержавеющие или оцинкованные задвижки

Как правило, такие изделия производятся из нержавеющей стали, которая обладает хорошими прочностными характеристиками. Нержавейка является резистентной к губительным коррозийным воздействиям, а также является устойчивой к активным химическим соединениям, образующимся внутри дымоотвода. Толщина шибера колеблется в пределах от 0,5 до 1 мм. Шиберы отличаются высокими показателями термоустойчивости и способны выдерживать температуру до 900 градусов Цельсия.

Полезная информация! Рекомендуется подбирать заслонки с полированной поверхностью. Полированная заслонка проще в эксплуатации, легче очищается от сажи.

Заслонка имеет вальцовочные швы и способна перекрывать довольно большую площадь дымоотводного канала (до 85 процентов). Такие характеристики сделали это изделие очень популярным среди потребителей.

Правила безопасности

При полном закрытии заслонки угарный газ проникает в помещение – его не видно, не слышно, бывает, что нет запаха. Исключение может составлять задвижка с фиксатором. В банной печи закрывать заслонку не стоит, пока не прогорят дрова и угли не покроются слоем пепла.

При выборе вида шибера учитывайте его недостатки, к примеру, подумайте, если у вас прямой дымоход, то вам будет трудно избавляться от сажи.

Перед тем как сделать конструкцию и устанавливать своими руками, посоветуйтесь со специалистом, который вычислит уровень тяги вашей печи. Для этого профессионалы пользуются специальной формулой. Берегите себя!

Источник https://stroy-podskazka.ru/dymohod/shibery/

Источник https://spark-welding.ru/montazh-i-remont/kakoj-shiber-luchshe.html

Источник https://sauna-pod-klyuch.ru/siber-dla-dymohoda-cto-eto-takoe-zadvizka-zaslonka/
