Ветрогенераторы для дома своими руками. Самодельные генераторы для ветряка

В плане ветроэнергетических ресурсов Россия занимает довольно двойственное положение. С одной стороны, на ее долю приходится огромная площадь, богатая равнинными местами. С другой — ветры здесь медленные, имеют низкий потенциал. Они могут быть довольно буйными в местах, где проживает мало людей. В соответствии с этим становится актуальной задача обустройства самодельного ветрогенератора.

Источник электричества

Как минимум 1 раз в год увеличиваются тарифы на услуги электроэнергии, зачастую — в несколько раз. Это бьет по карману граждан, зарплата которых не растет столь же стремительно. Домашние умельцы раньше прибегали к простому, но довольно небезопасному и незаконному способу экономии на электроэнергии. Они прикрепляли к поверхности расходомера неодимовый магнит, после чего тот приостанавливал работу счетчика.

Если указанная схема изначально работала слаженно, то в дальнейшем с ней возникали проблемы. Объяснялось это несколькими причинами:

Всё это подтолкнуло людей к поиску альтернативных источников электроэнергии, к примеру, ветрогенераторов. Если человек проживает в областях, где регулярно дуют ветры, такие приспособления становятся для него «палочкой-выручалочкой». Устройство использует силу ветра для получения энергии.

Корпус оснащен лопастями, приводящими в движение роторы. Электроэнергия, полученная таким образом, трансформируется в постоянный ток. В дальнейшем она переходит к потребителям либо накапливается в аккумуляторе.

Самодельный ветрогенератор может выступать в качестве главного или дополнительного источника энергии. В качестве вспомогательного устройства он может греть воду в бойлере либо подпитывать домашние светильники, тогда как вся остальная электроника работает от главной сети. Возможна работа таких генераторов и в качестве главного источника там, где дома не подключены к электричеству. Здесь устройства подпитывают:

• лампы и люстры; ;
• бытовую электронику.

Ветровая электростанция способна подпитывать низковольтные и классические приборы. Первые работают от напряжения 12−24 Вольт, а ветрогенератор способен обеспечивать мощность на 220 Вольт. Он изготавливается по схеме с использованием инверторных преобразователей. Электричество накапливается в его аккумуляторе. Есть модификации на 12−36 Вольт. Они отличаются более простой конструкцией. Для них применяются стандартные контроллеры заряда аккумулятора. Чтобы обеспечить обогрев жилища, достаточно сделать ветрогенераторы своими руками нa 220 В. 4 кВт — это мощность, которую обеспечит их двигатель.

Особенности изделия

Создавать ветряк своими руками выгодно. Достаточно узнать, что заводские изделия мощностью не больше 5 кВт стоят до 220000 р., как становится ясно, насколько лучше использовать доступные материалы и сделать их самостоятельно, ведь благодаря этому удастся сэкономить немало средств.

Безусловно, заводские модификации редко ломаются и являются более надежными. Но уж если поломка случится, придется потратить огромные суммы на покупку запасных узлов.

Магазинные модели часто недоступны большинству граждан. Чтобы окупить затраты на покупку такого устройства, требуется от 10 до 12 лет, хотя отдельные виды устройств и отбивают эти расходы чуть раньше. Сделав ветрогенератор 2 кВт своими руками, можно получить далеко не самую совершенную конструкцию, но в случае поломки ее удастся легко отремонтировать самостоятельно. Миниатюрный ветряк малой мощности способен собрать без проблем любой человек, который умеет обращаться с инструментами.

Ключевые узлы

Как говорилось, ветряной генератор можно сделать в домашних условиях. Надо подготовить определенные узлы для его надежного функционирования. Они включают:

1. Лопасти. Изготавливать их можно из разных материалов.
2. Генератор. Его тоже можно собрать собственноручно или же купить готовый.
3. Хвостовая зона. Используется для движения лопастей по направлению вектора, обеспечивая предельно возможный КПД.
4. Мультипликатор. Увеличивает скорость вращения ротора.
5. Мачта для крепежа. Она играет роль элемента, на котором зафиксированы все указанные узлы.
6. Натяжные тросы. Необходимы для фиксации конструкции в целом и защиты от разрушения под воздействием ветра.
7. Аккумулятор, инвертор и контроллер заряда. Способствуют преобразованию, стабилизации энергии и ее накапливанию.

Новичкам следует рассматривать простые схемы роторного ветрогенератора.

Инструкция по изготовлению

Ветряк можно изготавливать даже из пластиковых бутылок. Он будет крутиться под действием ветра, издавая при этом шум. Возможных схем обустройства таких изделий существует много. Ось вращения допустимо располагать в них вертикально или горизонтально. Эти устройства используются в основном для борьбы с вредителями на приусадебном участке.

Самодельный ветрогенератор похож на бутылочный ветряк по конструкции, но размеры его больше, и он отличается более основательной конструкцией.

Если к ветряку для борьбы с кротами на огороде приделать мотор, он сможет давать электроэнергию и подпитывать, например, светодиодные светильники.

Сборка генератора

Для сборки ветряной электростанции обязательно потребуется генератор. В его корпус необходимо поставить магниты, которые будут обеспечивать электроэнергию в обмотках. Такой тип устройства имеют отдельные виды электродвигателей, к примеру, которые установлены в шуруповёртах. Но изготовить из шуруповерта генератор не удастся. Он не обеспечит необходимой мощности. Его хватит разве что на подпитку небольшой светодиодной лампы.

Из автомобильного генератора ветряную электростанцию тоже вряд ли получится сделать. Объясняется это тем, что в данном случае применяется обмотка возбуждения, получающая питание от аккумулятора, почему он и не подходит для этих целей. Следует подбирать самовозбуждающийся генератор оптимальной мощности либо купить готовую модель. Эксперты рекомендуют приобретать его в готовом виде, т. к. это устройство обеспечит высокий КПД, но никто не мешает сделать его своими руками. Предельная мощность у него будет находится на уровне 3,5 кВт.

Что потребуется взять:

Ставят ротор и статор и на дистанции 2 мм. Обмотки объединяют таким образом, чтобы получился 1-фазный источник переменного тока.

Создание лопастей

В ветреную погоду из готового устройства можно добывать 3,5 кВт мощности. При средней интенсивности воздушного потока этот показатель составляет не более 2 кВт. Устройство бесшумное, если сравнивать с моделями на электродвигателе.

Следует подумать о месте монтажа лопастей. В рассматриваемом примере изготавливается простая модификация ветрогенератора горизонтального типа с тремя лопастями. Можно попробовать изготовить вертикальной вариант, но КПД у него будет пониженным. В среднем он составит 0,3. Единственным преимуществом такой конструкции будет возможность работы при любом направлении ветра. Простые лопасти изготавливаются с помощью таких материалов:

Одно дело — изготовить своими руками лопасти для ветрогенератора, и совсем другое — обеспечить сбалансированность конструкции. Если все нюансы не будут учтены, сильный ветер без особого труда разрушит мачту. Как только лопасти будут изготовлены, вместе с ротором их устанавливают на монтажную площадку, где будет закреплена хвостовая часть.

Запуск и оценка эффективности

Даже если ветрогенератор был изготовлен по всем правилам, ошибочный выбор места для размещения мачты может сыграть злую шутку с мастером. Элемент должен стоять вертикально. Генератор вместе с лопастями лучше разместить как можно выше — там, где «гуляют» сильные ветры. Поблизости не должно располагаться домов, любых крупных зданий, отдельно растущих деревьев. Всё это будет загораживать потоки воздуха. Если обнаружены какие-либо помехи, следует разместить генератор на определенном расстоянии от них.

После того как установка начнёт работать, следует подсоединить мультиметр к ветви генератора и проверить, имеется ли напряжение. Систему можно считать готовой к полноценной эксплуатации. После этого остается выяснить, какое напряжение поступит в жилище и каким образом это будет происходить.

Процесс подключения в доме

После обустройства практически бесшумного ветряка с хорошей мощностью необходимо подключить к нему бытовые приборы. Собирая собственноручно такое устройство, следует позаботиться о покупке инверторного преобразователя с эффективностью 99%. В таком случае потери на переход постоянного тока в переменный будут наименьшими, а в корпусе будут присутствовать три узла:

1. Аккумуляторный блок. Способен впрок накапливать энергию, которая генерируется устройством.
2. Контроллер заряда. Обеспечивает более продолжительный срок службы аккумуляторных батарей.
3. Преобразователь. Трансформирует постоянный ток в переменный.

Можно устанавливать оборудование для питания осветительных приборов и бытовой техники, которые могут функционировать на напряжении 12−24 Вольт. Потребность в инверторном преобразователе в таком случае отсутствует. Для приборов, позволяющих готовить пищу, лучше задействовать газовое оборудование с питанием от баллона.

Энергия ветра приручена людьми достаточно давно. Примером тому могут служить парусники, благодаря которым, в прошлом, мореплаватели открывали новые земли и создавали картину нашего настоящего мира. Также всем наверняка знакомы ветряные мельницы, которые являлись для наших предков единственными машинизированными средствами труда. Они и по сей день помогают людям.

Пример ветрогенератора для установки на крыше

В настоящее время энергия ветра представляет огромный интерес в качестве альтернативного источника электроэнергии. Попробуем разобраться, оправдан ли этот ажиотаж вокруг таких способов , как ветряные электростанции.

Эти новомодные приспособления для получения электроэнергии представляют собой определенное количество генераторов, использующих для работы силу ветра, объединенных в систему вместе с другим вспомогательным оборудованием. Наиболее продвинутыми в направлении электроэнергетики странами являются Германия и Дания. Исследования показывают, что потребление энергии в этих странах существенно ниже по сравнению с их соседями. Также, благодаря тому, что они внедряют возобновляемую энергетику в другие страны, в их бюджете замечается существенный прирост.

Ветряные электростанции бывают двух типов: с горизонтальным и вертикальным расположением оси вращения.

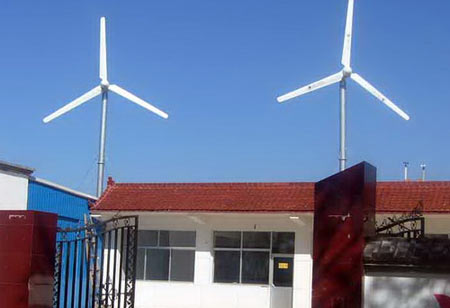

Так выглядит горизонтальный ветрогенератор

Первый тип еще называют пропеллерным, и применяют его чаще всего, так как такие ветряки имеют наибольший коэффициент полезного действия. Их отличает более сложная конструкция, включающая в себя устройство для ориентации по ветру. Самодельное изготовление пропеллерного типа ветряков затруднено. Работают такие установки только при больших скоростях ветра, поэтому их применение в условиях слабых ветров нецелесообразно.

Второй тип – вертикальные ветровые генераторы, имеют более простую конструкцию, и неприхотливы относительно скорости ветра. Минусом таких устройств является их малый коэффициент полезного действия. Любой из типов ветряков имеет существенный минус – это невысокое качество получаемой электроэнергии, что обязывает принять меры для устранения этого недостатка. В качестве компенсаторов используются стабилизирующие устройства, преобразователи и аккумуляторы.

схема горизонтального ветрогенератора

Конструкция стандартной ветряной электростанции имеет следующие компоненты:

• ветряной двигатель;
• элемент, направляющий двигатель по ветру;
• редуктор;
• генератор;
• зарядное устройство;
• аккумуляторная батарея;
• инвертор (преобразователь постоянного тока в переменный).

Если не углубляться в технические вопросы, процесс получения электроэнергии ветряными электростанциями можно описать следующим образом:

Система кондиционирования дома

Перед установкой ветрогенератора в конкретном месте проводится ряд подготовительных мероприятий.
В данной местности изучается направление и сила ветра, и если место оказывается перспективным, решается вопрос о рентабельности возведения станции.

Выбор ветряной электростанции

Сейчас в каждом регионе нашей страны можно найти организации предлагающие ветряки для дома. Выбор в сторону того или иного устройства делается на основании потребностей потребителя электроэнергии. К примеру, для со множеством разнообразных потребителей электроэнергии потребуется мощная установка.

Для того чтобы сделать возможной работу сельскохозяйственной техники, достаточно будет запроектировать генератор малой мощности. В любом случае расчет и монтаж систем, использующих возобновляемые энергетические ресурсы лучше всего доверить специалистам. Покупке конкретного типа ветряка предшествует тщательный анализ скорости ветра на участке.

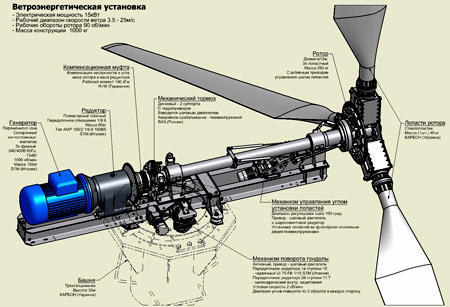

Схема ветроэнергетической установки

Также необходимо учесть такие моменты, как среднегодовое потребление электроэнергии и пиковые нагрузки, а также ландшафт местности. Если в радиусе ста метров от ветряка находится постройка или, к примеру, дерево, то мачта должна иметь высоту, превышающую это препятствие на 10 метров. Можно, конечно, задрать ветряк еще выше, однако это будет экономически нецелесообразно.

Положительные стороны использования ветрогенераторов

1. Неисчерпаемость энергии ветра.
2. Более простое устройство и быстрая окупаемость, по сравнению с другими альтернативными источниками энергии.
3. Стабильное производство электроэнергии.
4. Экологическая безопасность.

Отрицательные стороны ветряков

Сколько стоят ветровые генераторы

Ветряки различаются в зависимости от используемой силы и скорости ветра. На рынке представлены различные агрегаты в широком ассортименте. Установка мощностью до 6 кВт может обеспечить электроэнергией магазин, кафе или даже маленькое сельскохозяйственное угодье.

Если есть потребность в обеспечении электроэнергией некрупного поселка, то мощность электростанции должна быть порядка 18 – 25 кВт.

В среднем, за простые ветряки для дома, поставщики попросят не меньше семисот тысяч рублей. Установки для решения более серьезных задач обойдутся гораздо дороже, три миллиона – это вполне реальная цена.

Малая ветроэнергетика

Как было сказано выше, ветряные электростанции очень шумные сооружения. Однако, существуют и такие варианты, которые подходят для тех мест, где высокий уровень шума недопустим. Небольшие объекты, такие как магазины, вполне могут быть обеспечены электроэнергией с помощью таких бесшумных установок.

Наиболее популярные варианты в настоящее время — это вертикальные модели, которые обладают следующими достоинствами:

• бесшумная работа, исключающая вибрации;
• защита от сильных порывов ветра;
• защита от молнии;
• способность подстраиваться под направление ветра.

Ветряки для дома можно легко установить своими руками, а также они просты в эксплуатации. Существует такой вариант домашних ветрогенераторов, как ветряк парусного типа. Возможно, он может отпугнуть кого-то своей внешней непривлекательностью, но зато его использование может быть оправдано даже при слабом ветре. Так же как и стандартные ветряки, такие агрегаты нейтральны в отношении загрязнения окружающей среды, стоят недорого и почти бесшумны.

Перспективы развития электрических станций, в которых используется энергия ветра

Говорят, что на наш век природных ресурсов хватит, однако, недалеко то время, когда альтернативная энергетика займет лидирующие позиции среди всех вариантов выработки электроэнергии. Уже сегодня во многих странах можно встретить ветряные электростанции для дома. В нашей стране альтернативная энергетика развивается медленными темпами, что можно объяснить плохим финансированием со стороны государства.

Системы охранной сигнализации для дачи и дома

Также, медленное развитие в нашей стране обуславливается большими запасами более дешевых энергоресурсов. Как бы то ни было, потребители в нашей стране сталкиваются с высокими тарифами на энергию, особенно в отдаленных районах. Для таких мест альтернативные источники энергии очень уместны, так как зачастую централизованное энергоснабжение там вовсе отсутствует.
В защиту развития ветроэнергетики в России можно отметить тот факт, что наши территории располагают огромным ветроэнергетическим потенциалом. Крайний Север и Дальний Восток нашей страны можно отнести к самым ветреным зонам.

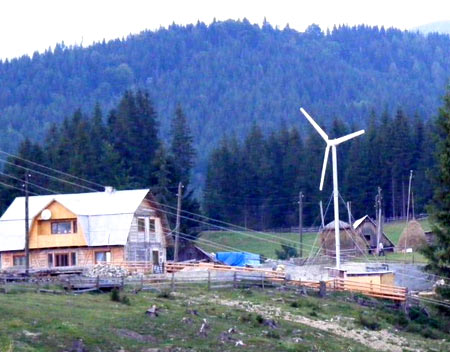

В некоторых регионах России очень активно используют энергию ветра, к примеру:

1. Чукотский АО.
2. Астраханская область.
3. Республика Башкортостан.
4. Республика Коми.
5. Калининградская область.
6. Ростовская область.
7. Мурманская область.

Как показывает практика, ветряные электростанции и другие альтернативные источники энергии как минимум в два раза менее эффективны, чем электростанции, использующие традиционные виды энергии. Следовательно, для того чтобы получить столько же электрической энергии необходимо возвести в два раза больше станций. Рассуждая в таком ключе, можно прийти к выводу, что имеет место огромный перерасход материалов и занимаемой площади, что негативно влияет на экологию.

ветряная электростанция в Калифорнии

Капиталовложения на возведение ветряков сравнимы с затратами на строительство атомной электростанции, с расчетом вырабатываемой мощности. Если говорить о себестоимости вырабатываемого киловатта электроэнергии, то вопреки убеждениям она ненулевая. Все из-за того, что существуют эксплуатационные издержки.

Можно сделать вывод, что возобновляемость энергии несколько условна, так как для строительства ВЭС используются невозобновляемые материалы, производство которых, кстати, далеко не экологично.

Развитие альтернативной энергетики, в которой используется энергия ветра, идет медленными темпами из-за огромной трудоемкости процесса изготовления оборудования, необходимости в больших площадях и нестабильности работы.

Ветряные электростанции – это наиболее альтернативный вариант экономии электрической энергии на сегодняшний день.

Очень часто, такие установки можно встретить на дачных участках.

Люди используют их в тех местах, где загородные участки удалены от основных электрических сетей. Но это не единственная причина. Большинство людей используют ветроэлектростанции в целях экономии и автономности.

Ветряные электростанции имеют свои особенности, которые необходимо знать потенциальным покупателям, иак как от их компетентности зависит продуктивность работы .

Главный стимул приобретения ветряного генератора – это, несомненно, его целесообразность. Одним из главных критериев при достижении данной цели являются требования к ветру. Известно, что среднегодовая скорость ветра около 4.0-4.5 м/с., этого показателя более чем достаточно для того, чтобы домашняя ветряная электростанция была выгодна в использовании, то есть давала возможность экономить электроэнергию.

Для того, чтобы оценить скорость ветра в вашем регионе, вы можете воспользоваться картой ветров. Если у вас возникло желание измерить скорость ветра с максимальной точностью, вам стоит приобрести специальный прибор, который вам в этом поможет.

В состав этого изобретения входит деталь, которая носит название анемометр. С помощью неё к вам поступает сигнал равносильный скорости ветра. Также, вам пригодится прибор, который считывает сигналы, которые подаёт анемометр. Существуют и другие приспособления этого типа.

Для того, чтобы данные получились как можно точными, такие приборы нужно устанавливать высоко, чтобы внешние факторы, такие как деревья, различные постройки и прочее, не искажали результаты прибора.

Компоненты устройства

Очень важно при покупке домашних ветроэлектростанций знать её компоненты, это вам даст возможность быть более компетентными в этом вопросе и подобрать наилучшую модель для своего дома.

В состав ветряной электростанции входит:

1. Ротор с лопастями (в зависимости от модели, ветрогенераторы делятся на двухлопастные, трёхлопастные и многолопастные).

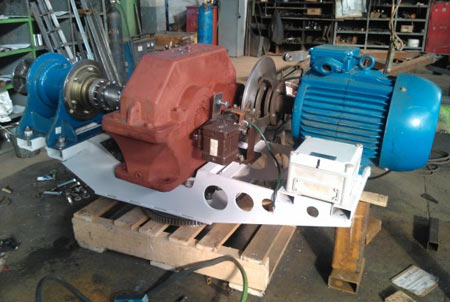

2. Редуктор, проще говоря, коробка передач. Его задача заключается в регулировании скорости между ротором и генератором.
3. Защитный кожух — его название говорит само за себя, он предназначен для защиты всех составляющих деталей ветряной электростанции от внешнего воздействия.
4. «Хвост» ветряной установки — нужен для поворота конструкции по направлению ветра.
5. Аккумуляторная батарея – её основной целью является накопление электроэнергии. Связано с тем, что погодные условия не всегда благоприятны для ветряной электростанции, а с помощью этой составляющей сохраняется определённый запас энергии.
6. Инверторная установка – предназначена для преобразования постоянного тока в переменный. Это нужно для обеспечения работы домашних электроприборов.

Типы и принцип работы

Ветряные электростанции делят на типы по следующим четырём критериям:

1. По направлению оси вращения лопастей (делят на горизонтальные и вертикальные. Вертикальные более устойчивы к внешним условиям, но у них меньшая выработка электроэнергии) .
2. По количеству лопастей (в этом случае ветрогенераторы бывают двух-, трёх- и многолопастные).
3. По использованному материалу (выделяют с жёсткими и парусными лопастями. Основное отличие в том, что парусные стоят дешевле, но они менее прочны);
4. По способу управления лопастями (существуют с фиксированным и изменяемым шагом лопастей. Специалисты рекомендуют фиксированный шаг лопастей, так как изменяемый вызывает затруднения в использовании).

При выборе электростанци,й целесообразно было бы знать, в чём заключается принцип работы ветрогенератора. Принцип действия установки предельно прост. Конструкция состоит из хвостовика с лопастями, закреплёнными на металлической мачте, которые вращаются при помощи ветра и крутят ротор генератора.

Перед подачей тока в аккумуляторный отсек, он проходит через преобразователь, где происходит преобразование переменного тока в постоянный до напряжения в 220 Вольт с частотой в 50 герц и снабжает дом электричеством в безветренную погоду.

Современному ветрогенератору нет необходимости в сильном ветре. Его конструкция столько продумана, что для частного дома достаточно скорости ветра до 4 – 5 м/c.

Преимущества и недостатки

Основные преимущества ветрогенераторов:

1. Затраты уходят на установку и профилактику прибора.Больше расходов не требуется, так как конструкция не нуждается в топливе для работы.
2. Вам не нужно контролировать и вмешиваться в работу ветряка , так как выработка энергии происходит всегда, когда есть ветер.
3. В зависимости от типа генератора, он не будет производить лишний шум.
4. Приспособлению подходит большинству климатических условий.
5. Износ деталей незначителен.

Основные недостатки ветряной электростанции:

1. В определенных режимах или при неправильной установке мачты , ветрогенератор может издавать инфразвук.
2. Высокая мачта обязательно требует заземления.
3. Необходимость регулярной профилактики.
4. Вероятность повреждения приспособления при ураганах и т.д.

Выбор размера и места для размещения

Размер ветряной электростанции является очень важным вопросом для потенциальных покупателей. Для того, чтобы определиться с размерами, вам нужно внимательно изучить – сколько энергии вы потребляете в течение одного месяца? Полученную цифру необходимо умножить на 12 месяцев.

Затем, вам нужно воспользоваться формулой: AEO = 1.64 * D*D * V*V*V.

Обозначения, которые необходимо знать при использовании формулы:

1. AEO — электроэнергия, которую вы используете за год.
2. D – диаметр ротора, который обозначается в метрах.
3. V – среднегодовая скорость ветра, обозначается в м/сек.

Таким образом, эти подсчёты помогут определить, какой размер генератора вам нужен, в зависимости от вашего расхода электроэнергии.

Задумываясь о приобретении ветряной электростанции для дома, нужно максимально точно изучить все детали связанные с конструкцией, так как от этого зависит то, насколько ваша цель будет удовлетворена.

При размещении ветрогенератора, вам стоит учитывать следующие факторы:

1. Вблизи вашей установки не должно быть деревьев , разнообразных построек и прочего, что могло бы помешать максимальной продуктивности работы вашего генератора.
2. Лучше всего установить ветрогенератор на специально сооружённую конструкцию , которая должна быть на пару метров выше, чем преграды расположенные на расстоянии как минимум 200 метров.
3. Рекомендуется размещать ветроэлектростанции на расстоянии около 30-40 метров от жилых домов , так как они создают определённый шум, который приносит дискомфорт.

Также, вы должны учитывать, что вы не сможете постоянно получать одинаковый результат от вашей ветряной электростанции, так как природные условия меняются, в одном и том же месте могут быть разные порывы ветра, соответственно, и количество получаемой вами энергии будет динамично.

Обзор цен

В большинстве случаев, цена на ветряные электростанции зависит от их мощности. В бытовых условиях вполне достаточно генераторов с мощностью от 5 до 50 кВт.

Более детально о соотношении цен и видах генераторов:

1. Ветрогенераторы с мощностью 3 кВт /48V – примерная стоимость 93 000,00р. Подобные могут быть использованы не только в качестве дополнительного источника электроснабжения, но и основного. Такие модели в состоянии обеспечить электроэнергией коттедж.
2. Ветрогенераторы с мощностью 5 кВт /120V – приблизительно 220 100,00 р. Такая конструкция сможет обеспечить энергией целый дом. Вы сможете одновременно включать достаточно большое количество бытовых электрических приборов.
3. Ветрогенераторы с мощностью 10 кВт/240V – цены в пределах 414 000,00 р. Его достаточно для обеспечения энергией фермерского хозяйства или нескольких домов. Помимо бытовых приборов вы без проблем сможете использовать, к примеру, электрические строительные инструменты весь день. Такие электрогенераторы часто используются для супермаркетов, чтобы обеспечить постоянную работу отделов и видеонаблюдения.
4. Ветрогенераторы с мощностью 20 кВт/240V – цена такого устройства 743 700,00р. Электростанции такого типа являются очень мощными. Они в состоянии обеспечить электроэнергией целую водонапорную систему. В бытовых условиях он сможет более чем полностью обеспечить энергией огромный дом.
5. Ветрогенераторы с мощностью 30 кВт/240V – стоимость в пределах 961 800,00 р. Эта модель является настолько мощной, что сможет обеспечить электрической энергией пятиэтажный дом.
6. Ветрогенераторы с мощностью 50 кВт/380V – приблизительная цена около 3 107 000,00р. Эта модель не рациональна для использования в бытовых условиях, так как она настолько мощна, что сможет с лихвой обеспечить энергией несколько многоэтажных домов.

При покупке домашней электростанции, стоит знать о том, что в большинстве случаев цены указаны за полную комплектацию, но вы можете самостоятельно добавить или исключить определённые составляющие. Это подлежит вашему личному усмотрению.

Эффективность и окупаемость

Ветряные электростанции для дома являются альтернативным решением при экономии электроэнергии. Они получили достаточно широкое распространение.

Для того, чтобы обеспечить энергией целый дом, достаточно использовать один ветрогенератор и при этом не ограничивать себя, экономя на электроэнергии.

Выгодно и то, что для получения такого эффекта достаточно минимальной скорости ветра от 1,8 до 4,5 метра в секунду.

Но погодные условия не всегда подходят для ветрогенератора, поэтому вам нужно приобрести резервный генератор, который обеспечит запас энергии. Это даст возможность повысить продуктивность вашей домашней ветряной электростанции.

Среди положительных сторон установки стоит отметить следующие:

1. Потратив большую сумму на электрогенератор , вам больше не потребуется тратить денежные средства, так как топливо для работы прибора не нужно. То есть уже за несколько лет ваше приобретение сможет окупиться.
2. Производительность ветрогенератора не зависит от времени года или других погодных условий, его работа не прекращается даже зимой, что несомненно является плюсом, так как в зимнее время года расход энергии больше чем в другие. Этот факт несомненно свидетельствует о его эффективности и окупаемости.
3. Износ деталей генератора незначительный , учитывая регулярную профилактику ветрогенератора, которая является необходимой. При правильной и грамотной установке, а также эксплуатации ветряной электростанции для дома, она сможет прослужить вам более тридцати лет, что несомненно является значительным плюсом.

Срок полной окупаемости ветряных электростанций составляет приблизительно 5-7 лет, а далее вы сможете использовать электроэнергии абсолютно бесплатно.

В последние годы тема зеленой энергетики стала чрезвычайно популярной. Некоторые даже предрекают, что такая энергетика уже в ближайшее время полностью вытеснит угольные, газовые, атомные электростанции. Одним из направлений зеленой энергетики является ветроэнергетика. Генераторы, преобразующие энергию ветра в электричество, бывают не только промышленными, в составе ветроэлектростанций, но и небольшими, обслуживающими частное хозяйство.

Ветрогенератор можно даже изготовить собственными руками — этому и посвящен данный материал.

Что такое генератор

В широком смысле генератором называют устройство, производящее какие-либо продукты или преобразующее один вид энергии в другой. Это может быть, к примеру, парогенератор (производит пар), генератор кислорода, квантовый генератор (источник электромагнитного излучения).

Но в рамках данной темы нас интересуют электрогенераторы. Под этим названием подразумеваются устройства, преобразующие различные виды неэлектрической энергии в электроэнергию.

Виды генераторов

Электрогенеаторы классифицируются как:

Кроме того, электромеханические генераторы классифицируют по типу двигателя. Выделяют следующие их виды:

• турбогенераторы приводятся в движение паровой турбиной;
• гидрогенераторы в качестве двигателя используют гидравлическую турбину;
• дизель-генераторы или бензиновые генераторы делают на основе дизельных или бензиновых двигателей;
• ветрогенераторы преобразуют энергию воздушных масс в электроэнергию при помощи ветротурбины.

Подробнее остановимся на ветрогенераторах (их еще называют ветроустановками). Простейший маломощный ветрогенератор обычно состоит из мачты, как правило, укрепляемой растяжками, на которую устанавливается ветротурбина.

Эта ветротурбина раскручивается винтом, приводящим в движение ротор электрогенератора. В состав устройства, кроме электрогенератора, также входят аккумулятор с контроллером заряда и инвертор, подключенный к электросети.

Знаете ли вы? К 2016 году общая мощность всех ветрогенераторных установок в мире составила 432 ГВт. Таким образом, ветроэнергетика превзошла по мощности атомную энергетику.

Схема работы этого устройства довольно проста: под действием ветра вращается винт, раскручивая ротор, электрогенератор вырабатывает переменный электроток, который преобразуется контроллером заряда в постоянный ток.
Этим током заряжается аккумулятор. Постоянный ток, поступающий с аккумулятора, преобразуется инвертором в переменный ток, параметры которого соответствуют параметрам электросети.

Промышленные устройства монтируются на башнях. Они дополнительно оборудуются поворотным механизмом, анемометром (прибор для измерения скорости и направления ветра), устройством изменения угла поворота лопастей, системой торможения, силовым шкафом с управляющими цепями, системами пожаротушения и защиты от молний, системой передачи данных о работе установки и т. д.

По расположению оси вращения относительно земной поверхности ветроустановки делят на вертикальные и горизонтальные. Простейшей вертикальной моделью является установка с ротором Савониуса .

В ней две или более лопастей, которые представляют собой полые полуцилиндры (цилиндры, разрезанные пополам по вертикали).
Ротор Савониуса Существуют различные варианты компоновки и конструкции этих лопастей: симметрично закрепленные, заходящие краями друг за друга, с аэродинамическим профилем.

Преимуществом ротора Савониуса является простота и надежность конструкции, кроме того, его работа не зависит от направления ветра, недостатком — низкий КПД (не более 15%).

Знаете ли вы? Ветряные мельницы появились примерно в 200 году до н. э. в Персии (Иране). Они использовались для производства муки из зерна. В Европе подобные мельницы появились лишь в XIII веке.

Другой вертикальной конструкцией является ротор Дарье . Его лопасти представляют собой крылья с аэродинамическим профилем. Они могут быть дугообразными, Н-образными, спиралевидными. Лопастей может быть две и более.
Ротор Дарье Преимуществами такого ветрогенератора являются:

• его высокий КПД,
• пониженный шум при работе,
• сравнительно простая конструкция.

Из недостатков отмечаются:

• большая нагрузка на мачту (из-за эффекта Магнуса);
• отсутствие математической модели работы этого ротора, что затрудняет его совершенствование;
• быстрый износ из-за центробежных нагрузок.

Еще одним видом вертикальных установок является геликоидный ротор . Он оснащен лопастями, которые закручены вдоль несущей оси.
Геликоидный ротор Это обеспечивает долговечность конструкции и высокий КПД. Недостатком является высокая стоимость из-за сложности изготовления.

Многолопастный тип ветряка представляет собой конструкцию с двумя рядами вертикальных лопастей — внешним и внутренним. Эта конструкция дает наибольший КПД, однако отличается высокой стоимостью.

Горизонтальные модели отличаются:

• количеством лопастей (однолопастные и с большим количеством);
• материалом, из которого изготовлены лопасти (жесткие или гибкие парусные);
• изменяемым или фиксированным шагом лопастей.

Конструктивно они все схожи. В целом ветрогенераторы такого типа отличаются высоким КПД, но они нуждаются в постоянной подстройке под направление ветра, что решается использованием в конструкции хвоста-флюгера или автоматическим позиционированием установки с помощью поворотного механизма по показаниям датчика.

Ветрогенератор своими руками

Выбор моделей ветрогенераторов на рынке широчайший, доступны устройства самых разных конструкций и различной мощности. Но простую установку можно сделать самостоятельно.

В качестве генератора рекомендуется взять трехфазный на постоянных магнитах, например, тракторный. Но можно изготовить его из электромотора, о чем будет подробнее сказано ниже. Важен вопрос подбора лопастей. Если ветряк вертикального типа, обычно используют вариации ротора Савониуса.
Тракторный генератор Для изготовления лопастей вполне подойдет емкость цилиндрической формы, например, старая выварка. Но, как говорилось выше, ветрогенераторы такого типа обладают низким КПД, а изготовить лопасти более сложной формы для вертикального ветряка вряд ли получится. В самоделках обычно используют четыре полуцилиндрические лопасти.

Что касается ветроустановок горизонтального типа, то для маломощной установки оптимальной является однолопастная конструкция, однако при всей ее кажущейся простоте крайне трудно будет изготовить сбалансированную лопасть кустарным образом, а без этого ветряк будет часто выходить из строя.

Важно! Не стоит увлекаться большим количеством лопастей, ведь они при работе могут образовывать так называемую «воздушную шапку», из-за которой воздух будет огибать ветряк, а не проходить сквозь него. Для самодельных устройств горизонтального типа оптимальными считаются три лопасти крыльчатого типа.

• В горизонтальных ветряках можно применять лопасти двух типов: парусные и крыльчатые. Парусные весьма просты, это всего лишь широкие полосы, внешне напоминающие лопасти ветряных мельниц. Минусом таких элементов является очень низкий КПД. В этом отношении гораздо перспективнее крыльчатые лопасти. В домашних условиях их обычно изготавливают из 160 мм ПВХ труб по лекалу.

Можно использовать и алюминий, но это обойдется значительно дороже. К тому же изделие из ПВХ трубы изначально имеет изгиб, который придает ей дополнительные аэродинамические свойства.
Лопасти из ПВХ трубы Длина лопастей подбирается по следующему принципу: чем мощнее выходная мощность ветряка, тем они длиннее; чем их больше, тем они короче. К примеру, для трехлопастного ветряка на 10 Вт оптимальной является длина 1,6 метра, для четырехлопастного — 1,4 м.

Если мощность составляет 20 Вт, то показатель поменяется на 2,3 м для трехлопастного и 2 м для четырехлопастного.

Основные этапы изготовления

Ниже приведен пример самостоятельного изготовления горизонтальной трехлопастной установки с переделкой в генератор асинхронного двигателя от стиральной машины.

Переделка двигателя

Одним из ключевых моментов создания ветрогенератора собственными руками является переделка электродвигателя в электрогенератор. Для переделки используется электродвигатель от старой стиральной машины еще советского производства.

Суммы, которые приходится платить за коммунальные услуги, растут с каждым годом. Особенно это касается электроэнергии. Но не все знают, что добыть ее можно в буквальном смысле из воздуха, а точнее – с помощью силы ветра.

Благодаря которым это возможно, называются ветрогенераторами. Покупка такого оборудования обойдется недешево. Однако, можно сэкономить, сделав вертикальный ветряк своими руками.

В отличие от других способов получения энергии, ветряки обладают массой преимуществ, таких как:

• экологичность
• работа без топлива
• экономия электроэнергии
• несложное обслуживание
• использование неисчерпаемого источника энергии

Кроме того, хорошо ветряк позволит сделать дом автономной точкой по добыче электричества.

Минусов у ветряных генераторов практически нет, однако, у них есть незначительные недостатки:

• высокая стоимость установок (заводские модели)
• шумность
• избыточная энергия требует дополнительных аккумуляторов
• изменчивость мощности

Последний недостаток является наиболее существенным, однако, от него можно избавиться, дополнив установку батареями. Кроме того, эффект работы ветряных генераторов полностью зависит от переменчивости погодных условий.

Как видно, преимуществ у ветряного генератора больше, что говорит о выгодности его использования.

Кому это выгодно

Видов ветряных генераторов очень много, а подвидов тем более. То, какое устройство следует установить на том или ином , зависит от следующих факторов:

• скорость ветров на местности
• назначение устройства
• предполагаемая сумма затрат

Перед непосредственной установкой ветряка нужно несколько раз обдумать: окупятся ли затраты. Для начала следует определить скорость и направление ветра на предполагаемой для установки местности.

Получить эту информацию можно двумя способами: самостоятельно или обратиться в местную метеослужбу. Для первого варианта потребуется портативная станция, которую можно взять в аренду или приобрести.

Плюс самостоятельных замеров в их точности, однако, на полноценное исследование потребуется не менее одного года. Данные, полученные в метеослужбе будут иметь приблизительные значения, но не потребуют затрат на и времени на дополнительные расчеты.

Для установки ветряка показатель скорости ветра за год должен быть не меньше 4,5 м/с-5м/с.

При значениях около 4-5 м/с вырабатываемая генератором средней мощности энергия будет равна 250 кВт-часов в месяц. Этого достаточно, чтобы обеспечить электричеством дом на 3-4 человек с отоплением и горячей . За год ветряк может вырабатывать до 3 тыс. кВт-часов. Стоимость установки такого ветрогенератора равняется примерно 180 тыс. рублей.

Создание собственной установки обходится в разы дешевле. При этом стоит учесть постоянный рост тарифов на электроэнергию. Таким образом, ветрогенератор может стать хорошим альтернативным источником электроэнергии.

Где устанавливать

Выбор места для установки ветряка – один из самых важных этапов. Наилучшим вариантом будет свободная возвышенная точка. Важно, чтобы ветрогенератор не располагался ниже уровня ближайших и построек, которые будут препятствовать потокам ветра.

Наиболее подходящие места для установки ветряных генераторов: степи, берега водоемов, пустыни и возвышенности. На подобных территориях чаще всего дуют сильные и постоянные ветра.

В многоквартирных или в городской среде поместить генератор можно на крыше. Данную процедуру стоит согласовать с соответствующими инстанциями. Для того чтобы убедиться, что вибрации ветряка не нанесут вреда крыше, стоит изучить ее конструкцию.

Чтобы шум от генератора не досаждал, следует устанавливать его на расстоянии 15-25 м от жилых зданий.

Один из главных параметров ветряка – расположение вращательного механизма (вала) относительно земной поверхности. По этому признаку устройства делятся на горизонтальные и вертикальные.

Первые работают по принципу ветряной мельницы: механизм вращается в поисках ветра и лопасти от малейших воздушных потоков приходят в движение.

Такой тип устройства вырабатывает большое количество электроэнергии, которой будет много для частного дома.

Ветряки с вертикальной осью вращения будут идеальным решением для обеспечения электроэнергией небольшого участка или частного производства.

Кроме того такое устройство обладает следующими преимуществами:

• не зависимо от направления ветра
• не подвержено воздействию погодных условий
• работает даже на низких скоростях
• площадь лопастей в 2 раза больше, чем у горизонтальных ветряков

У вертикального ветрогенератора есть и недостатки: низкий КПД и высокий уровень шума. Но, эти минусы незначительны, в сравнении с общей пользой устройства.

Итак, горизонтальный ветряк можно устанавливать прямо на крыше, а вертикальный следует держать на расстоянии.

Как превратить ветер в тепло

Даже от ветряка невысокой мощности можно получить тепло для целого дома. Одной из наиболее легких в исполнении является система отопления с естественной циркуляцией.

Установив вертикальный ветряк своими руками для обогрева, можно сэкономить приличную сумму. Кроме того, при использовании системы естественной циркуляции вместе с ветряным генератором не нужно тратиться на насос.

Схема отопления включает в себя:

• Бойлер
• Проводящая прямая труба (для доставки нагретой воды)
• Радиаторы
• Обратная труба (для доставки остывшей воды обратно)

Бойлер устанавливается ниже уровня всей системы. Это необходимо для обеспечения естественной подачи в него воды.

С помощью прямых и обратных труб радиаторы последовательно соединяются, соответственно, с верхней и нижней частью бойлера. Нагреваемая в нем вода будет выдавливаться вверх, попадая поочередно в радиаторы.

Такая система позволит существенно сэкономить на обогреве дома. Кроме того, она будет регулировать температуру в помещении.

Комплектующие ветряного генератора

Чтобы сконструировать даже самый простой вертикальный ветряк своими руками (220 В), нужно приобрести основные составляющие:

• ротор – подвижная часть генератора
• лопасти
• мачта – может иметь различную конструкцию (тренога, пирамида)
• статор – на нем расположены катушки с медной проволокой
• аккумулятор
• инвертор – переводит постоянный ток в переменный
• контроллер – предназначен для «торможения» генератора, когда его мощность превысит установленное значение

Для изготовления лопастей лучше всего использовать листовой пластик. Другие материалы подвержены сильной деформации и повреждениям. Чем больше площадь предполагаемой детали, тем плотнее должен быть пластик.

Выбирая материал, важно убедиться, что это именно качественный ПВХ, иначе придется снова тратиться на новые составляющие и производить сложные расчеты.

Таким образом, для создания собственного ветряка не потребуется дорогих или редких деталей.

Вертикальный ветряк против горизонтального

Чтобы понять, какая конструкция ветряка работает эффективнее, стоит подробнее рассмотреть особенности каждой из них. Горизонтальный генератор имеет следующие достоинства:

• эффективен при любом направлении воздушных потоков
• занимает гораздо меньше места по сравнению с вертикальным
• работает на высоких оборотах даже при незначительной скорости ветра
• обладает простой конструкцией
• не издает шума

К тому же ветрогенераторы горизонтального типа выполняются из легких материалов, и могут быть установлены даже на фонарный столб. При размещении вдоль дороги такие конструкции работают даже в безветренную погоду.

Срок службы ветрогенераторов обоих типов примерно одинаков. Правильный уход и обслуживание позволяют им эффективно работать на протяжении до 25 лет. В горизонтаьных ветряках основная нагрузка приходится на ступицу и подшипниковый узел. Вертикальные изделия испытывают большее давление на лопасти.

Самым большим различием между этими видами ветряков является их цена. Горизонтальные обходятся владельцам подобных конструкций гораздо дороже.
Такиой ветряк лучше использовать зонах с повышенной турбулентностью и частой сменой направления ветра. Вертикальные больше подходят для местности открытого типа с постоянной скоростью ветра выше 4,5 м/с.

Исходя из результатов сравнения, многие дачники выбирают вертикальный тип ветряного генератора.

Подготовка деталей вертикального ветряка

Лопасти выполняются из различных материалов. Главное условие – они должны быть легкими.

Наиболее простым вариантом станет изготовление лопастей из трубы ПВХ.

Они менее подвержены воздействию солнечных лучей и являются достаточно прочными.

Для вертикального ветряка создается 4 детали из ПВХ и 2 из жести. Последние вырезаются в форме полукругов и крепятся по обе стороны трубы.

Крепление лопастей происходит на каркас по кругу. Радиус вращения лопастей будет равен 690 мм. Высота каждой лопасти – 700 мм.

При сборке ротора потребуются следующие детали:

• 6 неодимовых магнитов и 2 ферритовых
• диски по диаметром 230 мм (2 штуки)

На одном диске следует разместить неодимовые магниты, при этом не забывая менять их полярность, чередуя при установке. Между ними требуется соблюсти угол в 60 градусов, при диаметре 165 мм. На 2 диск следует прикрепить по такой же схеме ферритовые магниты. Затем их нужно залить клеем.

Для того, чтобы начать изготовление статора, нужно намотать 9 катушек по 60 витков. Обычно для этого используется медный провод диаметром в 1 мм. Затем катушки спаивают друг с другом следующим образом:

• начало 1 соединяется концом 4
• 4 – с 7

Вторая фаза собирается точно так же, только спаивание происходит со второй катушки, и соответственно, третья фаза спивается с 3 катушкой. Из фанеры нужно изготовить специальную форму. В нее укладывается кусок стекловолокна, а затем катушки.

Завершающим этапом становится заливание конструкции клеем. Спустя сутки статор готов к работе.

Теперь, когда все части генератора сделаны, их нужно только соединить:

• В верхнем впоследствии будут присутствовать шпильки. Для них нужно проделать отверстия (4 штуки). Они предназначены для плавной «посадки» ротора на место.
• В статоре также проделываются отверстия – для кронштейна.
• На него ложится нижний ротор (магнитами вверх).
• Затем укладывается статор.
• Сверху размещается второй ротор магнитами вниз. Детали фиксируются друг с другом с помощью гаек.

Подробного рассмотрения требует и конструкция вертикального генератора. К его основным недостаткам относится низкий КПД и большее количество деталей по сравнению с горизонтальным. С другой стороны, такое изделие может эффективно работать даже при малом ветре.

Горизонтальный генератор надежнее, поскольку способен выдерживать сильные порывы ветра. Бесшумность такого типа конструкции – также один из важнейших его преимуществ. Устанавливать горизонтальный ветряк можно даже на крыше жилого дома.

Таким образом, собрать основные детали ветряка не составляет большой сложности.

Конструкция ветрогенератора

Ветрогенератор представляет собой колесо с присоединенными к нему лопастями, редуктор (преобразует и передает крутящий момент), батарею и инвертор.
Сборка конструкции изделия осуществляется следующим образом:

• Подготовка трехточечного армированного фундамента.
• Мачта изготавливается из прочных труб (можно взять водопроводные). Она должна выносить ротор выше чердака.
• Прикручивание генератора к готовой мачте.
• Присоединение каркаса с лопастями к генератору.
• Крепление мачты к фундаменту и дополнительная ее фиксация с помощью растяжки.

Сбор электрической сети также осуществляется в определенной последовательности.

Ветряк должен выдавать трехфазный переменный ток, преобразуемый в постоянный при помощи мостового выпрямителя. Для контроля уровня заряда используется стандартное автомобильное реле. К батарее подключается инвертор, который выдает 220 В переменного тока.

Таким образом, получаются следующие результаты работы готового ветряка при различной скорости ветра:

• 5 м/с – 15Вт
• 10,4 м/с – 45 Вт
• 15,4 м/с – 75 Вт
• 18 м/с – 163 Вт

Существует несколько способов повышения выработки энергии генератором. К примеру, если увеличить высоту мачты до 26 метров, среднегодовая скорость ветра повышается до 30%. При этом электричества вырабатывается в 1,5 раза больше. Это обеспечивается устранением влияния построек и деревьев на скорость воздушных потоков.

Итак, чтобы ветряк работал эффективно, нужно заранее рассчитать его конструктивные характеристики.

Уход за ветряком

В качестве регулярного ухода за конструкцией проводятся следующие процедуры:

• смазывание движущихся частей (не реже 2 раз в году)
• подкручивание болтов и электрических соединений
• проверка механизмов на ржавчину и ослабленные растяжки
• контроль поломки лопастей

Наиболее частым повреждением ветряка является отрыв лопасти. Зимой на них появляется корка льда. Частая их очистка продлит срок службы конструкции.
Покраска деталей производится по необходимости. Раз в год нужно полностью осматривать конструкцию на предмет повреждений.

Самодельный ветряк сильно отличается по значениям мощности от заводских изделий. Это объясняется неточными расчетами. Горизонтальный ветряк при теоретической мощности 101 Вт будет выдавать лишь 90, а вертикальный при 69 Вт — около 60.

Чтобы не разочароваться в низких показателях самодельной конструкции, стоит изготавливать ее с расчетными параметрами в 2 раза выше необходимых.

Таким образом, сборка вертикального ветряка является довольно простым вариантом обеспечения жилого дома электроэнергией. Это объясняется простотой сборки конструкции, дешевизной проекта и высокой эффективностью работы устройства. К тому же, обслуживание он требует минимальное, а электричество вырабатывает постоянно. О том, как сделать ветряк самостоятельно, представлено на видео:

Ветряки для дома своими руками – какая модель самая подходящая? Как сделать ветряную электростанцию своими руками Как сделать ветрогенератор из подручных средств

Из-за постоянного роста цен на потребляемую электроэнергию большинство предприимчивых людей задумываются об альтернативных источниках энергии, которые могут быть изготовлены в домашних условиях. В некоторых регионах нашей страны в качестве такого средства удобнее всего использовать ветровой генератор (смотрите рисунок ниже по тексту).

При рассмотрении вопроса о том, как сделать ветрогенератор, необходимо помнить о том, что для обеспечения электричеством даже небольшого строения потребуется мощный агрегат, стоимость которого может оказаться «неподъёмной». По этой причине большинство пользователей выбирают простейший вариант этого устройства, пригодный для питания не очень энергоёмких потребителей.

Экономичность этих устройств (в отличие от традиционного бензогенератора), как правило, не вызывает у них каких-либо сомнений.

Возможности и назначение

Перед изготовлением ветрогенератора своими руками следует тщательно просчитать все возможные издержки, связанные со сборкой и эксплуатацией этого агрегата (иначе с эффективностью его работы). Для этого необходимо заранее определиться с тем, для каких нужд он предназначается, то есть обозначить круг потребителей генерируемой энергии мощностью порядка 1 квт.

Обычно такие агрегаты используются как дополнительные источники энергии, которых достаточно для того, чтобы:

• Обеспечивать электроэнергией отопительную систему не очень высокой мощности;
• Самому подогреть в случае необходимости некоторое количество воды;
• Освещать отдельные зоны отдыха и прогулочные дорожки (при наличии аккумуляторных устройств).

Перед тем, как сделать электрогенератор своими руками, необходимо также выяснить особенности розы ветров в данном регионе, что очень важно для выбора основных параметров его механизма.

Так, для большинства регионов нашей страны, где ветра не отличаются постоянством и достаточной интенсивностью, целесообразнее использовать самодельный агрегат, рассчитанный на сравнительно низкое напряжение (не более 12 Вольт).

Мощность генератора в этом случае будет ограничена (не более 1-3-х киловатт), что объясняется инерционностью процессов, протекающих в слишком массивных и энергоёмких устройствах.

Для их «раскрутки» потребуется «мощный» вращающий импульс, который в случае слабых ветров не удастся получить даже при лопастях большого размера. Простой, не очень габаритный и малоинерционный прибор – вот оптимальный вариант изготовления элекрогенератора своими руками в бытовых условиях (смотрите фото далее по тексту).

Обратите внимание! Такие генераторы для ветряка, своими руками собранные за городом, можно будет использовать при отключении электропитания 220 Вольт с целью зарядки мобильного телефона и других гаджетов.

Часть деталей будущего электродвигателя можно будет взять уже готовыми, переделав их соответствующим образом.

Выбор конструкции и деталей

При выборе конструкции генераторной ветроустановки следует исходить из климатических условий, характерных для данной местности. Так, для областей с низкой ветровой активностью оптимально подходят генераторы вэу, оснащённые лопастями парусного типа (его внешний вид приведён на рисунке ниже).

В регионах с сильными ветровыми нагрузками самодельный ветрогенератор для дома чаще всего делают в виде вертикально размещённого устройства ограниченной мощности.

Несмотря на то, что ветрогенераторы с вертикальной осью вращения в изготовлении несколько дороже своих горизонтальных аналогов, зато они лучше переносят сильные ветровые нагрузки. Для их изготовления могут применяться самодельные лопасти, собранные из подручных средств (некоторые умельцы приспособились делать их из бочки, разрезанной на отдельные металлические фрагменты).

Более производительные «уловители» ветра целесообразнее покупать готовыми и приспособить их к генератору, в качестве которого можно использовать переделанный мотор от принтера. В любом случае перед началом работ следует проработать эскиз будущего генератора, на котором должна быть изображена подробная схема сборного агрегата.

Дополнительная информация. При выборе покупных лопастей следует исходить из того, что самыми дешёвыми считаются так называемые «парусники».

На их основе проще всего изготавливается вертикальный ветрогенератор.

Для завершения описания возможных конструкций добавим, что будущее устройство может быть сделано из автомобильного стартера или любого отслужившего свой срок автогенератора. Рассмотрим каждый из предлагаемых вариантов изготовления электрогенераторов своими руками более подробно.

Генератор из сканера

Перед тем, как самостоятельно изготовить простейший ветрогенератор 2 Квт, например, потребуется подобрать подходящий для этих целей мотор соответствующей мощности.

В этом случае для сборки ветрогенератора для дома своими руками можно будет воспользоваться старым, но ещё не отработавшим свой срок двигателем от сканера (смотри фото ниже).

Перед тем, как собирать горизонтальный ветрогенератор, рекомендуется обратить внимание на следующие важные моменты:

• При скорости вращения его ротора 200-300 об./мин напряжение удастся поднять максимум до 12 вольт, а вырабатываемая им мощность составит не более 3-х Ватт;
• Этого будет достаточно лишь для заряда аккумулятора небольшой емкости;
• Для сборки более мощного устройства число оборотов придётся поднять до 1000, но в этом случае потребуется редуктор;
• С другой стороны, если собранная передаточная цепочка содержит дополнительный элемент, то увеличивается тормозящий момент, что приведёт к снижению КПД всего устройства (уменьшению его отдачи).

При применении редуктора стоимость преобразователя существенно возрастает, что также должно учитываться при выборе его схемы. В ситуации, когда принято решение о сборке ветряного генератора своими руками без редуктора, исполнителю обязательно потребуются следующие узлы и детали:

• Небольшой по размеру и мощности мотор, снятый со старого сканера;
• Комплект любых выпрямительных диодов в количестве 8-ми штук, необходимых для сборки 2-х выпрямительных мостиков;
• Конденсатор ёмкостью не менее 1000 мкф (можно больше) и стабилизатор типа LM7812;
• Механические детали для изготовления лопастей и ступицы (пластиковая труба и алюминиевая заготовка).

На размещённом ниже рисунке приводится электрическая схема будущего генератора.

Из неё следует, что с выхода шагового двигателя наведённая в его обмотках ЭДС поступает на выпрямительный мостик с подключённым к его выходу сглаживающим фильтром (конденсатор С).

Обратите внимание! Поскольку мотор содержит две отдельных обмотки, для выпрямления переменного тока потребуется два диодных узла.

После сглаживающего электрического фильтра выпрямленное напряжение поступает на стабилизатор LM7812, на выходе которого формируется постоянное напряжение 12 Вольт (им при необходимости можно заряжать аккумуляторы АКБ).

Изготовление привода (лопастей)

В качестве приводного узла берётся алюминиевая пластина произвольной формы, удобная для осевой фиксации 3-х лопастей, разнесённых на 120 градусов (фото ниже).

Рабочие лопасти для ветрогенератора своими руками выпиливаются из обычной пластиковой трубы, на которой предварительно намечаются фломастером 3 заготовки длиной 50 см и шириной 10 см.

После вырезки их края просто обрабатываются надфилем и шкуркой, а затем они закрепляются на алюминиевой пластине-втулке, которая впоследствии крепится на валу двигателя вблизи его фланца.

После изготовления лопастной конструкции она фиксируется на валу посредством нескольких зажимных болтов, обеспечивающих жёсткую установку на миниатюрную электростанцию.

Дополнительная информация. Изготавливаемые вручную самодельные лопастные заготовки следует делать с запасом (их общее число может быть увеличено до четырёх или пяти).

Необходимость в этом объясняется тем, что со временем сделанный своими руками агрегат изнашивается, а при сильных порывах лопасти иногда ломаются. Для продления их жизни при изготовлении можно использовать более износостойкие материалы. Кроме этого варианта можно собрать ветрогенератор с лопастями, сделанными из сплавов алюминия.

Установка и настройка

Балансировка пластиковых лопастей осуществляется путём срезания излишков материала с концов, а угол наклона регулируется их изгибом под нагревом. Сам электрический генератор закрепляется болтами на отрезке пластиковой трубы, которая, в свою очередь, приваривается к вертикальной опоре.

Окончательная сборка генератора сводится к фиксации этой опоры внутри вертикально установленной мачтовой трубы с использованием подшипника. Благодаря такой установке, вся конструкция может свободно вращаться на 360 градусов вокруг своей оси.

Плата с электроникой закрепляется непосредственно на корпусе подвижного генератора, а напряжение с него снимается через токосъёмные кольца с комплектом щёток. Изготовленный своими руками ветрогенератор для частного дома закрепляется на высоте примерно 5-8 метров.

Ветряк вертикальной установки

Соорудить ветрогенератор своими руками на 220 вольт можно и в виде вертикально ориентированной конструкции, чертежи которой приводятся ниже.

Лопастями этой конструкции служат фрагменты железного бочонка небольшого размера, вырезанные по заранее подготовленному профилю. А в качестве основы, на которой они закрепляются, можно выбрать ступицу от генератора постоянного тока автомобиля.

Перед тем, как сделать генератор этого типа, необходимо учесть, что из-за малых оборотов исходной установки мощность генератора тока будет ограничена и вряд ли превысит 2-3 кВт. Для их увеличения потребуется изготовить или купить специальное преобразующее устройство с передаточным числом 1:12 (его называют мультипликатором или редуктором). При одном повороте лопастей на 360 градусов вал генераторного устройства будет делать 12 оборотов.

О том, как сделать электрогенератор своими руками из автомобильного генератора, в Интернете имеется достаточно информации. Там же указывается, что, несмотря на вносимую редуктором дополнительную нагрузку, она все же не превышает аналогичного показателя для автомобильной схемы со стартёром.

Лопасти для такого изделия можно вырезать из листа алюминия с соответствующими подготовленному профилю размерами. При установке на ветряк, используемый для отопления, например, их потребуется минимум 6 штук.

Генератор на магнитах

Ищущим информацию о том, как собрать генератор в обычных домашних условиях, следует знать о ещё одном распространённом способе его изготовления. Речь пойдёт о таком известном варианте исполнения как генератор на неодимовых магнитах.

Изготовить такой агрегат довольно просто. За его основу берётся ступица от колеса, служащая ротором, после чего на неё посредством специального состава наклеиваются порядка 20-ти неодимовых магнитов. Для большей прочности сверху они дополнительно заливаются эпоксидной смолой.

Обмотки статора изготавливаются в виде катушек с общем количеством витков порядка 1000-1200. Устройство на неодимовых магнитах 5 квт мощности, например, должно обеспечивать на выходе выпрямителя постоянный ток около 6-ти Ампер. Этого вполне достаточно для того, чтобы заряжать 12-вольтовый АКБ.

В заключение обзора, посвящённому тому, как сделать электрогенератор своими руками, отметим, что для его изготовления от исполнителя потребуется лишь немного умения и сосредоточенности. При условии внимательного изучения приведённых здесь материалов собрать генераторное устройство будет совсем несложно.

Видео

Россия в отношении ветроэнергетических ресурсов занимает двоякое положение. С одной стороны, благодаря огромной общей площади и обилию равнинных местностей ветра в целом много, и он большей частью ровный. С другой – наши ветры преимущественно низкопотенциальные, медленные, см. рис. С третьей, в мало обжитых местностях ветры буйные. Исходя из этого, задача завести на хозяйстве ветрогенератор вполне актуальна. Но, чтобы решить – покупать достаточно дорогое устройство, или сделать его своими руками, нужно как следует подумать, какой тип (а их очень много) для какой цели выбрать.

Основные понятия

1. КИЭВ – коэффициент использования энергии ветра. В случае применения для расчета механистической модели плоского ветра (см. далее) он равен КПД ротора ветросиловой установки (ВСУ).
2. КПД – сквозной КПД ВСУ, от набегающего ветра до клемм электрогенератора, или до количества накачанной в бак воды.
3. Минимальная рабочая скорость ветра (МРС) – скорость его, при которой ветряк начинает давать ток в нагрузку.
4. Максимально допустимая скорость ветра (МДС) – его скорость, при которой выработка энергии прекращается: автоматика или отключает генератор, или ставит ротор во флюгер, или складывает его и прячет, или ротор сам останавливается, или ВСУ просто разрушается.
5. Стартовая скорость ветра (ССВ) – при такой его скорости ротор способен провернуться без нагрузки, раскрутиться и войти в рабочий режим, после чего можно включать генератор.
6. Отрицательная стартовая скорость (ОСС) – это значит, что ВСУ (или ВЭУ – ветроэнергетическая установка, или ВЭА, ветроэнергетический агрегат) для запуска при любой скорости ветра требует обязательной раскрутки от постороннего источника энергии.
7. Стартовый (начальный) момент – способность ротора, принудительно заторможенного в потоке воздуха, создавать вращающий момент на валу.
8. Ветродвигатель (ВД) – часть ВСУ от ротора до вала генератора или насоса, или другого потребителя энергии.
9. Роторный ветрогенератор – ВСУ, в которой энергия ветра преобразуется во вращательный момент на валу отбора мощности посредством вращения ротора в потоке воздуха.
10. Диапазон рабочих скоростей ротора – разность между МДС и МРС при работе на номинальную нагрузку.
11. Тихоходный ветряк – в нем линейная скорость частей ротора в потоке существенно не превосходит скорость ветра или ниже ее. Динамический напор потока непосредственно преобразуется в тягу лопасти.
12. Быстроходный ветряк – линейная скорость лопастей существенно (до 20 и более раз) выше скорости ветра, и ротор образует свою собственную циркуляцию воздуха. Цикл преобразования энергии потока в тягу сложный.

1. Тихоходные ВСУ, как правило, имеют КИЭВ ниже, чем быстроходные, но имеют стартовый момент, достаточный для раскрутки генератора без отключения нагрузки и нулевую ССВ, т.е. абсолютно самозапускающиеся и применимы при самых слабых ветрах.
2. Тихоходность и быстроходность – понятия относительные. Бытовой ветряк на 300 об/мин может быть тихоходным, а мощные ВСУ типа EuroWind, из которых набирают поля ветроэлектростанций, ВЭС (см. рис.) и роторы которых делают порядка 10 об/мин – быстроходные, т.к. при таком их диаметре линейная скорость лопастей и их аэродинамика на большей части размаха – вполне «самолетные», см. далее.

Какой нужен генератор?

Электрический генератор для ветряка бытового назначения должен вырабатывать электроэнергию в широком диапазоне скоростей вращения и обладать способностью самозапуска без автоматики и внешних источников питания. В случае использования ВСУ с ОСС (ветряки с раскруткой), обладающих, как правило, высокими КИЭВ и КПД, он должен быть и обратимым, т.е. уметь работать и как двигатель. При мощностях до 5 кВт этому условию удовлетворяют электрические машины с постоянными магнитами на основе ниобия (супермагнитами); на стальных или ферритовых магнитах можно рассчитывать не более чем на 0,5-0,7 кВт.

Примечание: асинхронные генераторы переменного тока или коллекторные с ненамагниченным статором не годятся совершенно. При уменьшении силы ветра они «погаснут» задолго до того, как его скорость упадет до МРС, и потом сами не запустятся.

Отличное «сердце» ВСУ мощностью от 0,3 до 1-2 кВт получается из автогенератора переменного тока со встроенным выпрямителем; таких сейчас большинство. Во-первых, они держат выходное напряжение 11,6-14,7 В в довольно широком диапазоне скоростей без внешних электронных стабилизаторов. Во-вторых, кремниевые вентили открываются, когда напряжение на обмотке достигнет примерно 1,4 В, а до этого генератор «не видит» нагрузки. Для этого генератор нужно уже довольно прилично раскрутить.

В большинстве случаев автогенератор можно непосредственно, без зубчатой или ременной передачи, соединить с валом быстроходного ВД, подобрав обороты выбором количества лопастей, см. ниже. «Быстроходки» имеют малый или нулевой стартовый момент, но ротор и без отключения нагрузки успеет достаточно раскрутиться, прежде чем вентили откроются и генератор даст ток.

Выбор по ветру

Прежде чем решать, какой сделать ветрогенератор, определимся с местной аэрологией. В серо-зеленоватых (безветренных) областях ветровой карты хоть какой-то толк будет лишь от парусного ветродвигателя (и них далее поговорим). Если необходимо постоянное энергоснабжение, то придется добавить бустер (выпрямитель со стабилизатором напряжения), зарядное устройство, мощную аккумуляторную батарею, инвертор 12/24/36/48 В постоянки в 220/380 В 50 Гц переменного тока. Обойдется такое хозяйство никак не менее $20.000, и снять долговременную мощность более 3-4 кВт вряд ли получится. В общем, при непреклонном стремлении к альтернативной энергетике лучше поискать другой ее источник.

В желто-зеленых , слабоветренных местах, при потребности в электричестве до 2-3 кВт самому можно взяться за тихоходный вертикальный ветрогенератор . Их разработано несть числа, и есть конструкции, по КИЭВ и КПД почти не уступающие «лопастникам» промышленного изготовления.

Если же ВЭУ для дома предполагается купить, то лучше ориентироваться на ветряк с парусным ротором. Споров и них много, и в теории пока еще не все ясно, но работают. В РФ «парусники» выпускают в Таганроге на мощность 1-100 кВт.

В красных , ветреных, регионах выбор зависит от потребной мощности. В диапазоне 0,5-1,5 кВт оправданы самодельные «вертикалки»; 1,5-5 кВт – покупные «парусники». «Вертикалка» тоже может быть покупной, но обойдется дороже ВСУ горизонтальной схемы. И, наконец, если требуется ветряк мощностью 5 кВт и более, то выбирать нужно между горизонтальными покупными «лопастниками» или «парусниками».

Примечание: многие производители, особенно второго эшелона, предлагают комплекты деталей, из которых можно собрать ветрогенератор мощностью до 10 кВт самостоятельно. Обойдется такой набор на 20-50% дешевле готового с установкой. Но прежде покупки нужно внимательно изучить аэрологию предполагаемого места установки, а затем по спецификациям подобрать подходящие тип и модель.

О безопасности

Детали ветродвигателя бытового назначения в работе могут иметь линейную скорость, превосходящую 120 и даже 150 м/с, а кусочек любого твердого материала весом в 20 г, летящий со скоростью 100 м/с, при «удачном» попадании убивает здорового мужика наповал. Стальная, или из жесткого пластика, пластина толщиной 2 мм, движущаяся со скоростью 20 м/с, рассекает его же напополам.

Кроме того, большинство ветряков мощностью более 100 Вт довольно сильно шумят. Многие порождают колебания давления воздуха сверхнизкой (менее 16 Гц) частоты – инфразвуки. Инфразвуки неслышимы, но губительны для здоровья, а распространяются очень далеко.

Примечание: в конце 80-х в США был скандал – пришлось закрыть крупнейшую на тот момент в стране ВЭС. Индейцы из резервации в 200 км от поля ее ВСУ доказали в суде, что резко участившиеся у них после ввода ВЭС в эксплуатацию расстройства здоровья обусловлены ее инфразвуками.

В силу указанных выше причин установка ВСУ допускается на расстоянии не менее 5 их высот от ближайших жилых строений. Во дворах частных домовладений можно устанавливать ветряки промышленного изготовления, соответствующим образом сертифицированные. На крышах ставить ВСУ вообще нельзя – при их работе, даже у маломощных, возникают знакопеременные механические нагрузки, способные вызвать резонанс строительной конструкции и ее разрушение.

Примечание: высотой ВСУ считается наивысшая точка ометаемого диска (для лопастных роторов) или геомерической фигуры (для вертикальных ВСУ с ротором на древке). Если мачта ВСУ или ось ротора выступают вверх еще выше, высота считается по их топу – верхушке.

Ветер, аэродинамика, КИЭВ

Самодельный ветрогенератор подчиняется тем же законам природы, что и заводской, рассчитанный на компьютере. И самодельщику основы его работы нужно понимать очень хорошо – в его распоряжении чаще всего нет дорогих суперсовременных материалов и технологического оборудования. Аэродинамика же ВСУ ох как непроста…

Ветер и КИЭВ

Для расчета серийных заводских ВСУ используется т. наз. плоская механистическая модель ветра. В ее основе следующие предположения:

• Скорость и направление ветра постоянны в пределах эффективной поверхности ротора.
• Воздух – сплошная среда.
• Эффективная поверхность ротора равна ометаемой площади.
• Энергия воздушного потока – чисто кинетическая.

При таких условиях максимальную энергию единицы объема воздуха вычисляют по школьной формуле, полагая плотность воздуха при нормальных условиях 1,29 кг*куб. м. При скорости ветра 10 м/с один куб воздуха несет в себе 65 Дж, и с одного квадрата эффективной поверхности ротора можно, при 100% КПД всей ВСУ, снять 650 Вт. Это весьма упрощенный подход – все знают, что ветер идеально ровным не бывает. Но на это приходится идти, чтобы обеспечить повторяемость изделий – обычное в технике дело.

Плоскую модель игнорировать не следует, она дает четкий минимум доступной энергии ветра. Но воздух, во-первых, сжимаем, во-вторых, очень текуч (динамическая вязкость всего 17,2 мкПа*с). Это значит, поток может обтекать ометаемую площадь, уменьшая эффективную поверхность и КИЭВ, что чаще всего и наблюдается. Но в принципе возможна и обратная ситуация: ветер стекается к ротору и площадь эффективной поверхности тогда окажется больше ометаемой, а КИЭВ – больше 1 относительно его же для плоского ветра.

Приведем два примера. Первый – прогулочная, довольно тяжеловесная, яхта может идти не только против ветра, но и быстрее его. Ветер имеется в виду внешний; вымпельный ветер все равно должен быть быстрее, иначе как он судно потянет?

Второй – классика авиационной истории. На испытаниях МИГ-19 оказалось, что перехватчик, который был на тонну тяжелее фронтового истребителя, по скорости разгоняется быстрее. С теми же движками в том же планере.

Теоретики не знали, что и думать, и всерьез засомневались в законе сохранения энергии. В конце концов оказалось – дело в выступающем из воздухозаборника конусе обтекателя РЛС. От его носка к обечайке возникало уплотнение воздуха, как бы сгребавшее его со сторон к компрессорам двигателей. С тех пор ударные волны прочно вошли в теорию как полезные, и фантастические летные данные современных самолетов в немалой степени обусловлены их умелым использованием.

Аэродинамика

Развитие аэродинамики принято делить на две эпохи – до Н. Г. Жуковского и после. Его доклад «О присоединенных вихрях» от 15 ноября 1905 г. стал началом новой эры в авиации.

До Жуковского летали на поставленных плашмя парусах: полагалось, что частицы набегающего потока отдают весь свой импульс передней кромке крыла. Это позволяло сразу избавиться от векторной величины – момента количества движения – порождавшей зубодробительную и чаще всего неаналитическую математику, перейти к куда более удобным скалярным чисто энергетическим соотношениям, и получить в итоге расчетное поле давления на несущую плоскость, более-менее похожее на настоящее.

Такой механистический подход позволил создать аппараты, способные худо-бедно подняться в воздух и совершить перелет из одного места в другое, не обязательно грохнувшись на землю где-то по пути. Но стремление увеличить скорость, грузоподъемность и другие летные качества все больше выявляло несовершенство первоначальной аэродинамической теории.

Идея Жуковского была такова: вдоль верхней и нижней поверхностей крыла воздух проходит разный путь. Из условия непрерывности среды (пузыри вакуума сами по себе в воздухе не образуются) следует, что скорости верхнего и нижнего потоков, сходящих с задней кромки, должны отличаться. Вследствие пусть малой, но конечной вязкости воздуха там из-за разности скоростей должен образоваться вихрь.

Вихрь вращается, а закон сохранения количества движения, столь же непреложный, как и закон сохранения энергии, справедлив и для векторных величин, т.е. должен учитывать и направление движения. Поэтому тут же, на задней кромке, должен сформироваться противоположно вращающийся вихрь с таким же вращательным моментом. За счет чего? За счет энергии, вырабатываемой двигателем.

Для практики авиации это означало революцию: выбрав соответствующий профиль крыла, можно было присоединенный вихрь пустить вокруг крыла в виде циркуляции Г, увеличивающей его подъемную силу. Т.е., затратив часть, а для больших скоростей и нагрузок на крыло – большую часть, мощности мотора, можно создать вокруг аппарата воздушный поток, позволяющий добиться лучших летных качеств.

Это делало авиацию авиацией, а не частью воздухоплавания: теперь летательный аппарат мог сам создавать себе нужную для полета среду и не быть более игрушкой воздушных потоков. Нужен только двигатель помощнее, и еще и еще мощнее…

Снова КИЭВ

Но у ветряка мотора нет. Он, наоборот, должен отбирать энергию у ветра и давать ее потребителям. И здесь выходит – ноги вытащил, хвост увяз. Пустили слишком мало энергии ветра на собственную циркуляцию ротора – она будет слабой, тяга лопастей – малой, а КИЭВ и мощность – низкими. Отдадим на циркуляцию много – ротор при слабом ветре будет на холостом ходу крутиться как бешеный, но потребителям опять достается мало: чуть дали нагрузку, ротор затормозился, ветер сдул циркуляцию, и ротор стал.

Закон сохранения энергии «золотую середину» дает как раз посерединке: 50% энергии даем в нагрузку, а на остальные 50% подкручиваем поток до оптимума. Практика подтверждает предположения: если КПД хорошего тянущего пропеллера составляет 75-80%, то КИЭВ так же тщательно рассчитанного и продутого в аэродинамической трубе лопастного ротора доходит до 38-40%, т.е. до половины от того, чего можно добиться при избытке энергии.

Современность

Ныне аэродинамика, вооруженная современной математикой и компьютерами, все более уходит от неизбежно что-то да упрощающих моделей к точному описанию поведения реального тела в реальном потоке. И тут, кроме генеральной линии – мощность, мощность, и еще раз мощность! – обнаруживаются пути побочные, но многообещающие как раз при ограниченном количестве поступающей в систему энергии.

Известный авиатор-альтернативщик Пол Маккриди еще в 80-х создал самолет, с двумя моторчиками от бензопилы мощностью в 16 л.с. показавший 360 км/ч. Причем шасси его было трехопорным неубирающимся, а колеса – без обтекателей. Ни один из аппаратов Маккриди не вышел на линию и не встал на боевое дежурство, но два – один с поршневыми моторами и пропеллерами, а другой реактивный – впервые в истории облетели вокруг земного шара без посадки на одной заправке.

Парусов, породивших изначальное крыло, развитие теории тоже коснулось весьма существенно. «Живая» аэродинамика позволила яхтам при ветре в 8 узл. встать на подводные крылья (см. рис.); чтобы разогнать такую громадину до нужной скорости гребным винтом, требуется двигатель не менее 100 л.с. Гоночные катамараны при таком же ветре ходят со скоростью около 30 узл. (55 км/ч).

Есть и находки совершенно нетривиальные. Любители самого редкого и экстемального спорта – бейсджампинга – надев апециальный костюм-крыло, вингсьют, летают без мотора, маневрируя, на скорости более 200 км/ч (рис. справа), а затем плавно приземляются в заранее выбранном месте. В какой сказке люди летают сами по себе?

Разрешились и многие загадки природы; в частности – полет жука. По классической аэродинамике, он летать не способен. Точно так же, как и родоначальник «стелсов» F-117 с его крылом ромбовидного профиля тоже не способен подняться в воздух. А МИГ-29 и Су-27, которые некоторое время могут лететь хвостом вперед, и вовсе ни в какие представления не укладываются.

И почему тогда, занимаясь ветродвигателями, не забавой и не орудием уничтожения себе подобных, а источником жизненно важного ресурса, нужно плясать непременно от теории слабых потоков с ее моделью плоского ветра? Неужели не найдется возможности продвинуться дальше?

Чего ожидать от классики?

Однако от классики отказываться ни в коем случае не следует. Она дает основу, не оперевшись на которую нельзя подняться выше. Точно так же, как теория множеств не отменяет таблицу умножения, а от квантовой хромодинамики яблоки с деревьев вверх не улетят.

Итак, на что можно рассчитывать при классическом подходе? Посмотрим на рисунок. Слева – типы роторов; они изображены условно. 1 – вертикальный карусельный, 2 – вертикальный ортогональный (ветряная турбина); 2-5 – лопастные роторы с разным количеством лопастей с оптимизированными профилями.

Справа по горизонтальной оси отложена относительная скорость ротора, т.е., отношение линейной скорости лопасти к скорости ветра. По вертикальной вверх – КИЭВ. А вниз – опять же относительный крутящий момент. Единичным (100%) крутящим моментом считается такой, который создает насильно заторможенный в потоке ротор со 100% КИЭВ, т.е. когда вся энергия потока преобразуется во вращающее усилие.

Такой подход позволяет делать далеко идущие выводы. Скажем, количество лопастей нужно выбирать не только и не столько по желательной скорости вращения: 3- и 4-лопастники сразу много теряют по КИЭВ и вращательному моменту по сравнению с хорошо работающими примерно в том же диапазоне скорстей 2- и 6-лопастниками. А внешне похожие карусель и ортогонал обладают принципиально разными свойствами.

В целом же предпочтение следует отдавать лопастным роторам, кроме случаев, когда требуются предельная дешевизна, простота, необслуживаемый самозапуск без автоматики и невозможен подъем на мачту.

Примечание: о парусных роторах поговорим особо – они, похоже, в классику не укладываются.

Вертикалки

ВСУ с вертикальной осью вращения имеют неоспоримое для быта преимущество: их узлы, требующие обслуживания, сосредоточены внизу и не нужен подъем наверх. Там остается, и то не всегда, упорно-опорный самоустанавливающийся подшипник, но он прочен и долговечен. Поэтому, проектируя простой ветрогенератор, отбор вариантов нужно начинать с вертикалок. Основные их типы представлены на рис.

На первой позиции – самый простейший, чаще всего называемый ротором Савониуса. На самом деле его изобрели в 1924 г. в СССР Я. А. и А. А. Воронины, а финский промышленник Сигурд Савониус бессовестно присвоил себе изобретение, проигнорировав советское авторское свидетельство, и начал серийный выпуск. Но внедрение в судьбе изобретения значит очень много, поэтому мы, чтобы не ворошить прошлое и не тревожить прах усопших, назовем этот ветряк ротором Ворониных-Савониуса, или для краткости, ВС.

ВС для самодельщика всем хорош, кроме «паровозного» КИЭВ в 10-18%. Однако в СССР над ним работали много, и наработки есть. Ниже мы рассмотрим усовершенствованную конструкцию, не намного более сложную, но по КИЭВ дающую фору лопастникам.

Примечание: двухлопастный ВС не крутится, а дергается рывками; 4-лопастный лишь немного плавнее, но много теряет в КИЭВ. Для улучшения 4-«корытные» чаще всего разносят на два этажа – пара лопастей внизу, а другая пара, повернутая на 90 градусов по горизонтали, над ними. КИЭВ сохраняется, и боковые нагрузки на механику слабеют, но изгибные несколько возрастают, и при ветре более 25 м/с у такой ВСУ на древке, т.е. без растянутого вантами подшипника над ротором, «срывает башню».

Дарье

Следующий – ротор Дарье; КИЭВ – до 20%. Он еще проще: лопасти – из простой упругой ленты безо всякого профиля. Теория ротора Дарье еще недостаточно разработана. Ясно только, что начинает он раскручиваться за счет разности аэродинамического сопротивления горба и кармана ленты, а затем становится вроде как быстроходным, образуя собственную циркуляцию.

Вращательный момент мал, а в стартовых положениях ротора параллельно и перпендикулярно ветру вообще отсутствует, поэтому самораскрутка возможна только при нечетном количестве лопастей (крыльев?) В любом случае на время раскрутки нагрузку от генератора нужно отключать.

Есть у ротора Дарье еще два нехороших качества. Во-первых, при вращении вектор тяги лопасти описывает полный оборот относительно ее аэродинамического фокуса, и не плавно, а рывками. Поэтому ротор Дарье быстро разбивает свою механику даже при ровном ветре.

Во-вторых, Дарье не то что шумит, а вопит и визжит, вплоть до того, что лента рвется. Происходит это вследствие ее вибрации. И чем больше лопастей, тем сильнее рев. Так что Дарье если и делают, то двухлопастными, из дорогих высокопрочных звукопоглощающих материалов (карбона, майлара), а для раскрутки посередине мачты-древка приспосабливают небольшой ВС.

Ортогонал

На поз. 3 – ортогональный вертикальный ротор с профилированными лопастями. Ортогональный потому, что крылья торчат вертикально. Переход от ВС к ортогоналу иллюстрирует рис. слева.

Угол установки лопастей относительно касательной к окружности, касающейся аэродинамических фокусов крыльев, может быть как положительным (на рис.), так и отрицательным, сообразно силе ветра. Иногда лопасти делают поворотными и ставят на них флюгерки, автоматически держащие «альфу», но такие конструкции часто ломаются.

Центральное тело (голубое на рис.) позволяет довести КИЭВ почти до 50% В трехлопастном ортогонале оно должно в разрезе иметь форму треугольника со слегка выпуклыми сторонами и скругленными углами, а при большем количестве лопастей достаточно простого цилиндра. Но теория для ортогонала оптимальное количество лопастей дает однозначно: их должно быть ровно 3.

Ортогонал относится к быстроходным ветрякам с ОСС, т.е. обязательно требует раскрутки при вводе в эксплуатацию и после штиля. По ортогональной схеме выпускаются серийные необслуживаемые ВСУ мощностью до 20 кВт.

Геликоид

Геликоидный ротор, или ротор Горлова (поз. 4) – разновидность ортогонала, обеспечивающая равномерное вращение; ортогонал с прямыми крыльями «рвет» лишь немного слабее двухлопастного ВС. Изгиб лопастей по геликоиде позволяет избежать потерь КИЭВ из-за их кривизны. Хотя часть потока кривая лопасть и отбрасывает, не используя, но зато и загребает часть в зону наибольшей линейной скорости, компенсируя потери. Геликоиды используют реже прочих ветряков, т.к. они вследствие сложности изготовления оказываются дороже равных по качеству собратьев.

Бочка-загребушка

На 5 поз. – ротор типа ВС, окруженный направляющим аппаратом; его схема представлена на рис. справа. В промышленном исполнении встречается редко, т.к. дорогостоящий отвод земли не компенсирует прироста мощности, а материалоемкость и сложность производства велики. Но самодельщик, боящийся работы – уже не мастер, а потребитель, и, если нужно не более 0,5-1,5 кВт, то для него «бочка-загребушка» лакомый кусок:

• Ротор такого типа абсолютно безопасен, бесшумен, не создает вибраций и может быть установлен где угодно, хоть на детской площадке.
• Согнуть «корыта» из оцинковки и сварить каркас из труб – работа ерундовая.
• Вращение – абсолютно равномерное, детали механики можно взять самые дешевые или из хлама.
• Не боится ураганов – слишком сильный ветер не может протолкнуться в «бочку»; вокруг нее возникает обтекаемый вихревой кокон (мы с этим эффектом еще столкнемся).
• А самое главное – поскольку поверхность «загребушки» в несколько раз больше таковой ротора внутри, КИЭВ может быть и сверхединичным, а вращательным момент уже при 3 м/с у «бочки» трехметрового диаметра такой, что генератору на 1 кВт с предельной нагрузкой, как говорится, лучше и не дергаться.

Видео: ветрогенератор Ленца

В 60-х в СССР Е. С. Бирюков запатентовал карусельную ВСУ с КИЭВ 46%. Немного позже В. Блинов добился от конструкции на том же принципе КИЭВ 58%, но данных о ее испытаниях нет. А натурные испытания ВСУ Бирюкова были проведены сотрудниками журнала «Изобретатель и рационализатор». Двухэтажный ротор диаметром 0,75 м и высотой 2 м при свежем ветре раскручивал на полную мощность асинхронный генератор 1,2 кВт и выдерживал без поломки 30 м/с. Чертежи ВСУ Бирюкова приведены на рис.

1. ротор из кровельной оцинковки;
2. самоустанавливающийся двухрядный шариковый подшипник;
3. ванты – 5 мм стальной трос;
4. ось-древко – стальная труба с толщиной стенок 1,5-2,5 мм;
5. рычаги аэродинамического регулятора оборотов;
6. лопасти регулятора оборотов – 3-4 мм фанера или листовой пластик;
7. тяги регулятора оборотов;
8. груз регулятора оборотов, его вес определяет частоту вращения;
9. ведущий шкив – велосипедное колесо без шины с камерой;
10. подпятник – упорно-опорный подшипник;
11. ведомый шкив – штатный шкив генератора;
12. генератор.

Бирюков на свою ВСУ получил сразу несколько авторских свидетельств. Во-первых, обратите внимание на разрез ротора. При разгоне он работает подобно ВС, создавая большой стартовый момент. По мере раскрутки во внешних карманах лопастей создается вихревая подушка. С точки зрения ветра, лопасти становятся профилированными, и ротор превращается в быстроходный ортогонал, причем виртуальный профиль меняется соответственно силе ветра.

Во-вторых, профилированный канал между лопастями в рабочем диапазоне скоростей работает как центральное тело. Если же ветер усиливается, то в нем также создается вихревая подушка, выходящая за пределы ротора. Возникает такой же вихревой кокон, как вокруг ВСУ с направляющим аппаратом. Энергия на его создание берется от ветра, и тому на поломку ветряка ее уже не хватает.

В-третьих, регулятор оборотов предназначен прежде всего для турбины. Он держит ее обороты оптимальными с точки зрения КИЭВ. А оптимум частоты вращения генератора обеспечивается выбором передаточного отношения механики.

Примечание: после публикаций в ИР за 1965 г. ВСУ Бирюкова канула в небытие. Ответа от инстанций автор так и не дождался. Судьба многих советских изобретений. Говорят, какой-то японец стал миллиардером, регулярно читая советские популярно-технические журналы и патентуя у себя все, заслуживающее внимания.

Лопастники

Как у сказано, по классике горизонтальный ветрогенератор с лопастным ротором – наилучший. Но, во-первых, ему нужен стабильный хотя бы средней силы ветер. Во-вторых, конструкция для самодельщика таит в себе немало подводных камней, из-за чего нередко плод долгих упорных трудов в лучшем случае освещает туалет, прихожую или крыльцо, а то и оказывается способен только раскрутить самого себя.

По схемам на рис. рассмотрим подробнее; позиции:

• Фиг. А:

1. лопасти ротора;
2. генератор;
3. станина генератора;
4. защитный флюгер (ураганная лопата);
5. токосъемник;
6. шасси;
7. поворотный узел;
8. рабочий флюгер;
9. мачта;
10. хомут под ванты.

• Фиг. Б, вид сверху:

1. защитный флюгер;
2. рабочий флюгер;
3. регулятор натяжения пружины защитного флюгера.

• Фиг. Г, токосъемник:

1. коллектор с медными неразрезными кольцевыми шинами;
2. подпружиненные меднографитовые щетки.

Примечание: ураганная защита для горизонтального лопастника диаметром более 1 м совершенно необходима, т.к. создать вокруг себя вихревой кокон он не способен. При меньших размерах можно добиться выносливости ротора до 30 м/с с лопастями из пропилена.

Итак, где нас ждут «спотыки»?

Лопасти

Рассчитывать добиться мощности на валу генератора более 150-200 Вт на лопастях любого размаха, вырезанных из толстостенной пластиковой трубы, как часто советуют – надежды беспросветного дилетанта. Лопасть из трубы (если только она не настолько толстая, что используется просто как заготовка) будет иметь сегментный профиль, т.е. его верхняя, или обе поверхности будут дугами окружности.

Сегментные профили пригодны для несжимаемой среды, скажем, для подводных крыльев или лопастей гребного винта. Для газов же нужна лопасть переменного профиля и шага, для примера см. рис.; размах – 2 м. Это будет сложное и трудоемкое изделие, требующее кропотливого расчета во всеоружии теории, продувок в трубе и натурных испытаний.

Генератор

При насадке ротора прямо на его вал штатный подшипник скоро разобьется – одинаковой нагрузки на все лопасти в ветряках не бывает. Нужен промежуточный вал со специальным опорным подшипником и механическая передача от него на генератор. Для больших ветряков опорный подшипник берут самоустанавливающийся двухрядный; в лучших моделях – трехъярусный, Фиг. Д на рис. выше. Такой позволяет валу ротора не только слегка изгибаться, но и немного смещаться из стороны в сторону или вверх-вниз.

Примечание: на разработку опорного подшипника для ВСУ типа EuroWind ушло около 30 лет.

Аварийный флюгер

Принцип его работы показывает Фиг. В. Ветер, усиливаясь, давит на лопату, пружина растягивается, ротор перекашивается, обороты его падают и в конце концов он становится параллельно потоку. Вроде бы все хорошо, но – гладко было на бумаге…

Попробуйте в ветреный день удержать за ручку параллельно ветру крышку от выварки или большой кастрюли. Только осторожно – вертлявая железяка может садануть по физиономbии так, что расквасит нос, рассечет губу, а то и выбьет глаз.

Плоский ветер бывает только в теоретических выкладках и, с достаточной для практики точностью, в аэродинамических трубах. Реально же ураган ветряки с ураганной лопатой корежит больше, чем вовсе беззащитные. Лучше все-таки менять исковерканные лопасти, чем делать заново все. В промышленных установках – другое дело. Там шаг лопастей, по каждой в отдельности, отслеживает и регулирует автоматика под управлением бортового компьютера. И делаются они из сверхпрочных композитов, а не из водопроводных труб.

Токосъемник

Это – регулярно обслуживаемый узел. Любой энергетик знает, что коллектор со щетками нужно чистить, смазывать, регулировать. А мачта – из водопроводной трубы. Не залезешь, раз в месяц-два придется весь ветряк валить на землю и потом опять поднимать. Сколько он протянет от такой «профилактики»?

Видео: лопастной ветрогенератор + солнечная панель для электроснабжения дачи

Мини и микро

Но с уменьшением размеров лопастника трудности падают по квадрату диаметра колеса. Изготовление горизонтальной лопастной ВСУ своими силами на мощность до 100 Вт уже возможно. Оптимальным будет 6-лопастный. При большем количестве лопастей диаметр ротора, рассчитанного на ту же мощность, будет меньше, но их окажется трудно прочно закрепить на ступице. Роторы о менее чем 6 лопастях можно не иметь в виду: 2-лопастнику на 100 Вт нужен ротор диаметром 6,34 м, а 4-лопастнику той же мощности – 4,5 м. Для 6-лопастного зависимость мощность – диаметр выражается следующим образом:

• 10 Вт – 1,16 м.
• 20 Вт – 1,64 м.
• 30 Вт – 2 м.
• 40 Вт – 2,32 м.
• 50 Вт – 2,6 м.
• 60 Вт – 2,84 м.
• 70 Вт – 3,08 м.
• 80 Вт – 3,28 м.
• 90 Вт – 3,48 м.
• 100 Вт – 3,68 м.
• 300 Вт – 6,34 м.

Оптимальным будет рассчитывать на мощность 10-20 Вт. Во-первых, лопасть из пластика размахом более 0,8 м без дополнительных мер защиты не выдержит ветер более 20 м/с. Во-вторых, при размахе лопасти до тех же 0,8 м линейная скорость ее концов не превысит скорость ветра более чем втрое, и требования к профилировке с круткой снижаются на порядки; здесь уже вполне удовлетворительно будет работать «корытце» с сегментным профилем из трубы, поз. Б на рис. А 10-20 Вт обеспечат питание планшетки, подзарядку смартфона или засветят лампочку-экономку.

Далее, выбираем генератор. Отлично подойдет китайский моторчик – ступица колеса для электровелосипедов, поз. 1 на рис. Его мощность как мотора – 200-300 Вт, но в режиме генератора он даст примерно до 100 Вт. Но подойдет ли он нам по оборотам?

Показатель быстроходности z для 6 лопастей равен 3. Формула для расчета скорости вращения под нагрузкой – N = v/l*z*60, где N – частота вращения, 1/мин, v – скорость ветра, а l – длина окружности ротора. При размахе лопасти 0,8 м и ветре 5 м/с получаем 72 об/мин; при 20 м/с – 288 об/мин. Примерно с такой же скоростью вращается и велосипедное колесо, так что свои 10-20 Вт от генератора, способного дать 100, мы уж снимем. Можно ротор сажать прямо на его вал.

Но тут возникает следующая проблема: мы, потратив немало труда и денег, хотя бы на моторчик, получили… игрушку! Что такое 10-20, ну, 50 Вт? А лопастный ветряк, способный запитать хотя бы телевизор, дома не сделаешь. Нельзя ли купить готовый мини-ветрогенератор, и не обойдется ли он дешевле? Еще как можно, и еще как дешевле, см. поз. 4 и 5. Кроме того, он будет еще и мобильным. Поставил на пенек – и пользуйся.

Второй вариант – если где-то валяется шаговый двигатель от старого 5- или 8-дюймового дисковода, или от привода бумаги или каретки негодного струйного или матричного принтера. Он может работать как генератор, и приделать к нему карусельный ротор из консервных банок (поз. 6) проще, чем собирать конструкцию наподобие показанной на поз. 3.

В целом по «лопастникам» вывод однозначен: самодельные – скорее для того, чтобы помастерить всласть, но не для реальной долговременной энергоотдачи.

Видео: простейший ветрогенератор для освещения дачи

Парусники

Парусный ветрогенератор известен давно, но мягкие полотнища его лопастей (см. рис.) начали делать с появлением высокопрочных износостойких синтетических тканей и пленок. Многолопастные ветряки с жесткими парусами широко разошлись по миру как привод маломощных автоматических водокачек, но их техданные ниже даже чем у каруселей.

Однако мягкий парус как крыло ветряка, похоже, оказался не так-то прост. Дело не в ветроустойчивости (производители не ограничивают максимально допустимую скорость ветра): яхсменам-парусникам и так известно, что ветру разорвать полотнище бермудского паруса практически невозможно. Скорее шкот вырвет, или мачту сломает, или вся посудина сделает «поворот оверкиль». Дело в энергетике.

К сожалению, точных данных испытаний не удается найти. По отзывам пользователей удалось составить «синтетические» зависимости для установки ВЭУ-4.380/220.50 таганрогского производства с диаметром ветроколеса 5 м, массой ветроголовки 160 кг и частотой вращения до 40 1/мин; они представлены на рис.

Разумеется, ручательств за 100% достоверность быть не может, но и так видно, что плоско-механистической моделью тут и не пахнет. Никак не может 5-метровое колесо на плоском ветре в 3 м/с дать около 1 кВт, при 7 м/с выйти на плато по мощности и далее держать ее до жестокого шторма. Производители, кстати, заявляют, что номинальные 4 кВт можно получить и при 3 м/с, но при установке их силами по результатам исследований местной аэрологии.

Количественной теории также не обнаруживается; пояснения разработчиков маловразумительны. Однако, поскольку таганрогские ВЭУ народ покупает, и они работают, остается предположить, что заявленные коническая циркуляция и пропульсивный эффект – не фикция. Во всяком случае, возможны.

Тогда, выходит, ПЕРЕД ротором, по закону сохранения импульса, должен возникнуть тоже конический вихрь, но расширяющийся и медленный. И такая воронка будет сгонять ветер к ротору, его эффективная поверхность получится больше ометаемой, а КИЭВ – сверхединичным.

Пролить свет на этот вопрос могли бы натурные измерения поля давления перед ротором, хотя бы бытовым анероидом. Если оно окажется выше, чем с боков в стороне, то, действительно, парусные ВСУ работают, как жук летает.

Самодельный генератор

Из сказанного выше ясно, что самодельщикам лучше браться или за вертикалки, или за парусники. Но те и другие очень медленные, а передача на быстроходный генератор – лишняя работа, лишние затраты и потери. Можно ли сделать эффективный тихоходный электрогенератор самому?

Да, можно, на магнитах из ниобиевого сплава, т. наз. супермагнитах. Процесс изготовления основных деталей показан на рис. Катушки – каждая из 55 витков медного 1 мм провода в термостойкой высокопрочной эмалевой изоляции, ПЭММ, ПЭТВ и т.п. Высота обмоток – 9 мм.

Обратите внимание на пазы под шпонки в половинах ротора. Они должны быть расположены так, чтобы магниты (они приклеиваются к магнитопроводу эпоксидкой или акрилом) после сборки сошлись разноименными полюсами. «Блины» (магнитопроводы) должны быть изготовлены из магнитомягкого ферромагнетика; подойдет обычная конструкционная сталь. Толщина «блинов» – не менее 6 мм.

Вообще-то лучше купить магниты с осевым отверстием и притянуть их винтами; супермагниты притягиваются со страшной силой. По этой же причине на вал между «блинами» надевается цилиндрическая проставка высотой 12 мм.

Обмотки, составляющие секции статора, соединяются по схемам, также приведенным на рис. Спаянные концы не должны быть натянуты, но должны образовывать петли, иначе эпоксидка, которой будет залит статор, застывая, может порвать провода.

Заливают статор в изложнице до толщины 10 мм. Центрировать и балансировать не нужно, статор не вращается. Зазор между ротором и статором – по 1 мм с каждой стороны. Статор в корпусе генератора нужно надежно зафиксировать не только от смещения по оси, но и от проворачивания; сильное магнитное поле при токе в нагрузке будет тянуть его за собой.

Видео: генератор для ветряка своими руками

Вывод

И что же мы имеем напоследок? Интерес к «лопастникам» объясняется скорее их эффектным внешним видом, чем действительными эксплуатационными качествами в самодельном исполнении и на малых мощностях. Самодельная карусельная ВСУ даст «дежурную» мощность для зарядки автоаккумулятора или энергоснабжения небольшого дома.

А вот с парусными ВСУ стоит поэкспериментировать мастерам с творческой жилкой, особенно в мини-исполнении, с колесом 1-2 м диаметром. Если предположения разработчиков верны, то с такого можно будет снять, посредством описанного выше китайского движка-генератора, все его 200-300 Вт.

Спасибо за вашу бесплатную консультацию…А цены “от фирм”не реально дороги,и я думаю,что мастеровые люди из глубинки смогут сделать генераторы подобные вашему.А аккамуляторы Li-po можно выписать из Китая,инверторы в Челябинске делают очень хорошие (с плавным синусом).А паруса,лопасти или роторы – это очередной повод для полёта мысли наших рукастых Русских мужиков.

вопрос:
Для ветряков с вертикальной осью(позиция 1) и варианта “Ленца” возможно добавить дополнительную деталь – крыльчатку,выставляющуюся по ветру, и закрывающую от него же бесполезную сторону(идущую в сторону ветра). То есть ветер будет не лопасть тормозить, а этот “экран”. Постановка по ветру “хвостом”, находящимся за самим ветряком ниже и выше лопостей(гребней). Читал статью и родилась идея.

Нажимая кнопку «Добавить комментарий», я соглашаюсь с сайта.

В плане ветроэнергетических ресурсов Россия занимает довольно двойственное положение. С одной стороны, на ее долю приходится огромная площадь, богатая равнинными местами. С другой — ветры здесь медленные, имеют низкий потенциал. Они могут быть довольно буйными в местах, где проживает мало людей. В соответствии с этим становится актуальной задача обустройства самодельного ветрогенератора.

Источник электричества

Как минимум 1 раз в год увеличиваются тарифы на услуги электроэнергии, зачастую — в несколько раз. Это бьет по карману граждан, зарплата которых не растет столь же стремительно. Домашние умельцы раньше прибегали к простому, но довольно небезопасному и незаконному способу экономии на электроэнергии. Они прикрепляли к поверхности расходомера неодимовый магнит, после чего тот приостанавливал работу счетчика.

Если указанная схема изначально работала слаженно, то в дальнейшем с ней возникали проблемы. Объяснялось это несколькими причинами:

Всё это подтолкнуло людей к поиску альтернативных источников электроэнергии, к примеру, ветрогенераторов. Если человек проживает в областях, где регулярно дуют ветры, такие приспособления становятся для него «палочкой-выручалочкой». Устройство использует силу ветра для получения энергии.

Корпус оснащен лопастями, приводящими в движение роторы. Электроэнергия, полученная таким образом, трансформируется в постоянный ток. В дальнейшем она переходит к потребителям либо накапливается в аккумуляторе.

Самодельный ветрогенератор может выступать в качестве главного или дополнительного источника энергии. В качестве вспомогательного устройства он может греть воду в бойлере либо подпитывать домашние светильники, тогда как вся остальная электроника работает от главной сети. Возможна работа таких генераторов и в качестве главного источника там, где дома не подключены к электричеству. Здесь устройства подпитывают:

• лампы и люстры;
• отопительное оборудование;
• бытовую электронику.

Ветровая электростанция способна подпитывать низковольтные и классические приборы. Первые работают от напряжения 12−24 Вольт, а ветрогенератор способен обеспечивать мощность на 220 Вольт. Он изготавливается по схеме с использованием инверторных преобразователей. Электричество накапливается в его аккумуляторе. Есть модификации на 12−36 Вольт. Они отличаются более простой конструкцией. Для них применяются стандартные контроллеры заряда аккумулятора. Чтобы обеспечить обогрев жилища, достаточно сделать ветрогенераторы своими руками нa 220 В. 4 кВт — это мощность, которую обеспечит их двигатель.

Особенности изделия

Создавать ветряк своими руками выгодно. Достаточно узнать, что заводские изделия мощностью не больше 5 кВт стоят до 220000 р., как становится ясно, насколько лучше использовать доступные материалы и сделать их самостоятельно, ведь благодаря этому удастся сэкономить немало средств.

Безусловно, заводские модификации редко ломаются и являются более надежными. Но уж если поломка случится, придется потратить огромные суммы на покупку запасных узлов.

Магазинные модели часто недоступны большинству граждан. Чтобы окупить затраты на покупку такого устройства, требуется от 10 до 12 лет, хотя отдельные виды устройств и отбивают эти расходы чуть раньше. Сделав ветрогенератор 2 кВт своими руками, можно получить далеко не самую совершенную конструкцию, но в случае поломки ее удастся легко отремонтировать самостоятельно. Миниатюрный ветряк малой мощности способен собрать без проблем любой человек, который умеет обращаться с инструментами.

Ключевые узлы

Как говорилось, ветряной генератор можно сделать в домашних условиях. Надо подготовить определенные узлы для его надежного функционирования. Они включают:

1. Лопасти. Изготавливать их можно из разных материалов.
2. Генератор. Его тоже можно собрать собственноручно или же купить готовый.
3. Хвостовая зона. Используется для движения лопастей по направлению вектора, обеспечивая предельно возможный КПД.
4. Мультипликатор. Увеличивает скорость вращения ротора.
5. Мачта для крепежа. Она играет роль элемента, на котором зафиксированы все указанные узлы.
6. Натяжные тросы. Необходимы для фиксации конструкции в целом и защиты от разрушения под воздействием ветра.
7. Аккумулятор, инвертор и контроллер заряда. Способствуют преобразованию, стабилизации энергии и ее накапливанию.

Новичкам следует рассматривать простые схемы роторного ветрогенератора.

Инструкция по изготовлению

Ветряк можно изготавливать даже из пластиковых бутылок. Он будет крутиться под действием ветра, издавая при этом шум. Возможных схем обустройства таких изделий существует много. Ось вращения допустимо располагать в них вертикально или горизонтально. Эти устройства используются в основном для борьбы с вредителями на приусадебном участке.

Самодельный ветрогенератор похож на бутылочный ветряк по конструкции, но размеры его больше, и он отличается более основательной конструкцией.

Если к ветряку для борьбы с кротами на огороде приделать мотор, он сможет давать электроэнергию и подпитывать, например, светодиодные светильники.

Сборка генератора

Для сборки ветряной электростанции обязательно потребуется генератор. В его корпус необходимо поставить магниты, которые будут обеспечивать электроэнергию в обмотках. Такой тип устройства имеют отдельные виды электродвигателей, к примеру, которые установлены в шуруповёртах. Но изготовить из шуруповерта генератор не удастся. Он не обеспечит необходимой мощности. Его хватит разве что на подпитку небольшой светодиодной лампы.

Из автомобильного генератора ветряную электростанцию тоже вряд ли получится сделать. Объясняется это тем, что в данном случае применяется обмотка возбуждения, получающая питание от аккумулятора, почему он и не подходит для этих целей. Следует подбирать самовозбуждающийся генератор оптимальной мощности либо купить готовую модель. Эксперты рекомендуют приобретать его в готовом виде, т. к. это устройство обеспечит высокий КПД, но никто не мешает сделать его своими руками. Предельная мощность у него будет находится на уровне 3,5 кВт.

Что потребуется взять:

Ставят ротор и статор и на дистанции 2 мм. Обмотки объединяют таким образом, чтобы получился 1-фазный источник переменного тока.

Создание лопастей

В ветреную погоду из готового устройства можно добывать 3,5 кВт мощности. При средней интенсивности воздушного потока этот показатель составляет не более 2 кВт. Устройство бесшумное, если сравнивать с моделями на электродвигателе.

Следует подумать о месте монтажа лопастей. В рассматриваемом примере изготавливается простая модификация ветрогенератора горизонтального типа с тремя лопастями. Можно попробовать изготовить вертикальной вариант, но КПД у него будет пониженным. В среднем он составит 0,3. Единственным преимуществом такой конструкции будет возможность работы при любом направлении ветра. Простые лопасти изготавливаются с помощью таких материалов:

Одно дело — изготовить своими руками лопасти для ветрогенератора, и совсем другое — обеспечить сбалансированность конструкции. Если все нюансы не будут учтены, сильный ветер без особого труда разрушит мачту. Как только лопасти будут изготовлены, вместе с ротором их устанавливают на монтажную площадку, где будет закреплена хвостовая часть.

Запуск и оценка эффективности

Даже если ветрогенератор был изготовлен по всем правилам, ошибочный выбор места для размещения мачты может сыграть злую шутку с мастером. Элемент должен стоять вертикально. Генератор вместе с лопастями лучше разместить как можно выше — там, где «гуляют» сильные ветры. Поблизости не должно располагаться домов, любых крупных зданий, отдельно растущих деревьев. Всё это будет загораживать потоки воздуха. Если обнаружены какие-либо помехи, следует разместить генератор на определенном расстоянии от них.

После того как установка начнёт работать, следует подсоединить мультиметр к ветви генератора и проверить, имеется ли напряжение. Систему можно считать готовой к полноценной эксплуатации. После этого остается выяснить, какое напряжение поступит в жилище и каким образом это будет происходить.

Процесс подключения в доме

После обустройства практически бесшумного ветряка с хорошей мощностью необходимо подключить к нему бытовые приборы. Собирая собственноручно такое устройство, следует позаботиться о покупке инверторного преобразователя с эффективностью 99%. В таком случае потери на переход постоянного тока в переменный будут наименьшими, а в корпусе будут присутствовать три узла:

1. Аккумуляторный блок. Способен впрок накапливать энергию, которая генерируется устройством.
2. Контроллер заряда. Обеспечивает более продолжительный срок службы аккумуляторных батарей.
3. Преобразователь. Трансформирует постоянный ток в переменный.

Можно устанавливать оборудование для питания осветительных приборов и бытовой техники, которые могут функционировать на напряжении 12−24 Вольт. Потребность в инверторном преобразователе в таком случае отсутствует. Для приборов, позволяющих готовить пищу, лучше задействовать газовое оборудование с питанием от баллона.

Из-за высокой стоимости альтернативных конструкций для получения энергии с помощью ветра, многие считают, что выгоднее изготовить ветрогенератор своими руками. В этом есть резон, но нужно понимать, что дело это непростое, требующее время и специальных знаний.

Иметь такую конструкцию мечтают дачники, домики которого удалены от цивилизации. Да и городской житель стал внимательнее присматриваться к ветрогенераторам, поглядывая на приходящие ежемесячно счета на использованную электроэнергию.

Растущие тарифы приводят к мысли, что ветрогенератор генератор своими руками не помешали бы и горожанам.

Нужны ли разрешительные документы?

Воплотить мечту в реальность сложно, но возможно. Для дачи будет достаточно маломощной установки, например, 1-киловатной. В России подобные конструкции приравниваются к бытовой технике.

Чтобы их установить не нужно оформлять сертификаты и бегать за разрешениями. Главное – определиться, действительно ли ставить подобный источник энергии целесообразно.

Для местности, где планируется установить ветряк, потребуется знать потенциал ветра. Поможет это сделать Интернет: потребуется найти «Карту ветров» и использовать разработанную формулу.

Налогообложение

На расходуемую для личных нужд энергию, налогообложения не предусмотрено никакого, поэтому ветряки малой мощности устанавливать можно смело и получать бесплатную энергию с их помощью.

Об индивидуальном энергоснабжении нет нормативных актов, способных препятствовать установке и использованию ветрогенераторов своими руками, как и купленных в торговой сети.

Тоже касается недовольства соседей: установка ветрогенераторов своими руками, нужная для решения личных потребностей, не должна вызывать неудовольствия. Последние вправе выдвинуть претензии, если ветряки будут им причинять реальные неудобства. Ведь права конкретного человека заканчиваются, когда другому они причиняют дискомфорт.

Высота мачты

Учитывая сказанное, собираясь монтировать ветрогенератор своими руками, особое внимание нужно уделить выбору высоты мачты. Помимо этого, требуется учитывать существующие ограничения, касающиеся частных построек, и местонахождения вашего участка. Например, если поблизости существуют тоннели, построены мосты, находятся аэропорты, не допускается возведение зданий, высотой больше отметки в 15 м.

Шумность

Во время работы шумит редуктор и вращающиеся лопасти. Рекомендуется шум измерить соответствующими приборами и полученные показатели документально зафиксировать. Принятые нормативами значения не должны превышаться. Тогда и споров с соседями не возникнет.

Помехи

В идеальном варианте защита от возможных телепомех должна быть у ветряков предусмотрена.

Экологическая служба

Она вправе установщику запретить проводить монтаж в единственном случае, когда это препятствует миграции птиц. А это маловероятно.

Своими руками собирая ветрогенератор, перечисленные моменты необходимо учесть.

Если ветряк покупается, эти моменты отображаются в паспорте, изучить который нужно сразу, чтобы себя обезопасить от неожиданностей.

Целесообразность

Насколько целесообразна установка ветряка определяет во многом сила и стабильность ветра в данном районе.

Условия

Для монтажа ветрогенератора для дома своими руками необходима обширная площадка. Он должен располагаться от соседей на определенном расстоянии.

Ветрогенератором называется конструкция, способная преобразовывать энергию кинетическую воздушных масс в механическую.

Благодаря ей ротор приводится в движение, благодаря чему, человек получает нужное ему для функционирования приборов электричество.

Конструкция

Составляют ветровую систему:

• лопасти;
• турбинный ротор;
• генератор;
• инвертор, преобразующий ток. Последний заряжает аккумулятор;
• батарея, питающая конструкцию.

Суть функционирования

Она для подобных конструкций отличается простотой. Вращающийся ротор позволяет получить трехфазный ток. Он, после прохождения контроллера, подзаряжает аккумулятор. Далее, благодаря инвертору, он преобразуется до «состояния», пригодное для использования бытовыми приборами – холодильниками, телевизорами, микроволновыми печами, стиральными машинами и бойлерами, пр.

Показанная схема дает представление о том, какие трансформации претерпевает электроэнергия, которую производит ветрогенератор.

Некоторая часть ее аккумулируется, остальную потребляют приборы.

Лопасти подвергаются во время вращения сразу трем воздействиям:

• подъемной силе;
• импульсной;
• тормозящей.

Последние две стараются преодолеть силу торможения, заставляют вращаться маховик, благодаря чему, ротором создается в неподвижной части генератора магнитное поле, принуждающее по проводам течь ток.

Выбор мотора

Тем, кто решил сделать ветрогенератор своими руками, рекомендуется использовать мотор от бытовых устройств и автомобилей, понимая, что эффективность возрастает прямо пропорционально вольтам, приходящимся на 1 виток.

Разновидности

Ветряки классифицируются по нескольким параметрам:

• числу лопастей. Модели бывают одно-, двух-, трех – пяти – и многолопастными. Помните, что количество лопастей обратно пропорционально скорости, т.е. чем больше первых, тем при меньшей скорости воздуха начинается вращение. Многолопастные используются часто там, где преимущество отдается вращению перед получением энергии – например, при подъеме воды из скважин;
• материалу, из которого делают лопасти. Помимо твердых, как стало известно, подходят даже плотные ткани, стоимость которых невысокая. Их делят на жесткие и парусные, которые по цене ниже, чем первые, изготовленные из металла или стеклопластика, но менее прочные. Поэтому ремонтировать такие лопасти придется часто;

• расположению оси относительно земли. По этому признаку ветряки бывают горизонтальными (имеющие более высокую мощность, надежность) и вертикальные. Эти ветрогенераторами своими руками намного чувствительнее к ветряным порывам;
• шагу винта, который бывает фиксированным (более распространены) и изменяемым. У последнего увеличена скорость вращения, но установка очень сложна для исполнения и массивна.

Ветряк своими руками сделать получится практически бесплатным, если найдутся ненужные детали, без дела валяющиеся где-то в гараже: мотор старого авто, обрезанные канализационные трубы и др.

Ветряк роторный

Простейший ветрогенератор своими руками этого вида имеет вертикальную ось вращения, обеспечит легко частный дом энергией на 100%. Его смастерить сложно, но возможно. При этом, это проще даже, чем кажется. Лопасти, к примеру, несложно сделать из металлической бочки. Их вырезают ножницами для резки металла.

Для сборки ветрогенератора своими руками, мощность которого, предположим. должна составлять 1,5 кВт, под руками должны быть перечисленные ниже элементы:

• автогенератор 12В;
• 12 — вольтовая батарея (лучше кислотная либо гелиевая);
• «кнопка» (полугерметичный выключатель так же12 V);
• преобразователь 700-ваттный;
• достаточной вместимости емкость из алюминия или нержавеющей стали – бак, выварка и пр.
• реле (подойдет автомобильное);
• вольтметр;
• метизы (болты, гайки и пр.);
• провод 4 мм в сечении и 2,5 мм;
• пара хомутов для закрепления на мачте генератора.

Инструменты

Для изготовления своими руками ветряка необходимы:

• болгарка;
• кусачки;
• строительный карандаш для нанесения разметки либо маркер;
• ножницы для металла;
• сверла с дрелью;
• рулетка;
• отвертки;
• ключи гаечные.

С чего начать?

Ветряк своими руками, как говорилось, начинают изготавливать с поиска большой емкости. Она составит основу.

На нее наносят разметку, пользуясь маркером, т.е. делят на равные 4 части. Далее будет объясняться, как делать разрезы болгаркой. При их выполнении металл до конца разрезать нельзя.

Нельзя болгаркой пользоваться для работы с окрашенной жестью, а также оцинкованной сталью, которые сильно нагреваются. Их режут ножницами для металла, помня, что вырезаются лопасти не до конца.

Параллельно с изготовлением лопастей, переделывают у генератора шкив. В нем и днище исходной кастрюли необходимо просверлить отверстия, в которые вставляться будут болты.

Делают это максимально аккуратно, чтобы соблюсти симметрию. Это нужно, чтобы в ходе работы не возникал дисбаланс.

Далее, каждую лопасть отгибаем поочередно. Но делаем это с учетом направления, в котором вращаться станет генератор. Чаще она совпадает с движения стрелки часов. Угол, изгиба, определяет скорость и площадь воздействия воздушного потока.

Ведро с готовым пропеллером прикрепляют на шкив, а на мачту, применив хомуты, устанавливают генератор. В последнюю очередь соединяют провода, создавая цепь.

Для присоединения аккумулятора выбирают провод диаметром 4 мм². Достаточно будет 1 метра. Такой же потребуется, чтобы подключить инвертор.

Меньшего сечения – 2,5 мм хватит для подсоединения нагрузки. Если делали все последовательно и точно, ветряк своими руками работать будет хорошо, а проблем возникнуть не должно.

Если батарею, к примеру, использовали 75 амперную, а преобразователь 1000-ватный, ветряка своими руками хватит, чтобы работали одновременно сигнализация охранная, камеры видеонаблюдения и освещение улицы.

Плюсы и минусы

Достоинства:

• экономичность модели;
• ремонтопригодность. При выходе из строя элемента, он просто заменяется новым;
• отсутствие требований к условиям эксплуатации;
• надежность;
• бесшумность.

• не высокая производительность;
• зависимость сильная от ветра (пропеллер может просто слететь).

Неодимовые магниты для ветряков

В России о них узнали не слишком давно, поэтому ветряки с их использованием также делают недавно. Ажиотажный продукт рынок постепенно насытил, поэтому теперь эти магниты доступны народным умельцам.

Изготовление ветряка

Эта конструкция сложнее, чем ранее описанная. Ось вращения у нее горизонтальная.

До того, как приступать к сборке ветряка своими руками, желательно приобрести ступицу (сгодится от автомобиля) и тормозные диски.

Ступица выступит базой. Поскольку она уже использовалась, стоит ее смазать, предварительно разобрав и обратив на подшипники особое внимание. Ни наслоений, ни ржавчины остаться на них не должно. Генератор обязательно красят. Забывать об этом нельзя.

Как закрепятся магниты?

Они требуют грамотного распределения и надежного крепления. Их часто приклеивают к роторным дискам. Для работы необходимо двадцать магнитов 25х8 мм.

Важно: Можно это количество изменять, помня основное, что совпадает число магнитов с полюсами в однофазном генераторе и соответствует 2/3 или 4/3 — в трехфазном.

Полюса должны чередоваться. Для удобства изготавливают шаблон или наносят на диск разметку секторов. Лучше, как показала практика, использовать их круглой формы, чем прямоугольной, поскольку в последних поле магнитное имеется на всей длине, а у первых лишь в центре.

Определяем полюса

Чтобы не перепутать полюса их следует точно определить. Магниты для этого подносят друг к другу. В случае их притягивания, ставят «+», отталкивания – «-».

Размещают их, так, чтобы полюса чередовались.

Клей должен быть качественным для надежности конструкции. Неплохо магниты держатся на эпоксидной смоле, покрывающей полностью диск. Ее разводят по инструкции.

Она не должна стекать с диска. Чтобы предотвратить стекание смолы, по периметру делают временные бортики из пластилина или скотчем обматывают диск.

Сравнение однофазных устройств и трехфазных

Предпочтение стоит отдать трехфазному статору, поскольку он меньше вибрирует, чем однофазный. Вызваны вибрации разницей в токовой амплитуде, причиной которой является непостоянная отдача.

Тесты показали, что она больше на 50% у трехфазной модели. Другим важным преимуществом 3-фазной является высокий акустический комфорт во время функционирования под нагрузкой. Другими словами, он не гудит. К тому же, отсутствие вибрации положительно сказывается на сроке службы.

Наматываем катушку

Выбрав не очень скоростной вариант, зарядка 12V батареи начинается при 100-150 об/м. Число витков для этого должно соответствовать 1000-1200. Поделив витки на все катушки, получим их число для одной.

Мощность ветряку добавит число полюсов. При этом вырастет частота токовых колебаний.

Если используется для витков провод большого сечения, уменьшается сопротивление и возрастает сила тока.

Облегчить процесс ручной намотки можно, если пользоваться специальным станком.

На характеристики ветрогенераторов, собранных своими руками, влияет толщина магнитов, имеющихся на диске и количество их.

Катушки, как правило, делаются круглой формы, но, слегка вытянув их, удастся выпрямить витки. Готовыми, катушки должны быть равными или чуть превышать по размерам магниты. С магнитами соотноситься должна и толщина статора.

Если последний больше из-за большего количества витков, пространство между дисками увеличивается, а поток магнитный уменьшается.

Но большее сопротивление катушек приведет к уменьшению тока. Для формы статора подойдет фанера. Чтобы увеличить прочность изделия поверх катушек (на дно формы) кладут стеклоткань. Перед нанесением смолы эпоксидной, форму обрабатывают вазелином или воском, или используют скотч.

Закреплены катушки между собой жестко. Наружу выводятся 6 концов фаз, для соединения которых пользуются схемами «звезда» или «треугольник».

Генератор тестируют, крутя его рукой. Для напряжения в 40V, сила тока достигает 10 А.

Сборка

Длину мачты выбирают от 6 до 12 метров, основание бетонируют. Сам ветрогенератор, собранный своими руками, крепят вверху. Чтобы обеспечить возможность добраться к нему, если потребуется ремонт, необходимо предусмотреть устройство, которое даст возможность поднять или опустить трубу.

Обеспечит это ручная лебедка. Из трубы ПВХ, диаметр которой 160 мм, реально изготовить винт длиной 2 метра, имеющего 6 лопастей.

Форму подбирают опытным путем. Но, такой винт-пропеллер необходимо защищать от сильного ветра, для чего и служит складывающийся хвост.

Рассмотренные модели эффективны каждая по-своему. А полученная информация свидетельствует, что ветряк изготовить своими руками вполне возможно.

Видео: Вертикальный ветрогенератор 4kw

Сложно не заметить, насколько стабильность поставок электроэнергии загородным объектам отличается от обеспечения городских зданий и предприятий электроэнергией. Признайтесь, что вы как владелец частного дома или дачи не раз сталкивались с перебоями, связанными с ними неудобствами и порчей техники.

Перечисленные негативные ситуации вместе с последствиями перестанут осложнять жизнь любителей природных просторов. Причем с минимальными трудовыми и финансовыми затратами. Для этого нужно всего лишь сделать ветряной генератор электроэнергии, о чем мы детально рассказываем в статье.

Цена на электроэнергию неизменно растёт и, естественно, каждый хозяин старается оптимизировать расходы на её оплату. Здесь все средства хороши — начиная от средств экономии, техники с низким индексом потребления энергии, энергосберегающих ламп, и заканчивая использование многотарифных счётчиков электричества. Тем не менее, всегда останется заманчивой перспектива получения электричества не от государства, а от природы. Одним из самых эффективных подобных устройств остаётся ветрогенератор, который используется на Западе уже фактически наравне, а то и более широко, чем классические ТЭС или АЭС.

Цена и эффективность генератора

Естественно, самым практичным решением для получения электричества из энергии ветра, станет мощное устройство, способное вырабатывать необходимое количество энергии для обеспечения потребителей во всем доме. Ветрогенераторы своими руками на 220В могут быть разной мощности и мы рассмотрим принципы изготовления каждого возможного устройства из того, что может оказаться под руками у каждого рачительного хозяина.

Но для начала стоит провести хотя бы предварительный расчёт ветрогенератора и его рентабельности. К примеру, бытовой прибор на 800 кВт российской сборки обойдётся в полторы тысячи долларов США за один киловатт. Дорого. Китайская продукция, не отличающаяся надёжностью и точностью номиналов выльется в $900 за 1кВт. Тоже дорого. Заметьте, что это только сам генератор, без периферийного оборудования. Это фактически неподъемная цена для частника, поэтому постараемся использовать все, что есть под руками и сделать собственную автономную систему.

Как определиться с мощностью ветряка

Расчёт мощности ветрогенератора — это сложный и трудоёмкий процесс, который применим к определённому генератору-исходнику. Самый простой вариант — задействовать динамо-машину от трактора или автомобиля. Такое устройство фактически не требует доработок и может применяться в системе энергообеспечения «как есть». Безусловно, можно долго разговаривать об устройствах на неодимовых магнитах, только, к примеру, в деревне Архиповка Орловской области их не было в жизни и не будет никогда, а списанных тракторов — тьма.

Вертикальные или роторные ветрогенераторы?

Лопастные вертикальные генераторы — одни из самых популярных в мире, однако для их постройки необходимо точно выполнить расчёт лопасти, её формы и размеров. Как показывает опыт создания таких устройств энтузиастами, самые эффективные лопастные генераторы — с регулируемым углом поворота лопасти. Средние размеры каждой из шести лопастей — 650х120 мм, а самый эффективный угол поворота относительно своей оси — около 12 градусов, хотя можно ставить эксперименты в каждом частном случае.

Роторный ветряк для дома выполняется с горизонтальным расположением оси генератора, на которой установлен ротор. Он может быть выполнен по нескольким схемам, которые представлены ниже. Самый простой вариант — изготовление ротора из цилиндрической ёмкости. Это может быть как пластиковая бочка, баллон для газа, в конце концов, кастрюля. Ёмкость должна быть разделена на четыре сегмента, каждый из которых крепится ступице. Ступица установлена на металлический каркас, примерный чертёж которого показан на рисунке.

Детали и расходные материалы, электрическая схема

Маломощный ветряк для дома можно собрать при наличии скромного набора б/у-шных устройств и деталей:

автомобильная АКБ, чем свежее и чем больше ёмкость, тем лучше,

инвертор на 300-700 Вт,

автомобильное или тракторное реле зарядки (в зависимости от вольтажа генератора),

контрольный прибор (вольтметр),

Для коммутации прибора с сетью электрической сетью используются провода сечением площадью не менее 4 мм². Готовая установка подключается по схеме, показанной на фото через предохранители 8, которая размыкается выключателем 9 для обслуживания и ремонта. Номинал резистора 1 подбирается опытным путём, а амперметр 5 может быть установлен на выходе из преобразователя 5 по желанию. Также для удобства использования конструкции может быть использован переменный резистор 4 для регулировки напряжения. Более подробная схема инвертора представлена ниже.

Таким образом можно собрать ветрогенератор для обеспечения минимальной потребности в электричестве. Расходуйте и производите энергию с умом, удачной всем работы!

Ветрогенераторы на 220В своими руками
Ветрогенераторы на 220В своими руками Цена на электроэнергию неизменно растёт и, естественно, каждый хозяин старается оптимизировать расходы на её оплату. Здесь все средства хороши — начиная от

Ветрогенератор или в простонародье ветряк — нехитрое приспособление, обеспечивающее своему хозяину немалую экономию за счет выработки бесплатного электричества. Такая установка — мечта любого владельца отрезанного от централизованных сетей участка или дачника, недовольного вновь полученной квитанцией за потребление электроэнергии.

Разобравшись в конструкции ветрогенератора, принципе его функционирования, изучив чертежи, можно самостоятельно сделать и установить ветряк, обеспечив свой дом неограниченной альтернативной энергией.

Краткое содержимое статьи:

Законно ли использование ветра?

Создание собственной, хоть и компактной, но электростанции — вещь серьезная, поэтому логично, что невольно возникает вопрос: а законно ли их использование? Да, если мощность запускаемой от ветра установки не будет превышать 1 кВт, что вполне хватит для обеспечения электрическим током среднего загородного дома.

Дело в том, что именно с таким показателем мощности устройство считается бытовым и не требует обязательной регистрации, сертификации, согласования, постановки на учет и, тем более, не облагается никаким налогом.

Впрочем, перед тем, как сделать ветрогенератор для дома, лучше обезопасить себя и учесть несколько моментов:

• Не приняты ли в регионе проживания особые ограничения на использование альтернативных источников энергии?
• Какова допустимая на местности высота мачты?
• Не будет ли шум от редуктора и лопастей превышать установленные нормативы?
• Предусматривать ли защиту от создаваемых эфирных помех?
• Не станет ли мачта мешать миграции птиц или вызывать другие экологические проблемы?

Если заранее продумать все нюансы, то ни налоговая, ни экологические службы, ни соседи не смогут предъявить претензии и воспрепятствовать получению бесплатной электроэнергии.

Как работает ветряк?

На фото готовые самодельные ветрогенераторы представлены вытянутыми металлическими конструкциями на трех или четырех опорах, с лопастями, двигающимися от ветра. В итоге получаемая потоком ветра кинетическая энергия преобразуется в механическую, которая в свою очередь запускает ротор и становится электрическим током.

Данный процесс является результатом налаженной работы нескольких обязательных составных элементов ветроэлектрической установки (ВЭУ):

• Пропеллер из двух и более лопастей,
• Ротор турбины,
• Редуктор,
• Контроллер,
• Ось электрического генератора и генератор,
• Инвертор,
• Аккумулятор.

Также необходимо предусмотреть тормозной блок, гондолу, мачту, флюгер, низко и высокоскоростной вал. Устройство определяет и принцип работы ветрогенератора: вращающийся ротор производит трехфазный переменный ток, проходящий через систему контроллера и заряжающий аккумулятор постоянного тока.

Конечные амперы преобразуются инвертором и направляются по подключенной проводке к выходным точкам: розеткам, освещению, бытовой технике и электроприборам.

Как сделать своими руками?

Самой надежной и простой по конструкции считается роторная ВЭУ, представляющая собой установку с вертикальной осью вращения. Готовый самодельный генератор такого типа способен полностью обеспечить энергопотребление дачи, включая оснащение жилого помещения, хозяйственных строений и уличное освещение (правда, не слишком яркое).

Чтобы сделать ветрогенератор, понадобятся детали конструкции, расходные материалы и инструменты. Первым делом необходимо подыскать подходящие составные элементы ветряка, многие из которых можно найти среди старых запасов:

• Генератор от автомобиля с мощностью около 12 V,
• Аккумуляторная батарея на 12 V,
• Кнопочный полугерметичный выключатель,
• Инвентор,
• Реле автомобиля, служащее для зарядки аккумулятора.

Также потребуются расходные материалы:

• Крепежи (болты, гайки, изолирующая лента),
• Стальная или алюминиевая емкость,
• Проводка сечением в 4 кв. мм (два метра) и 2,5 кв. мм (один метр),
• Мачта, тренога и другие элементы для усиления устойчивости,
• Крепкая веревка.

Желательно найти, изучить и распечатать чертежи ветрогенераторов своими руками. Потребуются и инструменты, в числе которых болгарка, метр, пассатижи, сверло, острый нож, электродрель, отвертки (крестовая, минусовая, индикаторная) и гаечные ключи.

Подготовив все необходимое, можно приступать к сборке, ориентируясь на пошаговую инструкцию, рассказывающую, как сделать ветрогенератор своими руками:

• Из металлической емкости вырезать лопасти одинакового размера, оставив у основания нетронутую полоску металла в несколько сантиметров.
• Симметрично проделать отверстия дрелью для имеющихся болтов в дне основания емкости и шкиве генератора.
• Отогнуть лопасти.
• Зафиксировать на шкиве лопасти.
• Установить и закрепить генератор на мачте хомутами или веревкой, отступив от верха порядка десяти сантиметров.
• Наладить проводку (для подключения аккумулятора достаточно метровой жилы сечением в 4 кв. мм, для нагрузки освещением и электроприборами — 2,5 кв. мм).
• Отметить схему подключения, цветовую и буквенную маркировку для будущего ремонта.
• Установить преобразователь проводом с четвертным сечением.
• При необходимости украсить конструкцию флюгером и покрасить.
• Закрепить провода, обмотав мачту установки.

Ветрогенераторы своими руками на 220 Вольт — это возможность обеспечить дачу или загородный дом бесплатной электроэнергией в кратчайшие сроки. Наладить такую установку можно даже новичку, а большинство деталей для конструкции уже давно без дела лежат в гараже.

Онлайн помощник домашнего мастера
Как использовать ветер в своих целях и как работает ветрогенератор своими руками. Как работает современный ветряк и как его сделать своими руками. Фото лучших и самых простых моделей.

Принцип работы бытовой ветряной электростанции прост: воздушный поток вращает лопасти ротора, насаженного на вал генератора и создает в его обмотках переменный ток.

Неисчерпаемая энергия, которую несут с собой воздушные массы, всегда привлекала внимание людей. Наши прадеды научились запрягать ветер в паруса и колеса ветряных мельниц, после чего он два столетия бесцельно носился по необозримым просторам Земли.

Сегодня для него вновь нашлась полезная работа. Ветрогенератор для частного дома из разряда технических новинок становится реальным фактором нашего быта.

Давайте поближе познакомимся с ветряными электростанциями, оценим условия их рентабельного применения и рассмотрим существующие разновидности. Домашние умельцы получат в нашей статье информацию для размышления по теме самостоятельной сборки ветряка и устройствах, необходимых для его эффективной работы.

Что такое ветрогенератор?

Принцип работы бытовой ветряной электростанции прост: воздушный поток вращает лопасти ротора, насаженного на вал генератора и создает в его обмотках переменный ток. Полученное электричество запасается в аккумуляторах и по мере необходимости расходуется бытовыми приборами. Конечно, это упрощенная схема работы домашнего ветряка. В практическом плане он дополняется устройствами, выполняющими преобразование электричества.

Сразу за генератором в энергоцепочке стоит контроллер. Он преобразует трехфазный переменный ток в постоянный и направляет его на зарядку аккумуляторов. Большинство бытовых приборов не может работать от «постоянки», поэтому за аккумуляторами ставится другое устройство – инвертор.

Он выполняет обратную операцию: превращает постоянный ток в бытовой переменный напряжением 220 Вольт.

Понятно, что эти преобразования не проходят бесследно и забирают от исходной энергии довольно приличную часть (15-20%).

Если ветряк работает в паре с солнечной батареей или другим генератором электричества (бензиновым, дизельным), то схема дополняется автоматическим выключателем (АВР). При отключении основного источника тока, он активирует резервный.

Для получения максимальной мощности ветряной генератор должен располагаться вдоль ветрового потока. В простых системах реализуется принцип флюгера.

Для этого на противоположном конце генератора закрепляется вертикальная лопасть, разворачивающая его навстречу ветру.

В более мощных установках стоит поворотный электромотор, управляемый датчиком направления.

Основные виды ветрогенераторов и их особенности

Существует две разновидности ветрогенераторов:

1. С горизонтальным расположением ротора.
2. С вертикальным ротором.

Первый тип – самый распространенный. Он характеризуется высоким КПД (40-50%), но имеет повышенный уровень шума и вибрации. Кроме этого, для его установки требуется большое свободное пространство (100 метров) или высокая мачта (от 6 метров).

Генераторы с вертикальным ротором энергетически менее эффективны (КПД почти в 3 раза ниже, чем у горизонтальных).

К их преимуществам можно отнести простой монтаж и надежность конструкции. Низкая шумность позволяет ставить вертикальные генераторы на крышах домов и даже на уровне земли. Эти установки не боятся обледенения и ураганов.

Они запускаются от слабого ветра (от 1,0-2,0 м/с) в то время, как горизонтальному ветряку нужен воздушный поток средней силы (3,5 м/с и выше). По форме рабочего колеса (ротора) вертикальные ветрогенераторы весьма разнообразны.

Благодаря малой частоте вращения ротора (до 200 об/мин), механический ресурс таких установок существенно превышает показатели горизонтальных ветрогенераторов.

Как рассчитать и подобрать ветрогенератор?

Ветер это не природный газ, качаемый по трубам и не электроэнергия, бесперебойно поступающая по проводам в наш дом. Он капризен и непостоянен. Сегодня ураган срывает крыши и ломает деревья, а завтра сменяется полным штилем.

Поэтому перед покупкой или самостоятельным изготовлением ветряка нужно оценить потенциал воздушной энергии в своем районе. Для этого следует определить среднегодовую силу ветра. Эту величину можно узнать в интернете по соответствующему запросу.

Получив вот такую таблицу, находим район своего проживания и смотрим на интенсивность его окраски, сравнивая ее с оценочной шкалой. Если среднегодовая скорость ветра получится меньше 4,0 метров в секунду, то ветряк ставить нет смысла. Он не даст нужного количества энергии.

Если сила ветра достаточна для установки ветряной электростанции, то можно переходить к следующему шагу: подбору мощности генератора.

Если речь идет об автономном энергоснабжении дома, то в расчет берут среднестатистическое потребление электроэнергии 1 семьей. Оно находится в диапазоне от 100 до 300 кВт*ч в месяц. В регионах с низким годовым ветропотенциалом (5-8 м/сек) такое количество электричества способен сгенерировать ветряк мощностью 2-3 кВт.

При этом следует учитывать, что зимой средняя скорость ветра выше , поэтому выработка энергии в этот период будет больше, чем летом.

Ветряк своими руками. Забава или реальная экономия?

Скажем сразу, что сделать ветрогенератор своими руками полноценным и эффективным непросто. Грамотный расчет ветрового колеса, передаточного механизма, подбор подходящего по мощности и оборотам генератора – отдельная тема. Мы дадим лишь краткие рекомендации по основным этапам данного процесса.

Генератор

Автомобильные генераторы и электродвигатели от стиральных машин с прямым приводом для этой цели не подходят. Они способны генерировать энергию от ветрового колеса, но она будет незначительной. Автогенераторам для эффективной работы нужны очень высокие обороты, которые не может развить ветряк.

В моторах для стиралок другая проблема. Там стоят ферритовые магниты, а для ветрогенератора нужны более производительные – ниодимовые. Процесс их самостоятельного монтажа и намотки токоведущих обмоток требует терпения и высокой точности.

Мощность устройства, собранного своими руками, как правило, не превышает 100-200 Ватт.

В последнее время среди самодельщиков пользуются популярностью мотор-колеса для велосипедов и скутеров.

С позиций ветроэнергетики это мощные ниодимовые генераторы, оптимально походящие для работы с вертикальными ветровыми колесами и зарядки аккумуляторов. С такого генератора можно снимать до 1 кВт ветровой энергии.

Винт

Проще всего изготавливаются парусный и роторный винты. Первый состоит из легких изогнутых трубок, закрепленных на центральной пластине. На каждую трубку натягиваются лопасти из прочной ткани. Большая парусность винта требует шарнирного крепления лопастей, чтобы при урагане они складывались и не деформировались.

Роторная конструкция ветрового колеса используется для вертикальных генераторов. Она проста в изготовлении и надежна в работе.

Ветрогенераторы для дома: виды, изготовление своими руками
Принцип работы бытовой ветряной электростанции прост: воздушный поток вращает лопасти ротора, насаженного на вал генератора и создает в его обмотках переменный

Низкооборотный генератор для ветряка своими руками

Ветрогенератор из велосипедной динамо-втулки. Фирмы производители комплектующих частей для велосипедов, изготавливают втулки со встроенным генератором на постоянных магнитах. Генератор достаточно тихоходный и его мощности хватает для зарядки различных мобильных устройств, поэтому он идеально подходит для малогабаритной ветроустановки.

Расчет выходного напряжения многополюсного низкооборотного электрогенератора на основе постоянных магнитов. Очень полезная программа для расчета тихоходного генератора, работает без установки, автор — И.А. Мухин. Более подробно можно узнать на авторском сайте. Если программа не работает, то нужно изменить формат ввода чисел (вместо запятой ставить точку или наоборот) Скачать программу.

Ветрогенератор 200 Ватт своими руками. Автор сделал генератор для ветряка на базе двигателя постоянного тока (24 вольта) и редуктора от совецкого самописца (КСП-4). В целом получилась достатотчно простая и дешовая конструкция.

Компактный вертикальный ветрогенератор своими руками. Этот материал посвящен сборке небольшого ветрогенератора с вертикальной осью, который будет снабжать энергией фонарь, причем фонарь и ветряк это единая конструкция. Конструкция простая и дешевая, в качестве генератора применен шаговый двигатель.

Видео ликбез об устройстве генераторов переменного тока, фильм снят в СССР в 1979 году и очень доступно и просто показывает что такое переменный ток, как его выпрямлять и для чего нужно три фазы. Для любителей конструировать самодельные генераторы будет полезно погсмотреть.

Генератор с торцевым расположением магнитов, необычная конструкция генератора для тихоходного вертикально-осевого ветряка.

Впечатляют диаметр генератора и количество магнитов

Страницы 1 — 2 — 3 — 4 — 5

Генератор для ветряка своими руками

Наиболее распространенным вариантом применения ветряков является выработка электроэнергии. Кажется, что может быть проще, чем сделать ветряк, насадить на него ось электрогенератора и готово! Можно пользоваться электричеством!

Но не все так просто. Рассмотрим, почему.

Все ветряные установки или ветряки приводятся в действие, т.е. начинают вращаться при помощи силы ветра. От мощности потока ветра зависит то, какое количество энергии мы сможем получить от генератора.

Следующей важнейшей характеристикой ветряной установки является КИЭВ – коэффициент использования энергии ветра. У наилучших образцов ветряков данный показатель составляет 40-50% (хотя встречаются утверждения о 60-80% КИЭВ, что является преувеличением продавцов данных моделей). Поэтому в действительности можно рассчитывать на то, что ветряк будет применять только 25-30%, притом, что расчетную мощность ветряка нужно делить на 3-4. Это то, что можно действительно получить от ветроустановки при условии применения идеального электрогенератора.

О мощности ветряка. Многие могут не поверить, и это на самом деле выглядит парадоксально, но мощность ветряка (помимо скорости ветра) зависит от его площади. Ее также называют «площадь ометания». Существует много практических подтверждений и математических доказательств, но мощность ветряка, имеющего одну лопасть (которая описывает круг диаметром D), и ветряной установки с 6 лопастями этого же диаметра одинакова! В это можно верить или не верить, но это так!

Дело в том, что лопасти для ветра являются не отдельными «дощечками», и он давит не на каждую по очереди, а как диск, круг. Поэтому важно не количество лопастей, а их площадь. При раскручивании лопасти ветряка, ветер придает ей скорость. Наряду с угловой скоростью вращения, у лопасти есть еще линейная скорость. А значит, так как она крутится не в вакууме, то она встречает сопротивление воздуха, которое увеличивается пропорционально скорости в кубе. Тем более что лопасть является не плоской дощечкой, а своего рода аэродинамическим профилем, который имеет определенную толщину и угол поворота. И при вращении данный профиль «натыкается» на воздух пространства между лопастями.

Получается, что чем большую мощность потока мы желаем получить, увеличивая количество лопастей, тем большее воздушное сопротивление им приходится испытывать при вращении. В итоге – что указано выше – мощность ветряной установки зависит не от количества лопастей, а от площади ометания.

Мы подошли к следующей важной характеристики ветряка – быстроходности – это величина, которая показывает, насколько линейная скорость лопасти больше скорости ветра.

Например, если нам известно, что быстроходность ветряка равна 7, то это означает, что на кончике его лопасти линейная скорость в 7 раз выше скорости ветра. И в случае, когда скорость ветра равна 10 м/с, кончик его лопасти передвигается по воздуху со скоростью 70 м/с, т.е. 250 км/час! Поэтому настоятельно рекомендуем не пытаться остановить лопасть руками. Их срежет как бритвой.

Такие ветряки шумят как пылесосы, т.к. постоянно нарезают воздух своими лопастями, создавая звуковые волны.

Проблему шума адресуют в вертикальных ветряках, т.к. обычно быстроходность вертикальных ветряков ниже горизонтальных.

Мы еще вернемся к быстроходности ветряка и ее расчету, а сейчас посмотрим, чем она важна для выработки электрической энергии.

Генератор

На Руси исстари повелось добывать электроэнергию при помощи специальных устройств – генераторов. Существует много конструкций генераторов, но в плане использования их с ветряками нас интересуют электрогенераторы, которые вырабатывают электроэнергию в процессе вращения. На самом деле, кто добра от добра ищет. Ветряк предоставляет вращение, его и нужно использовать.

В ходе строительства ветряка мастер обязательно сталкивается с тем, что генераторов, предназначенных для ветряка, вообще-то НЕТ. В природе они, конечно, есть, их даже выпускают серийно. Но приобрести их достаточно сложно и по возможности, и по цене. Это слишком специфическая вещь, именно поэтому их так мало и они такие дорогие. Поэтому приходится или изготавливать генератор для ветряка самостоятельно или приспосабливать то, что есть.

А что мы можем использовать? Выбор не богатый. Это двигатели с постоянными магнитами, автомобильные генераторы, шаговые двигатели, генераторы от изношенных бензогенераторов, асинхронные двигатели. Другими словами, почти любые электродвигатели. Согласно теории, любая электрическая машина обратима. Т.е. любой электрический двигатель в определенных условиях может работать в качестве генератора с определенной эффективностью, серьезностью и ценой переделки.

Почему нельзя применять просто то, что есть? Потому что оно все – быстроходное! Восклицательный знак не означает ничего хорошего. Кроме, разве что, шаговых двигателей. Они тихоходны по определению. Все остальные двигатели-генераторы работают на 1000 оборотах в минуту и более (15-20 об/секунду).

Чтобы получить обратный эффект – генерацию электротока, им необходимо придать соответствующие обороты. Например, самый дешевый и доступный вариант, как кажется, приличного генератора в 0,5 КВт – автомобильного, сталкивается с цифрой в 2-3 тыс. об/мин.

Даже на холостых оборотах двигатель машины держит вращение на скорости 800 об/мин. Также добавляется мультипликация шкивов генератора и мотора как минимум 1:2. Генератор крутится изначально на 1500 об/мин. А если поддать газу и «открутить» мотор до 3-4 тыс. (рядовая ситуация) – то генератор выдаст свои полкиловатта. На 5-8 тыс. об/мин.

Аналогично и с остальными моторами. Что ни возьми – не найти ничего меньше 1000 об/минуту.

Вернемся к быстроходности ветряка и пересчитаем данный параметр, учитывая скорость ветра, размеры ветряной установки, и обнаружим, что обороты вала ветряка недостаточно велики. У наиболее быстроходных ветряков и при оптимальном ветре – 200-400 об/минуту!

Поставим мультипликатор, скажут многие, и обороты повысятся в 5-10 раз! (То, что повышает обороты – это мультипликатор, а то, что понижает – это редуктор). Справедливости ради скажем – так и делается обычно. Но только на мощных больших ветряках. На ветряках, мощность которых менее 500 Ватт, мультипликаторы являются роскошью. Качественный и надежный необслуживаемый мультипликатор с небольшими потерями – дорогое удовольствие. И цена его переносится на стоимость вырабатываемого электричества. Поэтому использование мультипликатора в «домашнем» ветряке никак необоснованно. Если, конечно, он не достался каким-то образом бесплатно.

Из низкооборотных генераторов в нашем распоряжении есть лишь шаговые двигатели. Шаговый двигатель – это двигатель, вращающий свой вал на определенный угол (шаг) при подаче импульса напряжения на его обмотки. У таких моторов обычно несколько обмоток, а их ротор просто напичкан магнитами. Этот выгодный факт и дает возможность применять шаговые двигатели в качестве генератора ветряка. В результате придания валу шагового двигателя вращения извне, он приступает к выработке электричества, причем достаточно эффективно.

«Вычислить» шаговый двигатель легко. При вращении вала его вращения не плавные, а как бы толчками. Данный эффект имеет название «залипание». Если закоротить все выводы такого двигателя, то вращение вала заметно затруднится. Это означает, что шаговый мотор уже вырабатывает электричество. Это общеизвестный метод проверки двигателей постоянного тока «на вшивость». Если в момент закорачивания выводов стало труднее вращать вал мотора, то электромотор в свете применения его как электрогенератора небезнадежен и можно смело снимать его характеристики.

Достать шаговый электромотор небольшой мощности легко. Любой принтер, который продается на интернет-аукционах за 100-300 рублей, имеет минимум 2 таких двигателя. Один двигал головку, второй – бумагу. Сканер и старые дисководы на 5,25 дюйма — по 1. Это вполне хорошая новость. Плохая новость состоит в том, что легко достать только шаговые двигатели совсем малой мощности! 1-2-3 Ватта. Достать шаговый двигатель минимум на 30-50 Ватт – редкая удача, если это получилось, то можно считать, что у вас в кармане отличный генератор для ветряка.

Как можно использовать шаговый двигатель на 2 Ватта? Например, можно с его помощью заряжать аккумулятор плеера, мобильника и т.п. Этой мощности будет достаточно. Нужно 10-20 Ватт? Установите 10 таких двигателей. Они стоят совсем недорого.

А если вам нужно получить с ветряка 200-300 Ватт, при этом желательно дешевле (помним о соотношении затраты/отдача), то придется сделать генератор самому. Это сложно, но вполне возможно.

Низкооборотный генератор для ветряка своими руками

• О компании
• Оплата
• Доставка
• Prices
• Контакты
• Личный кабинет
• Статус заказа

• Эко энергия
  • Готовые решения
    • Солнечные системы
    • Газогенераторные системы
    • GSM розетки iSocket
    • Интернет розетки Netio
    • Розетки LOGILINK
    • Lagerwey (Голландия)
    • Vestas (Дания)
    • «Bonus» (Германия)
    • «Enercon» (Германия)
    • «NEG Micon» (Германия)
    • «Nordex» (Германия)
    • Другие производители (Европа)
    • Генераторы Linz Electric
      • Генераторы постоянного тока
      • Однофазные генераторы
      • Сварочные генераторы
      • Трёхфазные генераторы

      Генератор — устройство преобразующее механическую энергию в электрическую. В качестве механической энергии может выступать энергия ветра, воды, топлива. Все электростанции используют в своем составе генераторы: атомные электростанции, теплоэлектростанции, гидроэлектростанции, бензиновые и дизельные электростанции и так же ветроэлектростанции.

      Все современные электрогенераторы можно разделить на два основных вида: генераторы с возбуждением и без возбуждения. Для генераторов с возбуждением, необходим внешний источник электроэнергии, который дает возбуждение (включает в работу электромагнит). Данный вид генераторов имеет не высокую цену. Но существенным недостатком таких генераторов является не высокий КПД и присутствие щеток скольжения, что требует частого обслуживания генератора.

      Второй тип генераторов — с возбуждением от постоянных магнитов. Им не нужен внешний дополнительный источник электроэнергии. В генераторе на роторе установлены магниты, при вращении которых, генерируется электроэнергия. Данная конструкция практически не требует частого обслуживания, так как не имеет в своем составе щеток скольжения. Поэтому данный генератор очень надежный и может длительное время работать не прерывно. Единственное, что требует обслуживания — это подшипники. Так же особенность генератора на постоянных магнитах, что он начинает генерировать электроэнергию сразу же, когда только начинается вращение. Поэтому данные генераторы выгодно применять в мобильных установках, небольших ветрогенераторах для работы в полевых условиях. К недостаткам можно отнести относительно высокую стоимость и не стабильное напряжение на выходе. Необходимо дополнительно применять системы стабилизации напряжения или контролеры заряда для аккумуляторных батарей.

      Наша компания занимается производством генераторов на постоянных магнитах для применения в ветрогенераторах, гидроэлектростанциях, бензо- газо- и дизельных установках.

      Благодаря применению мощных неодимовых магнитов и современных разработках нам удалось добиться КПД генератора 92,5% и практически убрать магнитное залипание магнитов ротора к статорному железу.

      Под заказ клиента возможно изготовление генератора с выходным напряжением от 15В до 380В. Так же возможно изготовление низкооборотистых генераторов от 60 об/мин.

      Всем нашим клиентам предлагаем услуги по монтажу дополнительного оборудования для стабилизации выходного напряжения или зарядки аккумуляторных батарей. Есть возможность подготовки и продажи готовых комплектов «под ключ»



      Преимущества наших генераторов:

      2. Применяются неодимовые магниты с рабочей температурой до 150 °C

      3. Ремонтопригодность: полюса магнитов закреплены специальными винтами. При необходимости есть возможность заменить полюс генератора не прибегая к дорогостоящему ремонту. Кроме того, крепление с помощью винтов более надежно, чем клея.

      4. Каждый ротор отбалансирован на стенде, что продлит «жизнь» подшипников и самого генератора.

      5. Применяются качественные, оригинальные подшипники NSK/SKF.

      6. Вал генератора изготавливается из нержавеющей стали.

      7. Под заказ клиента возможно изготовить генератор с не стандартными характеристиками: напряжение, мощность, обороты, крепление.

      Приминение генераторов на постоянных магнитах:

      Самодельный ветрогенератор и его промышленные аналоги

      Теория, практика, действующая модель ветрогенератора и его промышленные аналоги с описанием и ценой.

      Тем, кто часто путешествует и останавливается на дневки и ночевки на природе, наверняка приходило в голову, что хорошо было бы иметь источник подзарядки для автомобильного аккумулятора и аккумуляторов других мобильных устройств: ноутбуков, телефонов, gps навигаторов, фонарей и т.д.

      Кроме того, имея достаточно мощный источник энергии даже 12 В, можно, используя преобразователь напряжения 12 220, получить полноценную «розетку» 220 В. Это еще более повысит уровень комфорта, к которому так привыкли все горожане и увеличит количество используемых устройств до привычного уровня.

      Получить такой уровень комфорта можно с помощью солнечных батарей, ветряных генераторов и гидрогенераторов. При уровне мощности до 1000 Вт, эти устройства могут быть достаточно компактны даже для переноски одним человеком, если говорить об автотранспорте, то вы можете взять с собой и более мощные источники энергии.

      С чего начать?

      Если вы обладаете навыком работы с простыми инструментами, такими как «болгарка», электродрель, сварочный аппарат, паяльник, шуроповерт, то вам не составит особого труда собрать самодельный ветряк. Но помните, что как и в любом деле, мастерство приходит с опытом. Одно дело собрать действующий макет и совсем другое ветряк, рассчитанный на любой ветер, со стабилизацией напряжения и защитой от перегрузок.

      Теперь остановимся подробнее на том, как собрать простейший ветряк и что для этого нужно. Следует сказать, что существуют ветряки горизонтального и вертикального типа, т.е. с плоскостью вращения ротора в вертикальной и горизонтальной плоскости.

      Наибольшее распространение исторически получили ветряки, с вертикально расположенными роторами (ветряные мельницы). Это несколько странно, если вспомнить, что у горизонтальных есть несколько явных преимуществ. Например, они всеракурсные, т.е. ветер с любой стороны будет вращать их ротор. Им нужен только один подшипник.

      У «вертикальных» ветряков необходимо такое же поворотное устройство, хвост для отслеживания ветра и поворота по ветру. Кроме того, им нужен дополнительный подшипник для вращения рабочего ротора и еще шарнир, для защиты от слишком сильного ветра.

      Сердце ветряка

      В начале, при строительстве ветряка, необходимо определиться с электрическим генератором. Это сердце вашего устройства. Первое, что приходит на ум, это автомобильный генератор. Но надо учесть некоторые нюансы.

      Во-первых, автомобильные генераторы требуют напряжения возбуждения, т.е. требуется дополнительный провод для подключения и дополнительный аккумулятор для запуска, что не очень удобно.

      Во-вторых, автомобильные генераторы требуют высокой скорости вращения для эффективной работы ( более 1000 оборотов в минуту), что усложняет привод.

      В-третьих, они достаточно тяжелы, что усложняет конструкцию мачты.

      Исходя из вышесказанного, в качестве рабочего генератора, обычно выбирают двигатели постоянного тока. Если покрутить такой двигатель за рабочий вал, то на его клеммах появится напряжение.

      Хорошо зарекомендовали себя электродвигатели от древних ЭВМ середины прошлого века. В этих устройствах они вращали приводы дисководов и ленточных накопителей. Такие двигатели можно найти на радиорынке «Митино» в Москве, или на другой барахолке.

      Действующая модель

      Конкретно примененный двигатель имел следующие параметры: U=48 В, I=15A, N=1200 об/мин. Ротор ветряка вращается с частотой примерно 500 об/мин, причем с ростом частоты увеличивается не напряжение, а рабочий ток.

      Для оптимизации работы устройства, рабочий ротор не насажен на вал двигателя, а применен редуктор. Редуктор может быть как цепной, так и ременный. Цепной гораздо надежнее, а ременный проще в изготовлении.

      Применен цепной. В качестве привода можно использовать «механику» от старого велосипеда и трубы от его рамы. На роторе стоит звездочка Z=48, на генераторе Z=10, соединение осуществляется велосипедной цепь.

      Генератор крепится при помощи болтов, но можно использовать отрезок пластиковой трубы, предварительно вставив в нее генератор и закрепив его при помощи автомобильных резьбовых хомутов. Места крепления болтов и хомутов лучше залить резиновым клеем «Момент».

      Нюансы изготовления ротора.

      Стоит очень ответственно подойти к изготовлению ротора. От его качества очень сильно зависит КПД генератора. Ротор после изготовления нужно тщательно отбалансировать. От этого зависит срок службы всего устройства.

      Лопасти изготавливаются из 2 мм алюминия или из пластиковых труб, диаметром 60-80 мм. Из труб делать легче, т.к. этот материал более мягкий и ему легче придать нужный профиль. Возможно, вам придется экспериментально менять размеры лопастей.

      Большие и широкие лопасти работают при очень слабом ветре, но не развивают больших оборотов из-за большого аэродинамического сопротивления. Маленькие крутятся быстро, но при достаточно сильном ветре.

      Мой ветряк имеет ротор диаметром 2.5 метра, при слабом ветре (5-8м/с) используется 6 лопастей. При сильном ветре четыре лопасти снимаются, даже с двумя лопастями ветряк дает 4-6 А при напряжении 14 В.

      Можно уменьшить размер ротора до 1.6 и использовать постоянно 2-3 лопасти. Если вы намерены менять число лопастей в зависимости от силы ветра, то мачту нужно сделать с шарниром при основании, чтобы ее можно было опускать не складывая.

      Как сделать мачту?

      Мачта делается из нескольких секций длиной 2-2.5 метра из стальной трубы ¾ дюйма или из алюминиевой трубы, но большего диаметра. Обычно применяется 3-4 секции, так их легче монтировать и перевозить. Чтобы ваша мачта не упала, нужно использовать «пятку» в виде металлического прямоугольника 30х30 см и систему из трех растяжек с металлическими колышками. Можно использовать готовую мачту, например которая применяется для антенн СВ диапазона. Продаются и очень удобные профессиональные телескопические мачты.

      Защита от сильного ветра

      Несколько слов о защите от перегрузок при очень сильном ветре. Простейший вариант-это дополнительный шарнир на мачте. С помощью этого шарнира ветряк может самостоятельно опрокидываться, «задирая» ротор в небо, при очень сильном ветре, или вы можете сами опрокинуть его с помощью веревки, привязанной к «хвосту» ветряка. Кстати, хвост делается из трубы или уголка с прикрепленной на конце вертикальной лопастью, размерами примерно 50х50 см. Общая длина хвоста примерно 1.8 м.

      Пульт управления

      Пульт контроля и зарядки аккумуляторов содержит в простейшем варианте вольтметр на 30 В; амперметр на 30 А; диодный мост на 30 А 100 В; балластный проволочный резистор с движком (реостат) на 50 Вт, сопротивлением 5-10 Ом. Резистор дорабатывается путем удаления нескольких последних витков.

      После доработки, если переместить движок резистора в крайнее положение, его цепь будет разомкнута. Это его рабочее состояние. Резистор включают параллельно генератору до диодного моста, но после амперметра. Он используется для аварийной остановки генератора (снижения числа оборотов ротора).

      Электрические способы защиты и управления

      Резистор должен выдерживать ток 20-30 А в течении 30 сек. Если аккумулятор уже полностью зарядился и не нужно включать дополнительные нагрузки, то в течении нескольких секунд закорачиваем с помощью резистора генератор. Ток при этом в 2-3 раза становится меньше рабочего.

      После остановки «опрокидываем» генератор или привязываем одну из лопастей к мачте. Никогда не останавливайте лопасти генератора руками или с помощью посторонних предметов, т.к. это всегда приводит к травмам и поломкам оборудования.

      Не стоит ограничивать ток зарядки аккумулятора с помощью резистора, т.к. это скорее всего приведет к его выходу из строя. Для ограничения тока используйте дополнительные нагрузки, обычно это лампы накаливания. Для соединения генератора и системы управления используется обычный кабель без скользящих колец. Сечение кабеля 2х2.5 квадратных миллиметра. Лучший материал, это резина или силикон.

      Преобразователь напряжения 12-220 В

      В качестве инвертора 12-220 В обычно используют покупные устройства, но они достаточно дороги ( от 1500 до 10000 руб.). Для таких целей можно использовать списанные офисные «бесперебойники» UPS 1000-UPS 5000. После годичной эксплуатации их аккумуляторы уже не «держат» нагрузки. Такие устройства списывают и выбрасывают на помойку. Подключив автомобильный аккумулятор к UPS, вы получите прекрасный инвертор бесплатно.

      Чем порадует рынок готовой продукции?

      Теперь посмотрим, что можно купить на нашем рынке из готового оборудования и сравним цены. Посмотрим, «Стоит ли овчинка выделки»? Напимер, ветрогенераторы «WIND TURBINE » без учета стоимости мачты, преобразователя и устройства управления: 500 Вт 28500 руб., 2 кВт 59900 руб., 3 кВт 119000 руб., 5 кВт 179000 руб. Сайт http://www.vetrogenerator.ru.

      Интересны генераторы серии ВЭУ ,http://www.kombitel.ru/?id=430&page=veu-1/3. Здесь цены несколько ниже, например генератор 1 кВт без систем управления, мачты и т.д. стоит 19000 руб.

      Не менее дорогие ветрогенераторы из Китая, например JFWC-1KW стоит 2500$. Еще с ветрогенераторами можно ознакомиться на сайтах: www.kz.all-biz.info, www.svs-solar.ru, www.volgaveter.ru, http://vetrogenerator.invertory.ru/ и т.д.

      Выводы

      Выбор, конечно, всегда за вами. Но если у вас еще нет хобби, то смастерив самодельный ветрогенератор, вы сэкономите не менее 500 долларов, познакомитесь со всеми соседями по даче, привлечете повышенное внимание к своей персоне, обретете новых друзей и знакомых и ,возможно, начнете жить по новому. Удачи, лучше делать хоть что-то, чем не делать ничего.

      Ветрогенераторы для дома: виды, примерные цены, изготовление своими руками

      Неисчерпаемая энергия, которую несут с собой воздушные массы, всегда привлекала внимание людей. Наши прадеды научились запрягать ветер в паруса и колеса ветряных мельниц, после чего он два столетия бесцельно носился по необозримым просторам Земли.

      Сегодня для него вновь нашлась полезная работа. Ветрогенератор для частного дома из разряда технических новинок становится реальным фактором нашего быта.

      Давайте поближе познакомимся с ветряными электростанциями, оценим условия их рентабельного применения и рассмотрим существующие разновидности. Домашние умельцы получат в нашей статье информацию для размышления по теме самостоятельной сборки ветряка и устройствах, необходимых для его эффективной работы.

      Что такое ветрогенератор?

      Принцип работы бытовой ветряной электростанции прост: воздушный поток вращает лопасти ротора, насаженного на вал генератора и создает в его обмотках переменный ток. Полученное электричество запасается в аккумуляторах и по мере необходимости расходуется бытовыми приборами. Конечно, это упрощенная схема работы домашнего ветряка. В практическом плане он дополняется устройствами, выполняющими преобразование электричества.

      Сразу за генератором в энергоцепочке стоит контроллер. Он преобразует трехфазный переменный ток в постоянный и направляет его на зарядку аккумуляторов. Большинство бытовых приборов не может работать от «постоянки», поэтому за аккумуляторами ставится другое устройство – инвертор. Он выполняет обратную операцию: превращает постоянный ток в бытовой переменный напряжением 220 Вольт. Понятно, что эти преобразования не проходят бесследно и забирают от исходной энергии довольно приличную часть (15-20%).



      Если ветряк работает в паре с солнечной батареей или другим генератором электричества (бензиновым, дизельным), то схема дополняется автоматическим выключателем (АВР). При отключении основного источника тока, он активирует резервный.

      Для получения максимальной мощности ветряной генератор должен располагаться вдоль ветрового потока. В простых системах реализуется принцип флюгера. Для этого на противоположном конце генератора закрепляется вертикальная лопасть, разворачивающая его навстречу ветру.



      В более мощных установках стоит поворотный электромотор, управляемый датчиком направления.

      Основные виды ветрогенераторов и их особенности

      Существует две разновидности ветрогенераторов:

      1. С горизонтальным расположением ротора.
      2. С вертикальным ротором.

      Первый тип – самый распространенный. Он характеризуется высоким КПД (40-50%), но имеет повышенный уровень шума и вибрации. Кроме этого, для его установки требуется большое свободное пространство (100 метров) или высокая мачта (от 6 метров).



      Генераторы с вертикальным ротором энергетически менее эффективны (КПД почти в 3 раза ниже, чем у горизонтальных).

      К их преимуществам можно отнести простой монтаж и надежность конструкции. Низкая шумность позволяет ставить вертикальные генераторы на крышах домов и даже на уровне земли. Эти установки не боятся обледенения и ураганов. Они запускаются от слабого ветра (от 1,0-2,0 м/с) в то время, как горизонтальному ветряку нужен воздушный поток средней силы (3,5 м/с и выше). По форме рабочего колеса (ротора) вертикальные ветрогенераторы весьма разнообразны.



      Благодаря малой частоте вращения ротора (до 200 об/мин), механический ресурс таких установок существенно превышает показатели горизонтальных ветрогенераторов.

      Как рассчитать и подобрать ветрогенератор?

      Ветер это не природный газ, качаемый по трубам и не электроэнергия, бесперебойно поступающая по проводам в наш дом. Он капризен и непостоянен. Сегодня ураган срывает крыши и ломает деревья, а завтра сменяется полным штилем. Поэтому перед покупкой или самостоятельным изготовлением ветряка нужно оценить потенциал воздушной энергии в своем районе. Для этого следует определить среднегодовую силу ветра. Эту величину можно узнать в интернете по соответствующему запросу.



      Получив вот такую таблицу, находим район своего проживания и смотрим на интенсивность его окраски, сравнивая ее с оценочной шкалой. Если среднегодовая скорость ветра получится меньше 4,0 метров в секунду, то ветряк ставить нет смысла. Он не даст нужного количества энергии.

      Если сила ветра достаточна для установки ветряной электростанции, то можно переходить к следующему шагу: подбору мощности генератора.

      Если речь идет об автономном энергоснабжении дома, то в расчет берут среднестатистическое потребление электроэнергии 1 семьей. Оно находится в диапазоне от 100 до 300 кВт*ч в месяц. В регионах с низким годовым ветропотенциалом (5-8 м/сек) такое количество электричества способен сгенерировать ветряк мощностью 2-3 кВт. При этом следует учитывать, что зимой средняя скорость ветра выше, поэтому выработка энергии в этот период будет больше, чем летом.

      Выбор ветрогенератора. Ориентировочные цены

      При сравнении вариантов рекомендуем вам ориентироваться на ветрогенераторы российского производства, а также качественные установки, выпускаемые в Китае. Они существенно дешевле европейских аналогов.

      Цены на вертикальные отечественные ветрогенераторы мощностью 1,5-2,0 кВт находятся в диапазоне от 90 до 110 тысяч рублей. Комплектация при такой цене включает только генератор с лопастями, без мачты и дополнительного оборудования (контроллер, инвертор, кабель, аккумуляторы). Полнокомплектная электростанция вместе с монтажом обойдется дороже на 40-60%.

      Стоимость более мощных ветроустановок (3-5 кВт) составляет от 350 до 450 тысяч рублей (с дополнительным оборудованием и монтажными работами).

      Ветряк своими руками. Забава или реальная экономия?

      Скажем сразу, что сделать ветрогенератор своими руками полноценным и эффективным непросто. Грамотный расчет ветрового колеса, передаточного механизма, подбор подходящего по мощности и оборотам генератора – отдельная тема. Мы дадим лишь краткие рекомендации по основным этапам данного процесса.

      Генератор

      Автомобильные генераторы и электродвигатели от стиральных машин с прямым приводом для этой цели не подходят. Они способны генерировать энергию от ветрового колеса, но она будет незначительной. Автогенераторам для эффективной работы нужны очень высокие обороты, которые не может развить ветряк.

      В моторах для стиралок другая проблема. Там стоят ферритовые магниты, а для ветрогенератора нужны более производительные – ниодимовые. Процесс их самостоятельного монтажа и намотки токоведущих обмоток требует терпения и высокой точности.

      Мощность устройства, собранного своими руками, как правило, не превышает 100-200 Ватт.

      В последнее время среди самодельщиков пользуются популярностью мотор-колеса для велосипедов и скутеров. С позиций ветроэнергетики это мощные ниодимовые генераторы, оптимально походящие для работы с вертикальными ветровыми колесами и зарядки аккумуляторов. С такого генератора можно снимать до 1 кВт ветровой энергии.






      Проще всего изготавливаются парусный и роторный винты. Первый состоит из легких изогнутых трубок, закрепленных на центральной пластине. На каждую трубку натягиваются лопасти из прочной ткани. Большая парусность винта требует шарнирного крепления лопастей, чтобы при урагане они складывались и не деформировались.



      Роторная конструкция ветрового колеса используется для вертикальных генераторов. Она проста в изготовлении и надежна в работе.

      Самодельные ветрогенераторы с горизонтальной осью вращения работают от пропеллерного винта. Домашние умельцы собирают его из труб ПВХ диаметром 160-250 мм. Монтаж лопастей выполняется на круглой стальной пластине с посадочным отверстием для вала генератора.

      Cамодельный генератор для ветряка

      Как сделать низкооборотный генератор для ветряка из неодимовых магнитов. Самодельный генератор для ветряка, схемы, фото, видео.

      Для изготовления самодельного ветряка в первую очередь требуется генератор, при чём, предпочтительней низкооборотный. В этом и заключается основная проблема, найти такой генератор достаточно сложно. Первое что приходит в голову, взять стандартный автомобильный генератор, но все автомобильные генераторы рассчитаны на высокие обороты, зарядка аккумулятора начинается от 1000 об/мин. Если установить автогенератор на ветряк, то достичь таких оборотов будет сложно, понадобится делать дополнительный шкив с ременной или цепной передачей, всё это усложняет и утяжеляет конструкцию.

      Для ветряка нужен низкооборотный генератор, оптимальный вариант генератор аксиального типа на неодимовых магнитах. Поскольку таких генераторов по доступной цене в продаже практически нет, аксиальный генератор можно изготовить самостоятельно.

      Самодельный генератор для ветряка из неодимовых магнитов.

      Для изготовления генератора аксиального типа понадобятся:

      • Ступица от авто, тормозные диски.
      • Неодимовые магниты.
      • Медная проволока (0,7мм).
      • Эпоксидная смола.
      • Крепёжные элементы.

      Генератор аксиального типа для ветряка представлен на схеме.



      В данном случае в роли статора будет диск с катушками, ротором будут два диска с постоянными магнитами. При вращении ротора в катушках статора будет генерироваться ток, который нужен нам для зарядки аккумуляторов.



      Самодельный генератор: изготовление статора.

      Статор – неподвижная часть генератора состоит из катушек, которые размещаются напротив магнитов ротора. Внутренний размер катушек обычно равен внешнему размеру магнитов, которые используются в роторе.

      Для намотки катушек можно изготовить простое приспособление.

      Толщина медной проволоки для катушек примерно 0,7 мм, количество витков в катушках нужно подсчитывать индивидуально, общее количество витков во всех катушках должно быть не менее 1200.

      Катушки размещаются на статоре, выводы катушек можно подключить двумя способами, в зависимости от того на сколько фаз будет генератор.



      Трёхфазный генератор будет более эффективным для ветрогенератора, поэтому рекомендуется соединить катушки по типу звезда.

      Чтобы катушки зафиксировать на статоре их заливают эпоксидной смолой. Для этого нужно сделать форму для заливки из куска фанеры, чтобы жидкая смола не растеклась, нужно сделать борта из пластилина или аналогичного материала. На этом этапе нужно предусмотреть проушины для крепления статора.

      Важно чтобы получилась идеально ровная плоскость, поэтому перед заливкой матрицу с катушками нужно установить на ровную поверхность. Катушки перед заливкой нужно тщательно проверить мультиметром и выложить на матрицу по кругу с таким расчётом, чтобы потом магниты ротора находились напротив катушек.

      В матрицу заливается жидкая эпоксидная смола по уровень края катушек, перед заливкой форму нужно смазать вазелином.

      Когда смола полностью застынет, матрицу разбираем и извлекаем готовый статор с катушками.



      Статор фиксируется на корпусе генератора с помощью болтов или шпилек с гайками.

      Самодельный генератор: изготовление ротора.

      В этой конструкции ротор будет двусторонним, статор с катушками будет посредине между вращающимися дисками с магнитами.

      На каждом диске ступицы нужно по кругу расположить магниты, в последовательности поочерёдно меняя полюса.

      Когда диски ротора будут установлены, магниты должны быть направлены друг к другу разными полюсами.

      Магниты нужно приклеить к дискам суперклеем и залить эпоксидной смолой, верхняя часть магнитов должна остаться непокрытой.



      Изготовление ротора для самодельного генератора видео.

      Чтобы закрепить статор на ветрогенераторе нужно изготовить металлическое основание, статор крепится к нему с помощью болтов или шпилек.

      Собираем всю конструкцию, при этом нужно оставить минимальный зазор между статором ротором, чем меньше зазор, тем эффективней генератор будет вырабатывать энергию. На выход из катушек нужно подключить диодный мост.

      В итоге у вас получится аксиальный генератор на неодимовых магнитах. Самодельный генератор может работать на низких оборотах и при этом вырабатывать достаточно энергии для зарядки аккумуляторных батарей, что немаловажно при установке ветогенератора в районах, где преобладают слабые ветра.

      Генератор для ветряка видео.

      Самодельный генератор для ветряка на 2,5 кВт видео.

      Генератор для ветряка своими руками

      Сделать низко оборотный ветрогенератор на самом деле не так сложно как кажется, но везде есть свои нюансы. Да без изучения основ и имения некоторого опыта сразу сделать хороший генератор не у всех получается, но я постараюсь выделить все нюансы чтобы в дальнейшем было меньше ошибок.

      Как обычно это бывает, сначала мы озадачиваемся поиском донора для будущего генератора. Если надо построить мощный генератор на 500ватт или 1-3 Кватт, то в качестве донора хорошо подходят асинхронные низко оборотистые двигатели, а если ветрячек небольшой мощности, то к примеру авто-генератор. Идеальный вариант это 12-ти полюсной асинхронник, так-как его можно не перематывать, а всего лишь ротор проточить и вклеить неодимовые магниты.

      Допустим вы решили делать генератор из асинхронника, то перво на перво надо искать много-полюсной двигатель, если же такой не отыщется, то придется перематывать статор двух или четырех-полюсного двигателя — чаще всего такие встречаются. Но перематывать не надо спешить, сначала надо переделать ротор под постоянные магниты, и об этом ниже.

      Полюса и магниты

      Например у нас статор на 36 зубов, значит нам надо 24 магнитных полюса, для этого исходя из финансовых возможностей приобретаем неодимовые магниты, размеры которых вы определяете сами. В принципе подойдут магниты любой конфигурации. Так например часто в ротор вклеивают много маленьких магнитов «шайбы» обычно 5*5 или 8*8 мм, или прямоугольные магниты разных размеров, или цельные. Но у круглых магнитов есть существенный минус, ими трудно заполнить ротор как можно плотнее, а ведь чем больше влезет магнитов, тем мощнее генератор, поэтому для более плотного заполнения используют прямоугольные магниты, но при этом часто применяют именно круглые магниты, так-как их входит меньше и получается дешевле.

      Делаем шубу под магниты

      Магнитные полюса

      Залипание и скос

      Переделываем ротор под прямоугольные магниты

      Обмотка и фазы

      Тестовая катушка перед намоткой статора

      Если же планируется заряжать аккумуляторы общим напряжением на 24, или 48 вольт, то в большинстве случаев можно оставить и родную обмотку асинхронника, но надо искать как минимум шести-полюсной двигатель.

      Намотка генератора

      Вот в общих чертах так переделывают асинхронники и другие двигатели под генераторы для ветряков. Я переделывал точно так-же свои автогенераторы для ветряков, об этом вы можете почитать в разделе «Мои самоделки». Более подробно в об этом всем деле в других статьях «Ветрогенераторы для начинающих.

      Источник http://tileinfo.ru/vetrogeneratory-dlya-doma-svoimi-rukami-samodelnye-generatory-dlya/

      Источник http://araratpark-hyatt.ru/vetryaki-dlya-doma-svoimi-rukami-kakaya-model-samaya.html

      Источник http://dilmet-pro.ru/generatory/nizkooborotnyj-generator-dlya-vetryaka-svoimi-rukami.html

      Похожие записи:

      1. Ветрогенератор из автогенератора – Как изготовить ветрогенератор из обычного автомобильного генератора
      2. Ветрогенератор своими руками
      3. Ветряные электростанции для дома своими руками. Как сделать ветряную электростанцию своими руками. Маломощные ветряки из подручных средств
      4. Ветряк из автомобильного генератора своими руками – Ветрогенератор из автомобильного генератора своими руками
      5. Ветряк для генератора своими руками
      6. Самодельный ветрогенератор из автомобильного генератора
      7. Ветряк из автомобильного генератора без переделки. Ветрогенератор своими руками – руководство по постройке эко-генератора, его монтаж и подключение (105 фото) Делаем ветряк своими руками
      8. Ветряки для частных домов своими руками: Ветрогенератор своими руками для частного дома
      9. Ветрогенератор своими руками из автомобильного генератора
      10. Ветряк вырабатывающий электроэнергию. Электростанции ветряные: планирование и типы ветряных электростанций
      11. Ветрогенератор из автомобильного генератора своими руками
      12. Как сделать мощный генератор для ветряка. Самодельный ветрогенератор для дома своими руками
      13. Энергия от ветра своими руками. Ветряк из автомобильного генератора без переделки. Защита кабеля от перекручивания
      14. Как сделать ветряк из кулера от компьютера своими руками? Ветрогенератор из вентилятора Генератор из кулера
      15. Вертикальный ветряк своими руками (5 кВт). Вертикальный ветрогенератор своими руками Ветрогенератор из
      16. Ветряной генератор своими руками: видео и фото. Ветряной генератор своими руками
      17. Ветряк из автомобильного генератора без переделки. Самодельный ветрогенератор для дома и дачи: принципы работы, схемы, какой и как делать Сделать ветряк из вело генератора
      18. Как сделать ветряной генератор своими руками. Из чего можно собрать электрогенератор своими руками Как сделать генератор ручной
      19. Переделка автомобильного генератор для ветряка
      20. Ветрогенератор из автомобильного генератора своими руками видео – Ветрогенератор из автомобильного генератора своими руками
